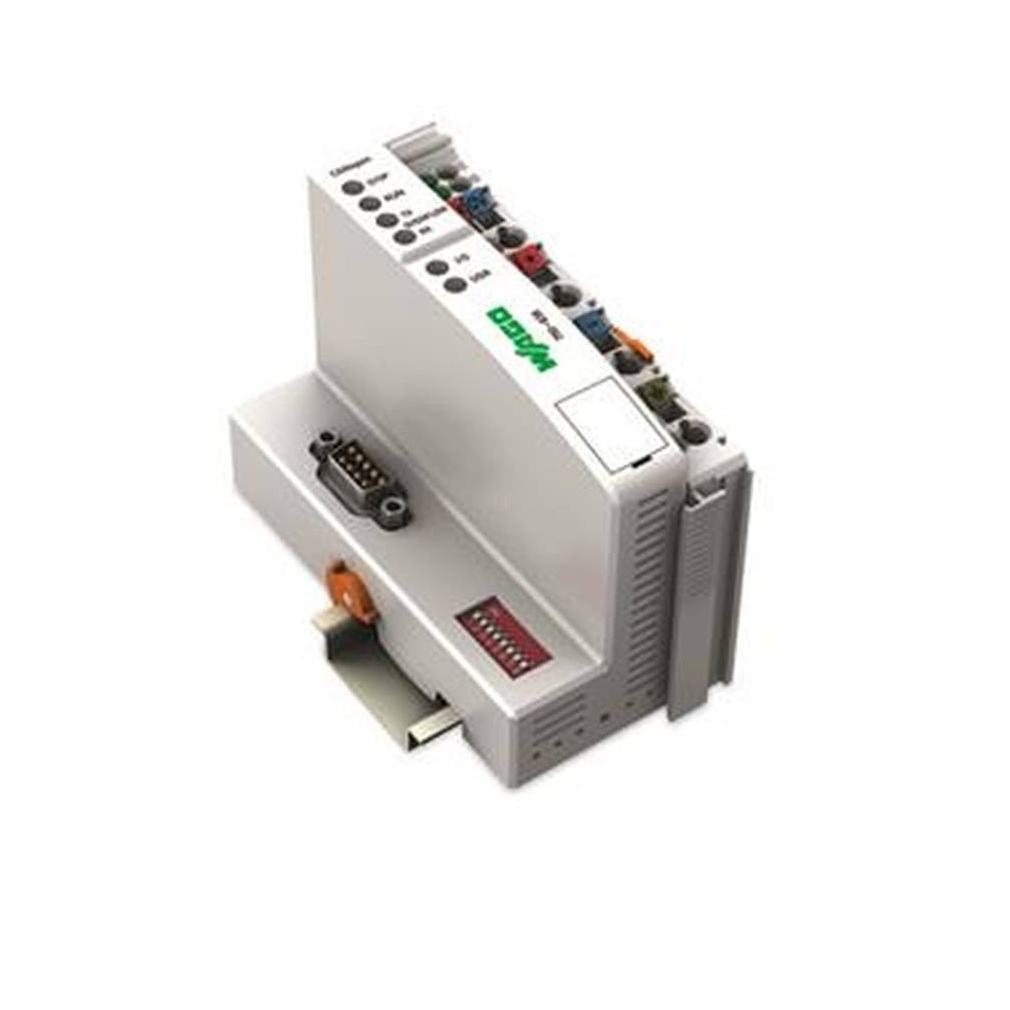

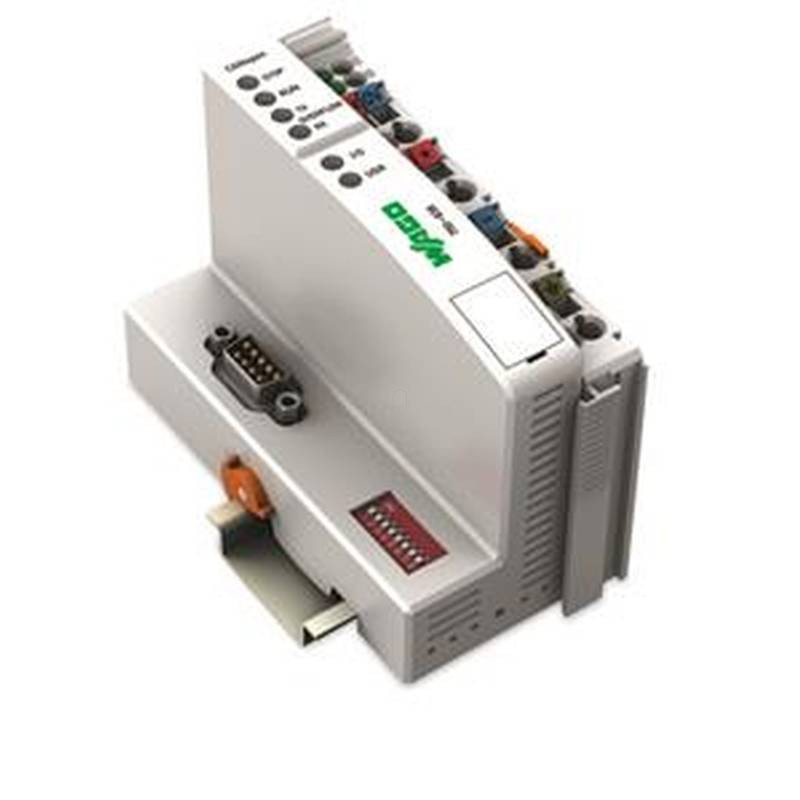

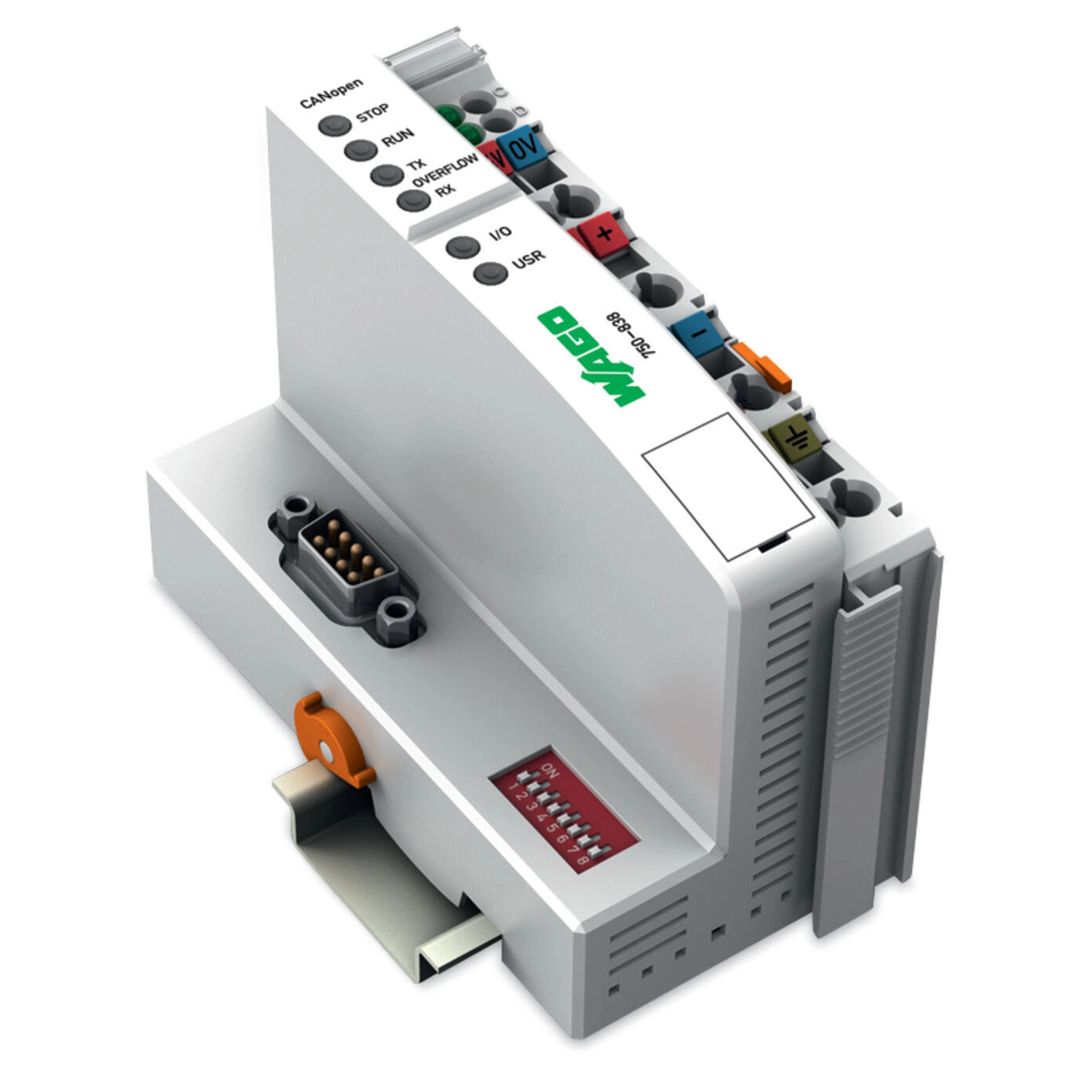

Wago 750-838 CANopen-vezérlő, 128/64 KB programmemória/RAM, D-Sub
RRP:315 388 Ft
312 234 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
271 943 Ft
nettó 214 128 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A CANopen-vezérlő a vezérlési funkciót, az I/O interfészt és a terepibuszt egyetlen eszközben egyesíti. Az alkalmazás programozása megfelel az IEC 61131-3 szabványnak. A programozó hozzáférhet az összes terepibusz- és I/O-adathoz. Tulajdonságok és alkalmazások: Decentralizált vezérlés a vezérlő (PLC) vagy számítógép (PC) támogatásának optimalizálásához. Komplex alkalmazások felbontása külön-külön tesztelhető elemekre. Programozható hibajelzések a terepibusz meghibásodása esetén. Előzetes jelfeldolgozás a terepibusz terhelésének csökkentéséhez. Perifériás berendezések közvetlen vezérlése a rendszer gyorsabb válaszidejéért. Különálló, kompakt vezérlő.
A Wago 750-838 CANopen kommunikációt, I/O-interfészt és IEC 61131-3 szerint programozható vezérlést egyesít. A 16 bites CPU-hoz 128 KB programmemória és 64 KB adatmemória tartozik; programozási környezete WAGO-I/O-PRO V2.3, CODESYS V2.3 alapokon.
Műszaki, csatlakozási és környezeti adatok
| Kommunikáció | CANopen |
|---|---|
| Vizualizáció | nincs |
| CPU | 16 bit |
| Programozás az IEC 61131-3 szerint | Utasításlista (IL); létradiagram (LD); funkcióblokk-diagram (FBD); folyamatos funkciódiagram (CFC); strukturált szöveg (ST); szekvenciális funkciódiagram (SFC). |
| Programozási környezet | WAGO-I/O-PRO V2.3 (CODESYS V2.3 alapú) |
| Konfigurációs lehetőségek | EDS eszközleíró fájl WAGO-I/O-CHECK |
| Ciklus ideje | <3 ms 1000 bites utasításokhoz/256 digitális I/O |
| Baud ráta | 10 kBd … 1 MBd |
| Busz szegmens hossza (max.) | 1000 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Árnyékolt rézvezeték 3 x 0,25 mm² |
| Terepi csomópontok száma a masteren (max.) | 110 |
| Programmemória | 128 KB |
| Adatmemória | 64 KB |
| Nem illékony szoftver memória | 8 KB |
| Memória a terepibusz bemeneti változókhoz (max.) | 512 byte |
| Memória a terepibusz kimeneti változókhoz (max.) | 512 byte |
| Modulok száma csomópontonként (max.) | 64 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| PDO-k száma | 32 Tx / 32 Rx |
| SDO-k száma | 2 SDO szerverek / 16 SDO kliensek |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 512 byte/512 byte |
| Egyéb CANopen jellemzők | NMT alegység Minimális Boot-up Változtatható PDO mapping Emergency Message Life Guarding / Heartbeat Üresmodul-konfiguráció |
| COB ID elosztás | SDO, standard |
| Csomópont azonosító eloszlása | DIP kapcsoló |
| Támogatott profilok | Kommunikációs profil: DS-301 V4,01; eszközprofil: DS-401 V2,0; határérték monitorozás, oldalról kioldódó PDO-k, konfigurálható válasz a hibától függően, DSP 405, NMT master programozható funkcióblokkon keresztül |

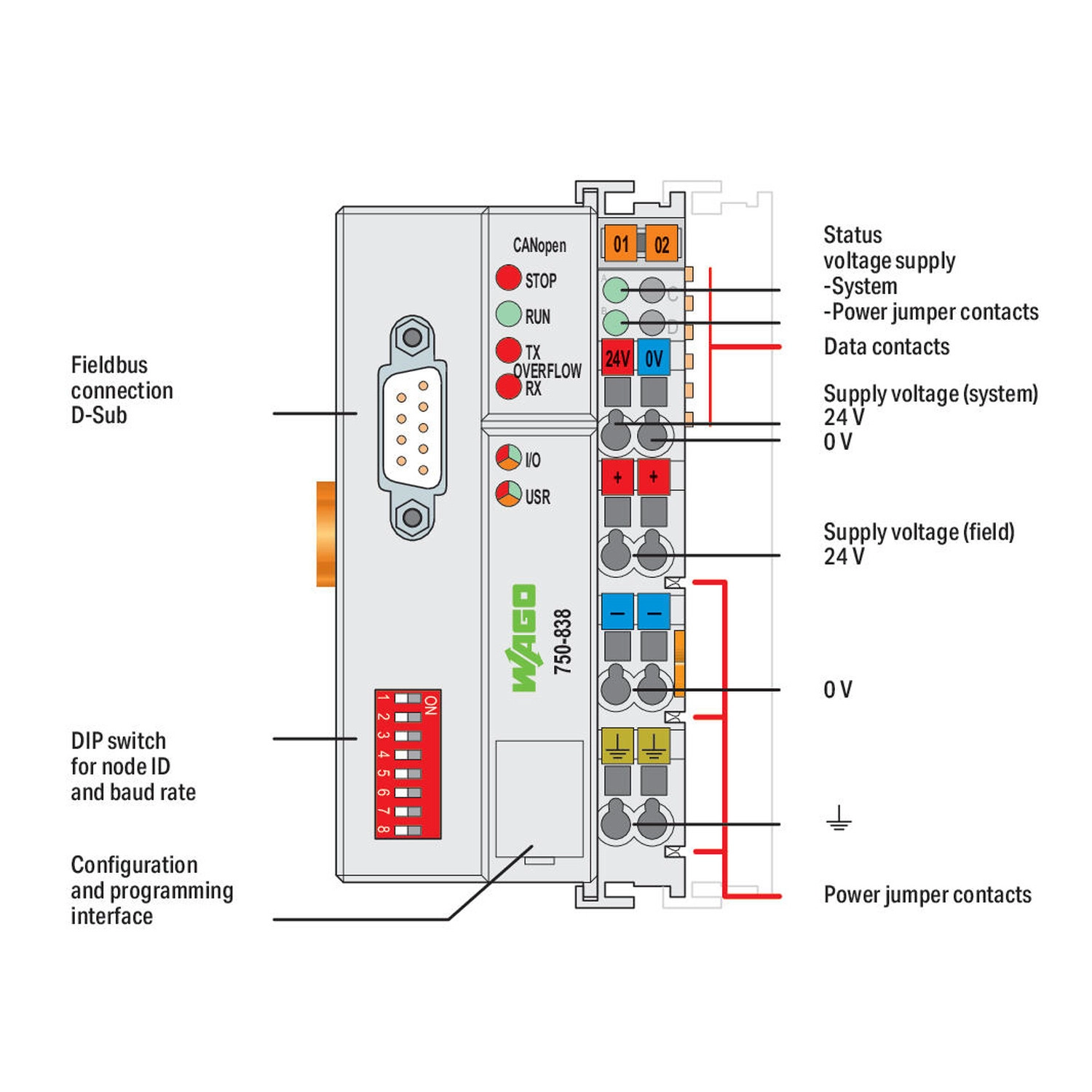

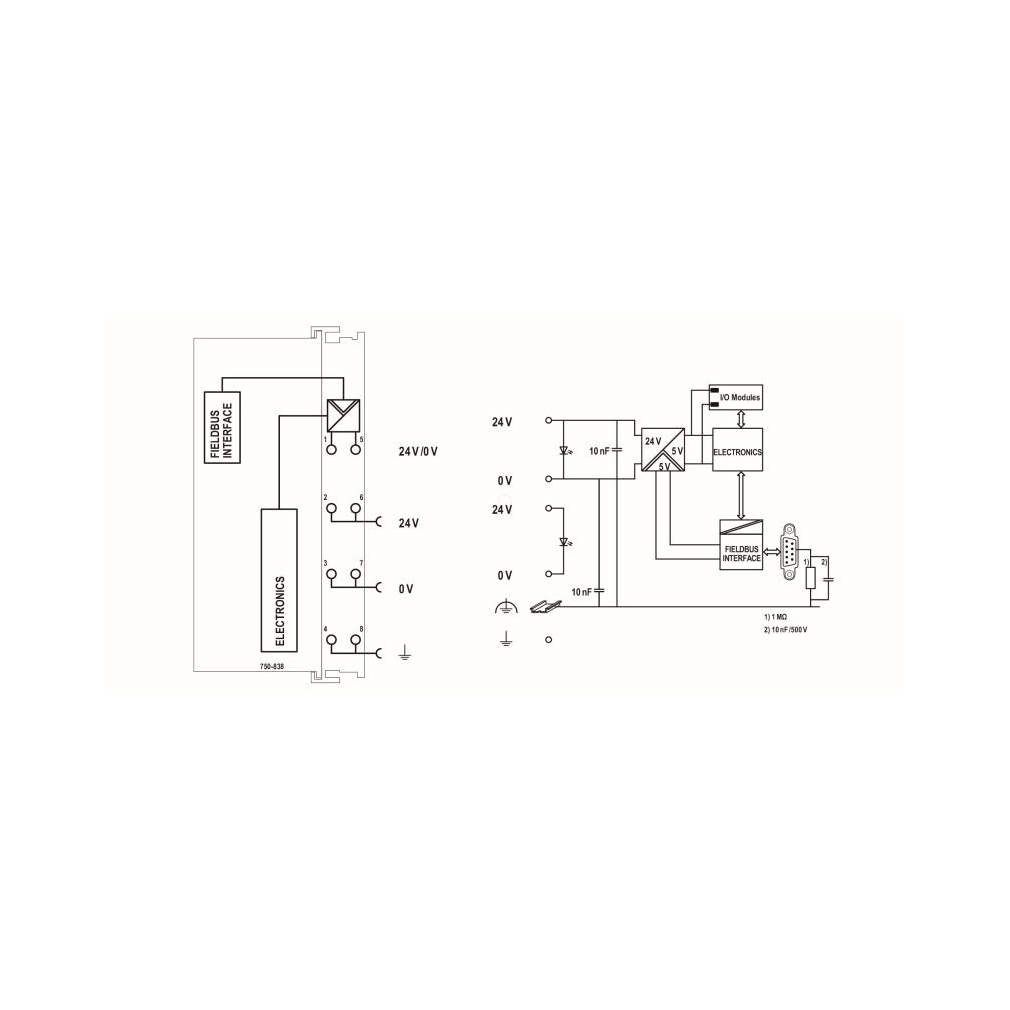

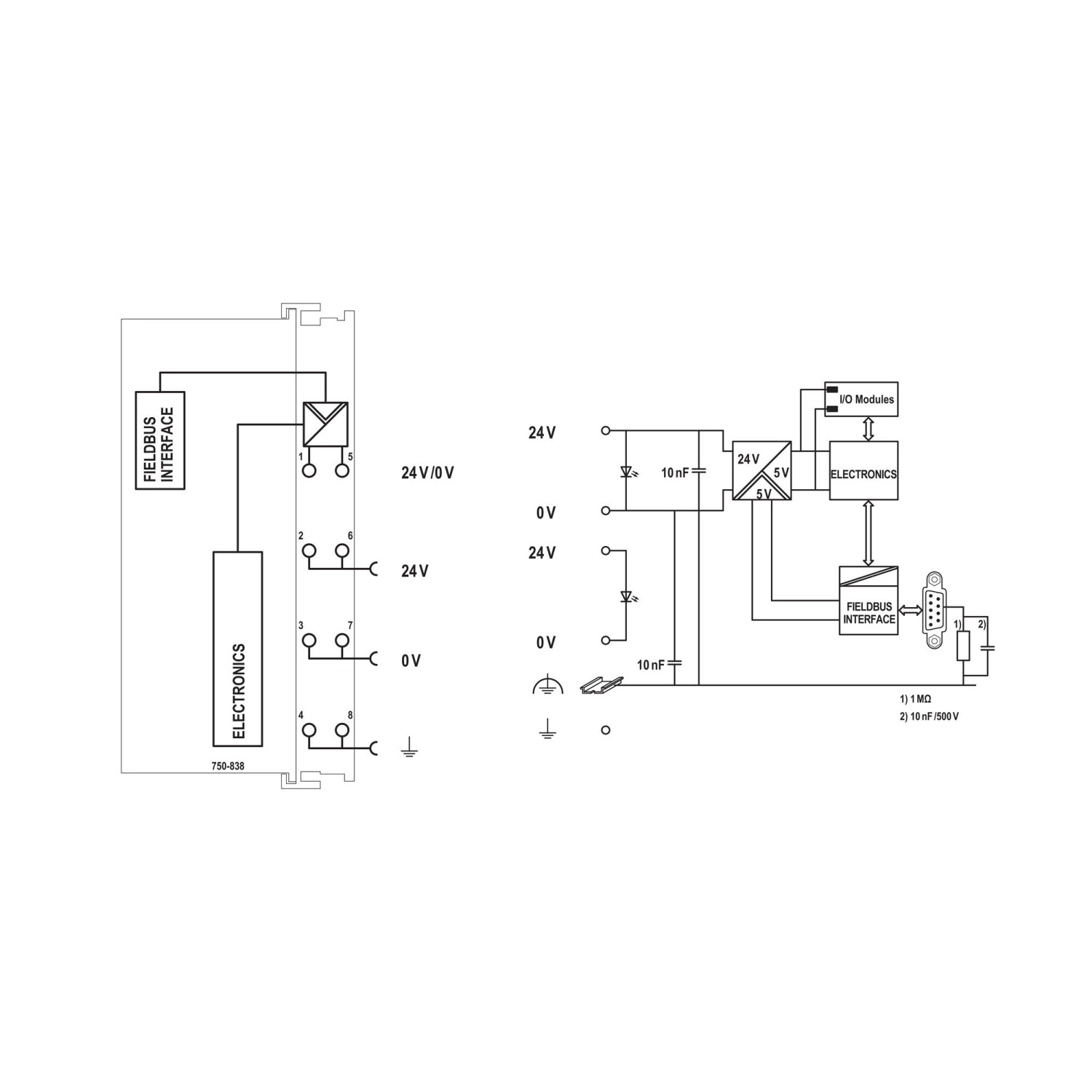

| Indikátorok | LED (STOP) piros: eszköz/csatoló megállt; LED (RUN) zöld: elindítás; LED (TX, RX OVERFLOW) piros: CAN küldő/fogadó puffertúlcsordulás; LED (I/O, USR) piros/zöld/narancssárga: helyi állapot, felhasználó által programozható állapot; LED (A, B) zöld: rendszer tápfeszültség állapota, terepi tápfeszültség állapota |
| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül (CAGE CLAMP® csatlakozás) |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 500 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 87 % |
| Energiafogyasztás (5 V rendszerellátás) | 350 mA |
| Összáram (rendszer tápllátás) | 1650 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkkel |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kimenő áthidalók száma | 3 |
| Szigetelés | 500 V rendszer/terep |
| Csatlakozástechnika: kommunikáció/terepibusz | CANopen: 1 x D-sub 9 dugó |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Rendszer/terepi megtáplálás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
| Szélesség | 50,5 mm / 1,988 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,1 mm / 2,799 inch |
| Mélység a DIN kalapsín felső részétől | 63,9 mm / 2,516 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,909 MJ |
| Tömeg | 184,2 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet csökkenés nélkül: 0 … 2000 m; hőmérséklet csökkenéssel: 2000 … 5000 m (0,5K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Rendeltetés és működés | CANopen kommunikációt, I/O-interfészt és IEC 61131-3 szerint programozható vezérlést egyesít. A 16 bites CPU-hoz 128 KB programmemória és 64 KB adatmemória tartozik; programozási környezete WAGO-I/O-PRO V2.3, CODESYS V2.3 alapokon. |
|---|---|
| Alkalmazási lehetőségek | Decentralizált vezérlés; összetett alkalmazások külön tesztelhető részekre bontása; programozható terepibusz-hibajelzés; előzetes jelfeldolgozás a buszterhelés csökkentésére; perifériák közvetlen vezérlése; önálló kompakt vezérlő. |
| Szükséges konfigurációs fájl | EDS eszközleíró fájl. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PFC750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 30389/C0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-963 | Terepibusz csatlakozó CANopen; D-Sub anyacsatlakozóval; 9 pólusú |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 12060-00-3; 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid; Ólom-titán-oxid (PbTiO3) |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgaria | 666edaf8-99bf-435c-8e6d-f4bcd1cd8530 |
| SCIP; Czech Republic | d8d702d0-b2bf-4ddc-9561-e78038776c2b |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a szélessége?
50,5 mm / 1,988 inch
Milyen a védettsége?
IP20.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-838
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
184,2 g/db
Cikkszám
4045454527136
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-838 CANopen-vezérlő, 128/64 KB programmemória/RAM, D-Sub műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-838 |
| GTIN / EAN | 4045454527136 |
| Terméktípus | CANopen-vezérlő |
Műszaki, csatlakozási és környezeti adatok
| Kommunikáció | CANopen |
|---|---|
| Vizualizáció | nincs |
| CPU | 16 bit |
| Programozás az IEC 61131-3 szerint | Utasításlista (IL); létradiagram (LD); funkcióblokk-diagram (FBD); folyamatos funkciódiagram (CFC); strukturált szöveg (ST); szekvenciális funkciódiagram (SFC). |
| Programozási környezet | WAGO-I/O-PRO V2.3 (CODESYS V2.3 alapú) |
| Konfigurációs lehetőségek | EDS eszközleíró fájl WAGO-I/O-CHECK |
| Ciklus ideje | <3 ms 1000 bites utasításokhoz/256 digitális I/O |
| Baud ráta | 10 kBd … 1 MBd |
| Busz szegmens hossza (max.) | 1000 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Árnyékolt rézvezeték 3 x 0,25 mm² |
| Terepi csomópontok száma a masteren (max.) | 110 |
| Programmemória | 128 KB |
| Adatmemória | 64 KB |
| Nem illékony szoftver memória | 8 KB |
| Memória a terepibusz bemeneti változókhoz (max.) | 512 byte |
| Memória a terepibusz kimeneti változókhoz (max.) | 512 byte |
| Modulok száma csomópontonként (max.) | 64 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| PDO-k száma | 32 Tx / 32 Rx |
| SDO-k száma | 2 SDO szerverek / 16 SDO kliensek |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 512 byte/512 byte |
| Egyéb CANopen jellemzők | NMT alegység Minimális Boot-up Változtatható PDO mapping Emergency Message Life Guarding / Heartbeat Üresmodul-konfiguráció |
| COB ID elosztás | SDO, standard |
| Csomópont azonosító eloszlása | DIP kapcsoló |
| Támogatott profilok | Kommunikációs profil: DS-301 V4,01; eszközprofil: DS-401 V2,0; határérték monitorozás, oldalról kioldódó PDO-k, konfigurálható válasz a hibától függően, DSP 405, NMT master programozható funkcióblokkon keresztül |
| Indikátorok | LED (STOP) piros: eszköz/csatoló megállt; LED (RUN) zöld: elindítás; LED (TX, RX OVERFLOW) piros: CAN küldő/fogadó puffertúlcsordulás; LED (I/O, USR) piros/zöld/narancssárga: helyi állapot, felhasználó által programozható állapot; LED (A, B) zöld: rendszer tápfeszültség állapota, terepi tápfeszültség állapota |
| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül (CAGE CLAMP® csatlakozás) |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 500 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 87 % |
| Energiafogyasztás (5 V rendszerellátás) | 350 mA |
| Összáram (rendszer tápllátás) | 1650 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkkel |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kimenő áthidalók száma | 3 |
| Szigetelés | 500 V rendszer/terep |
| Csatlakozástechnika: kommunikáció/terepibusz | CANopen: 1 x D-sub 9 dugó |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Rendszer/terepi megtáplálás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
| Szélesség | 50,5 mm / 1,988 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,1 mm / 2,799 inch |
| Mélység a DIN kalapsín felső részétől | 63,9 mm / 2,516 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,909 MJ |
| Tömeg | 184,2 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet csökkenés nélkül: 0 … 2000 m; hőmérséklet csökkenéssel: 2000 … 5000 m (0,5K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Rendeltetés és működés | CANopen kommunikációt, I/O-interfészt és IEC 61131-3 szerint programozható vezérlést egyesít. A 16 bites CPU-hoz 128 KB programmemória és 64 KB adatmemória tartozik; programozási környezete WAGO-I/O-PRO V2.3, CODESYS V2.3 alapokon. |
|---|---|
| Alkalmazási lehetőségek | Decentralizált vezérlés; összetett alkalmazások külön tesztelhető részekre bontása; programozható terepibusz-hibajelzés; előzetes jelfeldolgozás a buszterhelés csökkentésére; perifériák közvetlen vezérlése; önálló kompakt vezérlő. |
| Szükséges konfigurációs fájl | EDS eszközleíró fájl. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PFC750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 30389/C0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-963 | Terepibusz csatlakozó CANopen; D-Sub anyacsatlakozóval; 9 pólusú |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85371091990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 9.0 | 27-24-26-07 |
| ETIM 9.0 | EC000236 |
| ETIM 10.0 | EC000236 |
| ECCN | Nincs amerikai besorolás megadva |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 12060-00-3; 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid; Ólom-titán-oxid (PbTiO3) |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgaria | 666edaf8-99bf-435c-8e6d-f4bcd1cd8530 |
| SCIP; Czech Republic | d8d702d0-b2bf-4ddc-9561-e78038776c2b |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.26. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-838 CANopen-vezérlő, 128/64 KB programmemória/RAM, D-Sub használati útmutató
Munkavégzés előtti feltételek
Szerelés, javítás vagy karbantartás előtt kapcsold ki a készülék összes tápforrását. A rendszert megfelelő burkolatba, szekrénybe vagy villamos üzemi helyiségbe építsd; csak feljogosított, szakképzett személyek férjenek hozzá, kulccsal vagy szerszámmal. Sérült vagy deformált érintkezőjű készüléket cserélj ki. Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket, és ügyelj az adat- és tápvezetékek helyes polaritására.
Vezeték csatlakoztatása a CAGE CLAMP kapocsba
Tömör rézvezető: 0,08 … 2,5 mm² / 28 … 14 AWG; finom elemi szálas rézvezető: 0,08 … 2,5 mm² / 28 … 14 AWG. Csupaszolási hossz: 8 … 9 mm / 0,31 … 0,35 inch. Egy kapocsba alapesetben egyetlen vezetéket csatlakoztass. Több vezetéket a készülék előtt, például átmenő sorkapoccsal közösíts.
1
A vezetékcsatlakozás feletti működtetőnyílásba helyezett szerszámmal nyisd ki a kapcsot.
2
Vezesd be a vezetéket a megfelelő vezetéknyílásba.
3
Húzd ki a szerszámot; a kapocs ezzel rögzíti a vezetéket.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
