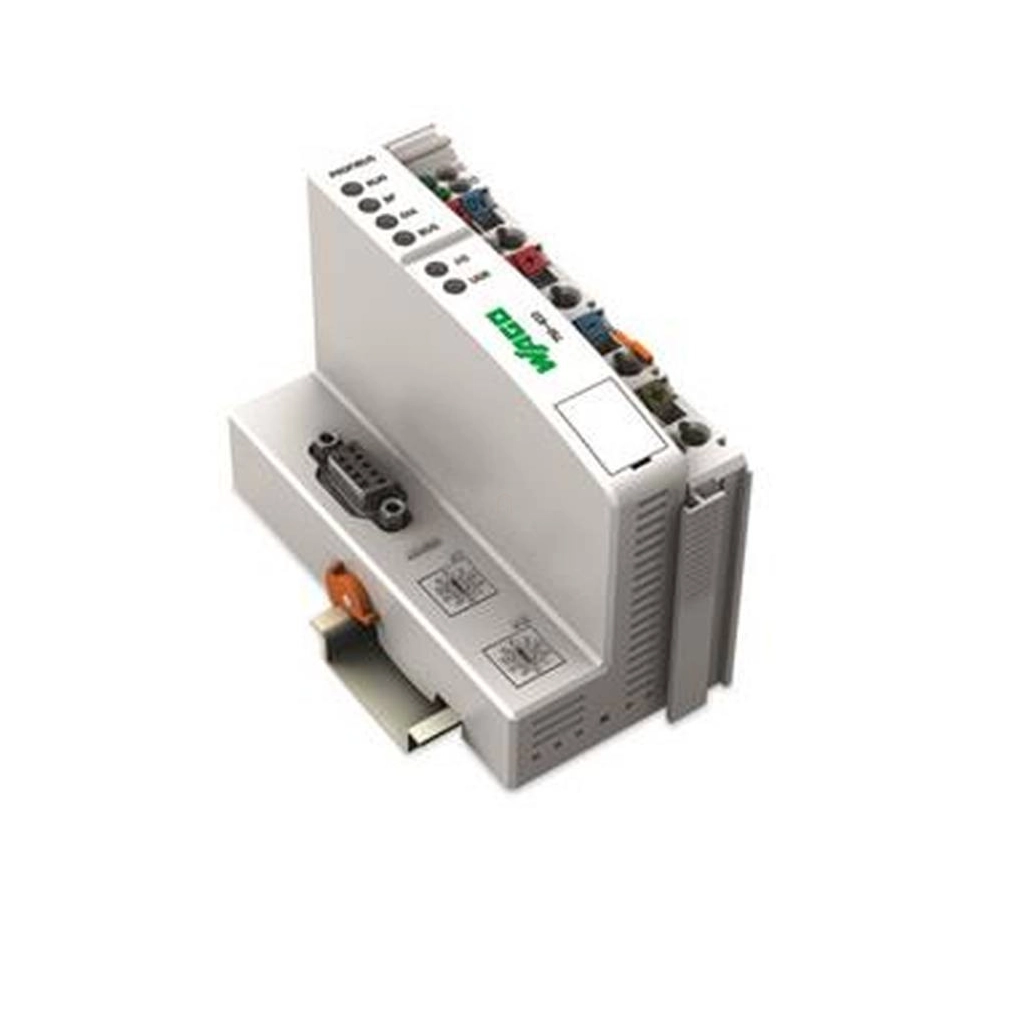

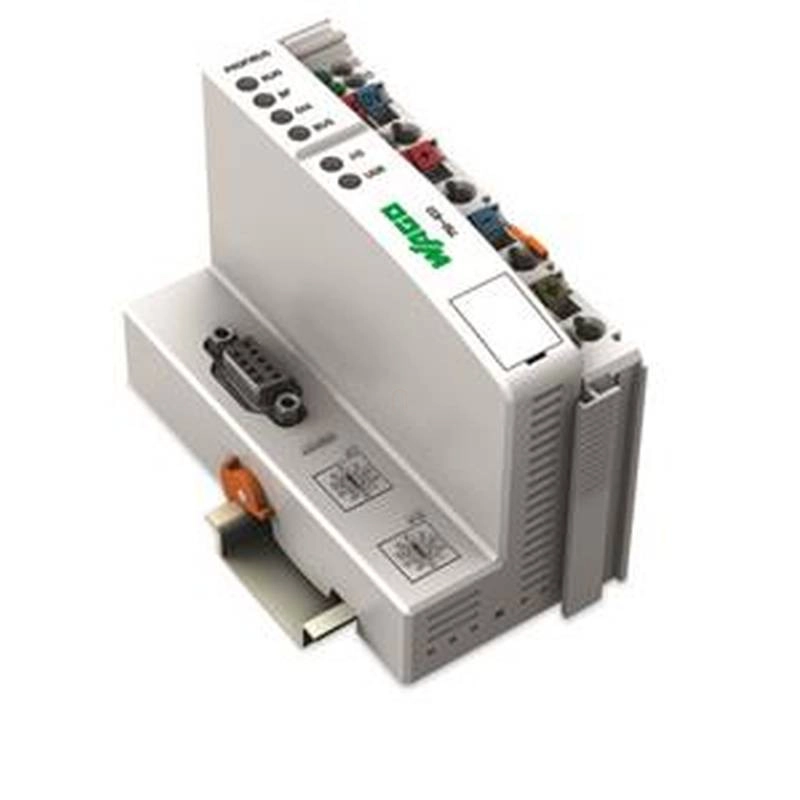

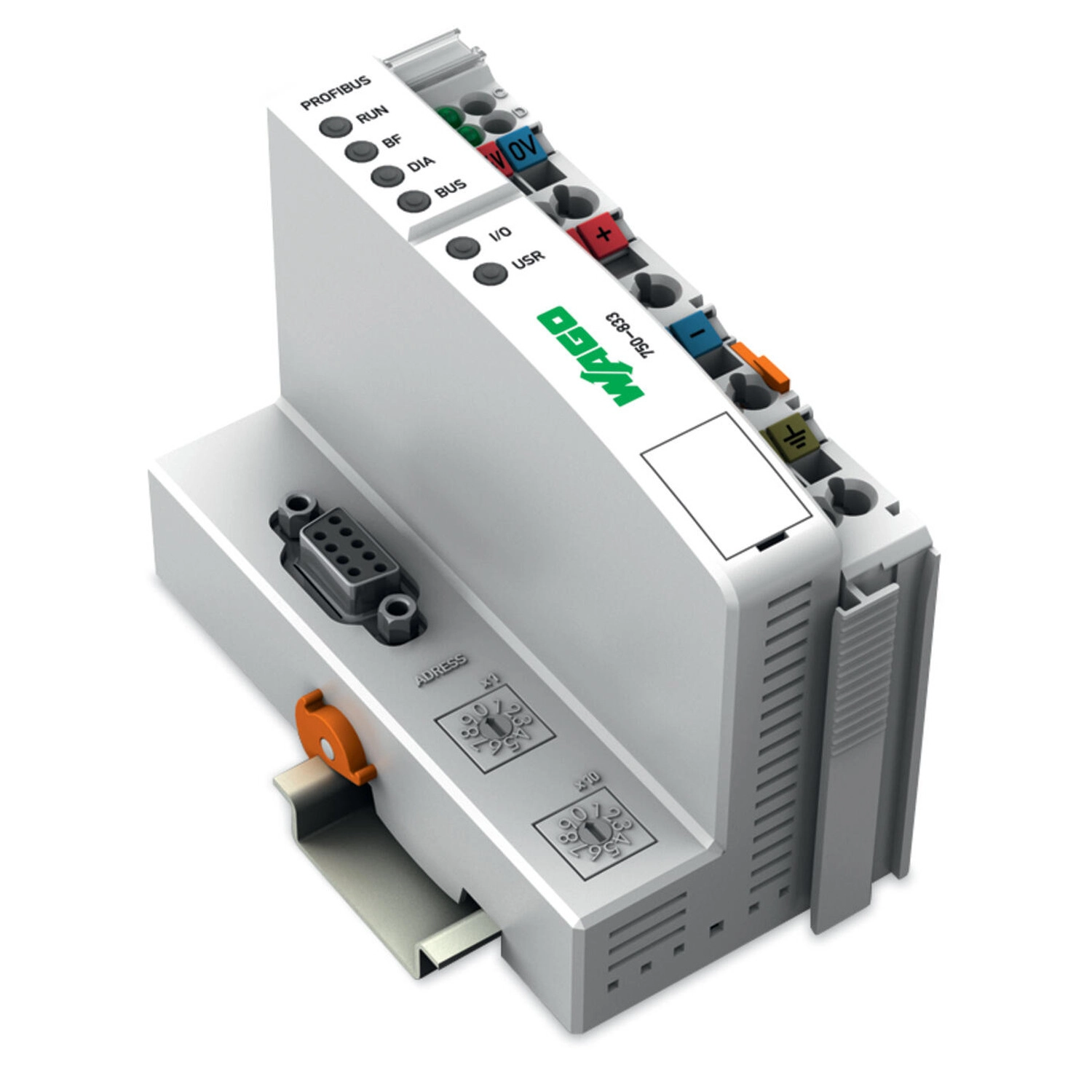

Wago 750-833 PROFIBUS DP/V1 slave-vezérlő, kompakt PLC, IEC 61131-3, terepibusz- és I/O interfésszel
RRP:315 388 Ft
312 234 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
271 943 Ft
nettó 214 128 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A PROFIBUS DP/V1 vezérlő a vezérlési funkciót, az I/O interfészt és a terepibuszt egyetlen eszközben egyesíti. Az alkalmazás programozása megfelel az IEC 61131-3 szabványnak. A programozó hozzá tud férni az összes terepibusz és I/O adathoz. Tulajdonságok és alkalmazások: Decentralizált vezérlés a vezérlő (PLC) vagy számítógép (PC) támogatásának optimalizálásához Komplex alkalmazások felbontása külön-külön tesztelhető elemekre Programozható hibajelzések terepibusz-meghibásodás esetén Előzetes jelfeldolgozás a terepibusz-terhelés csökkentéséhez Perifériás berendezések közvetlen vezérlése a gyorsabb rendszer-válaszidő érdekében Különálló, kompakt vezérlő
A Wago 750-833 a PROFIBUS DP/V1 interfészt, az I/O-funkciót és az IEC61131-3 szerinti programozható vezérlést egyesíti. 16 bites CPU-ja, 128 KB programmemóriája, 64 KB adatmemóriája és 8 KB nem illékony memóriája van. Programozási környezete WAGO-I/O-PRO V2.3, CODESYS V2.3 alapokon.
Műszaki, csatlakozási és környezeti adatok
| Kommunikáció | PROFIBUS |
|---|---|
| Vizualizáció | nincs |
| CPU | 16 bit |
| Programozás az IEC 61131-3 szerint | Instrukciós lista (IL) Létradiagram (LD) Funkcióblokk-diagram (FBD), folyamatos párhuzamos vezérlés (CFC) Folyamatos funkciódiagram (CFC) Strukturált szöveg (ST) Lefutó vezérlés (SFC) |
| Programozási környezet | WAGO-I/O-PRO V2.3 (CODESYS V2.3 alapú) |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK |
| Ciklus ideje | kisebb mint 3 ms 1000 bites utasításokhoz/256 digitális I/O |
| Baud ráta | 9,6 kBd … 12 MBd |
| Busz szegmens hossza (max.) | 1200 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Rézvezeték az EN 50170 szerint |
| Átviteli idő | ált. 1 ms (10 vezérlő; mindegyik 32 digitális I/O és 12 Mbaud) max. 3,3 ms |
| Terepi csomópontok száma a masteren (max.) | 96 |
| I/O pontok száma | 6000 |
| Programmemória | 128 KB |
| Adatmemória | 64 KB |
| Nem illékony szoftver memória | 8 KB |
| Memória a terepibusz bemeneti változókhoz (max.) | 244 byte |
| Memória a terepibusz kimeneti változókhoz (max.) | 244 byte |
| Modulok száma csomópontonként (max.) | 63 |
| A modulok száma buszbővítés nélkül (max.) | 63 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 244 byte/244 byte |
| Indikátorok | LED (RUN) zöld: terepibusz elindítása, LED (BF, DIA, BUS) piros: kommunikációs hiba, külső diagnosztika, konfiguráció; LED (I/O, USR) piros/zöld/narancssárga: helyi adatbusz állapota, felhasználó által programozható állapot; LED (A, B) zöld: rendszer tápfeszültség állapota, terepi tápfeszültség állapota |
| Tápfeszültség (rendszer) | 24 V SELV/PELV DC (-25 … +30 %); bekötési interfészen keresztül (CAGE CLAMP® csatlakozás); Külső biztosíték szükséges: 2 A, lomha |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 500 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 87 % |
| Energiafogyasztás (5 V rendszerellátás) | 200 mA |
| Összáram (rendszer tápllátás) | 1800 mA |
| Tápfeszültség (terepi) | 24 V SELV/PELV DC (-25 … +30 %); tápsínérintkezőkön keresztül (betáplálás CAGE CLAMP® csatlakozással, továbbítás rugós érintkezővel); külső biztosíték: 10 A, lomha |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kimenő áthidalók száma | 3 |
| Szigetelés | 500 V rendszer/terep |
| Szabvány | EN 50170 |
| Csatlakozástechnika: kommunikáció/terepibusz | PROFIBUS: 1 x D-sub 9 aljzat |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Rendszer/terepi megtáplálás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
| Szélesség | 50,5 mm / 1,988 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,1 mm / 2,799 inch |
| Mélység a DIN kalapsín felső részétől | 63,9 mm / 2,516 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,801 MJ |
| Tömeg | 186,9 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet-csökkentés nélkül: 0 … 2000 m; hőmérséklet-csökkentéssel: 2000 … 5000 m (0,5 K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Rendeltetés és működés | A PROFIBUS DP/V1 interfészt, az I/O-funkciót és az IEC61131-3 szerinti programozható vezérlést egyesíti. 16 bites CPU-ja, 128 KB programmemóriája, 64 KB adatmemóriája és 8 KB nem illékony memóriája van. Programozási környezete WAGO-I/O-PRO V2.3, CODESYS V2.3 alapokon. |
|---|

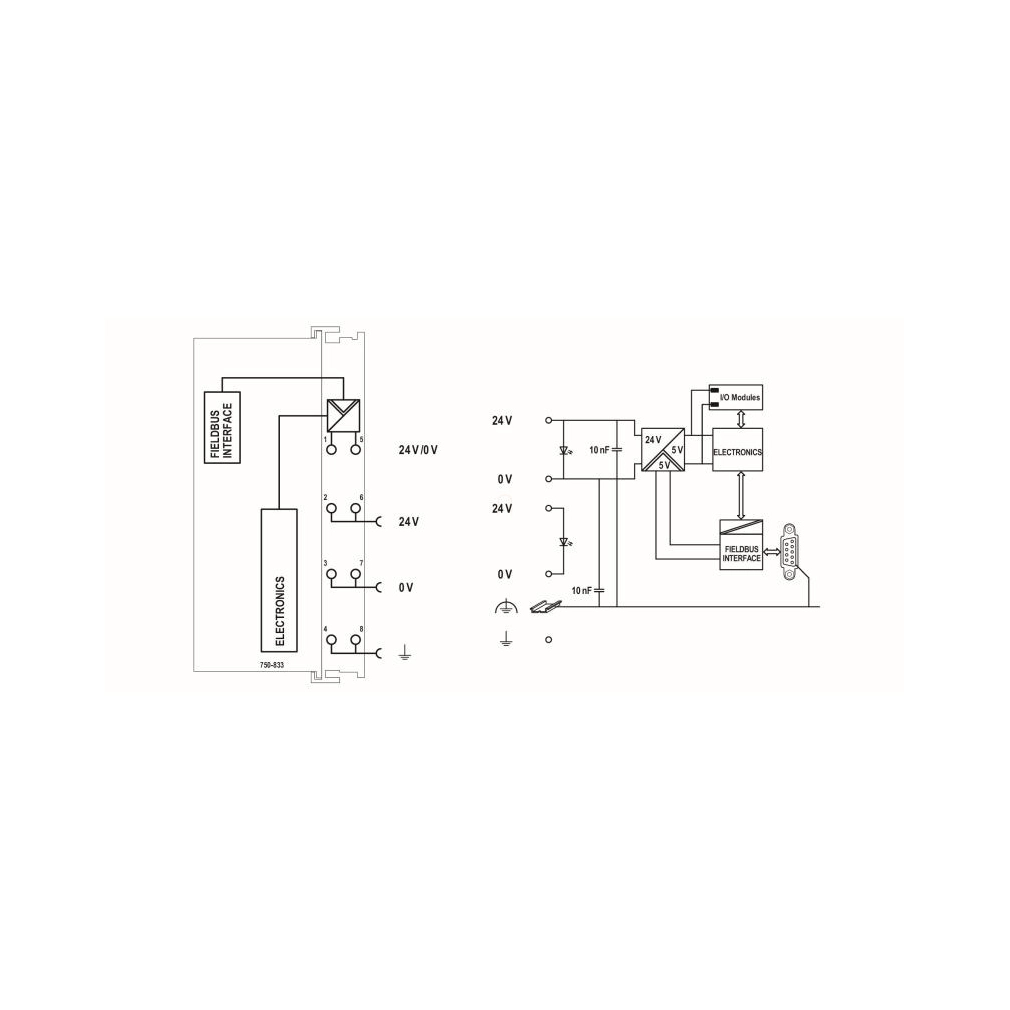

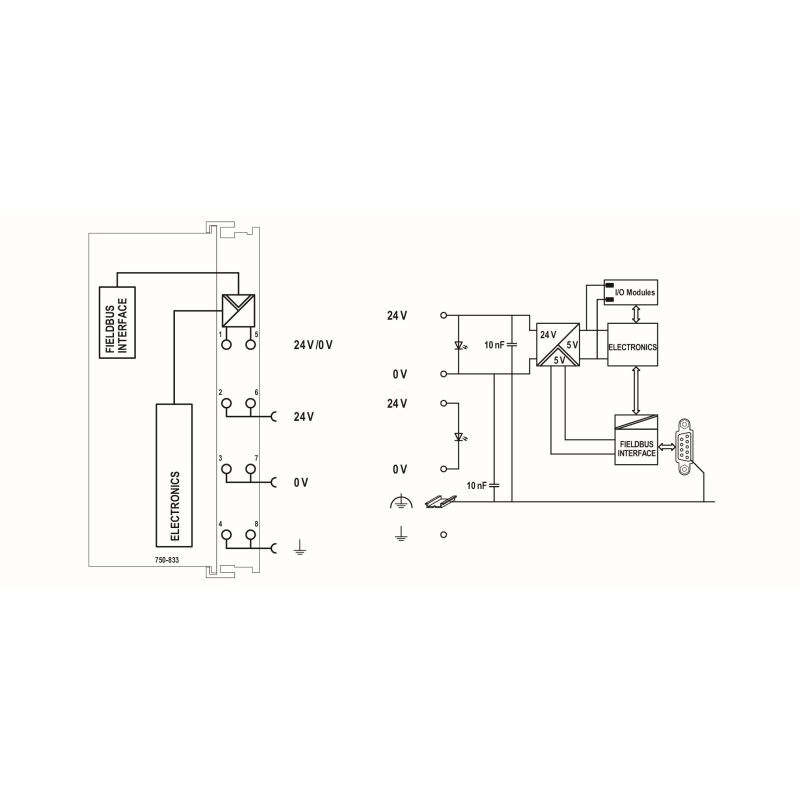

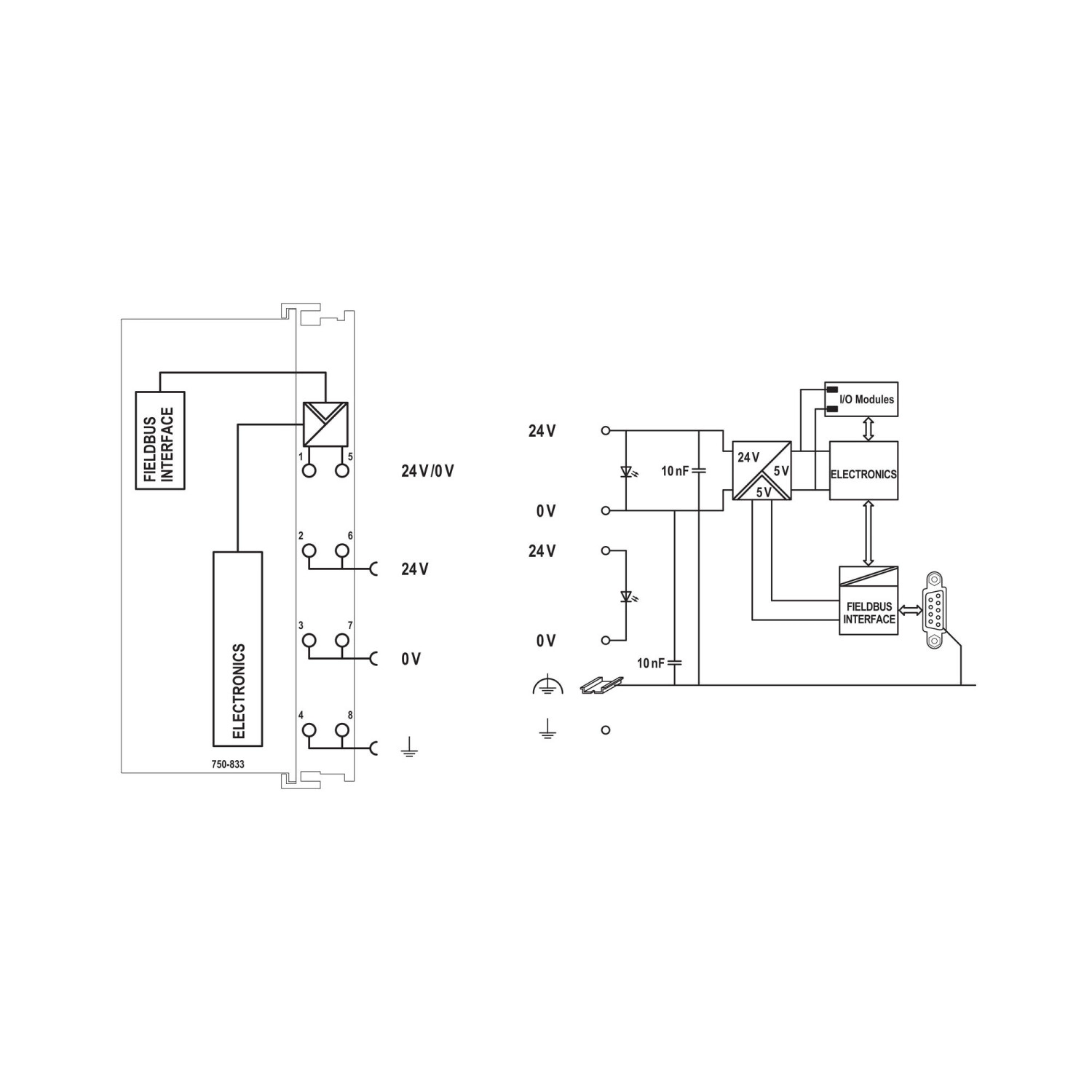

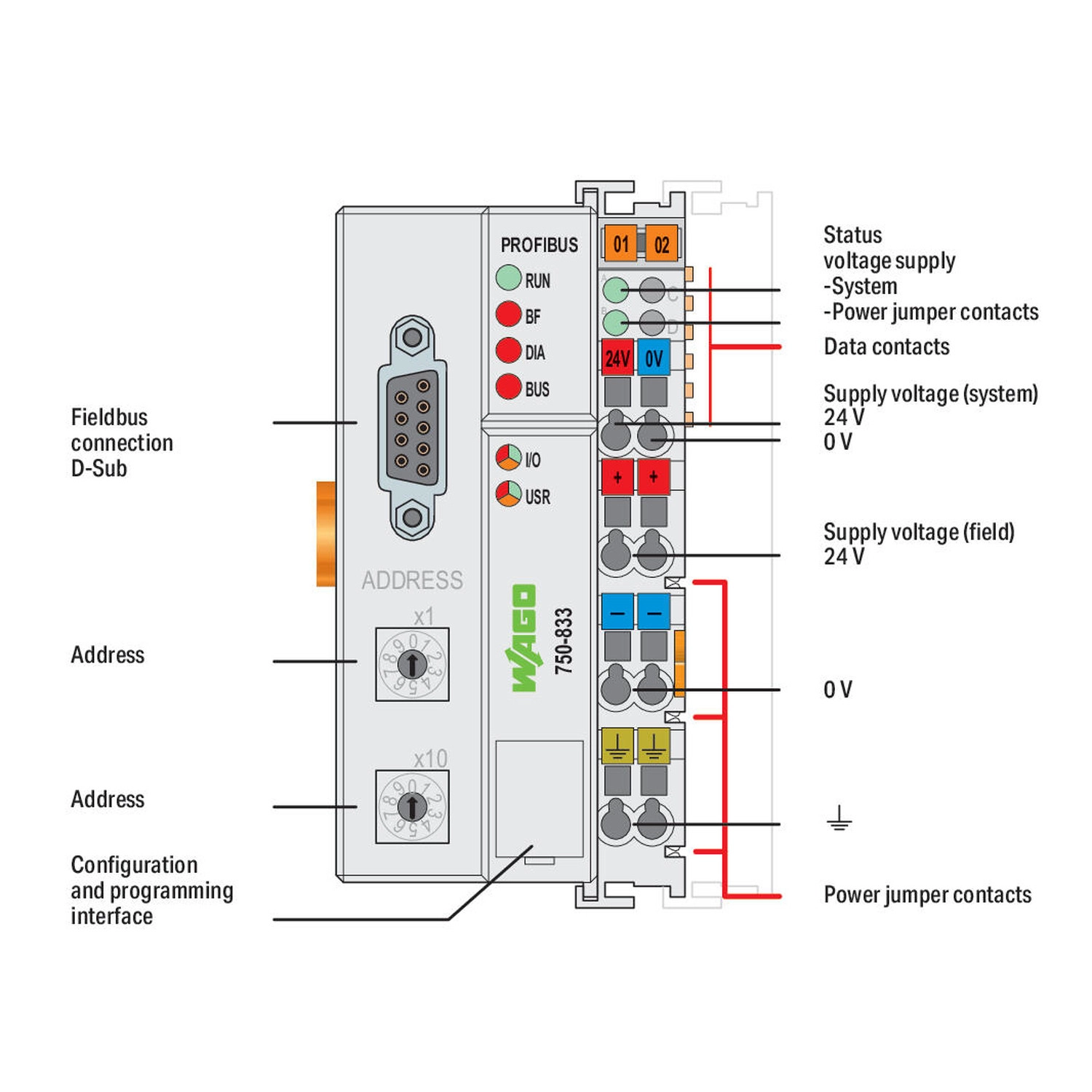

Kapocskiosztás
| 1 / 5 | Rendszertáp: 24 V / 0 V |
|---|---|
| 2 / 6 | Terepi táp: 24 V |
| 3 / 7 | Terepi táp: 0 V |
| 4 / 8 | Földelés |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PFC750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-960 | Terepi Csatlakozó PROFIBUS; D-Sub apacsatlakozóval; 9 pólusú |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 12060-00-3; 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid; Ólom-titán-oxid (PbTiO3) |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgaria | 9a69ea66-5706-4a91-a6f4-1740c22f2b9c |
| SCIP; Czech Republic | 402117a9-b5d3-43c8-80e1-893dad99944a |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetőanyaghoz használható?
Rézvezetőkhöz.
Milyen a védettsége?
IP20.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.

Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-833
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
186,94 g/db
Cikkszám
4045454527075
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-833 PROFIBUS DP/V1 slave-vezérlő, kompakt PLC, IEC 61131-3, terepibusz- és I/O interfésszel műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-833 |
| GTIN / EAN | 4045454527075 |
| Terméktípus | PROFIBUS DP/V1 programozható vezérlő |
Műszaki, csatlakozási és környezeti adatok
| Kommunikáció | PROFIBUS |
|---|---|
| Vizualizáció | nincs |
| CPU | 16 bit |
| Programozás az IEC 61131-3 szerint | Instrukciós lista (IL) Létradiagram (LD) Funkcióblokk-diagram (FBD), folyamatos párhuzamos vezérlés (CFC) Folyamatos funkciódiagram (CFC) Strukturált szöveg (ST) Lefutó vezérlés (SFC) |
| Programozási környezet | WAGO-I/O-PRO V2.3 (CODESYS V2.3 alapú) |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK |
| Ciklus ideje | kisebb mint 3 ms 1000 bites utasításokhoz/256 digitális I/O |
| Baud ráta | 9,6 kBd … 12 MBd |
| Busz szegmens hossza (max.) | 1200 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Rézvezeték az EN 50170 szerint |
| Átviteli idő | ált. 1 ms (10 vezérlő; mindegyik 32 digitális I/O és 12 Mbaud) max. 3,3 ms |
| Terepi csomópontok száma a masteren (max.) | 96 |
| I/O pontok száma | 6000 |
| Programmemória | 128 KB |
| Adatmemória | 64 KB |
| Nem illékony szoftver memória | 8 KB |
| Memória a terepibusz bemeneti változókhoz (max.) | 244 byte |
| Memória a terepibusz kimeneti változókhoz (max.) | 244 byte |
| Modulok száma csomópontonként (max.) | 63 |
| A modulok száma buszbővítés nélkül (max.) | 63 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 244 byte/244 byte |
| Indikátorok | LED (RUN) zöld: terepibusz elindítása, LED (BF, DIA, BUS) piros: kommunikációs hiba, külső diagnosztika, konfiguráció; LED (I/O, USR) piros/zöld/narancssárga: helyi adatbusz állapota, felhasználó által programozható állapot; LED (A, B) zöld: rendszer tápfeszültség állapota, terepi tápfeszültség állapota |
| Tápfeszültség (rendszer) | 24 V SELV/PELV DC (-25 … +30 %); bekötési interfészen keresztül (CAGE CLAMP® csatlakozás); Külső biztosíték szükséges: 2 A, lomha |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 500 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 87 % |
| Energiafogyasztás (5 V rendszerellátás) | 200 mA |
| Összáram (rendszer tápllátás) | 1800 mA |
| Tápfeszültség (terepi) | 24 V SELV/PELV DC (-25 … +30 %); tápsínérintkezőkön keresztül (betáplálás CAGE CLAMP® csatlakozással, továbbítás rugós érintkezővel); külső biztosíték: 10 A, lomha |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kimenő áthidalók száma | 3 |
| Szigetelés | 500 V rendszer/terep |
| Szabvány | EN 50170 |
| Csatlakozástechnika: kommunikáció/terepibusz | PROFIBUS: 1 x D-sub 9 aljzat |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Rendszer/terepi megtáplálás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
| Szélesség | 50,5 mm / 1,988 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,1 mm / 2,799 inch |
| Mélység a DIN kalapsín felső részétől | 63,9 mm / 2,516 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,801 MJ |
| Tömeg | 186,9 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet-csökkentés nélkül: 0 … 2000 m; hőmérséklet-csökkentéssel: 2000 … 5000 m (0,5 K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Rendeltetés és működés | A PROFIBUS DP/V1 interfészt, az I/O-funkciót és az IEC61131-3 szerinti programozható vezérlést egyesíti. 16 bites CPU-ja, 128 KB programmemóriája, 64 KB adatmemóriája és 8 KB nem illékony memóriája van. Programozási környezete WAGO-I/O-PRO V2.3, CODESYS V2.3 alapokon. |
|---|
Kapocskiosztás
| 1 / 5 | Rendszertáp: 24 V / 0 V |
|---|---|
| 2 / 6 | Terepi táp: 24 V |
| 3 / 7 | Terepi táp: 0 V |
| 4 / 8 | Földelés |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-PFC750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-960 | Terepi Csatlakozó PROFIBUS; D-Sub apacsatlakozóval; 9 pólusú |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85371091990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 9.0 | 27-24-26-07 |
| ETIM 9.0 | EC000236 |
| ETIM 10.0 | EC000236 |
| ECCN | Nincs amerikai besorolás megadva |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 12060-00-3; 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid; Ólom-titán-oxid (PbTiO3) |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgaria | 9a69ea66-5706-4a91-a6f4-1740c22f2b9c |
| SCIP; Czech Republic | 402117a9-b5d3-43c8-80e1-893dad99944a |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.30. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-833 PROFIBUS DP/V1 slave-vezérlő, kompakt PLC, IEC 61131-3, terepibusz- és I/O interfésszel használati útmutató
Munkavégzés előtti feltételek
| Szakképzettség és elhelyezés | A szerelést és üzembe helyezést szakképzett villamos szakember végezze. A nyitott rendszerhez megfelelő kiegészítő burkolat szükséges, amelyhez csak feljogosított személy férhet hozzá. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, hibaelhárítás vagy karbantartás előtt válaszd le az összes tápforrást, ellenőrizd a feszültségmentességet, és védd a rendszert a véletlen vagy illetéktelen újraindítástól. |
| Állapot és védelem | Sérült készüléket ne használj; a házat ne nyisd fel, és a tápsínérintkezőket ne érintsd meg. Kontaktspray-t ne használj. |
Vezeték és előkészítés
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
Vezeték csatlakoztatása CAGE CLAMP kapocsba
| CAGE CLAMP kapocs nyitása | A működtetőszerszámot egyenesen helyezd a vezetékcsatlakozás feletti téglalap alakú nyílásba. |
|---|---|
| Vezeték behelyezése | Vezesd a vezetéket a hozzá tartozó kerek vezetéknyílásba. |
| Kapocs zárása | Húzd ki a működtetőszerszámot; a kapocs ezzel rögzíti a vezetéket. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
