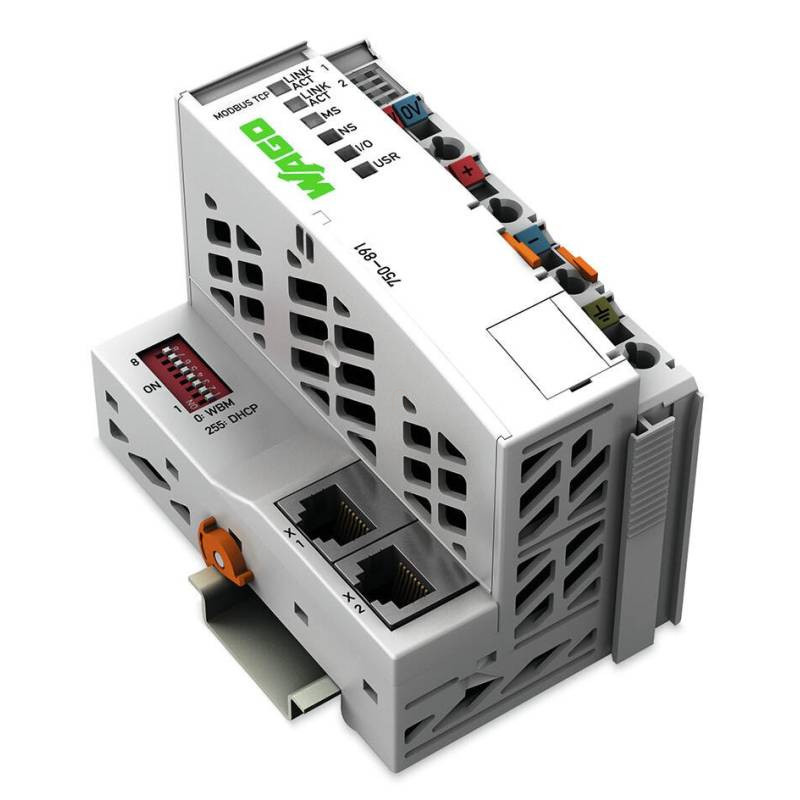

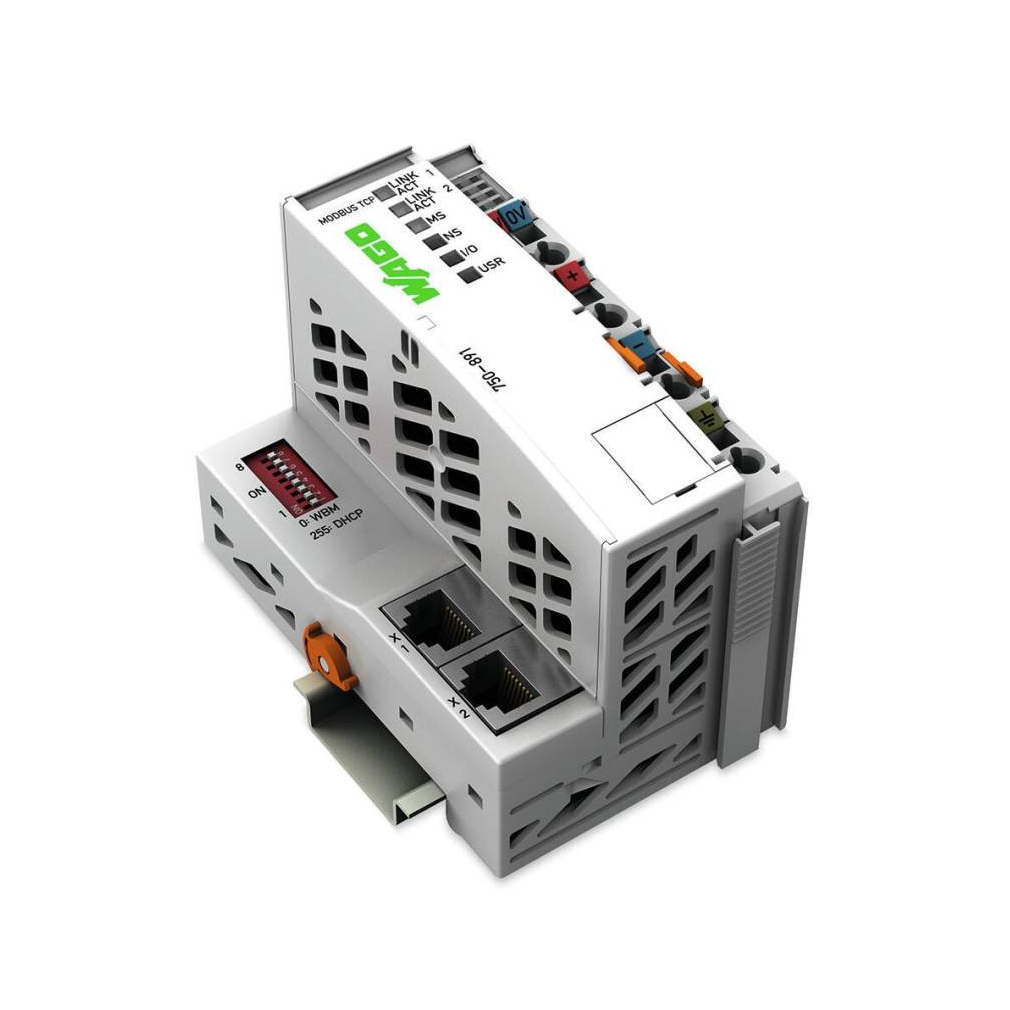

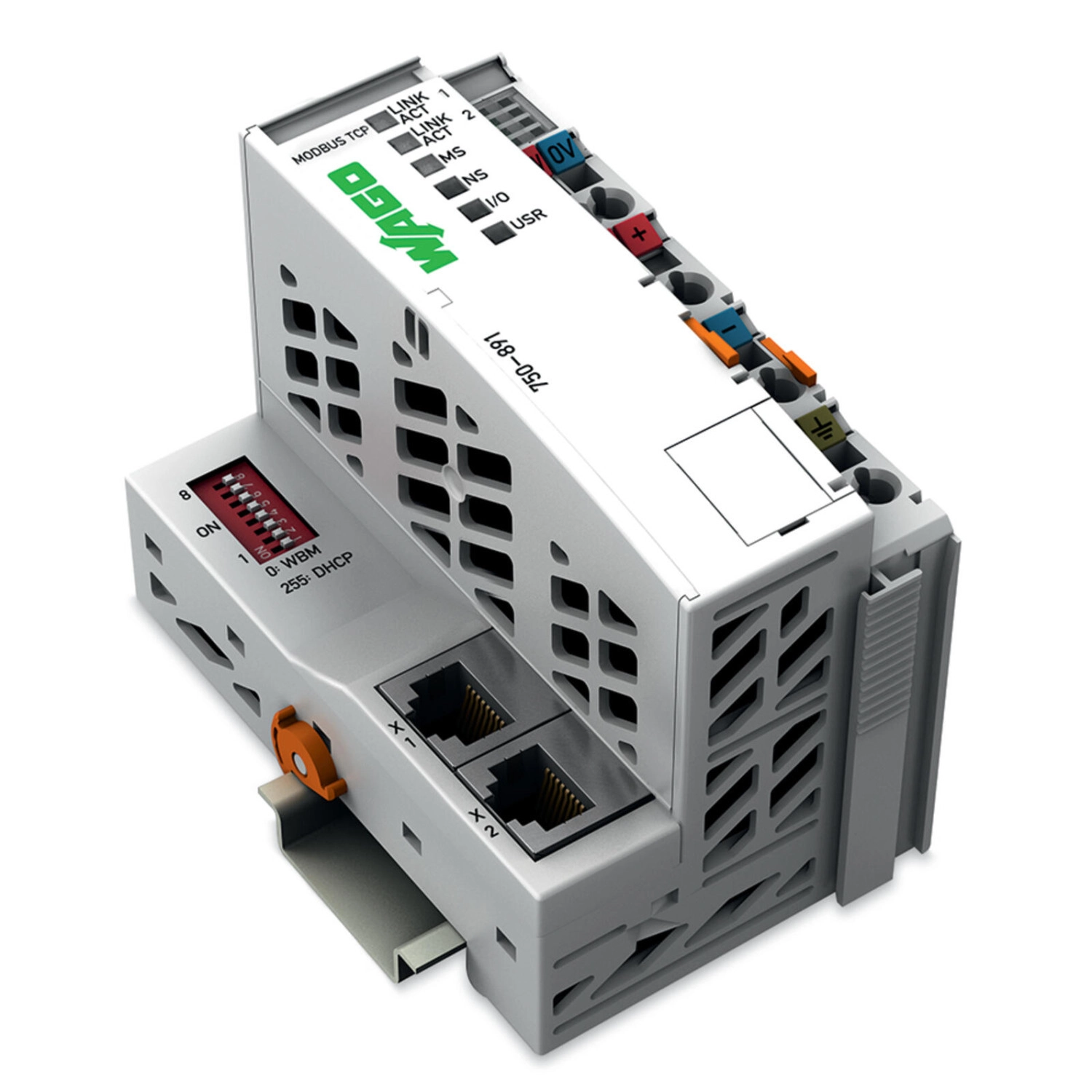

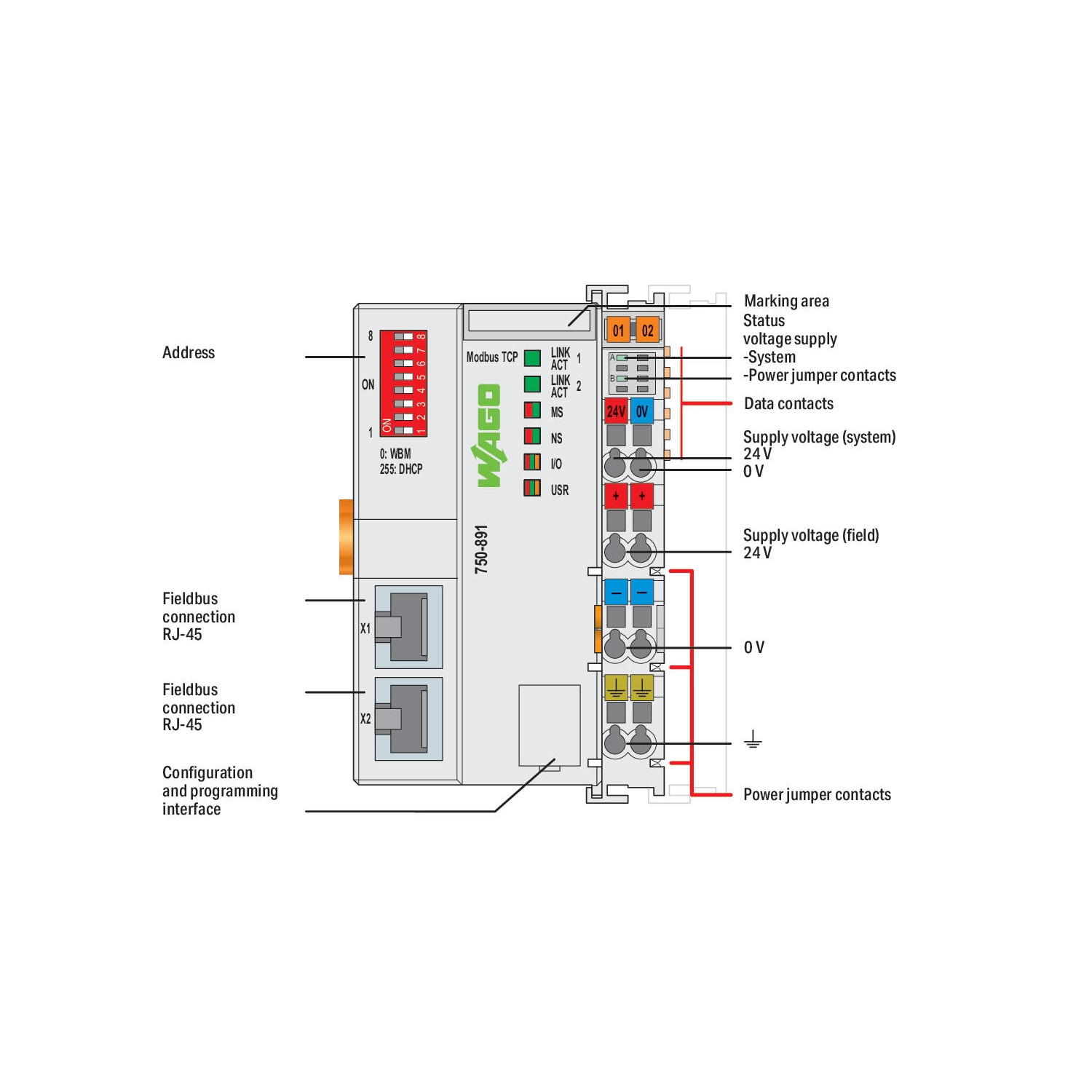

Wago 750-891 Modbus TCP vezérlő, 4. generáció, 2 × ETHERNET

Szerelési és csatlakoztatási tudnivalók a Wago 750-891 vezérlőhöz.

Szakmai és biztonsági feltételek

A szerelést és az eszközön végzett műveleteket csak megfelelő automatizálási ismeretekkel rendelkező villamos szakember végezheti. A vezérlő módosításához PLC-programozási szaktudás is szükséges.

Szerelés, javítás vagy karbantartás előtt kapcsolj le minden tápforrást. Feszültség alatt ne dolgozz az eszközön.

Az IP20 készülék száraz beltéri használatra való, nyitott kivitelű eszköz. Megfelelő, szerszámmal nyitható, csak jogosult személyek számára hozzáférhető burkolatba kell beépíteni. A burkolat biztosítsa a megengedett szennyezettségi fokot, az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet és a tűz továbbterjedésének megakadályozását.

A berendezés oldalán biztosíts megfelelő leválasztást és túláramvédelmet. A 750-891-hez kapcsolt terepi jelek és tápellátások kizárólag SELV/PELV tápegységről működhetnek.

A vezeték keresztmetszetét a legnagyobb terhelőáramhoz méretezd: a csatlakozási kapacitás önmagában nem áramterhelhetőségi adat. Tartsd be a helyes kapocskiosztást, polaritást és az alkalmazás EMC-követelményeit.

A burkolat működés közben felmelegedhet; érintés előtt hagyd lehűlni. Sérült eszközt vagy deformált érintkezős modult cserélj ki.

Az eszközt védd az elektrosztatikus kisüléstől a DIN EN 61340-5-1/-3 szerint. A személyzet, munkaterület és csomagolás megfelelő földelése szükséges; ne érintsd meg az adatérintkezőket.

A burkolatot és a szennyezett érintkezőket propanollal tisztítsd. Kontaktspray használata tilos. Aeroszoloktól, szilikonoktól és trigliceridektől megfelelő burkolattal védd az eszközt; tiszta szerszámokkal dolgozz.

Hálózati védelem

Az ETHERNET/RJ-45 csatlakozókat helyi hálózaton használd, távközlési hálózathoz ne csatlakoztasd.

A vezérlőhálózatot ne kösd közvetlenül az internetre vagy irodai hálózatra; tűzfal mögötti elhelyezés ajánlott. Zárd le a nem használt portokat és szolgáltatásokat; a konfiguráláshoz szükségeseket csak az üzembe helyezés vagy konfiguráció idejére nyisd meg.

Az első használat előtt változtasd meg az alapértelmezett jelszavakat, és később rendszeresen cseréld őket. A fizikai és elektronikus hozzáférést korlátozd jogosult személyekre. Távoli eléréshez VPN-t alkalmazz; rendszeres fenyegetéselemzéssel és többrétegű védelemmel egészítsd ki a védelmet.

Szerelési hely és helyigény

Függőleges beépítéskor a lecsúszás ellen kiegészítő végrögzítő szükséges: 249-116 (DIN 35, 6 mm széles) vagy 249-117 (DIN 35, 10 mm széles).

Buszbővítés nélkül a csomópont hossza a vezérlő nélkül, de a 12 mm széles lezárómodullal együtt legfeljebb 780 mm. Az I/O-modulok együttes szélessége legfeljebb 768 mm; a vezérlő egyedi modulkorlátját is be kell tartani.

A teljes csomópont fölött és alatt legalább 35 mm, bal és jobb oldalán legalább 20 mm szabad helyet kell hagyni a szomszédos elemek, kábelcsatornák és burkolati részek felé.

A korrózióálló DIN-sínnek megfelelő mechanikai stabilitást és kis impedanciájú elektromos kapcsolatot kell biztosítania az eszköz fémrugóival. A sín geometriáját ne deformáld; szükség esetén 20 cm-enként rögzítsd. Más gyártó sínjét WAGO műszaki ellenőrzése és jóváhagyása nélkül ne használd.

A vezérlő felszerelése

Meglévő összeállításban történő cserekor igazítsd a vezérlő horony- és nyelvkapcsolatát a következő I/O-modulhoz.

Pattintsd a vezérlőt a sínre.

Csavarhúzóval fordítsd el a reteszelőtárcsát úgy, hogy annak orra a sín mögé akadjon. Ez megakadályozza a vezérlő elbillenését.

A vezérlő eltávolítása

Feszültségmentesítés után csavarhúzóval fordítsd el a reteszelőtárcsát, hogy annak orra már ne akadjon a sín mögé.

A kioldófület húzva emeld ki a vezérlőt az összeállításból. Ezzel a szomszédos modulok adat- és tápérintkezőinek kapcsolata megszakad.

I/O-modulok behelyezése és eltávolítása

A modulok sorrendjét a terv szerinti potenciálcsoportok és a mechanikai kódolás alapján alakítsd ki. A késes érintkezők élesek; ne érintsd meg őket.

Az I/O-modult a horony- és nyelvkapcsolatokhoz igazítva, a megfelelő jobb oldali/felső irányból helyezd be, majd nyomd a sínre, amíg bepattan. Ellenőrizd, hogy egyenesen és stabilan ül-e.

Eltávolításhoz húzd meg a modul kioldófülét. Ne tedd a modult az aranyozott rugós adatérintkezőire.

A csomópont végére mindig buszlezáró modul szükséges, például 750-600.

Vezeték csatlakoztatása CAGE CLAMP kapocsba

Egy kapocsba csak egy vezetéket csatlakoztass. Több vezeték közösítését előzetes elosztókapcsolással, például átmenő sorkapcsokkal oldd meg.

A CAGE CLAMP nyitásához helyezd a működtetőszerszámot a csatlakozás fölötti nyílásba.

Helyezd a vezetéket a megfelelő vezetéknyílásba.

Húzd ki a szerszámot: a kapocs rögzíti a vezetéket.

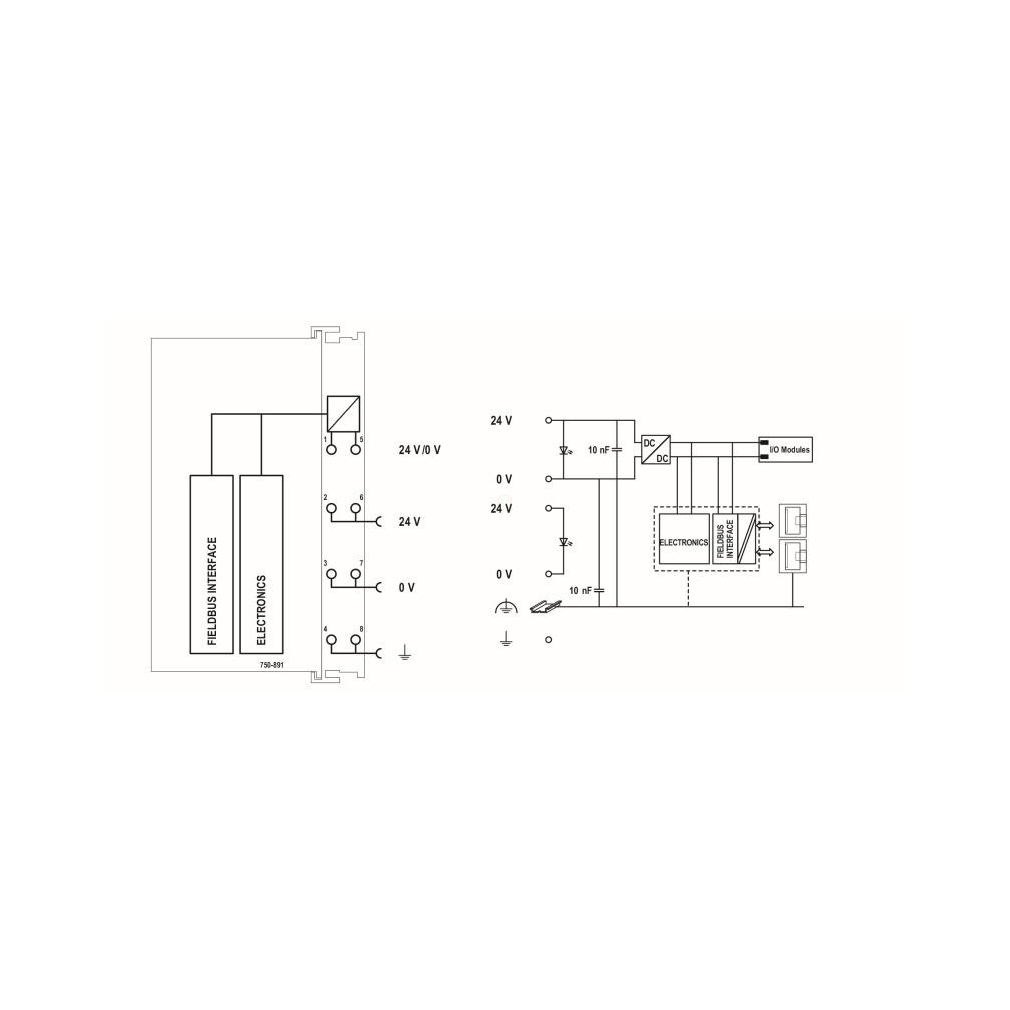

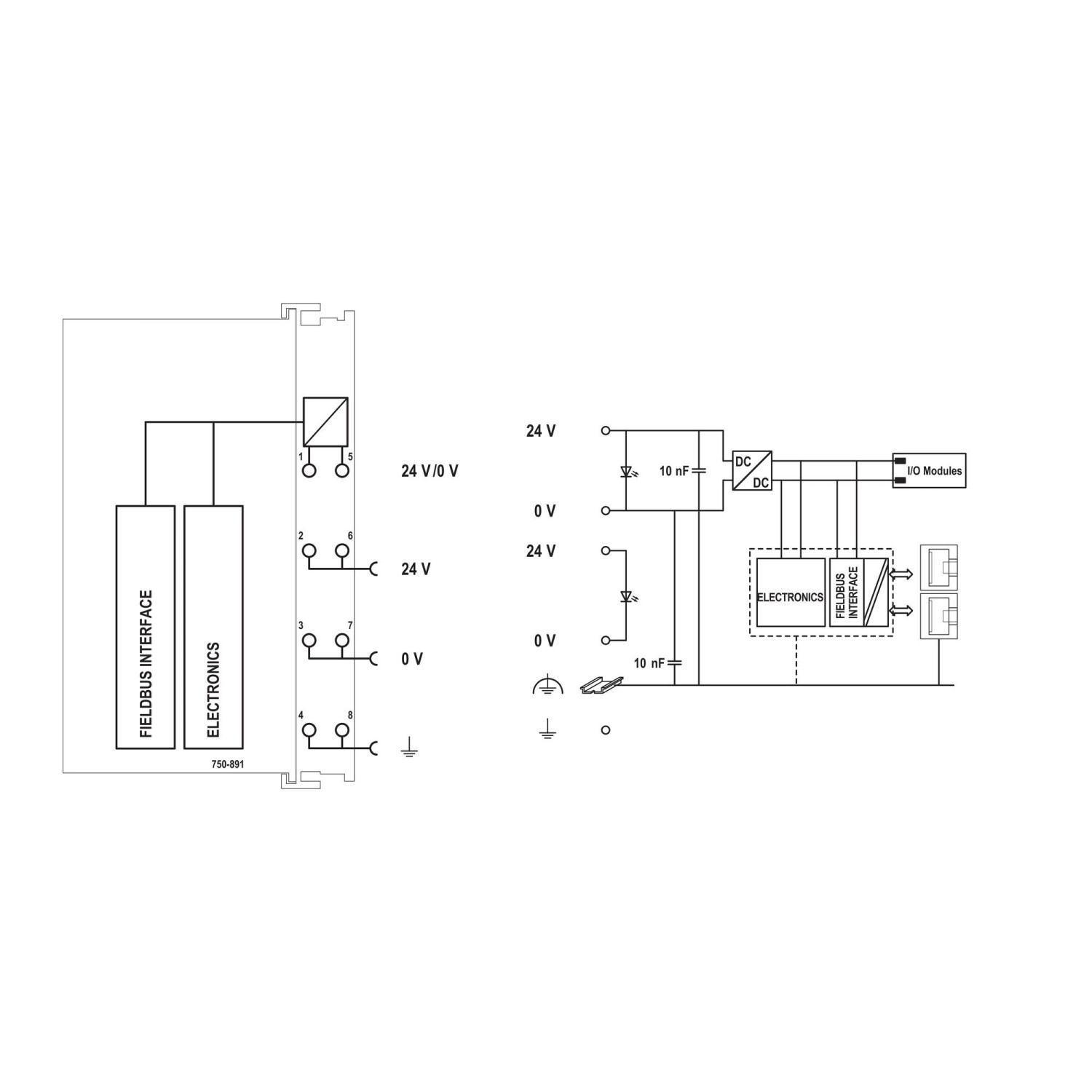

Tápellátás, földelés és árnyékolás

A 24 V-os rendszertáp elé legfeljebb 2 A-es, lomha, legalább 30 V DC névleges feszültségű külső biztosító szükséges. A 24 V-os terepi táp elé legfeljebb 10 A-es, lomha, legalább 30 V DC biztosító szükséges.

A rendszer- és terepi tápellátást különítsd el, hogy a végrehajtói oldali rövidzárlat esetén a busz működőképes maradhasson. A tápegységet az összes I/O-modul és terepi fogyasztó igényére méretezd. Az egyes modulok összesített áramigényének túllépése előtt további rendszertápmodult kell beiktatni.

A rendszer újraindításakor az összes rendszertáppontot egyidejűleg kapcsold ki és vissza. A rendszer feszültségkimaradások áthidalásához külső pufferelést igényel; az IEC 61131-2 szerinti 1–10 ms áthidalást az adott csomópont igényére kell méretezni.

A DIN-sínt földeld. Fém szekrénykerethez szereléskor biztosíts kifogástalan villamos kapcsolatot a sín és a földelt keret között. Szigetelt beépítéskor külön vezetékkel alakítsd ki a földelést a vonatkozó előírások szerint.

A kábelárnyékolást a szekrénybe vagy burkolatba belépésnél, nagy felületen és kis impedanciával kösd a földpotenciálhoz. Az adat- és jelvezetékeket a nagyfeszültségű kábelektől és zavarforrásoktól elkülönítve vezesd. Analóg jelekhez és árnyékolókapcsos modulokhoz árnyékolt jelvezetéket használj.

Speciális alkalmazások feltételei

Robbanásveszélyes környezetben a rendszerhez megfelelő burkolat és az alkalmazásra vonatkozó külön tanúsítási, telepítési feltételek teljesítése szükséges. A hajózási alkalmazások tápellátási szűrésére külön előírások vonatkoznak. Ezekben az alkalmazásokban az általános szerelési lépések önmagukban nem elegendők.

Használati megjegyzés

A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
