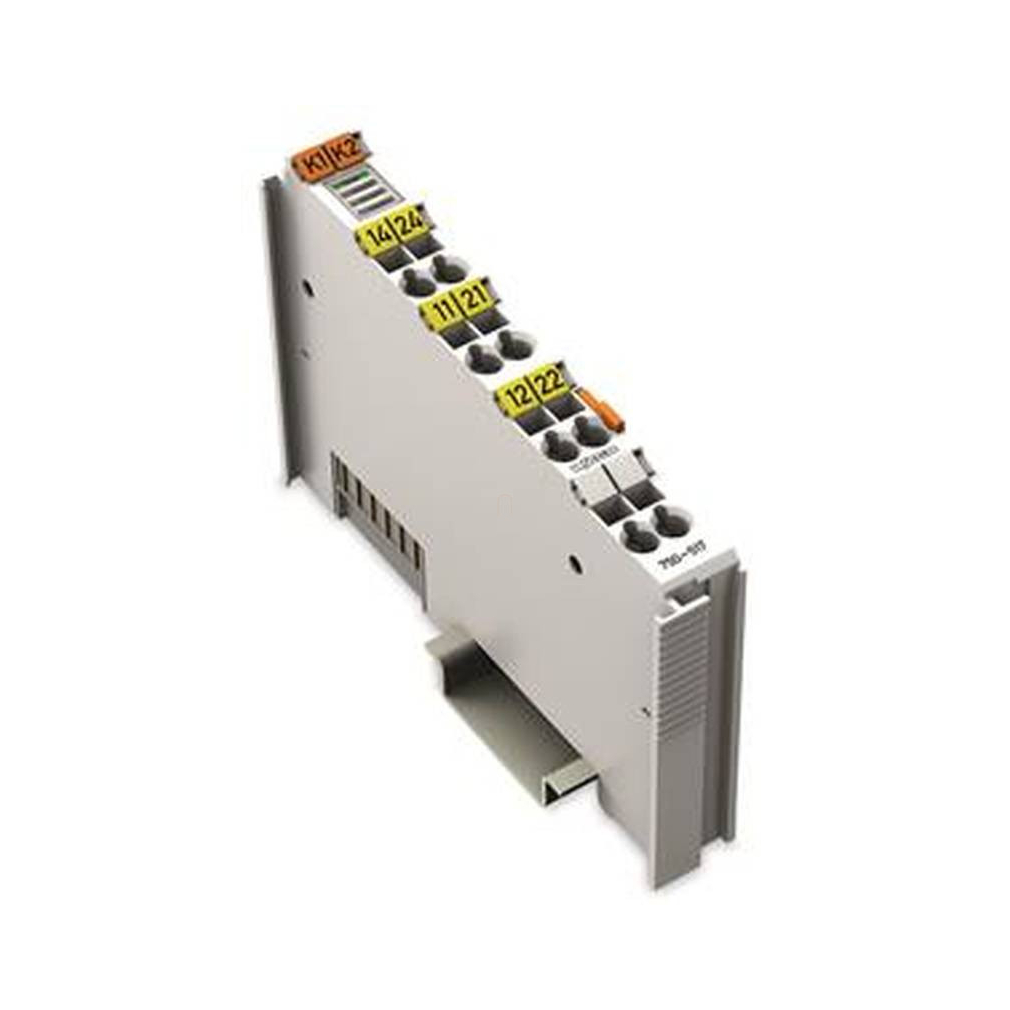

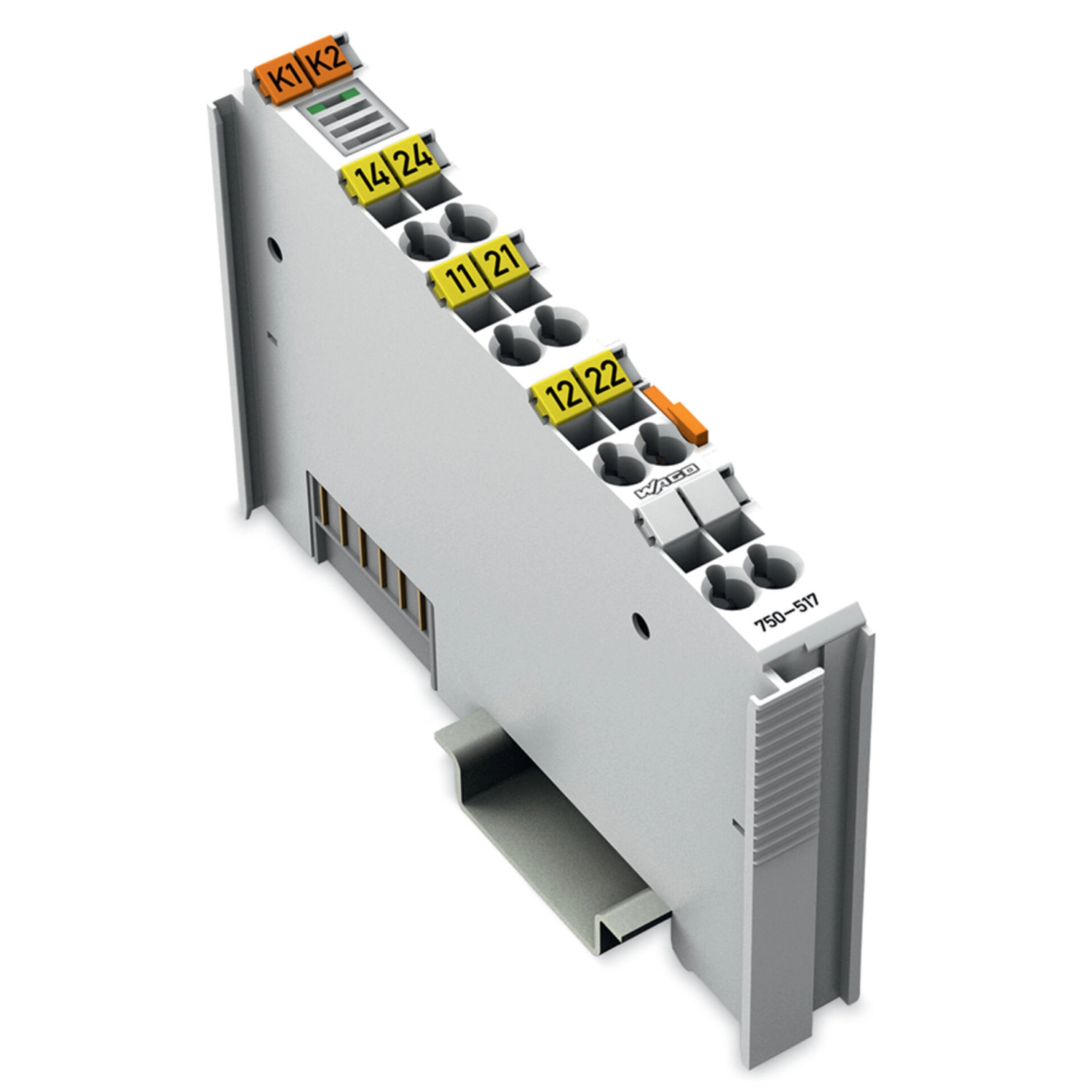

Wago 750-517 2 csatornás relékimeneti modul, 250 VAC, 1 A, potenciálmentes, 2 váltóérintkező
RRP:45 793 Ft
45 335 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
39 485 Ft
nettó 31 091 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A digitális kimeneti modul a vezérlőjelet az automatizálási eszköztől a csatlakoztatott aktorba továbbítja. A belső rendszer feszültsége aktiválja (kapcsolja) a relét. Az alaphelyzetben nyitott (NO) érintkezők elektromosan leválasztottak. A relé állapotát LED jelzi.
A Wago 750-517 kétcsatornás relékimeneti modul két potenciálmentes váltóérintkezővel. A reléket a belső rendszertáp működteti; a kimenetek külön áramkörökben is használhatók. A terhelhetőség feszültségfüggő: 250 V AC vagy 40 V DC mellett 1 A, 300 V DC mellett 0,15 A.
Villamos és működési adatok
| Digitális kimenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jeltípus | Digitális |
| Aktor csatlakozás | 2 x (1 vezetékes) |
| Kimeneti karakterisztika | potenciálmentes |
| Kimeneti adatszélesség (belső) (max.) | 2 bit |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 90 mA |
| Szigetelés | 1500 V (rendszer/terep) |
| Indikátorok | Zöld állapotjelzés mindkét reléhez |
| Kimeneti áramkör kialakítása | 2 váltóérintkező; relé |
| Kapcsolási frekvencia (max.) | 0,1 Hz; Névleges terhelés |
| Behúzási idő (max.) | 8 ms |
| Kiesési idő (max.) | 4 ms |
| Kapcsolási feszültség (max.) | 250 VAC, 300 VDC |
| Kapcsolási áram (max.) | 1 A |
| Kapcsolási áram (megjegyzés) | 1 A - 250 VAC és 40 VDC esetén; 0,15 A - 300 VDC esetén |
| Kapcsolási feszültség (min.) | 12 V |
| Kapcsolási áram (min) | 100 mA |
| Elektromos kapcsolási műveletek (min.) (max. ohmos terhelésnél) | 1 x 10⁶ kapcsolási művelet |
| Mechanikai kapcsolási műveletek (min.) (max. ohmos terhelésnél) | 5 x 10⁶ kapcsolási művelet |

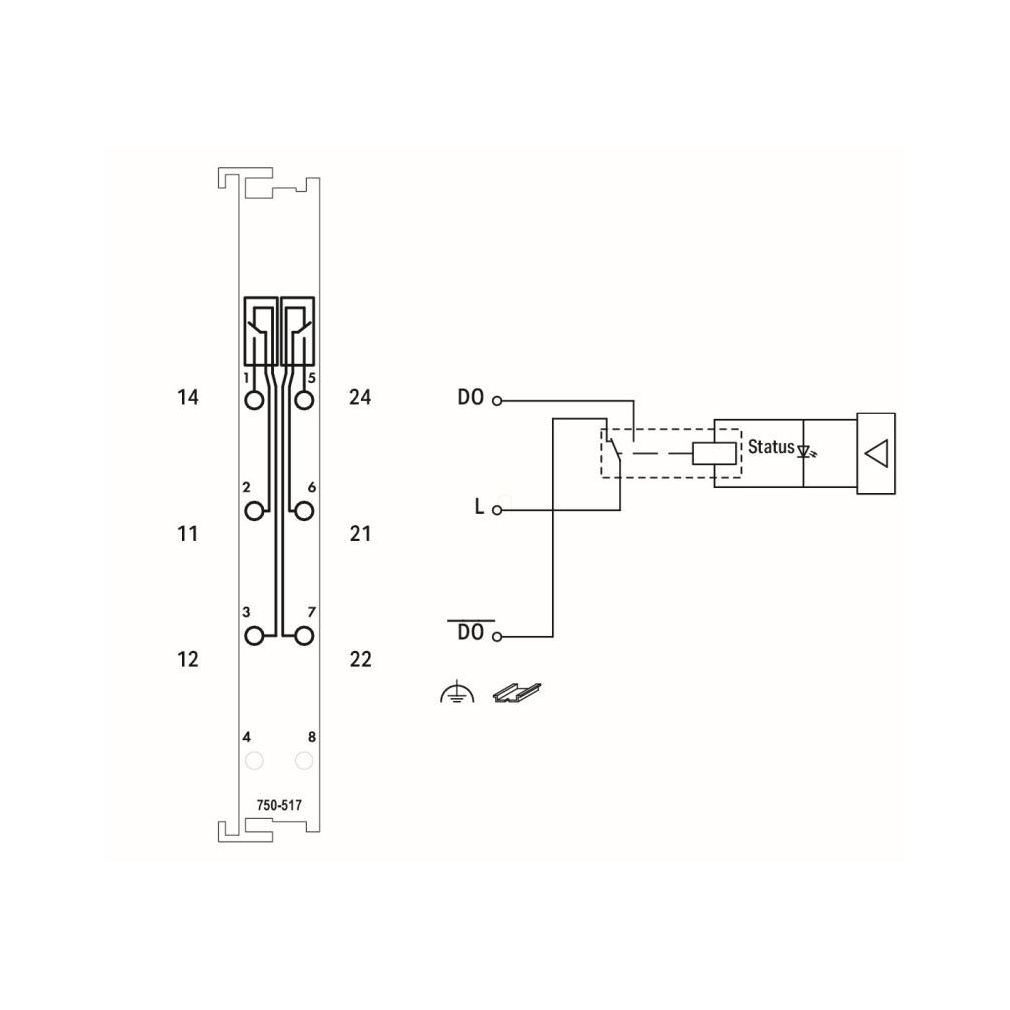

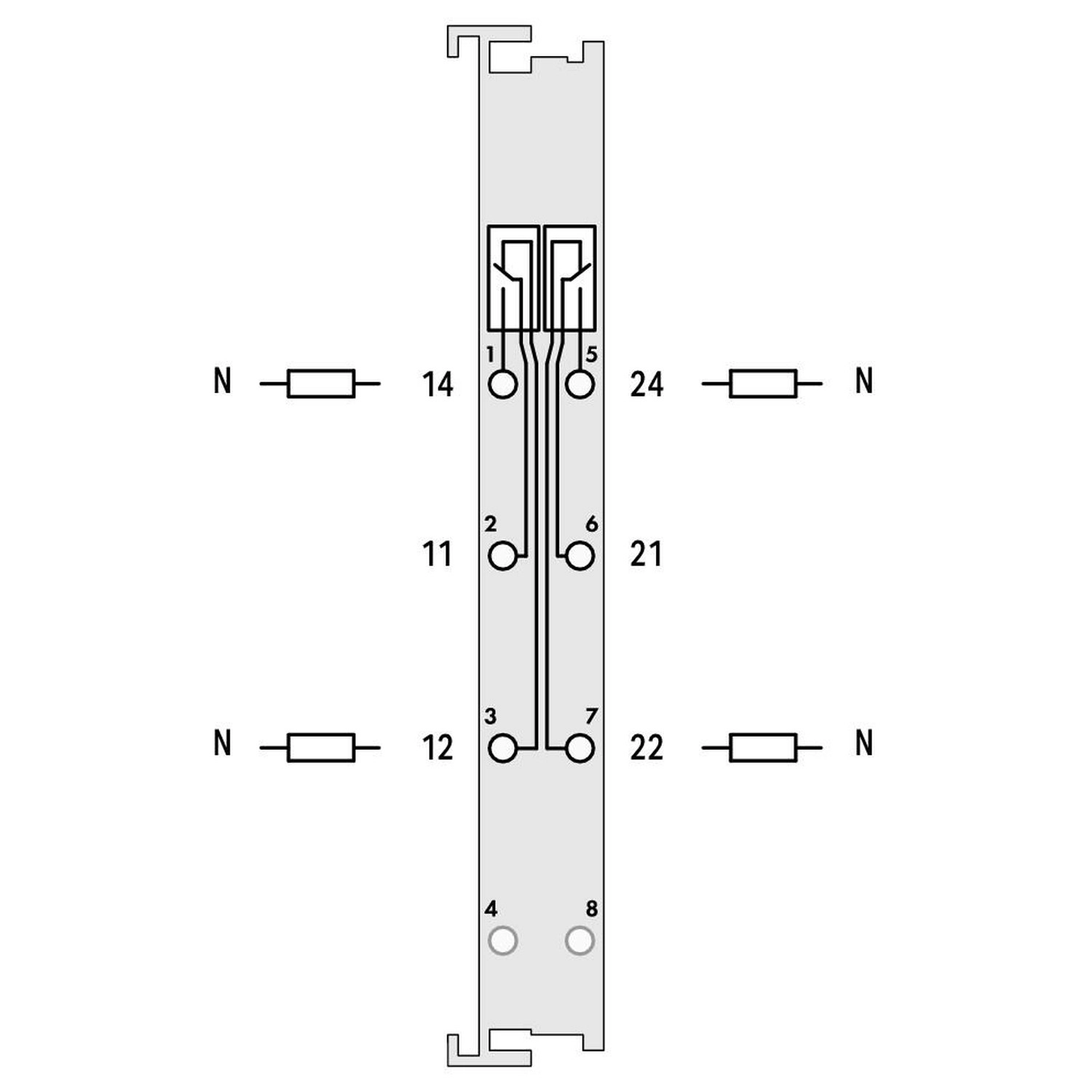

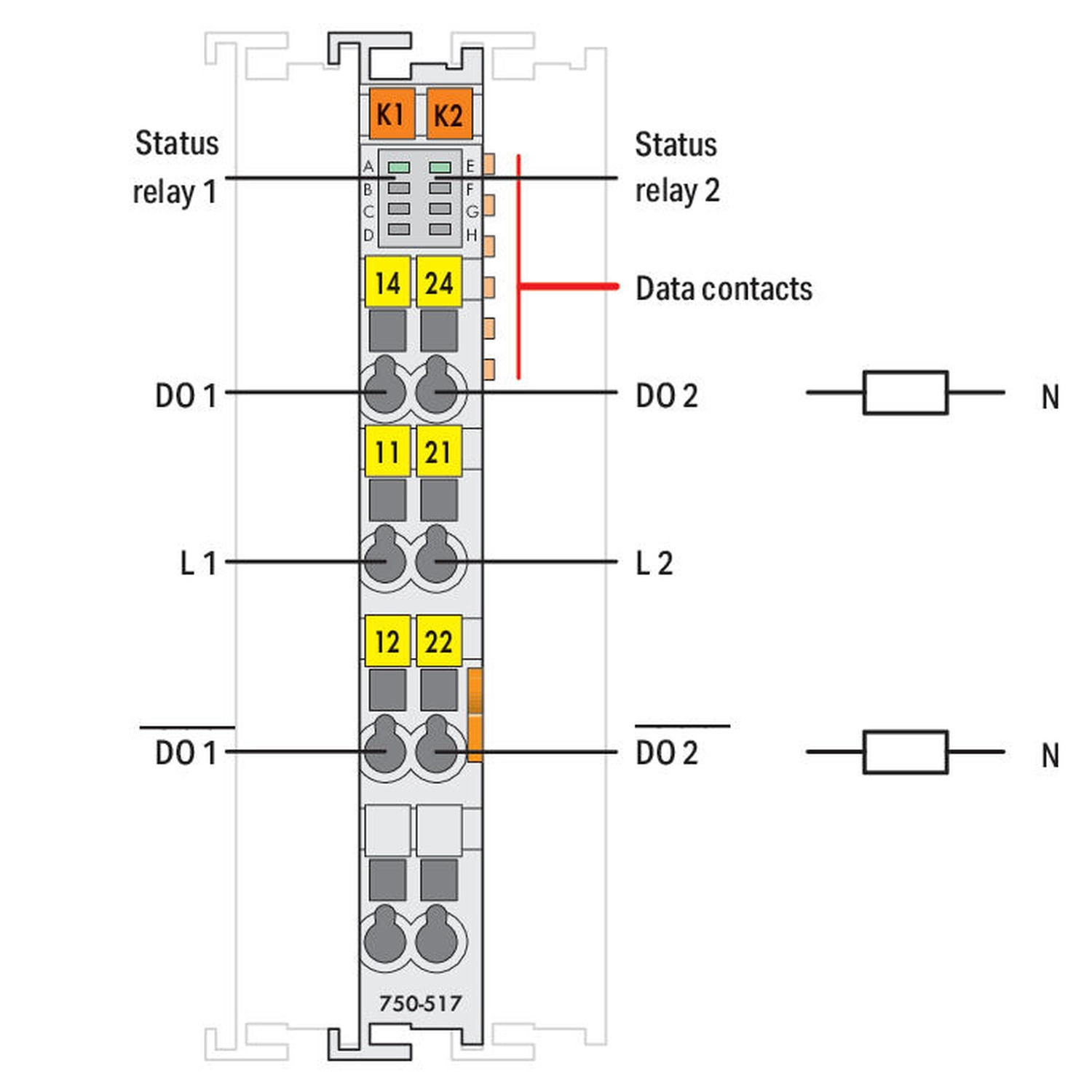

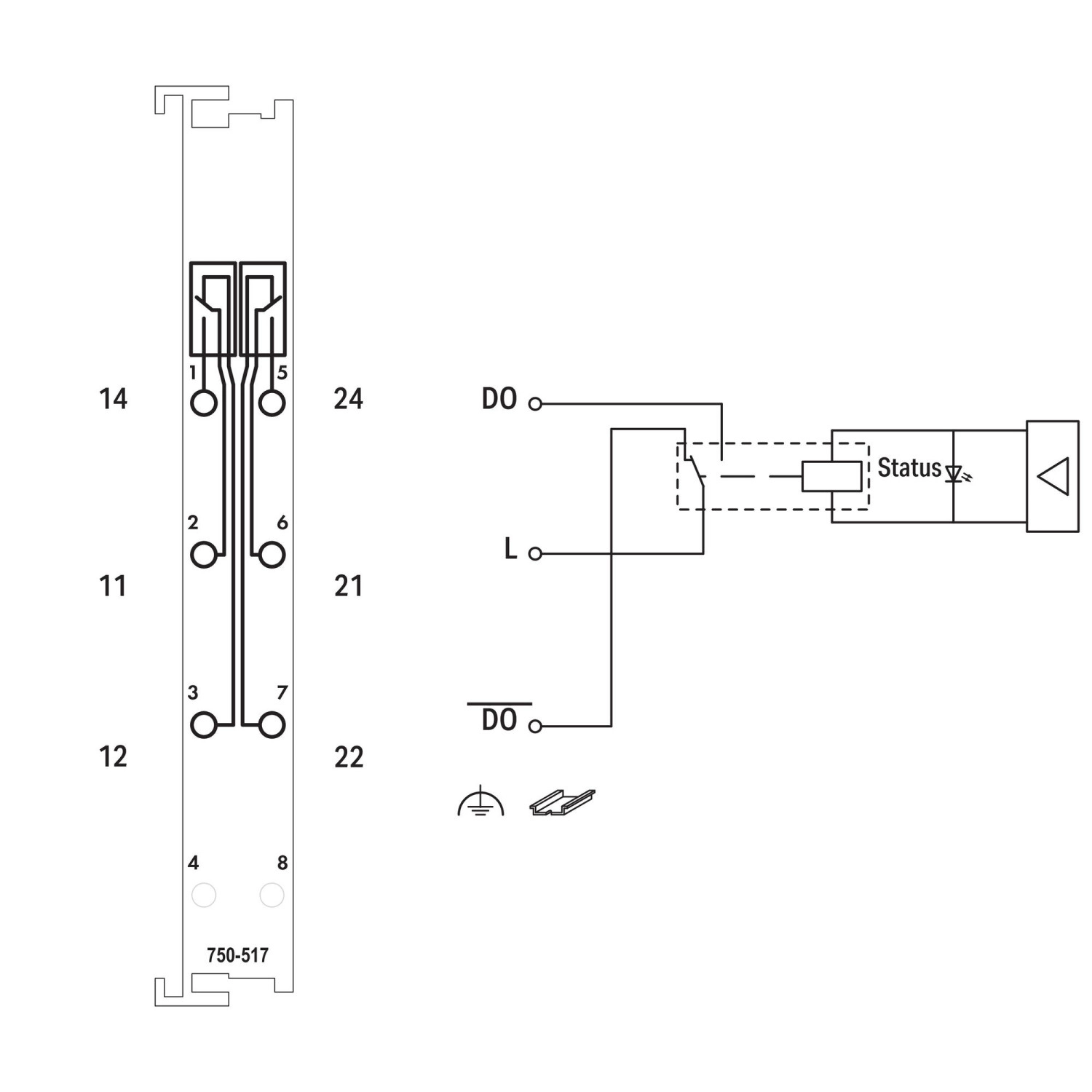

Rajzi kapocskiosztás
| 1. relé | 1-es kapocs: 14, záróérintkező; 2-es: 11, közös; 3-as: 12, nyitóérintkező. |
|---|---|
| 2. relé | 5-ös kapocs: 24, záróérintkező; 6-os: 21, közös; 7-es: 22, nyitóérintkező. |
| Nem kiosztott rajzi pontok | 4/8; a bekötési táblázat nem rendel hozzájuk reléfunkciót. |
| Kikapcsolt reléállapot | 11–12 és 21–22 zárt; 11–14 és 21–24 nyitott. |
| Folyamatkép | B0: DO1; B1: DO2 |
| Tápsínérintkezők | Nincsenek; a következő I/O-modulok terepi ellátásához és szükséges földpotenciáljához tápmodul kell. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
|---|---|
| Csatlakozás típusa (1) | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Érintkező anyaga | Ezüstötvözet |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,02 MJ |
| Tömeg | 52,4 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Szerelési és működési feltételek
| Dokumentum alkalmazási köre | A saját termék- és rendszerkézikönyv, valamint a használt csatoló/vezérlő dokumentációja együtt alkalmazandó. |
|---|---|
| Kezelés | Szerelés, bekötés és eltávolítás csak minden érintett tápforrás lekapcsolása, visszakapcsolás elleni biztosítása és a feszültségmentesség ellenőrzése után. |
| Sín és lezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |
| Védővezető | A terepi pontokon át nem valósítható meg a szükséges védővezető-funkció; a védővezetőt külön kell kialakítani. |
| Induktív terhelés védelme | A terhelésen, a zavar keletkezési helyén, azzal párhuzamosan megfelelő külső védőáramkör szükséges. A kapcsolás és alkatrészek méretezése az AC/DC terheléshez igazítandó. |
| Többfázisú alkalmazás tilalma | A két csatornára háromfázisú rendszer különböző fázisai nem csatlakoztathatók. Szomszédos pontok között legfeljebb 250 V AC engedett. |
| További modulok terepi ellátása | A tápsínérintkezők hiánya miatt külön tápmodul szükséges a következő I/O-modulokhoz. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DOM750 |
| UL, általános környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 22-2219060 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCC | CNCA-C23-01; 2020312310000213; Ex ec nC IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec nC |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi jelölés | PTB0102 és Ex piktogram; tanúsítói jelölés, önmagában nem külön villamos terhelhetőség. |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Austria) | d23da91f-e01d-4b3f-abff-91644fc7d390 |
| SCIP-bejelentés (Belgium) | d2d28e1d-d3b8-483f-9dbf-81e42675a7a2 |
| SCIP-bejelentés (Bulgaria) | c537b2f5-782d-44f4-9345-e26377f4023c |
| SCIP-bejelentés (Czech Republic) | a23ff96e-8fa8-4b83-9bad-ef3b40c053d9 |
| SCIP-bejelentés (Denmark) | f9ed76c2-b698-47ca-9b32-2a4d23d7cf89 |
| SCIP-bejelentés (Finland) | 48f4b362-689d-4783-8fa7-fb8281f4de6d |
| SCIP-bejelentés (France) | f70e38a4-f476-445f-95f0-c1ca99d972b7 |
| SCIP-bejelentés (Germany) | 0f5e785a-f589-4f78-adf2-fee2907ef8d7 |
| SCIP-bejelentés (Hungary) | 347d8628-50d3-4efc-8acf-d1eb35e1e395 |
| SCIP-bejelentés (Italy) | fbb04aab-c065-480e-b1b2-6dc7d281c23d |
| SCIP-bejelentés (Netherlands) | 66ebf648-b44c-4c7b-ac65-eee24ed5c534 |
| SCIP-bejelentés (Poland) | 293c0675-8870-4f73-8eba-0cc7735c4a25 |
| SCIP-bejelentés (Romania) | cdd0b075-ce3a-4c3f-9c2c-1d4260d9f848 |
| SCIP-bejelentés (Sweden) | 06a0fa84-2cff-4b77-b24c-dc99f1acd233 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány csatornát biztosít?
Két kimeneti csatornát.
Milyen sínre szerelhető?
DIN35-sínre.
Milyen vezetékméret csatlakoztatható?
Tömör vagy finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolás 8–9 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-517
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
52,36 g/db
Cikkszám
4045454393519
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-517 2 csatornás relékimeneti modul, 250 VAC, 1 A, potenciálmentes, 2 váltóérintkező műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-517 |
| GTIN / EAN | 4045454393519 |
| Terméktípus | Kétcsatornás, potenciálmentes relékimeneti modul |
Villamos és működési adatok
| Digitális kimenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jeltípus | Digitális |
| Aktor csatlakozás | 2 x (1 vezetékes) |
| Kimeneti karakterisztika | potenciálmentes |
| Kimeneti adatszélesség (belső) (max.) | 2 bit |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 90 mA |
| Szigetelés | 1500 V (rendszer/terep) |
| Indikátorok | Zöld állapotjelzés mindkét reléhez |
| Kimeneti áramkör kialakítása | 2 váltóérintkező; relé |
| Kapcsolási frekvencia (max.) | 0,1 Hz; Névleges terhelés |
| Behúzási idő (max.) | 8 ms |
| Kiesési idő (max.) | 4 ms |
| Kapcsolási feszültség (max.) | 250 VAC, 300 VDC |
| Kapcsolási áram (max.) | 1 A |
| Kapcsolási áram (megjegyzés) | 1 A - 250 VAC és 40 VDC esetén; 0,15 A - 300 VDC esetén |
| Kapcsolási feszültség (min.) | 12 V |
| Kapcsolási áram (min) | 100 mA |
| Elektromos kapcsolási műveletek (min.) (max. ohmos terhelésnél) | 1 x 10⁶ kapcsolási művelet |
| Mechanikai kapcsolási műveletek (min.) (max. ohmos terhelésnél) | 5 x 10⁶ kapcsolási művelet |
Rajzi kapocskiosztás
| 1. relé | 1-es kapocs: 14, záróérintkező; 2-es: 11, közös; 3-as: 12, nyitóérintkező. |
|---|---|
| 2. relé | 5-ös kapocs: 24, záróérintkező; 6-os: 21, közös; 7-es: 22, nyitóérintkező. |
| Nem kiosztott rajzi pontok | 4/8; a bekötési táblázat nem rendel hozzájuk reléfunkciót. |
| Kikapcsolt reléállapot | 11–12 és 21–22 zárt; 11–14 és 21–24 nyitott. |
| Folyamatkép | B0: DO1; B1: DO2 |
| Tápsínérintkezők | Nincsenek; a következő I/O-modulok terepi ellátásához és szükséges földpotenciáljához tápmodul kell. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
|---|---|
| Csatlakozás típusa (1) | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Érintkező anyaga | Ezüstötvözet |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,02 MJ |
| Tömeg | 52,4 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Szerelési és működési feltételek
| Dokumentum alkalmazási köre | A saját termék- és rendszerkézikönyv, valamint a használt csatoló/vezérlő dokumentációja együtt alkalmazandó. |
|---|---|
| Kezelés | Szerelés, bekötés és eltávolítás csak minden érintett tápforrás lekapcsolása, visszakapcsolás elleni biztosítása és a feszültségmentesség ellenőrzése után. |
| Sín és lezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |
| Védővezető | A terepi pontokon át nem valósítható meg a szükséges védővezető-funkció; a védővezetőt külön kell kialakítani. |
| Induktív terhelés védelme | A terhelésen, a zavar keletkezési helyén, azzal párhuzamosan megfelelő külső védőáramkör szükséges. A kapcsolás és alkatrészek méretezése az AC/DC terheléshez igazítandó. |
| Többfázisú alkalmazás tilalma | A két csatornára háromfázisú rendszer különböző fázisai nem csatlakoztathatók. Szomszédos pontok között legfeljebb 250 V AC engedett. |
| További modulok terepi ellátása | A tápsínérintkezők hiánya miatt külön tápmodul szükséges a következő I/O-modulokhoz. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DOM750 |
| UL, általános környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 22-2219060 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCC | CNCA-C23-01; 2020312310000213; Ex ec nC IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec nC |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi jelölés | PTB0102 és Ex piktogram; tanúsítói jelölés, önmagában nem külön villamos terhelhetőség. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85371098990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| eCl@ss 10.0 | 27-24-26-04 |
|---|---|
| eCl@ss 9.0 | 27-24-26-04 |
| ETIM 8.0 | EC001599 |
| ETIM 7.0 | EC001599 |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Austria) | d23da91f-e01d-4b3f-abff-91644fc7d390 |
| SCIP-bejelentés (Belgium) | d2d28e1d-d3b8-483f-9dbf-81e42675a7a2 |
| SCIP-bejelentés (Bulgaria) | c537b2f5-782d-44f4-9345-e26377f4023c |
| SCIP-bejelentés (Czech Republic) | a23ff96e-8fa8-4b83-9bad-ef3b40c053d9 |
| SCIP-bejelentés (Denmark) | f9ed76c2-b698-47ca-9b32-2a4d23d7cf89 |
| SCIP-bejelentés (Finland) | 48f4b362-689d-4783-8fa7-fb8281f4de6d |
| SCIP-bejelentés (France) | f70e38a4-f476-445f-95f0-c1ca99d972b7 |
| SCIP-bejelentés (Germany) | 0f5e785a-f589-4f78-adf2-fee2907ef8d7 |
| SCIP-bejelentés (Hungary) | 347d8628-50d3-4efc-8acf-d1eb35e1e395 |
| SCIP-bejelentés (Italy) | fbb04aab-c065-480e-b1b2-6dc7d281c23d |
| SCIP-bejelentés (Netherlands) | 66ebf648-b44c-4c7b-ac65-eee24ed5c534 |
| SCIP-bejelentés (Poland) | 293c0675-8870-4f73-8eba-0cc7735c4a25 |
| SCIP-bejelentés (Romania) | cdd0b075-ce3a-4c3f-9c2c-1d4260d9f848 |
| SCIP-bejelentés (Sweden) | 06a0fa84-2cff-4b77-b24c-dc99f1acd233 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 18.06.2024 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-517 2 csatornás relékimeneti modul, 250 VAC, 1 A, potenciálmentes, 2 váltóérintkező használati útmutató
Biztonsági előkészítés
1
A szerelést és üzembe helyezést megfelelően képzett villamos szakember végezze. A használt csatoló/vezérlő saját dokumentációját is figyelembe kell venni.
2
Minden tápforrást kapcsolj le szerelés, bekötés, hibakeresés és karbantartás előtt; ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást.
3
A nyitott rendszert megfelelő szekrénybe, burkolatba vagy villamos üzemi helyiségbe szereld, csak jogosult személyek számára hozzáférhetően. Száraz beltéri alkalmazásra készült; víz ellen az IP20 nem véd.
4
Lakókörnyezetben, üzleti vagy kereskedelmi térben csak a szükséges zavarkibocsátási határértékek teljesülése mellett alkalmazható a rendszer.
5
Biztosíts megfelelő földelést és kifogástalan villamos kapcsolatot a DIN-sín és a keret/burkolat között; veszélyes aktív feszültség használatakor a DIN-sínt PE-re kell kötni.
6
Tartsd be az ESD-védelmet: a személyzet, munkahely és csomagolás megfelelő földelését. Ne érintsd az adatérintkezőket, és ne tedd a készüléket az adat- vagy tápsínérintkezőkre.
7
Sérült vagy deformált érintkezős készüléket ne helyezz üzembe. A házat ne nyisd ki, és védd a rendszert vezető szennyeződésektől, aeroszoltól, szilikontól és trigliceridektől; szükség esetén ezeknek ellenálló burkolatot alkalmazz.
8
A készüléket csak saját megengedett környezeti és villamos tartományain belül használd. Robbanásveszélyes alkalmazáshoz az adott készülék jelölése és a teljes, érvényes Ex-dokumentáció követendő.
Modul behelyezése
1
A szakmailag megtervezett sorrendben, a fejállomástól balról jobbra haladva szereld a modulokat a DIN-sínre.
2
Illeszd a vezetőhornyokat és rugós vezetést a szomszédos egységekhez.
3
Nyomd a modult az összeállításba, amíg a DIN-sínre pattan; ellenőrizd a stabil ülését.
A 750-es modul eltávolítása
1
Feszültségmentes állapotban húzd fel a narancssárga kioldófület.
2
A kioldófülnél húzd ki a modult a szerelvényből.
Saját kapocskiosztás
| 1. relé | 1-es kapocs: 14, záróérintkező; 2-es: 11, közös; 3-as: 12, nyitóérintkező. |
|---|---|
| 2. relé | 5-ös kapocs: 24, záróérintkező; 6-os: 21, közös; 7-es: 22, nyitóérintkező. |
| Nem kiosztott rajzi pontok | 4/8; a bekötési táblázat nem rendel hozzájuk reléfunkciót. |
| Kikapcsolt reléállapot | 11–12 és 21–22 zárt; 11–14 és 21–24 nyitott. |
| Folyamatkép | B0: DO1; B1: DO2 |
| Tápsínérintkezők | Nincsenek; a következő I/O-modulok terepi ellátásához és szükséges földpotenciáljához tápmodul kell. |
Saját alkalmazási feltételek
| Dokumentum alkalmazási köre | A saját termék- és rendszerkézikönyv, valamint a használt csatoló/vezérlő dokumentációja együtt alkalmazandó. |
|---|---|
| Kezelés | Szerelés, bekötés és eltávolítás csak minden érintett tápforrás lekapcsolása, visszakapcsolás elleni biztosítása és a feszültségmentesség ellenőrzése után. |
| Sín és lezárás | DIN35-sín; a csomópont végére 750-600 buszlezáró szükséges. |
| Védővezető | A terepi pontokon át nem valósítható meg a szükséges védővezető-funkció; a védővezetőt külön kell kialakítani. |
| Induktív terhelés védelme | A terhelésen, a zavar keletkezési helyén, azzal párhuzamosan megfelelő külső védőáramkör szükséges. A kapcsolás és alkatrészek méretezése az AC/DC terheléshez igazítandó. |
| Többfázisú alkalmazás tilalma | A két csatornára háromfázisú rendszer különböző fázisai nem csatlakoztathatók. Szomszédos pontok között legfeljebb 250 V AC engedett. |
| További modulok terepi ellátása | A tápsínérintkezők hiánya miatt külön tápmodul szükséges a következő I/O-modulokhoz. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
