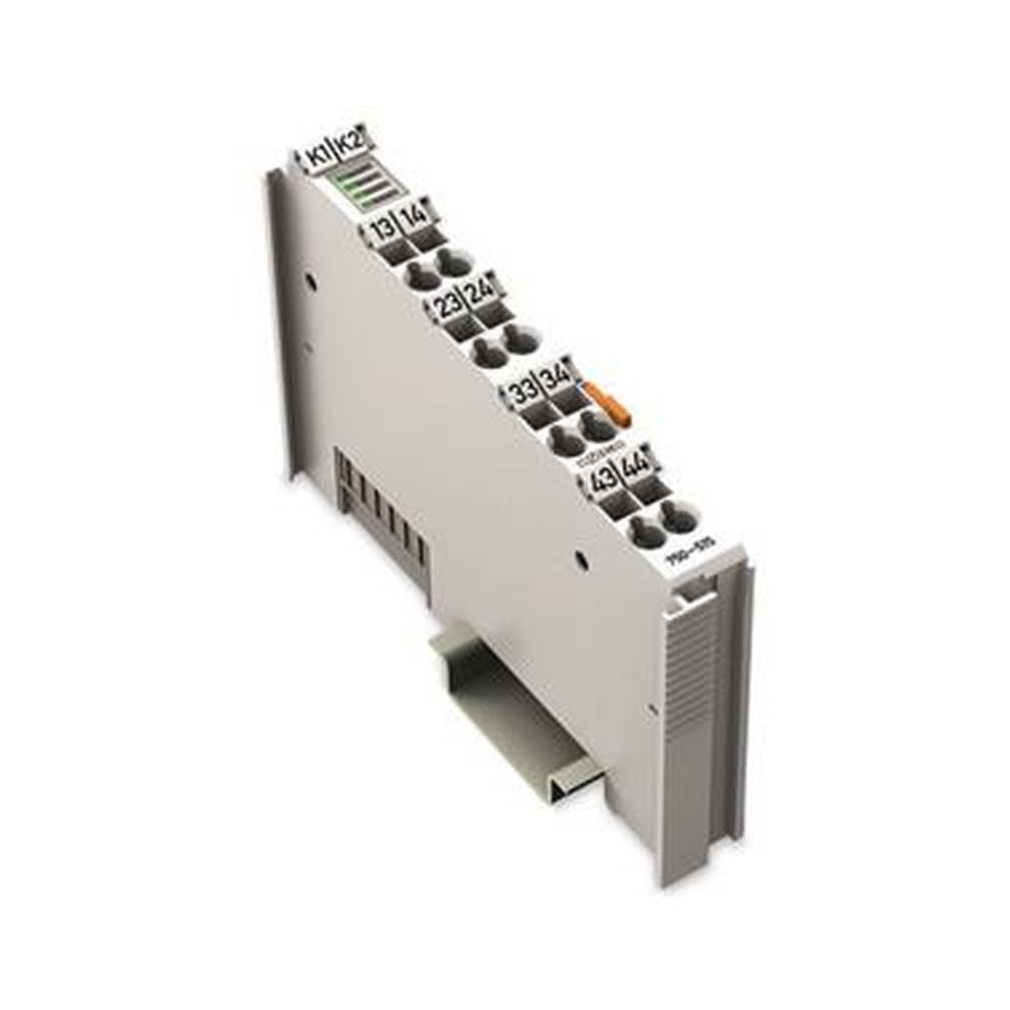

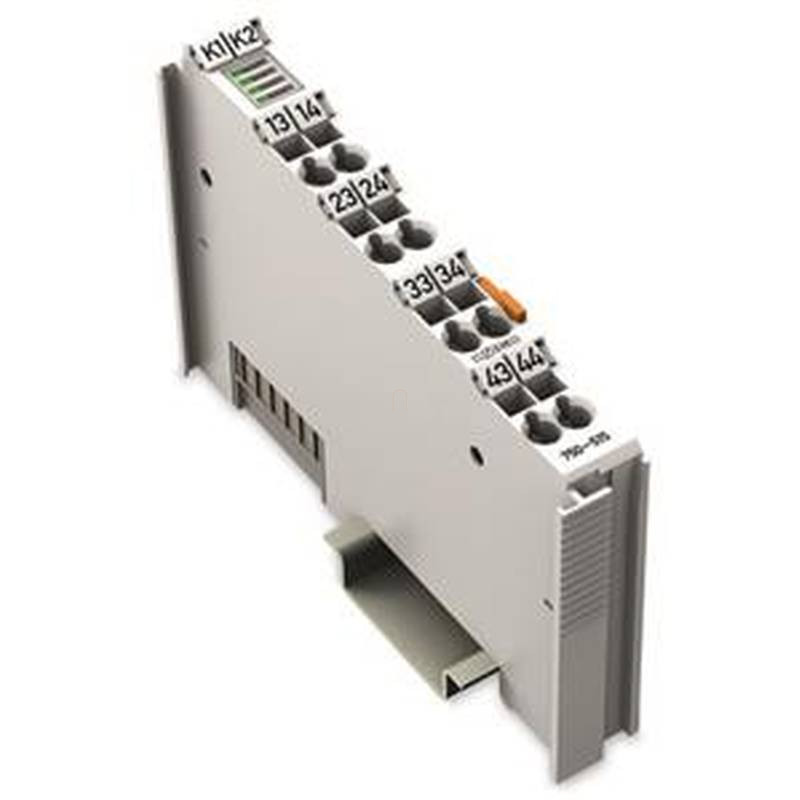

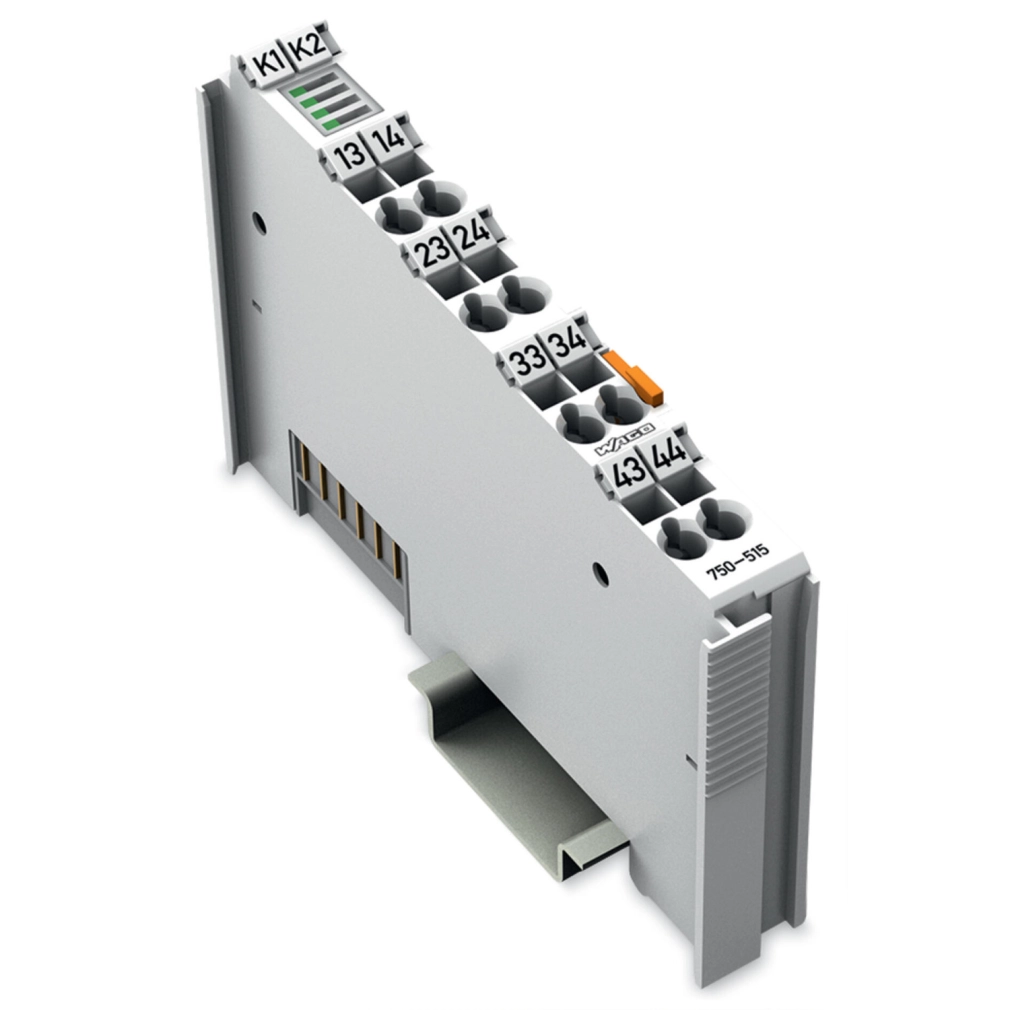

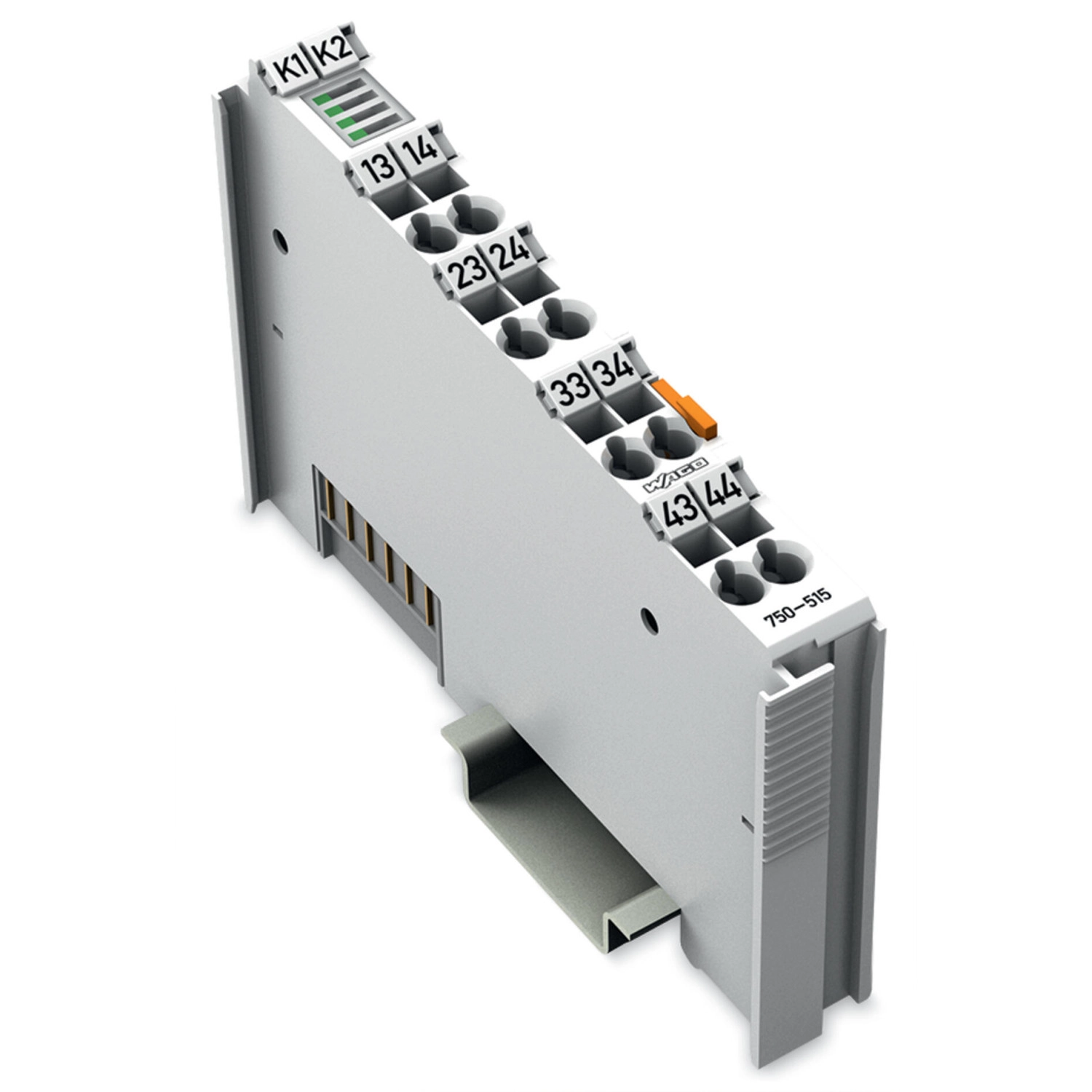

Wago 750-515 4 csatornás relékimeneti modul, 250 VAC, 2,0 A, Potenciálmentes, 4 záróérintkező
RRP:70 180 Ft
69 479 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
60 513 Ft
nettó 47 648 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A digitális kimeneti modul a vezérlőjelet az automatizálási eszköztől a csatlakoztatott aktorba továbbítja. A belső rendszer feszültsége aktiválja (kapcsolja) a relét. Az alaphelyzetben nyitott (NO) érintkezők elektromosan leválasztottak. A relé állapotát LED jelzi
A Wago 750-515 négycsatornás relékimeneti modul. Négy, alaphelyzetben nyitott, potenciálmentes reléérintkezővel továbbítja a vezérlőjeleket az aktorok felé. A reléket a belső rendszerfeszültség működteti, állapotukat LED jelzi.
Működés
| Funkció | Négy, alaphelyzetben nyitott, potenciálmentes reléérintkezővel továbbítja a vezérlőjeleket az aktorok felé. A reléket a belső rendszerfeszültség működteti, állapotukat LED jelzi. |
|---|
Jeltechnika
| Csatornák száma összesen (modul) | 4 |
|---|---|
| Jel típusa | Digitális |
| Digitális kimenetek száma | 4 |
| Kapcsolási frekvencia (max.) | 0,33 Hz; 3 A / 250 VAC, 30 VDC |
| Aktorcsatlakozás | 4 x (1 vezetékes) |
| Kimeneti áramkör kialakítása | 4 záróérintkező (relé) |
| Kimeneti karakterisztika | potenciálmentes |
| Behúzási idő (max.) | 10 ms |
| Kiesési idő (max.) | 5 ms |
| Kapcsolási feszültség (max.) | 250 VAC; 30 VDC; 110 VDC - 0,4 A esetén |
| Kapcsolási áram (max.) | 2 A |
| Kapcsolási teljesítmény | 1250 VA / 150 W; cos max. = 0,4; L/R max. = 7 ms |
| Elektromos kapcsolási műveletek (min.) (max. ohmos terhelésnél) | 100 x 10³ kapcsolási művelet |
| Mechanikai kapcsolási műveletek (min.) (max. ohmos terhelésnél) | 20 x 10⁶ kapcsolási művelet |
| Kimeneti adatszélesség (belső) (max.) | 4 bit |
| Prellézési idő (tipikus) | 1 ms |
| Kapcsolási frekvencia (max.) (2) | 0,1 Hz; 5 A / 250 VAC, 30 VDC |
| Kapcsolási áram (megjegyzés) | 5 A egyszeri csatorna használat esetén |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 95 mA |
| Szigetelés | 1500 V (rendszer/terep) |

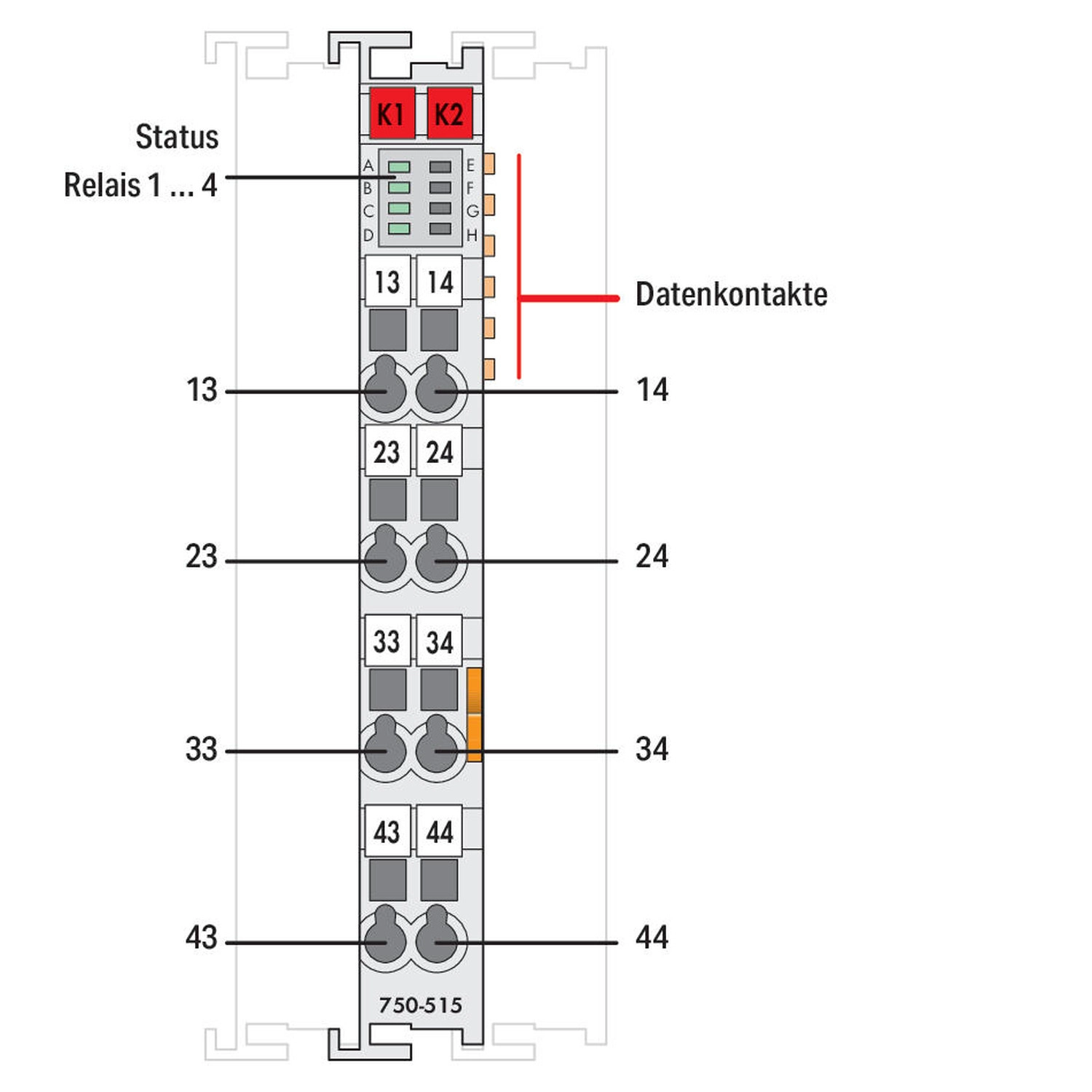

| Indikátorok | Zöld A–D LED: az 1–4. relé állapota. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP (kimenetek) |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Kimenet |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,876 MJ |
| Tömeg | 56 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |

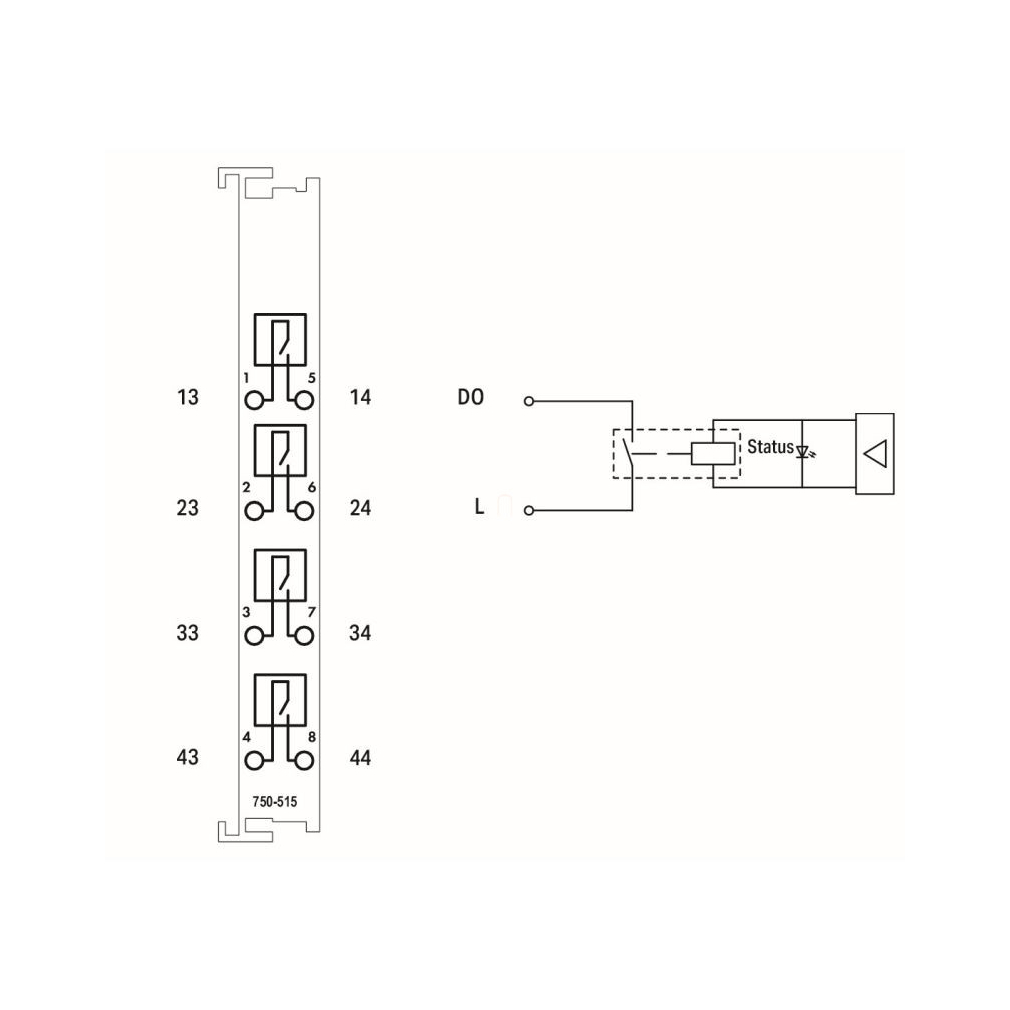

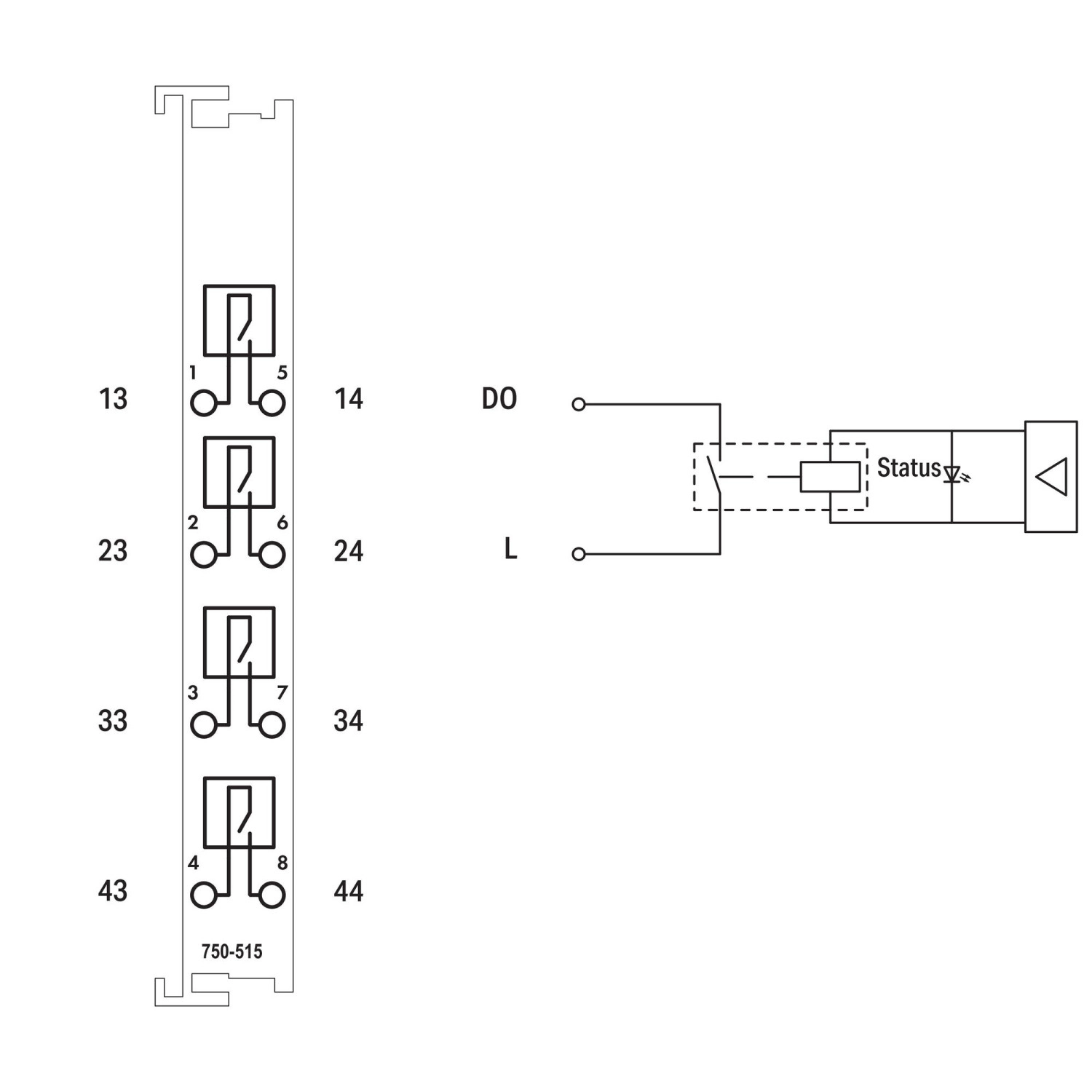

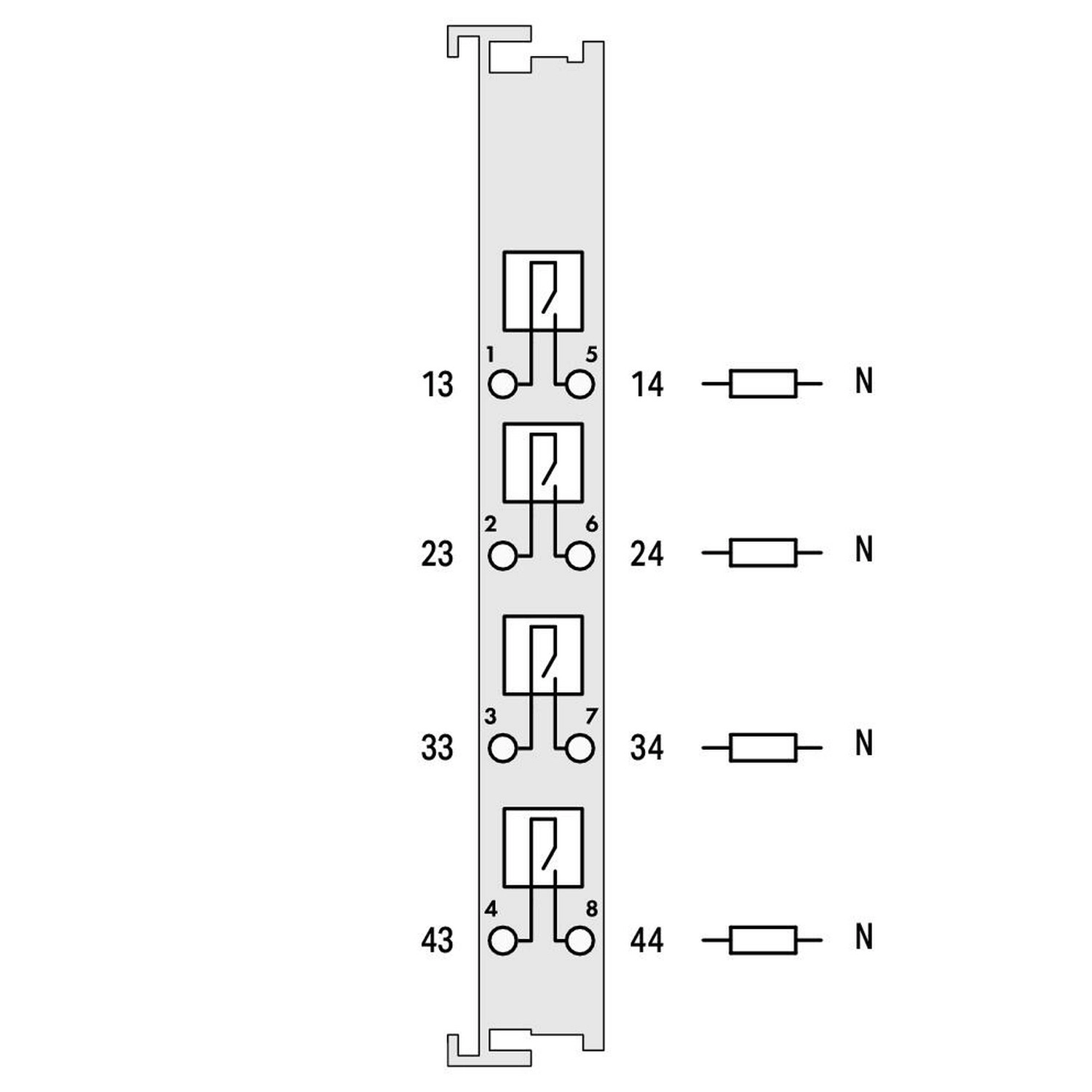

Reléérintkezők kiosztása
| 1. relé | 13–14; fizikai kapocs: 1 és 5. |
|---|---|
| 2. relé | 23–24; fizikai kapocs: 2 és 6. |
| 3. relé | 33–34; fizikai kapocs: 3 és 7. |
| 4. relé | 43–44; fizikai kapocs: 4 és 8. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03080 |
|---|---|
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-DOM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) - E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec nC |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | a8b73560-481b-4441-a78b-11faa5614574 |
| SCIP; Belgium | f24bc507-3fff-4ffb-ac55-a0516735bf26 |
| SCIP; Bulgária | 0d742261-d0b2-4806-ba8c-5cff39b884c5 |
| SCIP; Csehország | 0cab1452-cede-48ae-a50b-157080a037e6 |
| SCIP; Dánia | 194acc59-a146-4283-9171-0245b2152843 |
| SCIP; Finnország | ef0ef269-7971-4da6-8edb-dc1dfa5e6d8c |
| SCIP; Franciaország | b0719c0a-b5ab-4936-b6b4-a4ecee6ac9cd |
| SCIP; Németország | 11354f21-c9db-4a91-b45d-36a1f48fc0dc |
| SCIP; Magyarország | f3c22339-87b2-452f-9782-e64332128b03 |
| SCIP; Olaszország | 16fa9cb3-16d4-4edf-abf1-04bb9be3595b |
| SCIP; Hollandia | 82d9b776-11e0-43c0-8828-01bfc4ab93b4 |
| SCIP; Lengyelország | c135c976-6392-47f7-a88b-7f452c2ef4ca |
| SCIP; Románia | fa7819e1-4e88-47e6-a1f7-684384e78e1e |
| SCIP; Svédország | 9efe319a-ad5b-4f2a-8247-5b8841527d74 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Szakember és dokumentáció | A szerelést és csatlakoztatást megfelelően képzett villamos szakember végezze. A termék, a buszcsatoló vagy vezérlő és a rendszer vonatkozó gyári előírásait együttesen be kell tartani. |
|---|---|
| Feszültségmentesítés | Munka előtt minden táplálást kapcsolj ki, akadályozd meg a véletlen visszakapcsolást, és ellenőrizd a feszültségmentességet. |
| Beépítés | A nyitott kialakítású készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak feljogosított szakember férhessen hozzá, kulccsal vagy szerszámmal. |
| ESD-védelem | Gondoskodj a személyzet, a munkaterület és a csomagolás megfelelő földeléséről, és tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. |
Vezeték-előkészítés
| Vezetékanyag | Réz. |
|---|---|
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Kapocspont nyitása | A működtetőszerszámot egyenesen vezesd a vezetéknyílás fölötti téglalap alakú működtetőnyílásba. |
|---|---|
| 2. Vezeték behelyezése | A lecsupaszolt vezetéket vezesd a kerek csatlakozónyílásba. |
| 3. Kapocspont zárása | Húzd ki a működtetőszerszámot; a kapocspont rögzíti a vezetéket. |
Reléérintkezők és terhelésvédelmi feltételek
| Védővezető | I. érintésvédelmi osztályú aktornál a védővezetőt külön, az aktorhoz csatlakoztasd; a modul reléérintkezői nem PE-csatlakozások. |
|---|---|
| II. és III. érintésvédelmi osztály | A gyári példák védőszigetelt, illetve biztonsági törpefeszültségű aktorokra vonatkoznak. |
| Induktív terhelés | A kikapcsoláskor keletkező tranzienseket külső védőkapcsolással kell korlátozni. A védőkapcsolást közvetlenül a zavarforrásnál, a fogyasztóval párhuzamosan helyezd el. |
| Dióda | Hosszú járulékos kikapcsolási késleltetés; meghatározott UD korlátozási feszültség, nem bipoláris. Egyszerű, gazdaságos és megbízható; a csillapítás csak a terhelési ellenálláson történik. |
| Zener-dióda és dióda | Közepes vagy rövid járulékos kikapcsolási késleltetés; meghatározott UZD korlát, nem bipoláris; csillapítás csak UZD fölött. |
| Szuppresszordióda | Közepes vagy rövid járulékos kikapcsolási késleltetés; meghatározott UZD korlát, bipoláris; pozitív és negatív csúcsokhoz és AC-feszültséghez is megfelelő, a csillapítás csak UZD fölött érvényesül. |
| Varisztor | Közepes vagy rövid járulékos kikapcsolási késleltetés; meghatározott UVDR korlát, bipoláris. Nagy teljesítmény elnyelésére és AC-feszültségre is megfelelő; csillapítás csak UVDR fölött. |
| R/C-tag | Közepes vagy rövid járulékos kikapcsolási késleltetés; nincs meghatározott indukciósfeszültség-korlát, bipoláris. AC-feszültséghez is megfelelő, szintfüggetlen nagyfrekvenciás csillapítás; pontos méretezés szükséges, nagy bekapcsolási árammal. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
8–9 mm; a saját vezetékfajtára és keresztmetszetre megadott tartományt is be kell tartani.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-515
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
70,8 g/db
Cikkszám
4055143512831
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-515 4 csatornás relékimeneti modul, 250 VAC, 2,0 A, Potenciálmentes, 4 záróérintkező műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-515 |
| GTIN / EAN | 4055143512831 |
| Terméktípus | Négycsatornás relékimeneti modul |
Működés
| Funkció | Négy, alaphelyzetben nyitott, potenciálmentes reléérintkezővel továbbítja a vezérlőjeleket az aktorok felé. A reléket a belső rendszerfeszültség működteti, állapotukat LED jelzi. |
|---|
Jeltechnika
| Csatornák száma összesen (modul) | 4 |
|---|---|
| Jel típusa | Digitális |
| Digitális kimenetek száma | 4 |
| Kapcsolási frekvencia (max.) | 0,33 Hz; 3 A / 250 VAC, 30 VDC |
| Aktorcsatlakozás | 4 x (1 vezetékes) |
| Kimeneti áramkör kialakítása | 4 záróérintkező (relé) |
| Kimeneti karakterisztika | potenciálmentes |
| Behúzási idő (max.) | 10 ms |
| Kiesési idő (max.) | 5 ms |
| Kapcsolási feszültség (max.) | 250 VAC; 30 VDC; 110 VDC - 0,4 A esetén |
| Kapcsolási áram (max.) | 2 A |
| Kapcsolási teljesítmény | 1250 VA / 150 W; cos max. = 0,4; L/R max. = 7 ms |
| Elektromos kapcsolási műveletek (min.) (max. ohmos terhelésnél) | 100 x 10³ kapcsolási művelet |
| Mechanikai kapcsolási műveletek (min.) (max. ohmos terhelésnél) | 20 x 10⁶ kapcsolási művelet |
| Kimeneti adatszélesség (belső) (max.) | 4 bit |
| Prellézési idő (tipikus) | 1 ms |
| Kapcsolási frekvencia (max.) (2) | 0,1 Hz; 5 A / 250 VAC, 30 VDC |
| Kapcsolási áram (megjegyzés) | 5 A egyszeri csatorna használat esetén |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 95 mA |
| Szigetelés | 1500 V (rendszer/terep) |
| Indikátorok | Zöld A–D LED: az 1–4. relé állapota. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP (kimenetek) |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Kimenet |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,876 MJ |
| Tömeg | 56 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Reléérintkezők kiosztása
| 1. relé | 13–14; fizikai kapocs: 1 és 5. |
|---|---|
| 2. relé | 23–24; fizikai kapocs: 2 és 6. |
| 3. relé | 33–34; fizikai kapocs: 3 és 7. |
| 4. relé | 43–44; fizikai kapocs: 4 és 8. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03080 |
|---|---|
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-DOM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) - E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec nC |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | a8b73560-481b-4441-a78b-11faa5614574 |
| SCIP; Belgium | f24bc507-3fff-4ffb-ac55-a0516735bf26 |
| SCIP; Bulgária | 0d742261-d0b2-4806-ba8c-5cff39b884c5 |
| SCIP; Csehország | 0cab1452-cede-48ae-a50b-157080a037e6 |
| SCIP; Dánia | 194acc59-a146-4283-9171-0245b2152843 |
| SCIP; Finnország | ef0ef269-7971-4da6-8edb-dc1dfa5e6d8c |
| SCIP; Franciaország | b0719c0a-b5ab-4936-b6b4-a4ecee6ac9cd |
| SCIP; Németország | 11354f21-c9db-4a91-b45d-36a1f48fc0dc |
| SCIP; Magyarország | f3c22339-87b2-452f-9782-e64332128b03 |
| SCIP; Olaszország | 16fa9cb3-16d4-4edf-abf1-04bb9be3595b |
| SCIP; Hollandia | 82d9b776-11e0-43c0-8828-01bfc4ab93b4 |
| SCIP; Lengyelország | c135c976-6392-47f7-a88b-7f452c2ef4ca |
| SCIP; Románia | fa7819e1-4e88-47e6-a1f7-684384e78e1e |
| SCIP; Svédország | 9efe319a-ad5b-4f2a-8247-5b8841527d74 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85371098990 |
| UNSPSC | 32101517 |
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 9.0 | 27-24-26-04 |
| ETIM 9.0 | EC001599 |
| ETIM 10.0 | EC001599 |
| ECCN | NO US CLASSIFICATION |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Biztonság és előkészítés
| Szakember és dokumentáció | A szerelést és csatlakoztatást megfelelően képzett villamos szakember végezze. A termék, a buszcsatoló vagy vezérlő és a rendszer vonatkozó gyári előírásait együttesen be kell tartani. |
|---|---|
| Feszültségmentesítés | Munka előtt minden táplálást kapcsolj ki, akadályozd meg a véletlen visszakapcsolást, és ellenőrizd a feszültségmentességet. |
| Beépítés | A nyitott kialakítású készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak feljogosított szakember férhessen hozzá, kulccsal vagy szerszámmal. |
| ESD-védelem | Gondoskodj a személyzet, a munkaterület és a csomagolás megfelelő földeléséről, és tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. |
Vezeték-előkészítés
| Vezetékanyag | Réz. |
|---|---|
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Kapocspont nyitása | A működtetőszerszámot egyenesen vezesd a vezetéknyílás fölötti téglalap alakú működtetőnyílásba. |
|---|---|
| 2. Vezeték behelyezése | A lecsupaszolt vezetéket vezesd a kerek csatlakozónyílásba. |
| 3. Kapocspont zárása | Húzd ki a működtetőszerszámot; a kapocspont rögzíti a vezetéket. |
Reléérintkezők és terhelésvédelmi feltételek
| Védővezető | I. érintésvédelmi osztályú aktornál a védővezetőt külön, az aktorhoz csatlakoztasd; a modul reléérintkezői nem PE-csatlakozások. |
|---|---|
| II. és III. érintésvédelmi osztály | A gyári példák védőszigetelt, illetve biztonsági törpefeszültségű aktorokra vonatkoznak. |
| Induktív terhelés | A kikapcsoláskor keletkező tranzienseket külső védőkapcsolással kell korlátozni. A védőkapcsolást közvetlenül a zavarforrásnál, a fogyasztóval párhuzamosan helyezd el. |
| Dióda | Hosszú járulékos kikapcsolási késleltetés; meghatározott UD korlátozási feszültség, nem bipoláris. Egyszerű, gazdaságos és megbízható; a csillapítás csak a terhelési ellenálláson történik. |
| Zener-dióda és dióda | Közepes vagy rövid járulékos kikapcsolási késleltetés; meghatározott UZD korlát, nem bipoláris; csillapítás csak UZD fölött. |
| Szuppresszordióda | Közepes vagy rövid járulékos kikapcsolási késleltetés; meghatározott UZD korlát, bipoláris; pozitív és negatív csúcsokhoz és AC-feszültséghez is megfelelő, a csillapítás csak UZD fölött érvényesül. |
| Varisztor | Közepes vagy rövid járulékos kikapcsolási késleltetés; meghatározott UVDR korlát, bipoláris. Nagy teljesítmény elnyelésére és AC-feszültségre is megfelelő; csillapítás csak UVDR fölött. |
| R/C-tag | Közepes vagy rövid járulékos kikapcsolási késleltetés; nincs meghatározott indukciósfeszültség-korlát, bipoláris. AC-feszültséghez is megfelelő, szintfüggetlen nagyfrekvenciás csillapítás; pontos méretezés szükséges, nagy bekapcsolási árammal. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-515 4 csatornás relékimeneti modul, 250 VAC, 2,0 A, Potenciálmentes, 4 záróérintkező használati útmutató
Biztonság és előkészítés
| Szakember és dokumentáció | A szerelést és csatlakoztatást megfelelően képzett villamos szakember végezze. A termék, a buszcsatoló vagy vezérlő és a rendszer vonatkozó gyári előírásait együttesen be kell tartani. |
|---|---|
| Feszültségmentesítés | Munka előtt minden táplálást kapcsolj ki, akadályozd meg a véletlen visszakapcsolást, és ellenőrizd a feszültségmentességet. |
| Beépítés | A nyitott kialakítású készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak feljogosított szakember férhessen hozzá, kulccsal vagy szerszámmal. |
| ESD-védelem | Gondoskodj a személyzet, a munkaterület és a csomagolás megfelelő földeléséről, és tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. |
Vezeték-előkészítés
| Vezetékanyag | Réz. |
|---|---|
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Kapocspont nyitása | A működtetőszerszámot egyenesen vezesd a vezetéknyílás fölötti téglalap alakú működtetőnyílásba. |
|---|---|
| 2. Vezeték behelyezése | A lecsupaszolt vezetéket vezesd a kerek csatlakozónyílásba. |
| 3. Kapocspont zárása | Húzd ki a működtetőszerszámot; a kapocspont rögzíti a vezetéket. |
Reléérintkezők és terhelésvédelmi feltételek
| Védővezető | I. érintésvédelmi osztályú aktornál a védővezetőt külön, az aktorhoz csatlakoztasd; a modul reléérintkezői nem PE-csatlakozások. |
|---|---|
| II. és III. érintésvédelmi osztály | A gyári példák védőszigetelt, illetve biztonsági törpefeszültségű aktorokra vonatkoznak. |
| Induktív terhelés | A kikapcsoláskor keletkező tranzienseket külső védőkapcsolással kell korlátozni. A védőkapcsolást közvetlenül a zavarforrásnál, a fogyasztóval párhuzamosan helyezd el. |
| Dióda | Hosszú járulékos kikapcsolási késleltetés; meghatározott UD korlátozási feszültség, nem bipoláris. Egyszerű, gazdaságos és megbízható; a csillapítás csak a terhelési ellenálláson történik. |
| Zener-dióda és dióda | Közepes vagy rövid járulékos kikapcsolási késleltetés; meghatározott UZD korlát, nem bipoláris; csillapítás csak UZD fölött. |
| Szuppresszordióda | Közepes vagy rövid járulékos kikapcsolási késleltetés; meghatározott UZD korlát, bipoláris; pozitív és negatív csúcsokhoz és AC-feszültséghez is megfelelő, a csillapítás csak UZD fölött érvényesül. |
| Varisztor | Közepes vagy rövid járulékos kikapcsolási késleltetés; meghatározott UVDR korlát, bipoláris. Nagy teljesítmény elnyelésére és AC-feszültségre is megfelelő; csillapítás csak UVDR fölött. |
| R/C-tag | Közepes vagy rövid járulékos kikapcsolási késleltetés; nincs meghatározott indukciósfeszültség-korlát, bipoláris. AC-feszültséghez is megfelelő, szintfüggetlen nagyfrekvenciás csillapítás; pontos méretezés szükséges, nagy bekapcsolási árammal. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
