Wago 750-513 2 csatornás potenciálmentes relékimeneti modul, 250 V AC, 2 A, 2 záróérintkező
RRP:45 793 Ft
45 335 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
39 485 Ft
nettó 31 091 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A digitális kimeneti modul a vezérlőjelet az automatizálási eszköztől a csatlakoztatott aktorba továbbítja. A belső rendszer feszültsége aktiválja (kapcsolja) a relét. Az alaphelyzetben nyitott (NO) érintkezők elekromosan leválasztottak. A relé állapotát LED jelzi.
A Wago 750-513 két potenciálmentes záróérintkezővel továbbítja az automatizálási rendszer vezérlőjeleit a csatlakoztatott aktorokhoz. A reléket a belső rendszerfeszültség működteti, állapotukat zöld LED jelzi. A kapcsolási feszültség legfeljebb 250 V AC vagy 30 V DC, a kapcsolási áram legfeljebb 2 A. A 12 mm széles modul hat CAGE CLAMP csatlakozással és külön földpotenciál-továbbítással készül.
Villamos és kapcsolási adatok
| Digitális kimenetek / csatornák | 2 / 2 |
|---|---|
| Jel típusa | Digitális |
| Aktor csatlakozás | 2 × egyvezetékes |
| Kimeneti áramkör | Relé; 2 záróérintkező (NO); potenciálmentes |
| Behúzási idő, maximum | 10 ms |
| Kiesési idő, maximum | 10 ms |
| Prellezési idő, jellemző | 1,2 ms |
| Kapcsolási frekvencia, maximum | 0,5 Hz, névleges terhelésnél |
| Kapcsolási feszültség, maximum | 250 V AC / 30 V DC |
| Kapcsolási áram, maximum | 2 A |
| Kapcsolási feszültség, minimum | 5 V |
| Kapcsolási áram, minimum | 10 mA |
| Kapcsolási teljesítmény és feltételek | 500 VA / 60 W; a megadás szerint cos max. = 0,4; L/R max. = 7 ms |
| Elektromos kapcsolási műveletek, minimum | 300 × 10³; a táblázat szerint legnagyobb ohmos terhelésnél |
| Mechanikai kapcsolási műveletek, minimum | 20 × 10⁶; a táblázat szerint legnagyobb ohmos terhelésnél |
| Belső kimeneti adatszélesség, maximum | 2 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Rendszerellátás fogyasztása | 100 mA az 5 V-os rendszerellátásból |
| Terepi ellátás megadása | Földpotenciál továbbítása tápsínérintkezőkkel |
| Rendszer/terep szigetelése | 1500 V |
| Állapotjelzés | A és C zöld LED: relé 1 és relé 2 állapota |
| Bejövő / kimenő tápsínérintkezők | 1 / 1 |
| Tápsínérintkezők terhelhetősége | 10 A; nem a két relé kapcsolási árama |
Csatlakozás és kialakítás
| Csatlakozás | 6 × CAGE CLAMP; kimenet |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN-sín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés | DIN 35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,264 MJ |
| Tömeg | 64 g |
| Megfelelőségi jelölés | CE |
Működés és rajzi feltételek
| Relé működtetése | A vezérlőjelet az automatizálási eszköztől a csatlakoztatott aktorhoz továbbítja. A relét a belső rendszerfeszültség kapcsolja; a NO-érintkezők elektromosan leválasztottak. |
|---|---|

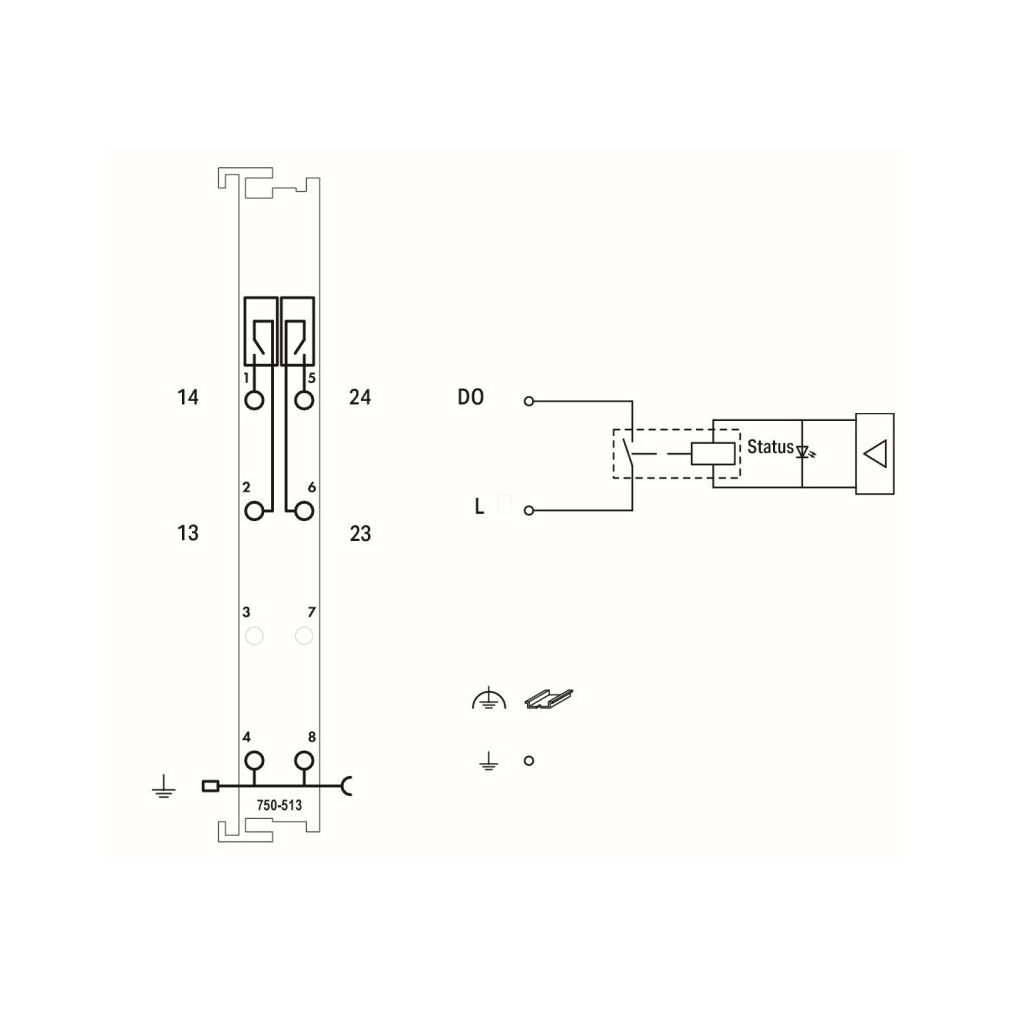

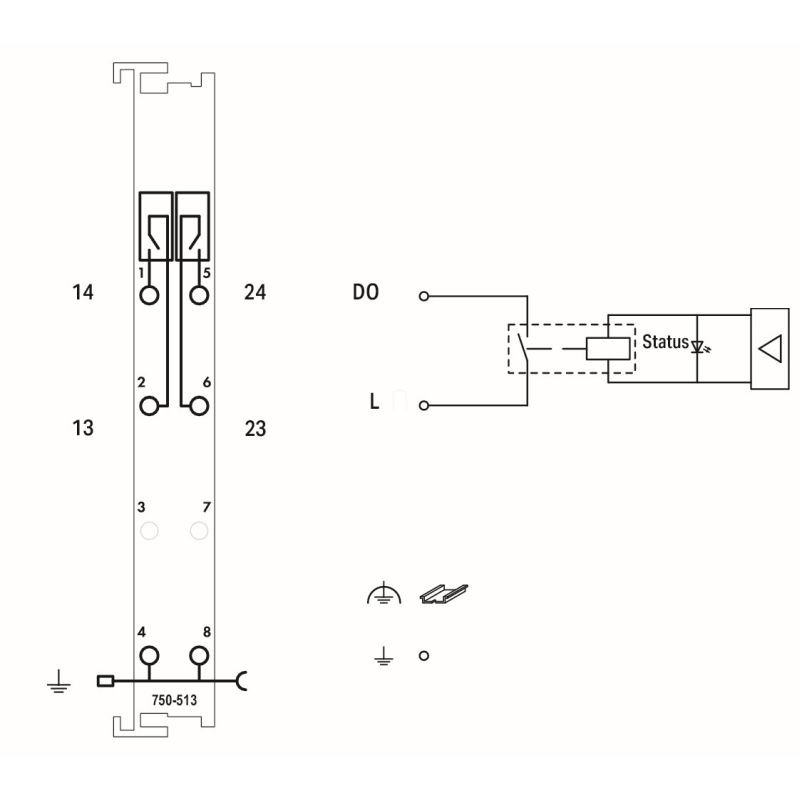

| Előlapi jelölések | Bal csatorna: 14 / DO1 és 13 / L1; jobb csatorna: 24 / DO2 és 23 / L2. Az A/C LED a két reléállapotot jelzi. |

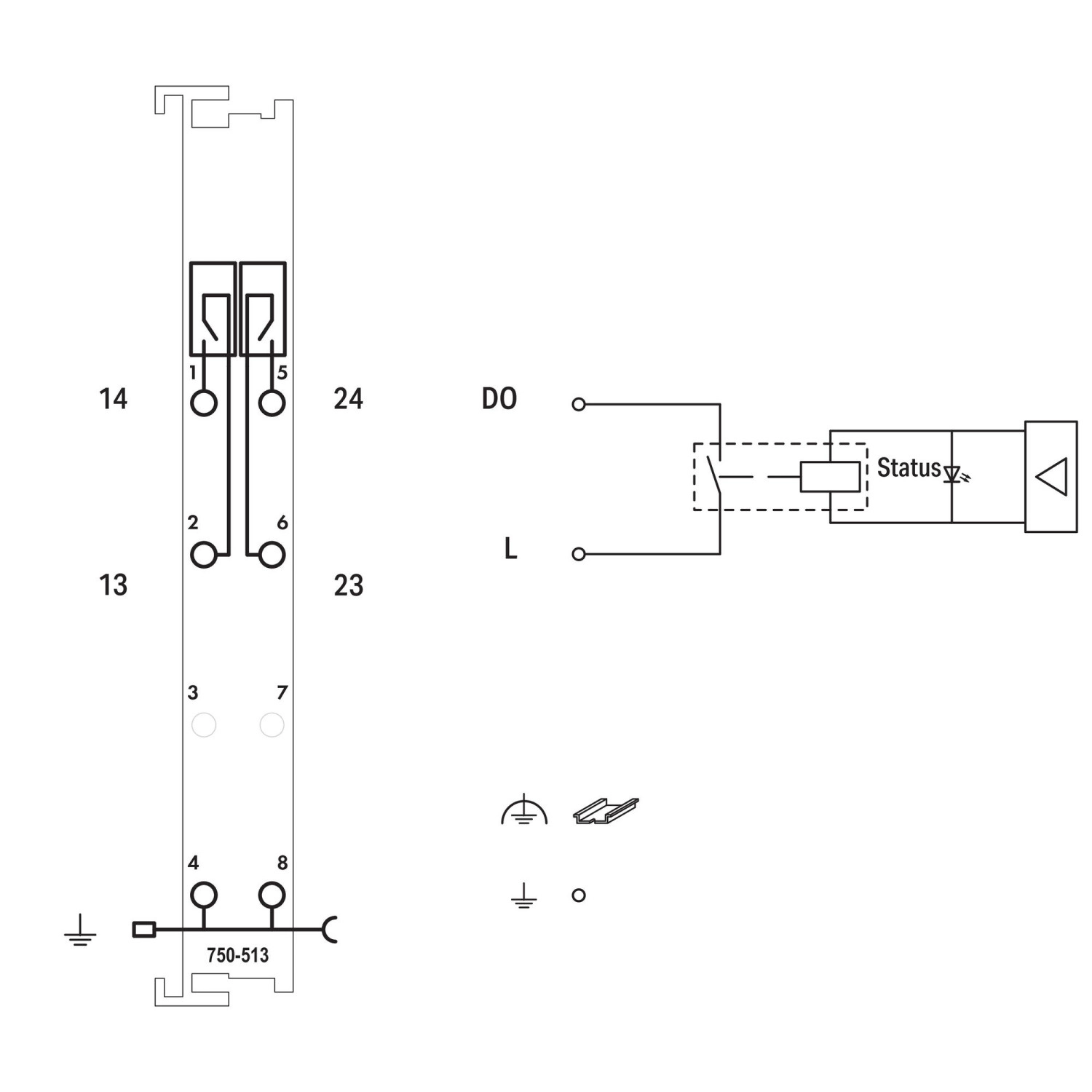

| Belső rajz és csatlakozási számok | A 14/13 reléérintkező-párhoz a rajz 1/2 pontot, a 24/23 párhoz 5/6 pontot mutat; az alsó 4/8 pont földpotenciálra kapcsolódik. A 3/7 pontok halványan szerepelnek, nincs hozzájuk megadott bekötési művelet. |

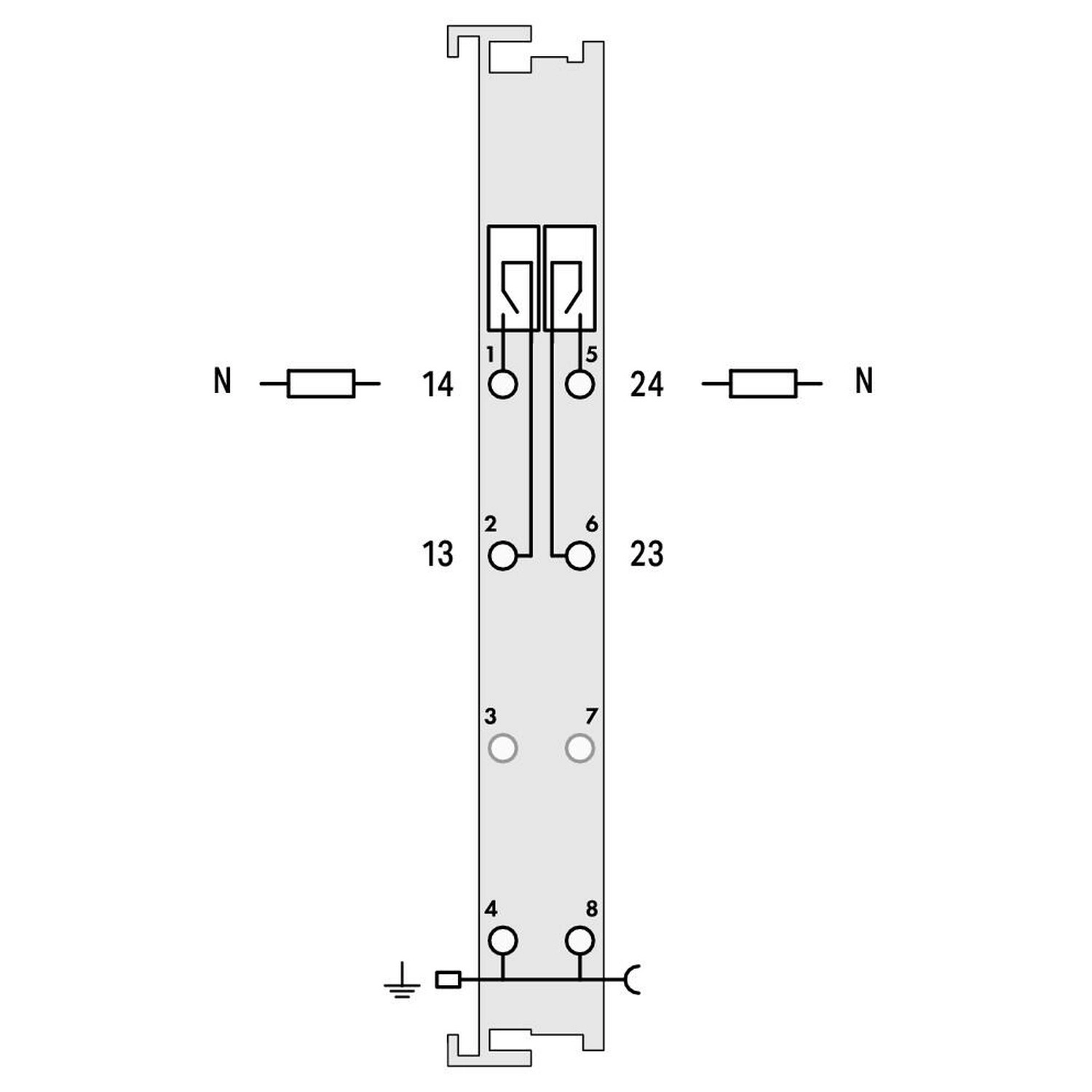

| Terhelési példa | A két NO-érintkezőn kapcsolt aktor mellett N jelölés szerepel. A terhelés bekötését és védelmét a teljes hivatalos termékdokumentáció határozza meg. |
| Reléáram és tápsín | A relé kapcsolási árama legfeljebb 2 A; a külön tápsín 10 A-es átmenő terhelhetősége nem növeli ezt. |
| Élettartam és feltételek | A kapcsolásszámok megadott vizsgálati/terhelési feltételekhez tartoznak, nem általános élettartam-garanciák. |
Kézikönyvi alkalmazási feltételek
| Kézikönyv alkalmazhatósága | 750-513 és a külön felsorolt 750-513/000-001 változat; a saját 750-513 földpotenciál-továbbító érintkezővel készül. A /000-001 változatnak nincs tápsínérintkezője; ez nem a saját változat. |
|---|---|
| Rendszerkompatibilitás | A WAGO-I/O System 750 buszcsatolóival és vezérlőivel használható; a kiválasztott fejállomás dokumentációját és a csomópont tápellátási tervét is figyelembe kell venni. |
| Kontaktusanyag, kézikönyvi adat | Ezüstötvözet |
| Méretezési túlfeszültség és kategória, kézikönyv | 2,5 kV; III túlfeszültségi kategória |
| Tápsínérintkező felépítése és feszültségesése | Késes/rugós, öntisztuló érintkező. A kézikönyvi megadás Imax esetén: kevesebb mint 1 V / 64 modul; ez nem a relé feszültségesése. |
| Adatérintkezők | 6 öntisztuló aranyozott rugós adatérintkező; a műszaki táblázat keményarany-bevonatú csúszóérintkezőt nevez meg. |

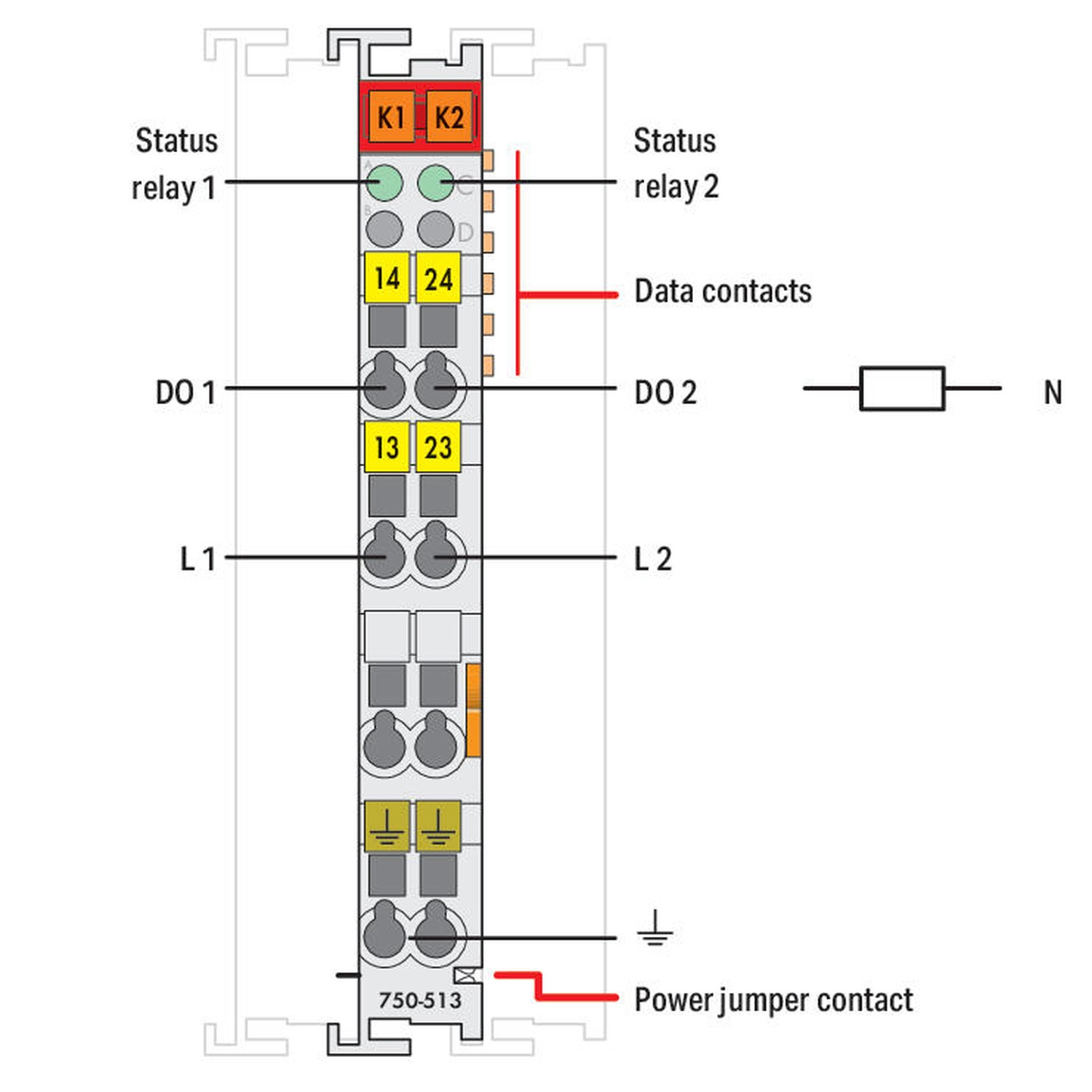

| Reléállapot és LED | A LED: 1. relé; C LED: 2. relé. Kikapcsolva az adott NO-érintkező nyitott, zölden világítva zárt. |
| Kimeneti folyamatkép | Bit 0=DO1; bit 1=DO2. A terepibusz folyamatképének pontos elhelyezése a használt buszcsatolótól vagy vezérlőtől függ. |
| Utánkövetkező modulok terepi ellátása | A saját modul földpotenciált továbbít; szükség esetén külön betápmodul kell az utánkövetkező modulok terepi ellátásához. |
| Kapocspont és vezetők száma | Egy CAGE CLAMP kapocspontba egy vezető csatlakoztatható. Több vezető közösítését a modul előtt külön vezetékezési egységben, például átmenő sorkapcsokkal kell megoldani. |
Kiadási és alkalmazási eltérések
| Névleges cím és legnagyobb kapcsolási feszültség | A kézikönyv címében és bekötési példáinál 230 V AC szerepel; a saját kézikönyv 21. oldali műszaki táblázata és a jelenlegi magyar adatlap maximumként 250 V AC / 30 V DC értéket ad meg. A példafeszültség és a maximum eltérő hatókörű. |
|---|---|
| Tömeg és méretmegadás kiadási eltérése | A jelenlegi magyar adatlap 64 g-ot, 100 mm magasságot, 69,8 mm mélységet és a DIN-sín fölött 62,6 mm mélységet közöl. A 2016-os kézikönyv 55 g körüli tömeget, a DIN-sín felső szélétől 64 mm „magasságot” és 100 mm „mélységet” ad meg. A tengelynevek és kiadások nem cserélhetők fel. |
| Mechanikai kapcsolásszám iránya | A magyar adatlap minimum 20 × 10⁶ mechanikai kapcsolást közöl a saját táblázati terhelési megjegyzésével. A régi kézikönyv maximum 2 × 10⁷ kapcsolást ad meg. A minimum és maximum megadását külön kell kezelni. |
| Elektromos kapcsolásszám feltétele | A magyar adatlap minimum 300 × 10³ kapcsolást ad meg legnagyobb ohmos terhelésnél. A kézikönyv minimum 3 × 10⁵ kapcsolást közöl 2 A / 250 V AC vagy 2 A / 30 V DC mellett. |
| Tárolási hőmérséklet kiadási eltérése | A jelenlegi magyar adatlap −40…+85 °C-ot, a 2016-os kézikönyv −25…+85 °C-ot közöl. A kiadások adatai külön szerepelnek. |
| Relé határgörbéje és modulhatár | A kézikönyv 23. oldali relé-határgörbéje AC ohmos, AC induktív cosφ=0,4, DC ohmos és DC induktív terhelést különböztet meg. A rajzon 5 A-es relégörbe is látható; ebből nem következik 5 A-es modulterhelhetőség. A modul saját maximuma továbbra is 2 A, 250 V AC / 30 V DC, 500 VA / 60 W. |
| Földpotenciál és védővezető | A 4. és 8. kapocs terepi földpotenciálhoz tartozik. Az I. érintésvédelmi osztályú terhelés kézikönyvi példáján a terhelés PE-csatlakozása külön külső kapcsolat; a modul alsó földkapcsai üresek. A potenciáltovábbítás nem helyettesíti a terhelés védővezetőjét. |
| Korábbi robbanásvédelmi adatok | A 2016-os kézikönyv TÜV 07 ATEX 554086 X és IECEx TUN 09.0001 X adatokat sorol; a jelenlegi magyar adatlap saját tanúsítványai külön, aktuális megadásként szerepelnek. A kézikönyv általános Ex i és PROFIsafe példái más típusokra vonatkoznak, nem a 750-513 képességei vagy aktuális telepítési eljárásai. |
| Terhelési feltétel jelölése | A magyar adatlap „cos max. = 0,4” megadását a kézikönyv cosφmax=0,4 formában jelöli. Az L/R maximum mindkettőben 7 ms. |
| Szennyezőanyag-vizsgálat páratartalma | A magyar adatlap 75% relatív páratartalom mellett ad 10 ppm H₂S és 25 ppm SO₂ értéket. A régi kézikönyv ugyanazon koncentrációhatárokhoz 75%-nál kisebb relatív páratartalmat ír; a feltételek kiadásonként külön megadások. |
Kapocskiosztás és kapcsolási példák
| 1. fizikai kapocs / 14 | DO1 záróérintkezős kimenet |
|---|---|
| 2. fizikai kapocs / 13 | Az 1. relé külső potenciáljának bemenete |
| 5. fizikai kapocs / 24 | DO2 záróérintkezős kimenet |
| 6. fizikai kapocs / 23 | A 2. relé külső potenciáljának bemenete |
| 4. és 8. kapocs | Terepi földpotenciál; a terhelés védővezetőjét külön kell kialakítani a gyártói alkalmazási feltételek szerint. |
| 3. és 7. pozíció | Nincs kiosztott funkció |
| I. érintésvédelmi osztályú terhelés | A gyártó példáján a terhelés védőföldelése külön külső csatlakozással készült; a modul alsó földkapcsai nincsenek a terhelés PE-jére kötve. |
| II. és III. osztályú terhelés | A gyártó példája külső PE nélkül mutatja a kapcsolást. |
| Külön áramkörök | Az 1. relé DC, a 2. relé AC körben működhet a példán; OUTI=DO1, OUTII=DO2. |
| Soros relék | A két záróérintkező soros példája OUT=DO1 ÉS DO2; ez logikai működés, külön biztonsági minősítést nem ad. |
| Utánkövetkező modulok tápellátása | Szükség esetén külön tápmodult kell alkalmazni. Az átvezető érintkezőn legfeljebb 10 A folyhat; ez külön érték a relé legfeljebb 2 A-es kapcsolási áramától. |
Induktív terhelések védőkapcsolásai
| Szabadonfutó dióda | Hosszú elengedési többletkésleltetés; meghatározott UD korlátozás; nem kétirányú. Egyszerű, költséghatékony és megbízható kialakítás, nem kritikus méretezés, kis indukciós feszültség. Hátrány: csillapítás csak a terhelés ellenállásán keresztül és hosszú elengedési késleltetés. |
|---|---|
| Zener-dióda és dióda | Közepes–rövid többletkésleltetés; meghatározott UZD korlátozás; nem kétirányú. Nem kritikus méretezés; csillapítás csak UZD fölött. |
| Szuppresszordióda | Közepes–rövid többletkésleltetés; meghatározott UZD korlátozás; kétirányú. Költséghatékony, nem kritikus méretezés, pozitív és negatív csúcsokat korlátoz, AC-ra is szerepel. Csillapítás csak UZD fölött. |
| Varisztor | Közepes–rövid többletkésleltetés; meghatározott UVDR korlátozás; kétirányú. Nagy teljesítményelnyelés, nem kritikus méretezés, AC-ra is szerepel. Csillapítás csak UVDR fölött. |
| RC-tag | Közepes–rövid többletkésleltetés; nincs meghatározott korlátozási szint; kétirányú. Energiatárolással HF-csillapítás, AC-ra alkalmas, szintfüggetlen csillapítás. Pontos méretezést igényel; nagy bekapcsolási árammal járhat. |
Szükséges kézikönyvi kiegészítő
| 750-600 | Lezárómodul a WAGO-I/O System 750 buszcsomópont végére |
|---|
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-4 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és jelölések
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-DOM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV; DNV-CG-0339,Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| NK; Guidel.Perform.Type Approvals | TA25276M |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCC; CNEX; CNCA-C23-01 | 2020312310000213; Ex ec nC IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec nC |
| UL121201; veszélyes környezet | E198726 |
| Képi Ex jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004. A táblázatos tanúsítványazonosítók külön adatok. |
Gyártói életciklus-adatok
| Gyártói értékesítés vége | 2026.07.01.; a magyar adatlap „Már nem forgalmazzuk” jelölésének dátuma |
|---|---|
| Gyártás vége | 2026.11.30. |
| Szállítás vége | 2026.12.31. |
| Szerviz és javítás vége | 2028.12.31. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 72c36255-3230-4227-aaf3-7f0d3aa52420 |
| SCIP; Belgium | a20e6373-13e1-422c-a509-4288405fb02a |
| SCIP; Cseh Köztársaság | d191e0cd-9d2a-4908-975a-6d1582834f6f |
| SCIP; Dánia | 87c9fdc3-e1d7-4fd4-8bc8-e2ac6c286e4b |
| SCIP; Finnország | aad9350e-de90-4a1b-869b-d8b6cbeb383f |
| SCIP; Franciaország | 81d6ccda-0dc5-4078-963d-342d1d75e6c3 |
| SCIP; Németország | 8537c580-7e32-4aac-892a-f44f5577ea56 |
| SCIP; Magyarország | 6862fe2b-b09e-436d-babd-1266ac2cae31 |
| SCIP; Olaszország | 6ed748d5-e300-4cd5-ac64-049734cafabd |
| SCIP; Hollandia | 6911a994-e227-4d38-85a9-e7c20b962c8b |
| SCIP; Lengyelország | 65fd4a2d-028a-458e-b76c-2e81ddf8de98 |
| SCIP; Románia | 31cb5ab6-a2ed-4e40-aedf-882f9455da0b |
| SCIP; Svédország | 4b1fa63b-92cc-4cf5-8dde-960e369ea042 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
A 10 A a relék kapcsolási árama?
Nem. A két relé kapcsolási árama legfeljebb 2 A; a 10 A a tápsín külön átmenő terhelhetősége.
Mekkora a legkisebb kapcsolható jel?
A megadott legkisebb kapcsolási feszültség 5 V, a legkisebb kapcsolási áram 10 mA.
Milyen vezetéket fogad?
Tömör és finom elemi szálas rézvezeték 0,08–2,5 mm² / 28–14 AWG; csupaszolás 8–9 mm.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-513
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
53,5 g/db
Cikkszám
4045454393434
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

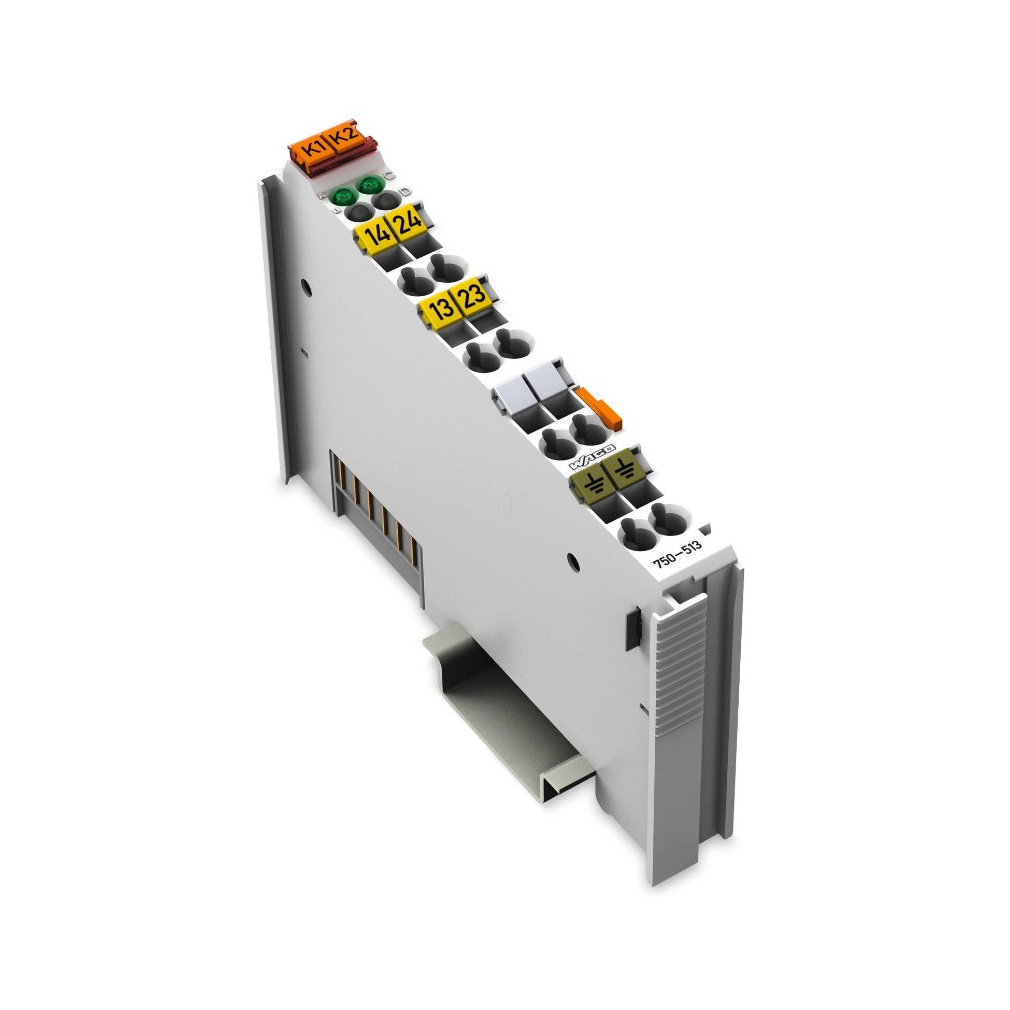

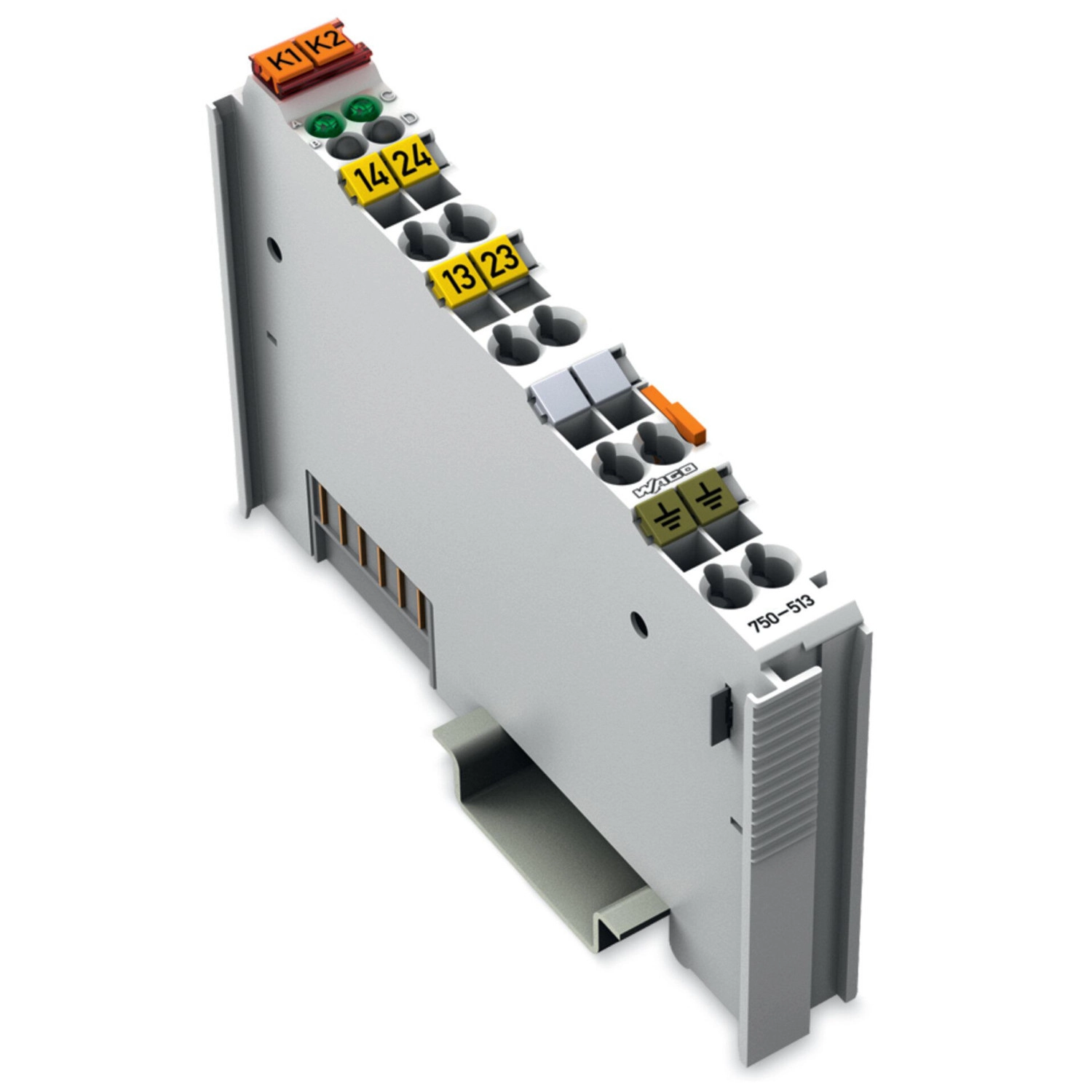

Wago 750-513 2 csatornás potenciálmentes relékimeneti modul, 250 V AC, 2 A, 2 záróérintkező műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-513 |
| GTIN / EAN | 4045454393434 |
| Terméktípus | 2 csatornás potenciálmentes relékimeneti modul |
Villamos és kapcsolási adatok
| Digitális kimenetek / csatornák | 2 / 2 |
|---|---|
| Jel típusa | Digitális |
| Aktor csatlakozás | 2 × egyvezetékes |
| Kimeneti áramkör | Relé; 2 záróérintkező (NO); potenciálmentes |
| Behúzási idő, maximum | 10 ms |
| Kiesési idő, maximum | 10 ms |
| Prellezési idő, jellemző | 1,2 ms |
| Kapcsolási frekvencia, maximum | 0,5 Hz, névleges terhelésnél |
| Kapcsolási feszültség, maximum | 250 V AC / 30 V DC |
| Kapcsolási áram, maximum | 2 A |
| Kapcsolási feszültség, minimum | 5 V |
| Kapcsolási áram, minimum | 10 mA |
| Kapcsolási teljesítmény és feltételek | 500 VA / 60 W; a megadás szerint cos max. = 0,4; L/R max. = 7 ms |
| Elektromos kapcsolási műveletek, minimum | 300 × 10³; a táblázat szerint legnagyobb ohmos terhelésnél |
| Mechanikai kapcsolási műveletek, minimum | 20 × 10⁶; a táblázat szerint legnagyobb ohmos terhelésnél |
| Belső kimeneti adatszélesség, maximum | 2 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Rendszerellátás fogyasztása | 100 mA az 5 V-os rendszerellátásból |
| Terepi ellátás megadása | Földpotenciál továbbítása tápsínérintkezőkkel |
| Rendszer/terep szigetelése | 1500 V |
| Állapotjelzés | A és C zöld LED: relé 1 és relé 2 állapota |
| Bejövő / kimenő tápsínérintkezők | 1 / 1 |
| Tápsínérintkezők terhelhetősége | 10 A; nem a két relé kapcsolási árama |
Csatlakozás és kialakítás
| Csatlakozás | 6 × CAGE CLAMP; kimenet |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN-sín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés | DIN 35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,264 MJ |
| Tömeg | 64 g |
| Megfelelőségi jelölés | CE |
Működés és rajzi feltételek
| Relé működtetése | A vezérlőjelet az automatizálási eszköztől a csatlakoztatott aktorhoz továbbítja. A relét a belső rendszerfeszültség kapcsolja; a NO-érintkezők elektromosan leválasztottak. |
|---|---|
| Előlapi jelölések | Bal csatorna: 14 / DO1 és 13 / L1; jobb csatorna: 24 / DO2 és 23 / L2. Az A/C LED a két reléállapotot jelzi. |
| Belső rajz és csatlakozási számok | A 14/13 reléérintkező-párhoz a rajz 1/2 pontot, a 24/23 párhoz 5/6 pontot mutat; az alsó 4/8 pont földpotenciálra kapcsolódik. A 3/7 pontok halványan szerepelnek, nincs hozzájuk megadott bekötési művelet. |
| Terhelési példa | A két NO-érintkezőn kapcsolt aktor mellett N jelölés szerepel. A terhelés bekötését és védelmét a teljes hivatalos termékdokumentáció határozza meg. |
| Reléáram és tápsín | A relé kapcsolási árama legfeljebb 2 A; a külön tápsín 10 A-es átmenő terhelhetősége nem növeli ezt. |
| Élettartam és feltételek | A kapcsolásszámok megadott vizsgálati/terhelési feltételekhez tartoznak, nem általános élettartam-garanciák. |
Kézikönyvi alkalmazási feltételek
| Kézikönyv alkalmazhatósága | 750-513 és a külön felsorolt 750-513/000-001 változat; a saját 750-513 földpotenciál-továbbító érintkezővel készül. A /000-001 változatnak nincs tápsínérintkezője; ez nem a saját változat. |
|---|---|
| Rendszerkompatibilitás | A WAGO-I/O System 750 buszcsatolóival és vezérlőivel használható; a kiválasztott fejállomás dokumentációját és a csomópont tápellátási tervét is figyelembe kell venni. |
| Kontaktusanyag, kézikönyvi adat | Ezüstötvözet |
| Méretezési túlfeszültség és kategória, kézikönyv | 2,5 kV; III túlfeszültségi kategória |
| Tápsínérintkező felépítése és feszültségesése | Késes/rugós, öntisztuló érintkező. A kézikönyvi megadás Imax esetén: kevesebb mint 1 V / 64 modul; ez nem a relé feszültségesése. |
| Adatérintkezők | 6 öntisztuló aranyozott rugós adatérintkező; a műszaki táblázat keményarany-bevonatú csúszóérintkezőt nevez meg. |
| Reléállapot és LED | A LED: 1. relé; C LED: 2. relé. Kikapcsolva az adott NO-érintkező nyitott, zölden világítva zárt. |
| Kimeneti folyamatkép | Bit 0=DO1; bit 1=DO2. A terepibusz folyamatképének pontos elhelyezése a használt buszcsatolótól vagy vezérlőtől függ. |
| Utánkövetkező modulok terepi ellátása | A saját modul földpotenciált továbbít; szükség esetén külön betápmodul kell az utánkövetkező modulok terepi ellátásához. |
| Kapocspont és vezetők száma | Egy CAGE CLAMP kapocspontba egy vezető csatlakoztatható. Több vezető közösítését a modul előtt külön vezetékezési egységben, például átmenő sorkapcsokkal kell megoldani. |
Kiadási és alkalmazási eltérések
| Névleges cím és legnagyobb kapcsolási feszültség | A kézikönyv címében és bekötési példáinál 230 V AC szerepel; a saját kézikönyv 21. oldali műszaki táblázata és a jelenlegi magyar adatlap maximumként 250 V AC / 30 V DC értéket ad meg. A példafeszültség és a maximum eltérő hatókörű. |
|---|---|
| Tömeg és méretmegadás kiadási eltérése | A jelenlegi magyar adatlap 64 g-ot, 100 mm magasságot, 69,8 mm mélységet és a DIN-sín fölött 62,6 mm mélységet közöl. A 2016-os kézikönyv 55 g körüli tömeget, a DIN-sín felső szélétől 64 mm „magasságot” és 100 mm „mélységet” ad meg. A tengelynevek és kiadások nem cserélhetők fel. |
| Mechanikai kapcsolásszám iránya | A magyar adatlap minimum 20 × 10⁶ mechanikai kapcsolást közöl a saját táblázati terhelési megjegyzésével. A régi kézikönyv maximum 2 × 10⁷ kapcsolást ad meg. A minimum és maximum megadását külön kell kezelni. |
| Elektromos kapcsolásszám feltétele | A magyar adatlap minimum 300 × 10³ kapcsolást ad meg legnagyobb ohmos terhelésnél. A kézikönyv minimum 3 × 10⁵ kapcsolást közöl 2 A / 250 V AC vagy 2 A / 30 V DC mellett. |
| Tárolási hőmérséklet kiadási eltérése | A jelenlegi magyar adatlap −40…+85 °C-ot, a 2016-os kézikönyv −25…+85 °C-ot közöl. A kiadások adatai külön szerepelnek. |
| Relé határgörbéje és modulhatár | A kézikönyv 23. oldali relé-határgörbéje AC ohmos, AC induktív cosφ=0,4, DC ohmos és DC induktív terhelést különböztet meg. A rajzon 5 A-es relégörbe is látható; ebből nem következik 5 A-es modulterhelhetőség. A modul saját maximuma továbbra is 2 A, 250 V AC / 30 V DC, 500 VA / 60 W. |
| Földpotenciál és védővezető | A 4. és 8. kapocs terepi földpotenciálhoz tartozik. Az I. érintésvédelmi osztályú terhelés kézikönyvi példáján a terhelés PE-csatlakozása külön külső kapcsolat; a modul alsó földkapcsai üresek. A potenciáltovábbítás nem helyettesíti a terhelés védővezetőjét. |
| Korábbi robbanásvédelmi adatok | A 2016-os kézikönyv TÜV 07 ATEX 554086 X és IECEx TUN 09.0001 X adatokat sorol; a jelenlegi magyar adatlap saját tanúsítványai külön, aktuális megadásként szerepelnek. A kézikönyv általános Ex i és PROFIsafe példái más típusokra vonatkoznak, nem a 750-513 képességei vagy aktuális telepítési eljárásai. |
| Terhelési feltétel jelölése | A magyar adatlap „cos max. = 0,4” megadását a kézikönyv cosφmax=0,4 formában jelöli. Az L/R maximum mindkettőben 7 ms. |
| Szennyezőanyag-vizsgálat páratartalma | A magyar adatlap 75% relatív páratartalom mellett ad 10 ppm H₂S és 25 ppm SO₂ értéket. A régi kézikönyv ugyanazon koncentrációhatárokhoz 75%-nál kisebb relatív páratartalmat ír; a feltételek kiadásonként külön megadások. |
Kapocskiosztás és kapcsolási példák
| 1. fizikai kapocs / 14 | DO1 záróérintkezős kimenet |
|---|---|
| 2. fizikai kapocs / 13 | Az 1. relé külső potenciáljának bemenete |
| 5. fizikai kapocs / 24 | DO2 záróérintkezős kimenet |
| 6. fizikai kapocs / 23 | A 2. relé külső potenciáljának bemenete |
| 4. és 8. kapocs | Terepi földpotenciál; a terhelés védővezetőjét külön kell kialakítani a gyártói alkalmazási feltételek szerint. |
| 3. és 7. pozíció | Nincs kiosztott funkció |
| I. érintésvédelmi osztályú terhelés | A gyártó példáján a terhelés védőföldelése külön külső csatlakozással készült; a modul alsó földkapcsai nincsenek a terhelés PE-jére kötve. |
| II. és III. osztályú terhelés | A gyártó példája külső PE nélkül mutatja a kapcsolást. |
| Külön áramkörök | Az 1. relé DC, a 2. relé AC körben működhet a példán; OUTI=DO1, OUTII=DO2. |
| Soros relék | A két záróérintkező soros példája OUT=DO1 ÉS DO2; ez logikai működés, külön biztonsági minősítést nem ad. |
| Utánkövetkező modulok tápellátása | Szükség esetén külön tápmodult kell alkalmazni. Az átvezető érintkezőn legfeljebb 10 A folyhat; ez külön érték a relé legfeljebb 2 A-es kapcsolási áramától. |
Induktív terhelések védőkapcsolásai
| Szabadonfutó dióda | Hosszú elengedési többletkésleltetés; meghatározott UD korlátozás; nem kétirányú. Egyszerű, költséghatékony és megbízható kialakítás, nem kritikus méretezés, kis indukciós feszültség. Hátrány: csillapítás csak a terhelés ellenállásán keresztül és hosszú elengedési késleltetés. |
|---|---|
| Zener-dióda és dióda | Közepes–rövid többletkésleltetés; meghatározott UZD korlátozás; nem kétirányú. Nem kritikus méretezés; csillapítás csak UZD fölött. |
| Szuppresszordióda | Közepes–rövid többletkésleltetés; meghatározott UZD korlátozás; kétirányú. Költséghatékony, nem kritikus méretezés, pozitív és negatív csúcsokat korlátoz, AC-ra is szerepel. Csillapítás csak UZD fölött. |
| Varisztor | Közepes–rövid többletkésleltetés; meghatározott UVDR korlátozás; kétirányú. Nagy teljesítményelnyelés, nem kritikus méretezés, AC-ra is szerepel. Csillapítás csak UVDR fölött. |
| RC-tag | Közepes–rövid többletkésleltetés; nincs meghatározott korlátozási szint; kétirányú. Energiatárolással HF-csillapítás, AC-ra alkalmas, szintfüggetlen csillapítás. Pontos méretezést igényel; nagy bekapcsolási árammal járhat. |
Szükséges kézikönyvi kiegészítő
| 750-600 | Lezárómodul a WAGO-I/O System 750 buszcsomópont végére |
|---|
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-4 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és jelölések
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-DOM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV; DNV-CG-0339,Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| NK; Guidel.Perform.Type Approvals | TA25276M |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCC; CNEX; CNCA-C23-01 | 2020312310000213; Ex ec nC IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec nC |
| UL121201; veszélyes környezet | E198726 |
| Képi Ex jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004. A táblázatos tanúsítványazonosítók külön adatok. |
Gyártói életciklus-adatok
| Gyártói értékesítés vége | 2026.07.01.; a magyar adatlap „Már nem forgalmazzuk” jelölésének dátuma |
|---|---|
| Gyártás vége | 2026.11.30. |
| Szállítás vége | 2026.12.31. |
| Szerviz és javítás vége | 2028.12.31. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85371098990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32101517 |
|---|---|
| eCl@ss9.0 / 10.0 | 27-24-26-04 |
| ETIM9.0 / 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 72c36255-3230-4227-aaf3-7f0d3aa52420 |
| SCIP; Belgium | a20e6373-13e1-422c-a509-4288405fb02a |
| SCIP; Cseh Köztársaság | d191e0cd-9d2a-4908-975a-6d1582834f6f |
| SCIP; Dánia | 87c9fdc3-e1d7-4fd4-8bc8-e2ac6c286e4b |
| SCIP; Finnország | aad9350e-de90-4a1b-869b-d8b6cbeb383f |
| SCIP; Franciaország | 81d6ccda-0dc5-4078-963d-342d1d75e6c3 |
| SCIP; Németország | 8537c580-7e32-4aac-892a-f44f5577ea56 |
| SCIP; Magyarország | 6862fe2b-b09e-436d-babd-1266ac2cae31 |
| SCIP; Olaszország | 6ed748d5-e300-4cd5-ac64-049734cafabd |
| SCIP; Hollandia | 6911a994-e227-4d38-85a9-e7c20b962c8b |
| SCIP; Lengyelország | 65fd4a2d-028a-458e-b76c-2e81ddf8de98 |
| SCIP; Románia | 31cb5ab6-a2ed-4e40-aedf-882f9455da0b |
| SCIP; Svédország | 4b1fa63b-92cc-4cf5-8dde-960e369ea042 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-513 2 csatornás potenciálmentes relékimeneti modul, 250 V AC, 2 A, 2 záróérintkező használati útmutató
Biztonsági feltételek és előkészítés
A telepítést és kezelést automatizálási ismeretekkel rendelkező villamos szakember végezze. A modul és a használt buszcsatoló vagy vezérlő útmutatóját együtt kell figyelembe venni. A dokumentációt őrizd meg a termék teljes élettartama alatt, és add tovább a következő használónak.
Minden telepítési, javítási és karbantartási munka előtt kapcsold le valamennyi tápforrást. Válaszd le az érintett rendszerrészt, biztosítsd visszakapcsolás ellen, majd ellenőrizd a feszültségmentességet. Vezetéket csak biztonságosan feszültségmentes állapotban csatlakoztass vagy válassz le.
A nyitott rendszert megfelelő házban, szekrényben vagy villamos üzemeltetési helyiségben helyezd el; a hozzáférést kulccsal vagy szerszámmal jogosult, szakképzett személyekre kell korlátozni. A sérült vagy hibás modult cseréld ki.
Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Ne érintsd a vezető részeket, és a modult ne tedd az aranyozott rugós adatérintkezőire. Az éles késes érintkezőkkel óvatosan bánj. Kontaktpermetet ne használj.
DIN-sínes beépítés és eltávolítás
1
A tervezett sorrendben, a buszcsatoló vagy vezérlő mellől indulva állítsd össze a csomópontot DIN 35 sínre. A potenciálcsoportokat és az átvezető érintkezők mechanikai kiosztását vedd figyelembe.
2
Illeszd össze a modul hornyos-csapos vezetését a szomszédos készülékével. Az I/O-modult csak jobbról és felülről illeszd be, az érintkezőhornyok mechanikai kialakításának megfelelően.
3
Nyomd a modult a szerelvénybe, amíg bepattan a sínre. A csomópont végére mindig 750-600 lezárómodul kerüljön.
4
Eltávolításhoz feszültségmentesítés után húzd meg a kioldófület, és emeld ki a modult a szerelvényből. Ezzel az adat- és potenciálátvezető kapcsolatok is megszakadnak.
Vezeték bekötése CAGE CLAMP kapocspontba
A vezeték tartománya 0,08–2,5 mm² / AWG 28–14, a csupaszolási hossz 8–9 mm. Minden kapocspontba egyetlen vezetéket csatlakoztass. Ha több vezeték közösítése szükséges, azt a modul előtt külön vezetékezési egységben, például átmenő sorkapcsokkal végezd el.
1
A CAGE CLAMP nyitásához helyezd a működtetőszerszámot a bekötési pont feletti nyílásba.
2
Helyezd a vezetéket a hozzá tartozó vezetéknyílásba.
3
Húzd ki a szerszámot; a CAGE CLAMP így lezár és rögzíti a vezetéket.
Kapocskiosztás és terhelési példák
| 1. fizikai kapocs / 14 | DO1 záróérintkezős kimenet |
|---|---|
| 2. fizikai kapocs / 13 | Az 1. relé külső potenciáljának bemenete |
| 5. fizikai kapocs / 24 | DO2 záróérintkezős kimenet |
| 6. fizikai kapocs / 23 | A 2. relé külső potenciáljának bemenete |
| 4. és 8. kapocs | Terepi földpotenciál; a terhelés védővezetőjét külön kell kialakítani a gyártói alkalmazási feltételek szerint. |
| 3. és 7. pozíció | Nincs kiosztott funkció |
| I. érintésvédelmi osztályú terhelés | A gyártó példáján a terhelés védőföldelése külön külső csatlakozással készült; a modul alsó földkapcsai nincsenek a terhelés PE-jére kötve. |
| II. és III. osztályú terhelés | A gyártó példája külső PE nélkül mutatja a kapcsolást. |
| Külön áramkörök | Az 1. relé DC, a 2. relé AC körben működhet a példán; OUTI=DO1, OUTII=DO2. |
| Soros relék | A két záróérintkező soros példája OUT=DO1 ÉS DO2; ez logikai működés, külön biztonsági minősítést nem ad. |
| Utánkövetkező modulok tápellátása | Szükség esetén külön tápmodult kell alkalmazni. Az átvezető érintkezőn legfeljebb 10 A folyhat; ez külön érték a relé legfeljebb 2 A-es kapcsolási áramától. |
Induktív terhelés védelme
Az induktív terhelés kikapcsolásakor keletkező feszültségcsúcsokat a terheléssel párhuzamos külső védőkapcsolással korlátozd. A megfelelő kapcsolást a terheléshez kell méretezni.
A szabadonfutó dióda hosszú elengedési késleltetést okoz, és nem kétirányú. Zener-dióda és dióda együtt közepes vagy rövid késleltetést ad, szintén nem kétirányú. A szuppresszordióda és a varisztor kétirányú csillapításra és AC alkalmazásra is szerepel a gyártói táblázatban; csillapításuk csak a saját küszöbfeszültségük felett érvényesül. Az RC-tag kétirányú, AC feszültségnél is használható, de nincs rögzített feszültségkorlátozási szintje, pontos méretezést igényel és nagy bekapcsolási árammal járhat.
| Szabadonfutó dióda | Hosszú elengedési többletkésleltetés; meghatározott UD korlátozás; nem kétirányú. Egyszerű, költséghatékony és megbízható kialakítás, nem kritikus méretezés, kis indukciós feszültség. Hátrány: csillapítás csak a terhelés ellenállásán keresztül és hosszú elengedési késleltetés. |
|---|---|
| Zener-dióda és dióda | Közepes–rövid többletkésleltetés; meghatározott UZD korlátozás; nem kétirányú. Nem kritikus méretezés; csillapítás csak UZD fölött. |
| Szuppresszordióda | Közepes–rövid többletkésleltetés; meghatározott UZD korlátozás; kétirányú. Költséghatékony, nem kritikus méretezés, pozitív és negatív csúcsokat korlátoz, AC-ra is szerepel. Csillapítás csak UZD fölött. |
| Varisztor | Közepes–rövid többletkésleltetés; meghatározott UVDR korlátozás; kétirányú. Nagy teljesítményelnyelés, nem kritikus méretezés, AC-ra is szerepel. Csillapítás csak UVDR fölött. |
| RC-tag | Közepes–rövid többletkésleltetés; nincs meghatározott korlátozási szint; kétirányú. Energiatárolással HF-csillapítás, AC-ra alkalmas, szintfüggetlen csillapítás. Pontos méretezést igényel; nagy bekapcsolási árammal járhat. |
Állapotjelzés és folyamatkép
Az A jelű zöld LED az 1. relé, a C jelű a 2. relé zárt állapotát jelzi; kialudt LED mellett a megfelelő záróérintkező nyitott. A modul kimeneti folyamatképében a 0. bit DO1, az 1. bit DO2. A terepibusz folyamatképének kiosztása a használt buszcsatolótól vagy vezérlőtől függ.
A terhelés és a kiadás szerinti határok
| Névleges cím és legnagyobb kapcsolási feszültség | A kézikönyv címében és bekötési példáinál 230 V AC szerepel; a saját kézikönyv 21. oldali műszaki táblázata és a jelenlegi magyar adatlap maximumként 250 V AC / 30 V DC értéket ad meg. A példafeszültség és a maximum eltérő hatókörű. |
|---|---|
| Tömeg és méretmegadás kiadási eltérése | A jelenlegi magyar adatlap 64 g-ot, 100 mm magasságot, 69,8 mm mélységet és a DIN-sín fölött 62,6 mm mélységet közöl. A 2016-os kézikönyv 55 g körüli tömeget, a DIN-sín felső szélétől 64 mm „magasságot” és 100 mm „mélységet” ad meg. A tengelynevek és kiadások nem cserélhetők fel. |
| Mechanikai kapcsolásszám iránya | A magyar adatlap minimum 20 × 10⁶ mechanikai kapcsolást közöl a saját táblázati terhelési megjegyzésével. A régi kézikönyv maximum 2 × 10⁷ kapcsolást ad meg. A minimum és maximum megadását külön kell kezelni. |
| Elektromos kapcsolásszám feltétele | A magyar adatlap minimum 300 × 10³ kapcsolást ad meg legnagyobb ohmos terhelésnél. A kézikönyv minimum 3 × 10⁵ kapcsolást közöl 2 A / 250 V AC vagy 2 A / 30 V DC mellett. |
| Tárolási hőmérséklet kiadási eltérése | A jelenlegi magyar adatlap −40…+85 °C-ot, a 2016-os kézikönyv −25…+85 °C-ot közöl. A kiadások adatai külön szerepelnek. |
| Relé határgörbéje és modulhatár | A kézikönyv 23. oldali relé-határgörbéje AC ohmos, AC induktív cosφ=0,4, DC ohmos és DC induktív terhelést különböztet meg. A rajzon 5 A-es relégörbe is látható; ebből nem következik 5 A-es modulterhelhetőség. A modul saját maximuma továbbra is 2 A, 250 V AC / 30 V DC, 500 VA / 60 W. |
| Földpotenciál és védővezető | A 4. és 8. kapocs terepi földpotenciálhoz tartozik. Az I. érintésvédelmi osztályú terhelés kézikönyvi példáján a terhelés PE-csatlakozása külön külső kapcsolat; a modul alsó földkapcsai üresek. A potenciáltovábbítás nem helyettesíti a terhelés védővezetőjét. |
| Korábbi robbanásvédelmi adatok | A 2016-os kézikönyv TÜV 07 ATEX 554086 X és IECEx TUN 09.0001 X adatokat sorol; a jelenlegi magyar adatlap saját tanúsítványai külön, aktuális megadásként szerepelnek. A kézikönyv általános Ex i és PROFIsafe példái más típusokra vonatkoznak, nem a 750-513 képességei vagy aktuális telepítési eljárásai. |
| Terhelési feltétel jelölése | A magyar adatlap „cos max. = 0,4” megadását a kézikönyv cosφmax=0,4 formában jelöli. Az L/R maximum mindkettőben 7 ms. |
| Szennyezőanyag-vizsgálat páratartalma | A magyar adatlap 75% relatív páratartalom mellett ad 10 ppm H₂S és 25 ppm SO₂ értéket. A régi kézikönyv ugyanazon koncentrációhatárokhoz 75%-nál kisebb relatív páratartalmat ír; a feltételek kiadásonként külön megadások. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
