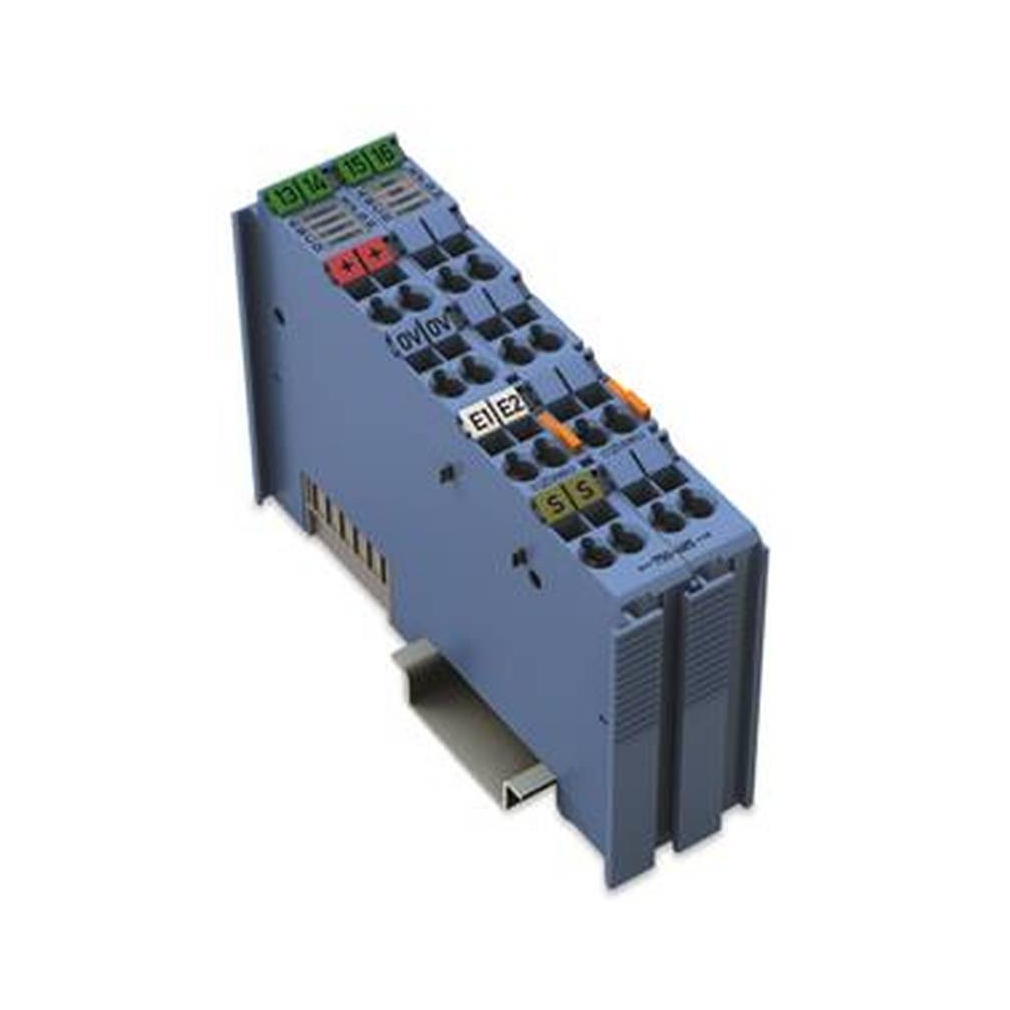

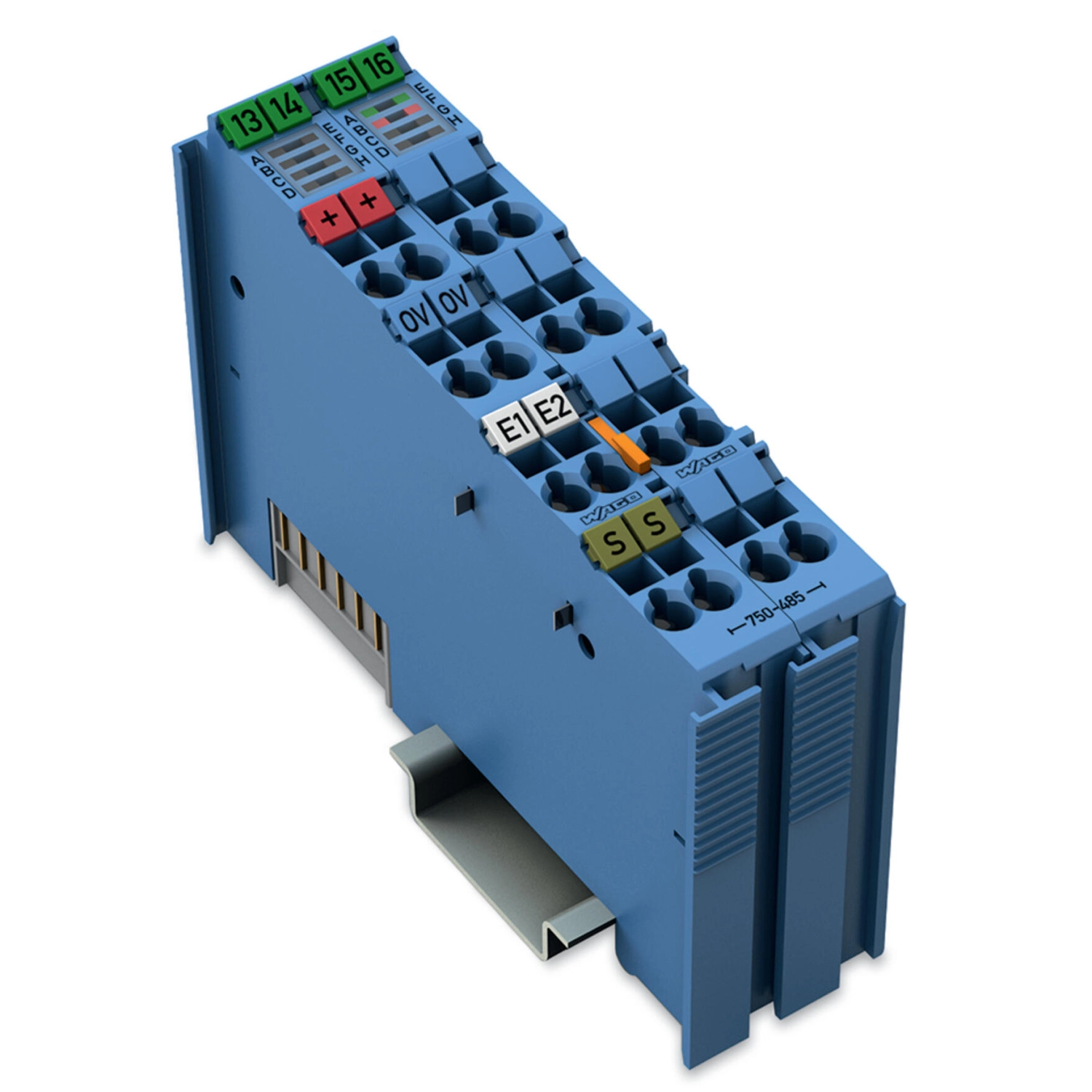

Wago 750-485 2 csatornás analóg bemeneti modul, 4–20 mA, abszolút mérés, gyújtószikramentes
RRP:353 334 Ft
349 801 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
304 662 Ft
nettó 239 891 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul a 0+1-es zóna robbanásveszélyes területein lévő gyújtószikramentes jelátalakítók tápellátását biztosítja, valamint továbbítja a tőlük származó analóg jeleket. A 750-es WAGO I/O rendszert a 2-es zónába vagy nem robbanásveszélyes területre kell beépíteni. A 24 V-os tápfeszültség a modul power jumper érintkezőiről érkezik. Az adó (jelátalakító) megtáplálása nem feltétlenül rövidzárvédett. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik. LED kijelzők: Zöld LED (áramjel on/off) Piros LED (vezetékszakadás, mérési tartomány túllépése/el nem érése) A terepi és rendszerszintek elektromosan leválasztottak.
A Wago 750-485 kétcsatornás, gyújtószikramentes analóg bemeneti modul 4–20 mA DC jelekhez. A 0. és 1. zóna gyújtószikramentes jelátalakítóit táplálja és továbbítja jeleiket; a rendszer beépítési helye a 2. zóna vagy nem robbanásveszélyes terület. A terepi és rendszerszint elektromosan leválasztott, az árnyékolás közvetlenül a DIN-sínhez csatlakozik.
Jeltechnika
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Áramerősség |
| Jel típusa (áram) | 4 … 20 mADC |

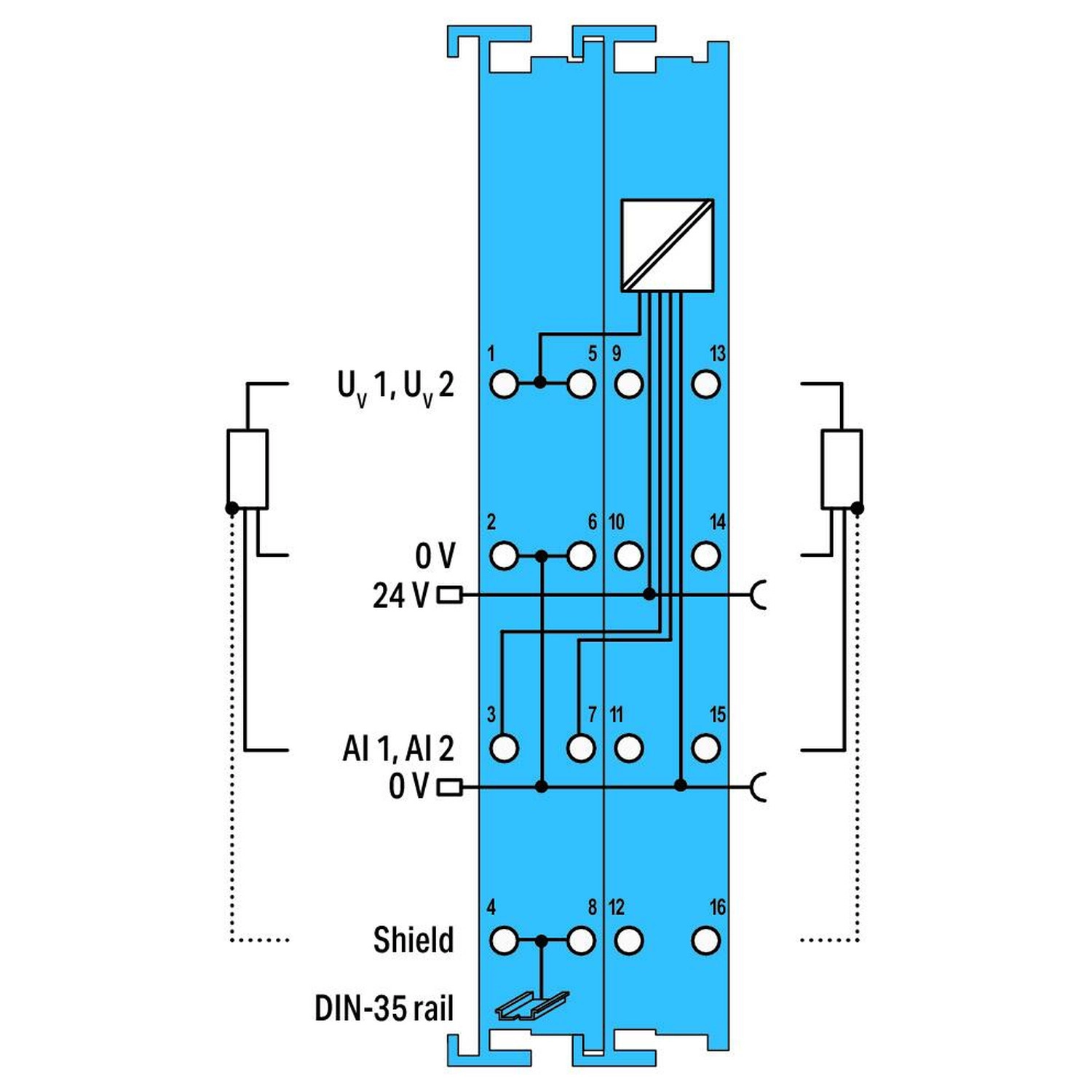

| Szenzorcsatlakozás | 2 x (3 vezetékes) |
| Szenzor-tápellátás | 16 VDC |
| Jelkarakterisztika | Egyvégű |
| Felbontás [bit] | 12 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Bemeneti ellenállás (max.) | 100 Ω |
| Átalakítási idő (ált.) | 2 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | ±0,2 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | ±0,01 %/K |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 31 mA |
| Tápfeszültség (terepi) | 24 V DC; Ex i tápegység Uo legfeljebb 26,8 V; tápsínérintkezőkön keresztül, betáplálás késes, továbbítás rugós érintkezővel. |
| Energiafogyasztás, terepi tápellátás (modul külső terhelés nélkül) | 11 mA |
| Szigetelés | 300 VAC rendszer/tápfeszültség |

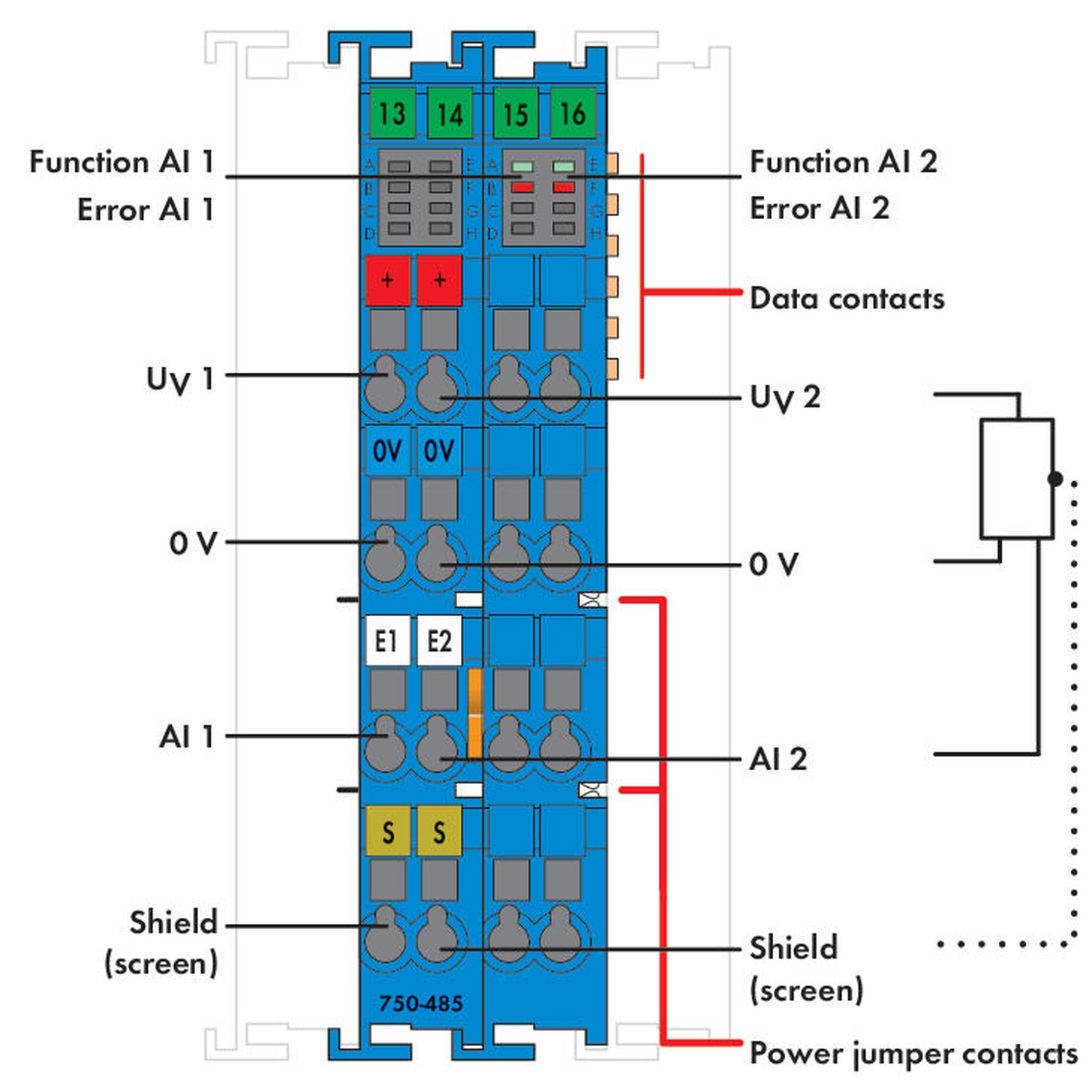

| Indikátorok | Zöld A/E LED: AI1/AI2 működés; piros B/F LED: AI1/AI2 hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 24 mm / 0,945 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | kék |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,037 MJ |
| Tömeg | 97,6 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Gyújtószikramentes áramköri adatok
| Ex i védelem | Igen |
|---|---|
| Legnagyobb fogyasztási teljesítmény, Pmax | 1,3 W |
| Veszteségi teljesítmény, Pl | 0,75 W |
| ATEX jelölés | II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
| IECEx/INMETRO jelölés | Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| cULus; zónabesorolás | Cl I Zn 2 AEx nA [ia Ga] IIC T4 Gc; Cl I Zn 2 AEx nA [ia IIIC] IIC T4 Gc; Ex nA [ia Ga] IIC T4 Gc X; Ex nA [ia IIIC] IIC T4 Gc X |
| cULus; Division-besorolás | Class I, Div. 2, Group A B C D, T4 |
| Ex előírások | EN IEC 60079-0, -7, -11 |
Működés és egyedi feltételek
| Működés | Gyújtószikramentes jelátalakítók ellátása a 0. és 1. zóna területén; analóg jeleik továbbítása. |
|---|---|
| A WAGO I/O-rendszer helye | A 750-es rendszert a 2. zónába vagy nem robbanásveszélyes területre kell beépíteni; ez nem a modul 0. zónába telepítésének engedélye. |
| Tápellátási feltétel | Kizárólag gyújtószikramentes, 24 V DC Ex i tápegységről működtethető. |
| Rövidzárvédelmi megjegyzés | A jelátalakító megtáplálása nem feltétlenül rövidzárvédett. |
| LED-ek | Zöld: áramjel be/ki; piros: vezetékszakadás, mérési tartomány túllépése vagy el nem érése. |
| Árnyékolás | Közvetlen kapcsolat a DIN-sínnel. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AIM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU-Ex megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK-Ex megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 25-0415412 |
| BV | Bureau Veritas S.A.; 13453/E0 BV |
| DNV | DNV GL SE; DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | Korean Register of Shipping; KR HMB05880-AC001 |
| LR | Lloyds Register EMEA; LR22180952TA |
| PRS | Polski Rejestr Statków; TE/1101/880590/23 |
| RINA | RINA Germany GmbH; ELE343521XG001 |
| AEx | UL International Germany GmbH; UL 60079; E480271 |
| ATEX | TUEV Nord Cert GmbH; EN 60079; TUEV12ATEX106032X (Ex ec[iaGa] IIC T4 Gc, [Ex iaDa] IIIC, [Ex iaMa] I) |
| CCC | CNEX; CNCA-C23-01; 2020312310000211 (Ex ec[iaGa] IIC T4 Gc, [Ex iaDa] IIIC, [Ex iaMa] I) |
| IECEx | TUEV Nord Cert GmbH; IEC 60079; IECEx TUN12.0039X (Ex ec[iaGa] IIC T4 Gc, [Ex iaDa] IIIC, [Ex iaMa] I) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; TÜV_14.1911_X |
| KTL | Korea Testing Laboratory; KOSHA Article 34, IEC60079-0; 20-KA4BO-0643X |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgária | 5065582b-f270-43af-9e74-f9e23017a7b1 |
| SCIP; Csehország | 0170611b-8bdf-4c42-9ac1-72bd32bec088 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-606 | Tápegység; 24 VDC; diagnosztika; Gyújtószikramentes |
| 750-625/000-001 | Tápegység; 24 VDC; Gyújtószikramentes |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
Ex i áramköri határok – újabb betáplálóhardver
| Betáplálóhardver feltétele | 750-606 legalább HW 05 vagy 750-625/000-001 legalább HW 04; a két hardverág adatai nem cserélhetők fel. |
|---|---|
| Modulváltozat | 750-485 legalább HW 07, FW 31. |
| Ui; Uo | 26,8 V; 26,8 V |
| Io; Po | 88,4 mA; 593 mW; lineáris jelleggörbe. |
| Pmax; Un; Um | 1,3 W; 5 V; 253 V |
| Külön megadott Lo/Co határértékek feltétele | A külön megadott Lo/Co határértékek résztáblája akkor érvényes, ha a csatlakoztatott készülék belső Li induktivitása VAGY Ci kapacitása (kábel nélkül) legfeljebb a megadott érték 1%-a. |
| Együttes Li és Ci feltétele | Ha a készülék belső Li ÉS Ci értéke (kábel nélkül) egyaránt nagyobb a megadott érték 1%-ánál, az Lo értékeit 50%-ra kell csökkenteni. A külső áramkör csökkentett kapacitása a kábellel együtt legfeljebb 1 µF az I, IIA és IIB csoportban, illetve 600 nF az IIC csoportban. |
| Összetartozó L/C-sorok | A koncentrált induktivitás és kapacitás sorai összetartozó Lo/Co párok. Különböző sorok maximumait ne kombináld; ne interpolálj, és ne számíts saját határgörbét. |
| Külön Lo/Co; IIC | 4,54 mH; 92 nF |
| Külön Lo/Co; IIB (IIIC) | 18,19 mH; 720 nF |
| Külön Lo/Co; IIA | 36,39 mH; 2,37 µF |
| Külön Lo/Co; I | 59,71 mH; 4,2 µF |
| Koncentrált Lo/Co; IIC; 1. pár | 2,3 mH; 0,041 µF |
| Koncentrált Lo/Co; IIC; 2. pár | 2 mH; 0,045 µF |
| Koncentrált Lo/Co; IIC; 3. pár | 1 mH; 0,061 µF |
| Koncentrált Lo/Co; IIC; 4. pár | 0,5 mH; 0,079 µF |
| Koncentrált Lo/Co; IIC; 5. pár | 0,2 mH; 0,092 µF |
| Koncentrált Lo/Co; IIB (IIIC); 1. pár | 26 mH; 0,41 µF |
| Koncentrált Lo/Co; IIB (IIIC); 2. pár | 2 mH; 0,46 µF |
| Koncentrált Lo/Co; IIB (IIIC); 3. pár | 1 mH; 0,54 µF |
| Koncentrált Lo/Co; IIB (IIIC); 4. pár | 0,5 mH; 0,66 µF |
| Koncentrált Lo/Co; IIB (IIIC); 5. pár | 0,2 mH; 0,72 µF |
| Koncentrált Lo/Co; IIA; 1. pár | 49 mH; 1,4 µF |
| Koncentrált Lo/Co; IIA; 2. pár | 20 mH; 1,7 µF |
| Koncentrált Lo/Co; IIA; 3. pár | 1 mH; 1,9 µF |
| Koncentrált Lo/Co; IIA; 4. pár | 0,5 mH; 2,2 µF |
| Koncentrált Lo/Co; IIA; 5. pár | 0,2 mH; 2,37 µF |
| Koncentrált Lo/Co; I; 1. pár | 93 mH; 1,4 µF |
| Koncentrált Lo/Co; I; 2. pár | 50 mH; 1,8 µF |
| Koncentrált Lo/Co; I; 3. pár | 2 mH; 2 µF |
| Koncentrált Lo/Co; I; 4. pár | 0,2 mH; 3,7 µF |
| Koncentrált Lo/Co; I; 5. pár | 0,1 mH; 3,85 µF |
Ex i áramköri határok – korábbi betáplálóhardver
| Betáplálóhardver feltétele | 750-606 legfeljebb HW 04 vagy 750-625/000-001 legfeljebb HW 03; a két hardverág adatai nem cserélhetők fel. |
|---|---|
| Modulváltozat | 750-485 legalább HW 07, FW 31. |
| Ui; Uo | 27,3 V; 27,3 V |
| Io; Po | 90 mA; 0,61 W; lineáris jelleggörbe. |
| Pmax; Un; Um | 1,3 W; 5 V; 253 V |
| Külön megadott Lo/Co határértékek feltétele | A külön megadott Lo/Co határértékek résztáblája akkor érvényes, ha a csatlakoztatott készülék belső Li induktivitása VAGY Ci kapacitása (kábel nélkül) legfeljebb a megadott érték 1%-a. |
| Együttes Li és Ci feltétele | Ha a készülék belső Li ÉS Ci értéke (kábel nélkül) egyaránt nagyobb a megadott érték 1%-ánál, az Lo értékeit 50%-ra kell csökkenteni. A külső áramkör csökkentett kapacitása a kábellel együtt legfeljebb 1 µF az I, IIA és IIB csoportban, illetve 600 nF az IIC csoportban. |
| Összetartozó L/C-sorok | A koncentrált induktivitás és kapacitás sorai összetartozó Lo/Co párok. Különböző sorok maximumait ne kombináld; ne interpolálj, és ne számíts saját határgörbét. |
| Külön Lo/Co; IIC | 5 mH; 88 nF |
| Külön Lo/Co; IIB | 18 mH; 680 nF |
| Külön Lo/Co; IIA | 40 mH; 2,2 µF |
| Külön Lo/Co; I | 100 mH; 3,5 µF |
| Koncentrált Lo/Co; IIC; 1. pár | 0,2 mH; 87 nF |
| Koncentrált Lo/Co; IIC; 2. pár | 0,5 mH; 71 nF |
| Koncentrált Lo/Co; IIC; 3. pár | 1,0 mH; 55 nF |
| Koncentrált Lo/Co; IIC; 4. pár | 1,6 mH; 44 nF |
| Koncentrált Lo/Co; IIC; 5. pár | —; — (nincs megadott érték) |
| Koncentrált Lo/Co; IIB; 1. pár | 0,1 mH; 0,67 µF |
| Koncentrált Lo/Co; IIB; 2. pár | 0,2 mH; 0,59 µF |
| Koncentrált Lo/Co; IIB; 3. pár | 0,5 mH; 0,45 µF |
| Koncentrált Lo/Co; IIB; 4. pár | 2,0 mH; 0,31 µF |
| Koncentrált Lo/Co; IIB; 5. pár | 16,0 mH; 0,27 µF |
| Koncentrált Lo/Co; IIA; 1. pár | 0,05 mH; 1,2 µF |
| Koncentrált Lo/Co; IIA; 2. pár | 0,2 mH; 0,8 µF |
| Koncentrált Lo/Co; IIA; 3. pár | 1,0 mH; 0,53 µF |
| Koncentrált Lo/Co; IIA; 4. pár | 20,0 mH; 0,47 µF |
| Koncentrált Lo/Co; IIA; 5. pár | 27,0 mH; 0,41 µF |
| Koncentrált Lo/Co; I; 1. pár | 0,1 mH; 1,2 µF |
| Koncentrált Lo/Co; I; 2. pár | 0,2 mH; 1,0 µF |
| Koncentrált Lo/Co; I; 3. pár | 0,5 mH; 0,79 µF |
| Koncentrált Lo/Co; I; 4. pár | 1,0 mH; 0,69 µF |
| Koncentrált Lo/Co; I; 5. pár | 2,0 mH; 0,64 µF |
Biztonság és előkészítés
| Szakképzettség | A szerelést és csatlakoztatást csak megfelelően képzett villamos szakember végezheti, az alkalmazásra vonatkozó robbanásvédelmi előírásokkal és tanúsítványokkal összhangban. |
|---|---|
| Feszültségmentesítés | A munka előtt minden táplálást kapcsolj ki, és ellenőrizd a feszültségmentességet. A szerelés, telepítés vagy javítás közben robbanásveszélyes légkör nem lehet jelen. |
| Beépítési hely | A WAGO I/O System 750 rendszert a 2. zónába vagy nem robbanásveszélyes területre kell beépíteni. A 0. és 1. zónára vonatkozó jelátalakító-kapcsolat nem engedélyezi a modul oda telepítését. |
| Burkolat | Robbanásveszélyes területen a nyitott kialakítású készüléket megfelelő, csak szerszámmal vagy kulccsal nyitható házba vagy szekrénybe építsd. A megfelelő zónabesorolás és jelölés szerinti előírásoknak, legalább IP54 védettségnek, belül 1. vagy 2. szennyezettségi foknak és az összes komponens közös hőmérséklet-tartományának meg kell felelni. |
Ex i betáplálás és szakaszelválasztás
| Betáplálás | Az Ex i szakaszt kizárólag gyújtószikramentes, 24 V DC Ex i betáplálóról, 750-606 vagy 750-625/000-001 modulon keresztül tápláld. A szakasz összárama legfeljebb 1 A lehet. |
|---|---|
| Hardverazonosítás | A betápláló hardververzióját az áramköri méretezés előtt azonosítani kell; kizárólag az arra érvényes Uo/Io/Po és L/C határértékek, valamint az együttes reaktanciák feltételei alkalmazhatók. |
| Első Ex i szakasz | Az első Ex i szakasz előtti elválasztási távolságot az Ex i betápláló biztosítja. |
| Minden Ex i szakasz után | Minden Ex i szakasz után négy 750-616 távolságmodult helyezz el; ez akkor is szükséges, ha a következő szakasz új Ex i betáplálóval indul. |
| Kivétel: csak 750-627 következik | Ha a következő szakasz kizárólag 750-627 buszbővítő végmodulból áll, egy 750-616 távolságmodul elegendő. |
| Kivétel: csak 750-600 következik | Ha a következő szakasz kizárólag 750-600 végmodulból áll, nem szükséges távolságmodul. |
| Tranziens hibák | A készüléken kívüli megfelelő intézkedésekkel biztosítsd, hogy tranziens hiba miatt a névleges feszültség legfeljebb 40%-kal legyen túllépve. |
| Terepi készülék | Kizárólag I. vagy II. túlfeszültségi kategóriának megfelelő táplálású terepi készüléket csatlakoztass. |
| Dokumentálás | Az üzemeltetőnek gondoskodnia kell az elhelyezés helyes kivitelezését igazoló típusvizsgálati tanúsítványról, amelyet a szekrényben vagy házban kell tartani. Az eredeti tanúsítványok előírásait be kell tartani. |
Vezeték-előkészítés és CAGE CLAMP csatlakoztatás
| Vezeték | Tömör vagy finom elemi szálas rézvezeték: 0,08–2,5 mm², 28–14 AWG; csupaszolás 8–9 mm. Kapocspontonként csak egy vezetőt csatlakoztass. |
|---|---|
| 1. Kapocspont nyitása | A működtetőszerszámot egyenesen vezesd a vezetéknyílás fölötti téglalap alakú működtetőnyílásba, és nyisd a kapocspontot. |
| 2. Vezeték behelyezése | A lecsupaszolt vezetéket vezesd a kerek csatlakozónyílásba. |
| 3. Kapocspont zárása | Húzd ki a működtetőszerszámot; a kapocspont rögzíti a vezetéket. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm; a tömör és finom elemi szálas rézvezeték megadott tartománya 0,08–2,5 mm².
Mekkora az Ex i szakasz megengedett árama?
Legfeljebb 1 A; az Ex i betáplálásra és szakaszelválasztásra vonatkozó feltételeket is be kell tartani.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-485
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
97,65 g/db
Cikkszám
4045454725556
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-485 2 csatornás analóg bemeneti modul, 4–20 mA, abszolút mérés, gyújtószikramentes műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-485 |
| GTIN / EAN | 4045454725556 |
| Terméktípus | Kétcsatornás analóg bemeneti modul |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | NO US CLASSIFICATION |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.06. |
|---|
Jeltechnika
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Áramerősség |
| Jel típusa (áram) | 4 … 20 mADC |
| Szenzorcsatlakozás | 2 x (3 vezetékes) |
| Szenzor-tápellátás | 16 VDC |
| Jelkarakterisztika | Egyvégű |
| Felbontás [bit] | 12 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Bemeneti ellenállás (max.) | 100 Ω |
| Átalakítási idő (ált.) | 2 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | ±0,2 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | ±0,01 %/K |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 31 mA |
| Tápfeszültség (terepi) | 24 V DC; Ex i tápegység Uo legfeljebb 26,8 V; tápsínérintkezőkön keresztül, betáplálás késes, továbbítás rugós érintkezővel. |
| Energiafogyasztás, terepi tápellátás (modul külső terhelés nélkül) | 11 mA |
| Szigetelés | 300 VAC rendszer/tápfeszültség |
| Indikátorok | Zöld A/E LED: AI1/AI2 működés; piros B/F LED: AI1/AI2 hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás

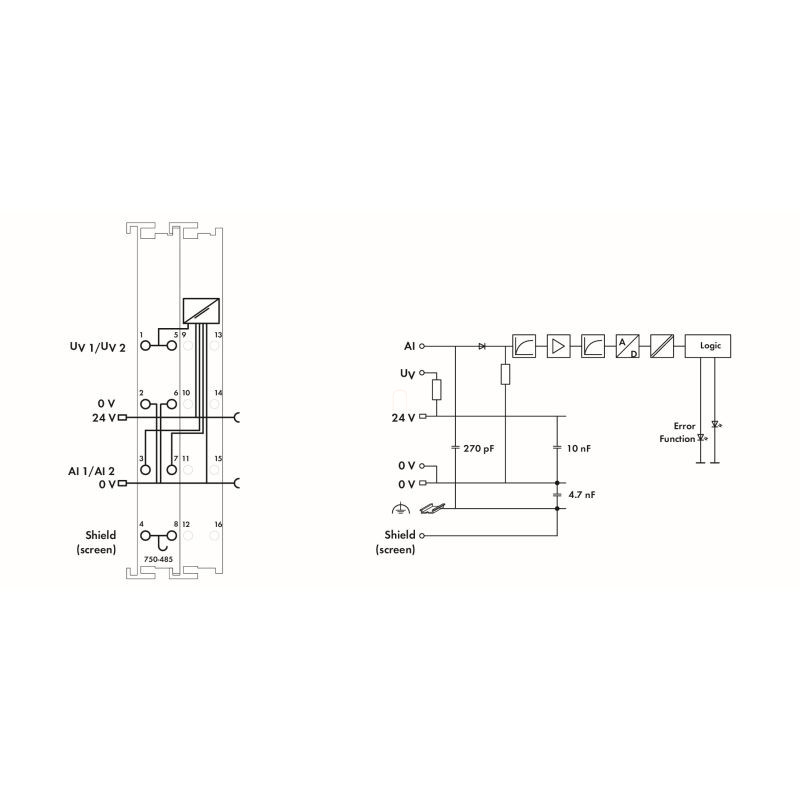

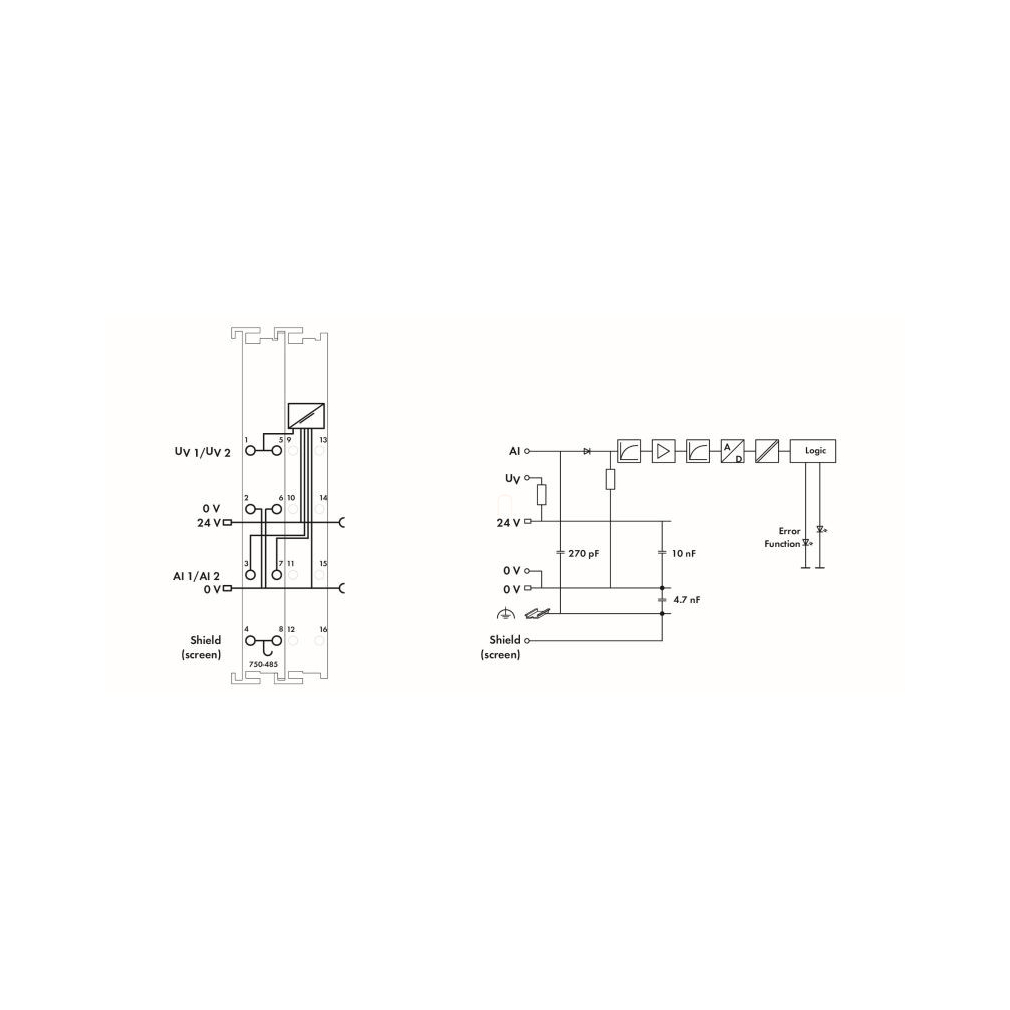

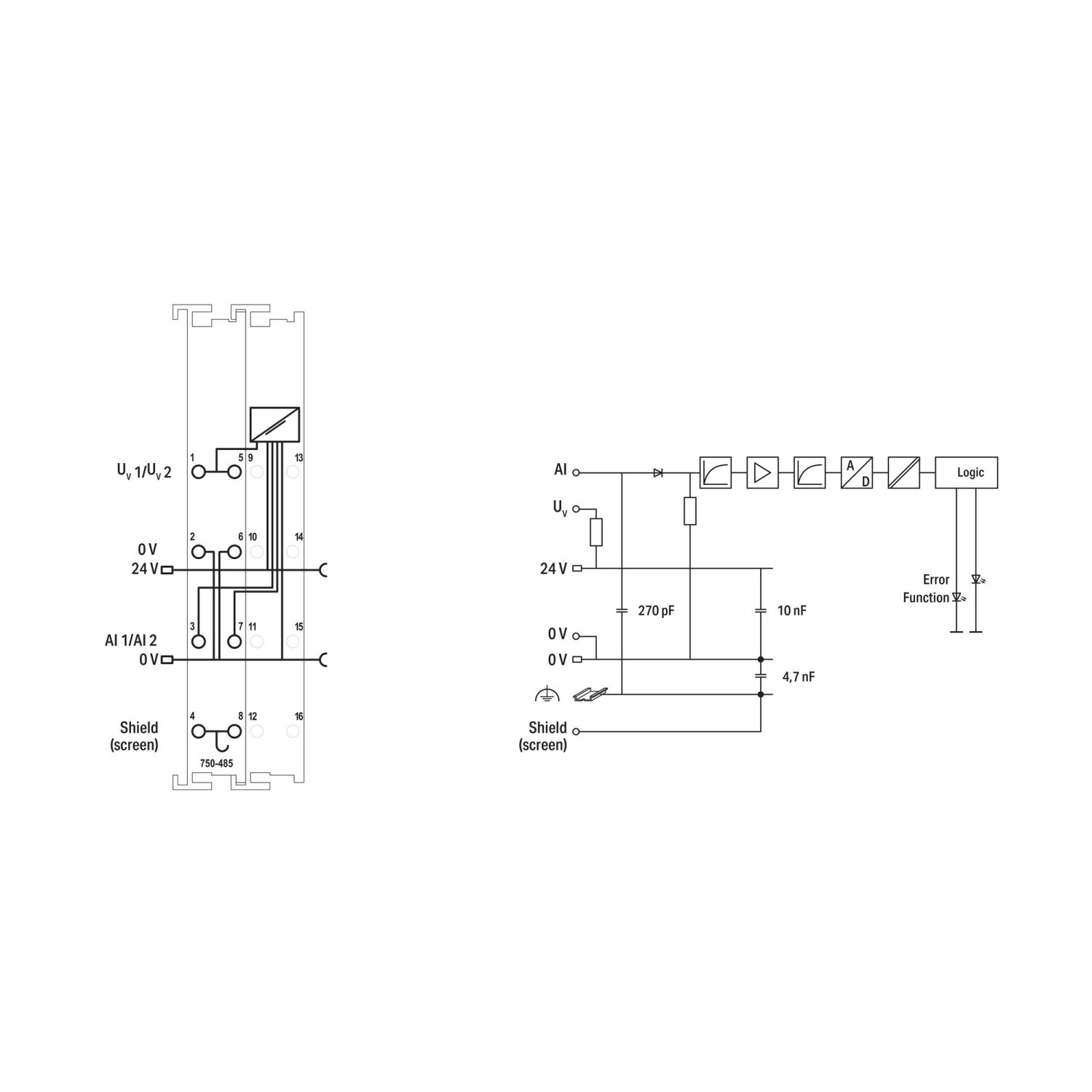

| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 24 mm / 0,945 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | kék |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,037 MJ |
| Tömeg | 97,6 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Gyújtószikramentes áramköri adatok
| Ex i védelem | Igen |
|---|---|
| Legnagyobb fogyasztási teljesítmény, Pmax | 1,3 W |
| Veszteségi teljesítmény, Pl | 0,75 W |
| ATEX jelölés | II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
| IECEx/INMETRO jelölés | Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| cULus; zónabesorolás | Cl I Zn 2 AEx nA [ia Ga] IIC T4 Gc; Cl I Zn 2 AEx nA [ia IIIC] IIC T4 Gc; Ex nA [ia Ga] IIC T4 Gc X; Ex nA [ia IIIC] IIC T4 Gc X |
| cULus; Division-besorolás | Class I, Div. 2, Group A B C D, T4 |
| Ex előírások | EN IEC 60079-0, -7, -11 |
Működés és egyedi feltételek
| Működés | Gyújtószikramentes jelátalakítók ellátása a 0. és 1. zóna területén; analóg jeleik továbbítása. |
|---|---|
| A WAGO I/O-rendszer helye | A 750-es rendszert a 2. zónába vagy nem robbanásveszélyes területre kell beépíteni; ez nem a modul 0. zónába telepítésének engedélye. |
| Tápellátási feltétel | Kizárólag gyújtószikramentes, 24 V DC Ex i tápegységről működtethető. |
| Rövidzárvédelmi megjegyzés | A jelátalakító megtáplálása nem feltétlenül rövidzárvédett. |
| LED-ek | Zöld: áramjel be/ki; piros: vezetékszakadás, mérési tartomány túllépése vagy el nem érése. |
| Árnyékolás | Közvetlen kapcsolat a DIN-sínnel. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AIM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU-Ex megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK-Ex megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 25-0415412 |
| BV | Bureau Veritas S.A.; 13453/E0 BV |
| DNV | DNV GL SE; DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | Korean Register of Shipping; KR HMB05880-AC001 |
| LR | Lloyds Register EMEA; LR22180952TA |
| PRS | Polski Rejestr Statków; TE/1101/880590/23 |
| RINA | RINA Germany GmbH; ELE343521XG001 |
| AEx | UL International Germany GmbH; UL 60079; E480271 |
| ATEX | TUEV Nord Cert GmbH; EN 60079; TUEV12ATEX106032X (Ex ec[iaGa] IIC T4 Gc, [Ex iaDa] IIIC, [Ex iaMa] I) |
| CCC | CNEX; CNCA-C23-01; 2020312310000211 (Ex ec[iaGa] IIC T4 Gc, [Ex iaDa] IIIC, [Ex iaMa] I) |
| IECEx | TUEV Nord Cert GmbH; IEC 60079; IECEx TUN12.0039X (Ex ec[iaGa] IIC T4 Gc, [Ex iaDa] IIIC, [Ex iaMa] I) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; TÜV_14.1911_X |
| KTL | Korea Testing Laboratory; KOSHA Article 34, IEC60079-0; 20-KA4BO-0643X |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgária | 5065582b-f270-43af-9e74-f9e23017a7b1 |
| SCIP; Csehország | 0170611b-8bdf-4c42-9ac1-72bd32bec088 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-606 | Tápegység; 24 VDC; diagnosztika; Gyújtószikramentes |
| 750-625/000-001 | Tápegység; 24 VDC; Gyújtószikramentes |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
Ex i áramköri határok – újabb betáplálóhardver
| Betáplálóhardver feltétele | 750-606 legalább HW 05 vagy 750-625/000-001 legalább HW 04; a két hardverág adatai nem cserélhetők fel. |
|---|---|
| Modulváltozat | 750-485 legalább HW 07, FW 31. |
| Ui; Uo | 26,8 V; 26,8 V |
| Io; Po | 88,4 mA; 593 mW; lineáris jelleggörbe. |
| Pmax; Un; Um | 1,3 W; 5 V; 253 V |
| Külön megadott Lo/Co határértékek feltétele | A külön megadott Lo/Co határértékek résztáblája akkor érvényes, ha a csatlakoztatott készülék belső Li induktivitása VAGY Ci kapacitása (kábel nélkül) legfeljebb a megadott érték 1%-a. |
| Együttes Li és Ci feltétele | Ha a készülék belső Li ÉS Ci értéke (kábel nélkül) egyaránt nagyobb a megadott érték 1%-ánál, az Lo értékeit 50%-ra kell csökkenteni. A külső áramkör csökkentett kapacitása a kábellel együtt legfeljebb 1 µF az I, IIA és IIB csoportban, illetve 600 nF az IIC csoportban. |
| Összetartozó L/C-sorok | A koncentrált induktivitás és kapacitás sorai összetartozó Lo/Co párok. Különböző sorok maximumait ne kombináld; ne interpolálj, és ne számíts saját határgörbét. |
| Külön Lo/Co; IIC | 4,54 mH; 92 nF |
| Külön Lo/Co; IIB (IIIC) | 18,19 mH; 720 nF |
| Külön Lo/Co; IIA | 36,39 mH; 2,37 µF |
| Külön Lo/Co; I | 59,71 mH; 4,2 µF |
| Koncentrált Lo/Co; IIC; 1. pár | 2,3 mH; 0,041 µF |
| Koncentrált Lo/Co; IIC; 2. pár | 2 mH; 0,045 µF |
| Koncentrált Lo/Co; IIC; 3. pár | 1 mH; 0,061 µF |
| Koncentrált Lo/Co; IIC; 4. pár | 0,5 mH; 0,079 µF |
| Koncentrált Lo/Co; IIC; 5. pár | 0,2 mH; 0,092 µF |
| Koncentrált Lo/Co; IIB (IIIC); 1. pár | 26 mH; 0,41 µF |
| Koncentrált Lo/Co; IIB (IIIC); 2. pár | 2 mH; 0,46 µF |
| Koncentrált Lo/Co; IIB (IIIC); 3. pár | 1 mH; 0,54 µF |
| Koncentrált Lo/Co; IIB (IIIC); 4. pár | 0,5 mH; 0,66 µF |
| Koncentrált Lo/Co; IIB (IIIC); 5. pár | 0,2 mH; 0,72 µF |
| Koncentrált Lo/Co; IIA; 1. pár | 49 mH; 1,4 µF |
| Koncentrált Lo/Co; IIA; 2. pár | 20 mH; 1,7 µF |
| Koncentrált Lo/Co; IIA; 3. pár | 1 mH; 1,9 µF |
| Koncentrált Lo/Co; IIA; 4. pár | 0,5 mH; 2,2 µF |
| Koncentrált Lo/Co; IIA; 5. pár | 0,2 mH; 2,37 µF |
| Koncentrált Lo/Co; I; 1. pár | 93 mH; 1,4 µF |
| Koncentrált Lo/Co; I; 2. pár | 50 mH; 1,8 µF |
| Koncentrált Lo/Co; I; 3. pár | 2 mH; 2 µF |
| Koncentrált Lo/Co; I; 4. pár | 0,2 mH; 3,7 µF |
| Koncentrált Lo/Co; I; 5. pár | 0,1 mH; 3,85 µF |
Ex i áramköri határok – korábbi betáplálóhardver
| Betáplálóhardver feltétele | 750-606 legfeljebb HW 04 vagy 750-625/000-001 legfeljebb HW 03; a két hardverág adatai nem cserélhetők fel. |
|---|---|
| Modulváltozat | 750-485 legalább HW 07, FW 31. |
| Ui; Uo | 27,3 V; 27,3 V |
| Io; Po | 90 mA; 0,61 W; lineáris jelleggörbe. |
| Pmax; Un; Um | 1,3 W; 5 V; 253 V |
| Külön megadott Lo/Co határértékek feltétele | A külön megadott Lo/Co határértékek résztáblája akkor érvényes, ha a csatlakoztatott készülék belső Li induktivitása VAGY Ci kapacitása (kábel nélkül) legfeljebb a megadott érték 1%-a. |
| Együttes Li és Ci feltétele | Ha a készülék belső Li ÉS Ci értéke (kábel nélkül) egyaránt nagyobb a megadott érték 1%-ánál, az Lo értékeit 50%-ra kell csökkenteni. A külső áramkör csökkentett kapacitása a kábellel együtt legfeljebb 1 µF az I, IIA és IIB csoportban, illetve 600 nF az IIC csoportban. |
| Összetartozó L/C-sorok | A koncentrált induktivitás és kapacitás sorai összetartozó Lo/Co párok. Különböző sorok maximumait ne kombináld; ne interpolálj, és ne számíts saját határgörbét. |
| Külön Lo/Co; IIC | 5 mH; 88 nF |
| Külön Lo/Co; IIB | 18 mH; 680 nF |
| Külön Lo/Co; IIA | 40 mH; 2,2 µF |
| Külön Lo/Co; I | 100 mH; 3,5 µF |
| Koncentrált Lo/Co; IIC; 1. pár | 0,2 mH; 87 nF |
| Koncentrált Lo/Co; IIC; 2. pár | 0,5 mH; 71 nF |
| Koncentrált Lo/Co; IIC; 3. pár | 1,0 mH; 55 nF |
| Koncentrált Lo/Co; IIC; 4. pár | 1,6 mH; 44 nF |
| Koncentrált Lo/Co; IIC; 5. pár | —; — (nincs megadott érték) |
| Koncentrált Lo/Co; IIB; 1. pár | 0,1 mH; 0,67 µF |
| Koncentrált Lo/Co; IIB; 2. pár | 0,2 mH; 0,59 µF |
| Koncentrált Lo/Co; IIB; 3. pár | 0,5 mH; 0,45 µF |
| Koncentrált Lo/Co; IIB; 4. pár | 2,0 mH; 0,31 µF |
| Koncentrált Lo/Co; IIB; 5. pár | 16,0 mH; 0,27 µF |
| Koncentrált Lo/Co; IIA; 1. pár | 0,05 mH; 1,2 µF |
| Koncentrált Lo/Co; IIA; 2. pár | 0,2 mH; 0,8 µF |
| Koncentrált Lo/Co; IIA; 3. pár | 1,0 mH; 0,53 µF |
| Koncentrált Lo/Co; IIA; 4. pár | 20,0 mH; 0,47 µF |
| Koncentrált Lo/Co; IIA; 5. pár | 27,0 mH; 0,41 µF |
| Koncentrált Lo/Co; I; 1. pár | 0,1 mH; 1,2 µF |
| Koncentrált Lo/Co; I; 2. pár | 0,2 mH; 1,0 µF |
| Koncentrált Lo/Co; I; 3. pár | 0,5 mH; 0,79 µF |
| Koncentrált Lo/Co; I; 4. pár | 1,0 mH; 0,69 µF |
| Koncentrált Lo/Co; I; 5. pár | 2,0 mH; 0,64 µF |
Biztonság és előkészítés
| Szakképzettség | A szerelést és csatlakoztatást csak megfelelően képzett villamos szakember végezheti, az alkalmazásra vonatkozó robbanásvédelmi előírásokkal és tanúsítványokkal összhangban. |
|---|---|
| Feszültségmentesítés | A munka előtt minden táplálást kapcsolj ki, és ellenőrizd a feszültségmentességet. A szerelés, telepítés vagy javítás közben robbanásveszélyes légkör nem lehet jelen. |
| Beépítési hely | A WAGO I/O System 750 rendszert a 2. zónába vagy nem robbanásveszélyes területre kell beépíteni. A 0. és 1. zónára vonatkozó jelátalakító-kapcsolat nem engedélyezi a modul oda telepítését. |
| Burkolat | Robbanásveszélyes területen a nyitott kialakítású készüléket megfelelő, csak szerszámmal vagy kulccsal nyitható házba vagy szekrénybe építsd. A megfelelő zónabesorolás és jelölés szerinti előírásoknak, legalább IP54 védettségnek, belül 1. vagy 2. szennyezettségi foknak és az összes komponens közös hőmérséklet-tartományának meg kell felelni. |
Ex i betáplálás és szakaszelválasztás
| Betáplálás | Az Ex i szakaszt kizárólag gyújtószikramentes, 24 V DC Ex i betáplálóról, 750-606 vagy 750-625/000-001 modulon keresztül tápláld. A szakasz összárama legfeljebb 1 A lehet. |
|---|---|
| Hardverazonosítás | A betápláló hardververzióját az áramköri méretezés előtt azonosítani kell; kizárólag az arra érvényes Uo/Io/Po és L/C határértékek, valamint az együttes reaktanciák feltételei alkalmazhatók. |
| Első Ex i szakasz | Az első Ex i szakasz előtti elválasztási távolságot az Ex i betápláló biztosítja. |
| Minden Ex i szakasz után | Minden Ex i szakasz után négy 750-616 távolságmodult helyezz el; ez akkor is szükséges, ha a következő szakasz új Ex i betáplálóval indul. |
| Kivétel: csak 750-627 következik | Ha a következő szakasz kizárólag 750-627 buszbővítő végmodulból áll, egy 750-616 távolságmodul elegendő. |
| Kivétel: csak 750-600 következik | Ha a következő szakasz kizárólag 750-600 végmodulból áll, nem szükséges távolságmodul. |
| Tranziens hibák | A készüléken kívüli megfelelő intézkedésekkel biztosítsd, hogy tranziens hiba miatt a névleges feszültség legfeljebb 40%-kal legyen túllépve. |
| Terepi készülék | Kizárólag I. vagy II. túlfeszültségi kategóriának megfelelő táplálású terepi készüléket csatlakoztass. |
| Dokumentálás | Az üzemeltetőnek gondoskodnia kell az elhelyezés helyes kivitelezését igazoló típusvizsgálati tanúsítványról, amelyet a szekrényben vagy házban kell tartani. Az eredeti tanúsítványok előírásait be kell tartani. |
Vezeték-előkészítés és CAGE CLAMP csatlakoztatás
| Vezeték | Tömör vagy finom elemi szálas rézvezeték: 0,08–2,5 mm², 28–14 AWG; csupaszolás 8–9 mm. Kapocspontonként csak egy vezetőt csatlakoztass. |
|---|---|
| 1. Kapocspont nyitása | A működtetőszerszámot egyenesen vezesd a vezetéknyílás fölötti téglalap alakú működtetőnyílásba, és nyisd a kapocspontot. |
| 2. Vezeték behelyezése | A lecsupaszolt vezetéket vezesd a kerek csatlakozónyílásba. |
| 3. Kapocspont zárása | Húzd ki a működtetőszerszámot; a kapocspont rögzíti a vezetéket. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-485 2 csatornás analóg bemeneti modul, 4–20 mA, abszolút mérés, gyújtószikramentes használati útmutató
Biztonság és előkészítés
| Szakképzettség | A szerelést és csatlakoztatást csak megfelelően képzett villamos szakember végezheti, az alkalmazásra vonatkozó robbanásvédelmi előírásokkal és tanúsítványokkal összhangban. |
|---|---|
| Feszültségmentesítés | A munka előtt minden táplálást kapcsolj ki, és ellenőrizd a feszültségmentességet. A szerelés, telepítés vagy javítás közben robbanásveszélyes légkör nem lehet jelen. |
| Beépítési hely | A WAGO I/O System 750 rendszert a 2. zónába vagy nem robbanásveszélyes területre kell beépíteni. A 0. és 1. zónára vonatkozó jelátalakító-kapcsolat nem engedélyezi a modul oda telepítését. |
| Burkolat | Robbanásveszélyes területen a nyitott kialakítású készüléket megfelelő, csak szerszámmal vagy kulccsal nyitható házba vagy szekrénybe építsd. A megfelelő zónabesorolás és jelölés szerinti előírásoknak, legalább IP54 védettségnek, belül 1. vagy 2. szennyezettségi foknak és az összes komponens közös hőmérséklet-tartományának meg kell felelni. |
Ex i betáplálás és szakaszelválasztás
| Betáplálás | Az Ex i szakaszt kizárólag gyújtószikramentes, 24 V DC Ex i betáplálóról, 750-606 vagy 750-625/000-001 modulon keresztül tápláld. A szakasz összárama legfeljebb 1 A lehet. |
|---|---|
| Hardverazonosítás | A betápláló hardververzióját az áramköri méretezés előtt azonosítani kell; kizárólag az arra érvényes Uo/Io/Po és L/C határértékek, valamint az együttes reaktanciák feltételei alkalmazhatók. |
| Első Ex i szakasz | Az első Ex i szakasz előtti elválasztási távolságot az Ex i betápláló biztosítja. |
| Minden Ex i szakasz után | Minden Ex i szakasz után négy 750-616 távolságmodult helyezz el; ez akkor is szükséges, ha a következő szakasz új Ex i betáplálóval indul. |
| Kivétel: csak 750-627 következik | Ha a következő szakasz kizárólag 750-627 buszbővítő végmodulból áll, egy 750-616 távolságmodul elegendő. |
| Kivétel: csak 750-600 következik | Ha a következő szakasz kizárólag 750-600 végmodulból áll, nem szükséges távolságmodul. |
| Tranziens hibák | A készüléken kívüli megfelelő intézkedésekkel biztosítsd, hogy tranziens hiba miatt a névleges feszültség legfeljebb 40%-kal legyen túllépve. |
| Terepi készülék | Kizárólag I. vagy II. túlfeszültségi kategóriának megfelelő táplálású terepi készüléket csatlakoztass. |
| Dokumentálás | Az üzemeltetőnek gondoskodnia kell az elhelyezés helyes kivitelezését igazoló típusvizsgálati tanúsítványról, amelyet a szekrényben vagy házban kell tartani. Az eredeti tanúsítványok előírásait be kell tartani. |
Vezeték-előkészítés és CAGE CLAMP csatlakoztatás
| Vezeték | Tömör vagy finom elemi szálas rézvezeték: 0,08–2,5 mm², 28–14 AWG; csupaszolás 8–9 mm. Kapocspontonként csak egy vezetőt csatlakoztass. |
|---|---|
| 1. Kapocspont nyitása | A működtetőszerszámot egyenesen vezesd a vezetéknyílás fölötti téglalap alakú működtetőnyílásba, és nyisd a kapocspontot. |
| 2. Vezeték behelyezése | A lecsupaszolt vezetéket vezesd a kerek csatlakozónyílásba. |
| 3. Kapocspont zárása | Húzd ki a működtetőszerszámot; a kapocspont rögzíti a vezetéket. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
