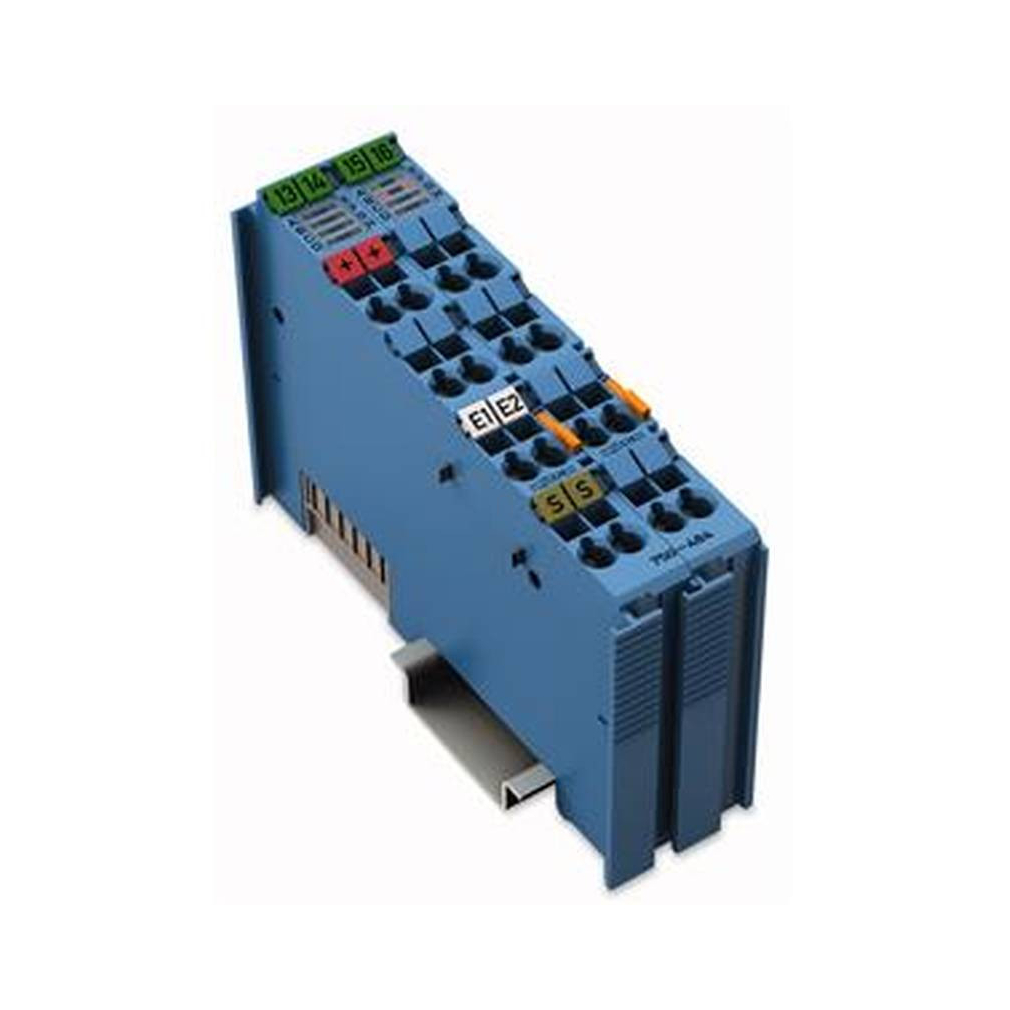

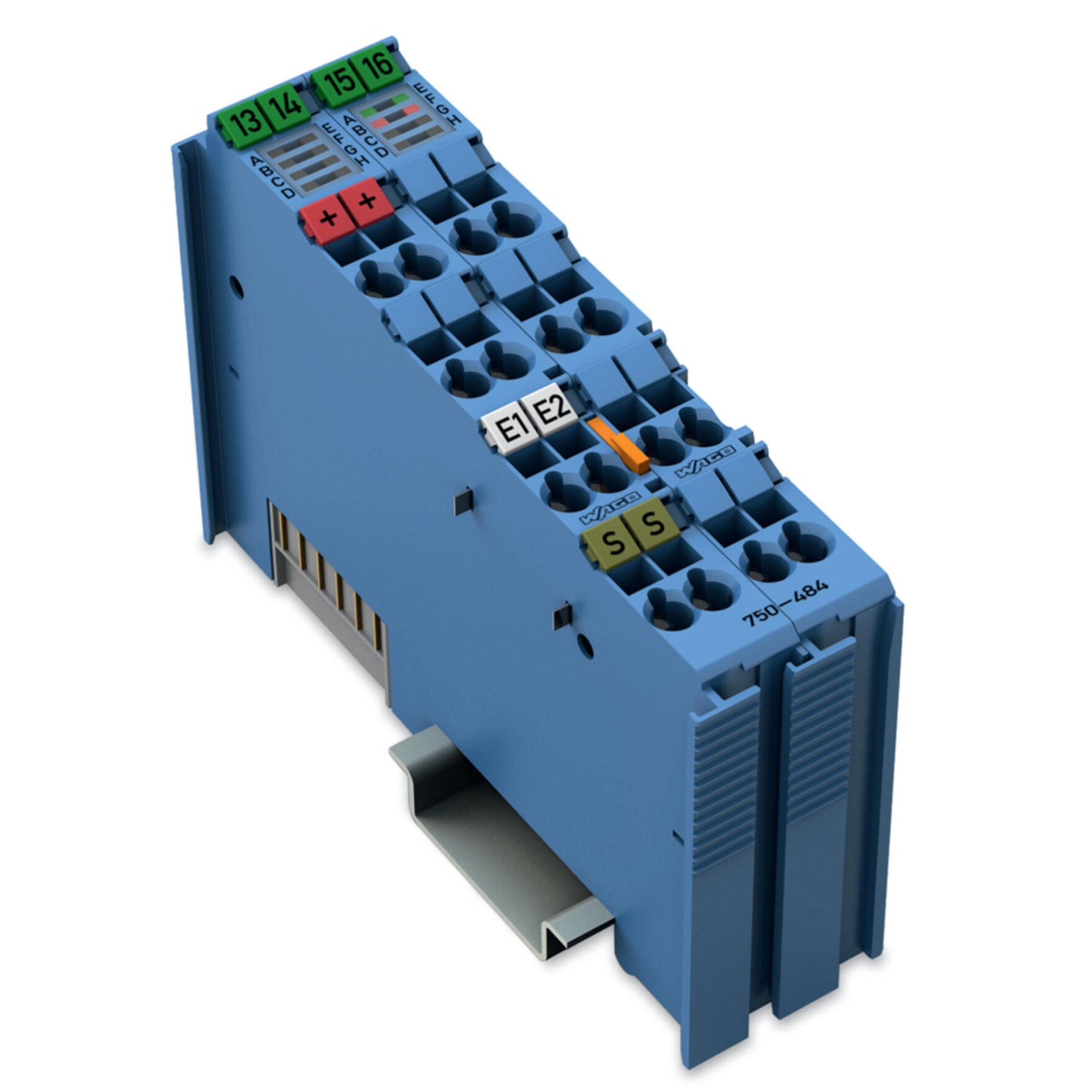

Ez az analóg bemeneti modul két darab terepi oldali jelátalakítót köt össze, ezekben olyan HART interfész van, amelyek a 0+1-es zónába tartozó robbanásveszélyes területeken használatosak. A modul megtáplálja a jelátalakítót, analóg interfészen keresztül adatokat olvas be, valamint biztosítja a HART kommunikációt a konfigurációhoz és a dinamikus változók importálásához. A 750-es WAGO I/O rendszert a 2-es zónába vagy nem robbanásveszélyes területre kell beépíteni. A 24 V-os tápfeszültség a power jumper érintkezőkről érkezik, majd potenciál többszörözők (multiplier) juttatják el a terepi oldali érintkezőkhöz (HART +). Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik. A mérő bemenetnél áramkorlátozás van, ez 25 mA-ben maximalizálja az áramerősséget. Ez a modul táplálja meg a kétvezetékes jelátalakítókat. Csatornánként akár 4 dinamikus HART-változót (PV, SV, TV, QV) lehet a csatoló vagy a vezérlő periodikus eljárásképébe (process image) integrálni (paraméterezhető). A csatlakoztatott, intelligens HART terepi készülékekkel történő kommunikációhoz a HART protokollt a csatoló vagy a vezérlő periodikus eljárásképében (process image) le lehet képezni (paraméterezhető). A kiválasztott (programozható) csatolókhoz FDT/DTM eszközillesztőket lehet kapni, amelyek lehetővé teszik a csatlakoztatott HART készülékkel való kommunikációt.
A Wago 750-484 két 4–20 mA DC HART-jel fogadására és a kétvezetékes terepi jelátalakítók táplálására szolgál. Csatornánként egy HART-eszközt és egy, nem multiplexelt modemet kezel; legfeljebb négy dinamikus változó integrálható a ciklikus folyamatképbe. A kék, 24 mm széles gyújtószikramentes változat kizárólag megfelelő 24 V DC Ex i tápegységről működtethető; a terepi eszköz és a modul beépítési zónája külön feltétel.
Mérési és villamos adatok
| Analóg bemenetek / összes modulcsatorna | 2 / 2 |
|---|---|
| Jel típusa | 4–20 mA DC áramjel |
| Szenzorcsatlakozás | 2 × 2 vezetékes |
| Bemeneti szűrő | Paraméterezhető, csatornánként |
| Jelkarakterisztika | Single-ended, közös referencia-ponttal |
| Túlfeszültség-védelem | 30 V; felcserélt polaritás ellen védett |
| Felbontás | 12 bit |
| Átalakítási idő, jellemző | 10 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, legnagyobb eltérés | A felső tartománybeli érték 0,2%-a |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének ±0,01%/K értéke |
| Diagnosztika | Vezetékszakadás; mérési tartomány túllépése |
| Adatszélesség | 2 × 2 bájtos adat; vagy 2 × 2 bájtos adat + 2n × 4 bájtos adat, n a dinamikus változók száma; vagy 2 × 2 bájtos adat + 6 bájtos mailbox |
| Konfiguráció | WAGO-I/O-CHECK; e!COCKPIT |
| HART-eszközök csatornánként | Egy eszköz; single-drop, nincs multi-drop |
| HART-modemek csatornánként | Egy modem; nem multiplexelt |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Fogyasztás az 5 V-os rendszerellátásból | 25 mA |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |

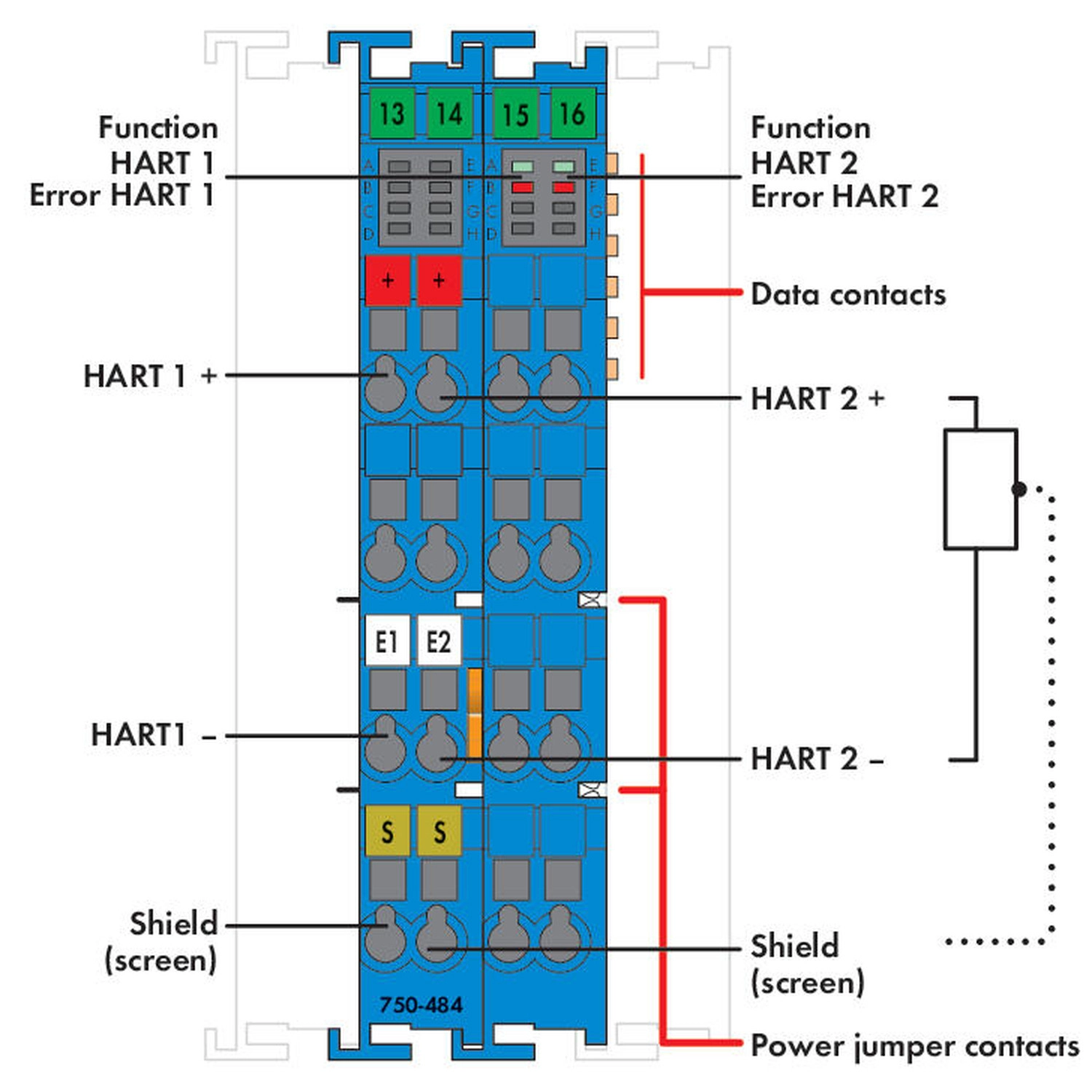

| Zöld működésjelző LED-ek | A/E: HART1/HART2 |
| Piros hibajelző LED-ek | B/F: HART1/HART2 |
| Szenzor tápellátása | 16,5 V DC |
| Terepi tápellátás | 24 V DC; gyújtószikramentes Ex i tápegységből, amelynek Uo értéke legfeljebb 26,8 V; tápsínérintkezőkön át, késes betáplálással és rugós továbbítással |
| Terepi fogyasztás külső terhelés nélkül | 26 mA |
| Teljesítményfelvétel, Pmax | 1,60 W; 20 mA-es slave-ekkel |
| Veszteség, Pl | 0,62 W; slave-ek nélkül |
| Rendszer/tápfeszültség szigetelése | 300 V AC |
| Tápsínérintkezők áramterhelhetősége | 1 A |
| Gyújtószikramentes védelem | Ex i |
Működés és rajzi kapcsolatok
| HART dinamikus változók | Csatornánként legfeljebb 4: PV, SV, TV, QV. Paraméterezhetően a csatoló/vezérlő ciklikus folyamatképébe integrálhatók. |
|---|---|
| HART-protokoll a folyamatképben | Paraméterezhető leképezés az intelligens terepi eszközzel folytatott kommunikációhoz. |
| FDT/DTM | Kiválasztott csatolókhoz/vezérlőkhöz gyártói eszközillesztők állnak rendelkezésre; nem minden csatolóhoz általánosítható. |
| Jelátalakítók táplálása | A modul táplálja a kétvezetékes jelátalakítókat. |
| Árnyékolás | Közvetlenül a DIN-sínhez csatlakozik. |
| Alkalmazási zónák | A HART terepi jelátalakítók a 0/1 zónában használhatók; a 750-es rendszert 2-es zónába vagy nem robbanásveszélyes területre kell telepíteni. |
| Áramkorlátozás | A mérőbemenet áramkorlátozása legfeljebb 25 mA-re korlátozza az áramerősséget. |
| Terepi feszültség útja | A tápsínérintkezőkről potenciáltöbbszörözőn át a HART+ terepi pontokra. |

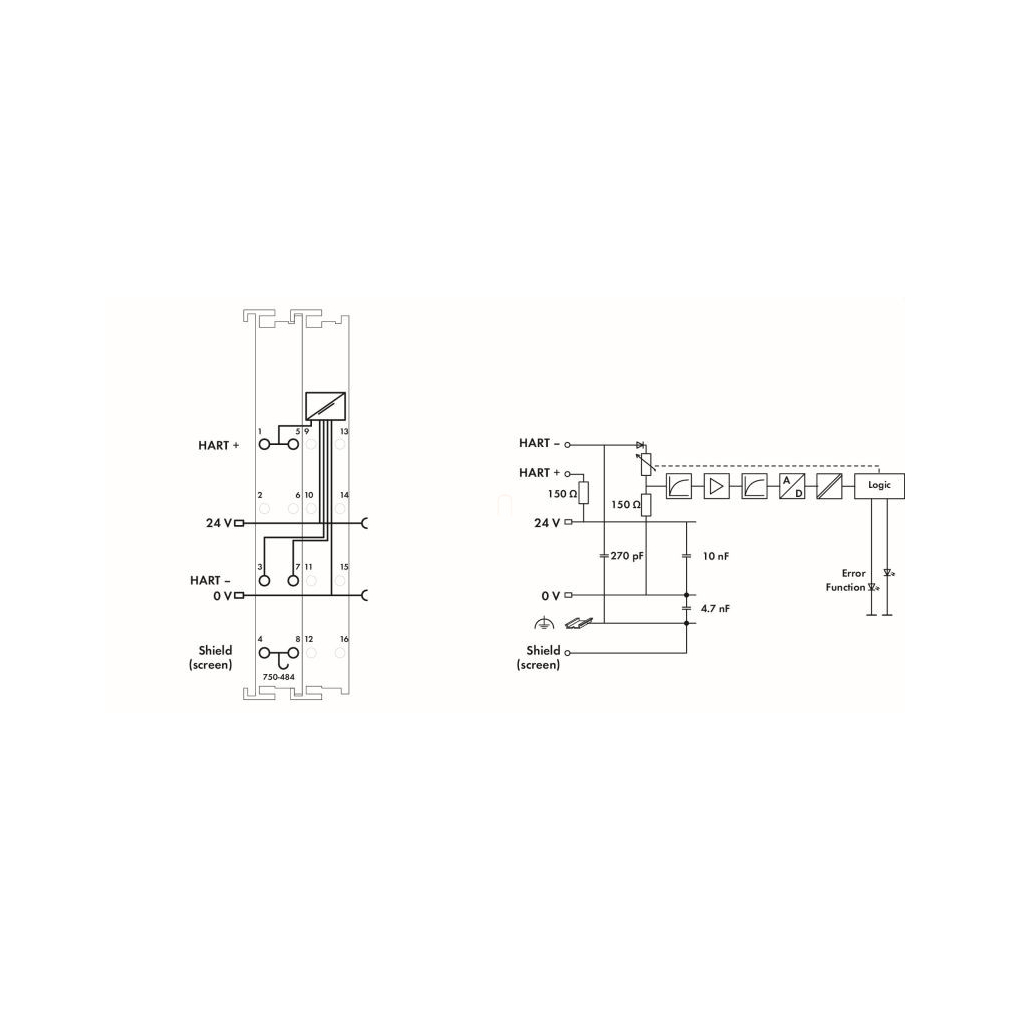

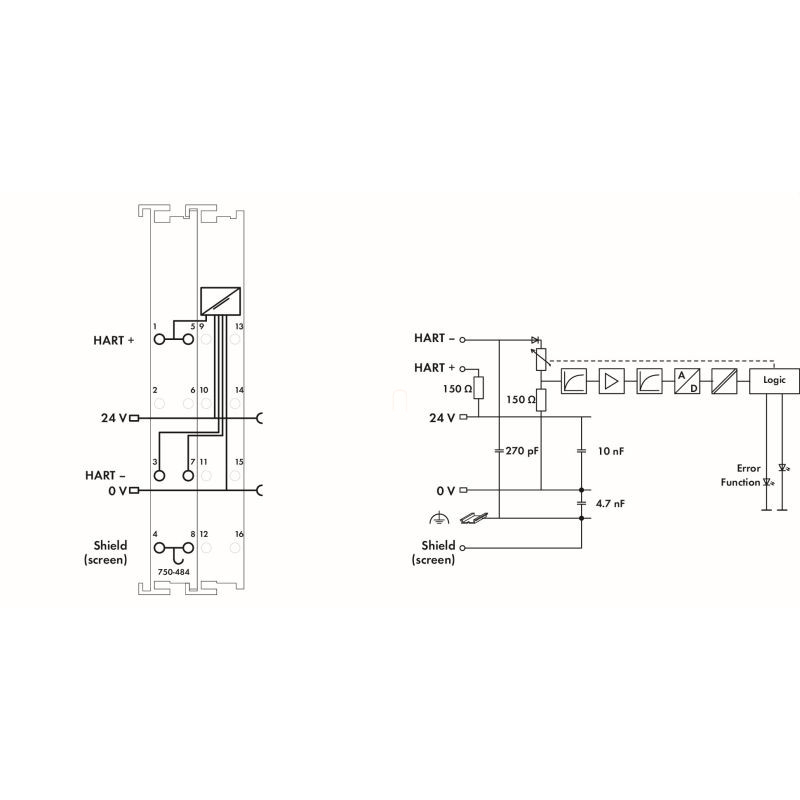

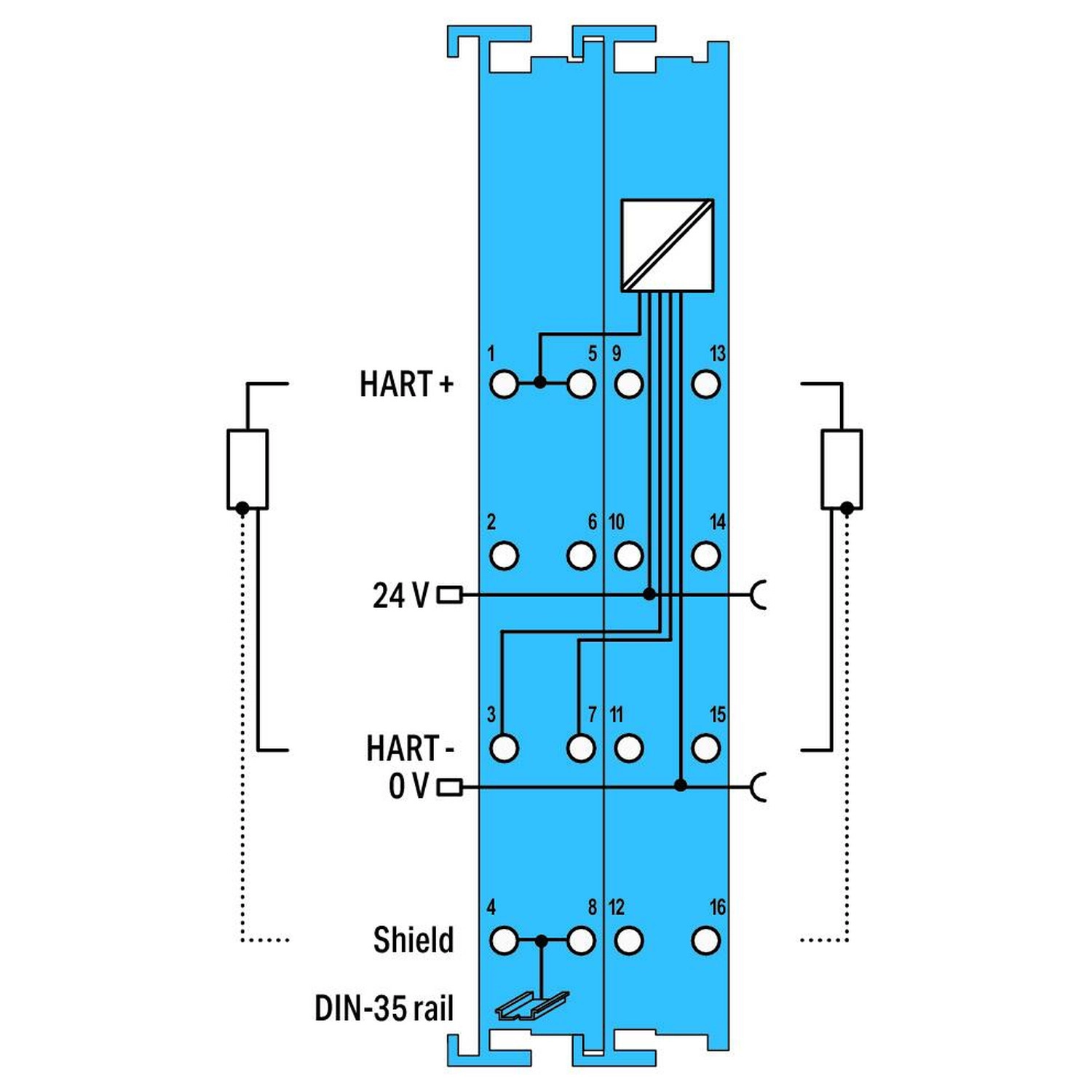

| Rajzi kapocskiosztás | 1/5: HART+ közös pont; 3/7: HART−; 4/8: közös árnyékolás. A 2/6 és 9–16 helyek nincsenek használt jelkapocsként megadva. |

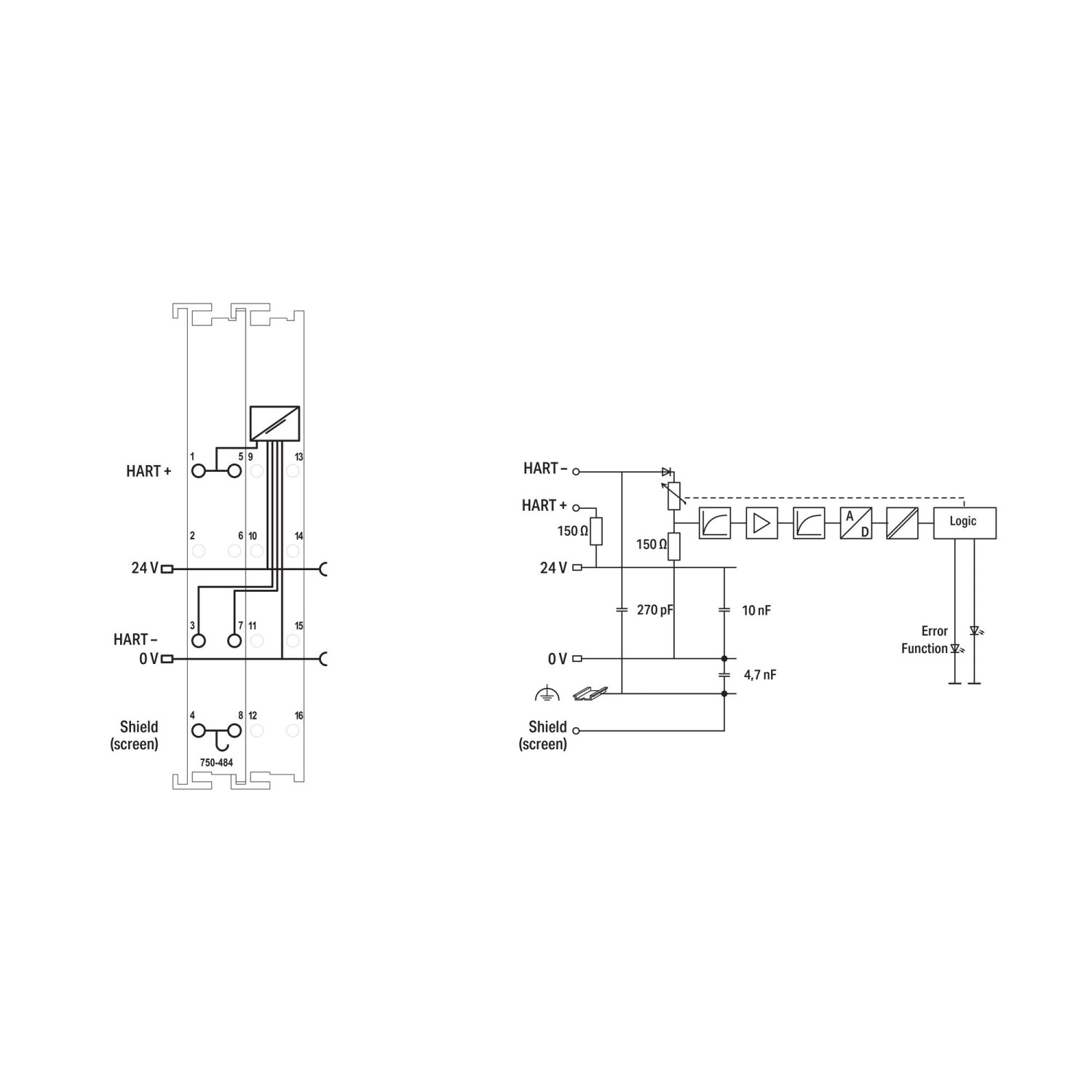

| Belső kapcsolási rajz számai | Két 150 Ω ellenállás; 270 pF, 10 nF és 4,7 nF kapacitások. A rajz áramköri értékei nem további külső terhelési határok. |
Saját gyújtószikramentes feltételek
| ATEX jelölés | II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
|---|---|
| IECEx / INMETRO jelölés | Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| cULus Zone classified | Cl I Zn 2 AEx nA [ia Ga] IIC T4 Gc; Cl I Zn 2 AEx nA [ia IIIC] IIC T4 Gc; Ex nA [ia Ga] IIC T4 Gc X; Ex nA [ia IIIC] IIC T4 Gc X |
| cULus Division classified | Class I, Div.2, Group A B C D, T4 |
| Ex szabványok | EN IEC60079-0, -7, -11 |
| Biztonsági áramköri adatok | Uo = 27,3 V; Io = 92,7 mA; Po = 630 mW; lineáris karakterisztika |
| Ex ia IIC reaktancia | Lo = 1,5 mH; Co = 87 nF |
| Ex ia IIB reaktancia | Lo = 15 mH; Co = 670 nF |
| Ex ia IIA reaktancia | Lo = 38 mH; Co = 2,2 µF |
| Ex ia reaktancia; további csoport nincs megadva | Lo = 36 mH; Co = 3,49 µF |
| Reaktancia megjegyzése | A magyar megadás az induktivitás (L) és kapacitás (C) együttes figyelembevétele nélküli értékeket közöl; ezek nem feltétel nélkül egyszerre kihasználható határértékek. |
| Ex i ellátás kötelező | Csak gyújtószikramentes 24 V DC Ex i tápegységről működtethető. A telepítési szabályokat a WAGO I/O System 750 útmutatója adja meg. |
| Különböző feszültségadatok | A magyar terepi tápfeltétel a tápegység Uo értékét legfeljebb 26,8 V-ban adja meg, saját biztonsági köradata pedig 27,3 V. A jelenlegi termékkézikönyv külön, a tápmodul hardververziójához kötött 26,8 V-os és 27,3 V-os táblázatot ad; ezeket a feltételtáblázat választja szét. A 16,5 V külön szenzortáp-adat. |
| Adatlap megnevezési eltérése | A magyar megjegyzés „analóg kimeneti modult” említ. A cím, termékleírás és műszaki táblázat kétcsatornás analóg bemenetet határoz meg; az Ex i tápellátási feltételt bemeneti modulként is meg kell tartani. |
Csatlakozás és kialakítás
| Csatlakozás | 6 × CAGE CLAMP; bemenetek/kimenetek |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 24 mm / 0,945 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN-sín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés | DIN35-sín |
| Szín | Kék |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,691 MJ |
| Tömeg | 92 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −25…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és nyilatkozatok
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-AIM750 |
| UL508; normál környezet | E175199 |
| EU-Ex / UK-Ex megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Tanúsítási piktogramok feliratai | PTB0102; TÜV Rheinland OCP0004; DEKRA8505 / UKEX. A piktogramok feliratai nem további termékminősítések. |
| ABS | 25-0415412 |
| BV | 30389/C0 BV |
| DNV; DNV-CG-0339,Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| AEx; UL60079 | E480271 |
| ATEX; EN60079 | TUEV12ATEX106032X; Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| CCC; CNCA-C23-01 | 2020312310000211; Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| IECEx; IEC60079 | IECEx TUN12.0039X; Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| INMETRO | TÜV_14.1911_X |
| UKEx | EMA21UKEX0069X |
| UL121201; veszélyes környezet | E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-606 | Tápegység; 24 VDC; Diagnosztika; Gyújtószikramentes |
| 750-625/000-001 | Tápegység; 24 VDC; Gyújtószikramentes |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 11120-22-2; 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7; 872-50-4 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; dibór-trioxid; ólom; ólom-monoxid; ólom-szilikát; N-metil-pirrolidon. Az anyaglista és a CAS-lista külön felsorolás, nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 6e29c8ee-bb97-4371-a284-a442d1a1eef5 |
| SCIP; Belgium | 7deed5f3-a54b-4363-a123-d6a515c78a9f |
| SCIP; Bulgária | b0643f05-8768-49bd-adcc-22cfdd43a1ed |
| SCIP; Cseh Köztársaság | c5777387-8a65-481c-bd87-ffe09d2c209f |
| SCIP; Dánia | 2b9bc2cd-58eb-4194-8780-6b4a39c20d10 |
| SCIP; Finnország | 164cfd47-cb02-474c-a02d-441afb09b259 |
| SCIP; Franciaország | 011829da-5f12-460c-b615-e6b9fa6b64b0 |
| SCIP; Németország | 687d5fb4-ebe7-4022-b885-833d3eea5977 |
| SCIP; Magyarország | a7e731d3-8a9e-4b68-83ee-21569a78cfcc |
| SCIP; Olaszország | 2269238f-32e4-42b8-9d2e-1d9bf3bf60f3 |
| SCIP; Hollandia | bb3b72a4-7f06-4dc7-b15d-06a6a7e00d63 |
| SCIP; Lengyelország | c15e2775-6b9f-4fde-b8b4-fe643d4322b7 |
| SCIP; Románia | 900dca82-746b-46a3-8f53-d4ce20d0d9cb |
| SCIP; Svédország | 0f5aabb7-ba5a-4972-9ff2-7ac1a16bbd56 |
Gyártói szerelési feltételek
| Termékkézikönyv alkalmazhatósága | 3738579979, 4. kiadás, 2025.05.30.; 750-484 HW04 és FW03 verziótól. A rendszerkézikönyvvel együtt alkalmazandó. |
|---|---|
| Csatlakoztatható érzékelő | Ex i alkalmazásban kizárólag saját tápellátás nélküli, passzív kétvezetékes jelátalakító. A modul táplálja; aktív érzékelőre nem vonatkozik a példa. |
| Ex i terepi táp | Kötelező 24 V DC Ex i tápegység: 750-606 vagy 750-625/000-001. A tápegység hardververziója határozza meg a biztonsági és reaktanciaértékeket. |
| Legnagyobb Ex i tápcsoportáram | 1 A; nagyobb igénynél további Ex i tápmodullal új ellátás szükséges. |
| Mechanikai előfeltétel | Az előző komponensen legalább két nyitott horony szükséges a késérintkezők fogadásához. |
| Jelvezeték | Kizárólag árnyékolt jelvezeték; az árnyékolás a DIN-sínhez csatlakozik. A két csatorna közös referenciapotenciálú, egymástól nem galvanikusan leválasztott. |
| Ex i szakasz utáni távolság | Alapesetben négy 750-616 távolságmodul kell minden Ex i szakasz után, akkor is, ha a következő szakasz Ex i tápmodullal indul. |
| Távolságmodul-kivételek | Ha a következő szakasz egyetlen 750-627 buszbővítő lezáró, egy 750-616 elég. Ha egyetlen 750-600 lezáró következik, nem kell távolságmodul. |
| Zöld A/E LED | Zöld: üzemkész és hibamentes helyi buszkommunikáció. Kikapcsolva nem üzemkész vagy hiányzó/megszakadt buszkommunikáció. |
| Piros B/F LED | Egyszeri piros villanás: hardver-/szoftver-inicializálás. Piros: vezetékszakadás vagy rövidzár. Kikapcsolva sikeres bekapcsolás, nincs hiba. |
| Kapcsonként egy vezeték | CAGE CLAMP kapcsonként kizárólag egy vezeték; a jelenlegi rendszerkézikönyv nem ad kétvezetős érvéghüvelyes kivételt. |
| Tisztítás | Ház és szennyezett érintkezők propanollal tisztíthatók, kontaktspray nélkül. |
Kiadási és hardver szerinti feltételek
| Saját HU és újabb tápegység | A magyar biztonsági köradat Uo=27,3 V, Io=92,7 mA, Po=630 mW. A 4. kiadás ezt a régebbi tápmodulokhoz köti; az újabb tápegységeknél más értékek érvényesek. A tápegység hardverének azonosítása nélkül a táblák nem cserélhetők fel. |
|---|---|
| Újabb tápmodulok hardverfeltétele | 750-606 HW05-től vagy 750-625/000-001 HW04-től: Ui=26,8 V; Pmax=1,6 W; helyi busz Un=5 V, Um=253 V; jeláramkör Uo=26,8 V, Io=90,1 mA, Po=604 mW, lineáris karakterisztika. |
| Régebbi tápmodulok hardverfeltétele | 750-606 legfeljebb HW04 vagy 750-625/000-001 legfeljebb HW03: Ui=27,3 V; Pmax=1,6 W; helyi busz Un=5 V, Um=253 V; jeláramkör Uo=27,3 V, Io=92,7 mA, Po=630 mW, lineáris karakterisztika. |
| Kis belső reaktancia feltétele | A Li vagy Ci (kábel nélkül) a megadott értékek legfeljebb 1%-a esetére felsorolt Lo/Co határok feltételesek. Ha a csatlakoztatott készülék Li és Ci értéke egyaránt 1% feletti, a megadott Lo 50%-ra csökkentendő; a külső kör csökkentett kapacitása kábellel együtt I/IIA/IIB csoportban legfeljebb 1 µF, IIC-ben legfeljebb 600 nF. |
| Tűzterhelés eltérő kiadásban | Az aktuális magyar adat 1,691 MJ; a termékkézikönyv 2025.08.16-i melléklete 1,983 MJ-t közöl. |
| Kereskedelmi és minősítési kiadás | A magyar vámtarifa 85437090990, ETIM 9/10 és ABS 25-0415412; a régebbi melléklet 85389099990, ETIM 8/9 és ABS 22-2219060. A saját aktuális HU adatok maradnak elsődlegesek. |
| Kapcsolási rajz eltérő részlete | A magyar rajz 270 pF, 10 nF és 4,7 nF jelöléseket is tartalmaz; az EN10 egyszerűsített rajza két 150 Ω és egy 10 nF értéket tüntet fel. A két rajz részletei külön kiadáshoz tartoznak. |
| A/D és folyamatkép | A magyar 12 bites A/D mellett az EN 13 bites leképezést ad meg a 16 bites szó B2…B14 helyein; B0/B1 státuszbitek. Ez nem változtatja meg az A/D felbontását. |
Feltételes kis belső reaktancia
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIC | Lo=4,37 mH; Co=92 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
|---|---|
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIB (IIIC) | Lo=17,51 mH; Co=720 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIA | Lo=35,03 mH; Co=2,37 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia I | Lo=57,48 mH; Co=4,2 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIC | Lo=1,5 mH; Co=87 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIB | Lo=15 mH; Co=670 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIA | Lo=38 mH; Co=2,2 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia I | Lo=36 mH; Co=3,49 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
Hardverhez kötött külső Lo/Co párok
| Újabb tápmodul; Ex ia IIC; 1. Lo/Co pár | Lo=2,1 mH; Co=0,042 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
|---|---|
| Újabb tápmodul; Ex ia IIC; 2. Lo/Co pár | Lo=2 mH; Co=0,044 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIC; 3. Lo/Co pár | Lo=1 mH; Co=0,061 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIC; 4. Lo/Co pár | Lo=0,5 mH; Co=0,079 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIC; 5. Lo/Co pár | Lo=0,2 mH; Co=0,092 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 1. Lo/Co pár | Lo=25 mH; Co=0,41 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 2. Lo/Co pár | Lo=2 mH; Co=0,46 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 3. Lo/Co pár | Lo=1 mH; Co=0,54 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 4. Lo/Co pár | Lo=0,5 mH; Co=0,66 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 5. Lo/Co pár | Lo=0,2 mH; Co=0,72 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 1. Lo/Co pár | Lo=47 mH; Co=1,4 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 2. Lo/Co pár | Lo=20 mH; Co=1,7 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 3. Lo/Co pár | Lo=1 mH; Co=1,9 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 4. Lo/Co pár | Lo=0,5 mH; Co=2,2 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 5. Lo/Co pár | Lo=0,2 mH; Co=2,37 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 1. Lo/Co pár | Lo=89 mH; Co=1,4 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 2. Lo/Co pár | Lo=50 mH; Co=1,8 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 3. Lo/Co pár | Lo=2 mH; Co=2 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 4. Lo/Co pár | Lo=0,5 mH; Co=2,8 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 5. Lo/Co pár | Lo=0,1 mH; Co=3,85 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 1. Lo/Co pár | Lo=0,05 mH; Co=0,087 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 2. Lo/Co pár | Lo=0,1 mH; Co=0,087 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 3. Lo/Co pár | Lo=0,2 mH; Co=0,087 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 4. Lo/Co pár | Lo=0,5 mH; Co=0,070 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 5. Lo/Co pár | Lo=1 mH; Co=0,054 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 1. Lo/Co pár | Lo=0,5 mH; Co=0,45 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 2. Lo/Co pár | Lo=1 mH; Co=0,37 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 3. Lo/Co pár | Lo=2 mH; Co=0,31 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 4. Lo/Co pár | Lo=5 mH; Co=0,27 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 5. Lo/Co pár | Lo=10 mH; Co=0,27 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 1. Lo/Co pár | Lo=0,05 mH; Co=1,2 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 2. Lo/Co pár | Lo=0,2 mH; Co=0,8 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 3. Lo/Co pár | Lo=0,5 mH; Co=0,62 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 4. Lo/Co pár | Lo=1 mH; Co=0,52 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 5. Lo/Co pár | Lo=20 mH; Co=0,46 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 1. Lo/Co pár | Lo=0,5 mH; Co=0,79 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 2. Lo/Co pár | Lo=1 mH; Co=0,69 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 3. Lo/Co pár | Lo=2 mH; Co=0,63 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 4. Lo/Co pár | Lo=5 mH; Co=0,63 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 5. Lo/Co pár | Lo=10 mH; Co=0,63 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
Paraméterek és alapértékek
| Gyári alapüzemmód | 2AI+Mailbox; 6 bájtos mailbox, 12 bájtos bemeneti és kimeneti folyamatkép. |
|---|---|
| HART-változós üzemmódok | Csatornánként 1/2/3/4 HART-változó: 12/20/28/36 bájtos telegram; csak a felsorolt PROFIBUS/PROFINET állomásokkal, ebben a folyamatképben státuszbájt nélkül. |
| Előtagbájtok | 5 (alapérték)…20; kommunikációs hibánál növelendő. |
| Adási ismétlések | 0 (alapérték)…10; kommunikációs hibánál növelendő. |
| Bemeneti szűrő csatornánként | 10, 20 (alapérték), 40, 80, 160, 320, 640 vagy 1280 ms. |
| Csatornadiagnosztika | Alapérték engedélyezett; GSD használatakor kezdetben letiltott. |
| Szimuláció | Alapérték letiltva; szimulációs érték 0…32767, alapérték 0. Bekapcsolva ez a folyamatérték kerül kiadásra, a választott túl-/alulcsordulás az utolsó két bitben és a státuszbájtban is megjelenik. |
| Aciklikus HMD-hozzáférés | Alapérték Disabled; 12 Byte mailbox engedélyezhető az aciklikus hozzáféréshez. |
| GSD és WAGO-I/O-CHECK együtt | A WAGO-I/O-CHECK által felülírt beállítás az állomás újraindításáig érvényes; utána a GSD paraméterei ismét érvényesülnek. |
| PROFIBUS PFC200 korlátozás | A 750-82x6(/0xx-0xx) PROFIBUS-folyamatképében nem konfigurálható; paramétermódosítás WAGO-I/O-CHECK-kel, CODESYS-könyvtárral nem lehetséges. |
Saját normál folyamatadatok
| Leképezés | Csatornánként 16 bites mérési szó és opcionálisan 8 státuszbit; 0. bájt alacsony, 1. magas. A vezérlő a státuszbájtok megjelenítését elhagyhatja. |
|---|---|
| B0/B1 | Tartomány felett/rövidzárnál B0=1; tartomány alatt/vezetékszakadásnál B0=B1=1. |
| 3 mA alatt vagy vezetékszakadás | Bináris: 0000.0000.0000.0011; hexadecimális: 0x0003; decimális: 3; státuszbájt: 0x41; hibajelző LED bekapcsolva. |
| 4 mA alatt | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 4 mA | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 6 mA | Bináris: 0001.0000.0000.0000; hexadecimális: 0x1000; decimális: 4096; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 8 mA | Bináris: 0010.0000.0000.0000; hexadecimális: 0x2000; decimális: 8192; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 10 mA | Bináris: 0011.0000.0000.0000; hexadecimális: 0x3000; decimális: 12288; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 12 mA | Bináris: 0100.0000.0000.0000; hexadecimális: 0x4000; decimális: 16384; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 14 mA | Bináris: 0101.0000.0000.0000; hexadecimális: 0x5000; decimális: 20480; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 16 mA | Bináris: 0110.0000.0000.0000; hexadecimális: 0x6000; decimális: 24576; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 18 mA | Bináris: 0111.0000.0000.0000; hexadecimális: 0x7000; decimális: 28672; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA felett | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 22 mA felett vagy rövidzár | Bináris: 0111.1111.1111.1101; hexadecimális: 0x7FFD; decimális: 32765; státuszbájt: 0x42; hibajelző LED bekapcsolva. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen érzékelő csatlakozhat?
Csak passzív, saját ellátás nélküli kétvezetékes jelátalakító az Ex i feltételek szerint.
Melyik biztonsági értéktábla érvényes?
A használt Ex i tápmodul hardververziója dönti el: újabb és régebbi tápmodulokra külön adatok és Lo/Co párok vonatkoznak.
Kell távolságmodul az Ex i szakasz után?
Alapesetben négy 750-616; egyetlen 750-627 után egy, egyetlen 750-600 után egy sem szükséges a gyártói kivételek szerint.
Gyártói HART-kompatibilitás feltételekkel
| 750-829 | 750-829; FW 07-tól; funkció: 1. |
|---|---|
| 750-830 | 750-830; FW 01-tól; funkció: 1. |
| 750-831 | 750-831; FW 07-tól; funkció: 1. |
| 750-837 | 750-837; FW 12-tól; funkció: 1. |
| 750-838 | 750-838; FW 12-tól; funkció: 1. |
| 750-806 | 750-806; FW 09-tól; funkció: 1. |
| 750-841 | 750-841; FW 07-tól; funkció: 1. |
| 750-842 | 750-842; FW 12-tól; funkció: 1. |
| 750-871 | 750-871; FW 01-tól; funkció: 1. |
| 750-872 | 750-872; FW 01-tól; funkció: 1. |
| 750-872/020-000 | 750-872/020-000; FW 07-tól; funkció: 1. |
| 750-873 | 750-873; FW 01-tól; funkció: 1. |
| 750-880 | 750-880; FW 03-tól; funkció: 1. |
| 750-881 | 750-881; FW 03-tól; funkció: 1. |
| 750-882 | 750-882; FW 03-tól; funkció: 1. |
| 750-885 | 750-885; FW 03-tól; funkció: 1. |
| 750-890 | 750-890; FW 02-tól; funkció: 1. |
| 750-891 | 750-891; FW 02-tól; funkció: 1. |
| 750-892 | 750-892; FW 02-tól; funkció: 1. |
| 750-893 | 750-893; FW 03-tól; funkció: 1. |
| 750-884 | 750-884; FW 03-tól; funkció: 1. |
| 750-800x típusminta | 750-800x; családminta, nem konkrét rendelési szám; FW 03-tól; funkció: 1. |
| 750-810x típusminta | 750-810x; családminta, nem konkrét rendelési szám; FW 22-tól; funkció: 1. |
| 750-82xx típusminta | 750-82xx; családminta, nem konkrét rendelési szám; FW 22-tól; funkció: 1. |
| 750-8302 | 750-8302; FW 28-tól; funkció: 1. |
| 750-819 | 750-819; FW 09-tól; funkció: 1. |
| 750-849 | 750-849; FW 01-tól; funkció: 1. |
| 750-889 | 750-889; FW 07-tól; funkció: 1. |
| 750-333 | 750-333; FW 13-tól; funkció: 2. |
| 750-833 | 750-833; FW 10-tól; funkció: 1,2. |
| 750-375 | 750-375; FW 03-tól; funkció: 3. |
| 750-377 | 750-377; FW 03-tól; funkció: 3. |
| Funkciók | 1: HART-változók WagoLib-HART_0x.lib vagy WagoApp-HART PLC-könyvtárral; 2: ciklikus PROFIBUS HART-változók; 3: ciklikus PROFINET HART-változók. |
| Kompatibilitás hatóköre | A 4. kiadás felsorolt állomásai a megadott firmware-től; további állomások a gyártó egyeztetése szerint. |
Saját Ex i rendszerfeltételek
| Ex-telepítés burkolati feltétele | A 2. zónában a konkrét jelölés szerinti alkalmazáshoz legalább IP54 burkolat szükséges, szerszámmal/kulccsal hozzáférve, belül 1-es vagy 2-es szennyezettséggel. A belső levegő hőmérséklete minden beépített komponens megengedett tartományán belül legyen; itt a saját modul üzemi tartománya 0…55 °C. |
|---|---|
| Ex-telepítés igazolása | A rendszerkézikönyv az üzemeltetőtől a rendszer helyes burkolati/szekrényes telepítését igazoló típusvizsgálati tanúsítvány beszerzését és megőrzését követeli meg; az egyedi zóna/kategória szerint szükséges további ExNB-értékelést is figyelembe kell venni. |
| Ex-tranziensek | Külső intézkedésekkel biztosítani kell, hogy tranziens hiba miatt a névleges feszültség legfeljebb 40%-kal legyen túlléphető. |
| Hajózási Ex i A osztály | Az Ex i ellátás mellett a 750-624/xxx-xxx szűrőcsalád szükséges az A osztályhoz; a rendszerábra 750-624/020-002 vagy /020-000 változatot és külön rendszeroldali szűrést ad meg. A leírt terület a híd és nyitott fedélzet kivételével értendő. |
| Hajózási Ex i B osztály | Az Ex i ellátás mellett a 750-626/xxx-xxx szűrőcsalád szükséges; az ábra a rendszer- és terepi oldalon 750-626/020-002 vagy /020-000 változatot ad meg. A leírt terület a híd és nyitott fedélzet kivételével értendő. |
| Szigetelésvizsgálat korlátozása | A sín és rendszer-/terepi potenciál közötti kapacitív csatolás miatt csak DC vizsgálófeszültség használható; újabb vizsgálat előtt a modult teljesen ki kell sütni. |
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-484
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
92 g/db
Cikkszám
4017332317603
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-484 2 csatornás analóg bemeneti modul, 4–20 mA HART, gyújtószikramentes műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-484 |
| GTIN / EAN | 4017332317603 |
| Terméktípus | Kétcsatornás 4–20 mA HART gyújtószikramentes analóg bemeneti modul |
Mérési és villamos adatok
| Analóg bemenetek / összes modulcsatorna | 2 / 2 |
|---|---|
| Jel típusa | 4–20 mA DC áramjel |
| Szenzorcsatlakozás | 2 × 2 vezetékes |
| Bemeneti szűrő | Paraméterezhető, csatornánként |
| Jelkarakterisztika | Single-ended, közös referencia-ponttal |
| Túlfeszültség-védelem | 30 V; felcserélt polaritás ellen védett |
| Felbontás | 12 bit |
| Átalakítási idő, jellemző | 10 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, legnagyobb eltérés | A felső tartománybeli érték 0,2%-a |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének ±0,01%/K értéke |
| Diagnosztika | Vezetékszakadás; mérési tartomány túllépése |
| Adatszélesség | 2 × 2 bájtos adat; vagy 2 × 2 bájtos adat + 2n × 4 bájtos adat, n a dinamikus változók száma; vagy 2 × 2 bájtos adat + 6 bájtos mailbox |
| Konfiguráció | WAGO-I/O-CHECK; e!COCKPIT |
| HART-eszközök csatornánként | Egy eszköz; single-drop, nincs multi-drop |
| HART-modemek csatornánként | Egy modem; nem multiplexelt |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Fogyasztás az 5 V-os rendszerellátásból | 25 mA |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |
| Zöld működésjelző LED-ek | A/E: HART1/HART2 |
| Piros hibajelző LED-ek | B/F: HART1/HART2 |
| Szenzor tápellátása | 16,5 V DC |
| Terepi tápellátás | 24 V DC; gyújtószikramentes Ex i tápegységből, amelynek Uo értéke legfeljebb 26,8 V; tápsínérintkezőkön át, késes betáplálással és rugós továbbítással |
| Terepi fogyasztás külső terhelés nélkül | 26 mA |
| Teljesítményfelvétel, Pmax | 1,60 W; 20 mA-es slave-ekkel |
| Veszteség, Pl | 0,62 W; slave-ek nélkül |
| Rendszer/tápfeszültség szigetelése | 300 V AC |
| Tápsínérintkezők áramterhelhetősége | 1 A |
| Gyújtószikramentes védelem | Ex i |
Működés és rajzi kapcsolatok
| HART dinamikus változók | Csatornánként legfeljebb 4: PV, SV, TV, QV. Paraméterezhetően a csatoló/vezérlő ciklikus folyamatképébe integrálhatók. |
|---|---|
| HART-protokoll a folyamatképben | Paraméterezhető leképezés az intelligens terepi eszközzel folytatott kommunikációhoz. |
| FDT/DTM | Kiválasztott csatolókhoz/vezérlőkhöz gyártói eszközillesztők állnak rendelkezésre; nem minden csatolóhoz általánosítható. |
| Jelátalakítók táplálása | A modul táplálja a kétvezetékes jelátalakítókat. |
| Árnyékolás | Közvetlenül a DIN-sínhez csatlakozik. |
| Alkalmazási zónák | A HART terepi jelátalakítók a 0/1 zónában használhatók; a 750-es rendszert 2-es zónába vagy nem robbanásveszélyes területre kell telepíteni. |
| Áramkorlátozás | A mérőbemenet áramkorlátozása legfeljebb 25 mA-re korlátozza az áramerősséget. |
| Terepi feszültség útja | A tápsínérintkezőkről potenciáltöbbszörözőn át a HART+ terepi pontokra. |
| Rajzi kapocskiosztás | 1/5: HART+ közös pont; 3/7: HART−; 4/8: közös árnyékolás. A 2/6 és 9–16 helyek nincsenek használt jelkapocsként megadva. |
| Belső kapcsolási rajz számai | Két 150 Ω ellenállás; 270 pF, 10 nF és 4,7 nF kapacitások. A rajz áramköri értékei nem további külső terhelési határok. |
Saját gyújtószikramentes feltételek
| ATEX jelölés | II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
|---|---|
| IECEx / INMETRO jelölés | Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| cULus Zone classified | Cl I Zn 2 AEx nA [ia Ga] IIC T4 Gc; Cl I Zn 2 AEx nA [ia IIIC] IIC T4 Gc; Ex nA [ia Ga] IIC T4 Gc X; Ex nA [ia IIIC] IIC T4 Gc X |
| cULus Division classified | Class I, Div.2, Group A B C D, T4 |
| Ex szabványok | EN IEC60079-0, -7, -11 |
| Biztonsági áramköri adatok | Uo = 27,3 V; Io = 92,7 mA; Po = 630 mW; lineáris karakterisztika |
| Ex ia IIC reaktancia | Lo = 1,5 mH; Co = 87 nF |
| Ex ia IIB reaktancia | Lo = 15 mH; Co = 670 nF |
| Ex ia IIA reaktancia | Lo = 38 mH; Co = 2,2 µF |
| Ex ia reaktancia; további csoport nincs megadva | Lo = 36 mH; Co = 3,49 µF |
| Reaktancia megjegyzése | A magyar megadás az induktivitás (L) és kapacitás (C) együttes figyelembevétele nélküli értékeket közöl; ezek nem feltétel nélkül egyszerre kihasználható határértékek. |
| Ex i ellátás kötelező | Csak gyújtószikramentes 24 V DC Ex i tápegységről működtethető. A telepítési szabályokat a WAGO I/O System 750 útmutatója adja meg. |
| Különböző feszültségadatok | A magyar terepi tápfeltétel a tápegység Uo értékét legfeljebb 26,8 V-ban adja meg, saját biztonsági köradata pedig 27,3 V. A jelenlegi termékkézikönyv külön, a tápmodul hardververziójához kötött 26,8 V-os és 27,3 V-os táblázatot ad; ezeket a feltételtáblázat választja szét. A 16,5 V külön szenzortáp-adat. |
| Adatlap megnevezési eltérése | A magyar megjegyzés „analóg kimeneti modult” említ. A cím, termékleírás és műszaki táblázat kétcsatornás analóg bemenetet határoz meg; az Ex i tápellátási feltételt bemeneti modulként is meg kell tartani. |
Csatlakozás és kialakítás
| Csatlakozás | 6 × CAGE CLAMP; bemenetek/kimenetek |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 24 mm / 0,945 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN-sín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés | DIN35-sín |
| Szín | Kék |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,691 MJ |
| Tömeg | 92 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −25…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és nyilatkozatok
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-AIM750 |
| UL508; normál környezet | E175199 |
| EU-Ex / UK-Ex megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Tanúsítási piktogramok feliratai | PTB0102; TÜV Rheinland OCP0004; DEKRA8505 / UKEX. A piktogramok feliratai nem további termékminősítések. |
| ABS | 25-0415412 |
| BV | 30389/C0 BV |
| DNV; DNV-CG-0339,Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| AEx; UL60079 | E480271 |
| ATEX; EN60079 | TUEV12ATEX106032X; Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| CCC; CNCA-C23-01 | 2020312310000211; Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| IECEx; IEC60079 | IECEx TUN12.0039X; Ex ec [ia Ga] IIC T4 Gc; [Ex ia Da] IIIC; [Ex ia Ma] I |
| INMETRO | TÜV_14.1911_X |
| UKEx | EMA21UKEX0069X |
| UL121201; veszélyes környezet | E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-606 | Tápegység; 24 VDC; Diagnosztika; Gyújtószikramentes |
| 750-625/000-001 | Tápegység; 24 VDC; Gyújtószikramentes |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 9.0 / 10.0 | 27-24-26-01 |
| ETIM 9.0 / 10.0 | EC001596 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 11120-22-2; 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7; 872-50-4 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; dibór-trioxid; ólom; ólom-monoxid; ólom-szilikát; N-metil-pirrolidon. Az anyaglista és a CAS-lista külön felsorolás, nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 6e29c8ee-bb97-4371-a284-a442d1a1eef5 |
| SCIP; Belgium | 7deed5f3-a54b-4363-a123-d6a515c78a9f |
| SCIP; Bulgária | b0643f05-8768-49bd-adcc-22cfdd43a1ed |
| SCIP; Cseh Köztársaság | c5777387-8a65-481c-bd87-ffe09d2c209f |
| SCIP; Dánia | 2b9bc2cd-58eb-4194-8780-6b4a39c20d10 |
| SCIP; Finnország | 164cfd47-cb02-474c-a02d-441afb09b259 |
| SCIP; Franciaország | 011829da-5f12-460c-b615-e6b9fa6b64b0 |
| SCIP; Németország | 687d5fb4-ebe7-4022-b885-833d3eea5977 |
| SCIP; Magyarország | a7e731d3-8a9e-4b68-83ee-21569a78cfcc |
| SCIP; Olaszország | 2269238f-32e4-42b8-9d2e-1d9bf3bf60f3 |
| SCIP; Hollandia | bb3b72a4-7f06-4dc7-b15d-06a6a7e00d63 |
| SCIP; Lengyelország | c15e2775-6b9f-4fde-b8b4-fe643d4322b7 |
| SCIP; Románia | 900dca82-746b-46a3-8f53-d4ce20d0d9cb |
| SCIP; Svédország | 0f5aabb7-ba5a-4972-9ff2-7ac1a16bbd56 |
Gyártói szerelési feltételek
| Termékkézikönyv alkalmazhatósága | 3738579979, 4. kiadás, 2025.05.30.; 750-484 HW04 és FW03 verziótól. A rendszerkézikönyvvel együtt alkalmazandó. |
|---|---|
| Csatlakoztatható érzékelő | Ex i alkalmazásban kizárólag saját tápellátás nélküli, passzív kétvezetékes jelátalakító. A modul táplálja; aktív érzékelőre nem vonatkozik a példa. |
| Ex i terepi táp | Kötelező 24 V DC Ex i tápegység: 750-606 vagy 750-625/000-001. A tápegység hardververziója határozza meg a biztonsági és reaktanciaértékeket. |
| Legnagyobb Ex i tápcsoportáram | 1 A; nagyobb igénynél további Ex i tápmodullal új ellátás szükséges. |
| Mechanikai előfeltétel | Az előző komponensen legalább két nyitott horony szükséges a késérintkezők fogadásához. |
| Jelvezeték | Kizárólag árnyékolt jelvezeték; az árnyékolás a DIN-sínhez csatlakozik. A két csatorna közös referenciapotenciálú, egymástól nem galvanikusan leválasztott. |
| Ex i szakasz utáni távolság | Alapesetben négy 750-616 távolságmodul kell minden Ex i szakasz után, akkor is, ha a következő szakasz Ex i tápmodullal indul. |
| Távolságmodul-kivételek | Ha a következő szakasz egyetlen 750-627 buszbővítő lezáró, egy 750-616 elég. Ha egyetlen 750-600 lezáró következik, nem kell távolságmodul. |
| Zöld A/E LED | Zöld: üzemkész és hibamentes helyi buszkommunikáció. Kikapcsolva nem üzemkész vagy hiányzó/megszakadt buszkommunikáció. |
| Piros B/F LED | Egyszeri piros villanás: hardver-/szoftver-inicializálás. Piros: vezetékszakadás vagy rövidzár. Kikapcsolva sikeres bekapcsolás, nincs hiba. |
| Kapcsonként egy vezeték | CAGE CLAMP kapcsonként kizárólag egy vezeték; a jelenlegi rendszerkézikönyv nem ad kétvezetős érvéghüvelyes kivételt. |
| Tisztítás | Ház és szennyezett érintkezők propanollal tisztíthatók, kontaktspray nélkül. |
Kiadási és hardver szerinti feltételek
| Saját HU és újabb tápegység | A magyar biztonsági köradat Uo=27,3 V, Io=92,7 mA, Po=630 mW. A 4. kiadás ezt a régebbi tápmodulokhoz köti; az újabb tápegységeknél más értékek érvényesek. A tápegység hardverének azonosítása nélkül a táblák nem cserélhetők fel. |
|---|---|
| Újabb tápmodulok hardverfeltétele | 750-606 HW05-től vagy 750-625/000-001 HW04-től: Ui=26,8 V; Pmax=1,6 W; helyi busz Un=5 V, Um=253 V; jeláramkör Uo=26,8 V, Io=90,1 mA, Po=604 mW, lineáris karakterisztika. |
| Régebbi tápmodulok hardverfeltétele | 750-606 legfeljebb HW04 vagy 750-625/000-001 legfeljebb HW03: Ui=27,3 V; Pmax=1,6 W; helyi busz Un=5 V, Um=253 V; jeláramkör Uo=27,3 V, Io=92,7 mA, Po=630 mW, lineáris karakterisztika. |
| Kis belső reaktancia feltétele | A Li vagy Ci (kábel nélkül) a megadott értékek legfeljebb 1%-a esetére felsorolt Lo/Co határok feltételesek. Ha a csatlakoztatott készülék Li és Ci értéke egyaránt 1% feletti, a megadott Lo 50%-ra csökkentendő; a külső kör csökkentett kapacitása kábellel együtt I/IIA/IIB csoportban legfeljebb 1 µF, IIC-ben legfeljebb 600 nF. |
| Tűzterhelés eltérő kiadásban | Az aktuális magyar adat 1,691 MJ; a termékkézikönyv 2025.08.16-i melléklete 1,983 MJ-t közöl. |
| Kereskedelmi és minősítési kiadás | A magyar vámtarifa 85437090990, ETIM 9/10 és ABS 25-0415412; a régebbi melléklet 85389099990, ETIM 8/9 és ABS 22-2219060. A saját aktuális HU adatok maradnak elsődlegesek. |
| Kapcsolási rajz eltérő részlete | A magyar rajz 270 pF, 10 nF és 4,7 nF jelöléseket is tartalmaz; az EN10 egyszerűsített rajza két 150 Ω és egy 10 nF értéket tüntet fel. A két rajz részletei külön kiadáshoz tartoznak. |
| A/D és folyamatkép | A magyar 12 bites A/D mellett az EN 13 bites leképezést ad meg a 16 bites szó B2…B14 helyein; B0/B1 státuszbitek. Ez nem változtatja meg az A/D felbontását. |
Feltételes kis belső reaktancia
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIC | Lo=4,37 mH; Co=92 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
|---|---|
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIB (IIIC) | Lo=17,51 mH; Co=720 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIA | Lo=35,03 mH; Co=2,37 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia I | Lo=57,48 mH; Co=4,2 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIC | Lo=1,5 mH; Co=87 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIB | Lo=15 mH; Co=670 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIA | Lo=38 mH; Co=2,2 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia I | Lo=36 mH; Co=3,49 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
Hardverhez kötött külső Lo/Co párok
| Újabb tápmodul; Ex ia IIC; 1. Lo/Co pár | Lo=2,1 mH; Co=0,042 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
|---|---|
| Újabb tápmodul; Ex ia IIC; 2. Lo/Co pár | Lo=2 mH; Co=0,044 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIC; 3. Lo/Co pár | Lo=1 mH; Co=0,061 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIC; 4. Lo/Co pár | Lo=0,5 mH; Co=0,079 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIC; 5. Lo/Co pár | Lo=0,2 mH; Co=0,092 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 1. Lo/Co pár | Lo=25 mH; Co=0,41 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 2. Lo/Co pár | Lo=2 mH; Co=0,46 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 3. Lo/Co pár | Lo=1 mH; Co=0,54 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 4. Lo/Co pár | Lo=0,5 mH; Co=0,66 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 5. Lo/Co pár | Lo=0,2 mH; Co=0,72 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 1. Lo/Co pár | Lo=47 mH; Co=1,4 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 2. Lo/Co pár | Lo=20 mH; Co=1,7 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 3. Lo/Co pár | Lo=1 mH; Co=1,9 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 4. Lo/Co pár | Lo=0,5 mH; Co=2,2 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 5. Lo/Co pár | Lo=0,2 mH; Co=2,37 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 1. Lo/Co pár | Lo=89 mH; Co=1,4 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 2. Lo/Co pár | Lo=50 mH; Co=1,8 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 3. Lo/Co pár | Lo=2 mH; Co=2 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 4. Lo/Co pár | Lo=0,5 mH; Co=2,8 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 5. Lo/Co pár | Lo=0,1 mH; Co=3,85 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 1. Lo/Co pár | Lo=0,05 mH; Co=0,087 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 2. Lo/Co pár | Lo=0,1 mH; Co=0,087 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 3. Lo/Co pár | Lo=0,2 mH; Co=0,087 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 4. Lo/Co pár | Lo=0,5 mH; Co=0,070 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 5. Lo/Co pár | Lo=1 mH; Co=0,054 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 1. Lo/Co pár | Lo=0,5 mH; Co=0,45 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 2. Lo/Co pár | Lo=1 mH; Co=0,37 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 3. Lo/Co pár | Lo=2 mH; Co=0,31 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 4. Lo/Co pár | Lo=5 mH; Co=0,27 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 5. Lo/Co pár | Lo=10 mH; Co=0,27 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 1. Lo/Co pár | Lo=0,05 mH; Co=1,2 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 2. Lo/Co pár | Lo=0,2 mH; Co=0,8 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 3. Lo/Co pár | Lo=0,5 mH; Co=0,62 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 4. Lo/Co pár | Lo=1 mH; Co=0,52 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 5. Lo/Co pár | Lo=20 mH; Co=0,46 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 1. Lo/Co pár | Lo=0,5 mH; Co=0,79 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 2. Lo/Co pár | Lo=1 mH; Co=0,69 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 3. Lo/Co pár | Lo=2 mH; Co=0,63 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 4. Lo/Co pár | Lo=5 mH; Co=0,63 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 5. Lo/Co pár | Lo=10 mH; Co=0,63 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
Paraméterek és alapértékek
| Gyári alapüzemmód | 2AI+Mailbox; 6 bájtos mailbox, 12 bájtos bemeneti és kimeneti folyamatkép. |
|---|---|
| HART-változós üzemmódok | Csatornánként 1/2/3/4 HART-változó: 12/20/28/36 bájtos telegram; csak a felsorolt PROFIBUS/PROFINET állomásokkal, ebben a folyamatképben státuszbájt nélkül. |
| Előtagbájtok | 5 (alapérték)…20; kommunikációs hibánál növelendő. |
| Adási ismétlések | 0 (alapérték)…10; kommunikációs hibánál növelendő. |
| Bemeneti szűrő csatornánként | 10, 20 (alapérték), 40, 80, 160, 320, 640 vagy 1280 ms. |
| Csatornadiagnosztika | Alapérték engedélyezett; GSD használatakor kezdetben letiltott. |
| Szimuláció | Alapérték letiltva; szimulációs érték 0…32767, alapérték 0. Bekapcsolva ez a folyamatérték kerül kiadásra, a választott túl-/alulcsordulás az utolsó két bitben és a státuszbájtban is megjelenik. |
| Aciklikus HMD-hozzáférés | Alapérték Disabled; 12 Byte mailbox engedélyezhető az aciklikus hozzáféréshez. |
| GSD és WAGO-I/O-CHECK együtt | A WAGO-I/O-CHECK által felülírt beállítás az állomás újraindításáig érvényes; utána a GSD paraméterei ismét érvényesülnek. |
| PROFIBUS PFC200 korlátozás | A 750-82x6(/0xx-0xx) PROFIBUS-folyamatképében nem konfigurálható; paramétermódosítás WAGO-I/O-CHECK-kel, CODESYS-könyvtárral nem lehetséges. |
Saját normál folyamatadatok
| Leképezés | Csatornánként 16 bites mérési szó és opcionálisan 8 státuszbit; 0. bájt alacsony, 1. magas. A vezérlő a státuszbájtok megjelenítését elhagyhatja. |
|---|---|
| B0/B1 | Tartomány felett/rövidzárnál B0=1; tartomány alatt/vezetékszakadásnál B0=B1=1. |
| 3 mA alatt vagy vezetékszakadás | Bináris: 0000.0000.0000.0011; hexadecimális: 0x0003; decimális: 3; státuszbájt: 0x41; hibajelző LED bekapcsolva. |
| 4 mA alatt | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 4 mA | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 6 mA | Bináris: 0001.0000.0000.0000; hexadecimális: 0x1000; decimális: 4096; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 8 mA | Bináris: 0010.0000.0000.0000; hexadecimális: 0x2000; decimális: 8192; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 10 mA | Bináris: 0011.0000.0000.0000; hexadecimális: 0x3000; decimális: 12288; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 12 mA | Bináris: 0100.0000.0000.0000; hexadecimális: 0x4000; decimális: 16384; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 14 mA | Bináris: 0101.0000.0000.0000; hexadecimális: 0x5000; decimális: 20480; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 16 mA | Bináris: 0110.0000.0000.0000; hexadecimális: 0x6000; decimális: 24576; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 18 mA | Bináris: 0111.0000.0000.0000; hexadecimális: 0x7000; decimális: 28672; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA felett | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 22 mA felett vagy rövidzár | Bináris: 0111.1111.1111.1101; hexadecimális: 0x7FFD; decimális: 32765; státuszbájt: 0x42; hibajelző LED bekapcsolva. |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Gyártói HART-kompatibilitás feltételekkel
| 750-829 | 750-829; FW 07-tól; funkció: 1. |
|---|---|
| 750-830 | 750-830; FW 01-tól; funkció: 1. |
| 750-831 | 750-831; FW 07-tól; funkció: 1. |
| 750-837 | 750-837; FW 12-tól; funkció: 1. |
| 750-838 | 750-838; FW 12-tól; funkció: 1. |
| 750-806 | 750-806; FW 09-tól; funkció: 1. |
| 750-841 | 750-841; FW 07-tól; funkció: 1. |
| 750-842 | 750-842; FW 12-tól; funkció: 1. |
| 750-871 | 750-871; FW 01-tól; funkció: 1. |
| 750-872 | 750-872; FW 01-tól; funkció: 1. |
| 750-872/020-000 | 750-872/020-000; FW 07-tól; funkció: 1. |
| 750-873 | 750-873; FW 01-tól; funkció: 1. |
| 750-880 | 750-880; FW 03-tól; funkció: 1. |
| 750-881 | 750-881; FW 03-tól; funkció: 1. |
| 750-882 | 750-882; FW 03-tól; funkció: 1. |
| 750-885 | 750-885; FW 03-tól; funkció: 1. |
| 750-890 | 750-890; FW 02-tól; funkció: 1. |
| 750-891 | 750-891; FW 02-tól; funkció: 1. |
| 750-892 | 750-892; FW 02-tól; funkció: 1. |
| 750-893 | 750-893; FW 03-tól; funkció: 1. |
| 750-884 | 750-884; FW 03-tól; funkció: 1. |
| 750-800x típusminta | 750-800x; családminta, nem konkrét rendelési szám; FW 03-tól; funkció: 1. |
| 750-810x típusminta | 750-810x; családminta, nem konkrét rendelési szám; FW 22-tól; funkció: 1. |
| 750-82xx típusminta | 750-82xx; családminta, nem konkrét rendelési szám; FW 22-tól; funkció: 1. |
| 750-8302 | 750-8302; FW 28-tól; funkció: 1. |
| 750-819 | 750-819; FW 09-tól; funkció: 1. |
| 750-849 | 750-849; FW 01-tól; funkció: 1. |
| 750-889 | 750-889; FW 07-tól; funkció: 1. |
| 750-333 | 750-333; FW 13-tól; funkció: 2. |
| 750-833 | 750-833; FW 10-tól; funkció: 1,2. |
| 750-375 | 750-375; FW 03-tól; funkció: 3. |
| 750-377 | 750-377; FW 03-tól; funkció: 3. |
| Funkciók | 1: HART-változók WagoLib-HART_0x.lib vagy WagoApp-HART PLC-könyvtárral; 2: ciklikus PROFIBUS HART-változók; 3: ciklikus PROFINET HART-változók. |
| Kompatibilitás hatóköre | A 4. kiadás felsorolt állomásai a megadott firmware-től; további állomások a gyártó egyeztetése szerint. |
Saját Ex i rendszerfeltételek
| Ex-telepítés burkolati feltétele | A 2. zónában a konkrét jelölés szerinti alkalmazáshoz legalább IP54 burkolat szükséges, szerszámmal/kulccsal hozzáférve, belül 1-es vagy 2-es szennyezettséggel. A belső levegő hőmérséklete minden beépített komponens megengedett tartományán belül legyen; itt a saját modul üzemi tartománya 0…55 °C. |
|---|---|
| Ex-telepítés igazolása | A rendszerkézikönyv az üzemeltetőtől a rendszer helyes burkolati/szekrényes telepítését igazoló típusvizsgálati tanúsítvány beszerzését és megőrzését követeli meg; az egyedi zóna/kategória szerint szükséges további ExNB-értékelést is figyelembe kell venni. |
| Ex-tranziensek | Külső intézkedésekkel biztosítani kell, hogy tranziens hiba miatt a névleges feszültség legfeljebb 40%-kal legyen túlléphető. |
| Hajózási Ex i A osztály | Az Ex i ellátás mellett a 750-624/xxx-xxx szűrőcsalád szükséges az A osztályhoz; a rendszerábra 750-624/020-002 vagy /020-000 változatot és külön rendszeroldali szűrést ad meg. A leírt terület a híd és nyitott fedélzet kivételével értendő. |
| Hajózási Ex i B osztály | Az Ex i ellátás mellett a 750-626/xxx-xxx szűrőcsalád szükséges; az ábra a rendszer- és terepi oldalon 750-626/020-002 vagy /020-000 változatot ad meg. A leírt terület a híd és nyitott fedélzet kivételével értendő. |
| Szigetelésvizsgálat korlátozása | A sín és rendszer-/terepi potenciál közötti kapacitív csatolás miatt csak DC vizsgálófeszültség használható; újabb vizsgálat előtt a modult teljesen ki kell sütni. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-484 2 csatornás analóg bemeneti modul, 4–20 mA HART, gyújtószikramentes használati útmutató
Biztonsági és alkalmazási feltételek
1
A teljes termék- és rendszerkézikönyv alapján, EN50110-1/-2 és IEC60364 szerint képesített villamos szakember tervezze és végezze a munkát. Minden tápforrást válassz le, ellenőrizd a feszültségmentességet, és védd a rendszert véletlen újraindítás ellen.
2
Száraz beltérben, megfelelő, érintés-, UV- és tűzterjedés elleni védelmet, mechanikai stabilitást és megfelelő szennyezettséget biztosító burkolatban telepítsd; csak jogosult személy férhet hozzá, szerszámmal.
3
A rendszer- és terepi áramkorlátot külön ellenőrizd; megfelelő túláramvédelem és földelés szükséges. A DIN-sín és a váz/burkolat között hibamentes villamos kapcsolat kell.
4
Sérült készüléket ne üzemeltess; a házat ne nyisd ki, az éles tápsínérintkezőket ne érintsd. Védd a modult vezető szennyeződéstől, aeroszoloktól, szilikonoktól és trigliceridektől. Propanollal tisztíts, kontaktspray nélkül.
5
Csak passzív, kétvezetékes Ex i jelátalakítót csatlakoztass. A 750-484 a 2. zónába vagy nem veszélyes területre telepíthető; a csatlakozó jelátalakító lehet a 0./1. zónában. Ez a két elhelyezés külön feltétel.
6
Szerelés, javítás, alkatrész- vagy biztosítócsere és interfészcsatlakoztatás közben robbanóképes légkör nem lehet jelen. A konkrét jelölés/tanúsítvány szerinti alkalmazhatóságot ellenőrizd; cserealkatrésznél az új jelölést is. Ex-telepítésnél a vonatkozó teljes gyártói előírások és szükséges megfelelőségértékelés irányadók.
Ex i tápcsoport és biztonsági értékek
| Csatlakoztatható érzékelő | Ex i alkalmazásban kizárólag saját tápellátás nélküli, passzív kétvezetékes jelátalakító. A modul táplálja; aktív érzékelőre nem vonatkozik a példa. |
|---|---|
| Ex i terepi táp | Kötelező 24 V DC Ex i tápegység: 750-606 vagy 750-625/000-001. A tápegység hardververziója határozza meg a biztonsági és reaktanciaértékeket. |
| Legnagyobb Ex i tápcsoportáram | 1 A; nagyobb igénynél további Ex i tápmodullal új ellátás szükséges. |
| Mechanikai előfeltétel | Az előző komponensen legalább két nyitott horony szükséges a késérintkezők fogadásához. |
| Jelvezeték | Kizárólag árnyékolt jelvezeték; az árnyékolás a DIN-sínhez csatlakozik. A két csatorna közös referenciapotenciálú, egymástól nem galvanikusan leválasztott. |
| Ex i szakasz utáni távolság | Alapesetben négy 750-616 távolságmodul kell minden Ex i szakasz után, akkor is, ha a következő szakasz Ex i tápmodullal indul. |
| Távolságmodul-kivételek | Ha a következő szakasz egyetlen 750-627 buszbővítő lezáró, egy 750-616 elég. Ha egyetlen 750-600 lezáró következik, nem kell távolságmodul. |
| Saját HU és újabb tápegység | A magyar biztonsági köradat Uo=27,3 V, Io=92,7 mA, Po=630 mW. A 4. kiadás ezt a régebbi tápmodulokhoz köti; az újabb tápegységeknél más értékek érvényesek. A tápegység hardverének azonosítása nélkül a táblák nem cserélhetők fel. |
|---|---|
| Újabb tápmodulok hardverfeltétele | 750-606 HW05-től vagy 750-625/000-001 HW04-től: Ui=26,8 V; Pmax=1,6 W; helyi busz Un=5 V, Um=253 V; jeláramkör Uo=26,8 V, Io=90,1 mA, Po=604 mW, lineáris karakterisztika. |
| Régebbi tápmodulok hardverfeltétele | 750-606 legfeljebb HW04 vagy 750-625/000-001 legfeljebb HW03: Ui=27,3 V; Pmax=1,6 W; helyi busz Un=5 V, Um=253 V; jeláramkör Uo=27,3 V, Io=92,7 mA, Po=630 mW, lineáris karakterisztika. |
| Kis belső reaktancia feltétele | A Li vagy Ci (kábel nélkül) a megadott értékek legfeljebb 1%-a esetére felsorolt Lo/Co határok feltételesek. Ha a csatlakoztatott készülék Li és Ci értéke egyaránt 1% feletti, a megadott Lo 50%-ra csökkentendő; a külső kör csökkentett kapacitása kábellel együtt I/IIA/IIB csoportban legfeljebb 1 µF, IIC-ben legfeljebb 600 nF. |
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIC | Lo=4,37 mH; Co=92 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
|---|---|
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIB (IIIC) | Lo=17,51 mH; Co=720 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIA | Lo=35,03 mH; Co=2,37 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Újabb tápmodul; Li vagy Ci legfeljebb 1%; Ex ia I | Lo=57,48 mH; Co=4,2 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIC | Lo=1,5 mH; Co=87 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIB | Lo=15 mH; Co=670 nF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia IIA | Lo=38 mH; Co=2,2 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Régebbi tápmodul; Li vagy Ci legfeljebb 1%; Ex ia I | Lo=36 mH; Co=3,49 µF. A tápegység hardverfeltétele és az 1%-os megkötés kötelező. |
| Újabb tápmodul; Ex ia IIC; 1. Lo/Co pár | Lo=2,1 mH; Co=0,042 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
|---|---|
| Újabb tápmodul; Ex ia IIC; 2. Lo/Co pár | Lo=2 mH; Co=0,044 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIC; 3. Lo/Co pár | Lo=1 mH; Co=0,061 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIC; 4. Lo/Co pár | Lo=0,5 mH; Co=0,079 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIC; 5. Lo/Co pár | Lo=0,2 mH; Co=0,092 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 1. Lo/Co pár | Lo=25 mH; Co=0,41 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 2. Lo/Co pár | Lo=2 mH; Co=0,46 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 3. Lo/Co pár | Lo=1 mH; Co=0,54 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 4. Lo/Co pár | Lo=0,5 mH; Co=0,66 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIB (IIIC); 5. Lo/Co pár | Lo=0,2 mH; Co=0,72 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 1. Lo/Co pár | Lo=47 mH; Co=1,4 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 2. Lo/Co pár | Lo=20 mH; Co=1,7 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 3. Lo/Co pár | Lo=1 mH; Co=1,9 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 4. Lo/Co pár | Lo=0,5 mH; Co=2,2 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia IIA; 5. Lo/Co pár | Lo=0,2 mH; Co=2,37 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 1. Lo/Co pár | Lo=89 mH; Co=1,4 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 2. Lo/Co pár | Lo=50 mH; Co=1,8 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 3. Lo/Co pár | Lo=2 mH; Co=2 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 4. Lo/Co pár | Lo=0,5 mH; Co=2,8 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Újabb tápmodul; Ex ia I; 5. Lo/Co pár | Lo=0,1 mH; Co=3,85 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 1. Lo/Co pár | Lo=0,05 mH; Co=0,087 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 2. Lo/Co pár | Lo=0,1 mH; Co=0,087 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 3. Lo/Co pár | Lo=0,2 mH; Co=0,087 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 4. Lo/Co pár | Lo=0,5 mH; Co=0,070 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIC; 5. Lo/Co pár | Lo=1 mH; Co=0,054 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 1. Lo/Co pár | Lo=0,5 mH; Co=0,45 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 2. Lo/Co pár | Lo=1 mH; Co=0,37 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 3. Lo/Co pár | Lo=2 mH; Co=0,31 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 4. Lo/Co pár | Lo=5 mH; Co=0,27 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIB; 5. Lo/Co pár | Lo=10 mH; Co=0,27 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 1. Lo/Co pár | Lo=0,05 mH; Co=1,2 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 2. Lo/Co pár | Lo=0,2 mH; Co=0,8 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 3. Lo/Co pár | Lo=0,5 mH; Co=0,62 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 4. Lo/Co pár | Lo=1 mH; Co=0,52 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia IIA; 5. Lo/Co pár | Lo=20 mH; Co=0,46 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 1. Lo/Co pár | Lo=0,5 mH; Co=0,79 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 2. Lo/Co pár | Lo=1 mH; Co=0,69 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 3. Lo/Co pár | Lo=2 mH; Co=0,63 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 4. Lo/Co pár | Lo=5 mH; Co=0,63 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
| Régebbi tápmodul; Ex ia I; 5. Lo/Co pár | Lo=10 mH; Co=0,63 µF. Megengedett külső összpontosított induktivitás/kapacitás együtt megadott párja, kizárólag a megfelelő hardverű tápmodullal. |
DIN35-szerelés és eltávolítás
1
A tervezett sorrendben a fejállomástól indulva, névleges helyzetben balról jobbra szereld a modulokat. A 750-484 előtti komponens legalább két nyitott hornyát ellenőrizd.
2
Illeszd össze a vezetőhornyot és a vezetőnyelvet a szomszédos egységgel.
3
Nyomd a modult a sínre pattanásig.
4
Ellenőrizd a biztos elhelyezkedést a DIN-sínen és a szerelvényben.
5
Eltávolításkor feszültségmentesen húzd felfelé a narancssárga kioldófület; ha két fül van, egyszerre mindkettőt.
6
A kioldófülnél fogva húzd ki a modult a szerelvényből; figyelj az éles késérintkezőkre.
CAGE CLAMP és saját csatornák
Kapcsonként egy rézvezeték csatlakozhat, 0,08–2,5 mm² / 28–14 AWG, 8–9 mm csupaszolással. Árnyékolt jelvezetéket használj; a jelkábeleket az erősáramú és zavart keltő vezetékektől elkülönítve vezesd.
1
A működtetőszerszámot egyenesen helyezd a kapocs feletti négyszögletes nyílásba.
2
Told a vezetéket a megfelelő kerek vezetéknyílásba.
3
Vedd ki a szerszámot a kapocs zárásához.
| Első csatorna | 1: +HART1; 3: −HART1; 4: S árnyékolás |
|---|---|
| Második csatorna | 5: +HART2; 7: −HART2; 8: S árnyékolás |
A passzív jelátalakítót a saját csatorna +HART és −HART pontjai közé csatlakoztasd. A két csatorna közös referenciapotenciálú; az árnyékolás a DIN-sínre kapcsolódik.
Üzemmód beállítása WAGO-I/O-CHECK-kel
A következő eljárás a termékkézikönyv HW04/FW03-tól érvényes körére vonatkozik. Előfeltétel a telepített WAGO-I/O-CHECK és a fejállomás konfigurációs interfésze és a számítógép soros portja közé feszültségmentesen bekötött 750-920 kommunikációs kábel.
HART-dinamikus változós beállításnál csak a megadott PROFIBUS/PROFINET állomások használhatók. Az alapállapot helyreállításakor az állomás nem lehet GSD-vel paraméterezve; a megfelelő állomást és a gyártói korlátozásokat ellenőrizni kell.
1
Indítsd a WAGO-I/O-CHECK programot.
2
A Settings menüben válaszd a Communication pontot.
3
A kommunikációs ablakban válaszd a Serial Ports (COM, USB, Bluetooth, …) és a COM1: Communication Port beállítást.
4
Erősítsd meg az OK gombbal.
5
A kábelezés befejezése után kapcsold be a fejállomás ellátását.
6
Indulás után válaszd az Identify ikont; a program felismeri a csomópont szerkezetét.
7
A HART-modul grafikus jelén a helyi menüből válaszd a Settings pontot.
8
Válaszd a kívánt, az állomáshoz megengedett üzemmódot.
9
Kattints a Write gombra; ellenőrizd a sikeres paraméterezés visszajelzését.
| Gyári alapüzemmód | 2AI+Mailbox; 6 bájtos mailbox, 12 bájtos bemeneti és kimeneti folyamatkép. |
|---|---|
| HART-változós üzemmódok | Csatornánként 1/2/3/4 HART-változó: 12/20/28/36 bájtos telegram; csak a felsorolt PROFIBUS/PROFINET állomásokkal, ebben a folyamatképben státuszbájt nélkül. |
| Előtagbájtok | 5 (alapérték)…20; kommunikációs hibánál növelendő. |
| Adási ismétlések | 0 (alapérték)…10; kommunikációs hibánál növelendő. |
| Bemeneti szűrő csatornánként | 10, 20 (alapérték), 40, 80, 160, 320, 640 vagy 1280 ms. |
| Csatornadiagnosztika | Alapérték engedélyezett; GSD használatakor kezdetben letiltott. |
| Szimuláció | Alapérték letiltva; szimulációs érték 0…32767, alapérték 0. Bekapcsolva ez a folyamatérték kerül kiadásra, a választott túl-/alulcsordulás az utolsó két bitben és a státuszbájtban is megjelenik. |
| Aciklikus HMD-hozzáférés | Alapérték Disabled; 12 Byte mailbox engedélyezhető az aciklikus hozzáféréshez. |
| GSD és WAGO-I/O-CHECK együtt | A WAGO-I/O-CHECK által felülírt beállítás az állomás újraindításáig érvényes; utána a GSD paraméterei ismét érvényesülnek. |
| PROFIBUS PFC200 korlátozás | A 750-82x6(/0xx-0xx) PROFIBUS-folyamatképében nem konfigurálható; paramétermódosítás WAGO-I/O-CHECK-kel, CODESYS-könyvtárral nem lehetséges. |
Jelzések és folyamatadatok
| Zöld A/E LED | Zöld: üzemkész és hibamentes helyi buszkommunikáció. Kikapcsolva nem üzemkész vagy hiányzó/megszakadt buszkommunikáció. |
|---|---|
| Piros B/F LED | Egyszeri piros villanás: hardver-/szoftver-inicializálás. Piros: vezetékszakadás vagy rövidzár. Kikapcsolva sikeres bekapcsolás, nincs hiba. |
| Leképezés | Csatornánként 16 bites mérési szó és opcionálisan 8 státuszbit; 0. bájt alacsony, 1. magas. A vezérlő a státuszbájtok megjelenítését elhagyhatja. |
|---|---|
| B0/B1 | Tartomány felett/rövidzárnál B0=1; tartomány alatt/vezetékszakadásnál B0=B1=1. |
| 3 mA alatt vagy vezetékszakadás | Bináris: 0000.0000.0000.0011; hexadecimális: 0x0003; decimális: 3; státuszbájt: 0x41; hibajelző LED bekapcsolva. |
| 4 mA alatt | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 4 mA | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 6 mA | Bináris: 0001.0000.0000.0000; hexadecimális: 0x1000; decimális: 4096; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 8 mA | Bináris: 0010.0000.0000.0000; hexadecimális: 0x2000; decimális: 8192; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 10 mA | Bináris: 0011.0000.0000.0000; hexadecimális: 0x3000; decimális: 12288; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 12 mA | Bináris: 0100.0000.0000.0000; hexadecimális: 0x4000; decimális: 16384; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 14 mA | Bináris: 0101.0000.0000.0000; hexadecimális: 0x5000; decimális: 20480; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 16 mA | Bináris: 0110.0000.0000.0000; hexadecimális: 0x6000; decimális: 24576; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 18 mA | Bináris: 0111.0000.0000.0000; hexadecimális: 0x7000; decimális: 28672; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA felett | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 22 mA felett vagy rövidzár | Bináris: 0111.1111.1111.1101; hexadecimális: 0x7FFD; decimális: 32765; státuszbájt: 0x42; hibajelző LED bekapcsolva. |
Kiadási eltérések
| Tűzterhelés eltérő kiadásban | Az aktuális magyar adat 1,691 MJ; a termékkézikönyv 2025.08.16-i melléklete 1,983 MJ-t közöl. |
|---|---|
| Kereskedelmi és minősítési kiadás | A magyar vámtarifa 85437090990, ETIM 9/10 és ABS 25-0415412; a régebbi melléklet 85389099990, ETIM 8/9 és ABS 22-2219060. A saját aktuális HU adatok maradnak elsődlegesek. |
| Kapcsolási rajz eltérő részlete | A magyar rajz 270 pF, 10 nF és 4,7 nF jelöléseket is tartalmaz; az EN10 egyszerűsített rajza két 150 Ω és egy 10 nF értéket tüntet fel. A két rajz részletei külön kiadáshoz tartoznak. |
| A/D és folyamatkép | A magyar 12 bites A/D mellett az EN 13 bites leképezést ad meg a 16 bites szó B2…B14 helyein; B0/B1 státuszbitek. Ez nem változtatja meg az A/D felbontását. |
Gyártói HART-kompatibilitás feltételekkel
| 750-829 | 750-829; FW 07-tól; funkció: 1. |
|---|---|
| 750-830 | 750-830; FW 01-tól; funkció: 1. |
| 750-831 | 750-831; FW 07-tól; funkció: 1. |
| 750-837 | 750-837; FW 12-tól; funkció: 1. |
| 750-838 | 750-838; FW 12-tól; funkció: 1. |
| 750-806 | 750-806; FW 09-tól; funkció: 1. |
| 750-841 | 750-841; FW 07-tól; funkció: 1. |
| 750-842 | 750-842; FW 12-tól; funkció: 1. |
| 750-871 | 750-871; FW 01-tól; funkció: 1. |
| 750-872 | 750-872; FW 01-tól; funkció: 1. |
| 750-872/020-000 | 750-872/020-000; FW 07-tól; funkció: 1. |
| 750-873 | 750-873; FW 01-tól; funkció: 1. |
| 750-880 | 750-880; FW 03-tól; funkció: 1. |
| 750-881 | 750-881; FW 03-tól; funkció: 1. |
| 750-882 | 750-882; FW 03-tól; funkció: 1. |
| 750-885 | 750-885; FW 03-tól; funkció: 1. |
| 750-890 | 750-890; FW 02-tól; funkció: 1. |
| 750-891 | 750-891; FW 02-tól; funkció: 1. |
| 750-892 | 750-892; FW 02-tól; funkció: 1. |
| 750-893 | 750-893; FW 03-tól; funkció: 1. |
| 750-884 | 750-884; FW 03-tól; funkció: 1. |
| 750-800x típusminta | 750-800x; családminta, nem konkrét rendelési szám; FW 03-tól; funkció: 1. |
| 750-810x típusminta | 750-810x; családminta, nem konkrét rendelési szám; FW 22-tól; funkció: 1. |
| 750-82xx típusminta | 750-82xx; családminta, nem konkrét rendelési szám; FW 22-tól; funkció: 1. |
| 750-8302 | 750-8302; FW 28-tól; funkció: 1. |
| 750-819 | 750-819; FW 09-tól; funkció: 1. |
| 750-849 | 750-849; FW 01-tól; funkció: 1. |
| 750-889 | 750-889; FW 07-tól; funkció: 1. |
| 750-333 | 750-333; FW 13-tól; funkció: 2. |
| 750-833 | 750-833; FW 10-tól; funkció: 1,2. |
| 750-375 | 750-375; FW 03-tól; funkció: 3. |
| 750-377 | 750-377; FW 03-tól; funkció: 3. |
| Funkciók | 1: HART-változók WagoLib-HART_0x.lib vagy WagoApp-HART PLC-könyvtárral; 2: ciklikus PROFIBUS HART-változók; 3: ciklikus PROFINET HART-változók. |
| Kompatibilitás hatóköre | A 4. kiadás felsorolt állomásai a megadott firmware-től; további állomások a gyártó egyeztetése szerint. |
Saját Ex i rendszerfeltételek
| Ex-telepítés burkolati feltétele | A 2. zónában a konkrét jelölés szerinti alkalmazáshoz legalább IP54 burkolat szükséges, szerszámmal/kulccsal hozzáférve, belül 1-es vagy 2-es szennyezettséggel. A belső levegő hőmérséklete minden beépített komponens megengedett tartományán belül legyen; itt a saját modul üzemi tartománya 0…55 °C. |
|---|---|
| Ex-telepítés igazolása | A rendszerkézikönyv az üzemeltetőtől a rendszer helyes burkolati/szekrényes telepítését igazoló típusvizsgálati tanúsítvány beszerzését és megőrzését követeli meg; az egyedi zóna/kategória szerint szükséges további ExNB-értékelést is figyelembe kell venni. |
| Ex-tranziensek | Külső intézkedésekkel biztosítani kell, hogy tranziens hiba miatt a névleges feszültség legfeljebb 40%-kal legyen túlléphető. |
| Hajózási Ex i A osztály | Az Ex i ellátás mellett a 750-624/xxx-xxx szűrőcsalád szükséges az A osztályhoz; a rendszerábra 750-624/020-002 vagy /020-000 változatot és külön rendszeroldali szűrést ad meg. A leírt terület a híd és nyitott fedélzet kivételével értendő. |
| Hajózási Ex i B osztály | Az Ex i ellátás mellett a 750-626/xxx-xxx szűrőcsalád szükséges; az ábra a rendszer- és terepi oldalon 750-626/020-002 vagy /020-000 változatot ad meg. A leírt terület a híd és nyitott fedélzet kivételével értendő. |
| Szigetelésvizsgálat korlátozása | A sín és rendszer-/terepi potenciál közötti kapacitív csatolás miatt csak DC vizsgálófeszültség használható; újabb vizsgálat előtt a modult teljesen ki kell sütni. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
