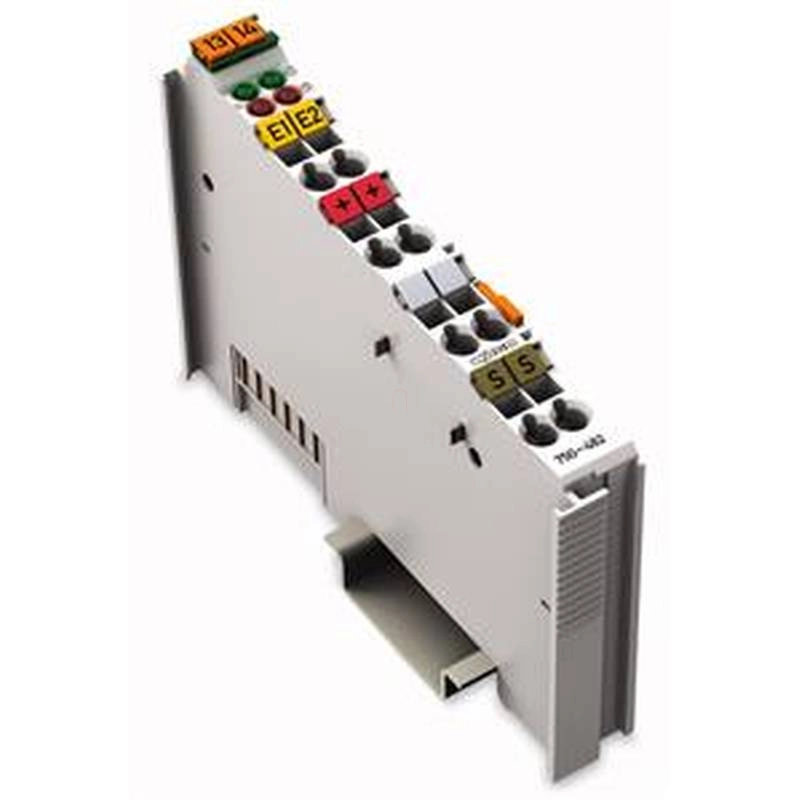

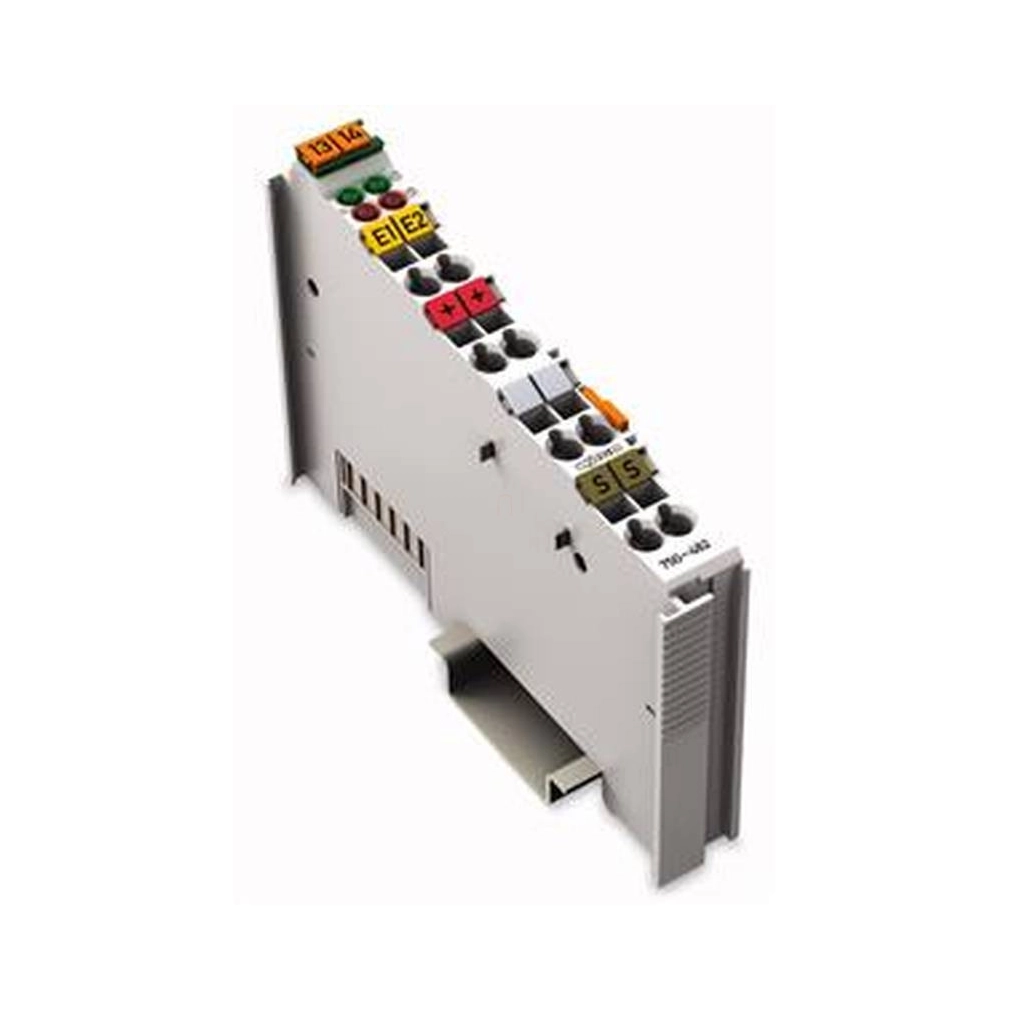

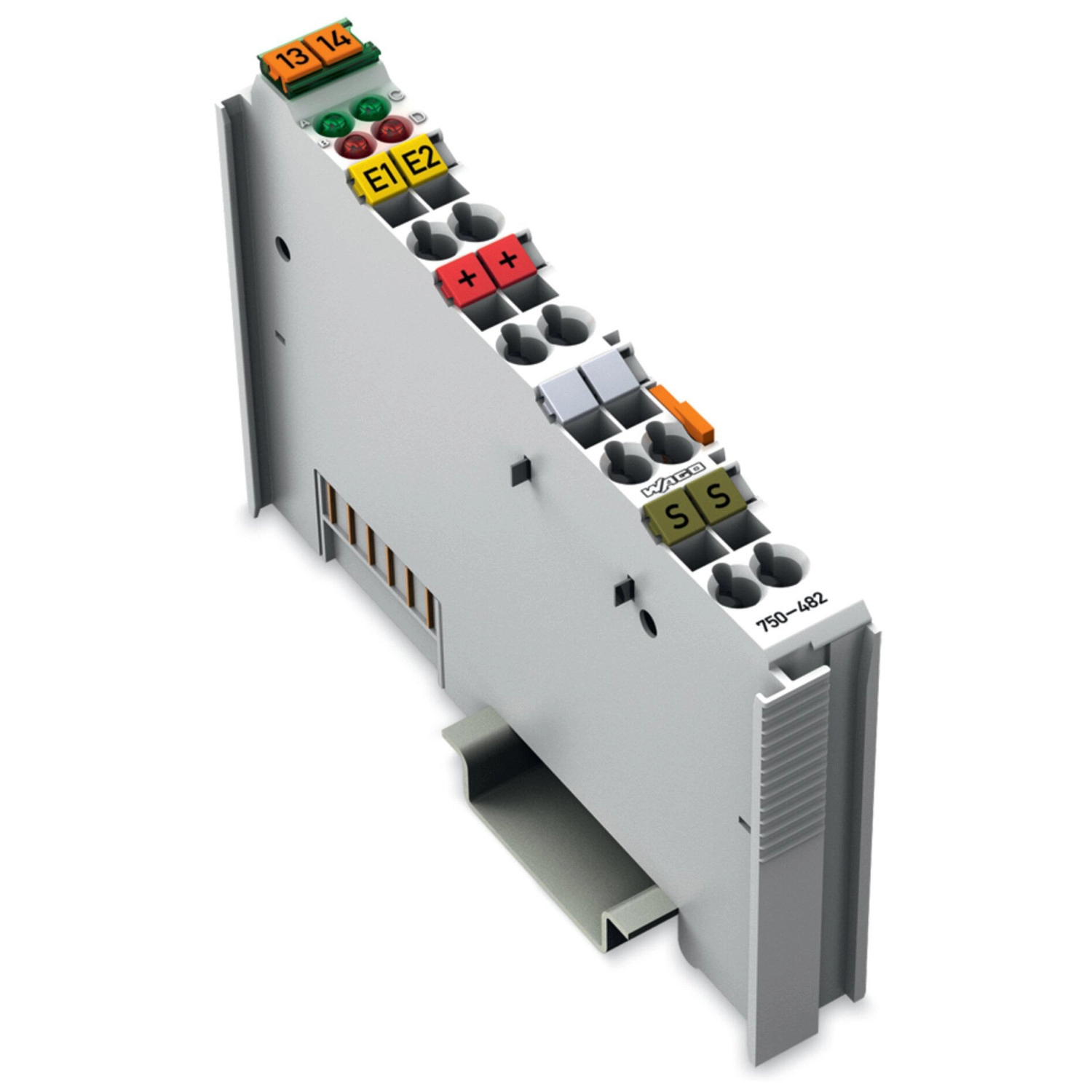

Wago 750-482 2 csatornás analóg bemeneti modul, 4–20 mA HART
RRP:315 388 Ft
312 234 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
271 943 Ft
nettó 214 128 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul táplálja a terepi oldali jelátalakítókat, illetve az elektromosan leválasztott analóg jeleket a terepibuszhoz továbbítja. A 24 V-os terepi tápfeszültség a modul power jumper érintkezőiről érkezik. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik. Kb. 25 mA-nél a túlterhelésvédelem a mérő bemenetet átkapcsolja nagy ellenállású állapotba. A normális működési körülmények visszaállásakor a mérő bemenet automatikusan visszakapcsol. Ez a modul táplálja meg a kétvezetékes jelátalakítókat. Csatornánként akár 4 dinamikus HART-változót (PV, SV, TV, QV) lehet a csatoló vagy a vezérlő periodikus eljárásképébe (process image) integrálni (paraméterezhető). A csatlakoztatott, intelligens HART terepi készülékekkel történő kommunikációhoz a HART protokollt a csatoló vagy a vezérlő periodikus eljárásképében (process image) le lehet képezni (paraméterezhető). A kiválasztott (programozható) csatolókhoz FDT/DTM eszközillesztőket lehet kapni, amelyek lehetővé teszik a csatlakoztatott HART készülékkel való kommunikációt.
A Wago 750-482 két 4–20 mA DC HART-jel fogadására és a kétvezetékes terepi jelátalakítók táplálására szolgál. Csatornánként egy HART-eszközt és egy, nem multiplexelt modemet kezel; legfeljebb négy dinamikus változó integrálható a ciklikus folyamatképbe. A 12 mm széles modul felbontása 12 bit, jellemző átalakítási ideje 10 ms; a bemeneti szűrő csatornánként paraméterezhető.
Mérési és villamos adatok
| Analóg bemenetek / összes modulcsatorna | 2 / 2 |
|---|---|
| Jel típusa | 4–20 mA DC áramjel |
| Szenzorcsatlakozás | 2 × 2 vezetékes |
| Bemeneti szűrő | Paraméterezhető, csatornánként |
| Jelkarakterisztika | Single-ended, közös referencia-ponttal |
| Túlfeszültség-védelem | 30 V; felcserélt polaritás ellen védett |
| Felbontás | 12 bit |
| Átalakítási idő, jellemző | 10 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, legnagyobb eltérés | A felső tartománybeli érték 0,1%-a |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének 0,01%/K értéke |
| Diagnosztika | Vezetékszakadás; mérési tartomány túllépése |
| Adatszélesség | 2 × 2 bájtos adat; vagy 2 × 2 bájtos adat + 2n × 4 bájtos adat, n a dinamikus változók száma; vagy 2 × 2 bájtos adat + 6 bájtos mailbox |
| Konfiguráció | WAGO-I/O-CHECK |
| HART-eszközök csatornánként | Egy eszköz; single-drop, nincs multi-drop |
| HART-modemek csatornánként | Egy modem; nem multiplexelt |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Fogyasztás az 5 V-os rendszerellátásból | 65 mA |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |
| Zöld működésjelző LED-ek | A/C: HART1/HART2 |
| Piros hibajelző LED-ek | B/D: HART1/HART2 |
| Bemeneti feszültség, maximum | 24 V |
| Nemlineáris bemeneti feszültségesés | U = 0,9 V + 270 Ω × mért I; mért I kisebb mint 28 mA feltétellel; túlterhelés ellen védett |
| Vezetékszakadás észlelése | A mért I kisebb mint 3,10 mA |
| Rövidzárlat észlelése | A mért I nagyobb mint 22 mA |
| Terepi tápellátás | 24 V DC, −25…+30%; tápsínérintkezőkön át, késes betáplálással és rugós továbbítással |
| Rendszer/terep szigetelése | 500 V |
Működés és rajzi kapcsolatok
| HART dinamikus változók | Csatornánként legfeljebb 4: PV, SV, TV, QV. Paraméterezhetően a csatoló/vezérlő ciklikus folyamatképébe integrálhatók. |
|---|---|
| HART-protokoll a folyamatképben | Paraméterezhető leképezés az intelligens terepi eszközzel folytatott kommunikációhoz. |
| FDT/DTM | Kiválasztott csatolókhoz/vezérlőkhöz gyártói eszközillesztők állnak rendelkezésre; nem minden csatolóhoz általánosítható. |
| Jelátalakítók táplálása | A modul táplálja a kétvezetékes jelátalakítókat. |
| Árnyékolás | Közvetlenül a DIN-sínhez csatlakozik. |
| Túlterhelési működés | Kb. 25 mA-nél a bemenet nagy ellenállású állapotba kapcsol; normál működési feltételek visszaállásakor automatikusan visszakapcsol. |

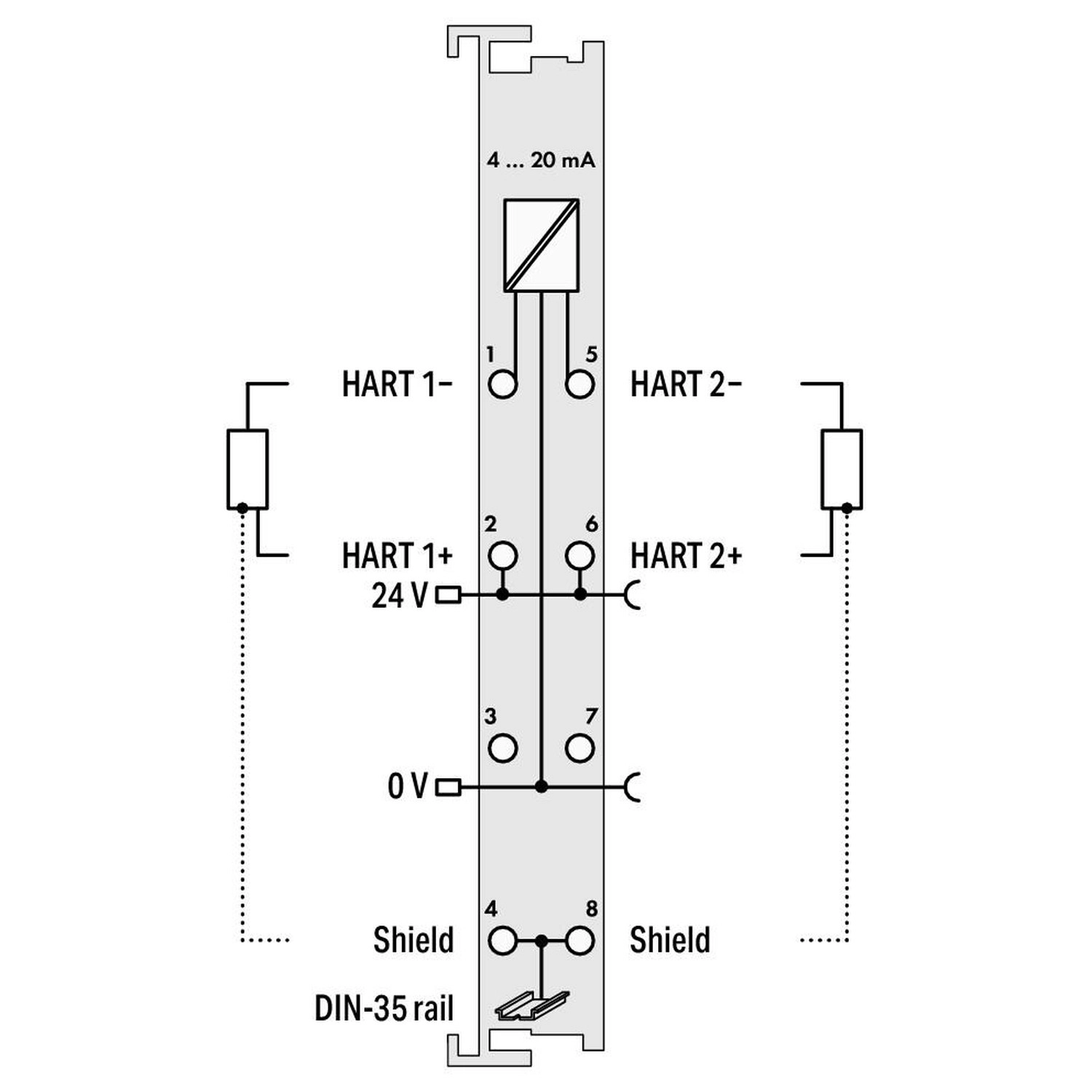

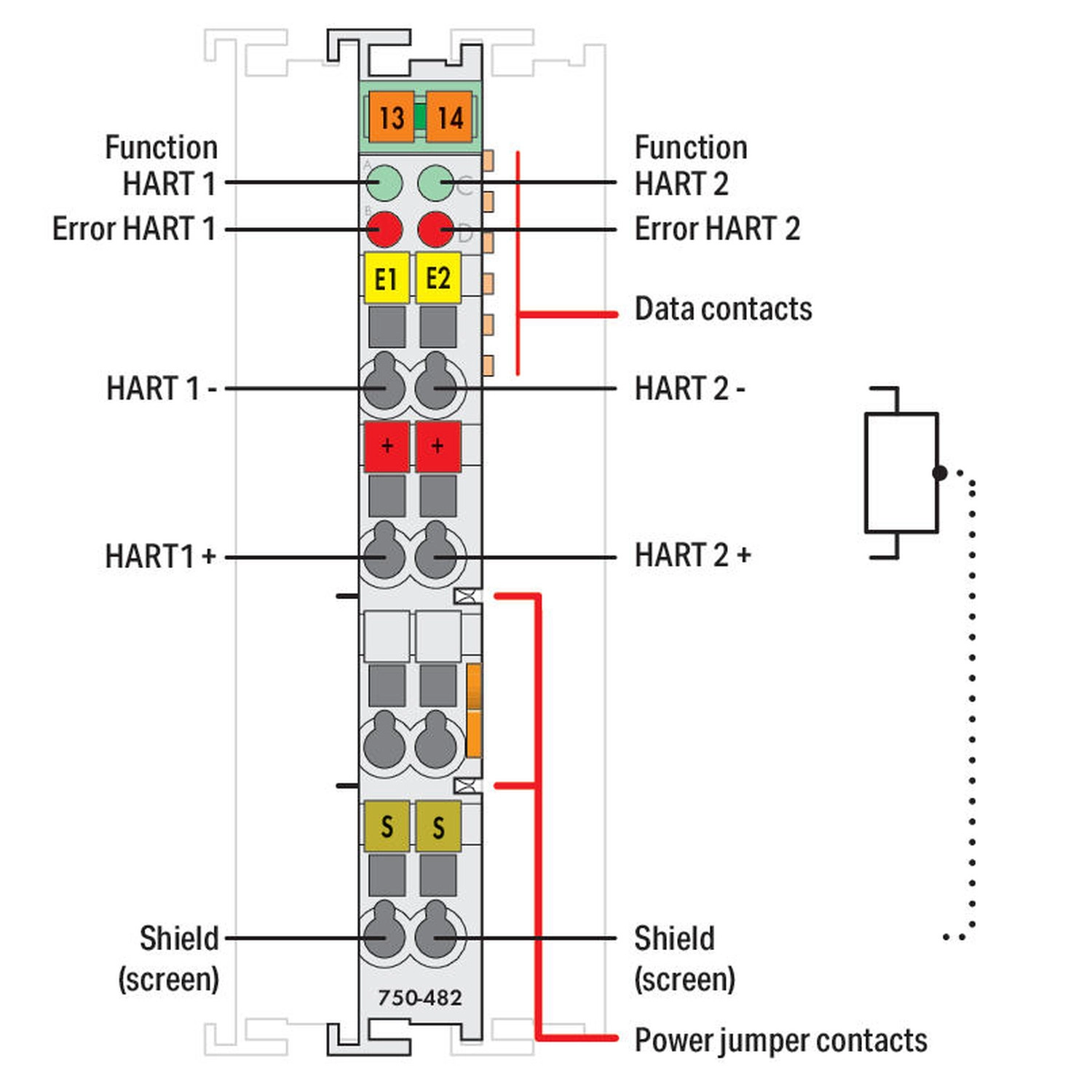

| Rajzi kapocskiosztás | 1/5: HART1−/HART2−; 2/6: HART1+/HART2+, a 24 V-os ellátással; 4/8: árnyékolás. A 3/7 hely nem használt jelkapocs. |

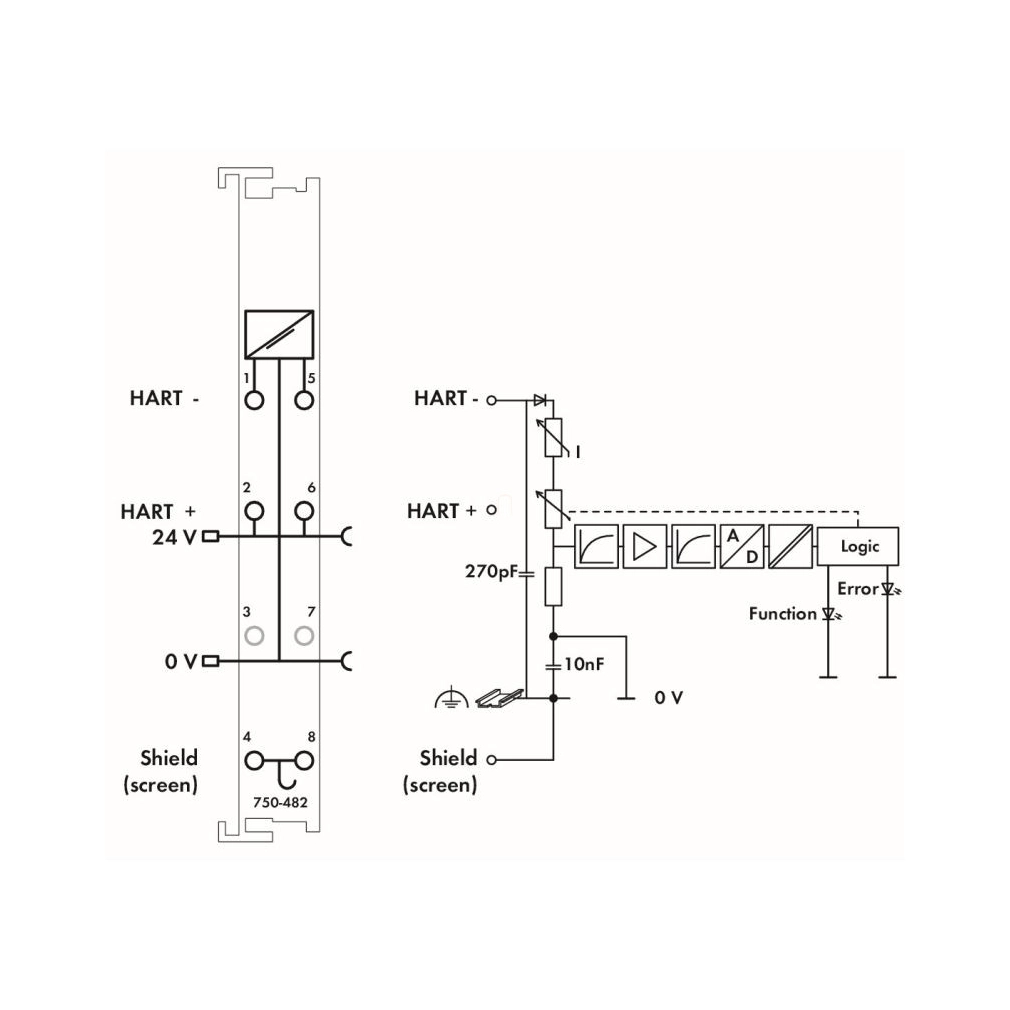

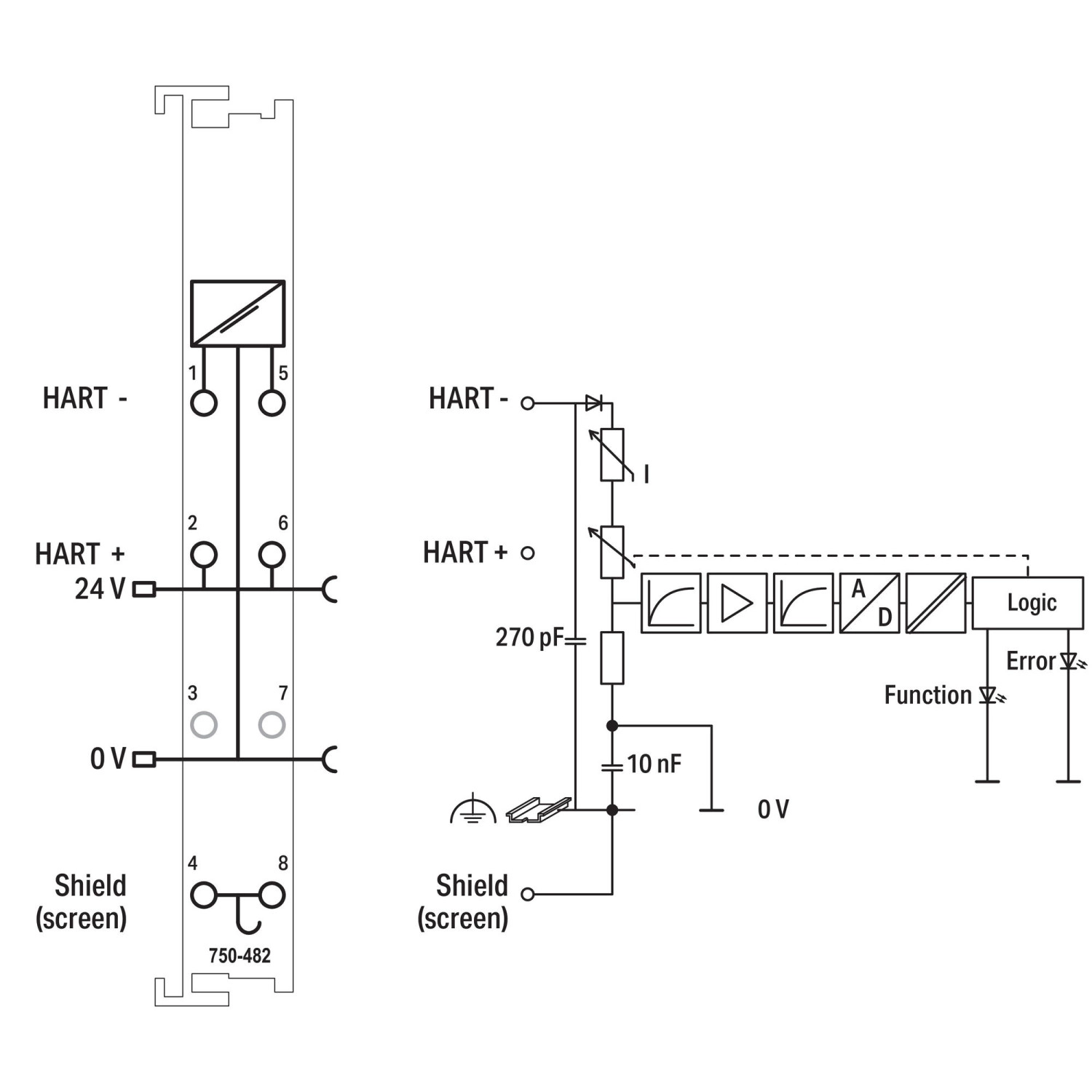

| Belső kapcsolási rajz | 270 pF és 10 nF kapacitások; a 24 V és 0 V tápsínpontok külön szerepelnek a jelkapcsoktól. |
Csatlakozás és kialakítás
| Csatlakozás | 6 × CAGE CLAMP; bemenetek/kimenetek |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN-sín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés | DIN35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,901 MJ |
| Tömeg | 52,1 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | IEC60068-2-6 szerint; számszerű g érték nincs megadva. |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 szerint |
| EMC zavarkibocsátás | EN61000-6-3 szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és nyilatkozatok
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-AIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Tanúsítási piktogramok feliratai | PTB0102; TÜV Rheinland OCP0004; DEKRA8505 / UKEX. A piktogramok feliratai nem további termékminősítések. |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 11120-22-2; 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; dibór-trioxid; ólom; ólom-monoxid; ólom-szilikát. Az anyaglista és a CAS-lista külön felsorolás, nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgária | f7b08ffa-bab6-4961-8ac9-51564b3b4ba8 |
| SCIP; Cseh Köztársaság | 1a67bfdd-3589-4a79-95bc-a4f29c8a1b91 |
Gyártói szerelési feltételek
| Alkalmazhatóság | A V1.2.0 a 750-482 alapváltozatra is érvényes; a /025-000 hőmérsékleti és /000-300 S7-folyamatadatai külön változathoz tartoznak. |
|---|---|
| Áramköri viszonyok | A két csatorna közös referenciapotenciálú, egymástól galvanikusan nem leválasztott. Az árnyékolás a DIN-sínnel a felpattintáskor érintkezik. |
| Terepi tápérintkezők | UV és 0 V továbbítása; legfeljebb 10 A. Nagyobb teljesítményigénynél további tápmodul szükséges. |
| PE-továbbítás | Nincs PE-tápsínérintkező; ha a következő modulnak PE szükséges, tápmodult kell alkalmazni. |
| Kapocsmelegedés feltétele | 10 A-nél a kapocspont hőmérséklete akár 25 °C-kal meghaladhatja a várható környezeti hőmérsékletet. A vezeték hőmérséklet-tartományát a szerelési helyzethez és áramhoz kell méretezni. |
| HART+ rövidzár tilalma | A HART+ és föld közötti rövidzár tönkreteheti a modult. A terepi készülék földelt házrésze szereléskor sem érhet a HART+ kapocshoz. |
| Kapcsonkénti vezetékszám | Egy vezeték CAGE CLAMP csatlakozásonként; több vezető közös pontjához előzetes külső elosztás szükséges. Ebben a kézikönyvben nincs kétvezetős érvéghüvelyes kivétel. |
| Tisztítás | Ház és szennyezett érintkezők propanollal; kontaktspray nélkül. |
| Zöld A/C LED | Zöld: sikeres bekapcsolás és belső buszkommunikáció; kikapcsolva nincs üzemkész állapot. |
| Piros B/D LED | Egyszeri piros villanás bekapcsoláskor hardver-/szoftver-inicializálás. Folyamatos piros: vezetékszakadás, rövidzár vagy túlterhelés; kikapcsolva nincs hiba. |
| Passzív kétvezetékes érzékelő | Közvetlenül HART+ és HART− közé csatlakozik; 24 V DC táplálás a modulról. |
| Passzív háromvezetékes érzékelő | Előtte 750-604 vagy 750-614 potenciálelosztó modul szükséges a 0 V számára; HART+ és HART− a HART-modul megfelelő pontjaira, a harmadik vezeték a külön 0 V-ra csatlakozik. |
| Aktív érzékelő | 750-604 vagy 750-614 biztosítja a 0 V potenciált; az áramjel pozitív ága a HART+ pontra csatlakozik. A 24 V DC érzékelő táplálását a potenciálelosztó, a 230 V AC érzékelőét külső forrás adja. A 230 V nem a HART-modul bemeneti tápfeszültsége. |
Kiadási és értelmezési feltételek
| Tömeg és mérettengelyek | A magyar tömeg 52,1 g, méretek 12 × 100 × 69,8 mm, sín feletti mélység 62,6 mm. Az EN kb. 53 g-ot, 64 mm sín feletti magasságot és 100 mm hosszúságot közöl; a tengelyek nem cserélhetők fel. |
|---|---|
| Áramfelvétel feltételei | A magyar rendszeráram 65 mA 5 V-ról; az EN 65 mA-nél kisebb bemeneti áramot és érzékelőtáplálás nélkül kb. 10 mA-t említ. A feltételek eltérnek. |
| Szűrés és hőmérsékleti hiba | Az EN HART-bemeneti szűrője 100 Hz; a magyar csatornánként paraméterezhető szűrést ad meg. Az EN hőmérsékleti hiba szigorúan kisebb mint ±0,01%/K; a magyar határadat 0,01%/K. |
| Tárolás és páratartalom | A magyar tárolási tartomány −40…+85 °C; az EN alapváltozaté −25…+85 °C. A magyar 95% kondenzáció nélkül, az EN 5–95%. A magyar szennyezőanyag-feltétel 75%, az EN 75%-nál kisebb páratartalom. |
| EMC-kiadási eltérés | A magyar zavarkibocsátási szabvány EN61000-6-3; a V1.2.0 EN61000-6-4-et közöl. A saját magyar adat szerepel elsődlegesen, ez önmagában nem hajózási minősítés. |
| Ex-kiadási eltérés | A régi EN Ex nA/Ex d/Ex tc sorai eltérnek az aktuális magyar Ex ec minősítésektől. Érvényes Ex-telepítési feltételekhez az aktuális konkrét dokumentáció szükséges. |
| A/D és folyamatkép felbontása | A 12 bites A/D mellett az EN a 16 bites szó B2…B14 bitjeire 13 bites leképezést ír. Ez nem módosítja a magyar 12 bites A/D-adatot. |
| Vezetékszakadás határadata | A magyar és az EN műszaki adat 3,10 mA-nél kisebb áramot ad meg; az EN folyamatadattáblája külön 3 mA alatti sort használ. A két megadás eltérő feltételhez tartozik. |
| Csupaszolási hossz | A magyar 8–9 mm / 0,31–0,35 inch és az EN 8–9 mm / 0,33 inch milliméteres tartománya azonos. |
Saját normál folyamatadatok
| Leképezés | 16 bites mérési szó: 0. bájt alacsony, 1. magas. A státusz feldolgozása terepibusz-/csatolófüggő; B0 túlcsordulás, B0=B1=1 tartomány alatti jel vagy vezetékszakadás. |
|---|---|
| Folyamatkép-választás | A 6 bájtos mailbox üzemmód 12 bájtos be- és kimeneti képet használ. A 750-333/750-833 PROFIBUS állomásoknál 1/2/3/4 HART-változó csatornánként 12/20/28/36 bájtos telegramot eredményez. A részletes beüzemelés a csatoló és a szoftver dokumentációja szerint történik. |
| Névleges tartomány és nyers kód | A 20 mA sor 0x7FFC / 32764; a 22 mA feletti hibakód 0x7FFD / 32765. Ezek nem bővítik a 4–20 mA névleges tartományt. |
| 3 mA alatt | Bináris: 0000.0000.0000.0011; hexadecimális: 0x0003; decimális: 3; státuszbájt: 0x41; hibajelző LED bekapcsolva. |
| 4 mA alatt | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 4 mA | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 6 mA | Bináris: 0001.0000.0000.0000; hexadecimális: 0x1000; decimális: 4096; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 8 mA | Bináris: 0010.0000.0000.0000; hexadecimális: 0x2000; decimális: 8192; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 10 mA | Bináris: 0011.0000.0000.0000; hexadecimális: 0x3000; decimális: 12288; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 12 mA | Bináris: 0100.0000.0000.0000; hexadecimális: 0x4000; decimális: 16384; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 14 mA | Bináris: 0101.0000.0000.0000; hexadecimális: 0x5000; decimális: 20480; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 16 mA | Bináris: 0110.0000.0000.0000; hexadecimális: 0x6000; decimális: 24576; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 18 mA | Bináris: 0111.0000.0000.0000; hexadecimális: 0x7000; decimális: 28672; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA felett | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 22 mA felett | Bináris: 0111.1111.1111.1101; hexadecimális: 0x7FFD; decimális: 32765; státuszbájt: 0x42; hibajelző LED bekapcsolva. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Galvanikusan elválasztott a két csatorna?
Nem; közös referenciapotenciáljuk van. A rendszer és a terepi oldal leválasztása külön adat.
Beköthető háromvezetékes érzékelő?
A kézikönyv külön 0 V-ot biztosító 750-604 vagy 750-614 modullal ad ilyen példát.
Mi történik HART+ földzárlatkor?
A gyártó szerint ez tönkreteheti a modult; a földelt készülékház érintkezését is meg kell akadályozni.
Gyártói HART-kompatibilitás feltételekkel
| 750-841 | 750-841; HW: 03; szoftververzió: 07; legfeljebb 8 HART-modul; funkció: 1,5. |
|---|---|
| 750-842 | 750-842; HW: 04; szoftververzió: 12; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-871 | 750-871; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-872 | 750-872; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-872/020-000 | 750-872/020-000; HW: 01; szoftververzió: 07; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-873 | 750-873; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-880 | 750-880; HW: 06; szoftververzió: 03; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-837 | 750-837; HW: 07; szoftververzió: 12; legfeljebb 8 HART-modul; funkció: 1. |
| 750-838 | 750-838; HW: 02; szoftververzió: 12; legfeljebb 8 HART-modul; funkció: 1. |
| 750-806 | 750-806; HW: 04; szoftververzió: 09; legfeljebb 8 HART-modul; funkció: 1. |
| 750-819 | 750-819; HW: xx; szoftververzió: 09; legfeljebb 8 HART-modul; funkció: 1. |
| 750-333 | 750-333; HW: 12; szoftververzió: 13-tól; legfeljebb 8 HART-modul; funkció: 2,3,4. |
| 750-833 | 750-833; HW: 12; szoftververzió: 10-től; legfeljebb 8 HART-modul; funkció: 1,2,3,4. |
| 750-375 | 750-375; HW: 01; szoftververzió: 03; legfeljebb 8 HART-modul; funkció: 6. |
| 750-377 | 750-377; HW: 01; szoftververzió: 03; legfeljebb 8 HART-modul; funkció: 6. |
| 750-830 | 750-830; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1. |
| 750-849 | 750-849; HW: xx; szoftververzió: 01-től; legfeljebb 8 HART-modul; funkció: 1. |
| Funkciók 1–3 | 1: WagoLibHART_0x.lib PLC-könyvtár; 2: ciklikus PROFIBUS HART-változók; 3: aciklikus PROFIBUS FDT/DTM vagy eddl/SimaticPDM. |
| Funkciók 4–6 | 4: 759-360 PROFIBUS/HART Gateway DTM; 5: 759-359 ModbusTCP/HART Gateway DTM; 6: ciklikus PROFINET HART-változók. |
| Kompatibilitás hatóköre | A V1.2.0 felsorolt hardver-/szoftverállapotai; további csatoló/vezérlő gyártói egyeztetéssel. A táblázat nem általánosítható tetszőleges 750-es csatolóra. |
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-482
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
52,1 g/db
Cikkszám
4017332319522
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-482 2 csatornás analóg bemeneti modul, 4–20 mA HART műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-482 |
| GTIN / EAN | 4017332319522 |
| Terméktípus | Kétcsatornás 4–20 mA HART analóg bemeneti modul |
Mérési és villamos adatok
| Analóg bemenetek / összes modulcsatorna | 2 / 2 |
|---|---|
| Jel típusa | 4–20 mA DC áramjel |
| Szenzorcsatlakozás | 2 × 2 vezetékes |
| Bemeneti szűrő | Paraméterezhető, csatornánként |
| Jelkarakterisztika | Single-ended, közös referencia-ponttal |
| Túlfeszültség-védelem | 30 V; felcserélt polaritás ellen védett |
| Felbontás | 12 bit |
| Átalakítási idő, jellemző | 10 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, legnagyobb eltérés | A felső tartománybeli érték 0,1%-a |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének 0,01%/K értéke |
| Diagnosztika | Vezetékszakadás; mérési tartomány túllépése |
| Adatszélesség | 2 × 2 bájtos adat; vagy 2 × 2 bájtos adat + 2n × 4 bájtos adat, n a dinamikus változók száma; vagy 2 × 2 bájtos adat + 6 bájtos mailbox |
| Konfiguráció | WAGO-I/O-CHECK |
| HART-eszközök csatornánként | Egy eszköz; single-drop, nincs multi-drop |
| HART-modemek csatornánként | Egy modem; nem multiplexelt |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Fogyasztás az 5 V-os rendszerellátásból | 65 mA |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |
| Zöld működésjelző LED-ek | A/C: HART1/HART2 |
| Piros hibajelző LED-ek | B/D: HART1/HART2 |
| Bemeneti feszültség, maximum | 24 V |
| Nemlineáris bemeneti feszültségesés | U = 0,9 V + 270 Ω × mért I; mért I kisebb mint 28 mA feltétellel; túlterhelés ellen védett |
| Vezetékszakadás észlelése | A mért I kisebb mint 3,10 mA |
| Rövidzárlat észlelése | A mért I nagyobb mint 22 mA |
| Terepi tápellátás | 24 V DC, −25…+30%; tápsínérintkezőkön át, késes betáplálással és rugós továbbítással |
| Rendszer/terep szigetelése | 500 V |
Működés és rajzi kapcsolatok
| HART dinamikus változók | Csatornánként legfeljebb 4: PV, SV, TV, QV. Paraméterezhetően a csatoló/vezérlő ciklikus folyamatképébe integrálhatók. |
|---|---|
| HART-protokoll a folyamatképben | Paraméterezhető leképezés az intelligens terepi eszközzel folytatott kommunikációhoz. |
| FDT/DTM | Kiválasztott csatolókhoz/vezérlőkhöz gyártói eszközillesztők állnak rendelkezésre; nem minden csatolóhoz általánosítható. |
| Jelátalakítók táplálása | A modul táplálja a kétvezetékes jelátalakítókat. |
| Árnyékolás | Közvetlenül a DIN-sínhez csatlakozik. |
| Túlterhelési működés | Kb. 25 mA-nél a bemenet nagy ellenállású állapotba kapcsol; normál működési feltételek visszaállásakor automatikusan visszakapcsol. |
| Rajzi kapocskiosztás | 1/5: HART1−/HART2−; 2/6: HART1+/HART2+, a 24 V-os ellátással; 4/8: árnyékolás. A 3/7 hely nem használt jelkapocs. |
| Belső kapcsolási rajz | 270 pF és 10 nF kapacitások; a 24 V és 0 V tápsínpontok külön szerepelnek a jelkapcsoktól. |
Csatlakozás és kialakítás
| Csatlakozás | 6 × CAGE CLAMP; bemenetek/kimenetek |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN-sín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés | DIN35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,901 MJ |
| Tömeg | 52,1 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | IEC60068-2-6 szerint; számszerű g érték nincs megadva. |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 szerint |
| EMC zavarkibocsátás | EN61000-6-3 szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és nyilatkozatok
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-AIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Tanúsítási piktogramok feliratai | PTB0102; TÜV Rheinland OCP0004; DEKRA8505 / UKEX. A piktogramok feliratai nem további termékminősítések. |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 9.0 / 10.0 | 27-24-26-01 |
| ETIM 9.0 / 10.0 | EC001596 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 11120-22-2; 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; dibór-trioxid; ólom; ólom-monoxid; ólom-szilikát. Az anyaglista és a CAS-lista külön felsorolás, nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Bulgária | f7b08ffa-bab6-4961-8ac9-51564b3b4ba8 |
| SCIP; Cseh Köztársaság | 1a67bfdd-3589-4a79-95bc-a4f29c8a1b91 |
Gyártói szerelési feltételek
| Alkalmazhatóság | A V1.2.0 a 750-482 alapváltozatra is érvényes; a /025-000 hőmérsékleti és /000-300 S7-folyamatadatai külön változathoz tartoznak. |
|---|---|
| Áramköri viszonyok | A két csatorna közös referenciapotenciálú, egymástól galvanikusan nem leválasztott. Az árnyékolás a DIN-sínnel a felpattintáskor érintkezik. |
| Terepi tápérintkezők | UV és 0 V továbbítása; legfeljebb 10 A. Nagyobb teljesítményigénynél további tápmodul szükséges. |
| PE-továbbítás | Nincs PE-tápsínérintkező; ha a következő modulnak PE szükséges, tápmodult kell alkalmazni. |
| Kapocsmelegedés feltétele | 10 A-nél a kapocspont hőmérséklete akár 25 °C-kal meghaladhatja a várható környezeti hőmérsékletet. A vezeték hőmérséklet-tartományát a szerelési helyzethez és áramhoz kell méretezni. |
| HART+ rövidzár tilalma | A HART+ és föld közötti rövidzár tönkreteheti a modult. A terepi készülék földelt házrésze szereléskor sem érhet a HART+ kapocshoz. |
| Kapcsonkénti vezetékszám | Egy vezeték CAGE CLAMP csatlakozásonként; több vezető közös pontjához előzetes külső elosztás szükséges. Ebben a kézikönyvben nincs kétvezetős érvéghüvelyes kivétel. |
| Tisztítás | Ház és szennyezett érintkezők propanollal; kontaktspray nélkül. |
| Zöld A/C LED | Zöld: sikeres bekapcsolás és belső buszkommunikáció; kikapcsolva nincs üzemkész állapot. |
| Piros B/D LED | Egyszeri piros villanás bekapcsoláskor hardver-/szoftver-inicializálás. Folyamatos piros: vezetékszakadás, rövidzár vagy túlterhelés; kikapcsolva nincs hiba. |
| Passzív kétvezetékes érzékelő | Közvetlenül HART+ és HART− közé csatlakozik; 24 V DC táplálás a modulról. |
| Passzív háromvezetékes érzékelő | Előtte 750-604 vagy 750-614 potenciálelosztó modul szükséges a 0 V számára; HART+ és HART− a HART-modul megfelelő pontjaira, a harmadik vezeték a külön 0 V-ra csatlakozik. |
| Aktív érzékelő | 750-604 vagy 750-614 biztosítja a 0 V potenciált; az áramjel pozitív ága a HART+ pontra csatlakozik. A 24 V DC érzékelő táplálását a potenciálelosztó, a 230 V AC érzékelőét külső forrás adja. A 230 V nem a HART-modul bemeneti tápfeszültsége. |
Kiadási és értelmezési feltételek
| Tömeg és mérettengelyek | A magyar tömeg 52,1 g, méretek 12 × 100 × 69,8 mm, sín feletti mélység 62,6 mm. Az EN kb. 53 g-ot, 64 mm sín feletti magasságot és 100 mm hosszúságot közöl; a tengelyek nem cserélhetők fel. |
|---|---|
| Áramfelvétel feltételei | A magyar rendszeráram 65 mA 5 V-ról; az EN 65 mA-nél kisebb bemeneti áramot és érzékelőtáplálás nélkül kb. 10 mA-t említ. A feltételek eltérnek. |
| Szűrés és hőmérsékleti hiba | Az EN HART-bemeneti szűrője 100 Hz; a magyar csatornánként paraméterezhető szűrést ad meg. Az EN hőmérsékleti hiba szigorúan kisebb mint ±0,01%/K; a magyar határadat 0,01%/K. |
| Tárolás és páratartalom | A magyar tárolási tartomány −40…+85 °C; az EN alapváltozaté −25…+85 °C. A magyar 95% kondenzáció nélkül, az EN 5–95%. A magyar szennyezőanyag-feltétel 75%, az EN 75%-nál kisebb páratartalom. |
| EMC-kiadási eltérés | A magyar zavarkibocsátási szabvány EN61000-6-3; a V1.2.0 EN61000-6-4-et közöl. A saját magyar adat szerepel elsődlegesen, ez önmagában nem hajózási minősítés. |
| Ex-kiadási eltérés | A régi EN Ex nA/Ex d/Ex tc sorai eltérnek az aktuális magyar Ex ec minősítésektől. Érvényes Ex-telepítési feltételekhez az aktuális konkrét dokumentáció szükséges. |
| A/D és folyamatkép felbontása | A 12 bites A/D mellett az EN a 16 bites szó B2…B14 bitjeire 13 bites leképezést ír. Ez nem módosítja a magyar 12 bites A/D-adatot. |
| Vezetékszakadás határadata | A magyar és az EN műszaki adat 3,10 mA-nél kisebb áramot ad meg; az EN folyamatadattáblája külön 3 mA alatti sort használ. A két megadás eltérő feltételhez tartozik. |
| Csupaszolási hossz | A magyar 8–9 mm / 0,31–0,35 inch és az EN 8–9 mm / 0,33 inch milliméteres tartománya azonos. |
Saját normál folyamatadatok
| Leképezés | 16 bites mérési szó: 0. bájt alacsony, 1. magas. A státusz feldolgozása terepibusz-/csatolófüggő; B0 túlcsordulás, B0=B1=1 tartomány alatti jel vagy vezetékszakadás. |
|---|---|
| Folyamatkép-választás | A 6 bájtos mailbox üzemmód 12 bájtos be- és kimeneti képet használ. A 750-333/750-833 PROFIBUS állomásoknál 1/2/3/4 HART-változó csatornánként 12/20/28/36 bájtos telegramot eredményez. A részletes beüzemelés a csatoló és a szoftver dokumentációja szerint történik. |
| Névleges tartomány és nyers kód | A 20 mA sor 0x7FFC / 32764; a 22 mA feletti hibakód 0x7FFD / 32765. Ezek nem bővítik a 4–20 mA névleges tartományt. |
| 3 mA alatt | Bináris: 0000.0000.0000.0011; hexadecimális: 0x0003; decimális: 3; státuszbájt: 0x41; hibajelző LED bekapcsolva. |
| 4 mA alatt | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 4 mA | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 6 mA | Bináris: 0001.0000.0000.0000; hexadecimális: 0x1000; decimális: 4096; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 8 mA | Bináris: 0010.0000.0000.0000; hexadecimális: 0x2000; decimális: 8192; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 10 mA | Bináris: 0011.0000.0000.0000; hexadecimális: 0x3000; decimális: 12288; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 12 mA | Bináris: 0100.0000.0000.0000; hexadecimális: 0x4000; decimális: 16384; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 14 mA | Bináris: 0101.0000.0000.0000; hexadecimális: 0x5000; decimális: 20480; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 16 mA | Bináris: 0110.0000.0000.0000; hexadecimális: 0x6000; decimális: 24576; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 18 mA | Bináris: 0111.0000.0000.0000; hexadecimális: 0x7000; decimális: 28672; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA felett | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 22 mA felett | Bináris: 0111.1111.1111.1101; hexadecimális: 0x7FFD; decimális: 32765; státuszbájt: 0x42; hibajelző LED bekapcsolva. |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Gyártói HART-kompatibilitás feltételekkel
| 750-841 | 750-841; HW: 03; szoftververzió: 07; legfeljebb 8 HART-modul; funkció: 1,5. |
|---|---|
| 750-842 | 750-842; HW: 04; szoftververzió: 12; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-871 | 750-871; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-872 | 750-872; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-872/020-000 | 750-872/020-000; HW: 01; szoftververzió: 07; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-873 | 750-873; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-880 | 750-880; HW: 06; szoftververzió: 03; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-837 | 750-837; HW: 07; szoftververzió: 12; legfeljebb 8 HART-modul; funkció: 1. |
| 750-838 | 750-838; HW: 02; szoftververzió: 12; legfeljebb 8 HART-modul; funkció: 1. |
| 750-806 | 750-806; HW: 04; szoftververzió: 09; legfeljebb 8 HART-modul; funkció: 1. |
| 750-819 | 750-819; HW: xx; szoftververzió: 09; legfeljebb 8 HART-modul; funkció: 1. |
| 750-333 | 750-333; HW: 12; szoftververzió: 13-tól; legfeljebb 8 HART-modul; funkció: 2,3,4. |
| 750-833 | 750-833; HW: 12; szoftververzió: 10-től; legfeljebb 8 HART-modul; funkció: 1,2,3,4. |
| 750-375 | 750-375; HW: 01; szoftververzió: 03; legfeljebb 8 HART-modul; funkció: 6. |
| 750-377 | 750-377; HW: 01; szoftververzió: 03; legfeljebb 8 HART-modul; funkció: 6. |
| 750-830 | 750-830; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1. |
| 750-849 | 750-849; HW: xx; szoftververzió: 01-től; legfeljebb 8 HART-modul; funkció: 1. |
| Funkciók 1–3 | 1: WagoLibHART_0x.lib PLC-könyvtár; 2: ciklikus PROFIBUS HART-változók; 3: aciklikus PROFIBUS FDT/DTM vagy eddl/SimaticPDM. |
| Funkciók 4–6 | 4: 759-360 PROFIBUS/HART Gateway DTM; 5: 759-359 ModbusTCP/HART Gateway DTM; 6: ciklikus PROFINET HART-változók. |
| Kompatibilitás hatóköre | A V1.2.0 felsorolt hardver-/szoftverállapotai; további csatoló/vezérlő gyártói egyeztetéssel. A táblázat nem általánosítható tetszőleges 750-es csatolóra. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-482 2 csatornás analóg bemeneti modul, 4–20 mA HART használati útmutató
Biztonsági és telepítési feltételek
1
Automatizálástechnikában jártas villamos szakember végezze a munkát; minden tápforrást kapcsolj le szerelés, javítás és karbantartás előtt.
2
Száraz beltérben, könnyen gyulladó anyagoktól távol, megfelelő burkolatban telepítsd. A burkolat biztosítson érintés-, UV- és tűzterjedés elleni védelmet, mechanikai stabilitást, megengedett szennyezettséget, és csak jogosult személyek nyithassák szerszámmal.
3
A rendszeroldalon megfelelő leválasztás és túláramvédelem szükséges; a modul nem tartalmaz beépített leválasztó védelmet. A csatlakoztatott rendszert biztosítóval kell védeni.
4
Az IP20 nem vízálló. Lakókörnyezetben további intézkedés nélkül csak EN61000-6-3 zavarkibocsátási megfeleléskor alkalmazható; ellenőrizd az adott rendszer dokumentációját. Biztonsági funkció, például vészleállítás csak megfelelő F-I/O-modulokkal valósítható meg.
5
Biztosíts megfelelő villamos érintkezést a DIN-sínhez. Sérült készüléket cserélj; védd aeroszoloktól, szilikonoktól és trigliceridektől. A házat és szennyezett érintkezőket propanollal tisztítsd; kontaktsprayt ne használj.
6
Tartsd be a DIN EN61340-5-1/-3 ESD-védelmet. A személyzet, munkahely és csomagolás potenciálkiegyenlítése szükséges. Ne érintsd és ne szennyezd az adatérintkezőket; ne tedd a modult az aranyozott rugóérintkezőire. A vezetékek polaritását ne cseréld fel.
DIN35-szerelés és eltávolítás
1
A csatolótól/vezérlőtől indulva a terv szerinti sorrendben illeszd össze a vezetőhornyokat. Csak jobbról és felülről illeszd a modult; az éles késérintkezőkhöz ne érj.
2
Nyomd be, amíg a sínre pattan.
3
Ellenőrizd a biztos, egyenes elhelyezkedést a sínben és a szerelvényben; ferdén nem állhat.
4
A csomópont végén mindig alkalmazz 750-600 buszlezárót.
5
Feszültségmentes állapotban húzd meg a kioldófület, és vedd ki a modult.
CAGE CLAMP csatlakoztatás
Rézvezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolás 8–9 mm. Kapcsonként egy vezeték csatlakozhat; több vezető közös pontját előzetes külső elosztással kell kialakítani.
1
A működtetőszerszámot helyezd a csatlakozási pont feletti nyílásba.
2
Told a vezetéket a megfelelő nyílásba.
3
Vedd ki a szerszámot a kapocs zárásához.
A HART+ kapocs és föld közötti rövidzár tönkreteheti a modult; a terepi készülék földelt háza sem érhet ide.
HART-érzékelők és terepi táp
| Első csatorna | 1: HART1−; 2: HART1+; 4: S árnyékolás |
|---|---|
| Második csatorna | 5: HART2−; 6: HART2+; 8: S árnyékolás |
| Terepi tápérintkezők | UV és 0 V továbbítása; legfeljebb 10 A. Nagyobb teljesítményigénynél további tápmodul szükséges. |
| PE-továbbítás | Nincs PE-tápsínérintkező; ha a következő modulnak PE szükséges, tápmodult kell alkalmazni. |
| Kapocsmelegedés feltétele | 10 A-nél a kapocspont hőmérséklete akár 25 °C-kal meghaladhatja a várható környezeti hőmérsékletet. A vezeték hőmérséklet-tartományát a szerelési helyzethez és áramhoz kell méretezni. |
| HART+ rövidzár tilalma | A HART+ és föld közötti rövidzár tönkreteheti a modult. A terepi készülék földelt házrésze szereléskor sem érhet a HART+ kapocshoz. |
| Passzív kétvezetékes érzékelő | Közvetlenül HART+ és HART− közé csatlakozik; 24 V DC táplálás a modulról. |
| Passzív háromvezetékes érzékelő | Előtte 750-604 vagy 750-614 potenciálelosztó modul szükséges a 0 V számára; HART+ és HART− a HART-modul megfelelő pontjaira, a harmadik vezeték a külön 0 V-ra csatlakozik. |
| Aktív érzékelő | 750-604 vagy 750-614 biztosítja a 0 V potenciált; az áramjel pozitív ága a HART+ pontra csatlakozik. A 24 V DC érzékelő táplálását a potenciálelosztó, a 230 V AC érzékelőét külső forrás adja. A 230 V nem a HART-modul bemeneti tápfeszültsége. |
A passzív kétvezetékes érzékelő közvetlenül a saját csatorna HART+/HART− pontjaira köthető. Passzív háromvezetékes és aktív érzékelőnél a külön 0 V-ot 750-604 vagy 750-614 biztosítja. Az aktív érzékelő áramjelének pozitív ága a HART+ kapocsra kerül. A 230 V AC kizárólag a megfelelő aktív érzékelő külső ellátásának példája, nem a modul tápja.
Jelzések és folyamatadatok
| Zöld A/C LED | Zöld: sikeres bekapcsolás és belső buszkommunikáció; kikapcsolva nincs üzemkész állapot. |
|---|---|
| Piros B/D LED | Egyszeri piros villanás bekapcsoláskor hardver-/szoftver-inicializálás. Folyamatos piros: vezetékszakadás, rövidzár vagy túlterhelés; kikapcsolva nincs hiba. |
| Leképezés | 16 bites mérési szó: 0. bájt alacsony, 1. magas. A státusz feldolgozása terepibusz-/csatolófüggő; B0 túlcsordulás, B0=B1=1 tartomány alatti jel vagy vezetékszakadás. |
|---|---|
| Folyamatkép-választás | A 6 bájtos mailbox üzemmód 12 bájtos be- és kimeneti képet használ. A 750-333/750-833 PROFIBUS állomásoknál 1/2/3/4 HART-változó csatornánként 12/20/28/36 bájtos telegramot eredményez. A részletes beüzemelés a csatoló és a szoftver dokumentációja szerint történik. |
| Névleges tartomány és nyers kód | A 20 mA sor 0x7FFC / 32764; a 22 mA feletti hibakód 0x7FFD / 32765. Ezek nem bővítik a 4–20 mA névleges tartományt. |
| 3 mA alatt | Bináris: 0000.0000.0000.0011; hexadecimális: 0x0003; decimális: 3; státuszbájt: 0x41; hibajelző LED bekapcsolva. |
| 4 mA alatt | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 4 mA | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 6 mA | Bináris: 0001.0000.0000.0000; hexadecimális: 0x1000; decimális: 4096; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 8 mA | Bináris: 0010.0000.0000.0000; hexadecimális: 0x2000; decimális: 8192; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 10 mA | Bináris: 0011.0000.0000.0000; hexadecimális: 0x3000; decimális: 12288; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 12 mA | Bináris: 0100.0000.0000.0000; hexadecimális: 0x4000; decimális: 16384; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 14 mA | Bináris: 0101.0000.0000.0000; hexadecimális: 0x5000; decimális: 20480; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 16 mA | Bináris: 0110.0000.0000.0000; hexadecimális: 0x6000; decimális: 24576; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 18 mA | Bináris: 0111.0000.0000.0000; hexadecimális: 0x7000; decimális: 28672; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA felett | Bináris: 0111.1111.1111.1100; hexadecimális: 0x7FFC; decimális: 32764; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 22 mA felett | Bináris: 0111.1111.1111.1101; hexadecimális: 0x7FFD; decimális: 32765; státuszbájt: 0x42; hibajelző LED bekapcsolva. |
Kiadási eltérések és feltételek
| Tömeg és mérettengelyek | A magyar tömeg 52,1 g, méretek 12 × 100 × 69,8 mm, sín feletti mélység 62,6 mm. Az EN kb. 53 g-ot, 64 mm sín feletti magasságot és 100 mm hosszúságot közöl; a tengelyek nem cserélhetők fel. |
|---|---|
| Áramfelvétel feltételei | A magyar rendszeráram 65 mA 5 V-ról; az EN 65 mA-nél kisebb bemeneti áramot és érzékelőtáplálás nélkül kb. 10 mA-t említ. A feltételek eltérnek. |
| Szűrés és hőmérsékleti hiba | Az EN HART-bemeneti szűrője 100 Hz; a magyar csatornánként paraméterezhető szűrést ad meg. Az EN hőmérsékleti hiba szigorúan kisebb mint ±0,01%/K; a magyar határadat 0,01%/K. |
| Tárolás és páratartalom | A magyar tárolási tartomány −40…+85 °C; az EN alapváltozaté −25…+85 °C. A magyar 95% kondenzáció nélkül, az EN 5–95%. A magyar szennyezőanyag-feltétel 75%, az EN 75%-nál kisebb páratartalom. |
| EMC-kiadási eltérés | A magyar zavarkibocsátási szabvány EN61000-6-3; a V1.2.0 EN61000-6-4-et közöl. A saját magyar adat szerepel elsődlegesen, ez önmagában nem hajózási minősítés. |
| Ex-kiadási eltérés | A régi EN Ex nA/Ex d/Ex tc sorai eltérnek az aktuális magyar Ex ec minősítésektől. Érvényes Ex-telepítési feltételekhez az aktuális konkrét dokumentáció szükséges. |
| A/D és folyamatkép felbontása | A 12 bites A/D mellett az EN a 16 bites szó B2…B14 bitjeire 13 bites leképezést ír. Ez nem módosítja a magyar 12 bites A/D-adatot. |
| Vezetékszakadás határadata | A magyar és az EN műszaki adat 3,10 mA-nél kisebb áramot ad meg; az EN folyamatadattáblája külön 3 mA alatti sort használ. A két megadás eltérő feltételhez tartozik. |
| Csupaszolási hossz | A magyar 8–9 mm / 0,31–0,35 inch és az EN 8–9 mm / 0,33 inch milliméteres tartománya azonos. |
Gyártói HART-kompatibilitás feltételekkel
| 750-841 | 750-841; HW: 03; szoftververzió: 07; legfeljebb 8 HART-modul; funkció: 1,5. |
|---|---|
| 750-842 | 750-842; HW: 04; szoftververzió: 12; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-871 | 750-871; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-872 | 750-872; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-872/020-000 | 750-872/020-000; HW: 01; szoftververzió: 07; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-873 | 750-873; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-880 | 750-880; HW: 06; szoftververzió: 03; legfeljebb 8 HART-modul; funkció: 1,5. |
| 750-837 | 750-837; HW: 07; szoftververzió: 12; legfeljebb 8 HART-modul; funkció: 1. |
| 750-838 | 750-838; HW: 02; szoftververzió: 12; legfeljebb 8 HART-modul; funkció: 1. |
| 750-806 | 750-806; HW: 04; szoftververzió: 09; legfeljebb 8 HART-modul; funkció: 1. |
| 750-819 | 750-819; HW: xx; szoftververzió: 09; legfeljebb 8 HART-modul; funkció: 1. |
| 750-333 | 750-333; HW: 12; szoftververzió: 13-tól; legfeljebb 8 HART-modul; funkció: 2,3,4. |
| 750-833 | 750-833; HW: 12; szoftververzió: 10-től; legfeljebb 8 HART-modul; funkció: 1,2,3,4. |
| 750-375 | 750-375; HW: 01; szoftververzió: 03; legfeljebb 8 HART-modul; funkció: 6. |
| 750-377 | 750-377; HW: 01; szoftververzió: 03; legfeljebb 8 HART-modul; funkció: 6. |
| 750-830 | 750-830; HW: 01; szoftververzió: 01; legfeljebb 8 HART-modul; funkció: 1. |
| 750-849 | 750-849; HW: xx; szoftververzió: 01-től; legfeljebb 8 HART-modul; funkció: 1. |
| Funkciók 1–3 | 1: WagoLibHART_0x.lib PLC-könyvtár; 2: ciklikus PROFIBUS HART-változók; 3: aciklikus PROFIBUS FDT/DTM vagy eddl/SimaticPDM. |
| Funkciók 4–6 | 4: 759-360 PROFIBUS/HART Gateway DTM; 5: 759-359 ModbusTCP/HART Gateway DTM; 6: ciklikus PROFINET HART-változók. |
| Kompatibilitás hatóköre | A V1.2.0 felsorolt hardver-/szoftverállapotai; további csatoló/vezérlő gyártói egyeztetéssel. A táblázat nem általánosítható tetszőleges 750-es csatolóra. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
