Wago 750-479 2 csatornás analóg bemeneti modul, ±10 VDC, differenciálbemenet
RRP:203 231 Ft
201 199 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
175 236 Ft
nettó 137 981 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul ±10 VDC differenciáljeleket dolgoz fel. A bemeneti jel mindegyik csatorna esetében elektromosan leválasztott, és 13 bites pontossággal továbbítódik. A rendszer tápegysége látja el a modul villamos megtáplálását Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik. Mért értékek begyűjtése: a modulon belül időszinkronizált Mérési tartomány túllépése/el nem érése: állapotjelző byte és LED Átalakítási eljárás: fokozatos közelítésű regiszter (SAR - Successive Approximation Register) Működési mód: folyamatos mintavételezés (alapértelmezett) Védelem: RC áramkörrel
A Wago 750-479 két ±10 V DC differenciáljelet dolgoz fel, modulon belül időszinkronizált mérésiérték-gyűjtéssel és SAR átalakítással. Alapértelmezése folyamatos mintavételezés; a tartomány alá vagy fölé kerülést állapotbyte és LED jelzi.
Műszaki, csatlakozási és környezeti adatok
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Feszültség |
| Feszültségjel típusa | -10 … +10 VDC |
| Szenzor csatlakozás | 2 x (2 vezetékes) |
| Bemeneti szűrő | Aluláteresztő (1. rendű), fG = 5 kHz |
| Jel karakterisztikája | Differenciál |
| Felbontás [bit] | 14 bit |
| Működési mód | Folyamatos mintavételezés (alapbeállítás) |
| Adat szélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Védelem | RC áramkörrel |
| Megengedett folyamatos túlterhelés | 60 V |
| Zajhatás csillapítása | 80 dB |
| Hibakód nélküli monotonitás | Van |
| Belső ellenállás | 1000 kΩ |
| Mérési hiba (referencia hőmérséklet) | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,05 % |
| Mérési hiba a teljes hőmérséklet tartományban | ≤ 0,4 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Mintavételezés időtartama | 5 µs |
| Mintavételi késleltetés (csatorna/csatorna) | 1 µs |
| Mintavételi késleltetés (modul) | 1 ms |
| Mintavételezési ismétlési idő | 1 ms |
| Mérési tartomány túllépése/el nem érése | Állapotjelző byte és LED |
| Mérési érték begyűjtése | A modulon belül időszinkronizált |
| LSB értéke (a legkevésbé értékes bit) | 1,2 mV |
| Átalakítási eljárás | Fokozatos közelítésű regiszter (SAR - Successive Approximation Register) |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 100 mA |
| Szigetelés | 500 V rendszer/terep vagy csatorna/csatorna |
| Indikátorok | LED (A, C) zöld: működés AI 1, AI 2; LED (B, D) piros: hiba AI 1, AI 2 |
| Csatlakozástechnika: bemenetek/kimenetek | 6 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,933 MJ |
| Tömeg | 49,6 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Működési leírás | Két ±10 V DC differenciáljelet dolgoz fel, modulon belül időszinkronizált mérésiérték-gyűjtéssel és SAR átalakítással. Alapértelmezése folyamatos mintavételezés; a tartomány alá vagy fölé kerülést állapotbyte és LED jelzi. |
|---|

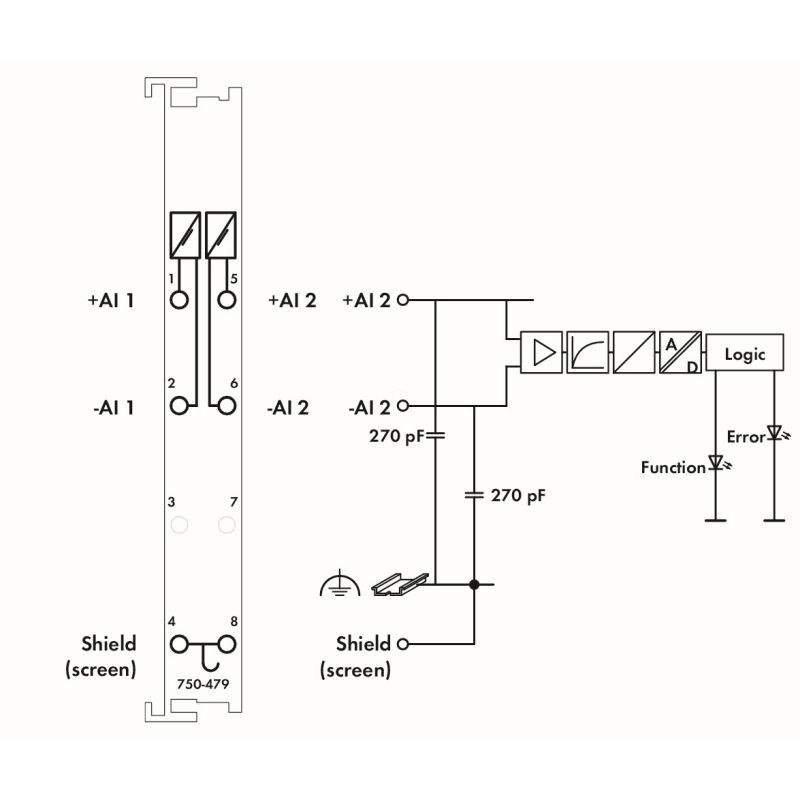

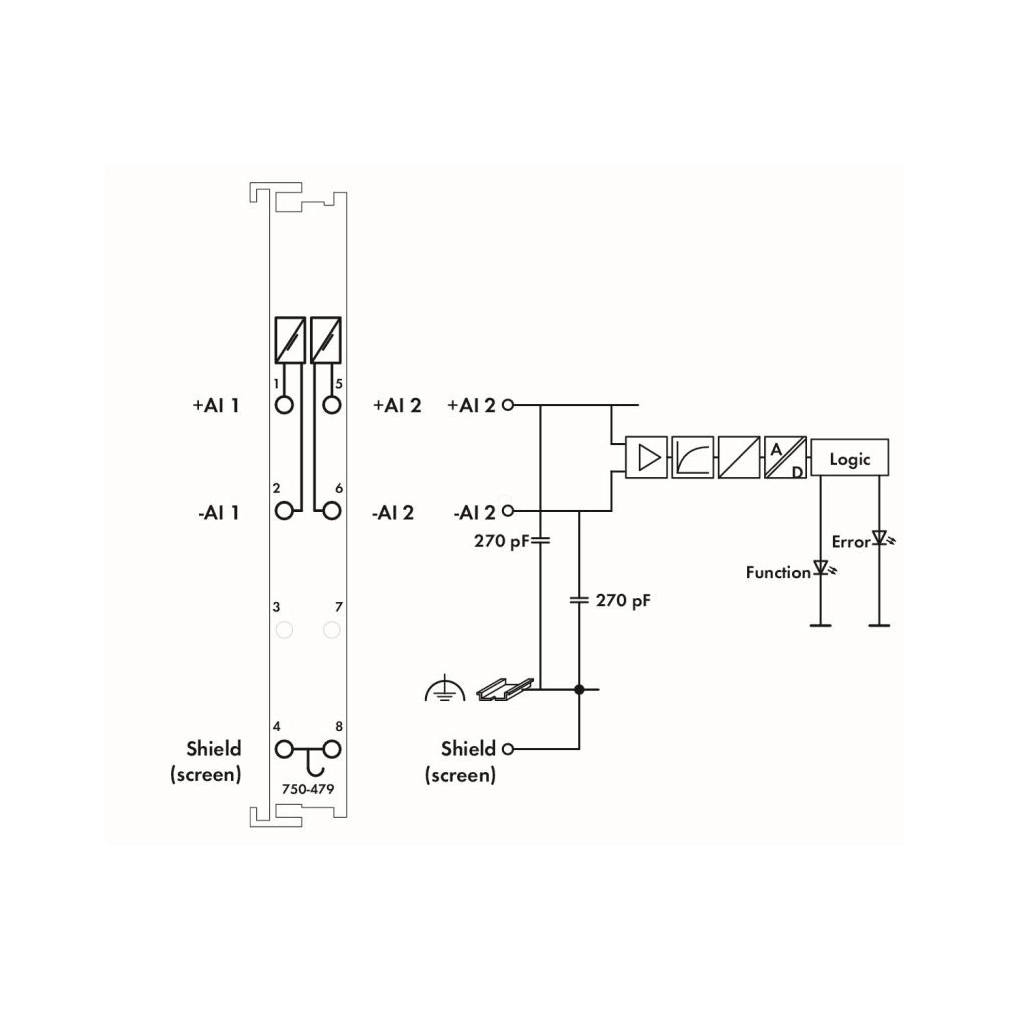

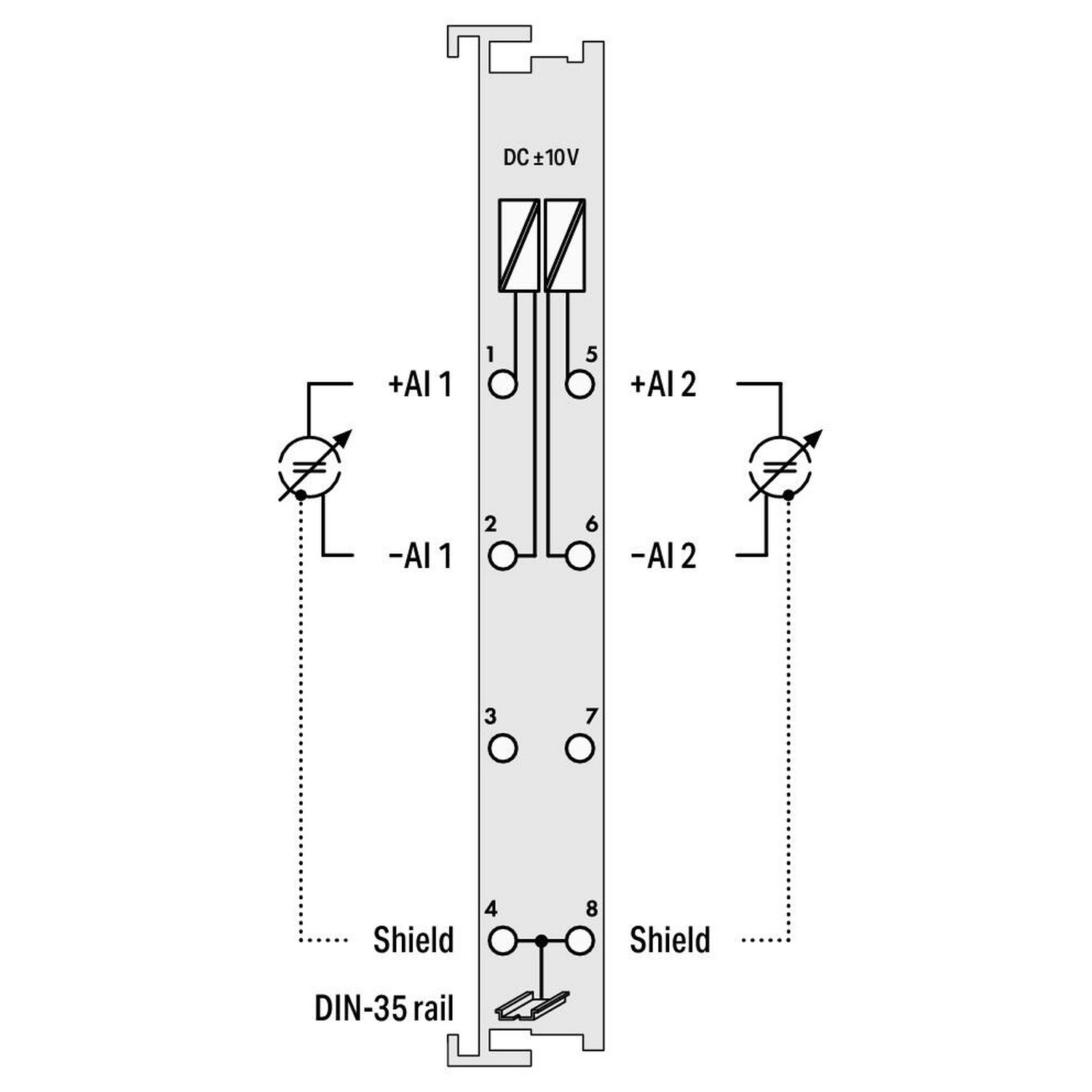

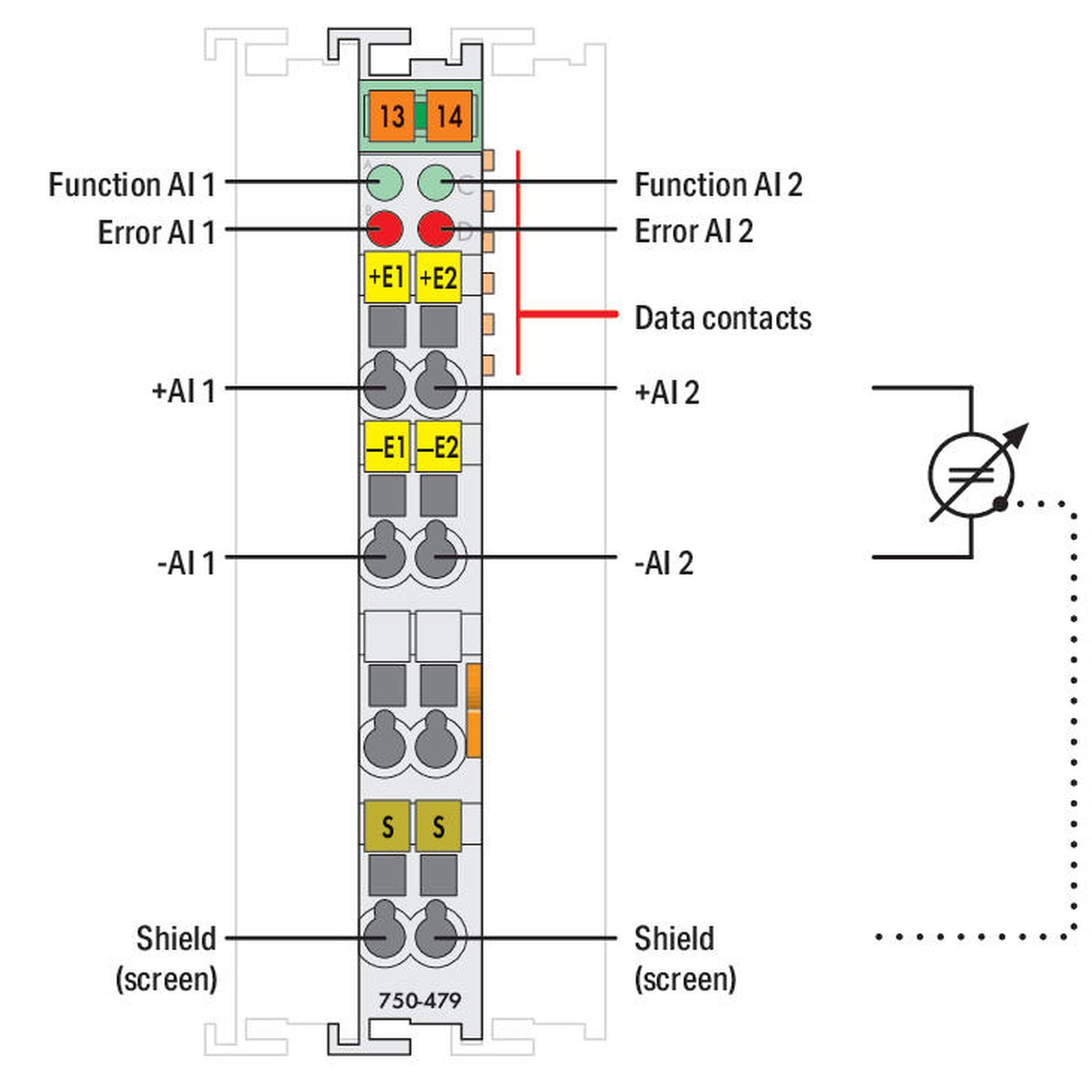

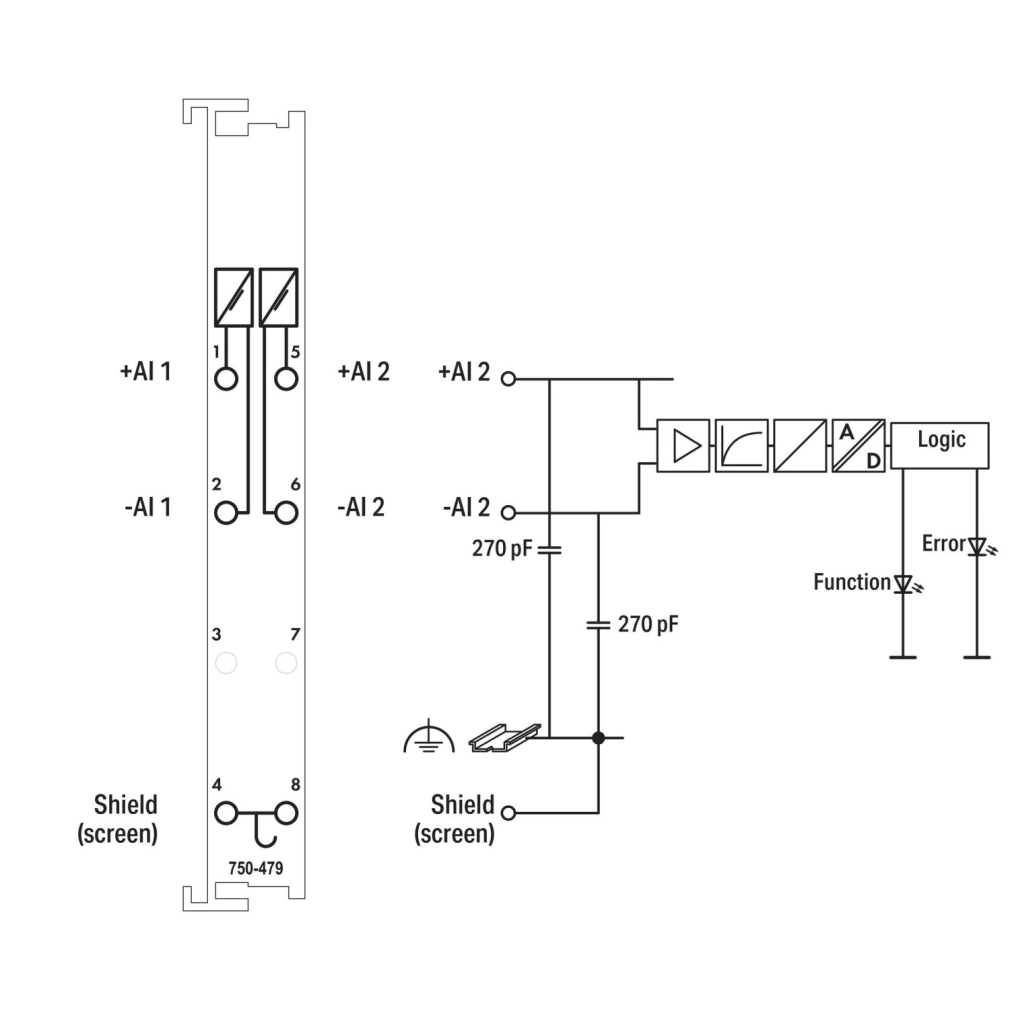

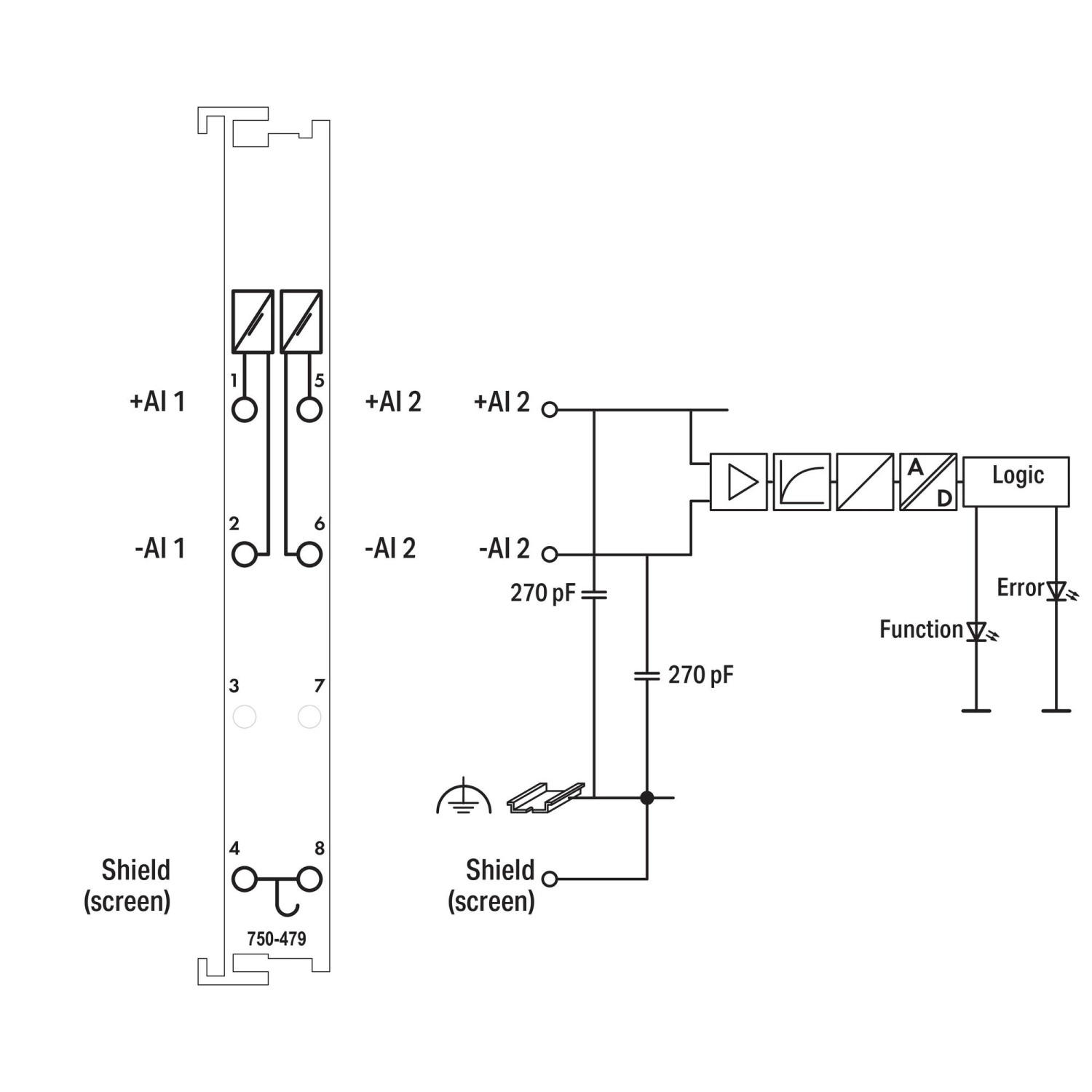

Saját bekötés, kapocskiosztás és feltételek
| 1 /2 kapocs | 1. differenciális bemenet: +AI1 /−AI1 |
|---|---|
| 5 /6 kapocs | 2. differenciális bemenet: +AI2 /−AI2 |
| 4 /8 kapocs | Árnyékolás, közvetlen DIN-sínkapcsolattal |
| 3 /7 pozíció | A hat kapocspontos kivitelen nem jelölt csatlakozási funkció. |
| Belső kapcsolási vázlat kapacitásai | Két 270 pF; belső áramköri adatok, nem külső alkatrész-előírások. |
Villamos biztonság és munkafeltételek
| Képesítés és dokumentáció | A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen. |
| Burkolat és épség | A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg. |
| Jel- és tápvezetékek | A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat. |
| Potenciálcsoportok | Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt. |
| Mérőjel árnyékolása | Árnyékolókapoccsal felszerelt analóg modulhoz kizárólag árnyékolt jelvezetéket használj; a megadott pontosság és zavartűrés így biztosítható a jelvezetéket érő zavarok mellett. |
Kézikönyvi feltételek és eltérő megadások
| Terepi táp továbbadása | A következő I/O-modulok terepi tápjához betápmodult kell használni; ez a modul nem rendelkezik tápsínérintkezőkkel. |
|---|---|
| Csatolókompatibilitás | WAGO I/O System750 csatolókkal és vezérlőkkel használható, a 750-320, 750-323, 750-324 és 750-327 economy kivitelek kivételével. |
| Szinkron különváltozat határa | A 750-303 PROFIBUS csatolóval végzett hálózati szinkronizálás, 12 Mbaud, „Global Control Command”, egyciklusos késés és legalább 1 ms mintavételi ciklus a kézikönyvben a 750-479/000-001 különváltozathoz tartozik, nem a jelenlegi 750-479 alapváltozat általános funkciója. |
| Egy kapocsba kötött két vezető kézikönyvi kivétele | Általában egy vezető köthető egy CAGE CLAMP kapocsba. A saját V1.1.0 termékkézikönyv elkerülhetetlen közösítésnél 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű érvéghüvelyt ír két, egyenként 0,5 mm² vezetőhöz; példája 216-103 vagy azonos tulajdonságú termék. A jelenlegi rendszerkézikönyv általános előírása kapcsonként egy vezető; a kivétel a termékkézikönyv külön feltételrendszere. |
Alkalmazási feltételek és eltérő megadások
| Eltérő felbontásmegadás | A bevezető 13 bites továbbítást ír le; a műszaki táblázat 14 bit felbontást ad meg. A két forráshely eltérő állítását együtt kell figyelembe venni; a folyamatadat csatornánként 16 bites. |
|---|
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | 02f6a6aa-3fe1-453a-b931-7ebd9af910c5 |
| SCIP; Belgium | 2ed53dde-cdf6-4fd3-9364-dfa45eeba796 |
| SCIP; Bulgaria | 6527ae40-28ff-4e6c-a9a3-384d0d9fa413 |
| SCIP; Czech Republic | b5df8ac8-d901-48a4-9a18-b7011a876218 |
| SCIP; Denmark | 23f4ec6b-587d-4839-9274-8c3c62216666 |
| SCIP; Finland | c751e229-9550-485d-9490-fa0bb21edf05 |
| SCIP; France | 935f37c9-916f-46ca-8e17-7123db0ccea0 |
| SCIP; Germany | 68e2a886-0541-4aa4-a51c-351347ea478a |
| SCIP; Hungary | 8d402b6a-5eb2-43bc-94fa-0d2d9b9100db |
| SCIP; Italy | 3e3584ba-d8ef-4d40-ae54-6e58ae017f9f |
| SCIP; Netherlands | 3b2f0f49-86f7-47c2-8f5f-2050095e1a65 |
| SCIP; Poland | 5b0131db-9cb4-4391-8c6c-a70a0d78c102 |
| SCIP; Romania | 5ca1287a-a10c-4e4b-9f81-1e8e3733bb58 |
| SCIP; Sweden | cca9294f-316d-412b-a803-6582e4253655 |
Adatlapi képi jelölések
| Képi megfelelőségi jelölések | PTB0102; DEKRA8505. Az adatlap saját megfelelőségi emblémái mellett szereplő jelölések; a részletes tanúsítványfeltételeket a tanúsítványtáblázat tartalmazza. |
|---|---|
| INMETRO embléma azonosítója | OCP 0004, a saját adatlap TÜV Rheinland emblémája alatt. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
Tömör és finom elemi szálas rézvezetőből 0,08 … 2,5 mm² / 28 … 14 AWG használható; a csupaszolási hossz 8–9 mm.
Mekkora a szélessége?
12 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-479
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
49,62 g/db
Cikkszám
4045454510237
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

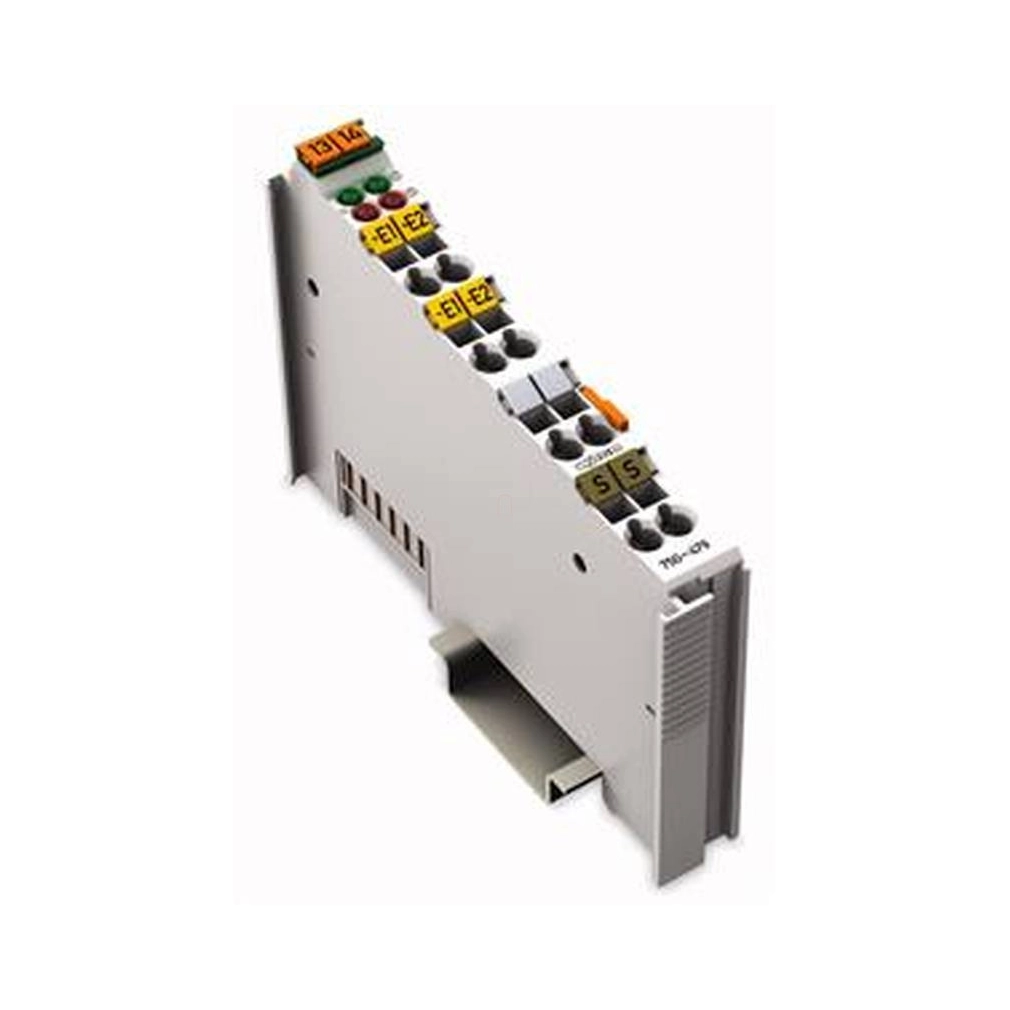

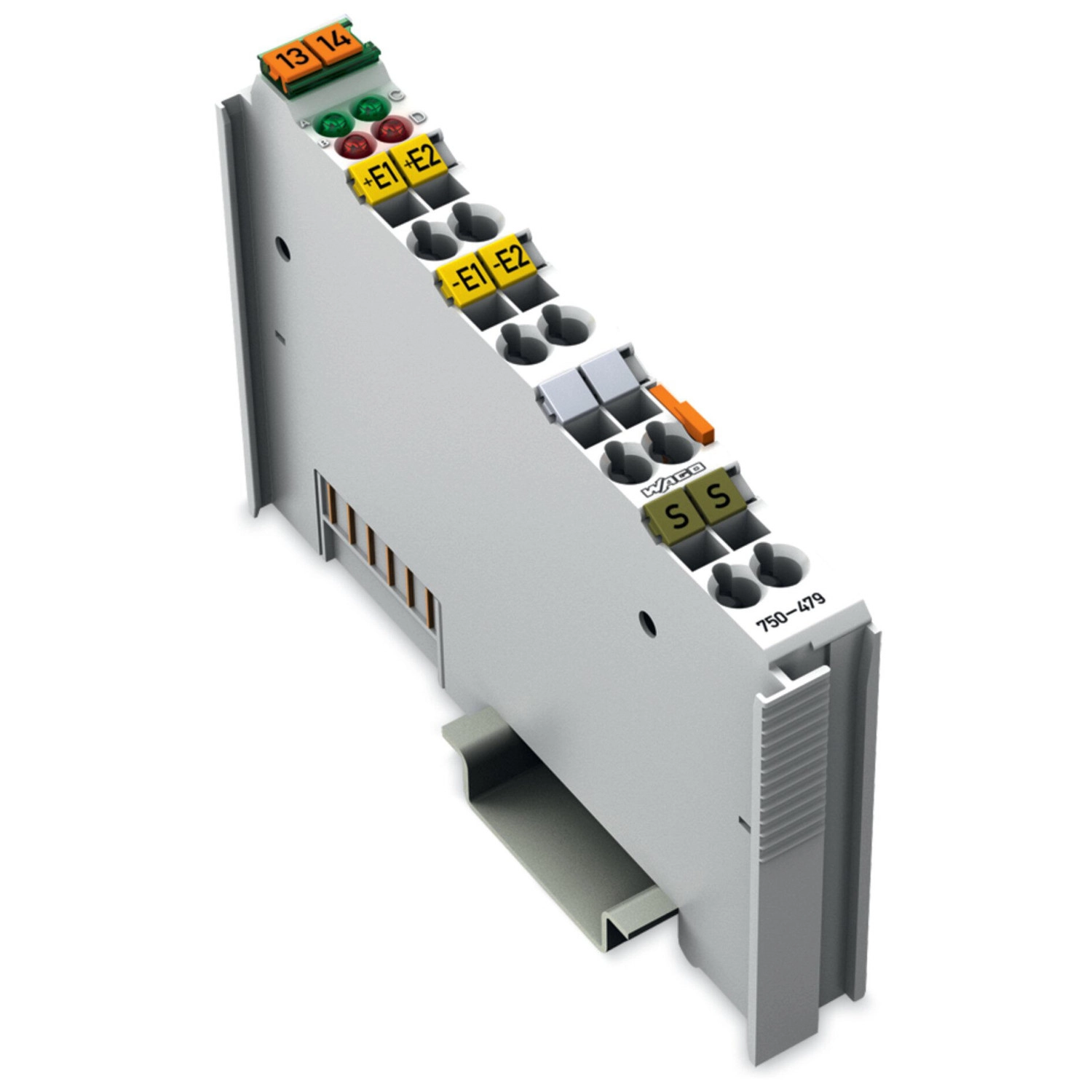

Wago 750-479 2 csatornás analóg bemeneti modul, ±10 VDC, differenciálbemenet műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-479 |
| GTIN / EAN | 4045454510237 |
| Terméktípus | Kétcsatornás ±10 V DC differenciális analóg bemeneti modul |
Műszaki, csatlakozási és környezeti adatok
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Feszültség |
| Feszültségjel típusa | -10 … +10 VDC |
| Szenzor csatlakozás | 2 x (2 vezetékes) |
| Bemeneti szűrő | Aluláteresztő (1. rendű), fG = 5 kHz |
| Jel karakterisztikája | Differenciál |
| Felbontás [bit] | 14 bit |
| Működési mód | Folyamatos mintavételezés (alapbeállítás) |
| Adat szélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Védelem | RC áramkörrel |
| Megengedett folyamatos túlterhelés | 60 V |
| Zajhatás csillapítása | 80 dB |
| Hibakód nélküli monotonitás | Van |
| Belső ellenállás | 1000 kΩ |
| Mérési hiba (referencia hőmérséklet) | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,05 % |
| Mérési hiba a teljes hőmérséklet tartományban | ≤ 0,4 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Mintavételezés időtartama | 5 µs |
| Mintavételi késleltetés (csatorna/csatorna) | 1 µs |
| Mintavételi késleltetés (modul) | 1 ms |
| Mintavételezési ismétlési idő | 1 ms |
| Mérési tartomány túllépése/el nem érése | Állapotjelző byte és LED |
| Mérési érték begyűjtése | A modulon belül időszinkronizált |
| LSB értéke (a legkevésbé értékes bit) | 1,2 mV |
| Átalakítási eljárás | Fokozatos közelítésű regiszter (SAR - Successive Approximation Register) |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 100 mA |
| Szigetelés | 500 V rendszer/terep vagy csatorna/csatorna |
| Indikátorok | LED (A, C) zöld: működés AI 1, AI 2; LED (B, D) piros: hiba AI 1, AI 2 |
| Csatlakozástechnika: bemenetek/kimenetek | 6 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,933 MJ |
| Tömeg | 49,6 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Működési leírás | Két ±10 V DC differenciáljelet dolgoz fel, modulon belül időszinkronizált mérésiérték-gyűjtéssel és SAR átalakítással. Alapértelmezése folyamatos mintavételezés; a tartomány alá vagy fölé kerülést állapotbyte és LED jelzi. |
|---|
Saját bekötés, kapocskiosztás és feltételek
| 1 /2 kapocs | 1. differenciális bemenet: +AI1 /−AI1 |
|---|---|
| 5 /6 kapocs | 2. differenciális bemenet: +AI2 /−AI2 |
| 4 /8 kapocs | Árnyékolás, közvetlen DIN-sínkapcsolattal |
| 3 /7 pozíció | A hat kapocspontos kivitelen nem jelölt csatlakozási funkció. |
| Belső kapcsolási vázlat kapacitásai | Két 270 pF; belső áramköri adatok, nem külső alkatrész-előírások. |
Villamos biztonság és munkafeltételek
| Képesítés és dokumentáció | A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen. |
| Burkolat és épség | A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg. |
| Jel- és tápvezetékek | A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat. |
| Potenciálcsoportok | Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt. |
| Mérőjel árnyékolása | Árnyékolókapoccsal felszerelt analóg modulhoz kizárólag árnyékolt jelvezetéket használj; a megadott pontosság és zavartűrés így biztosítható a jelvezetéket érő zavarok mellett. |
Kézikönyvi feltételek és eltérő megadások
| Terepi táp továbbadása | A következő I/O-modulok terepi tápjához betápmodult kell használni; ez a modul nem rendelkezik tápsínérintkezőkkel. |
|---|---|
| Csatolókompatibilitás | WAGO I/O System750 csatolókkal és vezérlőkkel használható, a 750-320, 750-323, 750-324 és 750-327 economy kivitelek kivételével. |
| Szinkron különváltozat határa | A 750-303 PROFIBUS csatolóval végzett hálózati szinkronizálás, 12 Mbaud, „Global Control Command”, egyciklusos késés és legalább 1 ms mintavételi ciklus a kézikönyvben a 750-479/000-001 különváltozathoz tartozik, nem a jelenlegi 750-479 alapváltozat általános funkciója. |
| Egy kapocsba kötött két vezető kézikönyvi kivétele | Általában egy vezető köthető egy CAGE CLAMP kapocsba. A saját V1.1.0 termékkézikönyv elkerülhetetlen közösítésnél 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű érvéghüvelyt ír két, egyenként 0,5 mm² vezetőhöz; példája 216-103 vagy azonos tulajdonságú termék. A jelenlegi rendszerkézikönyv általános előírása kapcsonként egy vezető; a kivétel a termékkézikönyv külön feltételrendszere. |
Alkalmazási feltételek és eltérő megadások
| Eltérő felbontásmegadás | A bevezető 13 bites továbbítást ír le; a műszaki táblázat 14 bit felbontást ad meg. A két forráshely eltérő állítását együtt kell figyelembe venni; a folyamatadat csatornánként 16 bites. |
|---|
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32101502 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | 02f6a6aa-3fe1-453a-b931-7ebd9af910c5 |
| SCIP; Belgium | 2ed53dde-cdf6-4fd3-9364-dfa45eeba796 |
| SCIP; Bulgaria | 6527ae40-28ff-4e6c-a9a3-384d0d9fa413 |
| SCIP; Czech Republic | b5df8ac8-d901-48a4-9a18-b7011a876218 |
| SCIP; Denmark | 23f4ec6b-587d-4839-9274-8c3c62216666 |
| SCIP; Finland | c751e229-9550-485d-9490-fa0bb21edf05 |
| SCIP; France | 935f37c9-916f-46ca-8e17-7123db0ccea0 |
| SCIP; Germany | 68e2a886-0541-4aa4-a51c-351347ea478a |
| SCIP; Hungary | 8d402b6a-5eb2-43bc-94fa-0d2d9b9100db |
| SCIP; Italy | 3e3584ba-d8ef-4d40-ae54-6e58ae017f9f |
| SCIP; Netherlands | 3b2f0f49-86f7-47c2-8f5f-2050095e1a65 |
| SCIP; Poland | 5b0131db-9cb4-4391-8c6c-a70a0d78c102 |
| SCIP; Romania | 5ca1287a-a10c-4e4b-9f81-1e8e3733bb58 |
| SCIP; Sweden | cca9294f-316d-412b-a803-6582e4253655 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlapi képi jelölések
| Képi megfelelőségi jelölések | PTB0102; DEKRA8505. Az adatlap saját megfelelőségi emblémái mellett szereplő jelölések; a részletes tanúsítványfeltételeket a tanúsítványtáblázat tartalmazza. |
|---|---|
| INMETRO embléma azonosítója | OCP 0004, a saját adatlap TÜV Rheinland emblémája alatt. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-479 2 csatornás analóg bemeneti modul, ±10 VDC, differenciálbemenet használati útmutató
Biztonság és munkakezdés
A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni.
Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen.
A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg.
A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat.
Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt.
Árnyékolókapoccsal felszerelt analóg modulhoz kizárólag árnyékolt jelvezetéket használj; a megadott pontosság és zavartűrés így biztosítható a jelvezetéket érő zavarok mellett.
Saját vezeték és csupaszolás
Tömör és finom elemi szálas rézvezetőből 0,08 … 2,5 mm² / 28 … 14 AWG használható. A csupaszolási hossz 8–9 mm /0,31–0,35 inch. A CAGE CLAMP kapcsot működtetőszerszámmal kell nyitni; ez a kivitel nem Push-in csatlakozás.
Vezeték csatlakoztatása CAGE CLAMP kapocsba
A jelenlegi rendszerkézikönyv általános előírása szerint egy kapocspontba egy vezetőt csatlakoztass.
1
A működtetőszerszámot egyenesen vezesd a bekötési pont fölötti téglalap alakú nyílásba a kapocs nyitásához.
2
A vezetéket told a megfelelő kerek csatlakozónyílásba.
3
Húzd ki a működtetőszerszámot; a kapocs ekkor rögzíti a vezetéket.
Kapocskiosztás és kapcsolási mód
| 1 /2 kapocs | 1. differenciális bemenet: +AI1 /−AI1 |
|---|---|
| 5 /6 kapocs | 2. differenciális bemenet: +AI2 /−AI2 |
| 4 /8 kapocs | Árnyékolás, közvetlen DIN-sínkapcsolattal |
| 3 /7 pozíció | A hat kapocspontos kivitelen nem jelölt csatlakozási funkció. |
| Belső kapcsolási vázlat kapacitásai | Két 270 pF; belső áramköri adatok, nem külső alkatrész-előírások. |
A változatra érvényes feltételek
| Terepi táp továbbadása | A következő I/O-modulok terepi tápjához betápmodult kell használni; ez a modul nem rendelkezik tápsínérintkezőkkel. |
|---|---|
| Csatolókompatibilitás | WAGO I/O System750 csatolókkal és vezérlőkkel használható, a 750-320, 750-323, 750-324 és 750-327 economy kivitelek kivételével. |
| Szinkron különváltozat határa | A 750-303 PROFIBUS csatolóval végzett hálózati szinkronizálás, 12 Mbaud, „Global Control Command”, egyciklusos késés és legalább 1 ms mintavételi ciklus a kézikönyvben a 750-479/000-001 különváltozathoz tartozik, nem a jelenlegi 750-479 alapváltozat általános funkciója. |
| Egy kapocsba kötött két vezető kézikönyvi kivétele | Általában egy vezető köthető egy CAGE CLAMP kapocsba. A saját V1.1.0 termékkézikönyv elkerülhetetlen közösítésnél 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű érvéghüvelyt ír két, egyenként 0,5 mm² vezetőhöz; példája 216-103 vagy azonos tulajdonságú termék. A jelenlegi rendszerkézikönyv általános előírása kapcsonként egy vezető; a kivétel a termékkézikönyv külön feltételrendszere. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
