Wago 750-477 2 csatornás analóg bemeneti modul, 0–10 VAC/DC, differenciálbemenet
RRP:167 812 Ft
166 134 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
144 696 Ft
nettó 113 934 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul 0 és 10 V (rms) közötti tartományban egyen- és váltakozó feszültséget dolgoz fel. A modul méri a feszültség rms értékét és ezt 1 mV-os felbontással jeleníti meg. A feszültség nem lehet nagyobb 20 V-nál. A differenciál bemenetek elektromosan leválasztottak. A terepi oldal és a belső rendszer elektromosan leválasztott. A rendszer tápegysége látja el a modul villamos megtáplálását A modul bemeneti csatornái differenciál bemenetek. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik.
A Wago 750-477 kétcsatornás, 0–10 V AC/DC differenciális, effektívérték-mérő analóg bemeneti modul. A terepi jeleket a WAGO I/O-rendszer felé továbbítja, az árnyékolást közvetlenül a DIN-sínhez kapcsolja.
Jeltechnika
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Feszültség |
| Feszültségjel típusa | 0 … 10 VAC/DC |
| Szenzorcsatlakozás | 2 x (2 vezetékes) |
| Jelkarakterisztika | Differenciális |
| Felbontás [bit] | 15 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Belső ellenállás | 120 kΩ |
| Átalakítási idő (ált.) | 200 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,1 % |
| Mérési hiba a teljes hőmérséklet tartományban | ≤ ±0,6 % |
| Hőmérsékleti együttható | kisebb mint ±110 ppm/K a legnagyobb mérési tartományra vonatkozóan |
| Folyamatadatok | 0,0 V megfelel a 0x0000 értéknek; 20 VDC megfelel a 0x4E20 értéknek |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 80 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep vagy csatorna/csatorna |
| Indikátorok | Zöld A/C LED: AI1/AI2 működés; piros B/D LED: AI1/AI2 hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 6 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,183 MJ |
| Tömeg | 49,4 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és egyedi feltételek
| Működés | Differenciális feszültségjelek mérése; 0–10 V AC/DC, effektívérték-mérés 1 mV-os felbontással. |
|---|---|
| Legnagyobb bemeneti feszültség a leírásban | 20 V |
| HU szóhasználat és jel típusa | A bevezető egyen- és váltóáramot említ, miközben a cím és a jeltechnikai táblázat feszültségbemenetet, 0–10 V AC/DC tartományt ad meg. Ez nem árammérő bemenet. |
| Mérési és adatleképezési tartomány | A névleges jel 0–10 V AC/DC. A külön folyamatadat-sor 0,0 V ↔ 0x0000 és 20 V DC ↔ 0x4E20 értéket ad; ez nem emeli meg a névleges jel tartományát. |
| Leválasztás | A differenciális bemenetek elektromosan leválasztottak; a terepi és a belső rendszerszint is leválasztott. |
| Árnyékolás | Közvetlen kapcsolat a DIN-sínnel. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AIM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx; CNCA-C23-01; 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH; IEC 60079-0; IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 25550-51-0 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-Methyl-1,2-cyclohexanedicarboxylic anhydride. A CAS- és anyaglistát nem párosítjuk soronként. |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP; Ausztria | 4e65f0e5-789e-4372-8fab-8177d5a7940a |
| SCIP; Belgium | 7cfd9bab-83d7-427a-9a46-b008639199df |
| SCIP; Bulgária | 809d8029-2f02-452e-b71d-3cbc15ee210a |
| SCIP; Csehország | 64b6c738-b433-4405-a8c3-d1bd11e54c92 |
| SCIP; Dánia | 4dba9653-53bb-4ee0-92cf-e4b8c5ce26d2 |
| SCIP; Finnország | 51e5530e-7a20-4cdf-8580-34cf272848fd |
| SCIP; Franciaország | 03b24fc8-cf8e-44ca-8bd8-bdc824d7c134 |
| SCIP; Németország | 67ffb58c-b8f4-4a21-b160-b6308f229004 |
| SCIP; Magyarország | a4a67c99-5a86-45c2-a346-28af9968a2e7 |
| SCIP; Olaszország | 09b613bc-7c61-4258-82f7-7be527c92756 |
| SCIP; Hollandia | b39367a4-4a4f-46b6-b8f8-0f295321ee60 |
| SCIP; Lengyelország | 466443ec-68d5-4f56-84fd-8a8a684eaaf4 |
| SCIP; Románia | dd1f8f05-62d4-4133-9b95-460a0245690b |
| SCIP; Svédország | 3bdcf72c-c3b7-46cc-97c4-9cee41b3a66c |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |

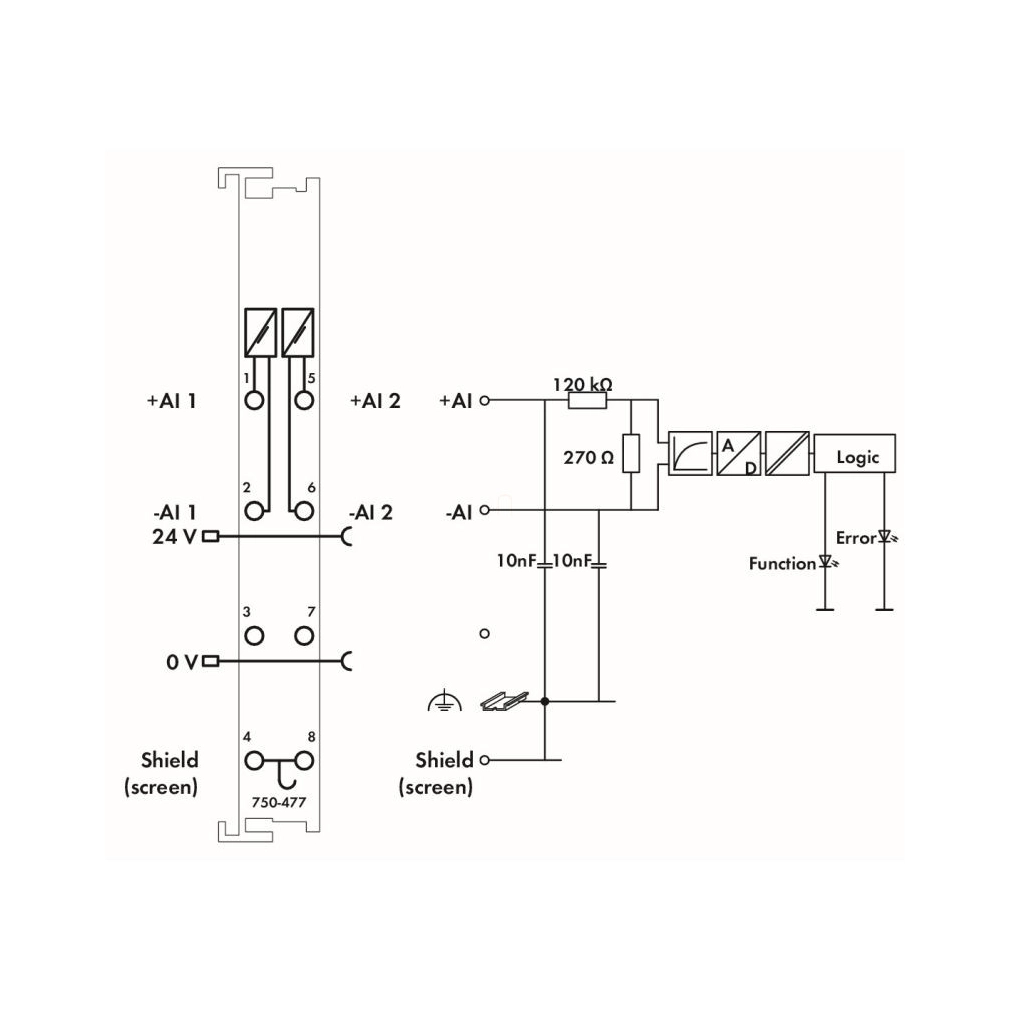

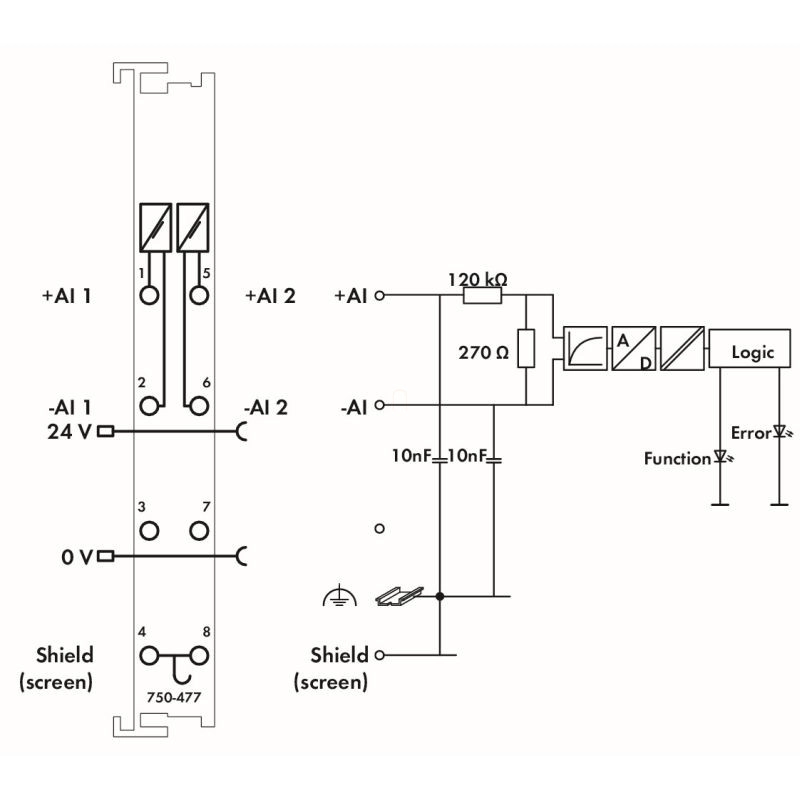

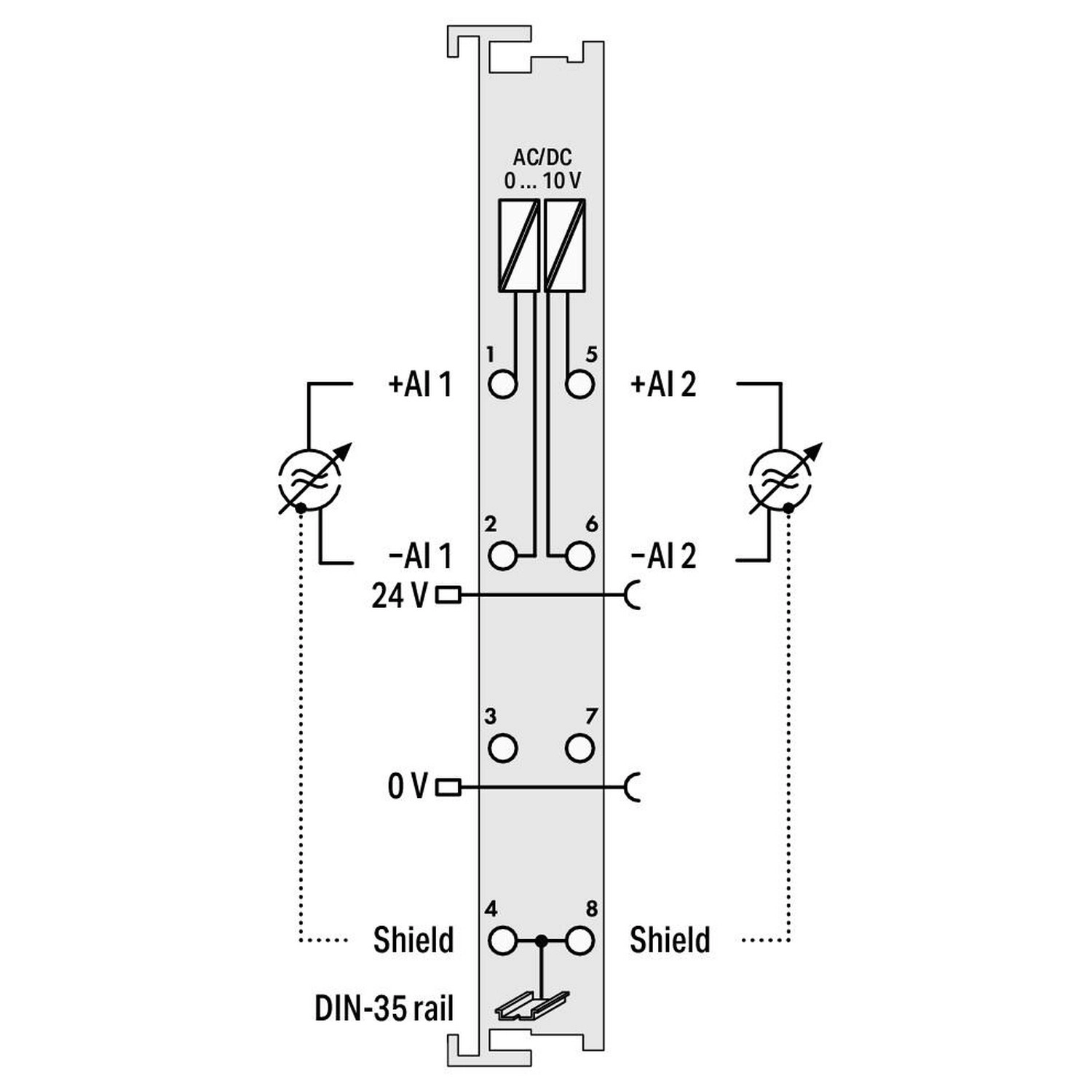

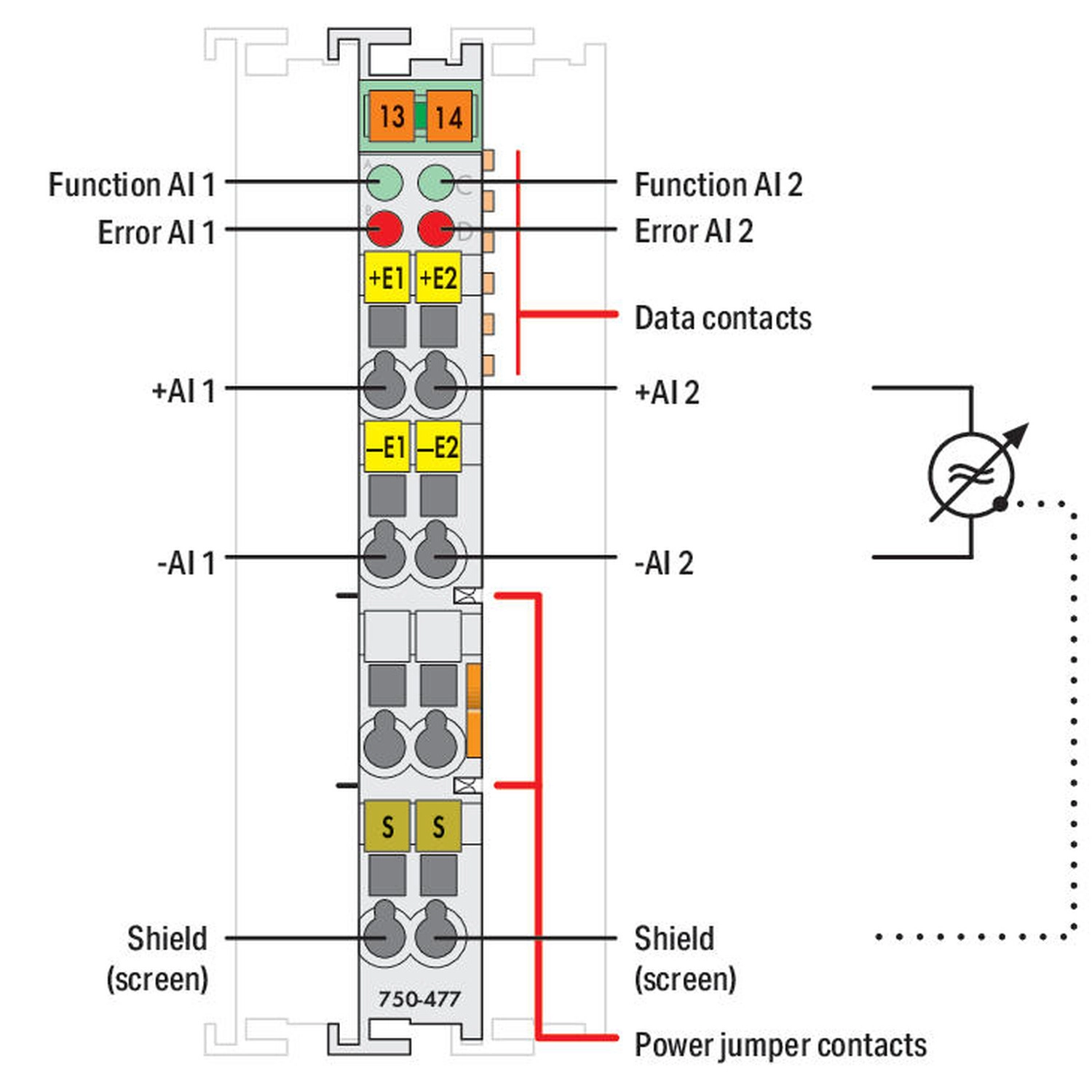

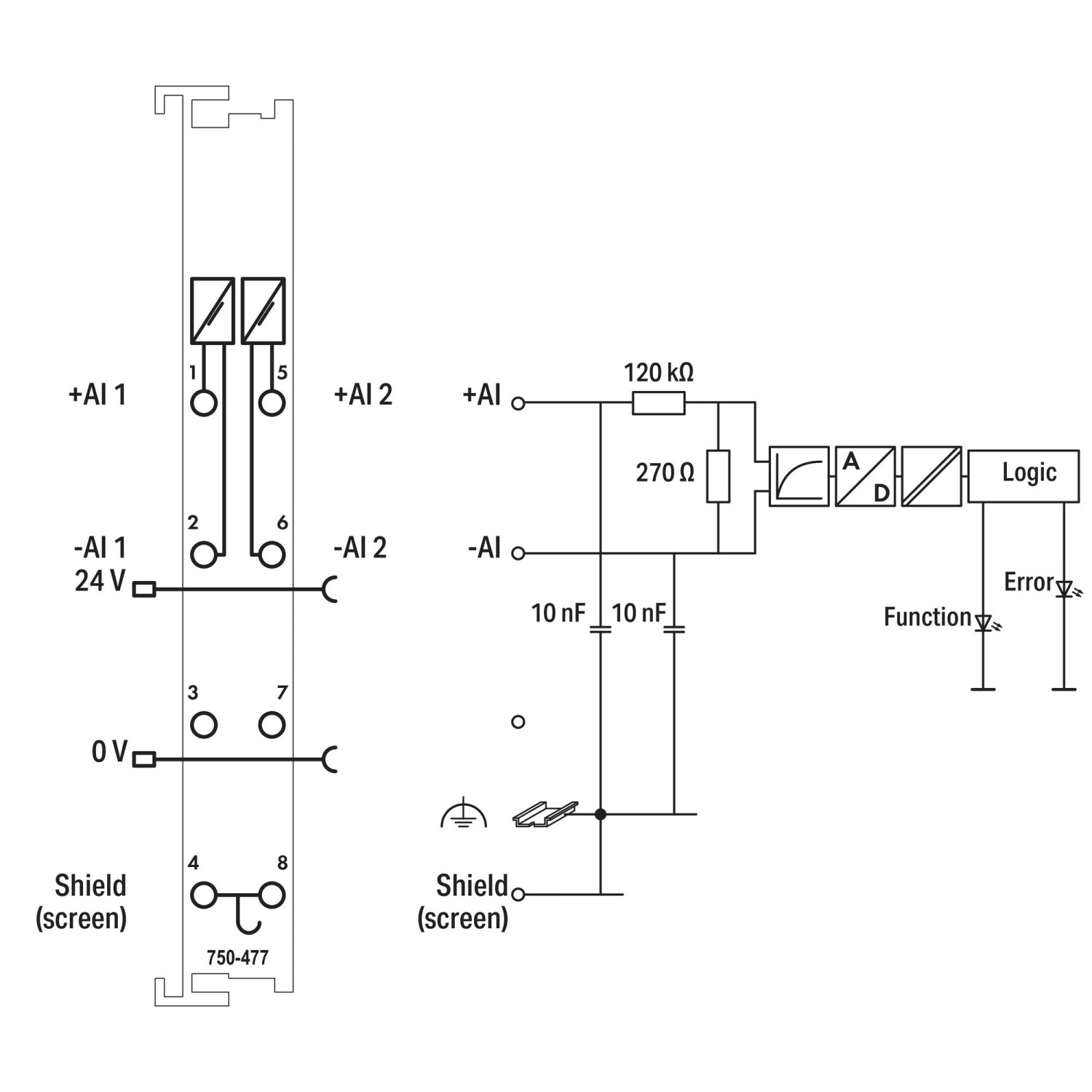

Kapocskiosztás
| 1. kapocspont | +AI1; 1. differenciális bemenet pozitív pontja |
|---|---|
| 2. kapocspont | −AI1; 1. differenciális bemenet negatív pontja |
| 4. kapocspont | S; árnyékolás |
| 5. kapocspont | +AI2; 2. differenciális bemenet pozitív pontja |
| 6. kapocspont | −AI2; 2. differenciális bemenet negatív pontja |
| 8. kapocspont | S; árnyékolás |
| 3. és 7. hely | Nincs funkció. |
Használati és diagnosztikai feltételek
| Kompatibilitás | WAGO I/O-rendszer 750; a 750-320, 750-323, 750-324 és 750-327 Economy fejegységek kivételével. |
|---|---|
| Árnyékolás | Árnyékolt analóg jelvezetéket használj az árnyékolókapoccsal; az árnyékolás a DIN-sínhez kapcsolódik. |
| Zöld A/C LED | 1./2. csatorna: világítva üzemkész és hibamentes belső buszkommunikáció; nem világítva nem üzemkész, nincs vagy zavart a belső buszkommunikáció. |
| Piros B/D LED | A megengedett mérési tartomány túllépése. Kikapcsolva normál működés. |
| Kézikönyv alkalmazhatósága | Legalább HW 06 és FW 03. |
| Megelőző modul kialakítása | Legalább két nyitott horony kell a késes tápsínérintkezők fogadásához. |
| Felbontás és adatleképezés külön megadása | A saját HU műszaki mező és az EN függelék 15 bitet ad meg; az EN működési szöveg 16 bitet, a folyamatkép B0–B14 bitet és 1 mV/LSB értéket közöl. A 16 bites adatszó önmagában nem oldja fel ezt a megadási eltérést. |
| Folyamatkép és névleges tartomány | 0 V → 0x0000; 20 V → 0x4E20. 20 V felett a közölt adat 0x4E20, állapotbyte 0x42 és piros hibajelzés. Ez nem bővíti a 0–10 V AC/DC névleges tartományt. |
| Kapocsrajz és kapocstáblázat eltérése | Az EN rajz a második sor mindkét oldalán −AI2 szöveget mutat, míg a saját HU rajz és az EN táblázat a 2. pontot −AI1, a 6. pontot −AI2 pontként azonosítja. A fenti kapocskiosztás ez utóbbi két megadást követi. |
Vezeték-előkészítés
| Vezeték | Réz; tömör vagy finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonkénti vezetékszám | Az aktuális System Manual egy vezetéket enged meg kapocspontonként. |
Valós csatlakoztatási lépések
| 1. Kapocs megnyitása | A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| 2. Vezeték beillesztése | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Kapocs zárása | Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket. |
Biztonsági feltételek
| Szakmai jogosultság | A munkát automatizálási ismeretekkel rendelkező villamos szakember végezze. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le a készülék valamennyi tápforrását. |
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben, csak jogosult szakemberek számára hozzáférhetően. |
| ESD-védelem | Gondoskodj a személyek, munkahely és csomagolás megfelelő földeléséről; kerüld a vezető alkatrészek, például az adatérintkezők megérintését. |
| Robbanásveszélyes alkalmazás | A konkrét beépítéshez a termék érvényes tanúsítványának és a rendszer teljes gyártói Ex előírásainak teljesítése szükséges; a normál szerelési lépések önmagukban nem Ex telepítési engedélyek. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány analóg csatornája van?
Két analóg bemeneti csatornája van.
Mekkora csupaszolási hossz szükséges?
8–9 mm.
Mi a bemeneti jel tartománya?
0–10 V AC/DC differenciális, effektívérték-mérő. A terhelési és védelmi határok külön szerepelnek a műszaki táblázatban.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-477
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
49,38 g/db
Cikkszám
4045454504649
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

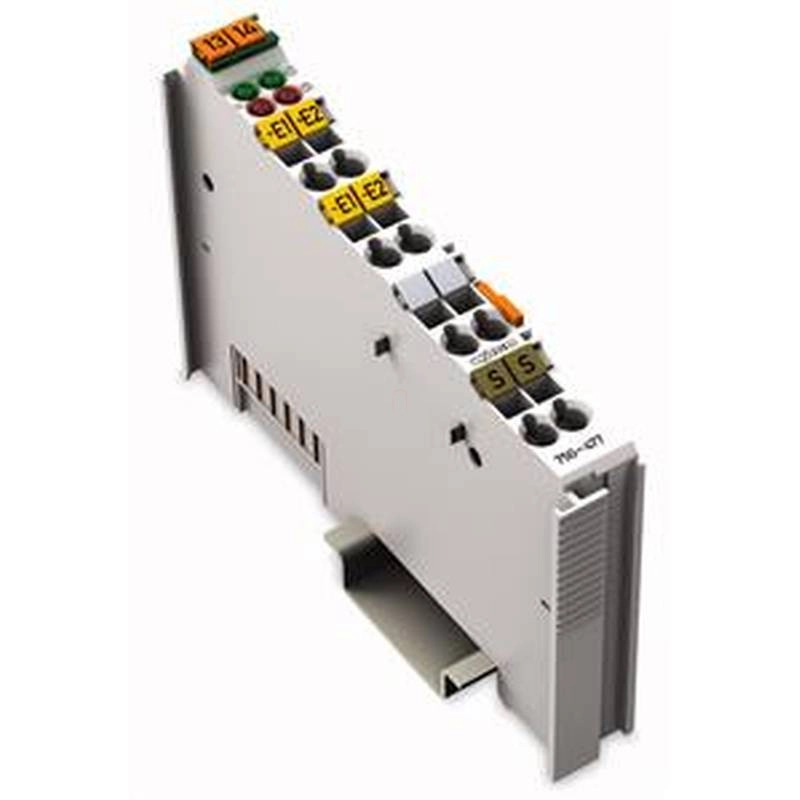

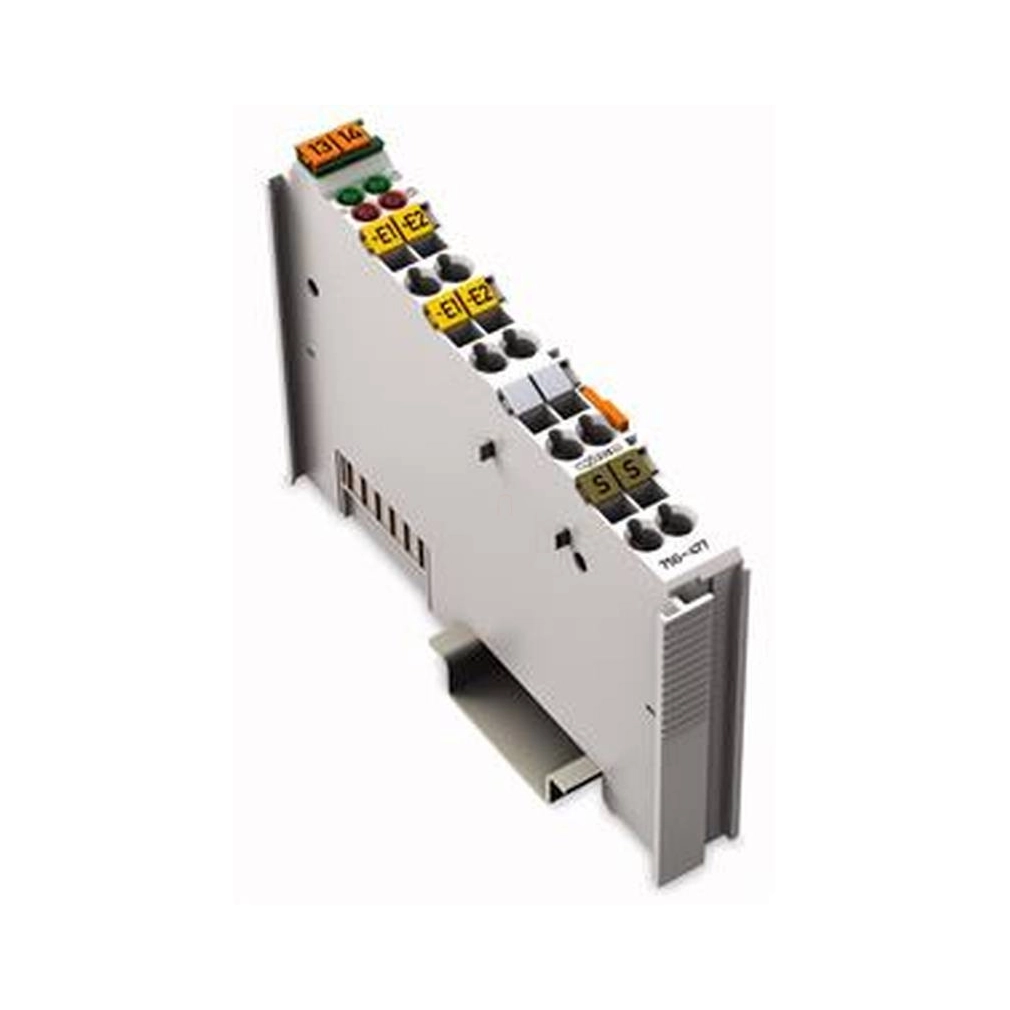

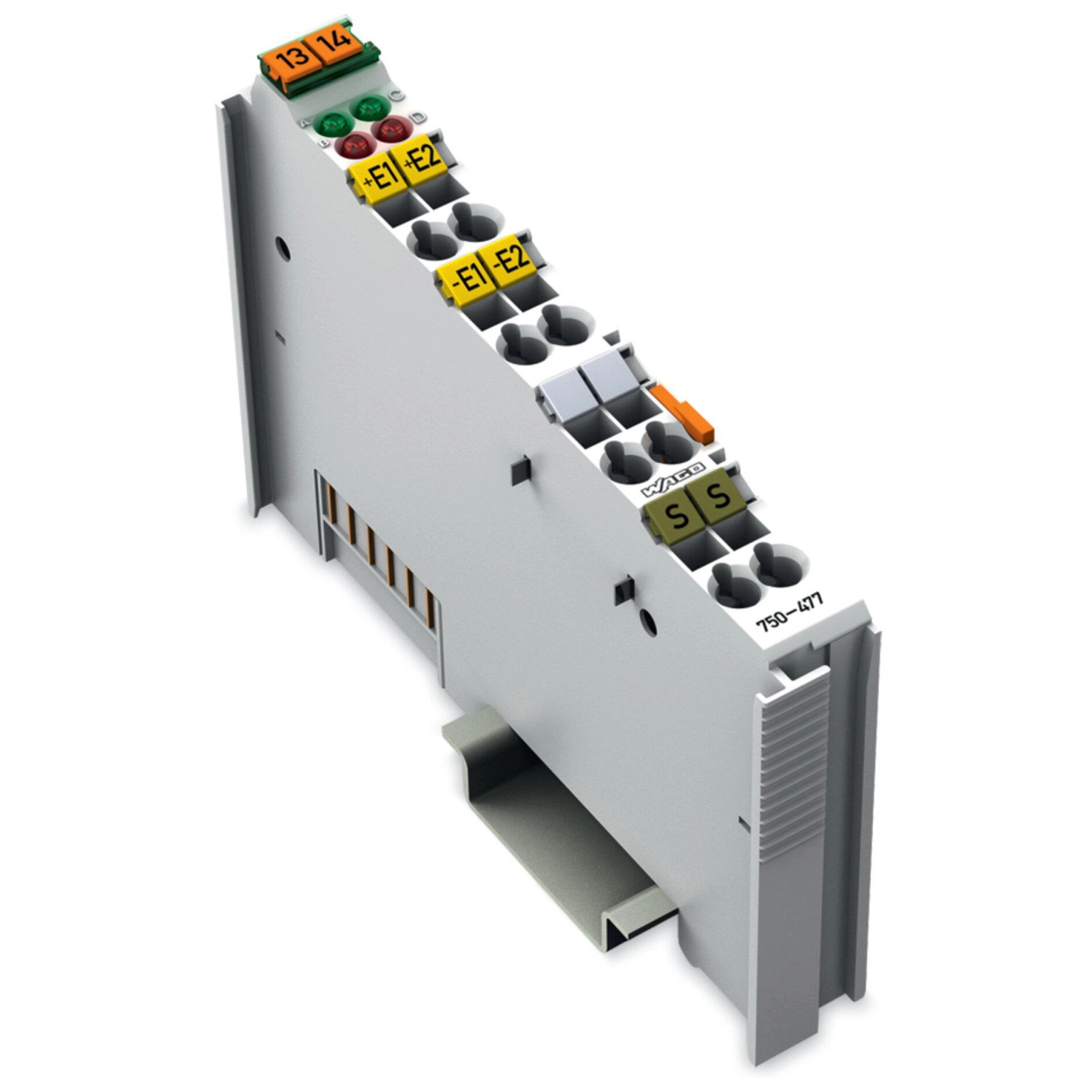

Wago 750-477 2 csatornás analóg bemeneti modul, 0–10 VAC/DC, differenciálbemenet műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-477 |
| GTIN / EAN | 4045454504649 |
| Terméktípus | Kétcsatornás analóg bemeneti modul |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32101602 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | NO US CLASSIFICATION |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.03. |
|---|
Jeltechnika
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Feszültség |
| Feszültségjel típusa | 0 … 10 VAC/DC |
| Szenzorcsatlakozás | 2 x (2 vezetékes) |
| Jelkarakterisztika | Differenciális |
| Felbontás [bit] | 15 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Belső ellenállás | 120 kΩ |
| Átalakítási idő (ált.) | 200 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,1 % |
| Mérési hiba a teljes hőmérséklet tartományban | ≤ ±0,6 % |
| Hőmérsékleti együttható | kisebb mint ±110 ppm/K a legnagyobb mérési tartományra vonatkozóan |
| Folyamatadatok | 0,0 V megfelel a 0x0000 értéknek; 20 VDC megfelel a 0x4E20 értéknek |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 80 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep vagy csatorna/csatorna |
| Indikátorok | Zöld A/C LED: AI1/AI2 működés; piros B/D LED: AI1/AI2 hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 6 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,183 MJ |
| Tömeg | 49,4 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és egyedi feltételek
| Működés | Differenciális feszültségjelek mérése; 0–10 V AC/DC, effektívérték-mérés 1 mV-os felbontással. |
|---|---|
| Legnagyobb bemeneti feszültség a leírásban | 20 V |
| HU szóhasználat és jel típusa | A bevezető egyen- és váltóáramot említ, miközben a cím és a jeltechnikai táblázat feszültségbemenetet, 0–10 V AC/DC tartományt ad meg. Ez nem árammérő bemenet. |
| Mérési és adatleképezési tartomány | A névleges jel 0–10 V AC/DC. A külön folyamatadat-sor 0,0 V ↔ 0x0000 és 20 V DC ↔ 0x4E20 értéket ad; ez nem emeli meg a névleges jel tartományát. |
| Leválasztás | A differenciális bemenetek elektromosan leválasztottak; a terepi és a belső rendszerszint is leválasztott. |
| Árnyékolás | Közvetlen kapcsolat a DIN-sínnel. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AIM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx; CNCA-C23-01; 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH; IEC 60079-0; IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 25550-51-0 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-Methyl-1,2-cyclohexanedicarboxylic anhydride. A CAS- és anyaglistát nem párosítjuk soronként. |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP; Ausztria | 4e65f0e5-789e-4372-8fab-8177d5a7940a |
| SCIP; Belgium | 7cfd9bab-83d7-427a-9a46-b008639199df |
| SCIP; Bulgária | 809d8029-2f02-452e-b71d-3cbc15ee210a |
| SCIP; Csehország | 64b6c738-b433-4405-a8c3-d1bd11e54c92 |
| SCIP; Dánia | 4dba9653-53bb-4ee0-92cf-e4b8c5ce26d2 |
| SCIP; Finnország | 51e5530e-7a20-4cdf-8580-34cf272848fd |
| SCIP; Franciaország | 03b24fc8-cf8e-44ca-8bd8-bdc824d7c134 |
| SCIP; Németország | 67ffb58c-b8f4-4a21-b160-b6308f229004 |
| SCIP; Magyarország | a4a67c99-5a86-45c2-a346-28af9968a2e7 |
| SCIP; Olaszország | 09b613bc-7c61-4258-82f7-7be527c92756 |
| SCIP; Hollandia | b39367a4-4a4f-46b6-b8f8-0f295321ee60 |
| SCIP; Lengyelország | 466443ec-68d5-4f56-84fd-8a8a684eaaf4 |
| SCIP; Románia | dd1f8f05-62d4-4133-9b95-460a0245690b |
| SCIP; Svédország | 3bdcf72c-c3b7-46cc-97c4-9cee41b3a66c |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Kapocskiosztás
| 1. kapocspont | +AI1; 1. differenciális bemenet pozitív pontja |
|---|---|
| 2. kapocspont | −AI1; 1. differenciális bemenet negatív pontja |
| 4. kapocspont | S; árnyékolás |
| 5. kapocspont | +AI2; 2. differenciális bemenet pozitív pontja |
| 6. kapocspont | −AI2; 2. differenciális bemenet negatív pontja |
| 8. kapocspont | S; árnyékolás |
| 3. és 7. hely | Nincs funkció. |
Használati és diagnosztikai feltételek
| Kompatibilitás | WAGO I/O-rendszer 750; a 750-320, 750-323, 750-324 és 750-327 Economy fejegységek kivételével. |
|---|---|
| Árnyékolás | Árnyékolt analóg jelvezetéket használj az árnyékolókapoccsal; az árnyékolás a DIN-sínhez kapcsolódik. |
| Zöld A/C LED | 1./2. csatorna: világítva üzemkész és hibamentes belső buszkommunikáció; nem világítva nem üzemkész, nincs vagy zavart a belső buszkommunikáció. |
| Piros B/D LED | A megengedett mérési tartomány túllépése. Kikapcsolva normál működés. |
| Kézikönyv alkalmazhatósága | Legalább HW 06 és FW 03. |
| Megelőző modul kialakítása | Legalább két nyitott horony kell a késes tápsínérintkezők fogadásához. |
| Felbontás és adatleképezés külön megadása | A saját HU műszaki mező és az EN függelék 15 bitet ad meg; az EN működési szöveg 16 bitet, a folyamatkép B0–B14 bitet és 1 mV/LSB értéket közöl. A 16 bites adatszó önmagában nem oldja fel ezt a megadási eltérést. |
| Folyamatkép és névleges tartomány | 0 V → 0x0000; 20 V → 0x4E20. 20 V felett a közölt adat 0x4E20, állapotbyte 0x42 és piros hibajelzés. Ez nem bővíti a 0–10 V AC/DC névleges tartományt. |
| Kapocsrajz és kapocstáblázat eltérése | Az EN rajz a második sor mindkét oldalán −AI2 szöveget mutat, míg a saját HU rajz és az EN táblázat a 2. pontot −AI1, a 6. pontot −AI2 pontként azonosítja. A fenti kapocskiosztás ez utóbbi két megadást követi. |
Vezeték-előkészítés
| Vezeték | Réz; tömör vagy finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonkénti vezetékszám | Az aktuális System Manual egy vezetéket enged meg kapocspontonként. |
Valós csatlakoztatási lépések
| 1. Kapocs megnyitása | A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| 2. Vezeték beillesztése | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Kapocs zárása | Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket. |
Biztonsági feltételek
| Szakmai jogosultság | A munkát automatizálási ismeretekkel rendelkező villamos szakember végezze. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le a készülék valamennyi tápforrását. |
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben, csak jogosult szakemberek számára hozzáférhetően. |
| ESD-védelem | Gondoskodj a személyek, munkahely és csomagolás megfelelő földeléséről; kerüld a vezető alkatrészek, például az adatérintkezők megérintését. |
| Robbanásveszélyes alkalmazás | A konkrét beépítéshez a termék érvényes tanúsítványának és a rendszer teljes gyártói Ex előírásainak teljesítése szükséges; a normál szerelési lépések önmagukban nem Ex telepítési engedélyek. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-477 2 csatornás analóg bemeneti modul, 0–10 VAC/DC, differenciálbemenet használati útmutató
Biztonság és alkalmazási feltételek
| Szakmai jogosultság | A munkát automatizálási ismeretekkel rendelkező villamos szakember végezze. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le a készülék valamennyi tápforrását. |
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben, csak jogosult szakemberek számára hozzáférhetően. |
| ESD-védelem | Gondoskodj a személyek, munkahely és csomagolás megfelelő földeléséről; kerüld a vezető alkatrészek, például az adatérintkezők megérintését. |
| Robbanásveszélyes alkalmazás | A konkrét beépítéshez a termék érvényes tanúsítványának és a rendszer teljes gyártói Ex előírásainak teljesítése szükséges; a normál szerelési lépések önmagukban nem Ex telepítési engedélyek. |
Vezeték és előkészítés
| Vezeték | Réz; tömör vagy finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonkénti vezetékszám | Az aktuális System Manual egy vezetéket enged meg kapocspontonként. |
Vezeték csatlakoztatása
A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót.
Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba.
Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket.
Kapocskiosztás
| 1. kapocspont | +AI1; 1. differenciális bemenet pozitív pontja |
|---|---|
| 2. kapocspont | −AI1; 1. differenciális bemenet negatív pontja |
| 4. kapocspont | S; árnyékolás |
| 5. kapocspont | +AI2; 2. differenciális bemenet pozitív pontja |
| 6. kapocspont | −AI2; 2. differenciális bemenet negatív pontja |
| 8. kapocspont | S; árnyékolás |
| 3. és 7. hely | Nincs funkció. |
Jelzés és egyedi feltételek
| Kompatibilitás | WAGO I/O-rendszer 750; a 750-320, 750-323, 750-324 és 750-327 Economy fejegységek kivételével. |
|---|---|
| Árnyékolás | Árnyékolt analóg jelvezetéket használj az árnyékolókapoccsal; az árnyékolás a DIN-sínhez kapcsolódik. |
| Zöld A/C LED | 1./2. csatorna: világítva üzemkész és hibamentes belső buszkommunikáció; nem világítva nem üzemkész, nincs vagy zavart a belső buszkommunikáció. |
| Piros B/D LED | A megengedett mérési tartomány túllépése. Kikapcsolva normál működés. |
| Kézikönyv alkalmazhatósága | Legalább HW 06 és FW 03. |
| Megelőző modul kialakítása | Legalább két nyitott horony kell a késes tápsínérintkezők fogadásához. |
| Felbontás és adatleképezés külön megadása | A saját HU műszaki mező és az EN függelék 15 bitet ad meg; az EN működési szöveg 16 bitet, a folyamatkép B0–B14 bitet és 1 mV/LSB értéket közöl. A 16 bites adatszó önmagában nem oldja fel ezt a megadási eltérést. |
| Folyamatkép és névleges tartomány | 0 V → 0x0000; 20 V → 0x4E20. 20 V felett a közölt adat 0x4E20, állapotbyte 0x42 és piros hibajelzés. Ez nem bővíti a 0–10 V AC/DC névleges tartományt. |
| Kapocsrajz és kapocstáblázat eltérése | Az EN rajz a második sor mindkét oldalán −AI2 szöveget mutat, míg a saját HU rajz és az EN táblázat a 2. pontot −AI1, a 6. pontot −AI2 pontként azonosítja. A fenti kapocskiosztás ez utóbbi két megadást követi. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
