Wago 750-377 PROFINET IO terepibusz-csatoló, 3. generáció, ECO Advanced, 1 I/O vezérlő és 1 I/O felügyelő, integrált kétportos switch
RRP:200 701 Ft
198 694 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
173 055 Ft
nettó 136 264 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

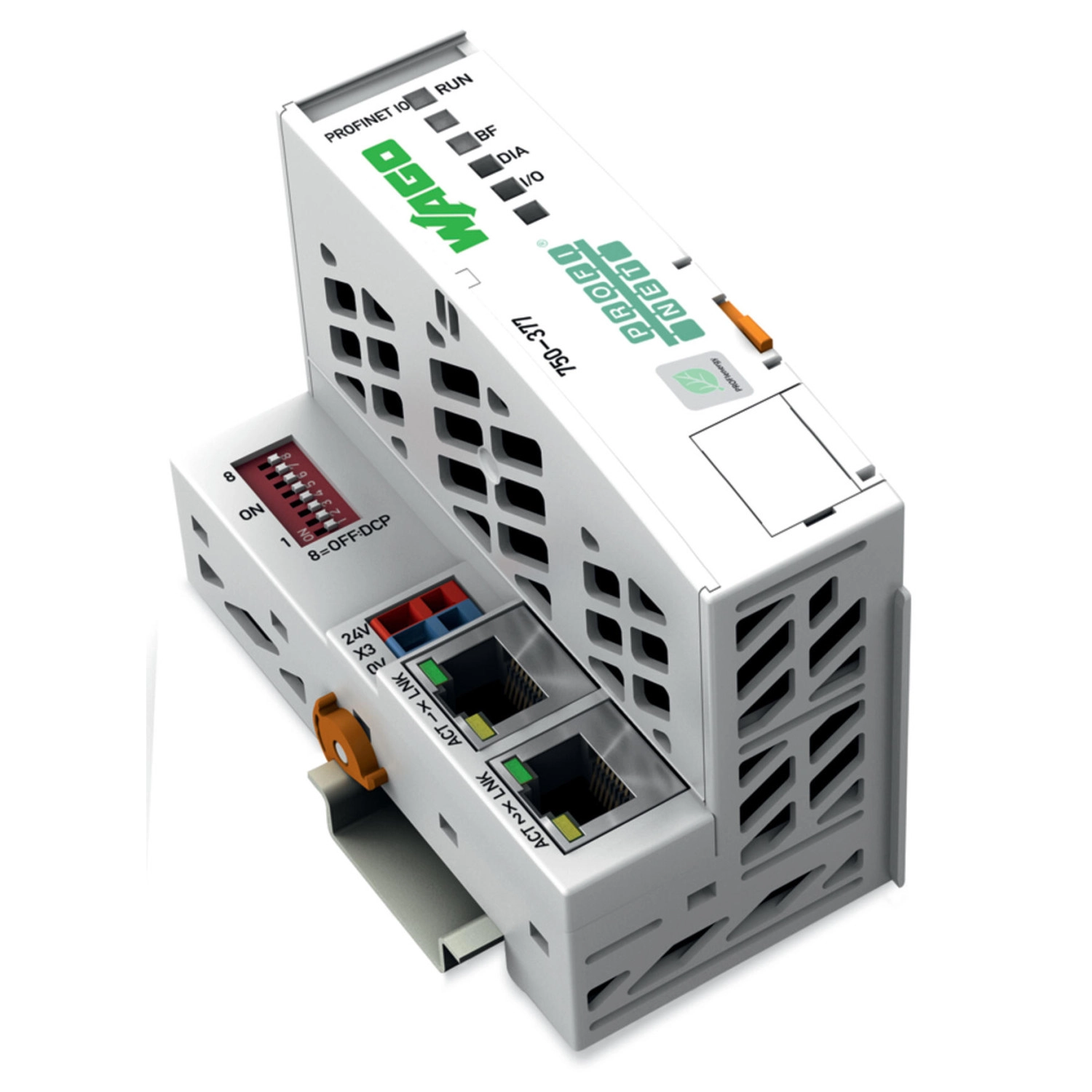

Ez a terepibusz-csatoló a WAGO I/O System 750-et csatlakoztatja a PROFINET IO-hoz (ami egy nyílt, valós idejű ipari ETHERNET automatizálási szabvány). A csatoló beazonosítja a csatlakoztatott I/O modulokat és az előre beállított konfiguráció alapján egy I/O vezérlő és egy I/O felügyelő számára helyi folyamatképeket (process image) hoz létre. Ez a folyamatkép (process image) állhat analóg (word-ös rendezésű adatokat továbbító), komplex és digitális (bit-es rendezésű adatokat továbbító) modulok vegyes elrendezéséből is. A terepibusz-csatoló a hálózatban I/O eszközként működik. Egy beépített kétportos switch teszi egyszerűvé a vonaltopológia létrehozását, így nincs szükség egyéb hálózati alkotóelemre. Az eszköz neve a DCP protokollon keresztül adható meg, vagy a DIP-kapcsolóval egy alapértelmezett név is beállítható.
A Wago 750-377 harmadik generációs PROFINET IO ECO Advanced buszcsatoló. A WAGO I/O System 750 rendszer PROFINET IO csatlakoztatására szolgál. Egy I/O-vezérlő és egy I/O-felügyelő számára készít helyi folyamatképet, analóg és digitális adatok vegyes elrendezésével. Kétportos switch támogatja a vonaltopológiát; az eszköznév DCP protokollal vagy a DIP-kapcsolóval megadható alapértelmezett névvel állítható be.
Működés
| Funkció | A WAGO I/O System 750 rendszer PROFINET IO csatlakoztatására szolgál. Egy I/O-vezérlő és egy I/O-felügyelő számára készít helyi folyamatképet, analóg és digitális adatok vegyes elrendezésével. Kétportos switch támogatja a vonaltopológiát; az eszköznév DCP protokollal vagy a DIP-kapcsolóval megadható alapértelmezett névvel állítható be. |
|---|
Jeltechnika
| Eszközjellemzők | Támogatott profilok: PROFIsafe V2, PROFIenergy V1.0; ID kód: gyártó ID: 0x011D; eszköz ID: 0x02EE; modul ID: 0x01000177 (firmware-verzió 01, 02) 0x02000177 (a 03-as firmware-től) |
|---|---|
| Kommunikáció | PROFINET IO |
| Adatátviteli sebesség | 10/100 Mbit/s (10 Mbit/s (ETHERNET protokollok), 100 Mbit/s teljes duplex (PROFINET IO)) |
| Buszszegmens maximális hossza | 100 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Csavart érpár S-UTP; 100 Ω; Cat. 5 |
| Modulok száma csomópontonként (max.) | 64 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 256 byte/256 byte |
| PROFINET IO jellemzők és időzítések | Integrált kétportos switch, autonegotiation és Auto-MDI(X), izokron valós idejű kommunikáció. RT időzítés: 1 ms; IRT időzítés: 1, 2 vagy 4 ms. Eszközcsere programozóeszköz nélkül. |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 24 V SELV/PELV DC (-25 … +30 %); CAGE CLAMP csatlakozáson keresztül; Külső, 2 A-es lomha biztosító szükséges |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 450 mA |
| Szigetelés | 500 V rendszer/terep |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 280 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 90 % |
| Rendszertáp összárama | 700 mA |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer tápellátás |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Szélesség | 49,5 mm / 1,949 inch |
| Magasság | 96,8 mm / 3,811 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,357 MJ |
| Tömeg | 107,1 g |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika: kommunikáció/terepibusz | PROFINET IO: 2 x RJ-45 |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP |
| Csatlakozástechnika: eszközkonfiguráció | 1 x apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Állapotjelzés
| RUN | Zöld; működési állapot. |
|---|---|
| BF | Piros/zöld; buszállapot. |
| DIA | Piros; diagnosztika. |
| I/O | Piros/zöld/narancssárga; helyi adatbusz. |

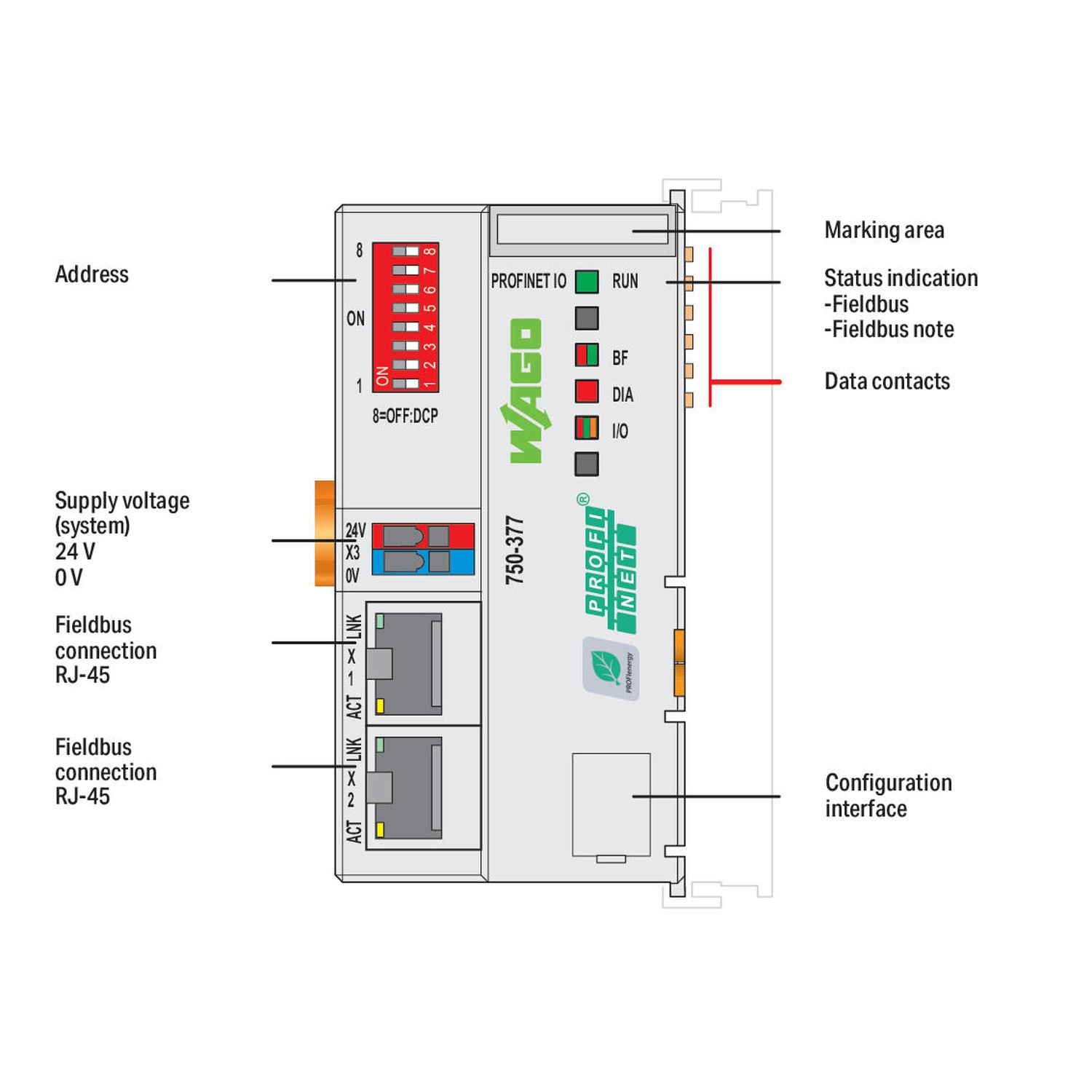

Csatlakozások azonosítása
| Rendszertáp | 24 V és 0 V; kétpólusú csatlakozás. |
|---|---|
| Hálózat | X1 és X2 RJ45 Ethernet-port. |
| Konfiguráció | Előlapi konfigurációs interfész. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-FBC750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| KTL | Korea Testing Laboratory KOSHA Article 34, IEC60079-0 20-KA4BO-0109X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 693-98-1; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; 2-metil-imidazol; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 8e50993b-352f-4caf-b004-7e9bce6f15bb |
| SCIP; Belgium | a14f6ab6-06ac-4c61-98a2-5c189db49153 |
| SCIP; Bulgária | 2a37af0c-f34d-4aed-afec-3f07e855fd3a |
| SCIP; Csehország | 4533a93d-d469-4c73-8f02-f71b1d908549 |
| SCIP; Dánia | d80e9460-6e10-4c56-9fe2-521065092b5a |
| SCIP; Finnország | a863a644-f00a-44c2-8803-845c28ed6d3a |
| SCIP; Franciaország | d2bd405c-a678-4596-9082-85dc4e946173 |
| SCIP; Németország | 92183a6e-26ea-470d-aff7-cc025a1b5463 |
| SCIP; Magyarország | b146cca2-9aec-44c2-9ab9-34650969996e |
| SCIP; Olaszország | c2952b09-a026-4fb2-bdc1-29d0d10f0151 |
| SCIP; Hollandia | 1184562c-de93-4a45-ad62-0783d6050495 |
| SCIP; Lengyelország | 566db317-8dbc-4015-b228-7d4e34300976 |
| SCIP; Románia | b746bece-b994-46d0-be97-e360b08af70e |
| SCIP; Svédország | 8583835a-b794-43b9-92a9-38cb252241c7 |
Gyártói kapcsolódó kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-979/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; döntött; AWG 22; Tehermentesítő |
| 750-977/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22 |
| 750-978/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22; Tehermentesítő |
| 750-976 | PROFINET RJ-45 csatlakozó, IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–1,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 5–6 mm / 0,2–0,24 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot vezesd a csatlakozás fölötti működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Saját betáplálási és címzési feltételek
| Rendszerbetáplálás | 24 V SELV/PELV DC, −25…+30%; külső, 2 A-es lomha biztosító szükséges. |
|---|---|
| Eszköznév | Az eszköznevet DCP protokollal add meg, vagy a DIP-kapcsolóval állítsd be az alapértelmezett nevet. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Melyik csatlakoztatási tartomány érvényes?
0,08 … 1,5 mm² / 28 … 14 AWG; csupaszolás: 5 … 6 mm / 0,2 … 0,24 inch.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-377
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
107,08 g/db
Cikkszám
4050821687443
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-377 PROFINET IO terepibusz-csatoló, 3. generáció, ECO Advanced, 1 I/O vezérlő és 1 I/O felügyelő, integrált kétportos switch műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-377 |
| GTIN / EAN | 4050821687443 |
| Terméktípus | Harmadik generációs PROFINET IO ECO Advanced buszcsatoló |
Működés
| Funkció | A WAGO I/O System 750 rendszer PROFINET IO csatlakoztatására szolgál. Egy I/O-vezérlő és egy I/O-felügyelő számára készít helyi folyamatképet, analóg és digitális adatok vegyes elrendezésével. Kétportos switch támogatja a vonaltopológiát; az eszköznév DCP protokollal vagy a DIP-kapcsolóval megadható alapértelmezett névvel állítható be. |
|---|
Jeltechnika
| Eszközjellemzők | Támogatott profilok: PROFIsafe V2, PROFIenergy V1.0; ID kód: gyártó ID: 0x011D; eszköz ID: 0x02EE; modul ID: 0x01000177 (firmware-verzió 01, 02) 0x02000177 (a 03-as firmware-től) |
|---|---|
| Kommunikáció | PROFINET IO |
| Adatátviteli sebesség | 10/100 Mbit/s (10 Mbit/s (ETHERNET protokollok), 100 Mbit/s teljes duplex (PROFINET IO)) |
| Buszszegmens maximális hossza | 100 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Csavart érpár S-UTP; 100 Ω; Cat. 5 |
| Modulok száma csomópontonként (max.) | 64 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 256 byte/256 byte |
| PROFINET IO jellemzők és időzítések | Integrált kétportos switch, autonegotiation és Auto-MDI(X), izokron valós idejű kommunikáció. RT időzítés: 1 ms; IRT időzítés: 1, 2 vagy 4 ms. Eszközcsere programozóeszköz nélkül. |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 24 V SELV/PELV DC (-25 … +30 %); CAGE CLAMP csatlakozáson keresztül; Külső, 2 A-es lomha biztosító szükséges |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 450 mA |
| Szigetelés | 500 V rendszer/terep |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 280 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 90 % |
| Rendszertáp összárama | 700 mA |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer tápellátás |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Szélesség | 49,5 mm / 1,949 inch |
| Magasság | 96,8 mm / 3,811 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,357 MJ |
| Tömeg | 107,1 g |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika: kommunikáció/terepibusz | PROFINET IO: 2 x RJ-45 |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP |
| Csatlakozástechnika: eszközkonfiguráció | 1 x apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Állapotjelzés
| RUN | Zöld; működési állapot. |
|---|---|
| BF | Piros/zöld; buszállapot. |
| DIA | Piros; diagnosztika. |
| I/O | Piros/zöld/narancssárga; helyi adatbusz. |

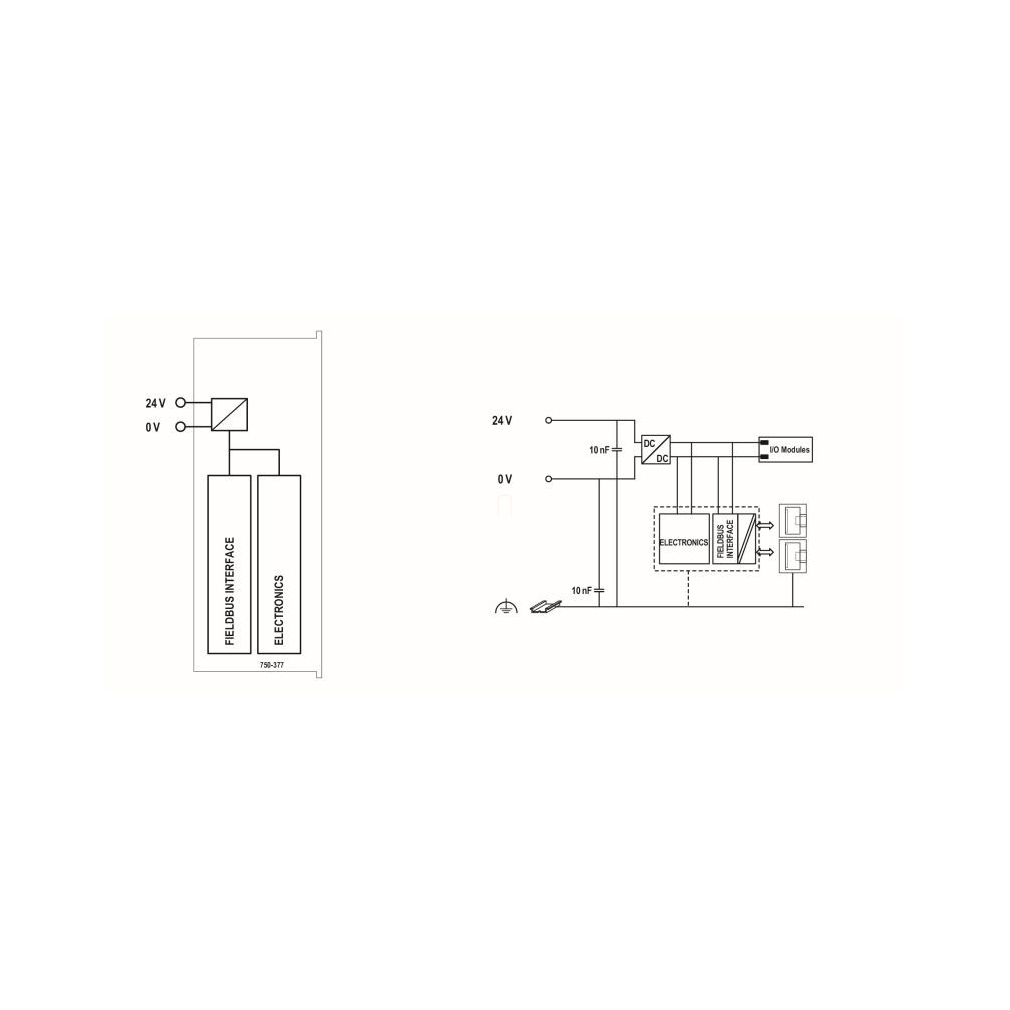

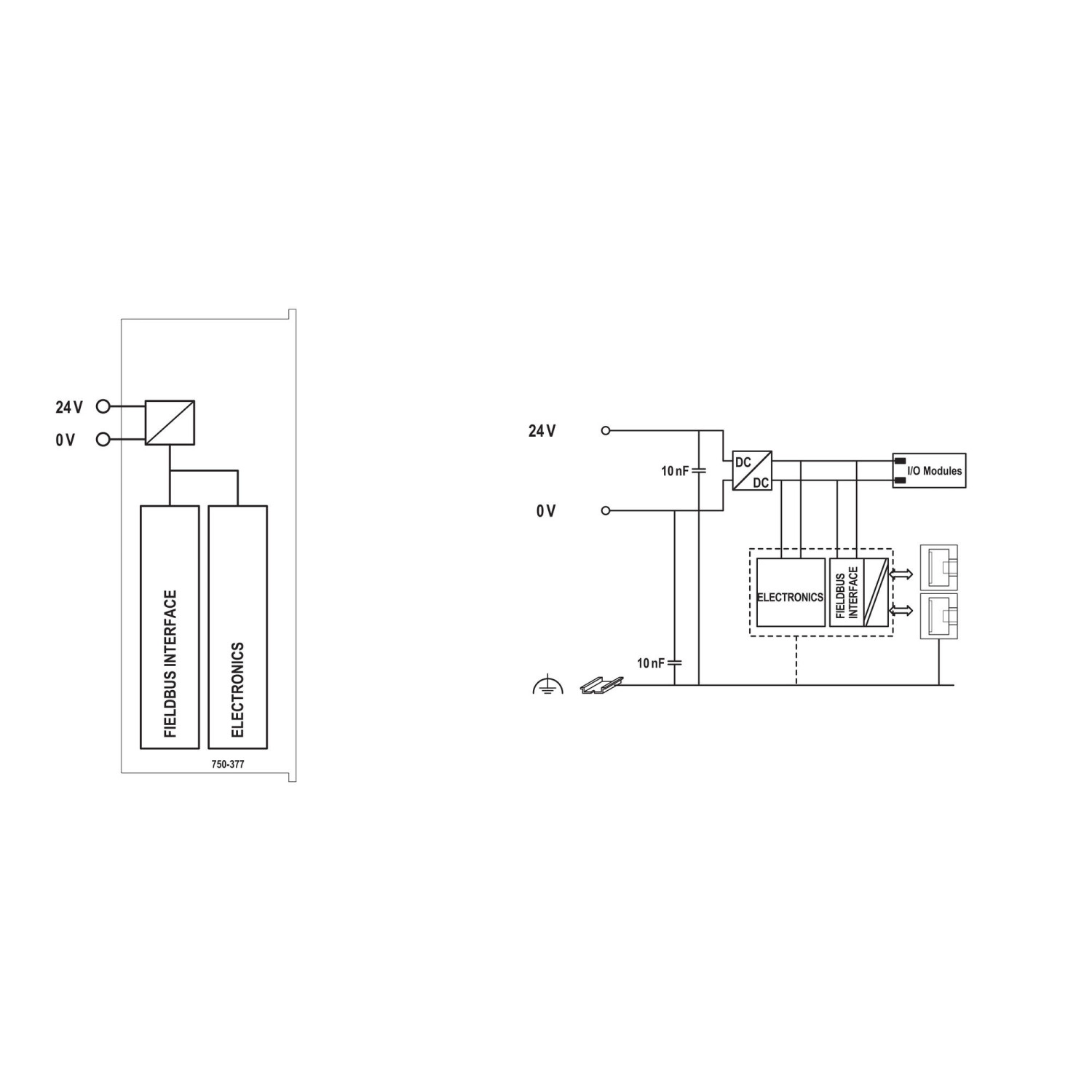

Csatlakozások azonosítása
| Rendszertáp | 24 V és 0 V; kétpólusú csatlakozás. |
|---|---|
| Hálózat | X1 és X2 RJ45 Ethernet-port. |
| Konfiguráció | Előlapi konfigurációs interfész. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-FBC750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| KTL | Korea Testing Laboratory KOSHA Article 34, IEC60079-0 20-KA4BO-0109X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 693-98-1; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; 2-metil-imidazol; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 8e50993b-352f-4caf-b004-7e9bce6f15bb |
| SCIP; Belgium | a14f6ab6-06ac-4c61-98a2-5c189db49153 |
| SCIP; Bulgária | 2a37af0c-f34d-4aed-afec-3f07e855fd3a |
| SCIP; Csehország | 4533a93d-d469-4c73-8f02-f71b1d908549 |
| SCIP; Dánia | d80e9460-6e10-4c56-9fe2-521065092b5a |
| SCIP; Finnország | a863a644-f00a-44c2-8803-845c28ed6d3a |
| SCIP; Franciaország | d2bd405c-a678-4596-9082-85dc4e946173 |
| SCIP; Németország | 92183a6e-26ea-470d-aff7-cc025a1b5463 |
| SCIP; Magyarország | b146cca2-9aec-44c2-9ab9-34650969996e |
| SCIP; Olaszország | c2952b09-a026-4fb2-bdc1-29d0d10f0151 |
| SCIP; Hollandia | 1184562c-de93-4a45-ad62-0783d6050495 |
| SCIP; Lengyelország | 566db317-8dbc-4015-b228-7d4e34300976 |
| SCIP; Románia | b746bece-b994-46d0-be97-e360b08af70e |
| SCIP; Svédország | 8583835a-b794-43b9-92a9-38cb252241c7 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85176200000 |
| UNSPSC | 32151705 |
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 9.0 | 27-24-26-07 |
| ETIM 9.0 | EC001603 |
| ETIM 10.0 | EC001603 |
| ECCN | NO US CLASSIFICATION |
Gyártói kapcsolódó kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-979/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; döntött; AWG 22; Tehermentesítő |
| 750-977/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22 |
| 750-978/000-013 | Csatlakozó PROFINET; RJ-45; Cat. 6A; egyenes; AWG 22; Tehermentesítő |
| 750-976 | PROFINET RJ-45 csatlakozó, IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–1,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 5–6 mm / 0,2–0,24 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot vezesd a csatlakozás fölötti működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Saját betáplálási és címzési feltételek
| Rendszerbetáplálás | 24 V SELV/PELV DC, −25…+30%; külső, 2 A-es lomha biztosító szükséges. |
|---|---|
| Eszköznév | Az eszköznevet DCP protokollal add meg, vagy a DIP-kapcsolóval állítsd be az alapértelmezett nevet. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-377 PROFINET IO terepibusz-csatoló, 3. generáció, ECO Advanced, 1 I/O vezérlő és 1 I/O felügyelő, integrált kétportos switch használati útmutató
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–1,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 5–6 mm / 0,2–0,24 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot vezesd a csatlakozás fölötti működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Saját betáplálási és címzési feltételek
| Rendszerbetáplálás | 24 V SELV/PELV DC, −25…+30%; külső, 2 A-es lomha biztosító szükséges. |
|---|---|
| Eszköznév | Az eszköznevet DCP protokollal add meg, vagy a DIP-kapcsolóval állítsd be az alapértelmezett nevet. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
