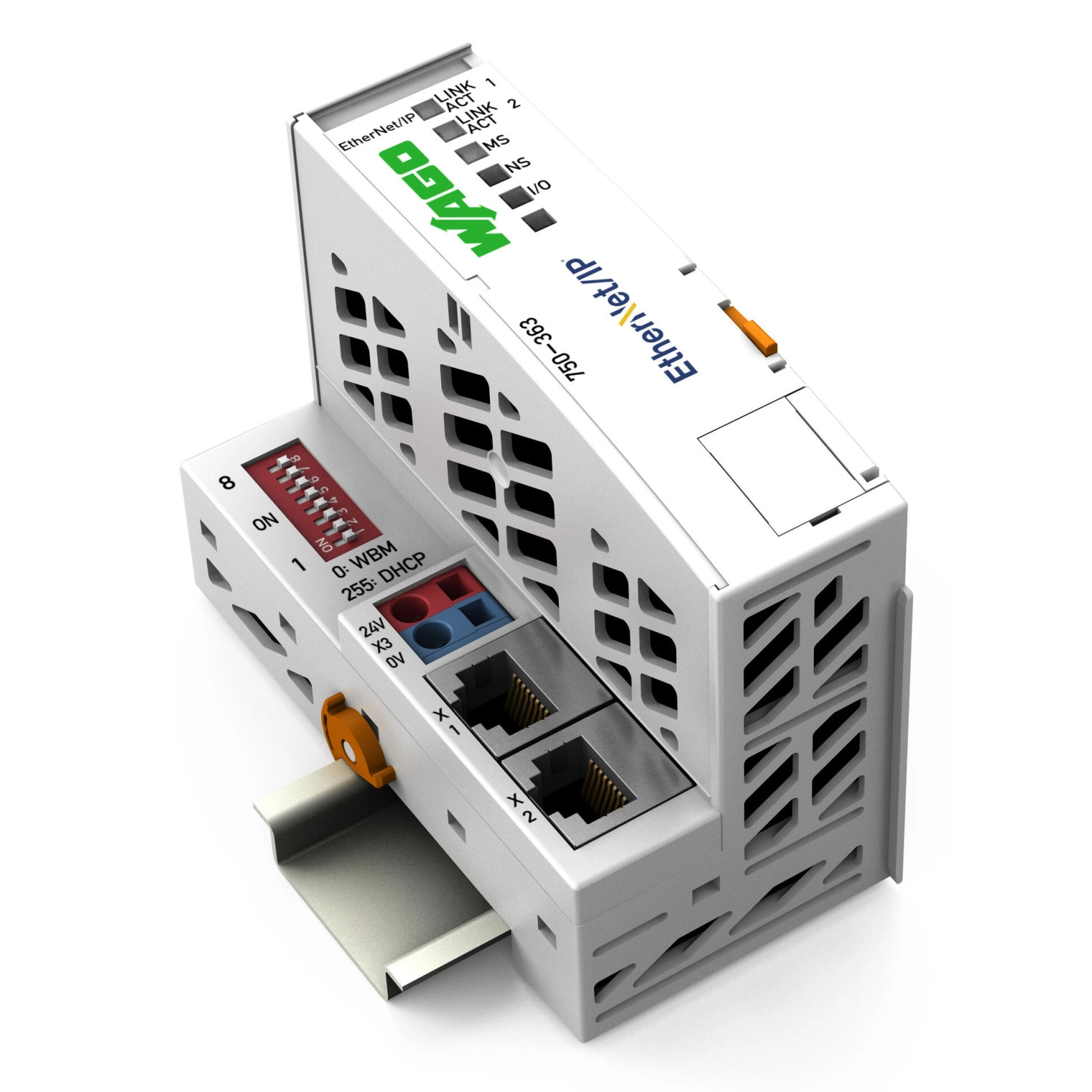

Wago 750-363 EtherNet/IP terepibusz-csatoló, 4. generáció, ECO, két ETHERNET interfész és integrált switch
RRP:167 812 Ft
166 134 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
144 696 Ft
nettó 113 934 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A 750-363 EtherNet/IP terepibusz csatoló a moduláris WAGO I/O rendszert csatlakoztatja az EtherNet/IP terepibusz rendszerhez. A csatoló felismeri a csatlakoztatott I/O modulokat és létrehozza a helyi folyamatképet (process image). Két ETHERNET interfész és egy integrált switch teszi lehetővé a busztopológia kialakítását, így szükségtelenné válik a további hálózati eszközök (pl. switch-ek, hub-ok) alkalmazása. Mindegyik interfész támogatja az autonegotiation-t és az Auto MDI(X)-et. A DIP kapcsolók segítségével meg lehet változtatni az IP-cím utolsó byte-ját, éppen ezért alkalmas az IP-cím beállítására (DHCP, BootP, statika). A csatolót úgy tervezték, hogy az EtherNet/IP hálózatokban képes legyen terepibusz kommunikációra. Számos szabványos ETHERNET protokollt is támogat (pl. HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP). Integrált webszerver biztosítja a felhasználó számára a konfigurálási lehetőségeket, ugyanakkor megjeleníti a csatoló működési állapotára vonatkozó információkat is. A rendszer tápellátása közvetlenül a csatolóról történik. A terepi tápellátást külön betápmodul biztosítja.
A Wago 750-363 EtherNet/IP terepibusz-csatoló, G4 ECO a moduláris WAGO I/O-rendszerhez készült. Két ETHERNET-portjával és beépített switchével EtherNet/IP hálózatot kapcsol az I/O-modulokhoz. A terepi tápellátáshoz külön betápmodul szükséges.
Villamos és működési adatok
| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül |
|---|---|
| Áramfelvétel az 5 V-os rendszerellátásból | 350 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LINK/ACT zöld: az 1. és 2. port hálózati kapcsolata; MS/NS piros/zöld: eszköz- és hálózati állapot; I/O piros/zöld/narancssárga: helyi adatbusz állapota. |
| Kommunikáció | EtherNet/IPTM |
| Baud ráta | 10/100 Mbit/s |
| Átviteli teljesítmény | D. osztály az EN 50173 szerint |
| Modulok száma csomópontonként (max.) | 250 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 1020 szó/1020 szó |
| Összáram (rendszer tápllátás) | 700 mA |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 280 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 90 % |
| ETHERNET protokollok | HTTP(S); BootP; DHCP; DNS; SNTP; SNMP |
| Átviteli kábel | Csavart érpár, S-UTP, 100 Ω, Cat.5; legfeljebb 100 m. |
| Konfiguráció | WAGO-I/O-CHECK és webalapú menedzsment |
| ETHERNET interfészek | Két port és beépített switch; autonegotiation és Auto MDI(X). |
| IP-cím beállításának lehetősége | A DIP-kapcsolókkal az IP-cím utolsó bájtja és a DHCP, BootP vagy statikus címzési mód választható. |
| Tápellátás felépítése | A rendszertápot a csatoló adja; a terepi tápellátáshoz külön betápmodul szükséges. |

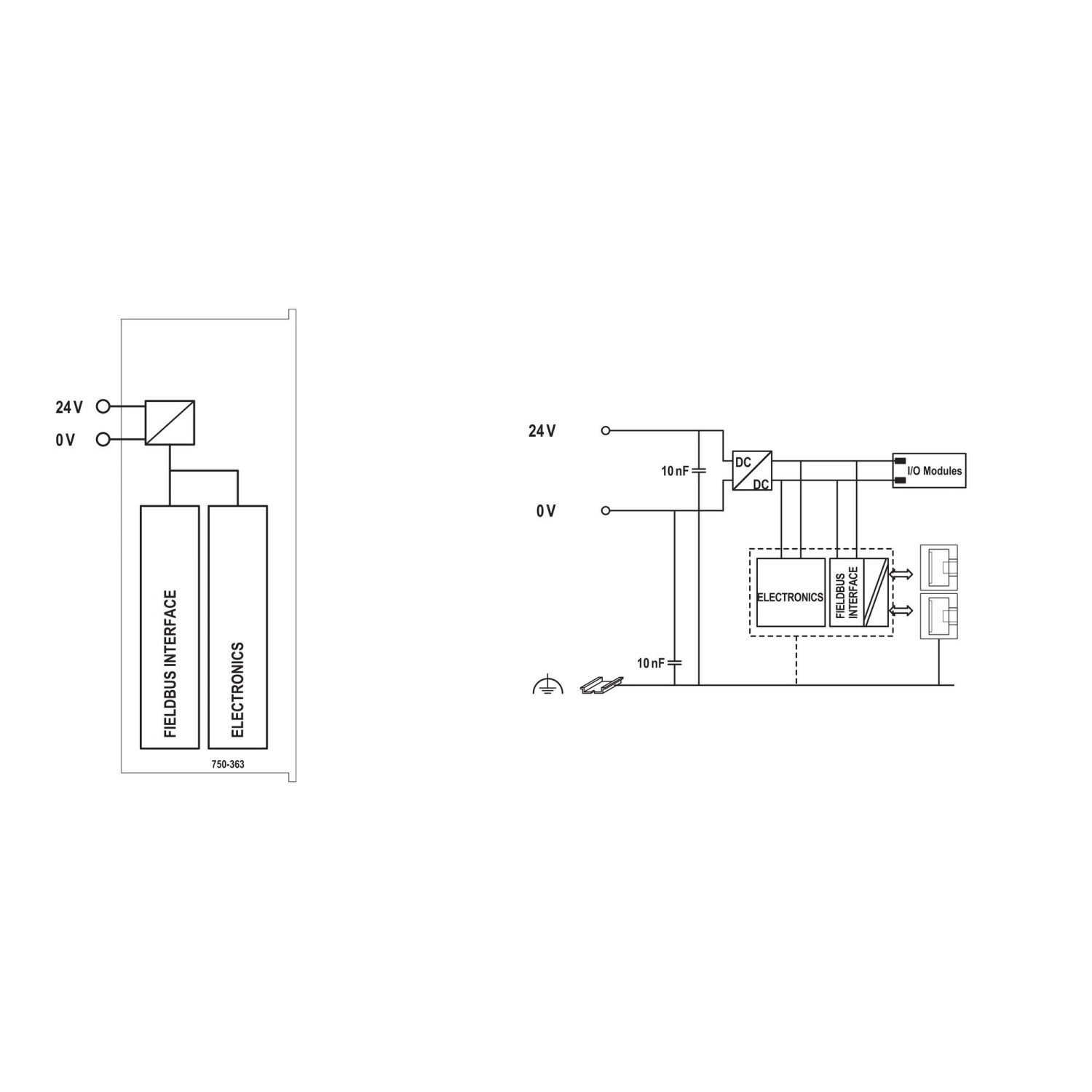

Rajzi csatlakozások
| Rendszerbetáp | 24 V és 0 V; két CAGE CLAMP pont. |
|---|---|
| Belső kapcsolási elemek | Két 10 nF kondenzátor és DC/DC átalakító; nem külső terhelési határértékek. |
Csatlakozás, méretek és anyagok
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer tápellátás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 49,5 mm / 1,949 inch |
| Magasság | 96,8 mm / 3,811 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,116 MJ |
| Tömeg | 104,1 g |
| Megfelelőségi jelölés | CE |

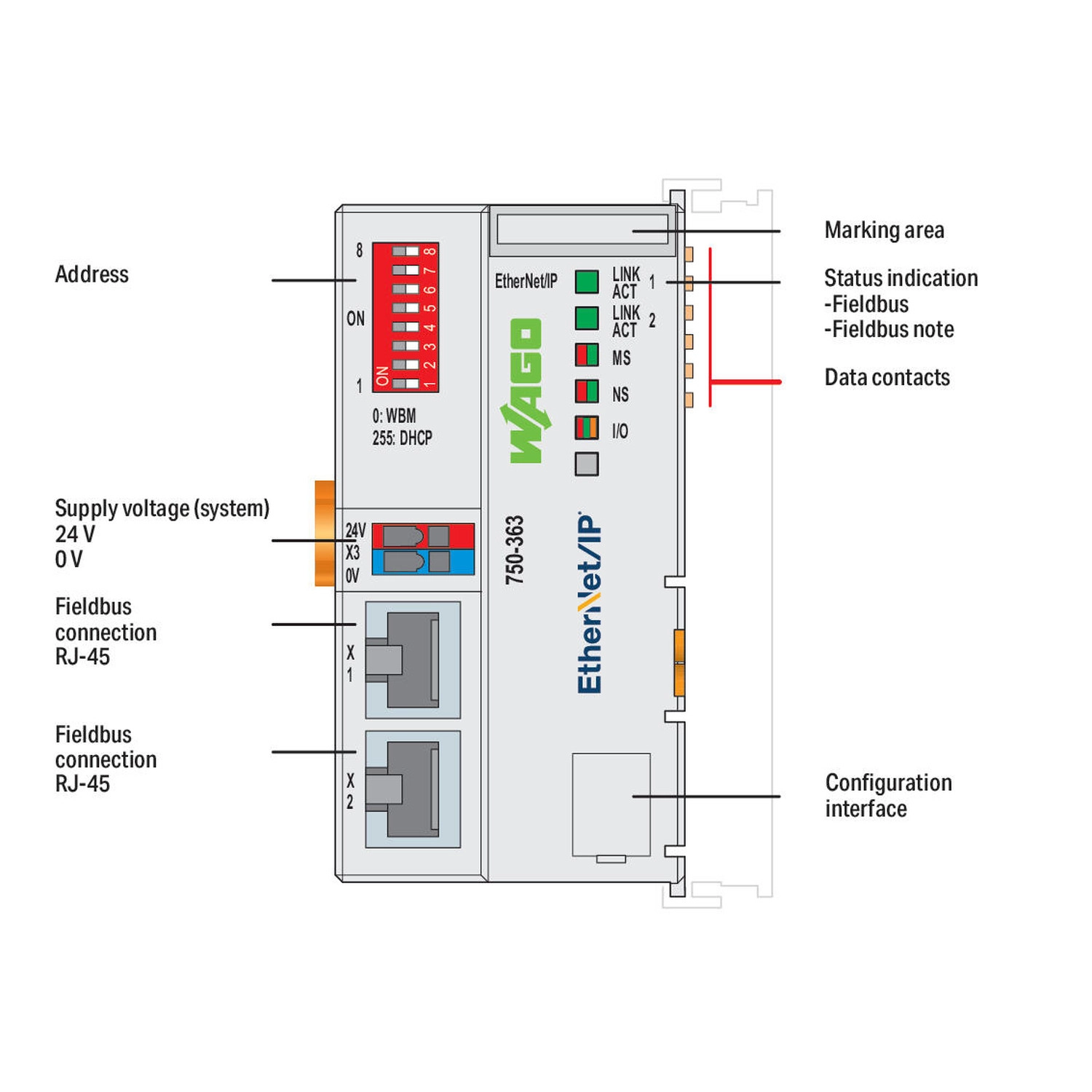

| Csatlakozástechnika: kommunikáció/terepibusz | EtherNet/IPTM: 2 x RJ-45 |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-FBC750 |
| UL, általános környezet | Szabvány nincs megadva; E175199 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 22-2219060 |
| BSH | 1104 |
| BV | Rules for class. of Steel Ships; 66711/A0 |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004; Ex piktogram. Nem külön villamos terhelhetőségi adatok. |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Ausztria) | 59c453fd-70c4-4e47-b49d-8defb2a7ccef |
| SCIP-bejelentés (Belgium) | 1c66d48e-1702-40e1-bf5e-b8bdec11ddee |
| SCIP-bejelentés (Bulgária) | bd8609cf-ee48-45ea-a0d7-47b44ed2126c |
| SCIP-bejelentés (Csehország) | 5ad1b193-b252-428e-86d7-3fa4f6062798 |
| SCIP-bejelentés (Dánia) | 5812fd50-e573-449e-a93a-b4f504284823 |
| SCIP-bejelentés (Finnország) | 56990278-77b2-4a0b-b0b3-cf4a928add02 |
| SCIP-bejelentés (Franciaország) | 521957da-c3a3-4dad-8385-702e91ec72a5 |
| SCIP-bejelentés (Németország) | 92d75989-0819-4a59-b0d8-3e2cc5b6d2a2 |
| SCIP-bejelentés (Magyarország) | fef60e02-fb4c-4dc4-8d09-04cd04fa138a |
| SCIP-bejelentés (Olaszország) | 62a7f694-5ac0-4536-9f00-40fdf0f55727 |
| SCIP-bejelentés (Hollandia) | 53257eb2-f811-40ba-95c6-04f52ec82152 |
| SCIP-bejelentés (Lengyelország) | 6d189cf5-f37e-41ab-97c0-d9b46d1f5fb8 |
| SCIP-bejelentés (Románia) | 2b719490-5c85-48ea-b7d0-8dd3a043cd90 |
| SCIP-bejelentés (Svédország) | fe1f1e91-711a-4335-a2e9-81f099e87b6b |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen rendszerhez használható?
EtherNet/IP terepibusz-csatoló, G4 ECO a WAGO I/O-rendszerben.
Mekkora a szélessége?
49,5 mm
Hol alkalmazható?
Száraz beltéri környezetben, megfelelő kiegészítő burkolatban; a megadott üzemi és tárolási tartományok betartásával.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-363
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
104 g/db
Cikkszám
4055143889827
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-363 EtherNet/IP terepibusz-csatoló, 4. generáció, ECO, két ETHERNET interfész és integrált switch műszaki adatok
Azonosítás
| Gyártó | WAGO |
|---|---|
| Cikkszám | 750-363 |
| GTIN | 4055143889827 |
| Kivitel | EtherNet/IP terepibusz-csatoló, G4 ECO |
Villamos és működési adatok
| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül |
|---|---|
| Áramfelvétel az 5 V-os rendszerellátásból | 350 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LINK/ACT zöld: az 1. és 2. port hálózati kapcsolata; MS/NS piros/zöld: eszköz- és hálózati állapot; I/O piros/zöld/narancssárga: helyi adatbusz állapota. |
| Kommunikáció | EtherNet/IPTM |
| Baud ráta | 10/100 Mbit/s |
| Átviteli teljesítmény | D. osztály az EN 50173 szerint |
| Modulok száma csomópontonként (max.) | 250 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 1020 szó/1020 szó |
| Összáram (rendszer tápllátás) | 700 mA |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 280 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 90 % |
| ETHERNET protokollok | HTTP(S); BootP; DHCP; DNS; SNTP; SNMP |
| Átviteli kábel | Csavart érpár, S-UTP, 100 Ω, Cat.5; legfeljebb 100 m. |
| Konfiguráció | WAGO-I/O-CHECK és webalapú menedzsment |
| ETHERNET interfészek | Két port és beépített switch; autonegotiation és Auto MDI(X). |
| IP-cím beállításának lehetősége | A DIP-kapcsolókkal az IP-cím utolsó bájtja és a DHCP, BootP vagy statikus címzési mód választható. |
| Tápellátás felépítése | A rendszertápot a csatoló adja; a terepi tápellátáshoz külön betápmodul szükséges. |
Rajzi csatlakozások
| Rendszerbetáp | 24 V és 0 V; két CAGE CLAMP pont. |
|---|---|
| Belső kapcsolási elemek | Két 10 nF kondenzátor és DC/DC átalakító; nem külső terhelési határértékek. |
Csatlakozás, méretek és anyagok
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer tápellátás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 49,5 mm / 1,949 inch |
| Magasság | 96,8 mm / 3,811 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,116 MJ |
| Tömeg | 104,1 g |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika: kommunikáció/terepibusz | EtherNet/IPTM: 2 x RJ-45 |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-FBC750 |
| UL, általános környezet | Szabvány nincs megadva; E175199 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 22-2219060 |
| BSH | 1104 |
| BV | Rules for class. of Steel Ships; 66711/A0 |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004; Ex piktogram. Nem külön villamos terhelhetőségi adatok. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85371091990 |
| UNSPSC | 32151705 |
| ETIM 9.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Ausztria) | 59c453fd-70c4-4e47-b49d-8defb2a7ccef |
| SCIP-bejelentés (Belgium) | 1c66d48e-1702-40e1-bf5e-b8bdec11ddee |
| SCIP-bejelentés (Bulgária) | bd8609cf-ee48-45ea-a0d7-47b44ed2126c |
| SCIP-bejelentés (Csehország) | 5ad1b193-b252-428e-86d7-3fa4f6062798 |
| SCIP-bejelentés (Dánia) | 5812fd50-e573-449e-a93a-b4f504284823 |
| SCIP-bejelentés (Finnország) | 56990278-77b2-4a0b-b0b3-cf4a928add02 |
| SCIP-bejelentés (Franciaország) | 521957da-c3a3-4dad-8385-702e91ec72a5 |
| SCIP-bejelentés (Németország) | 92d75989-0819-4a59-b0d8-3e2cc5b6d2a2 |
| SCIP-bejelentés (Magyarország) | fef60e02-fb4c-4dc4-8d09-04cd04fa138a |
| SCIP-bejelentés (Olaszország) | 62a7f694-5ac0-4536-9f00-40fdf0f55727 |
| SCIP-bejelentés (Hollandia) | 53257eb2-f811-40ba-95c6-04f52ec82152 |
| SCIP-bejelentés (Lengyelország) | 6d189cf5-f37e-41ab-97c0-d9b46d1f5fb8 |
| SCIP-bejelentés (Románia) | 2b719490-5c85-48ea-b7d0-8dd3a043cd90 |
| SCIP-bejelentés (Svédország) | fe1f1e91-711a-4335-a2e9-81f099e87b6b |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap dátuma | 10.09.2025 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-363 EtherNet/IP terepibusz-csatoló, 4. generáció, ECO, két ETHERNET interfész és integrált switch használati útmutató
Biztonsági és szerelési feltételek
1
A szerelést és üzembe helyezést megfelelően képzett villamos szakember végezze. A használt csatoló/vezérlő saját dokumentációját is figyelembe kell venni.
2
Minden tápforrást kapcsolj le szerelés, bekötés, hibakeresés és karbantartás előtt; ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást.
3
A nyitott rendszert megfelelő szekrénybe, burkolatba vagy villamos üzemi helyiségbe szereld, csak jogosult személyek számára hozzáférhetően. Száraz beltéri alkalmazásra készült; víz ellen az IP20 nem véd.
4
Lakókörnyezetben, üzleti vagy kereskedelmi térben csak a szükséges zavarkibocsátási határértékek teljesülése mellett alkalmazható a rendszer.
5
Biztosíts megfelelő földelést és kifogástalan villamos kapcsolatot a DIN-sín és a keret/burkolat között; veszélyes aktív feszültség használatakor a DIN-sínt PE-re kell kötni.
6
Tartsd be az ESD-védelmet: a személyzet, munkahely és csomagolás megfelelő földelését. Ne érintsd az adatérintkezőket, és ne tedd a készüléket az adat- vagy tápsínérintkezőkre.
7
Sérült vagy deformált érintkezős készüléket ne helyezz üzembe. A házat ne nyisd ki, és védd a rendszert vezető szennyeződésektől, aeroszoltól, szilikontól és trigliceridektől; szükség esetén ezeknek ellenálló burkolatot alkalmazz.
8
A rendszer- és terepi tápellátás összáramát külön ellenőrizd; szükség esetén további tápmodult és megfelelő túláramvédelmet kell alkalmazni. A különböző potenciálcsoportok tápfeszültsége az összes érintett modulhoz megfelelő legyen.
Csatoló felszerelése
1
Feszültségmentes állapotban pattintsd a fejállomást a DIN-sínre; meglévő összeállításnál illeszd a vezetőhornyokat a szomszédos modulhoz.
2
Működtetőszerszámmal fordítsd a DIN-sín rögzítőbütykét addig, amíg az orra a sín mögé kapaszkodik.
Csatoló eltávolítása
1
Feszültségmentes állapotban fordítsd el a rögzítőbütyköt, hogy az orra szabaddá tegye a DIN-sínt.
2
A kioldófülnél húzd le a fejállomást a sínről és az összeállításból; két kioldófüles kivitelnél egyszerre húzd a két fület.
Rendszertáp vezetékének előkészítése
Réz, tömör vagy finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolás 8–9 mm.
Vezeték csatlakoztatása CAGE CLAMP pontba
Kapcsonként egy vezeték csatlakoztatható. Több vezető közös pontjához előzetes külső elosztást kell kialakítani.
1
A működtetőszerszámot egyenesen told a vezetéknyílás feletti téglalap alakú nyílásba a kapocs nyitásához.
2
Told a vezetéket a megfelelő kerek vezetéknyílásba.
3
Vedd ki a szerszámot; ezzel a kapocs rögzíti a vezetéket.
Hálózati alkalmazás feltételei
1
Az RJ45 portot csak helyi hálózatra csatlakoztasd; távközlési hálózatra ne.
2
A vezérlőhálózatot ne csatlakoztasd közvetlenül nyílt internethez vagy irodai hálózathoz; alkalmazz tűzfalat.
3
Csak az alkalmazáshoz szükséges portok és szolgáltatások maradjanak nyitva. Korlátozd a fizikai és elektronikus hozzáférést.
4
Első használat előtt változtasd meg az alapértelmezett jelszavakat, és később rendszeresen cseréld őket. Távoli hozzáféréshez VPN szükséges.
Saját alkalmazási határok
A termék- és rendszerkézikönyv, valamint a használt I/O-modulok dokumentációja együtt alkalmazandó. Tartsd be a megengedett tápellátási, csatlakozási és környezeti feltételeket; a rendszertáp és a terepi ellátás eltérő áramköreit külön ellenőrizd.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
