Wago 750-362 Modbus TCP/UDP terepibusz-csatoló, 4. generáció, két Ethernet-interfész és integrált switch, DIP-kapcsolós IP-cím-beállítás
RRP:167 812 Ft
166 134 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
144 696 Ft
nettó 113 934 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

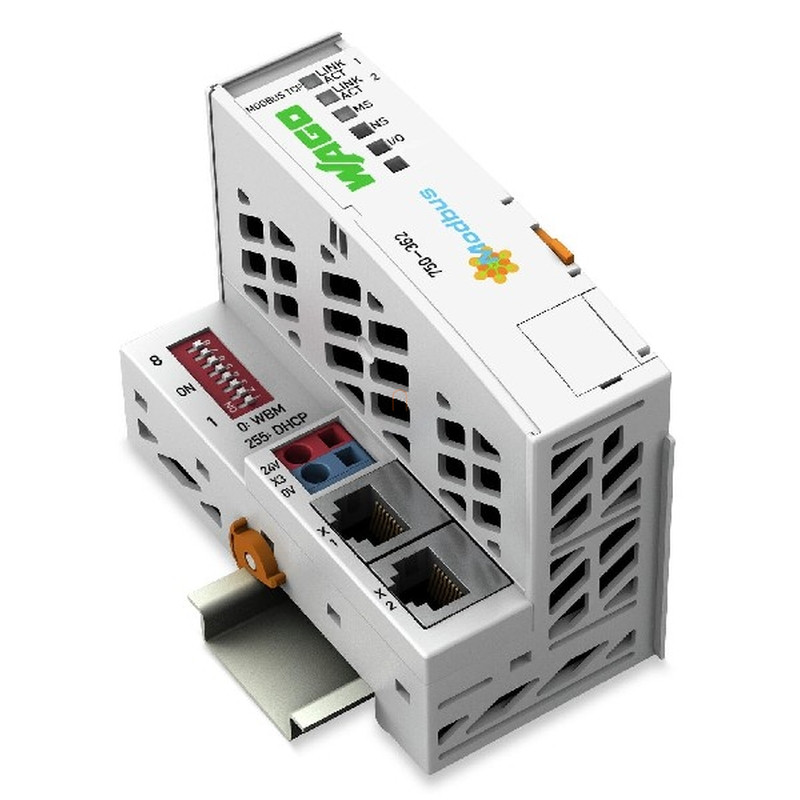

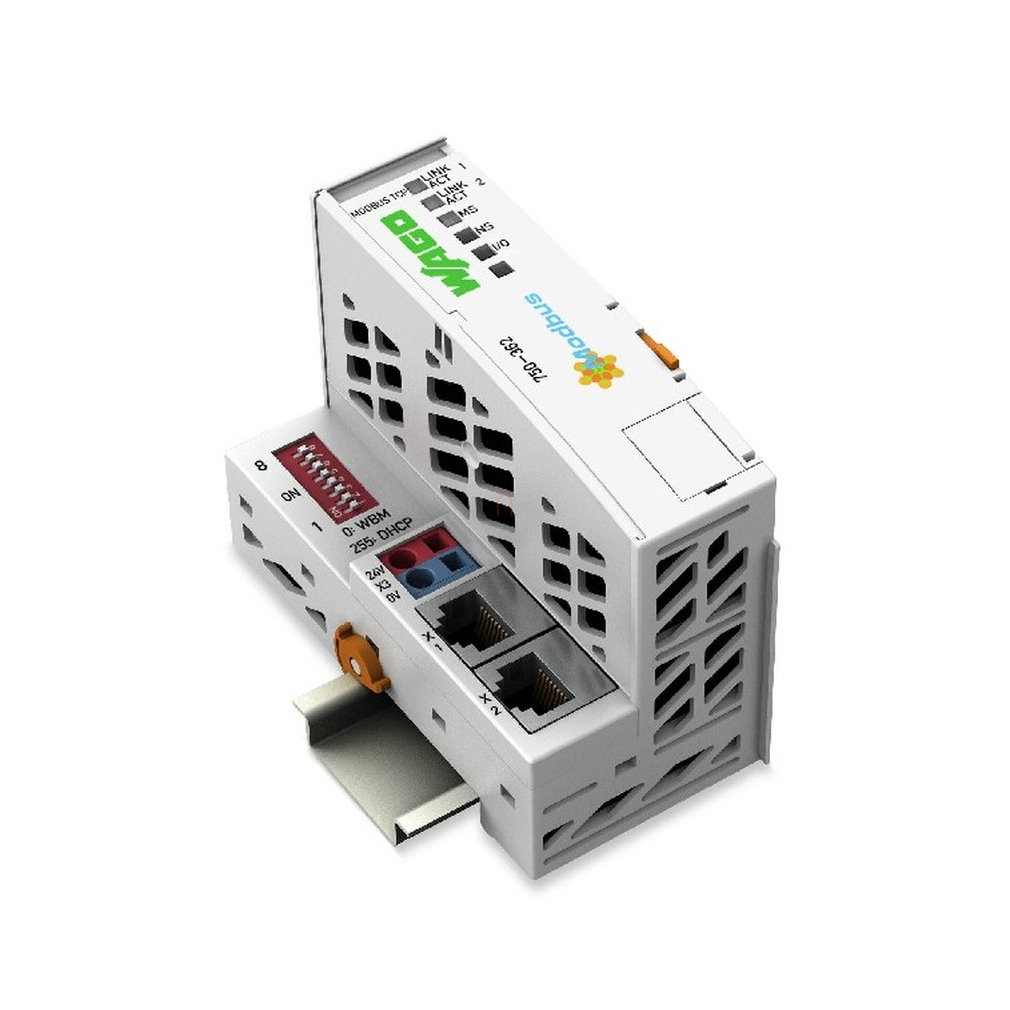

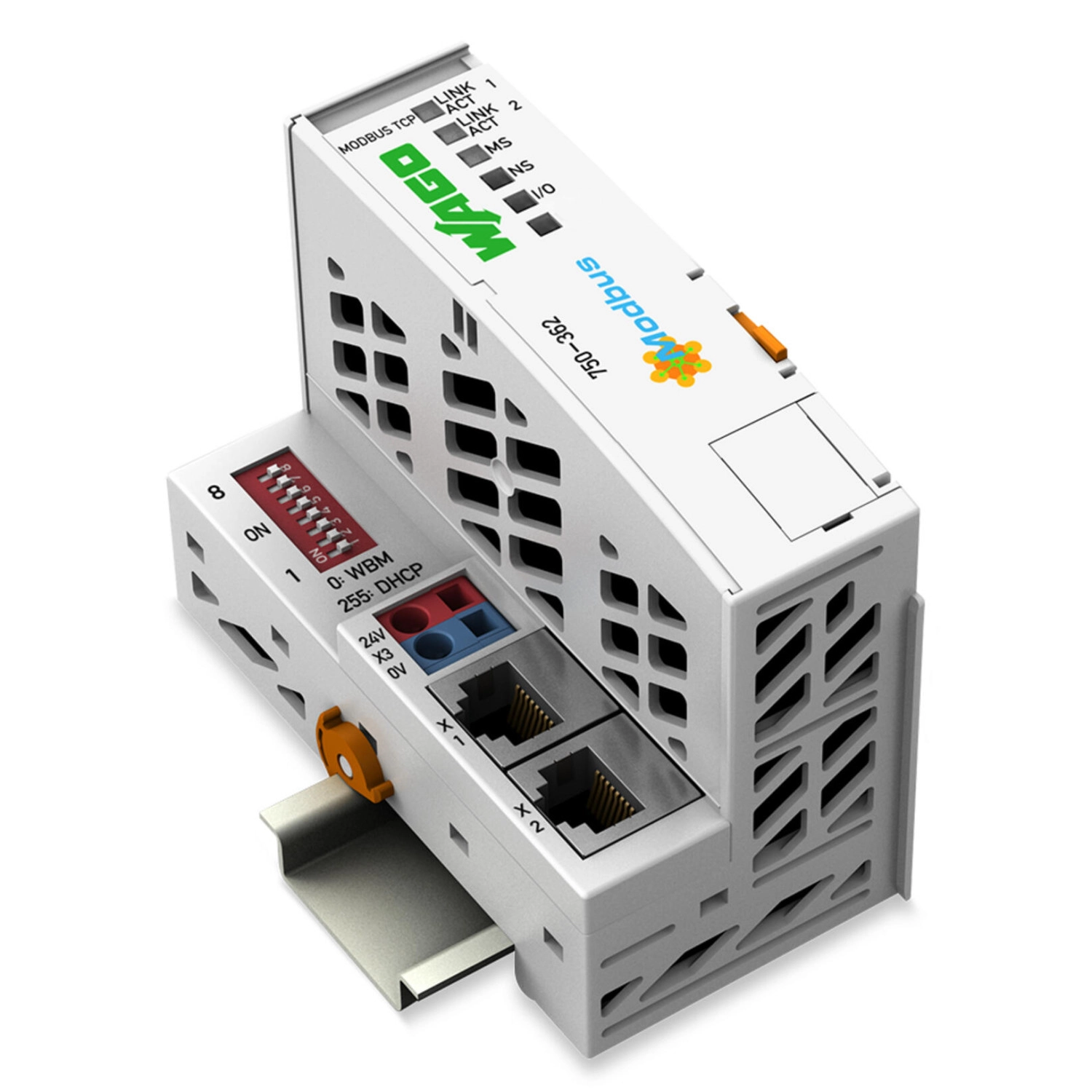

A 750-362 Modbus TCP/UDP terepibusz-csatoló csatlakoztatja a moduláris WAGO I/O rendszert az ETHERNET-hez. A terepibusz-csatoló felismeri a csatlakoztatott I/O modulokat, melyeket egy helyi folyamatképben (process image) képez le. A két ETHERNET interfész és az integrált switch lehetővé teszi a vonaltopológia kialakítását, így szükségtelenné válik a további hálózati eszközök (pl. switch-ek, hub-ok) alkalmazása. Mindegyik interfész támogatja az autonegotiation-t és az Auto MDI(X)-et. A DIP-kapcsolók segítségével meg lehet változtatni az IP-cím utolsó byte-ját, éppen ezért alkalmas az IP-cím beállítására (DHCP, BootP, statika). A csatolót úgy tervezték, hogy MODBUS-hálózatokban képes legyen terepibusz kommunikációra. Számos szabványos ETHERNET protokollt is támogat (pl. HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP). Integrált webszerver biztosítja a felhasználó számára a konfigurálási lehetőségeket, ugyanakkor megjeleníti a csatoló működési állapotára vonatkozó információkat is. A rendszer tápellátása közvetlenül a csatolóról történik. A terepi tápellátást külön betápmodul biztosítja.
A Wago 750-362 negyedik generációs Modbus TCP/UDP buszcsatoló. A moduláris WAGO I/O rendszert Ethernet-hálózathoz kapcsolja. Felismeri a csatlakoztatott I/O-modulokat és folyamatképet hoz létre. Két Ethernet-interfésze integrált switch segítségével vonaltopológiát tesz lehetővé; az IP-cím utolsó byte-ja DIP-kapcsolókkal állítható. A rendszert közvetlenül a csatoló táplálja, a terepi tápellátást külön betáplálómodul biztosítja.
Működés
| Funkció | A moduláris WAGO I/O rendszert Ethernet-hálózathoz kapcsolja. Felismeri a csatlakoztatott I/O-modulokat és folyamatképet hoz létre. Két Ethernet-interfésze integrált switch segítségével vonaltopológiát tesz lehetővé; az IP-cím utolsó byte-ja DIP-kapcsolókkal állítható. A rendszert közvetlenül a csatoló táplálja, a terepi tápellátást külön betáplálómodul biztosítja. |
|---|
Jeltechnika
| Kommunikáció | Modbus (TCP, UDP) |
|---|---|
| Ethernet-protokollok | HTTP(S) BootP DHCP DNS SNTP FTP(S) SNMP |
| Adatátviteli sebesség | 10/100 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | Csavart érpár S-UTP; 100 Ω; Cat. 5; max. 100 m vezetékhossz |
| Modulok száma csomópontonként (max.) | 250 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 1020 szó/1020 szó |
| Átviteli teljesítmény | D. osztály az EN 50173 szerint |

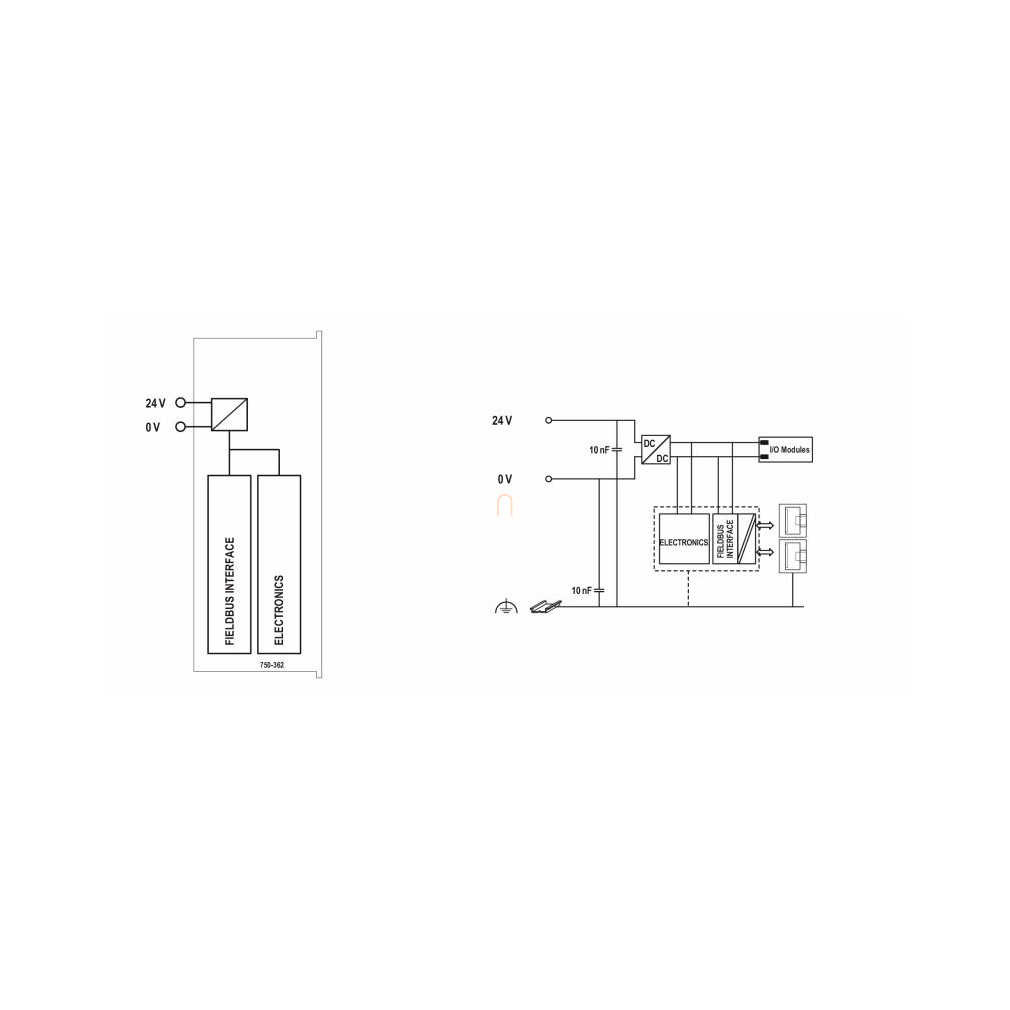

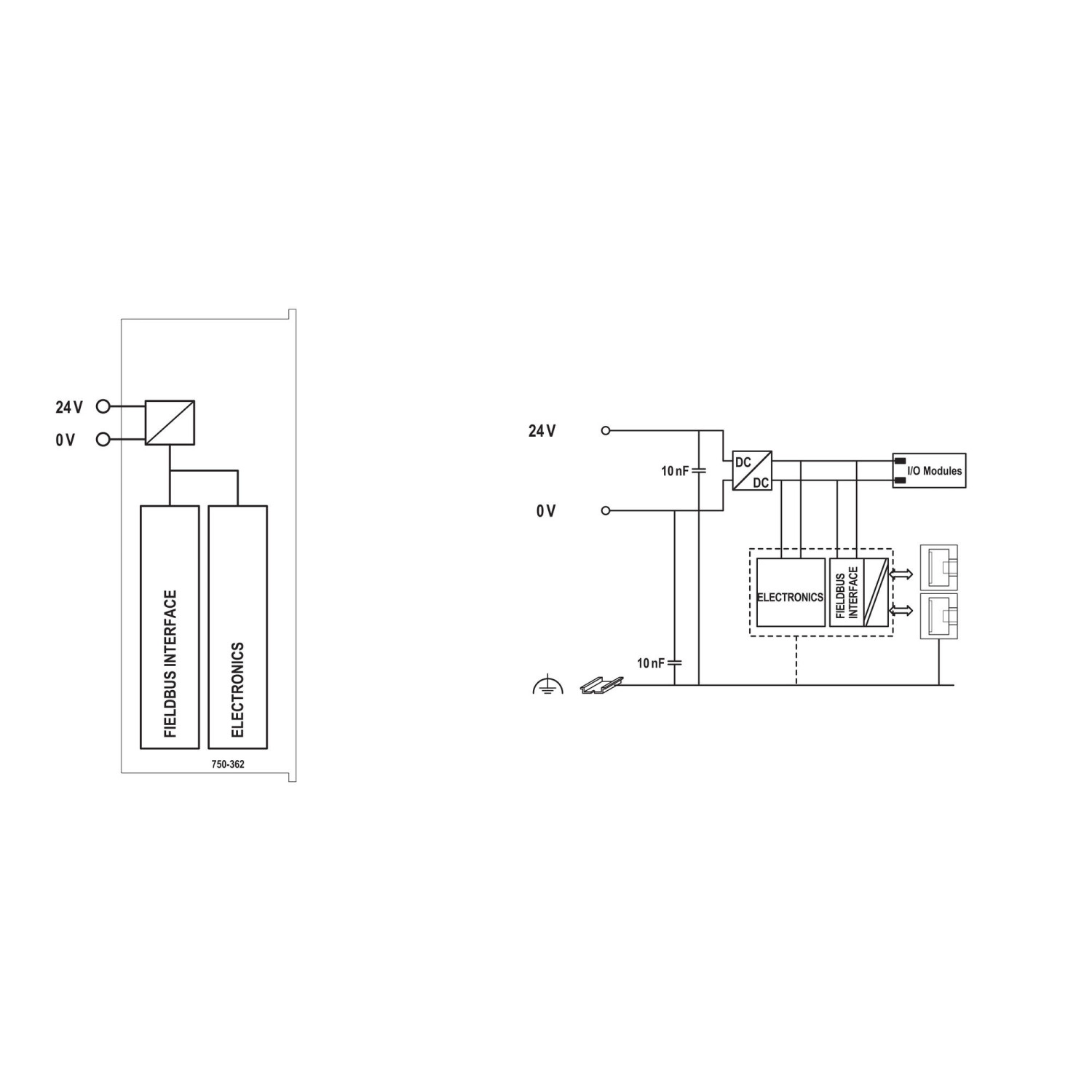

Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 350 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld LINK/ACT LED: 1–2. port kapcsolata; piros/zöld MS és NS LED: eszköz- és hálózati állapot; piros/zöld/narancssárga I/O LED: helyi adatbusz állapota. |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 280 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 90 % |
| Rendszertáp összárama | 700 mA |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer tápellátás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 49,5 mm / 1,949 inch |
| Magasság | 96,8 mm / 3,811 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,978 MJ |
| Tömeg | 104,8 g |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika: kommunikáció/terepibusz | Modbus (TCP, UDP): 2 x RJ-45 |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP |
| Csatlakozástechnika: eszközkonfiguráció | 1 x apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |

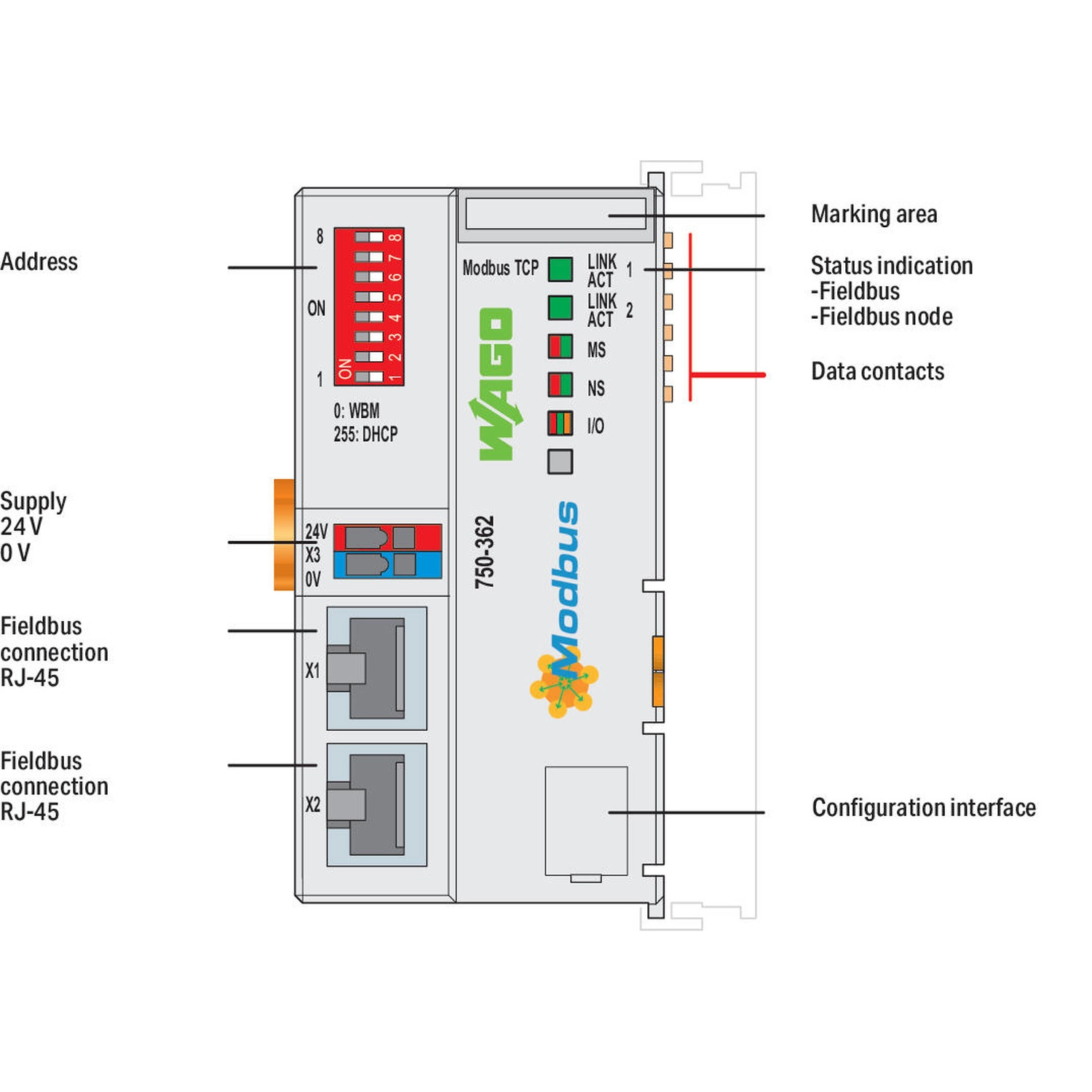

Csatlakozások azonosítása
| Rendszertáp | 24 V és 0 V; kétpólusú csatlakozás. |
|---|---|
| Hálózat | X1 és X2 RJ45 Ethernet-port. |
| Konfiguráció | Előlapi konfigurációs interfész. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-FBC750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) - E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 22-2219060 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 66711/A0 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| NK | Nippon Kaiji Kyokai Guidel. Perform. Type Approvals; TA25276M |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| KTL | Korea Testing Laboratory KOSHA Article 34, IEC60079-0 20-KA4BO-0109X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 7dbd990c-9145-44cc-998f-62145b9f3b1a |
| SCIP; Belgium | 20f84b10-ca34-4754-b1f0-67b174c49146 |
| SCIP; Bulgária | 71bf1d9d-4d2b-4336-82e8-91521b71418b |
| SCIP; Csehország | eb61966b-7e18-4138-a556-634437761695 |
| SCIP; Dánia | 161b6dc4-a919-454b-9323-be154ee0f466 |
| SCIP; Finnország | 74dc7a66-7bbe-4cfe-b7b2-4d622114673e |
| SCIP; Franciaország | 171767c6-91b9-441e-871e-ab6f16b332c1 |
| SCIP; Németország | 2b847584-6972-455c-82c6-0ce698ebabf5 |
| SCIP; Magyarország | b0897f12-2e87-4f53-86d3-db00b5db32ad |
| SCIP; Olaszország | 71b88009-091e-430c-8d3c-6e354d7a6ace |
| SCIP; Hollandia | f2a740d8-db78-4330-9003-7709ea7447d9 |
| SCIP; Lengyelország | f4c51d6f-b067-43e1-b1a0-d6b27c6a457c |
| SCIP; Románia | be47a11c-a22d-410e-b154-8a18e8b9b7f5 |
| SCIP; Svédország | 243efc53-a0f9-40ef-8e3e-a9510acf2d2e |
Gyártói kapcsolódó kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot vezesd a csatlakozás fölötti működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Ethernet és tápellátás
| Hálózat | Az RJ45 csatlakozás kizárólag LAN-hálózathoz használható, távközlési áramkörhöz nem. |
|---|---|
| Táplálási követelmény | A csatolóhoz kapcsolódó terepi jeleket és tápellátásokat SELV/PELV tápegységből kell táplálni. |
| Meleg felület | Magas környezeti hőmérsékleten történő működés után érintés előtt várd meg a lehűlést. |
| IP-cím | Az IP-cím utolsó byte-ját a DIP-kapcsolókkal lehet megváltoztatni. A rendszert a csatoló, a terepi oldalt külön betáplálómodul táplálja. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Melyik csatlakoztatási tartomány érvényes?
0,08 … 2,5 mm² / 28 … 14 AWG; csupaszolás: 8 … 9 mm / 0,31 … 0,35 inch.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-362
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
100 g/db
Cikkszám
4055143821421
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-362 Modbus TCP/UDP terepibusz-csatoló, 4. generáció, két Ethernet-interfész és integrált switch, DIP-kapcsolós IP-cím-beállítás műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-362 |
| GTIN / EAN | 4055143821421 |
| Terméktípus | Negyedik generációs Modbus TCP/UDP buszcsatoló |
Működés
| Funkció | A moduláris WAGO I/O rendszert Ethernet-hálózathoz kapcsolja. Felismeri a csatlakoztatott I/O-modulokat és folyamatképet hoz létre. Két Ethernet-interfésze integrált switch segítségével vonaltopológiát tesz lehetővé; az IP-cím utolsó byte-ja DIP-kapcsolókkal állítható. A rendszert közvetlenül a csatoló táplálja, a terepi tápellátást külön betáplálómodul biztosítja. |
|---|
Jeltechnika
| Kommunikáció | Modbus (TCP, UDP) |
|---|---|
| Ethernet-protokollok | HTTP(S) BootP DHCP DNS SNTP FTP(S) SNMP |
| Adatátviteli sebesség | 10/100 Mbit/s |
| Adatátviteli közeg (kommunikáció/terepibusz) | Csavart érpár S-UTP; 100 Ω; Cat. 5; max. 100 m vezetékhossz |
| Modulok száma csomópontonként (max.) | 250 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 1020 szó/1020 szó |
| Átviteli teljesítmény | D. osztály az EN 50173 szerint |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 350 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld LINK/ACT LED: 1–2. port kapcsolata; piros/zöld MS és NS LED: eszköz- és hálózati állapot; piros/zöld/narancssárga I/O LED: helyi adatbusz állapota. |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 280 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 90 % |
| Rendszertáp összárama | 700 mA |
Csatlakozás és kialakítás
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer tápellátás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 49,5 mm / 1,949 inch |
| Magasság | 96,8 mm / 3,811 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,978 MJ |
| Tömeg | 104,8 g |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika: kommunikáció/terepibusz | Modbus (TCP, UDP): 2 x RJ-45 |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP |
| Csatlakozástechnika: eszközkonfiguráció | 1 x apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Csatlakozások azonosítása
| Rendszertáp | 24 V és 0 V; kétpólusú csatlakozás. |
|---|---|
| Hálózat | X1 és X2 RJ45 Ethernet-port. |
| Konfiguráció | Előlapi konfigurációs interfész. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-FBC750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) - E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 22-2219060 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 66711/A0 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| NK | Nippon Kaiji Kyokai Guidel. Perform. Type Approvals; TA25276M |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| KTL | Korea Testing Laboratory KOSHA Article 34, IEC60079-0 20-KA4BO-0109X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2’,6,6’-tetrabróm-4,4’-izopropilidén-difenol; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 7dbd990c-9145-44cc-998f-62145b9f3b1a |
| SCIP; Belgium | 20f84b10-ca34-4754-b1f0-67b174c49146 |
| SCIP; Bulgária | 71bf1d9d-4d2b-4336-82e8-91521b71418b |
| SCIP; Csehország | eb61966b-7e18-4138-a556-634437761695 |
| SCIP; Dánia | 161b6dc4-a919-454b-9323-be154ee0f466 |
| SCIP; Finnország | 74dc7a66-7bbe-4cfe-b7b2-4d622114673e |
| SCIP; Franciaország | 171767c6-91b9-441e-871e-ab6f16b332c1 |
| SCIP; Németország | 2b847584-6972-455c-82c6-0ce698ebabf5 |
| SCIP; Magyarország | b0897f12-2e87-4f53-86d3-db00b5db32ad |
| SCIP; Olaszország | 71b88009-091e-430c-8d3c-6e354d7a6ace |
| SCIP; Hollandia | f2a740d8-db78-4330-9003-7709ea7447d9 |
| SCIP; Lengyelország | f4c51d6f-b067-43e1-b1a0-d6b27c6a457c |
| SCIP; Románia | be47a11c-a22d-410e-b154-8a18e8b9b7f5 |
| SCIP; Svédország | 243efc53-a0f9-40ef-8e3e-a9510acf2d2e |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85176200000 |
| UNSPSC | 32151705 |
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 9.0 | 27-24-26-07 |
| ETIM 9.0 | EC001603 |
| ETIM 10.0 | EC001603 |
| ECCN | NO US CLASSIFICATION |
Gyártói kapcsolódó kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-979/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-979/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-979/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-979/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; döntött; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-977/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22 |
| 750-978/000-011 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 22; Tehermentesítő |
| 750-977/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24 |
| 750-978/000-021 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568A; AWG 24; Tehermentesítő |
| 750-977/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22 |
| 750-978/000-012 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 22; Tehermentesítő |
| 750-977/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24 |
| 750-978/000-022 | ETHERNET Csatlakozó; RJ-45; Cat. 6A; egyenes; Kódolás T568B; AWG 24; Tehermentesítő |
| 750-975 | ETHERNET RJ-45 csatlakozó IP20; ETHERNET 10/100 Mbit/s; terepi szereléshez |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot vezesd a csatlakozás fölötti működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Ethernet és tápellátás
| Hálózat | Az RJ45 csatlakozás kizárólag LAN-hálózathoz használható, távközlési áramkörhöz nem. |
|---|---|
| Táplálási követelmény | A csatolóhoz kapcsolódó terepi jeleket és tápellátásokat SELV/PELV tápegységből kell táplálni. |
| Meleg felület | Magas környezeti hőmérsékleten történő működés után érintés előtt várd meg a lehűlést. |
| IP-cím | Az IP-cím utolsó byte-ját a DIP-kapcsolókkal lehet megváltoztatni. A rendszert a csatoló, a terepi oldalt külön betáplálómodul táplálja. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-362 Modbus TCP/UDP terepibusz-csatoló, 4. generáció, két Ethernet-interfész és integrált switch, DIP-kapcsolós IP-cím-beállítás használati útmutató
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás és karbantartás előtt minden tápforrást kapcsolj ki. |
|---|---|
| Beépítési környezet | A nyitott kialakítású készüléket megfelelő házba vagy szekrénybe építsd. A burkolat biztosítsa az érintésvédelmet, a mechanikai stabilitást, az UV-védelmet, a szennyezettségi fok betartását és a tűz továbbterjedésének megakadályozását; csak feljogosított személy férhessen hozzá, szerszámos nyitással. |
| Vezetékezés és védelem | A bekötést a kapocskiosztás, a vonatkozó szabványok és EMC-előírások szerint végezd; a rendszeroldalon megfelelő leválasztásról és túláramvédelemről gondoskodj. |
| Sérülés és polaritás | A sérült vagy hibás készüléket cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását. |
| ESD és szennyeződés | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. Tiszta szerszámmal dolgozz; kontaktsprayt ne használj. A beszivárgó vagy szigetelő hatású anyagoktól megfelelő burkolattal védd a készüléket. |
Vezeték-előkészítés
| Vezetékfajták | Tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Áramterhelés | A keresztmetszetet a tényleges legnagyobb áramterheléshez is méretezd; a csatlakoztatható tartomány a kapocs mechanikai befogadóképessége. |
CAGE CLAMP vezetékcsatlakoztatás
| Kapocspontonkénti vezetőszám | Egy CAGE CLAMP kapocsba egy vezetőt csatlakoztass. Több vezető elágaztatását külön, megelőző elosztókapcsokkal alakítsd ki. |
|---|---|
| 1. Nyitás | A működtetőszerszámot vezesd a csatlakozás fölötti működtetőnyílásba, és nyisd a kapcsot. |
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó vezetéknyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Ethernet és tápellátás
| Hálózat | Az RJ45 csatlakozás kizárólag LAN-hálózathoz használható, távközlési áramkörhöz nem. |
|---|---|
| Táplálási követelmény | A csatolóhoz kapcsolódó terepi jeleket és tápellátásokat SELV/PELV tápegységből kell táplálni. |
| Meleg felület | Magas környezeti hőmérsékleten történő működés után érintés előtt várd meg a lehűlést. |
| IP-cím | Az IP-cím utolsó byte-ját a DIP-kapcsolókkal lehet megváltoztatni. A rendszert a csatoló, a terepi oldalt külön betáplálómodul táplálja. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
