Ennek a digitális bemeneti/kimeneti modulnak nyolc bemeneti és nyolc kimeneti csatornája van és mindössze 12 mm (0,47 inch) széles. Bináris vezérlőjeleket kap a digitális terepi eszközöktől és továbbítja őket a csatlakoztatott aktorokhoz (pl. mágnesszelepekhez, kontaktorokhoz, jelátvivőkhöz, relékhez és más elektromos terhelésekhez). A modul Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik, amely lehetővé teszi tömör vezetékek csatlakoztatását az egységbe történő egyszerű benyomással. Zöld LED jelzi minden egyes csatorna állapotát. A terepi és rendszerszintek elektromosan leválasztottak. Egy 2,5 mm-es pengével rendelkező működtetőszerszám (210-719) szükséges a Push-in CAGE CLAMP® csatlakozás oldásához.

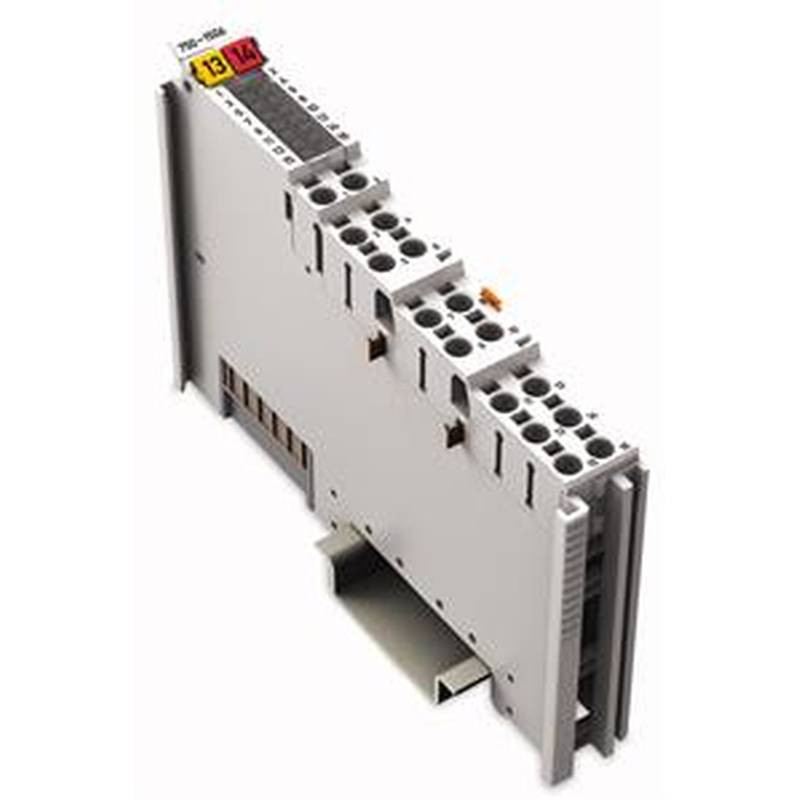

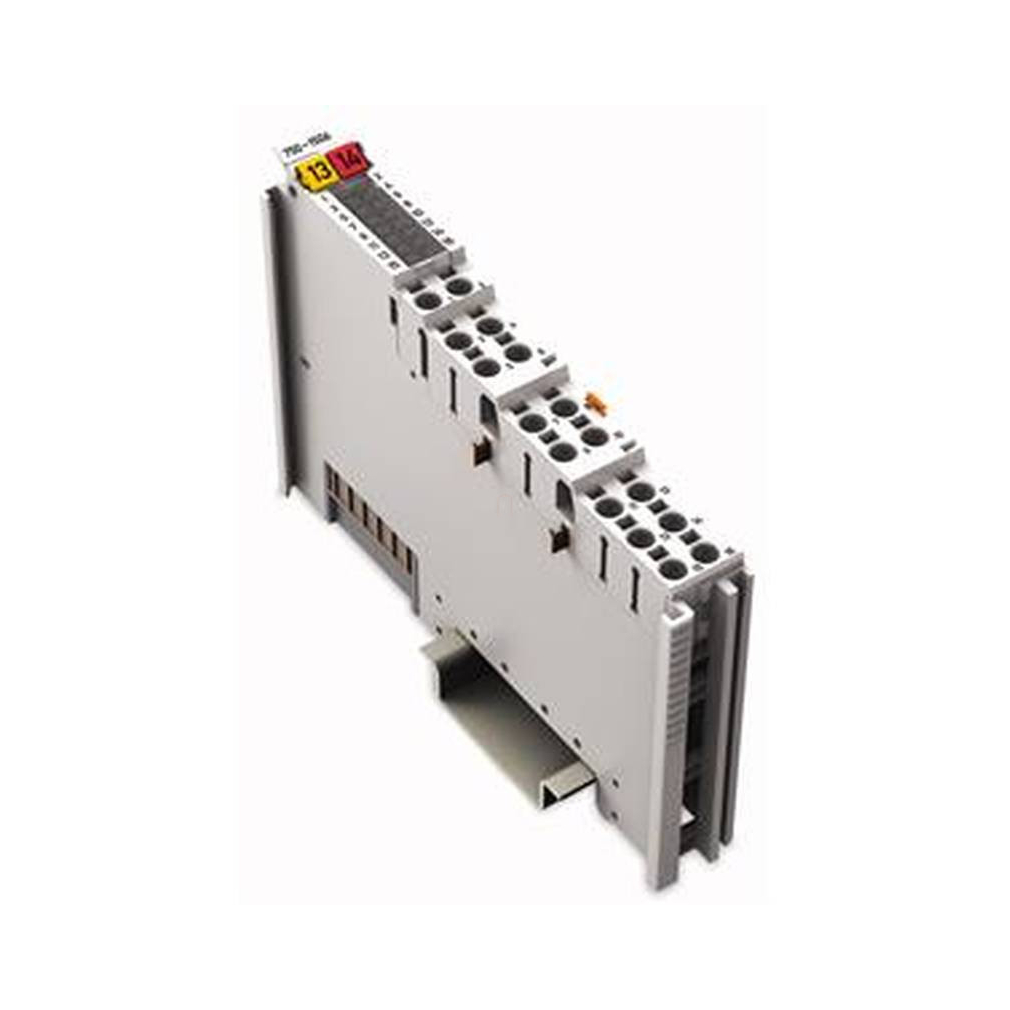

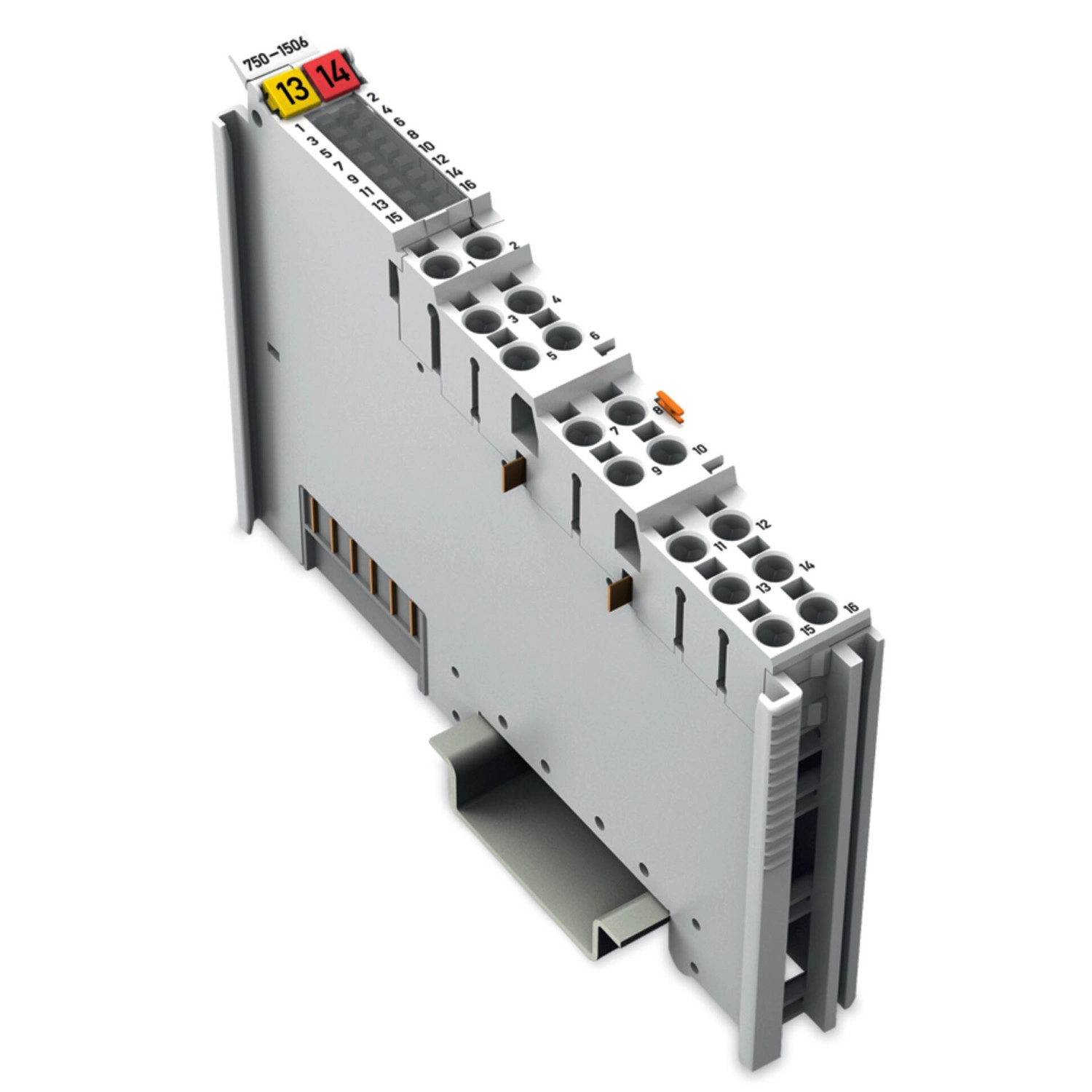

A Wago 750-1506 nyolc bemenetes és nyolc kimenetes digitális I/O-modul. Nyolc bemenetet és nyolc, csatornánként 0,5 A-es rövidzárvédett kimenetet biztosít, 24 V DC jelekkel. A 16 jelkapocs Push-in CAGE CLAMP kialakítású. A terepi és rendszerszint elektromosan leválasztott.
Villamos és működési adatok
| Digitális bemenetek száma | 8 |
|---|---|
| Digitális kimenetek száma | 8 |
| Csatornák száma összesen (modul) | 16 |
| Jeltípus | Digitális |
| Feszültségjel típusa | 24 VDC |
| Szenzorcsatlakozás | 8 x (1 vezetékes) |
| Aktorcsatlakozás | 8 x (1 vezetékes) |
| Bemeneti karakterisztika | pozitív logikájú kapcsolás |
| Kimeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti szűrő (digitális) | 3 ms |
| Bemeneti áram csatornánként jelekhez (1) (ált.) | 2,4 mA |
| A jel feszültségtartománya (0) | −3 … +5 VDC |
| A jel feszültségtartománya (1) | 15 … 30 VDC |
| Bemeneti adatszélesség (belső) (max.) | 8 bit |
| Kimeneti adatszélesség (belső) (max.) | 8 bit |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 30 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |

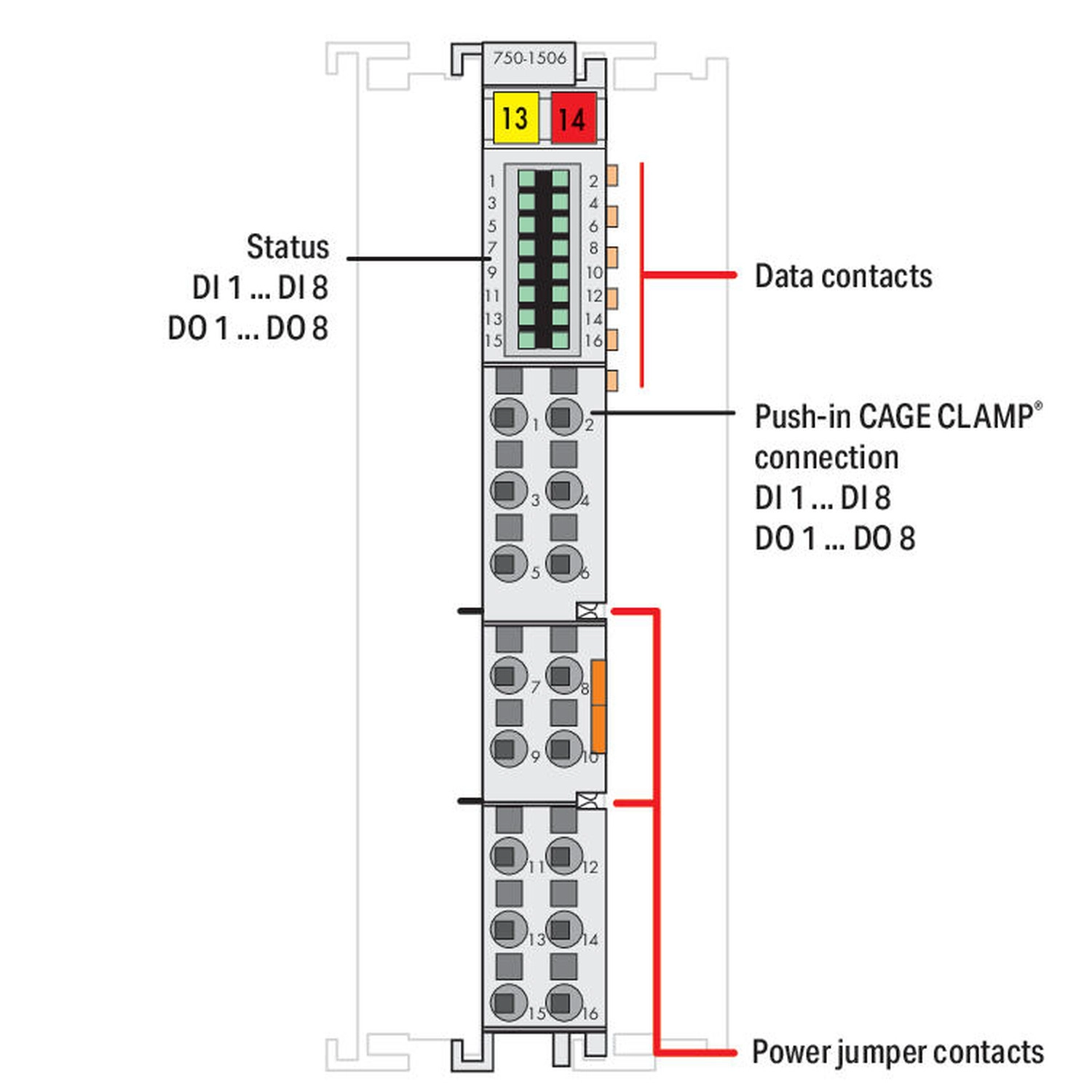

| Indikátorok | Zöld 1–8: DI1–DI8; zöld 9–16: DO1–DO8 |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kimeneti áram csatornánként | 0,5 A |
| Kimeneti áram | rövidzárvédett |
| Terhelés típusa | Ohmos, induktív, lámpaterhelés |
| Kapcsolási frekvencia (max.) | 1 kHz |
| Terepi áramfelvétel külső terhelés nélkül | 16 mA |
| Bemeneti áram csatornánként jelekhez (0) (ált.) | 0,6 mA |
| Csatornánkénti bemeneti áram a jelhez (1) (min.) | 2,2 mA |
| Csatornánkénti bemeneti áram a jelhez (1) max. | 2,5 mA |

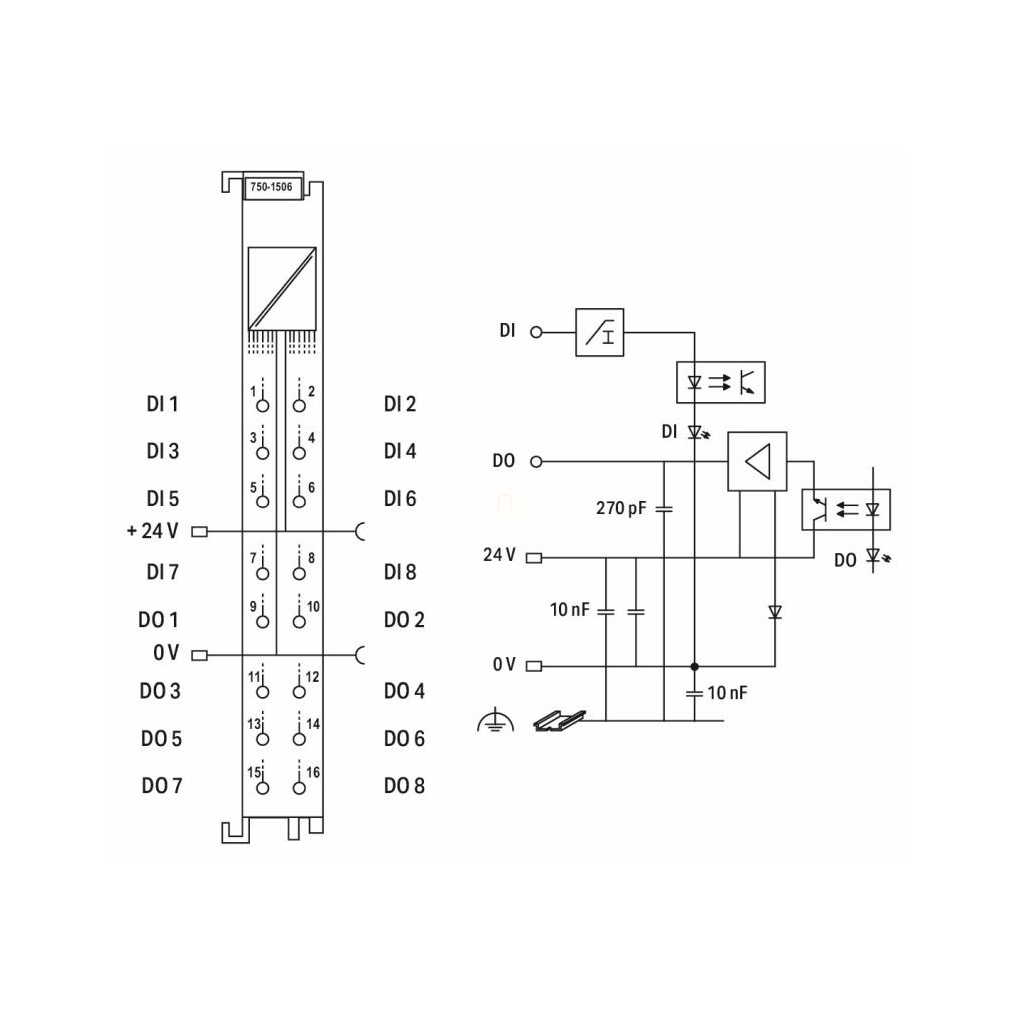

Rajzi kapocskiosztás és folyamatkép

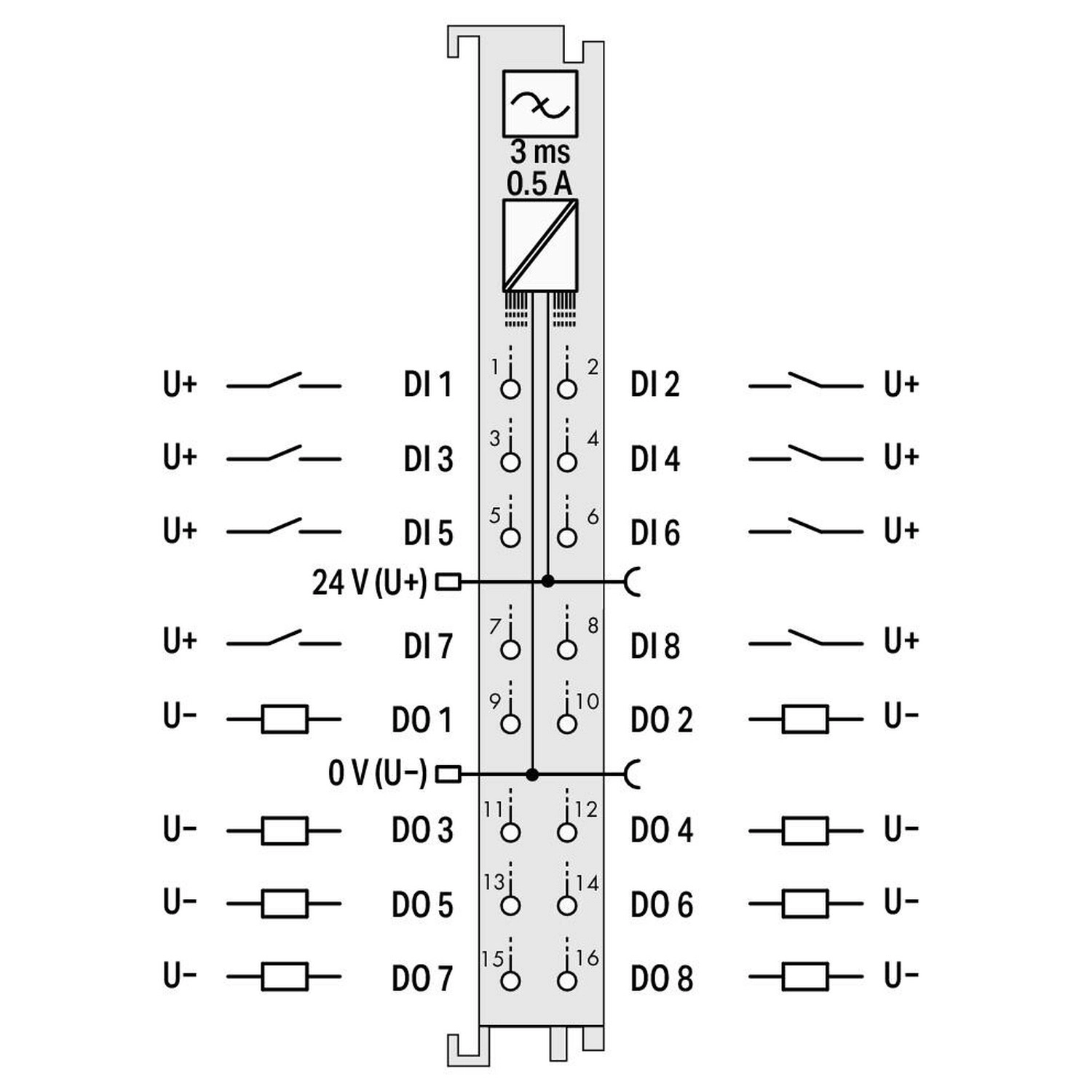

| Bemeneti jelkapcsok | 1–8: DI1–DI8, azonos sorrendben. |
|---|---|
| Kimeneti jelkapcsok | 9–16: DO1–DO8, azonos sorrendben. |
| Terepi táp továbbítása | Két bejövő késes és két kimenő rugós tápsínérintkező; 10 A. |
| Folyamatkép | Bemeneti bájt B0–B7: DI1–DI8; kimeneti bájt B0–B7: DO1–DO8. |

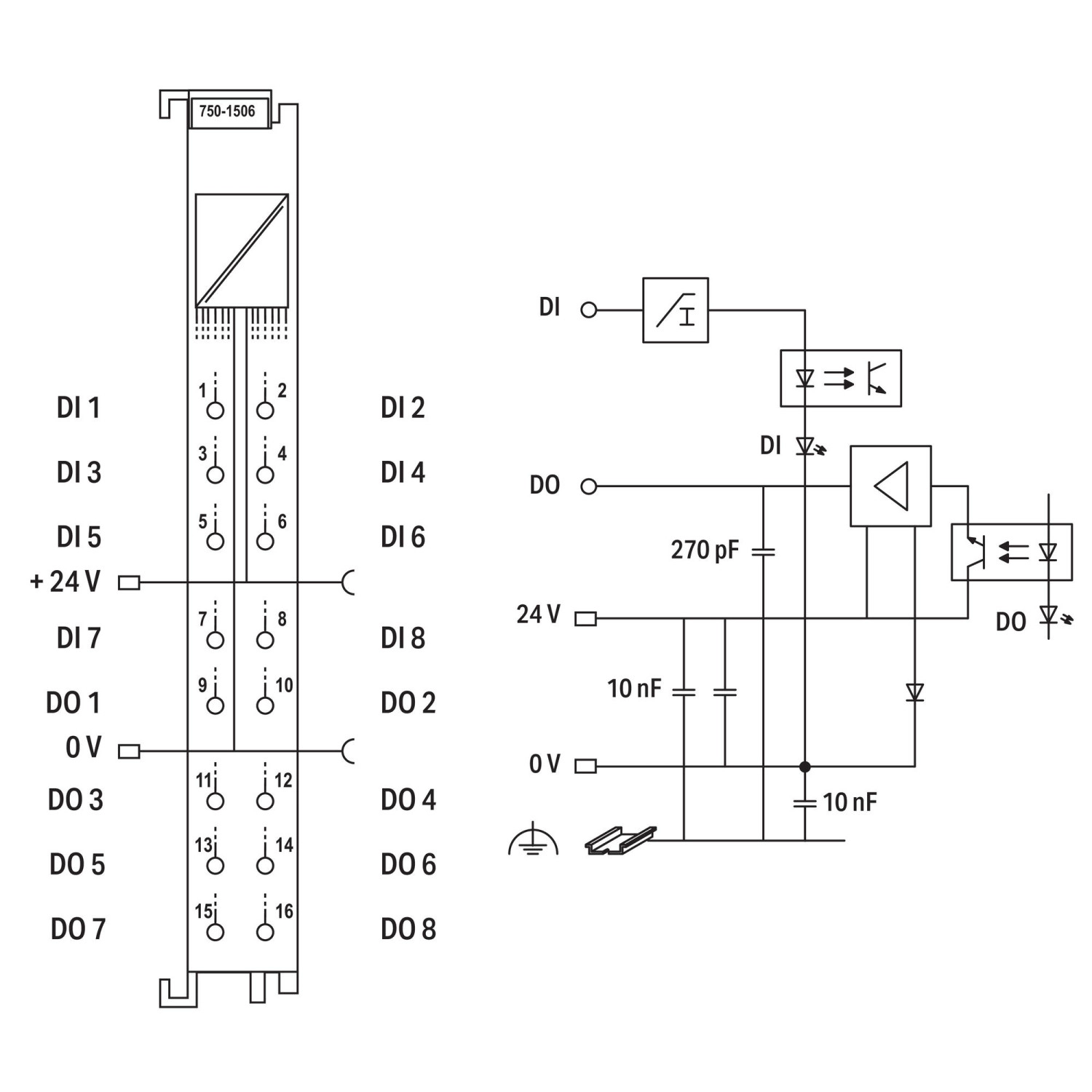

| Belső kapcsolási rajz elemei | 270 pF; három 10 nF; belső szűrőelemek, nem külső terhelési határértékek. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 16 x Push-in CAGE CLAMP® (bemenetek/kimenetek) |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,007 MJ |
| Tömeg | 47,4 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DI0750 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| UL, veszélyes környezet | UL121201; E198726 |
| ABS | 25-0415412 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505; Ex piktogram. Tanúsítói jelölések, nem külön villamos terhelhetőségek. |
Szerelési és működési feltételek
| Kompatibilitás | A WAGO I/O System 750/753 fejállomásaival használható. |
|---|---|
| Mechanikai sorrend | A megelőző egységnek legalább két nyitott hornyot kell biztosítania a késes tápsínérintkezők befogadásához. |
| Működtetőszerszám | 210-719; 2,5 mm élű csavarhúzó a Push-in CAGE CLAMP nyitásához. |
| Túlterhelés elleni védelem | Biztosítós tápmodul, például 750-601 vagy 750-610. |
| Induktív terhelés | A terheléssel párhuzamos megfelelő védőáramkör, például szabadonfutó dióda korlátozza a lekapcsoláskori indukciós feszültséget. |
| Opcionális potenciálelosztók | 750-1605; 750-1606; 750-1607. |
Biztonsági alkalmazás külön feltételei
| Biztonsági alkalmazás hatóköre | A modul visszahatásmentes használatra alkalmas biztonsági körben; a terepi ellátás biztonsági kapcsolókészülékkel történő lekapcsolásakor önálló aktív biztonsági funkciót nem lát el. Szakszerű alkalmazás esetén nem módosítja a kör elért SIL-, PL- vagy kategóriaszintjét. |
|---|---|
| Kizárólag biztonsági alkalmazásban: táp és burkolat | 24 V SELV/PELV tápegység; a terepi tápfeszültség hibában is kisebb mint 32 V, aktív feszültségkorlátozással vagy egyenértékű megoldással. Legalább IP54 védettségű kapcsolószekrény vagy doboz kötelező. |
| Kizárólag biztonsági alkalmazásban: hibás visszatáplálás kizárása | A kimenetre 24 V tápot kapcsolni tilos. A csoportot egyetlen biztonsági kapcsolókészülék táplálhatja. A visszatáplálást és külön modulok kimenetei közötti rövidzárlatot meg kell akadályozni; ezeket a rendszer nem ismeri fel. |
| Kizárólag biztonsági alkalmazásban: külső feszültség hibakizárása | EN ISO13849-2 szerint a kábeleket elkülönítetten kell vezetni és külső mechanikai károsodás ellen védeni, például kábelcsatornával. |
| Kizárólag biztonsági alkalmazásban: potenciálcsoport táplálása | Csak 750-601, 750-602 vagy 750-626 táplálhatja; a csoport végére tápmodul vagy tápsínérintkező nélküli 750-616 távtartó modul szükséges. |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; ólom; ólom-monoxid; difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Austria) | 8e6c41df-7baf-4178-a64d-6cc37daff9e3 |
| SCIP-bejelentés (Belgium) | 7159b8fa-307a-4ef3-8fcf-70f78f33bb3c |
| SCIP-bejelentés (Bulgaria) | a1662001-d4c3-4fea-ab05-4daf020c4e7c |
| SCIP-bejelentés (Czech Republic) | e2396461-e1ec-4c83-9fcc-4c88519d7822 |
| SCIP-bejelentés (Denmark) | b0edbb1d-c5d4-4992-be7c-952a95060ea1 |
| SCIP-bejelentés (Finland) | 2872cf87-0b87-4286-a19c-d55aee25afaf |
| SCIP-bejelentés (France) | c32073f6-8d5b-414f-a139-3426c99ff601 |
| SCIP-bejelentés (Germany) | a1116843-c5a9-4f67-b534-b23555a5b061 |
| SCIP-bejelentés (Hungary) | dab1854e-9cab-45ba-a486-c056fa37becf |
| SCIP-bejelentés (Italy) | ad32464f-859e-4c30-b232-d24b0d58aa2b |
| SCIP-bejelentés (Netherlands) | e6c3bcb7-e16f-4f26-9462-9d4ceeadb2a7 |
| SCIP-bejelentés (Poland) | 7ca883e9-f8ea-45a0-a4ba-a74ef7c632a3 |
| SCIP-bejelentés (Romania) | df5fbc93-4572-4a46-b387-e4cf36268b75 |
| SCIP-bejelentés (Sweden) | cc79a74b-9dec-499f-8dc7-5f29fadb4912 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány be- és kimenete van?
Nyolc bemenet és nyolc kimenet, összesen 16 csatorna.
Milyen csatlakozást használ?
Push-in CAGE CLAMP.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-1506
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
49 g/db
Cikkszám
4045454905545
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-1506 8 csatornás digitális be-/kimenet, 24 VDC, 0,5 A műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-1506 |
| GTIN / EAN | 4045454905545 |
| Terméktípus | Nyolc bemenetes és nyolc kimenetes digitális I/O-modul |
Villamos és működési adatok
| Digitális bemenetek száma | 8 |
|---|---|
| Digitális kimenetek száma | 8 |
| Csatornák száma összesen (modul) | 16 |
| Jeltípus | Digitális |
| Feszültségjel típusa | 24 VDC |
| Szenzorcsatlakozás | 8 x (1 vezetékes) |
| Aktorcsatlakozás | 8 x (1 vezetékes) |
| Bemeneti karakterisztika | pozitív logikájú kapcsolás |
| Kimeneti karakterisztika | pozitív logikájú kapcsolás |
| Bemeneti szűrő (digitális) | 3 ms |
| Bemeneti áram csatornánként jelekhez (1) (ált.) | 2,4 mA |
| A jel feszültségtartománya (0) | −3 … +5 VDC |
| A jel feszültségtartománya (1) | 15 … 30 VDC |
| Bemeneti adatszélesség (belső) (max.) | 8 bit |
| Kimeneti adatszélesség (belső) (max.) | 8 bit |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 30 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld 1–8: DI1–DI8; zöld 9–16: DO1–DO8 |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kimeneti áram csatornánként | 0,5 A |
| Kimeneti áram | rövidzárvédett |
| Terhelés típusa | Ohmos, induktív, lámpaterhelés |
| Kapcsolási frekvencia (max.) | 1 kHz |
| Terepi áramfelvétel külső terhelés nélkül | 16 mA |
| Bemeneti áram csatornánként jelekhez (0) (ált.) | 0,6 mA |
| Csatornánkénti bemeneti áram a jelhez (1) (min.) | 2,2 mA |
| Csatornánkénti bemeneti áram a jelhez (1) max. | 2,5 mA |
Rajzi kapocskiosztás és folyamatkép
| Bemeneti jelkapcsok | 1–8: DI1–DI8, azonos sorrendben. |
|---|---|
| Kimeneti jelkapcsok | 9–16: DO1–DO8, azonos sorrendben. |
| Terepi táp továbbítása | Két bejövő késes és két kimenő rugós tápsínérintkező; 10 A. |
| Folyamatkép | Bemeneti bájt B0–B7: DI1–DI8; kimeneti bájt B0–B7: DO1–DO8. |
| Belső kapcsolási rajz elemei | 270 pF; három 10 nF; belső szűrőelemek, nem külső terhelési határértékek. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 16 x Push-in CAGE CLAMP® (bemenetek/kimenetek) |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,007 MJ |
| Tömeg | 47,4 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DI0750 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| UL, veszélyes környezet | UL121201; E198726 |
| ABS | 25-0415412 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505; Ex piktogram. Tanúsítói jelölések, nem külön villamos terhelhetőségek. |
Szerelési és működési feltételek
| Kompatibilitás | A WAGO I/O System 750/753 fejállomásaival használható. |
|---|---|
| Mechanikai sorrend | A megelőző egységnek legalább két nyitott hornyot kell biztosítania a késes tápsínérintkezők befogadásához. |
| Működtetőszerszám | 210-719; 2,5 mm élű csavarhúzó a Push-in CAGE CLAMP nyitásához. |
| Túlterhelés elleni védelem | Biztosítós tápmodul, például 750-601 vagy 750-610. |
| Induktív terhelés | A terheléssel párhuzamos megfelelő védőáramkör, például szabadonfutó dióda korlátozza a lekapcsoláskori indukciós feszültséget. |
| Opcionális potenciálelosztók | 750-1605; 750-1606; 750-1607. |
Biztonsági alkalmazás külön feltételei
| Biztonsági alkalmazás hatóköre | A modul visszahatásmentes használatra alkalmas biztonsági körben; a terepi ellátás biztonsági kapcsolókészülékkel történő lekapcsolásakor önálló aktív biztonsági funkciót nem lát el. Szakszerű alkalmazás esetén nem módosítja a kör elért SIL-, PL- vagy kategóriaszintjét. |
|---|---|
| Kizárólag biztonsági alkalmazásban: táp és burkolat | 24 V SELV/PELV tápegység; a terepi tápfeszültség hibában is kisebb mint 32 V, aktív feszültségkorlátozással vagy egyenértékű megoldással. Legalább IP54 védettségű kapcsolószekrény vagy doboz kötelező. |
| Kizárólag biztonsági alkalmazásban: hibás visszatáplálás kizárása | A kimenetre 24 V tápot kapcsolni tilos. A csoportot egyetlen biztonsági kapcsolókészülék táplálhatja. A visszatáplálást és külön modulok kimenetei közötti rövidzárlatot meg kell akadályozni; ezeket a rendszer nem ismeri fel. |
| Kizárólag biztonsági alkalmazásban: külső feszültség hibakizárása | EN ISO13849-2 szerint a kábeleket elkülönítetten kell vezetni és külső mechanikai károsodás ellen védeni, például kábelcsatornával. |
| Kizárólag biztonsági alkalmazásban: potenciálcsoport táplálása | Csak 750-601, 750-602 vagy 750-626 táplálhatja; a csoport végére tápmodul vagy tápsínérintkező nélküli 750-616 távtartó modul szükséges. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85371098990 |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 9.0 | 27-24-26-04 |
| ETIM 9.0 | EC001599 |
| ETIM 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; ólom; ólom-monoxid; difenil(2,4,6-trimetil-benzoil)-foszfin-oxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Austria) | 8e6c41df-7baf-4178-a64d-6cc37daff9e3 |
| SCIP-bejelentés (Belgium) | 7159b8fa-307a-4ef3-8fcf-70f78f33bb3c |
| SCIP-bejelentés (Bulgaria) | a1662001-d4c3-4fea-ab05-4daf020c4e7c |
| SCIP-bejelentés (Czech Republic) | e2396461-e1ec-4c83-9fcc-4c88519d7822 |
| SCIP-bejelentés (Denmark) | b0edbb1d-c5d4-4992-be7c-952a95060ea1 |
| SCIP-bejelentés (Finland) | 2872cf87-0b87-4286-a19c-d55aee25afaf |
| SCIP-bejelentés (France) | c32073f6-8d5b-414f-a139-3426c99ff601 |
| SCIP-bejelentés (Germany) | a1116843-c5a9-4f67-b534-b23555a5b061 |
| SCIP-bejelentés (Hungary) | dab1854e-9cab-45ba-a486-c056fa37becf |
| SCIP-bejelentés (Italy) | ad32464f-859e-4c30-b232-d24b0d58aa2b |
| SCIP-bejelentés (Netherlands) | e6c3bcb7-e16f-4f26-9462-9d4ceeadb2a7 |
| SCIP-bejelentés (Poland) | 7ca883e9-f8ea-45a0-a4ba-a74ef7c632a3 |
| SCIP-bejelentés (Romania) | df5fbc93-4572-4a46-b387-e4cf36268b75 |
| SCIP-bejelentés (Sweden) | cc79a74b-9dec-499f-8dc7-5f29fadb4912 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 25.10.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-1506 8 csatornás digitális be-/kimenet, 24 VDC, 0,5 A használati útmutató
Biztonság és előkészítés
1
A szerelést és üzembe helyezést megfelelően képzett villamos szakember végezze. A használt csatoló/vezérlő saját dokumentációját is figyelembe kell venni.
2
Minden tápforrást kapcsolj le szerelés, bekötés, hibakeresés és karbantartás előtt; ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást.
3
A nyitott rendszert megfelelő szekrénybe, burkolatba vagy villamos üzemi helyiségbe szereld, csak jogosult személyek számára hozzáférhetően. Száraz beltéri alkalmazásra készült; víz ellen az IP20 nem véd.
4
Lakókörnyezetben, üzleti vagy kereskedelmi térben csak a szükséges zavarkibocsátási határértékek teljesülése mellett alkalmazható a rendszer.
5
Biztosíts megfelelő földelést és kifogástalan villamos kapcsolatot a DIN-sín és a keret/burkolat között; veszélyes aktív feszültség használatakor a DIN-sínt PE-re kell kötni.
6
Tartsd be az ESD-védelmet: a személyzet, munkahely és csomagolás megfelelő földelését. Ne érintsd az adatérintkezőket, és ne tedd a készüléket az adat- vagy tápsínérintkezőkre.
7
Sérült vagy deformált érintkezős készüléket ne helyezz üzembe. A házat ne nyisd ki, és védd a rendszert vezető szennyeződésektől, aeroszoltól, szilikontól és trigliceridektől; szükség esetén ezeknek ellenálló burkolatot alkalmazz.
8
A rendszer- és terepi tápellátás összáramát külön ellenőrizd; szükség esetén további tápmodult és megfelelő túláramvédelmet kell alkalmazni. A különböző potenciálcsoportok tápfeszültsége az összes érintett modulhoz megfelelő legyen.
Kontaktspray használata tilos. A ház és szennyezett érintkezők propanollal tisztíthatók.
Saját tervezési és működési feltételek
| Kompatibilitás | A WAGO I/O System 750/753 fejállomásaival használható. |
|---|---|
| Mechanikai sorrend | A megelőző egységnek legalább két nyitott hornyot kell biztosítania a késes tápsínérintkezők befogadásához. |
| Működtetőszerszám | 210-719; 2,5 mm élű csavarhúzó a Push-in CAGE CLAMP nyitásához. |
| Túlterhelés elleni védelem | Biztosítós tápmodul, például 750-601 vagy 750-610. |
| Induktív terhelés | A terheléssel párhuzamos megfelelő védőáramkör, például szabadonfutó dióda korlátozza a lekapcsoláskori indukciós feszültséget. |
| Opcionális potenciálelosztók | 750-1605; 750-1606; 750-1607. |
Modul behelyezése
1
A szakmailag megtervezett sorrendben, a fejállomástól balról jobbra haladva szereld a modulokat a DIN-sínre.
2
Illeszd a vezetőhornyokat és rugós vezetést a szomszédos egységekhez.
3
Nyomd a modult az összeállításba, amíg a DIN-sínre pattan; ellenőrizd a stabil ülését.
A 750-es modul eltávolítása
1
Feszültségmentes állapotban húzd fel a narancssárga kioldófület.
2
A kioldófülnél húzd ki a modult a szerelvényből; ügyelj az éles tápsínérintkezőkre.
Saját vezetékfeltételek
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
Vezeték csatlakoztatása Push-in CAGE CLAMP pontba
Kapcsonként egy vezeték csatlakoztatható; több vezető közös pontjához előzetes külső elosztás szükséges. A tömör vezeték, illetve az érvéghüvellyel ellátott sodrott vagy finom elemi szálas vezeték közvetlenül betolható. Valamennyi vezetéktípushoz használható a szerszámos nyitás:
1
A működtetőszerszámot ferdén told a csatlakozás feletti téglalap alakú nyílásba a kapocs nyitásához.
2
Told a vezetéket a hozzá tartozó kerek vezetéknyílásba.
3
Vedd ki a szerszámot; a kapocs rögzíti a vezetéket.
Saját kapocskiosztás és folyamatkép
| Bemeneti jelkapcsok | 1–8: DI1–DI8, azonos sorrendben. |
|---|---|
| Kimeneti jelkapcsok | 9–16: DO1–DO8, azonos sorrendben. |
| Terepi táp továbbítása | Két bejövő késes és két kimenő rugós tápsínérintkező; 10 A. |
| Folyamatkép | Bemeneti bájt B0–B7: DI1–DI8; kimeneti bájt B0–B7: DO1–DO8. |
| Belső kapcsolási rajz elemei | 270 pF; három 10 nF; belső szűrőelemek, nem külső terhelési határértékek. |
Biztonsági alkalmazás külön feltételei
| Biztonsági alkalmazás hatóköre | A modul visszahatásmentes használatra alkalmas biztonsági körben; a terepi ellátás biztonsági kapcsolókészülékkel történő lekapcsolásakor önálló aktív biztonsági funkciót nem lát el. Szakszerű alkalmazás esetén nem módosítja a kör elért SIL-, PL- vagy kategóriaszintjét. |
|---|---|
| Kizárólag biztonsági alkalmazásban: táp és burkolat | 24 V SELV/PELV tápegység; a terepi tápfeszültség hibában is kisebb mint 32 V, aktív feszültségkorlátozással vagy egyenértékű megoldással. Legalább IP54 védettségű kapcsolószekrény vagy doboz kötelező. |
| Kizárólag biztonsági alkalmazásban: hibás visszatáplálás kizárása | A kimenetre 24 V tápot kapcsolni tilos. A csoportot egyetlen biztonsági kapcsolókészülék táplálhatja. A visszatáplálást és külön modulok kimenetei közötti rövidzárlatot meg kell akadályozni; ezeket a rendszer nem ismeri fel. |
| Kizárólag biztonsági alkalmazásban: külső feszültség hibakizárása | EN ISO13849-2 szerint a kábeleket elkülönítetten kell vezetni és külső mechanikai károsodás ellen védeni, például kábelcsatornával. |
| Kizárólag biztonsági alkalmazásban: potenciálcsoport táplálása | Csak 750-601, 750-602 vagy 750-626 táplálhatja; a csoport végére tápmodul vagy tápsínérintkező nélküli 750-616 távtartó modul szükséges. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
