Wago 750-1501 16 csatornás digitális kimeneti modul, 24 V DC, 0,5 A, negatív logika, 20 pólusú szalagkábel
RRP:99 508 Ft
98 513 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
85 801 Ft
nettó 67 560 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ennek a digitális kimeneti modulnak 16 csatornája van és mindössze 12 mm (0,47 inch) széles. Bináris vezérlőjeleket továbbít az automatizálási eszköztől a csatlakoztatott aktorokhoz (pl. mágnesszelepekhez, kontaktorokhoz, jelátvivőkhöz, relékhez és más elektromos terhelésekhez). A modul 20 pólusú szalagkábellel csatlakozik az elektromos modulokhoz. A 24 V-os tápellátás két CAGE CLAMP® csatlakozón keresztül jut el az elektromos modulokba. Zöld LED jelzi minden egyes csatorna állapotát. A terepi és rendszerszintek elektromosan leválasztottak.
A Wago 750-1501 16 csatornás, 24 V DC digitális kimeneti modul negatív logikájú kapcsolással és csatornánként 0,5 A kimeneti árammal. A 12 mm széles modul 20 pólusú szalagkábeles csatlakozóval kapcsolódik az elektronikai modulokhoz. Két CAGE CLAMP kapocs fogadja a terepi tápot; a terepi és rendszeroldal villamosan leválasztott. A kimenetek állapotát csatornánként zöld LED jelzi.
Villamos, csatlakozási és mechanikai adatok
| Digitális kimenetek / összes csatorna | 16 / 16 |
|---|---|
| Jeltípus | Digitális; 24 V DC |
| Aktorcsatlakozás | 16 × egyvezetékes |
| Jeltovábbítás és aktorpéldák | Bináris vezérlőjelek továbbítása az automatizálási eszköztől a csatlakoztatott aktorokhoz, például mágnesszelepekhez, kontaktorokhoz, jeladókhoz, relékhez vagy más villamos terhelésekhez. |
| Kimeneti karakterisztika | Negatív logikájú kapcsolás; low-side switching |
| Kimeneti áram csatornánként | 0,5 A; rövidzárvédett |
| Terhelés | Ohmos, induktív és lámpaterhelés |
| Kapcsolási frekvencia legfeljebb | 1 kHz |
| Belső kimeneti adatszélesség legfeljebb | 16 bit |
| Rendszertáp | 5 V DC az adatérintkezőkön keresztül |
| Rendszeroldali áramfelvétel 5 V-on | 40 mA |
| Terepi tápfeszültség | 24 V DC; −25 … +30%; dugaszolható CAGE CLAMP csatlakozáson át |
| Terepi áramfelvétel külső terhelés nélkül | 11 mA |
| Szigetelés | 500 V rendszer/terep |
| Állapotjelzés | DO1–DO16 csatornánként zöld LED |
| Kimeneti csatlakozó | 1 × DIN41651 szerinti 20 pólusú apacsatlakozó; szalagkábelhez |
| Terepi táp csatlakozása | 2 × CAGE CLAMP |
| Vezető anyaga | Réz |
| Tömör vezeték a terepi tápcsatlakozáshoz | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték a terepi tápcsatlakozáshoz | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz a terepi tápcsatlakozáshoz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 74,1 mm / 2,917 inch |
| Mélység a DIN-sín felső élétől | 66,9 mm / 2,634 inch |
| Rögzítés | DIN35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,745 MJ |
| Tömeg | 42,5 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0 … +55 °C |
|---|---|
| Tárolási hőmérséklet | −40 … +85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési helyzetek | Vízszintes bal, jobb, felül és alul; függőleges felül és alul |
| Relatív páratartalom | 95%; kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2; hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3; hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm; 75% relatív páratartalomnál |
| Megengedett SO₂-koncentráció | 25 ppm; 75% relatív páratartalomnál |
Egyedi alkalmazási feltételek és eltérő megadások
| Hardverhatály | A külön termékkézikönyv HW04 vagy újabb 750-1501 hardverre érvényes; firmware-verzióként „--” szerepel. A tényleges készülék hardverváltozatát ellenőrizni kell. |
|---|---|
| Rendszerkompatibilitás | A termékkézikönyv az összes WAGO I/O System 750/753 fejállomást nevezi meg; a csomópont saját méretezési és tápfeltételei külön érvényesek. |
| Terepi táp alternatívája | A magyar adatlap két CAGE CLAMP kapcson keresztüli betáplálást ír. A HW04-től érvényes termékkézikönyv az elektronikai modul szalagkábelén át történő betáplálást is megengedi. A biztonsági alkalmazások visszatáplálási tilalma ettől függetlenül kötelező. |
| Csatornaáram és moduláram | A 0,5 A csatornánkénti kimeneti áram. A 11 mA a modul külső terhelés nélküli terepi áramfelvétele, a 40 mA az 5 V rendszeroldali felvétel. Ezek külön feltételű megadások. |
| Induktív terhelés védelme | A terheléssel párhuzamos megfelelő védőáramkör, például szabadonfutó dióda korlátozza a kikapcsolási indukciós feszültséget. Túlterhelés ellen biztosítós betápmodul szükséges, például 750-601 vagy 750-610. |
| Eltérő tűzterhelés és ABS-azonosító | A jelenlegi magyar adatlap 0,745 MJ és ABS 25-0415412 adatot közöl. A termékkézikönyv 2025.05.05-i melléklete 0,765 MJ-t és ABS 22-2219060 azonosítót tartalmaz; ezek korábbi mellékleti adatok. |
| Eltérő kapcsolási rajz-jelölés | A magyar rajz két 10 nF jelölést mutat. A termékkézikönyv 9. oldalán további, harmadik 10 nF jelölés is szerepel a 24 V–sín ágon. A rajzváltozatokat nem vonjuk össze új kapcsolássá. |
| A 9. csatorna megadása | A magyar rajz és a kézikönyv csatorna-, név- és csatlakozásoszlopa szerint a 9. pont DO9. A kézikönyv 8. oldalának ugyanazon sorában a funkciószöveg eltérően „DO19”-et ír; ez nem jelent további, 19. kimeneti csatornát. |
| Második folyamatkép-byte | A kézikönyv második táblázatának címe „8 .. 16”; maga a táblázat nyolc bitet tartalmaz, DO9–DO16 kiosztással. A belső szélesség összesen 16 bit. |
| Robbanásveszélyes alkalmazás | A tanúsítványokhoz a teljes aktuális robbanásvédelmi dokumentáció egyedi feltételei irányadók. A következő általános modulkezelés nem külön Ex-telepítési eljárás. |
| Anyaglisták | A CAS-azonosítók és REACH-anyagnevek külön listák; a sorrend nem egyedi anyag–CAS megfeleltetés. |

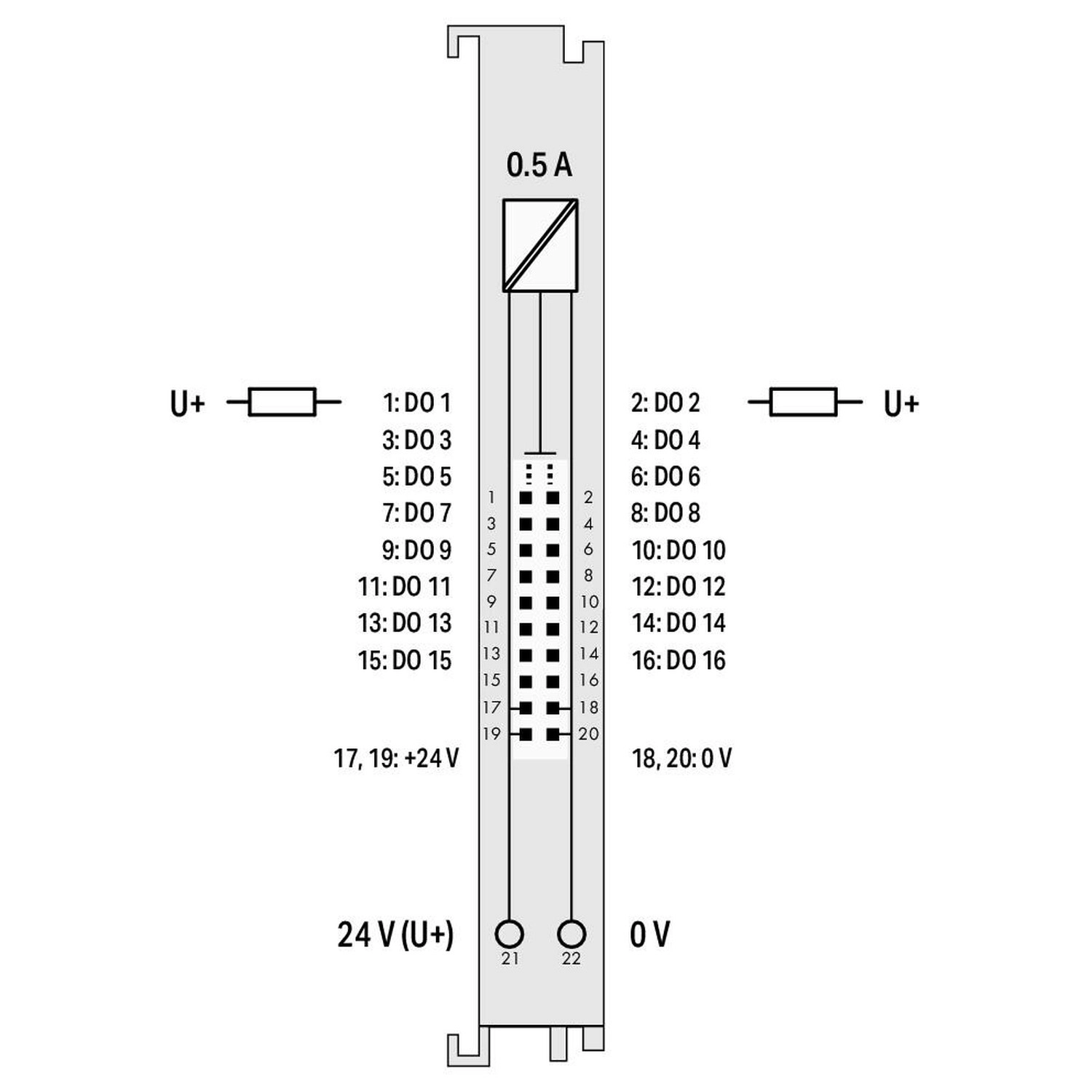

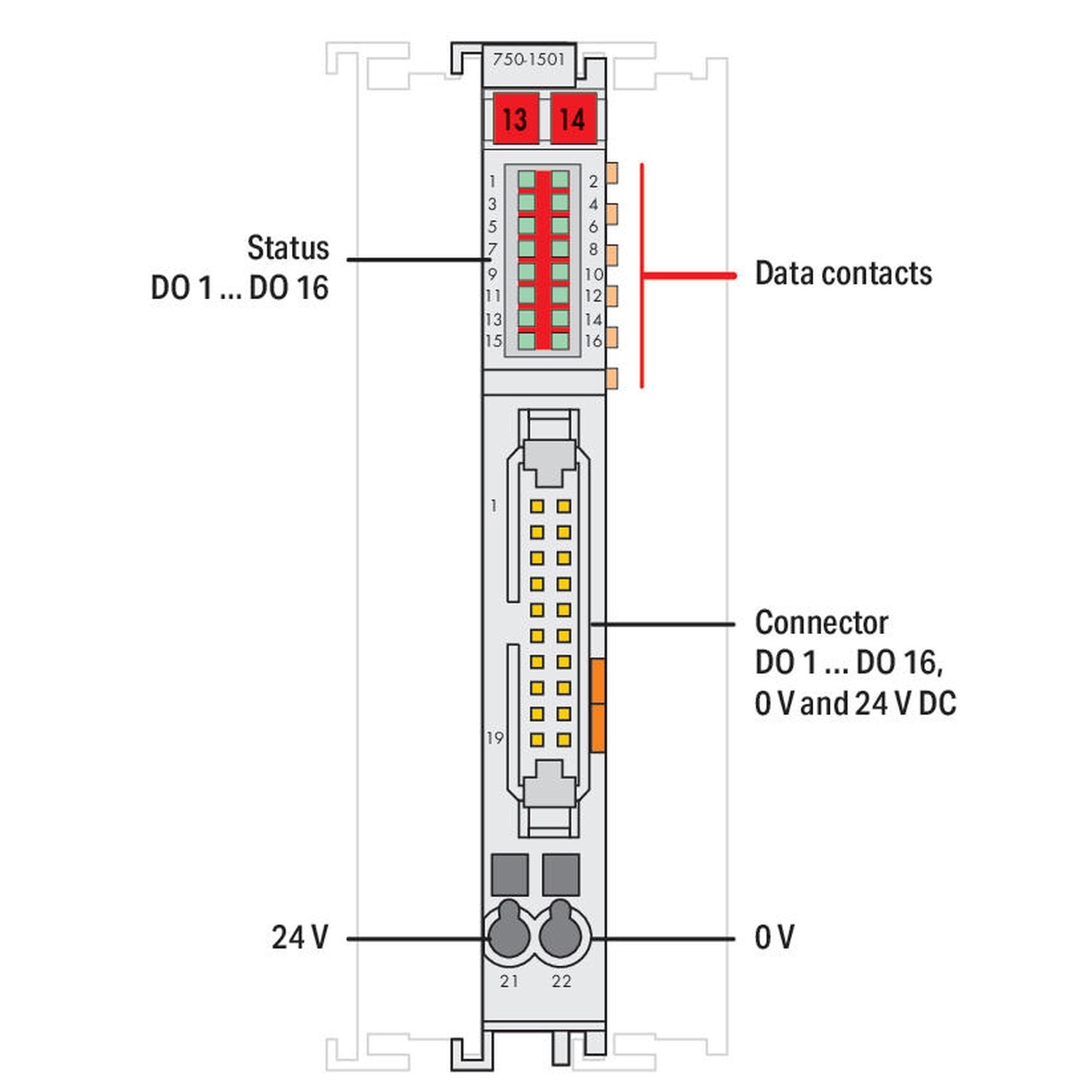

Csatlakozások, LED-ek és folyamatkép
| DO1; csatlakozás 1; LED1 | 1. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 0. |
|---|---|
| DO2; csatlakozás 2; LED2 | 2. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 1. |
| DO3; csatlakozás 3; LED3 | 3. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 2. |
| DO4; csatlakozás 4; LED4 | 4. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 3. |
| DO5; csatlakozás 5; LED5 | 5. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 4. |
| DO6; csatlakozás 6; LED6 | 6. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 5. |
| DO7; csatlakozás 7; LED7 | 7. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 6. |
| DO8; csatlakozás 8; LED8 | 8. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 7. |
| DO9; csatlakozás 9; LED9 | 9. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 0. |
| DO10; csatlakozás 10; LED10 | 10. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 1. |
| DO11; csatlakozás 11; LED11 | 11. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 2. |
| DO12; csatlakozás 12; LED12 | 12. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 3. |
| DO13; csatlakozás 13; LED13 | 13. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 4. |
| DO14; csatlakozás 14; LED14 | 14. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 5. |
| DO15; csatlakozás 15; LED15 | 15. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 6. |
| DO16; csatlakozás 16; LED16 | 16. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 7. |
| 17 és 19 csatlakozás | +24 V terepi táp továbbvezetése a szalagkábelen |
| 18 és 20 csatlakozás | 0 V terepi táp továbbvezetése a szalagkábelen |
| 21 CAGE CLAMP | +24 V terepi betáp |
| 22 CAGE CLAMP | 0 V terepi betáp |
| Csatlakozó elrendezése | Bal oszlop: páratlan 1–19; jobb oszlop: páros 2–20. A 21–22 külön CAGE CLAMP kapcsok. |
| Jelfeldolgozás | Jel 1 esetén a kimenet a terepi táp 0 V potenciálját kapcsolja az adott kimeneti pontra; az aktor másik oldala U+. |

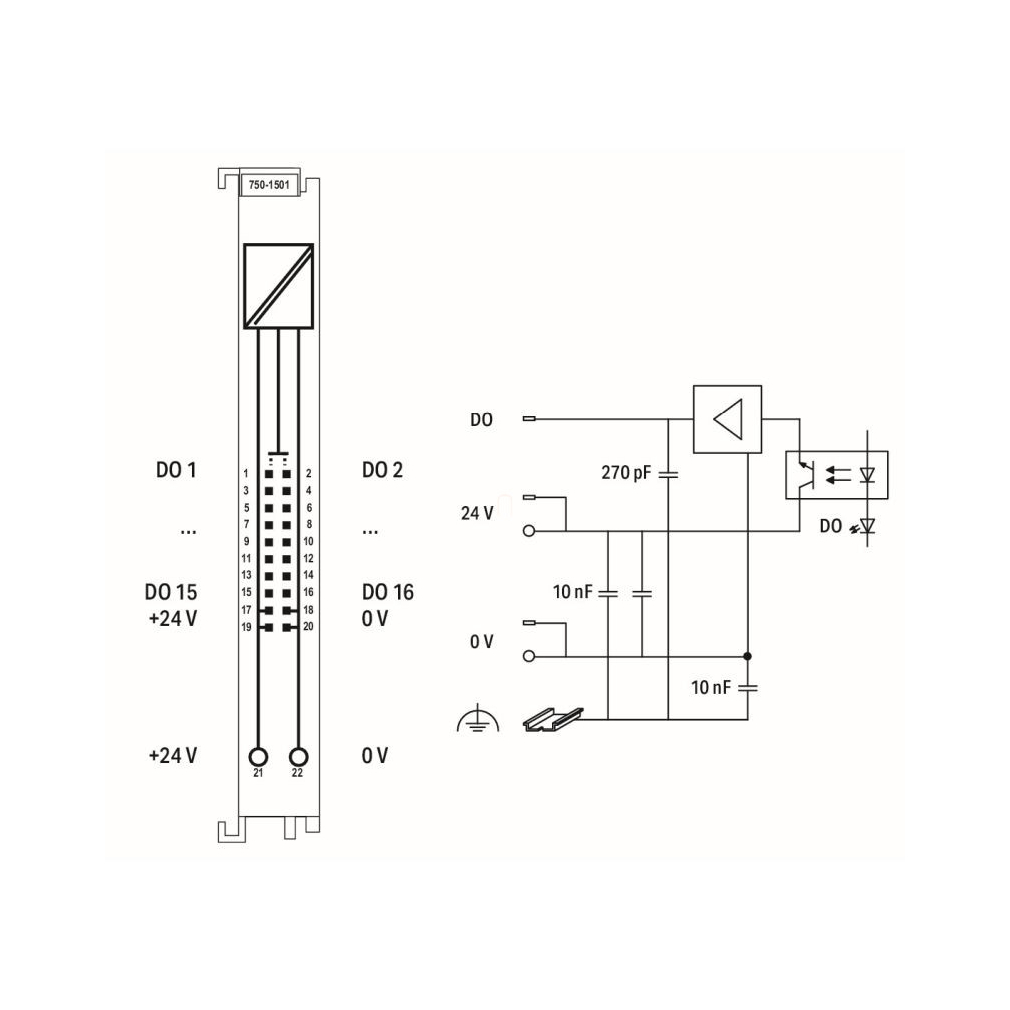

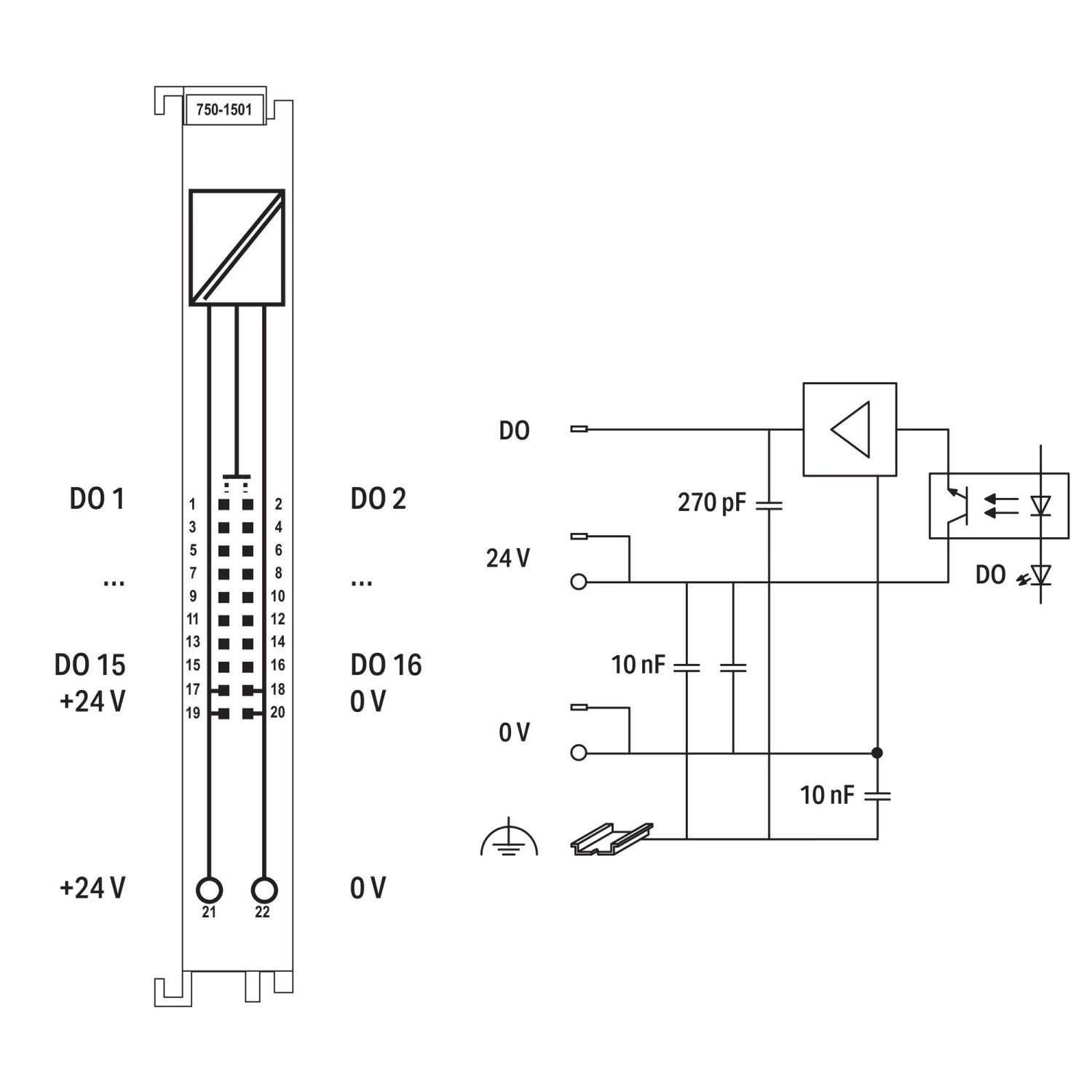

| Kapcsolási rajz jelölései | Optikai leválasztás és DO-jelző LED; 270 pF jelölés a DO–sín ágon. A magyar rajzon két 10 nF jelölés látszik, a 24 V–0 V és 0 V–sín ágban. |
Biztonsági áramkörök feltételei
| Biztonsági áramkörbeli szerep | Zavarmentesen használható I/O-modul biztonsági áramkörben. A terepi táp biztonsági kapcsolókészülékkel történő lekapcsolásakor a modul biztonsági funkciója nem aktív. A helyes használat nem befolyásolja az áramkör elért SIL-, PL- vagy kategóriaértékét; önálló SIL/PL-minősítés nincs itt megadva. |
|---|---|
| Tápegység | 24 V DC-hez csak SELV/PELV-képes tápegység használható. |
| Legnagyobb feszültség hiba esetén is | Umax kisebb mint 32 V; aktív túlfeszültség-korlátozás vagy más megfelelő korlátozóelem szükséges. |
| Kiegészítő burkolat | Biztonsági alkalmazásban legalább IP54 kapcsolódoboz vagy kapcsolószekrény kötelező. A modul saját védettsége IP20. |
| Kimenet és visszatáplálás | 24 V tápot tilos a kimenetre kapcsolni; ezt a hibát a rendszer nem észleli. A zavarmentes modulcsoportot csak egy biztonsági kapcsolókészülék táplálhatja; a visszatáplálást meg kell akadályozni. |
| Kimenetek közötti zárlat | Különböző zavarmentes modulok kimenetei közötti zárlatot meg kell akadályozni; ezt a rendszer nem észleli. EN ISO 13849-2 szerinti külsőfeszültség-hibakizáráshoz elkülönített kábelvezetés és külső sérülés elleni védelem, például kábelcsatorna szükséges. |
| Potenciálcsoport | Egy biztonsági kapcsolókészülékhez tartozó modulokat egy potenciálcsoportba kell foglalni. Ennek táplálását csak 750-601 vagy 750-602 betápmodul, illetve 750-626 szűrőmodul adhatja. A végére betápmodul vagy tápsínérintkező nélküli 750-616 távolságtartó modul kell. |
| Biztonsági lekapcsolás példái | A kézikönyv 14. oldalán kétcsatornás egypólusú és kétpólusú táp-lekapcsolási példa szerepel. Mindkettőnél a 21-es pont +24 V, a 22-es pont 0 V; a konkrét biztonsági áramkör tervét és összes feltételét ezek nem helyettesítik. |
Általános szerelési és biztonsági feltételek
| Képesítés és feszültségmentesség | Képzett villamos szakember dolgozhat a berendezésen. Szerelés, telepítés, hibaelhárítás és karbantartás előtt minden érintett tápot kapcsolj ki, ellenőrizd a feszültségmentességet, és védd visszakapcsolás ellen. |
|---|---|
| Elhelyezés | Megfelelő kiegészítő burkolat, szerszámmal nyitható és jogosultakra korlátozott hozzáférés kell. A belső hőmérséklet nem haladhatja meg a termék saját határát; sérült terméket ne helyezz üzembe. |
| DIN-sín és szabad hely | 35 mm-es, korrózióálló, nem deformált DIN-sín. A csomópont körül felül/alul legalább 35 mm, kétoldalt legalább 20 mm szabad hely. Függőleges beépítéskor alul végbak kell. |
| Vezetékek | Szorítóhelyenként egy vezető. Tartsd be a termék saját vezeték-, táp-, áram- és hőmérséklethatárait, valamint a teljes csomópont összáramát. |
| Érintkezők és tisztítás | Ne nyisd fel a házat; ne érintsd a tápsínérintkezőket, és ne tedd a modult az érintkezőire. Vezető szennyeződéstől védd; kontaktsprayt ne használj. Ház és szennyezett érintkezők propanollal tisztíthatók. Aeroszolok, szilikonok és trigliceridek ellen megfelelő kiegészítő ház kell. |
| Földelés és jelvezetés | A DIN-sín és váz villamos kapcsolata legyen hibátlan; veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi csatlakozások nem védővezető-csatlakozások. A jelvezetékeket a táptól és zavarkibocsátóktól elkülönítve vezesd, az árnyékolást a szekrény belépésénél nagy felületen földeld. |
| Hosszú tápvezeték és szigetelésvizsgálat | EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V rendszer- és terepi tápvezetékhez megfelelő 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. Szigetelésvizsgálat csak DC-vel; újabb vizsgálófeszültség előtt teljes kisütés kell. Az AC-vizsgálat károsíthatja a sínhez kapacitívan csatolt modult. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DOM750 |
| UL általános helyszínek | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035 X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297 X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL veszélyes helyszínek | UL121201; E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Opcionális kézikönyvi tartozékok és szerepük
| 750-601 | Biztosítós betápmodul a túlterhelés-védelem példájaként; a biztonsági potenciálcsoport táplálására is felsorolt |
|---|---|
| 750-610 | Biztosítós betápmodul a túlterhelés-védelem példájaként; nem a biztonsági potenciálcsoport kizárólagos táplistájának eleme |
| 289-611 | 10 pólusú IEC603-1/DIN41651 interfészmodul; hozzá 706-7753/302-xxx kábel |
| 289-614 | 20 pólusú IEC603-1/DIN41651 interfészmodul; hozzá 706-3057/300-xxx kábel |
| 706-3057/300-100 | 20/20 pólusú szalagkábel, anyacsatlakozó–anyacsatlakozó; 1 m |
| 706-3057/300-200 | 20/20 pólusú szalagkábel, anyacsatlakozó–anyacsatlakozó; 2 m |
| 706-3057/300-300 | 20/20 pólusú szalagkábel, anyacsatlakozó–anyacsatlakozó; 3 m |
| 706-7753/302-100 | 20/2×10 pólusú szalagkábel, egy 20 pólusú és két 10 pólusú anyacsatlakozó; 1 m |
| 706-7753/302-200 | 20/2×10 pólusú szalagkábel, egy 20 pólusú és két 10 pólusú anyacsatlakozó; 2 m |
| 750-602 | A biztonsági potenciálcsoport táplálására felsorolt betápmodul |
| 750-626 | A biztonsági potenciálcsoport táplálására felsorolt szűrőmodul |
| 750-616 | Tápsínérintkezők nélküli távolságtartó modul a biztonsági potenciálcsoport végén |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid; Phosphine oxide, diphenyl(2,4,6-trimethylbenzoyl)- |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | e8170084-28a6-48be-9af3-162eefa4e51e |
| SCIP; Belgium | 0e92c412-da6e-48bc-ab8d-b712b64db290 |
| SCIP; Bulgária | 92c62662-cec8-4747-a949-d70e1ed18402 |
| SCIP; Csehország | 0f7a6bce-3bed-453c-9507-bfd620c43b1d |
| SCIP; Dánia | 2275f8e7-8263-42a8-a8d8-c99456351821 |
| SCIP; Finnország | 4c6dbb34-0b66-4718-b960-652a3b65fb47 |
| SCIP; Franciaország | c0c7bb75-b813-44ff-b951-87c13b78e4aa |
| SCIP; Németország | 73df3943-be90-4333-af39-f3e06c9160c1 |
| SCIP; Magyarország | f2e3d7c8-5197-43df-b7a7-8d5d4721da28 |
| SCIP; Olaszország | f815728b-88bb-4a3b-b460-9959a37394a6 |
| SCIP; Hollandia | 59b05afa-4ca3-42e0-8edd-a92713661d27 |
| SCIP; Lengyelország | c0cbae92-13cc-492b-9988-de82bf50249e |
| SCIP; Románia | 659faa82-60ae-4b2e-bf1f-22ada4a73e57 |
| SCIP; Svédország | 519c1a7f-90c4-4ed3-bb12-70656d7bbc5e |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Melyik potenciált kapcsolja a kimenet?
Aktív, jel 1 állapotban a terepi 0 V potenciálját; negatív logikájú, low-side kivitel.
Mekkora az áram csatornánként?
0,5 A; a 11 mA ettől külön, a modul terheletlen terepi áramfelvétele.
Milyen a kimeneti csatlakozó?
20 pólusú DIN41651 apacsatlakozó szalagkábelhez; a terepi tápnak két külön CAGE CLAMP kapcsa van.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-1501
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
42,5 g/db
Cikkszám
4045454898274
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

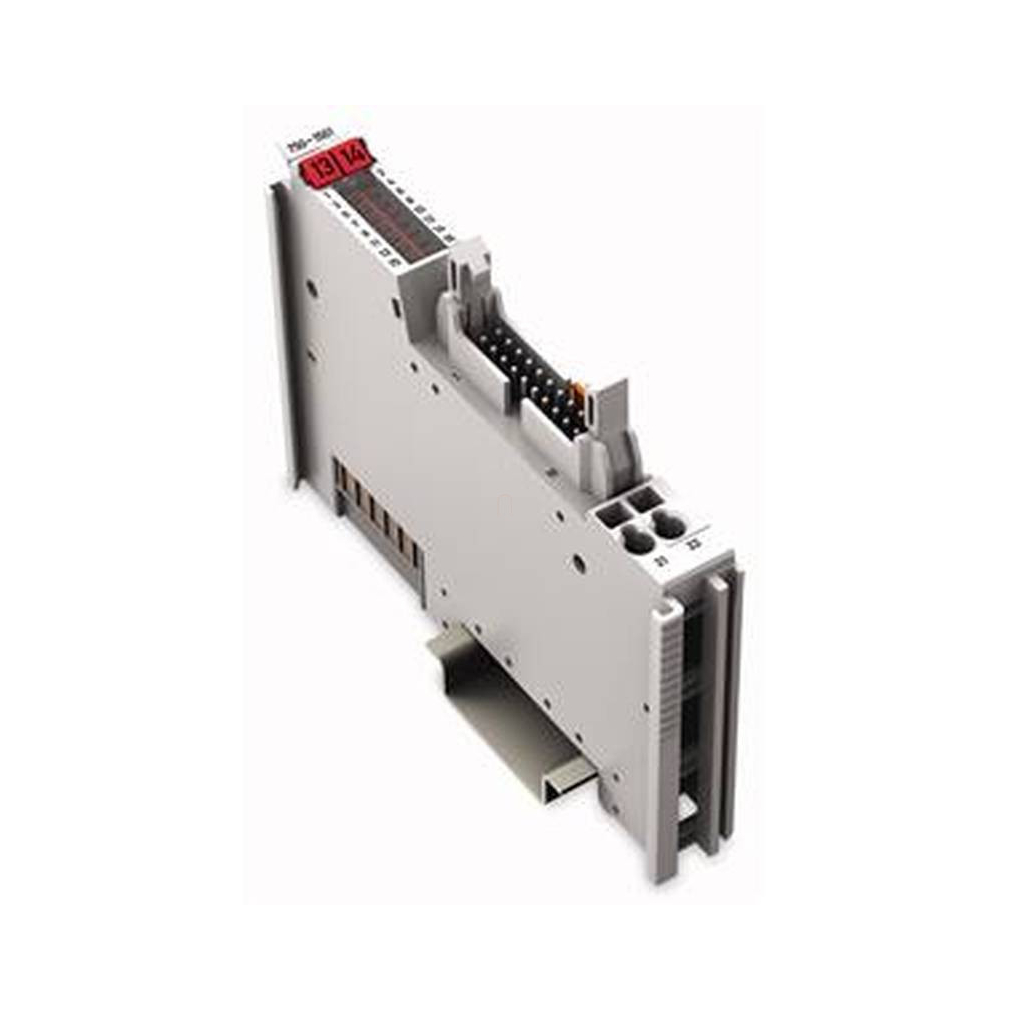

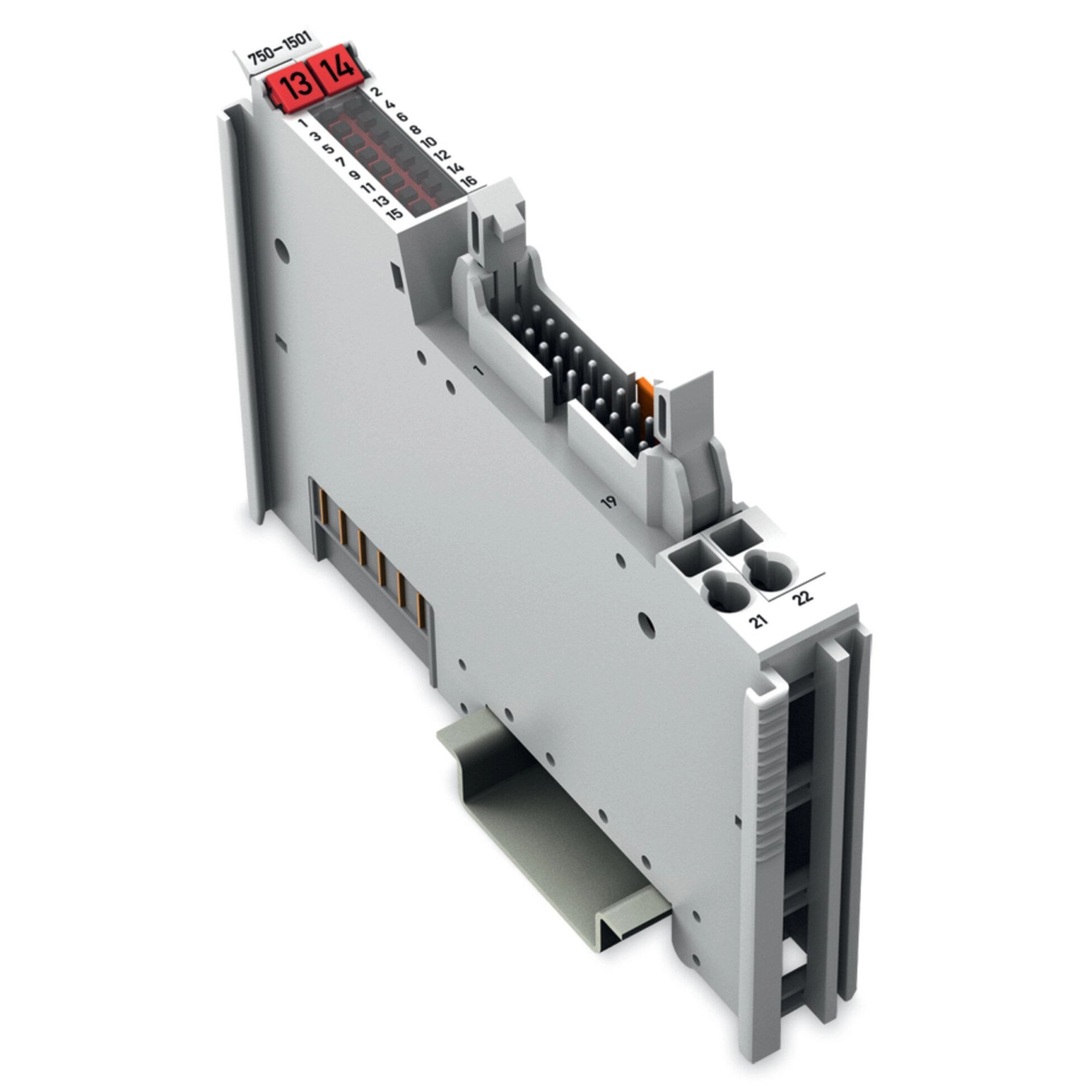

Wago 750-1501 16 csatornás digitális kimeneti modul, 24 V DC, 0,5 A, negatív logika, 20 pólusú szalagkábel műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-1501 |
| GTIN / EAN | 4045454898274 |
| Terméktípus | 16 csatornás digitális kimeneti modul |
Villamos, csatlakozási és mechanikai adatok
| Digitális kimenetek / összes csatorna | 16 / 16 |
|---|---|
| Jeltípus | Digitális; 24 V DC |
| Aktorcsatlakozás | 16 × egyvezetékes |
| Jeltovábbítás és aktorpéldák | Bináris vezérlőjelek továbbítása az automatizálási eszköztől a csatlakoztatott aktorokhoz, például mágnesszelepekhez, kontaktorokhoz, jeladókhoz, relékhez vagy más villamos terhelésekhez. |
| Kimeneti karakterisztika | Negatív logikájú kapcsolás; low-side switching |
| Kimeneti áram csatornánként | 0,5 A; rövidzárvédett |
| Terhelés | Ohmos, induktív és lámpaterhelés |
| Kapcsolási frekvencia legfeljebb | 1 kHz |
| Belső kimeneti adatszélesség legfeljebb | 16 bit |
| Rendszertáp | 5 V DC az adatérintkezőkön keresztül |
| Rendszeroldali áramfelvétel 5 V-on | 40 mA |
| Terepi tápfeszültség | 24 V DC; −25 … +30%; dugaszolható CAGE CLAMP csatlakozáson át |
| Terepi áramfelvétel külső terhelés nélkül | 11 mA |
| Szigetelés | 500 V rendszer/terep |
| Állapotjelzés | DO1–DO16 csatornánként zöld LED |
| Kimeneti csatlakozó | 1 × DIN41651 szerinti 20 pólusú apacsatlakozó; szalagkábelhez |
| Terepi táp csatlakozása | 2 × CAGE CLAMP |
| Vezető anyaga | Réz |
| Tömör vezeték a terepi tápcsatlakozáshoz | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték a terepi tápcsatlakozáshoz | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz a terepi tápcsatlakozáshoz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 74,1 mm / 2,917 inch |
| Mélység a DIN-sín felső élétől | 66,9 mm / 2,634 inch |
| Rögzítés | DIN35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,745 MJ |
| Tömeg | 42,5 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0 … +55 °C |
|---|---|
| Tárolási hőmérséklet | −40 … +85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési helyzetek | Vízszintes bal, jobb, felül és alul; függőleges felül és alul |
| Relatív páratartalom | 95%; kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2; hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3; hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm; 75% relatív páratartalomnál |
| Megengedett SO₂-koncentráció | 25 ppm; 75% relatív páratartalomnál |
Egyedi alkalmazási feltételek és eltérő megadások
| Hardverhatály | A külön termékkézikönyv HW04 vagy újabb 750-1501 hardverre érvényes; firmware-verzióként „--” szerepel. A tényleges készülék hardverváltozatát ellenőrizni kell. |
|---|---|
| Rendszerkompatibilitás | A termékkézikönyv az összes WAGO I/O System 750/753 fejállomást nevezi meg; a csomópont saját méretezési és tápfeltételei külön érvényesek. |
| Terepi táp alternatívája | A magyar adatlap két CAGE CLAMP kapcson keresztüli betáplálást ír. A HW04-től érvényes termékkézikönyv az elektronikai modul szalagkábelén át történő betáplálást is megengedi. A biztonsági alkalmazások visszatáplálási tilalma ettől függetlenül kötelező. |
| Csatornaáram és moduláram | A 0,5 A csatornánkénti kimeneti áram. A 11 mA a modul külső terhelés nélküli terepi áramfelvétele, a 40 mA az 5 V rendszeroldali felvétel. Ezek külön feltételű megadások. |
| Induktív terhelés védelme | A terheléssel párhuzamos megfelelő védőáramkör, például szabadonfutó dióda korlátozza a kikapcsolási indukciós feszültséget. Túlterhelés ellen biztosítós betápmodul szükséges, például 750-601 vagy 750-610. |
| Eltérő tűzterhelés és ABS-azonosító | A jelenlegi magyar adatlap 0,745 MJ és ABS 25-0415412 adatot közöl. A termékkézikönyv 2025.05.05-i melléklete 0,765 MJ-t és ABS 22-2219060 azonosítót tartalmaz; ezek korábbi mellékleti adatok. |
| Eltérő kapcsolási rajz-jelölés | A magyar rajz két 10 nF jelölést mutat. A termékkézikönyv 9. oldalán további, harmadik 10 nF jelölés is szerepel a 24 V–sín ágon. A rajzváltozatokat nem vonjuk össze új kapcsolássá. |
| A 9. csatorna megadása | A magyar rajz és a kézikönyv csatorna-, név- és csatlakozásoszlopa szerint a 9. pont DO9. A kézikönyv 8. oldalának ugyanazon sorában a funkciószöveg eltérően „DO19”-et ír; ez nem jelent további, 19. kimeneti csatornát. |
| Második folyamatkép-byte | A kézikönyv második táblázatának címe „8 .. 16”; maga a táblázat nyolc bitet tartalmaz, DO9–DO16 kiosztással. A belső szélesség összesen 16 bit. |
| Robbanásveszélyes alkalmazás | A tanúsítványokhoz a teljes aktuális robbanásvédelmi dokumentáció egyedi feltételei irányadók. A következő általános modulkezelés nem külön Ex-telepítési eljárás. |
| Anyaglisták | A CAS-azonosítók és REACH-anyagnevek külön listák; a sorrend nem egyedi anyag–CAS megfeleltetés. |
Csatlakozások, LED-ek és folyamatkép
| DO1; csatlakozás 1; LED1 | 1. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 0. |
|---|---|
| DO2; csatlakozás 2; LED2 | 2. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 1. |
| DO3; csatlakozás 3; LED3 | 3. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 2. |
| DO4; csatlakozás 4; LED4 | 4. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 3. |
| DO5; csatlakozás 5; LED5 | 5. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 4. |
| DO6; csatlakozás 6; LED6 | 6. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 5. |
| DO7; csatlakozás 7; LED7 | 7. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 6. |
| DO8; csatlakozás 8; LED8 | 8. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép első byte, bit 7. |
| DO9; csatlakozás 9; LED9 | 9. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 0. |
| DO10; csatlakozás 10; LED10 | 10. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 1. |
| DO11; csatlakozás 11; LED11 | 11. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 2. |
| DO12; csatlakozás 12; LED12 | 12. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 3. |
| DO13; csatlakozás 13; LED13 | 13. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 4. |
| DO14; csatlakozás 14; LED14 | 14. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 5. |
| DO15; csatlakozás 15; LED15 | 15. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 6. |
| DO16; csatlakozás 16; LED16 | 16. kimenet; LED kikapcsolva: jel 0, zölden: jel 1. Folyamatkép második byte, bit 7. |
| 17 és 19 csatlakozás | +24 V terepi táp továbbvezetése a szalagkábelen |
| 18 és 20 csatlakozás | 0 V terepi táp továbbvezetése a szalagkábelen |
| 21 CAGE CLAMP | +24 V terepi betáp |
| 22 CAGE CLAMP | 0 V terepi betáp |
| Csatlakozó elrendezése | Bal oszlop: páratlan 1–19; jobb oszlop: páros 2–20. A 21–22 külön CAGE CLAMP kapcsok. |
| Jelfeldolgozás | Jel 1 esetén a kimenet a terepi táp 0 V potenciálját kapcsolja az adott kimeneti pontra; az aktor másik oldala U+. |
| Kapcsolási rajz jelölései | Optikai leválasztás és DO-jelző LED; 270 pF jelölés a DO–sín ágon. A magyar rajzon két 10 nF jelölés látszik, a 24 V–0 V és 0 V–sín ágban. |
Biztonsági áramkörök feltételei
| Biztonsági áramkörbeli szerep | Zavarmentesen használható I/O-modul biztonsági áramkörben. A terepi táp biztonsági kapcsolókészülékkel történő lekapcsolásakor a modul biztonsági funkciója nem aktív. A helyes használat nem befolyásolja az áramkör elért SIL-, PL- vagy kategóriaértékét; önálló SIL/PL-minősítés nincs itt megadva. |
|---|---|
| Tápegység | 24 V DC-hez csak SELV/PELV-képes tápegység használható. |
| Legnagyobb feszültség hiba esetén is | Umax kisebb mint 32 V; aktív túlfeszültség-korlátozás vagy más megfelelő korlátozóelem szükséges. |
| Kiegészítő burkolat | Biztonsági alkalmazásban legalább IP54 kapcsolódoboz vagy kapcsolószekrény kötelező. A modul saját védettsége IP20. |
| Kimenet és visszatáplálás | 24 V tápot tilos a kimenetre kapcsolni; ezt a hibát a rendszer nem észleli. A zavarmentes modulcsoportot csak egy biztonsági kapcsolókészülék táplálhatja; a visszatáplálást meg kell akadályozni. |
| Kimenetek közötti zárlat | Különböző zavarmentes modulok kimenetei közötti zárlatot meg kell akadályozni; ezt a rendszer nem észleli. EN ISO 13849-2 szerinti külsőfeszültség-hibakizáráshoz elkülönített kábelvezetés és külső sérülés elleni védelem, például kábelcsatorna szükséges. |
| Potenciálcsoport | Egy biztonsági kapcsolókészülékhez tartozó modulokat egy potenciálcsoportba kell foglalni. Ennek táplálását csak 750-601 vagy 750-602 betápmodul, illetve 750-626 szűrőmodul adhatja. A végére betápmodul vagy tápsínérintkező nélküli 750-616 távolságtartó modul kell. |
| Biztonsági lekapcsolás példái | A kézikönyv 14. oldalán kétcsatornás egypólusú és kétpólusú táp-lekapcsolási példa szerepel. Mindkettőnél a 21-es pont +24 V, a 22-es pont 0 V; a konkrét biztonsági áramkör tervét és összes feltételét ezek nem helyettesítik. |
Általános szerelési és biztonsági feltételek
| Képesítés és feszültségmentesség | Képzett villamos szakember dolgozhat a berendezésen. Szerelés, telepítés, hibaelhárítás és karbantartás előtt minden érintett tápot kapcsolj ki, ellenőrizd a feszültségmentességet, és védd visszakapcsolás ellen. |
|---|---|
| Elhelyezés | Megfelelő kiegészítő burkolat, szerszámmal nyitható és jogosultakra korlátozott hozzáférés kell. A belső hőmérséklet nem haladhatja meg a termék saját határát; sérült terméket ne helyezz üzembe. |
| DIN-sín és szabad hely | 35 mm-es, korrózióálló, nem deformált DIN-sín. A csomópont körül felül/alul legalább 35 mm, kétoldalt legalább 20 mm szabad hely. Függőleges beépítéskor alul végbak kell. |
| Vezetékek | Szorítóhelyenként egy vezető. Tartsd be a termék saját vezeték-, táp-, áram- és hőmérséklethatárait, valamint a teljes csomópont összáramát. |
| Érintkezők és tisztítás | Ne nyisd fel a házat; ne érintsd a tápsínérintkezőket, és ne tedd a modult az érintkezőire. Vezető szennyeződéstől védd; kontaktsprayt ne használj. Ház és szennyezett érintkezők propanollal tisztíthatók. Aeroszolok, szilikonok és trigliceridek ellen megfelelő kiegészítő ház kell. |
| Földelés és jelvezetés | A DIN-sín és váz villamos kapcsolata legyen hibátlan; veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi csatlakozások nem védővezető-csatlakozások. A jelvezetékeket a táptól és zavarkibocsátóktól elkülönítve vezesd, az árnyékolást a szekrény belépésénél nagy felületen földeld. |
| Hosszú tápvezeték és szigetelésvizsgálat | EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V rendszer- és terepi tápvezetékhez megfelelő 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. Szigetelésvizsgálat csak DC-vel; újabb vizsgálófeszültség előtt teljes kisütés kell. Az AC-vizsgálat károsíthatja a sínhez kapacitívan csatolt modult. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DOM750 |
| UL általános helyszínek | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035 X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297 X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL veszélyes helyszínek | UL121201; E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Opcionális kézikönyvi tartozékok és szerepük
| 750-601 | Biztosítós betápmodul a túlterhelés-védelem példájaként; a biztonsági potenciálcsoport táplálására is felsorolt |
|---|---|
| 750-610 | Biztosítós betápmodul a túlterhelés-védelem példájaként; nem a biztonsági potenciálcsoport kizárólagos táplistájának eleme |
| 289-611 | 10 pólusú IEC603-1/DIN41651 interfészmodul; hozzá 706-7753/302-xxx kábel |
| 289-614 | 20 pólusú IEC603-1/DIN41651 interfészmodul; hozzá 706-3057/300-xxx kábel |
| 706-3057/300-100 | 20/20 pólusú szalagkábel, anyacsatlakozó–anyacsatlakozó; 1 m |
| 706-3057/300-200 | 20/20 pólusú szalagkábel, anyacsatlakozó–anyacsatlakozó; 2 m |
| 706-3057/300-300 | 20/20 pólusú szalagkábel, anyacsatlakozó–anyacsatlakozó; 3 m |
| 706-7753/302-100 | 20/2×10 pólusú szalagkábel, egy 20 pólusú és két 10 pólusú anyacsatlakozó; 1 m |
| 706-7753/302-200 | 20/2×10 pólusú szalagkábel, egy 20 pólusú és két 10 pólusú anyacsatlakozó; 2 m |
| 750-602 | A biztonsági potenciálcsoport táplálására felsorolt betápmodul |
| 750-626 | A biztonsági potenciálcsoport táplálására felsorolt szűrőmodul |
| 750-616 | Tápsínérintkezők nélküli távolságtartó modul a biztonsági potenciálcsoport végén |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid; Phosphine oxide, diphenyl(2,4,6-trimethylbenzoyl)- |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | e8170084-28a6-48be-9af3-162eefa4e51e |
| SCIP; Belgium | 0e92c412-da6e-48bc-ab8d-b712b64db290 |
| SCIP; Bulgária | 92c62662-cec8-4747-a949-d70e1ed18402 |
| SCIP; Csehország | 0f7a6bce-3bed-453c-9507-bfd620c43b1d |
| SCIP; Dánia | 2275f8e7-8263-42a8-a8d8-c99456351821 |
| SCIP; Finnország | 4c6dbb34-0b66-4718-b960-652a3b65fb47 |
| SCIP; Franciaország | c0c7bb75-b813-44ff-b951-87c13b78e4aa |
| SCIP; Németország | 73df3943-be90-4333-af39-f3e06c9160c1 |
| SCIP; Magyarország | f2e3d7c8-5197-43df-b7a7-8d5d4721da28 |
| SCIP; Olaszország | f815728b-88bb-4a3b-b460-9959a37394a6 |
| SCIP; Hollandia | 59b05afa-4ca3-42e0-8edd-a92713661d27 |
| SCIP; Lengyelország | c0cbae92-13cc-492b-9988-de82bf50249e |
| SCIP; Románia | 659faa82-60ae-4b2e-bf1f-22ada4a73e57 |
| SCIP; Svédország | 519c1a7f-90c4-4ed3-bb12-70656d7bbc5e |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85371098990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 9.0 | 27-24-26-04 |
| ETIM 9.0 | EC001599 |
| ETIM 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.04. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-1501 16 csatornás digitális kimeneti modul, 24 V DC, 0,5 A, negatív logika, 20 pólusú szalagkábel használati útmutató
Alkalmazhatóság és előkészítés
A 750-1501 termékkézikönyv HW04 vagy újabb hardverre érvényes. Ellenőrizd a tényleges hardverváltozatot; a teljes aktuális termék- és rendszerdokumentáció együtt irányadó.
Biztonság és beépítési hely
| Képesítés és feszültségmentesség | Képzett villamos szakember dolgozhat a berendezésen. Szerelés, telepítés, hibaelhárítás és karbantartás előtt minden érintett tápot kapcsolj ki, ellenőrizd a feszültségmentességet, és védd visszakapcsolás ellen. |
|---|---|
| Elhelyezés | Megfelelő kiegészítő burkolat, szerszámmal nyitható és jogosultakra korlátozott hozzáférés kell. A belső hőmérséklet nem haladhatja meg a termék saját határát; sérült terméket ne helyezz üzembe. |
| DIN-sín és szabad hely | 35 mm-es, korrózióálló, nem deformált DIN-sín. A csomópont körül felül/alul legalább 35 mm, kétoldalt legalább 20 mm szabad hely. Függőleges beépítéskor alul végbak kell. |
| Vezetékek | Szorítóhelyenként egy vezető. Tartsd be a termék saját vezeték-, táp-, áram- és hőmérséklethatárait, valamint a teljes csomópont összáramát. |
| Érintkezők és tisztítás | Ne nyisd fel a házat; ne érintsd a tápsínérintkezőket, és ne tedd a modult az érintkezőire. Vezető szennyeződéstől védd; kontaktsprayt ne használj. Ház és szennyezett érintkezők propanollal tisztíthatók. Aeroszolok, szilikonok és trigliceridek ellen megfelelő kiegészítő ház kell. |
| Földelés és jelvezetés | A DIN-sín és váz villamos kapcsolata legyen hibátlan; veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi csatlakozások nem védővezető-csatlakozások. A jelvezetékeket a táptól és zavarkibocsátóktól elkülönítve vezesd, az árnyékolást a szekrény belépésénél nagy felületen földeld. |
| Hosszú tápvezeték és szigetelésvizsgálat | EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V rendszer- és terepi tápvezetékhez megfelelő 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. Szigetelésvizsgálat csak DC-vel; újabb vizsgálófeszültség előtt teljes kisütés kell. Az AC-vizsgálat károsíthatja a sínhez kapacitívan csatolt modult. |
Modul beillesztése
A fejállomástól indulva, a tervezett névleges helyzetben balról jobbra szereld a modulokat, feszültségmentes csomóponton.
1
Illeszd a modul vezetőhornyát és profilját a szomszédos komponensek megfelelő elemeihez.
2
Nyomd a modult az összeállításba, amíg a DIN-sínre bepattan.
3
Ellenőrizd a biztonságos rögzülést; az adatérintkezők és az adott kivitelben meglévő tápsínérintkezők kapcsolata a bepattanással jön létre.
Terepi tápvezeték bekötése a CAGE CLAMP kapcsokba
A 21-es kapocs +24 V, a 22-es 0 V. Rézvezető: tömör vagy finom elemi szálas 0,08–2,5 mm² / 28–14 AWG; csupaszolás 8–9 mm. Egy szorítóhelyhez egy vezető tartozhat. A hagyományos CAGE CLAMP nyitásához működtetőszerszám szükséges.
1
A működtetőszerszámot egyenesen helyezd a csatlakozás fölötti téglalap alakú nyílásba, hogy a CAGE CLAMP kinyíljon.
2
Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba.
3
Vedd ki a működtetőszerszámot; a CAGE CLAMP bezáródik és rögzíti a vezetéket.
Szalagkábeles csatlakozások
A 20 pólusú apacsatlakozó 1–16 pontja rendre DO1–DO16. A 17/19 pont +24 V, a 18/20 pont 0 V továbbvezetés. Az elektronikai modul megfelelő szalagkábelen csatlakozik; a termékkézikönyv a szalagkábelen át történő alternatív betáplálást is megengedi. A kábel és az interfészmodul megfelelő párosítása az alábbi tartozéktáblázat szerint történik.
| 750-601 | Biztosítós betápmodul a túlterhelés-védelem példájaként; a biztonsági potenciálcsoport táplálására is felsorolt |
|---|---|
| 750-610 | Biztosítós betápmodul a túlterhelés-védelem példájaként; nem a biztonsági potenciálcsoport kizárólagos táplistájának eleme |
| 289-611 | 10 pólusú IEC603-1/DIN41651 interfészmodul; hozzá 706-7753/302-xxx kábel |
| 289-614 | 20 pólusú IEC603-1/DIN41651 interfészmodul; hozzá 706-3057/300-xxx kábel |
| 706-3057/300-100 | 20/20 pólusú szalagkábel, anyacsatlakozó–anyacsatlakozó; 1 m |
| 706-3057/300-200 | 20/20 pólusú szalagkábel, anyacsatlakozó–anyacsatlakozó; 2 m |
| 706-3057/300-300 | 20/20 pólusú szalagkábel, anyacsatlakozó–anyacsatlakozó; 3 m |
| 706-7753/302-100 | 20/2×10 pólusú szalagkábel, egy 20 pólusú és két 10 pólusú anyacsatlakozó; 1 m |
| 706-7753/302-200 | 20/2×10 pólusú szalagkábel, egy 20 pólusú és két 10 pólusú anyacsatlakozó; 2 m |
| 750-602 | A biztonsági potenciálcsoport táplálására felsorolt betápmodul |
| 750-626 | A biztonsági potenciálcsoport táplálására felsorolt szűrőmodul |
| 750-616 | Tápsínérintkezők nélküli távolságtartó modul a biztonsági potenciálcsoport végén |
Kimeneti működés és védelem
Jel 1 esetén a csatorna a terepi 0 V potenciálját kapcsolja a kimenetre; az aktor másik oldala U+. Csatornánként 0,5 A és legfeljebb 1 kHz; a zöld LED jel 1-et, a kikapcsolt LED jel 0-t jelez. Az első folyamatkép-byte bit 0–7 a DO1–8, a második byte bit 0–7 a DO9–16 állapotát hordozza. Induktív terheléshez párhuzamos megfelelő feszültségkorlátozó védőáramkört, például szabadonfutó diódát használj. Túlterhelés ellen biztosítós betápmodult használj, például 750-601 vagy 750-610 típust.
Biztonsági áramkörben történő használat
| Biztonsági áramkörbeli szerep | Zavarmentesen használható I/O-modul biztonsági áramkörben. A terepi táp biztonsági kapcsolókészülékkel történő lekapcsolásakor a modul biztonsági funkciója nem aktív. A helyes használat nem befolyásolja az áramkör elért SIL-, PL- vagy kategóriaértékét; önálló SIL/PL-minősítés nincs itt megadva. |
|---|---|
| Tápegység | 24 V DC-hez csak SELV/PELV-képes tápegység használható. |
| Legnagyobb feszültség hiba esetén is | Umax kisebb mint 32 V; aktív túlfeszültség-korlátozás vagy más megfelelő korlátozóelem szükséges. |
| Kiegészítő burkolat | Biztonsági alkalmazásban legalább IP54 kapcsolódoboz vagy kapcsolószekrény kötelező. A modul saját védettsége IP20. |
| Kimenet és visszatáplálás | 24 V tápot tilos a kimenetre kapcsolni; ezt a hibát a rendszer nem észleli. A zavarmentes modulcsoportot csak egy biztonsági kapcsolókészülék táplálhatja; a visszatáplálást meg kell akadályozni. |
| Kimenetek közötti zárlat | Különböző zavarmentes modulok kimenetei közötti zárlatot meg kell akadályozni; ezt a rendszer nem észleli. EN ISO 13849-2 szerinti külsőfeszültség-hibakizáráshoz elkülönített kábelvezetés és külső sérülés elleni védelem, például kábelcsatorna szükséges. |
| Potenciálcsoport | Egy biztonsági kapcsolókészülékhez tartozó modulokat egy potenciálcsoportba kell foglalni. Ennek táplálását csak 750-601 vagy 750-602 betápmodul, illetve 750-626 szűrőmodul adhatja. A végére betápmodul vagy tápsínérintkező nélküli 750-616 távolságtartó modul kell. |
| Biztonsági lekapcsolás példái | A kézikönyv 14. oldalán kétcsatornás egypólusú és kétpólusú táp-lekapcsolási példa szerepel. Mindkettőnél a 21-es pont +24 V, a 22-es pont 0 V; a konkrét biztonsági áramkör tervét és összes feltételét ezek nem helyettesítik. |
Üzemen kívül helyezés
1
Állítsd biztonságosan le a folyamatot.
2
Válaszd le az érintett rendszerrészt a tápellátásról.
3
Ellenőrizd a feszültségmentességet.
4
Védd a rendszerrészt a véletlen vagy jogosulatlan visszakapcsolástól.
5
Kapcsold ki a csomóponton még csatlakozó rendszer- és terepi tápokat is; ezek sorrendje nem befolyásolja a leállítást.
A 750-es modul eltávolítása
Feszültségmentes és visszakapcsolás ellen védett csomóponton dolgozz. Az adott kivitel tápsínérintkezői élesek lehetnek.
1
Húzd felfelé a modul narancssárga kioldófülét. Ha két kioldófül van, mindkettőt egyszerre kell húzni.
2
A kioldófülnél fogva húzd ki a modult az összeállításból; az adat- és az adott kivitelben meglévő tápsínérintkezők kapcsolata megszakad.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
