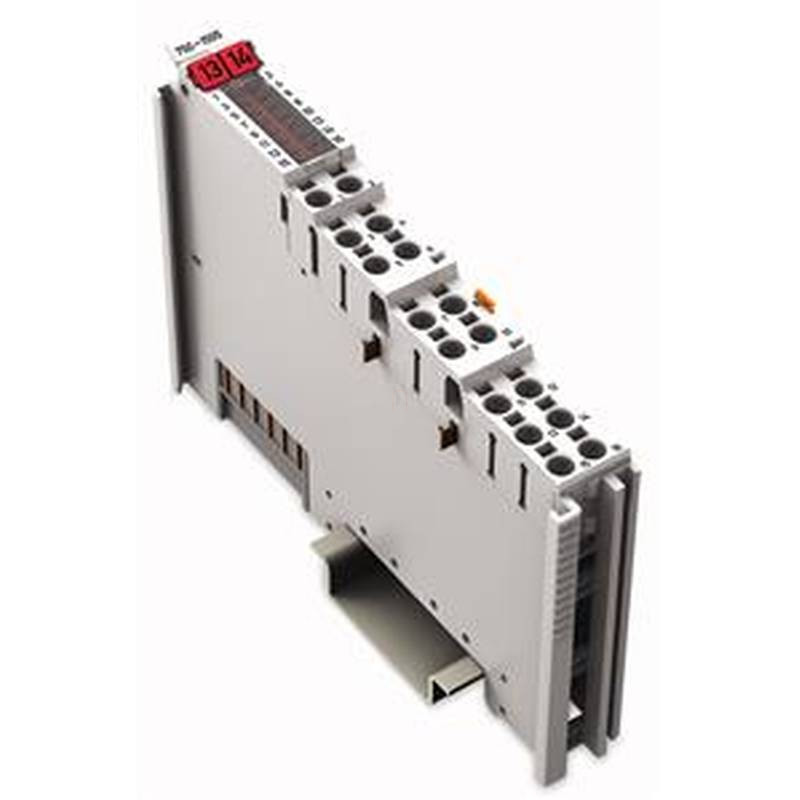

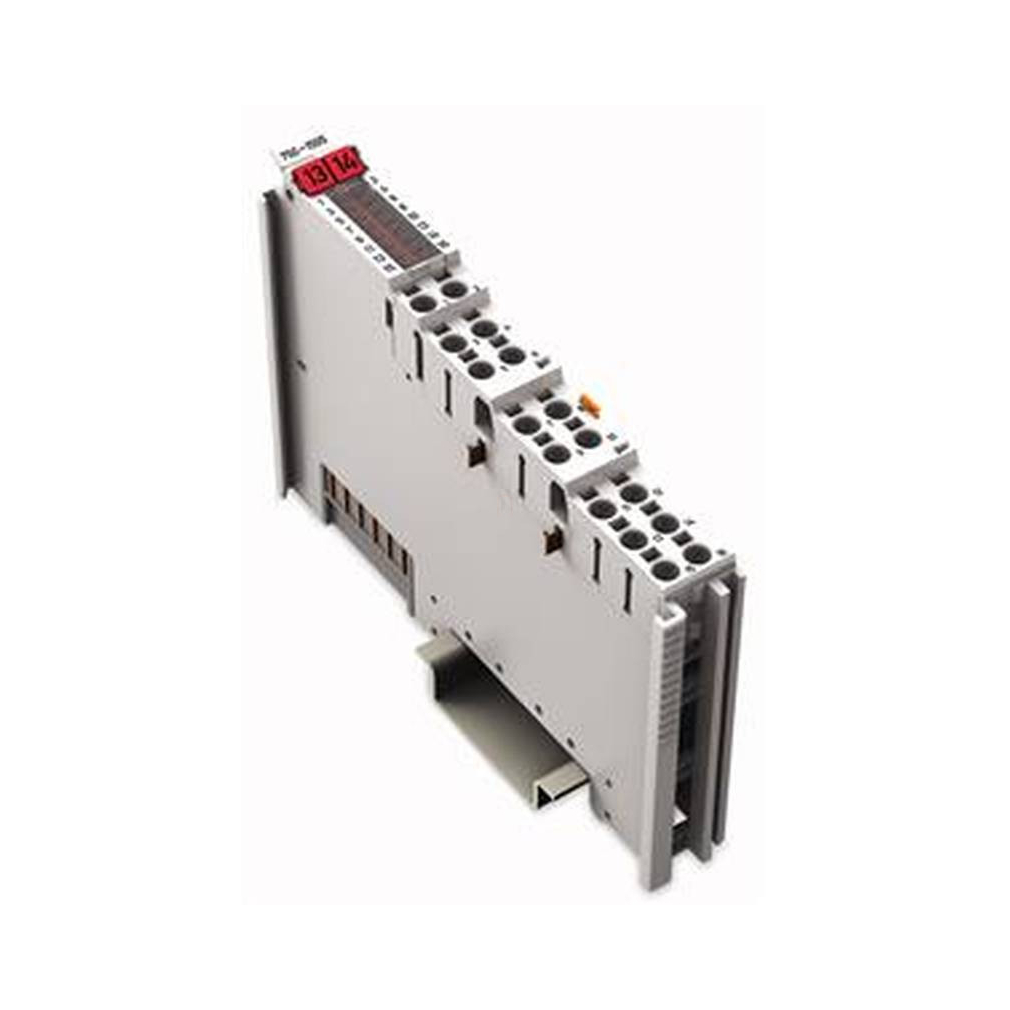

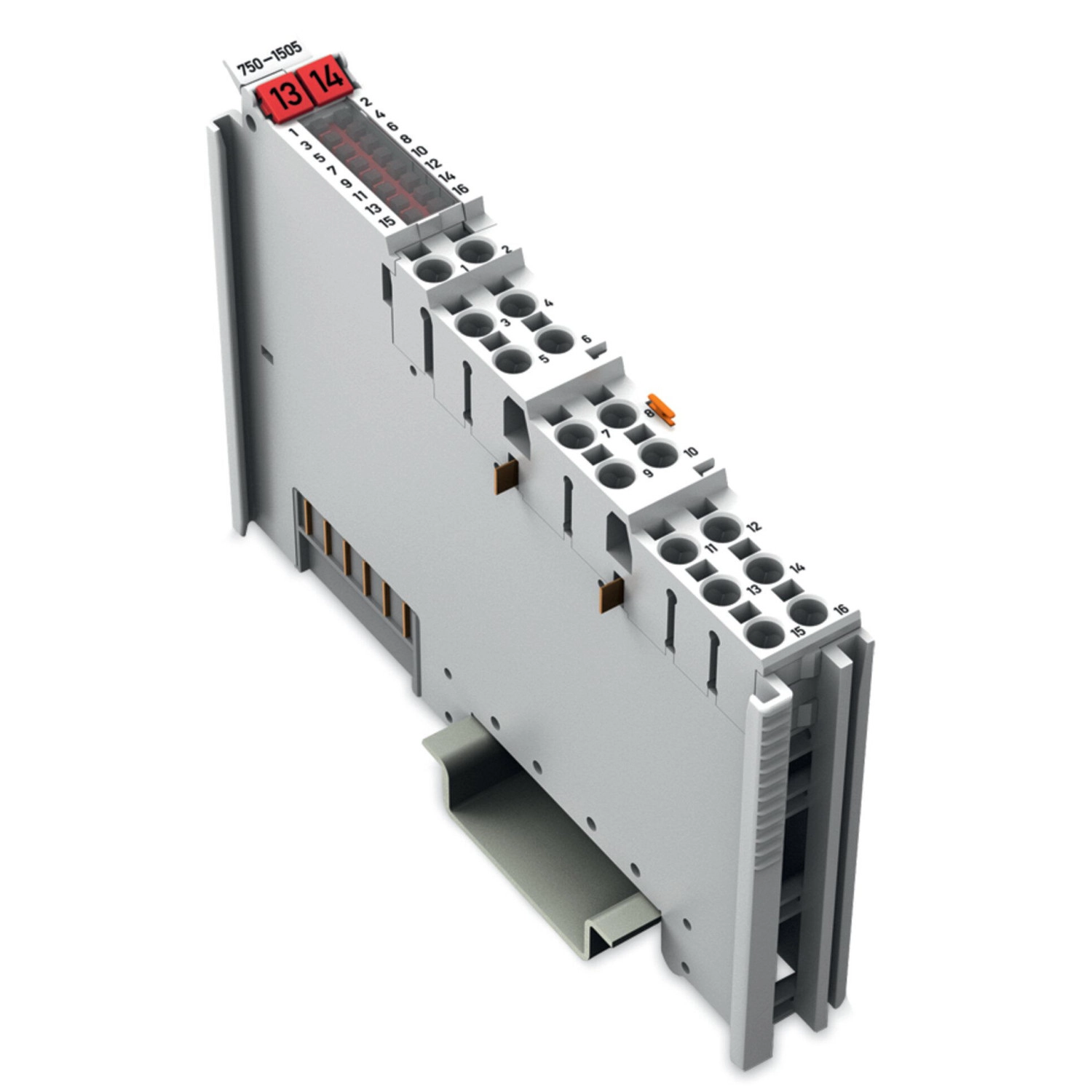

Wago 750-1505 16 csatornás digitális kimeneti modul, 24 V DC, 0,5 A, negatív logika, Push-in CAGE CLAMP
RRP:94 447 Ft
93 503 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
81 437 Ft
nettó 64 124 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ennek a digitális kimeneti modulnak 16 csatornája van és mindössze 12 mm (0,47 inch) széles. Bináris vezérlőjeleket továbbít az automatizálási eszköztől a csatlakoztatott aktorokhoz (pl. mágnesszelepekhez, kontaktorokhoz, jelátvivőkhöz, relékhez és más elektromos terhelésekhez). A modul Push-in CAGE CLAMP® csatlakozás technikával rendelkezik, amely lehetővé teszi tömör vezetékek csatlakoztatását az egységbe történő egyszerű benyomással. Zöld LED jelzi minden egyes csatorna állapotát. A terepi és rendszerszintek elektromosan leválasztottak. Egy 2,5 mm-es pengével rendelkező működtető szerszám (210-719) szükséges a Push-in CAGE CLAMP® csatlakozás oldásához.
A Wago 750-1505 16 negatív logikájú, 24 V DC digitális kimenetet kínál, csatornánként 0,5 A kimeneti árammal, 12 mm szélességben. Ohmos, induktív és lámpaterhelések vezérlésére használható; legnagyobb kapcsolási frekvenciája 1 kHz. Minden csatorna állapotát zöld LED jelzi, a terepi és rendszerszintek elektromosan leválasztottak. A tömör vezetékek a Push-in CAGE CLAMP kapocspontokba egyszerűen benyomhatók.
Villamos és jeltechnikai adatok
| Digitális kimenetek / csatornák száma | 16 / 16 |
|---|---|
| Jel típusa | Digitális; 24 V DC; negatív logikájú kapcsolás |
| Aktorcsatlakozás | 16 × egyvezetékes |
| Kimeneti áram csatornánként | 0,5 A |
| Kimeneti védelem | Rövidzárvédett |
| Terheléstípusok | Ohmos, induktív és lámpaterhelés |
| Kapcsolási frekvencia, maximum | 1 kHz |
| Belső kimeneti adatszélesség, maximum | 16 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| 5 V-os rendszerellátás fogyasztása | 40 mA |
| Terepi táp | 24 V DC, −25…+30%; tápsínérintkezőkön keresztül; betáplálás késes érintkezőkkel, továbbítás rugós csatlakozással |
| Terepi áramfelvétel külső terhelés nélkül | 11 mA |
| Rendszer/terep szigetelése | 500 V |

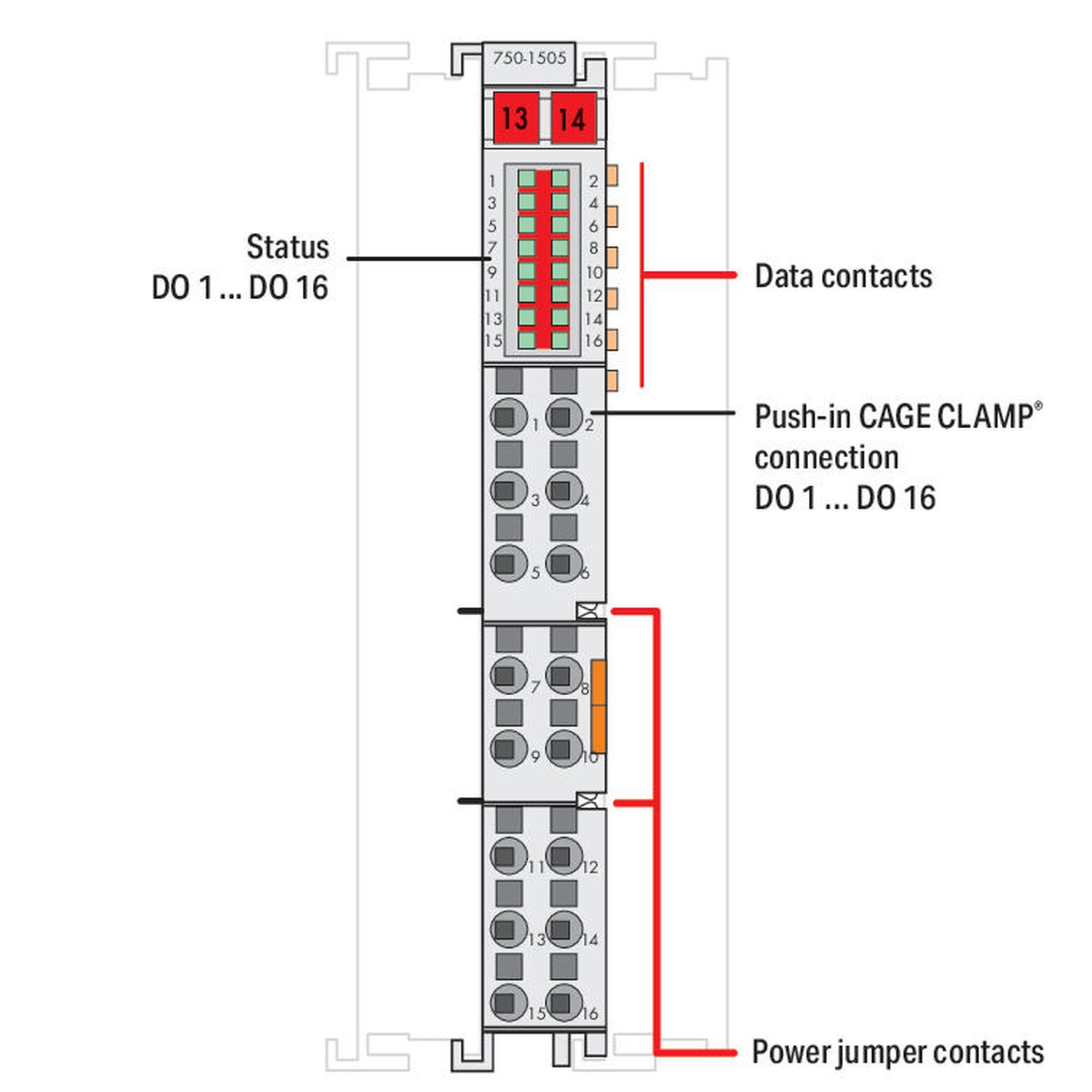

| Állapotjelzés | 16 zöld LED; DO1…DO16 egyedi állapota |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |
| Tápsínérintkezők áramterhelhetősége | 10 A |
Csatlakozás és kialakítás
| Kimeneti csatlakozások | 16 × Push-in CAGE CLAMP |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Vezetékes interfész | Rögzített |
| Tömör vezeték csatlakoztatása | Egyszerű benyomással |
| Csatlakozás oldásához szükséges szerszám | 210-719; 2,5 mm széles penge; az opcionális tartozéktáblázatban 2,5 × 0,4 mm |
| Szélesség | 12 mm / 0,472 inch; a bevezetőben 0,47 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN-sín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés | DIN35-sín |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,819 MJ |
| Tömeg | 47,5 g |
| Megfelelőségi jelölés | CE |
Alkalmazási és kapcsolási feltételek
| Alkalmazás | Bináris vezérlőjelek továbbítása az automatizálási eszköztől a csatlakoztatott aktorokhoz; például mágnesszelepekhez, kontaktorokhoz, jelátvivőkhöz, relékhez és más elektromos terhelésekhez. |
|---|---|
| Csatorna és tápsín külön értéke | A 0,5 A az egyes kimenetekhez tartozik; a 10 A a tápsínérintkezők átmenő terhelhetősége. |
| Rendszer és terep | Elektromosan leválasztott szintek; az 5 V-os rendszerellátás 40 mA-es és a 24 V-os terepi ellátás terhelés nélküli 11 mA-es fogyasztása külön adat. |

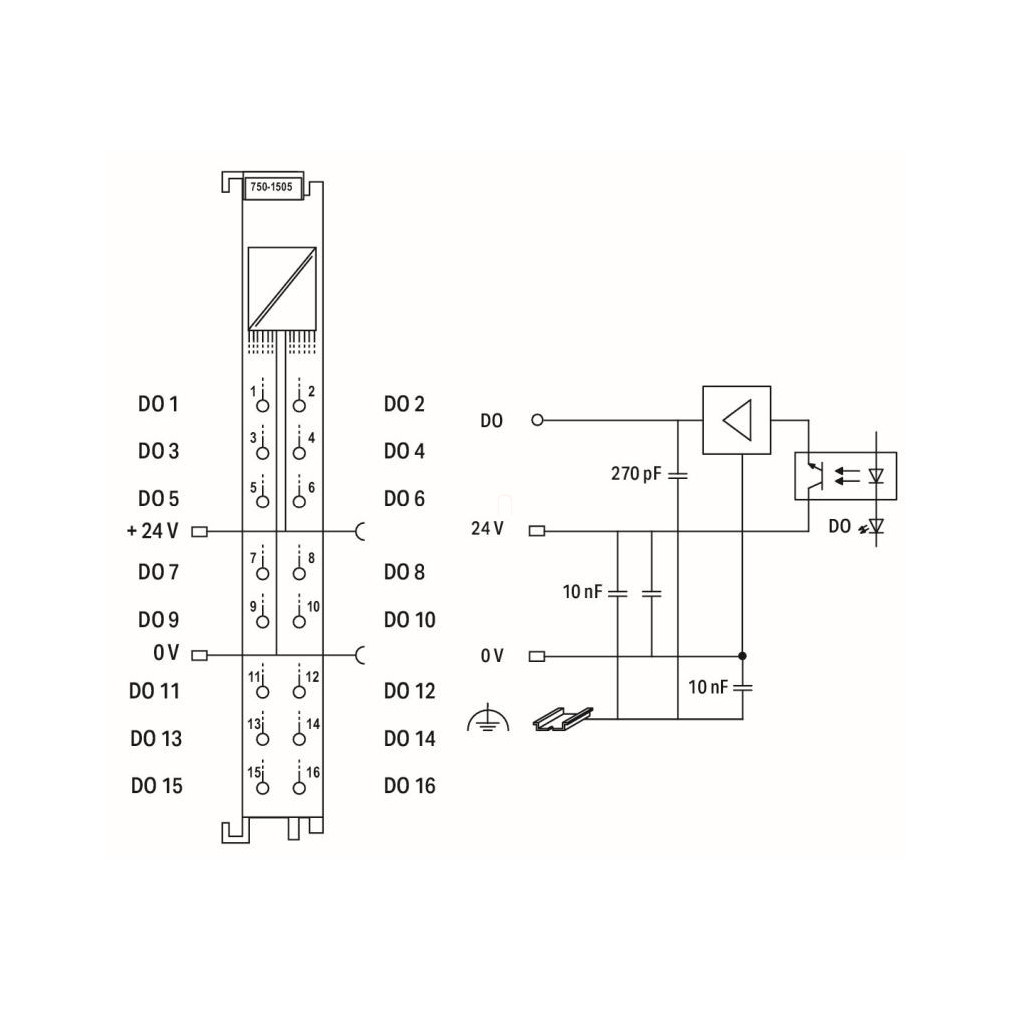

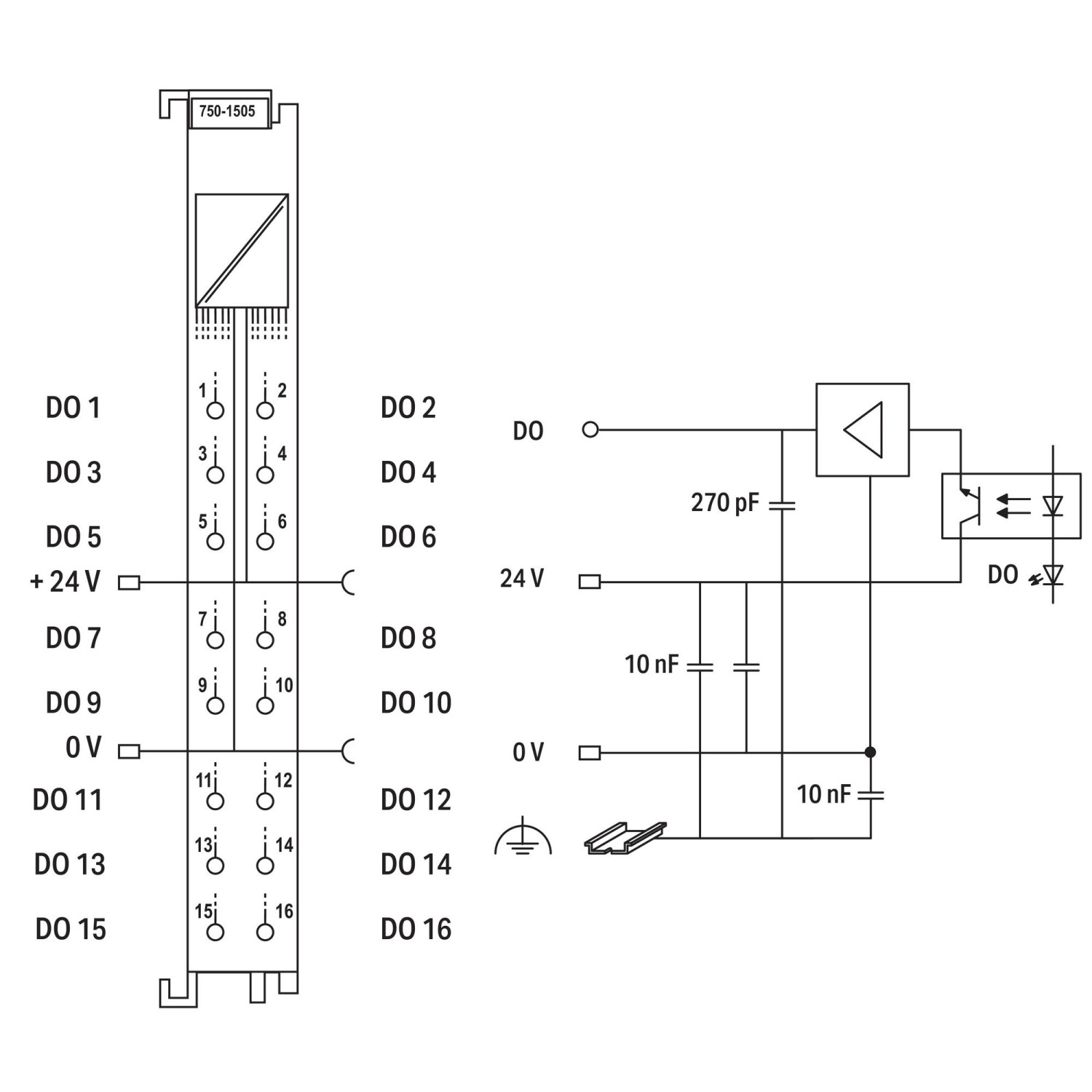

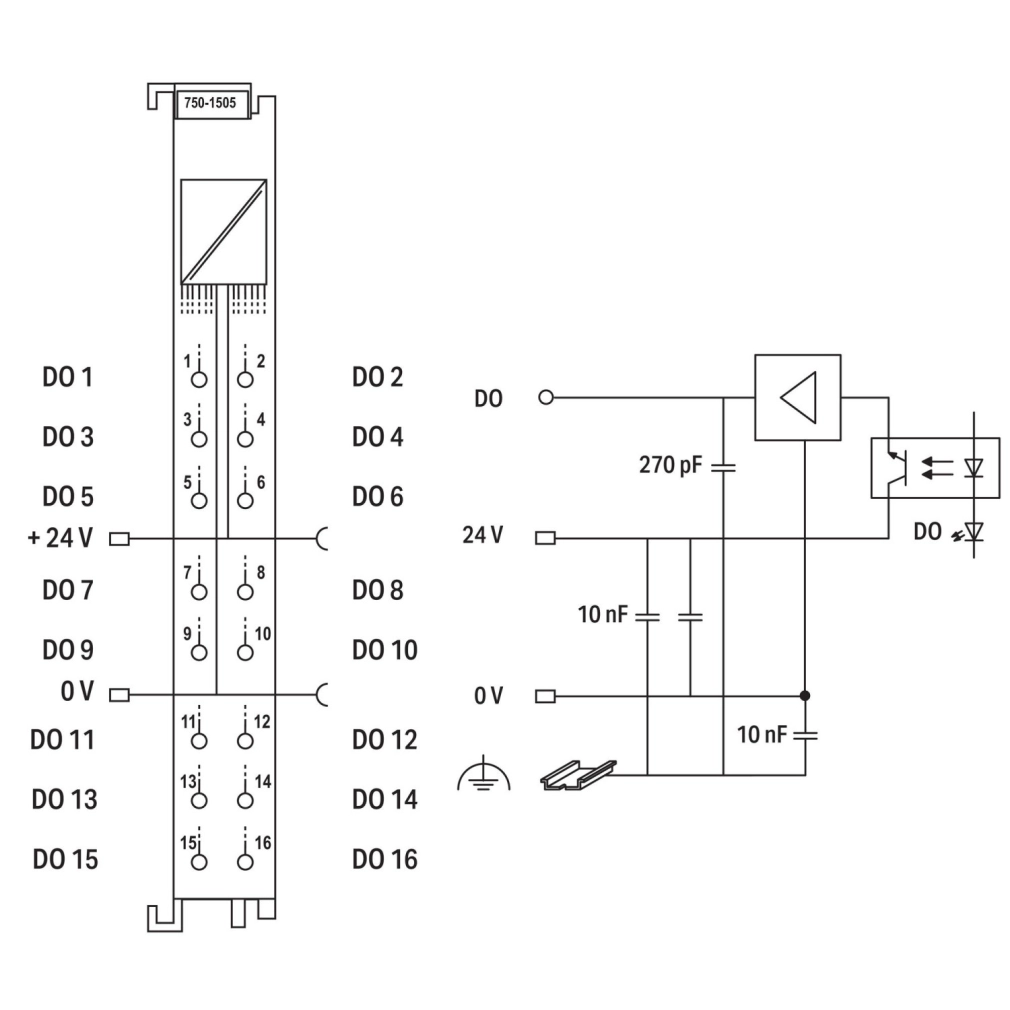

| Előlapi csatornakiosztás | A bal oszlopban DO1,3,5,7,9,11,13,15; a jobb oldalon DO2,4,6,8,10,12,14,16. A közbenső tápsínjelölések +24 V és 0 V. |
| Áramköri részlet | Optikai leválasztás és DO-állapotjelzés; 270 pF és két külön 10 nF komponensfelirat. Ezek kapcsolási rajzi értékek, nem kimeneti áramhatárok. |

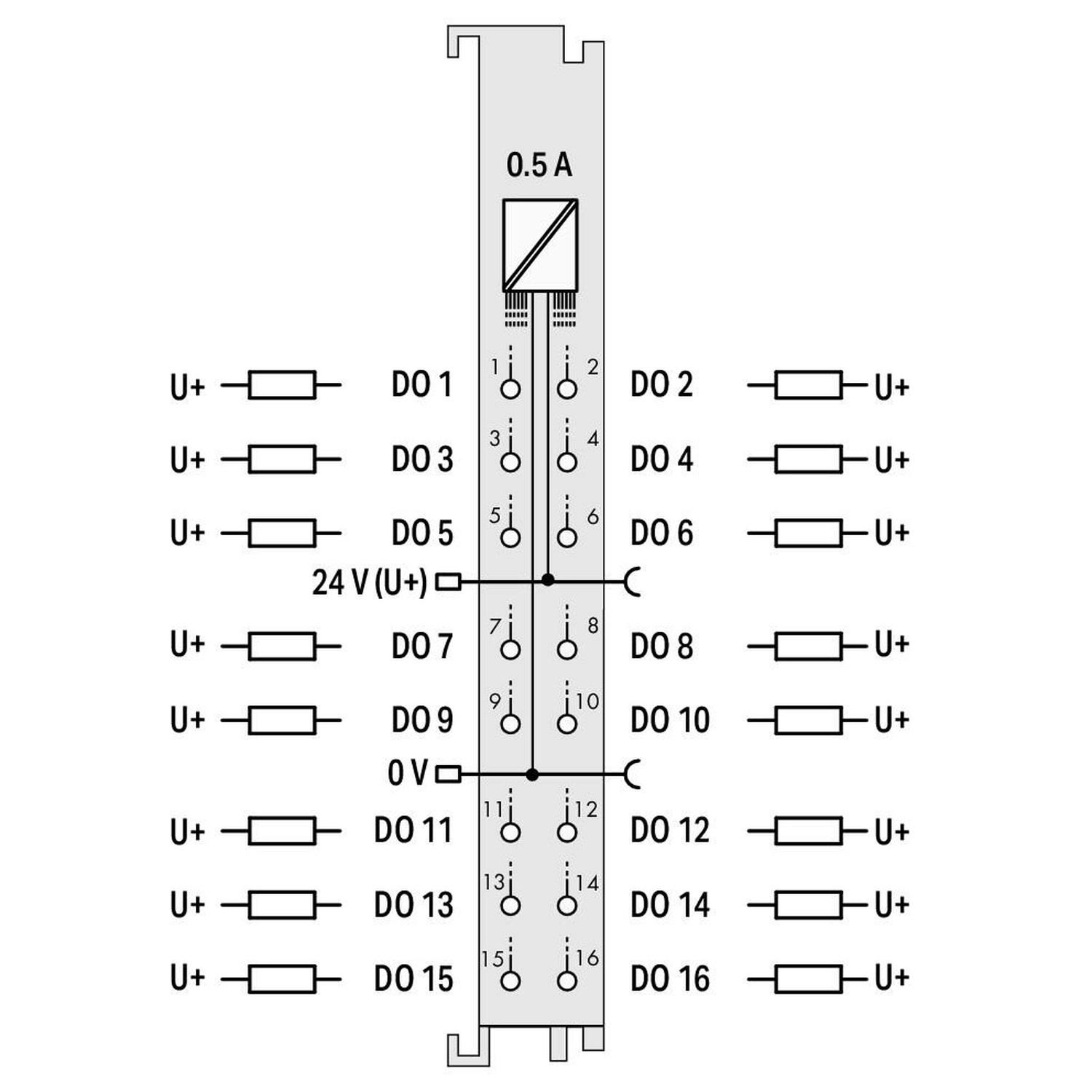

| Terhelések kapcsolási példája | A szemléltető rajz mind a 16 kimenethez U+ felé csatlakozó terhelést, 24 V (U+) és 0 V tápjelölést, valamint 0,5 A modulfeliratot mutat; nem bővíti a névleges terhelhetőséget. |
Rendszertervezési és szerelési feltételek
| Rendszerkézikönyv hatálya | A 750/753 sorozat közös kézikönyve a konkrét termékkézikönyvvel együtt alkalmazandó; nem minden közös fejezet vonatkozik minden termékre. |
|---|---|
| Szerelési hely és hozzáférés | Nyitott kialakítású eszköz; megfelelő, mechanikailag stabil kiegészítő burkolat szükséges, érintés- és UV-védelemmel, a szennyezettségi fok biztosításával és a tűz továbbterjedésének megakadályozásával; hozzáférés csak feljogosított személynek, nyitás szerszámmal. |
| Szabad szerelési távolság a teljes csomópont körül | Felül és alul legalább 35 mm; bal és jobb oldalon legalább 20 mm a szomszédos elemekhez, kábelcsatornához és a burkolat vagy keret oldalához. A rajz belső 65/35 mm méretei külön geometriai adatok. |
| Függőleges csomópont rögzítése | A csomópont alá végállítót kell szerelni az elcsúszás megakadályozására. |
| Védővezető | A terepi csatlakozások nem biztosítanak PE-funkciót; a terepi készülék védővezetője nem vezethető át az I/O terepi kapcsain. A DIN-sínt földelni kell az EMC-zavarok elvezetésére; veszélyes aktív feszültségnél megfelelő PE-kapcsolat szükséges. |
| Hosszú 24 V-os tápvezetékek | EN61000-6-2:2019 szerinti megfeleléshez a 30 m-nél hosszabb rendszer- és terepi tápvezetékekhez megfelelő szűrőmodul szükséges. A közös kézikönyv 750-626/xxx-xxx és 750-624/xxx-xxx családjelölése nem konkrét rendelési cikkszám. |
| Kábelezési feltételek | Egy szorítóhelyre csak egy vezető; a kábelek méretezése a várható legnagyobb áramhoz igazodjon. A szorítóhelyen legfeljebb 25 K többletmelegedést is figyelembe kell venni. Jel- és adatvezetékek külön vezetendők a tápkábelektől és zavarforrásoktól; árnyékolásuk a szekrény belépési pontján nagy felületen földelendő. |
| DIN-sín érintkezőpár feltétele | A CuSn6 sínérintkező és a sín nem alkothat 0,5 V-nál nagyobb feszültségkülönbséget eredményező galvánelemet a megadott vizsgálati feltétellel: 0,3%-os sóoldat, 20 °C / 68 °F. |
| Szigetelésvizsgálat | A sínhez kapacitívan csatolt rendszer- és terepi oldal miatt csak DC vizsgálat; a következő vizsgálófeszültség előtt a modul teljesen kisütendő. A sín és e potenciálok közötti AC vizsgálat károsíthatja a modult. |
Jelfeldolgozás és alkalmazási feltételek
| Alkalmazhatóság | 750-1505, HW04 hardververziótól; a termékkézikönyv a 750/753 rendszerkézikönyvvel együtt alkalmazandó. |
|---|---|
| Kompatibilis fejállomások | A WAGO-I/O System750/753 összes fejállomása, a termékkézikönyv alkalmazhatósági feltételeivel. |
| Negatív logikájú kimenet | Magas csatornaállapotnál a terepi ellátás 0 V-os potenciálja a megfelelő kimenetre kapcsolódik. |
| LED és csatlakozási pont | Mind a 16 csatornán kikapcsolt LED: 0 jel; zöld LED: 1 jel. A csatorna, a kimeneti csatlakozás és a LED száma 1–16 között azonos. |
| Első kimeneti byte | Bit0=DO1; bit1=DO2; bit2=DO3; bit3=DO4; bit4=DO5; bit5=DO6; bit6=DO7; bit7=DO8. |
| Második kimeneti byte | Bit0=DO9; bit1=DO10; bit2=DO11; bit3=DO12; bit4=DO13; bit5=DO14; bit6=DO15; bit7=DO16. Összesen 16 bit; a kézikönyv táblázatcímében 8…16 szerepel, a tényleges táblázat nyolc bitet rendel a DO9…DO16 csatornákhoz. |
| Előző komponens mechanikai feltétele | Legalább 2 nyitott horony szükséges a késes tápsínérintkezők befogadására. A villamos kompatibilitás külön, az áramköri rajz szerint ellenőrizendő. |
| Túlterhelés elleni betáplálás | A kézikönyv biztosítékkal ellátott betápmodult ír elő, például 750-601 vagy 750-610. |
| Induktív terhelés védelme | Az indukált feszültséget megfelelő, a terheléssel párhuzamos védőáramkörrel, például szabadonfutó diódával kell korlátozni; ez védi az elektronikát a kikapcsolási feszültségtől. |
Biztonsági áramköri alkalmazás feltételei
| A következő feltételek hatálya | Kizárólag a HW04-től érvényes termékkézikönyv szerinti, biztonsági áramkörben történő visszahatásmentes alkalmazásra vonatkoznak. |
|---|---|
| Biztonsági szerep | A modul visszahatásmentes használatra alkalmas biztonsági áramkörben. Helyes alkalmazása nem befolyásolja az áramkör által elért SIL-szintet, teljesítményszintet és kategóriát; ebből a modulra önálló SIL- vagy PL-minősítés nem következik. |
| Terepi ellátás lekapcsolása | Ha a terepi oldali ellátást biztonsági kapcsolókészülék lekapcsolja, a termékkézikönyv szerint a modul biztonsági funkciója nem aktív. |
| 24 V DC tápegység | Csak SELV/PELV-ellátásra alkalmas tápegység használható ebben az alkalmazásban. |
| Legnagyobb feszültség hiba esetén is | Umax kisebb mint 32 V. Aktív túlfeszültség-korlátozással rendelkező tápegységet vagy más megfelelő komponenst kell alkalmazni. |
| Beépítési védettség | Legalább IP54 védettségű kapcsolódoboz vagy vezérlőszekrény kötelező ebben a biztonsági alkalmazásban; a modul saját IP20 védettsége külön adat. |
| Kimenetre történő visszatáplálás | 24 V-os tápfeszültséget tilos közvetlenül a kimenetre kapcsolni; ezt a bekötési hibát a rendszer nem észleli. |
| Modulcsoport táplálása | A visszahatásmentes modulok egy csoportját csak egy biztonsági kapcsolókészülék táplálhatja; a visszatáplálást feltétlenül ki kell zárni. |
| Kimenetek közötti rövidzárlat | A különböző visszahatásmentes modulok kimenetei közötti rövidzárlatot ki kell zárni; a rendszer azt nem észleli. |
| Idegen feszültség hibájának kizárása | Az EN ISO13849-2 szerinti hibakizáráshoz külön vezetett kábelezés és külső sérülés elleni védelem, például kábelcsatorna szükséges. |
| Potenciálcsoport kialakítása | Az egy biztonsági kapcsolókészülékhez tartozó modulokat egy potenciálcsoportba kell foglalni. Betáplálás csak 750-601 vagy 750-602 betápmodullal, illetve 750-626 szűrőmodullal történhet. |
| Potenciálcsoport lezárása | A csoport végére betápmodult vagy tápsínérintkezők nélküli 750-616 távolságtartó modult kell csatlakoztatni. |
| Általános és biztonsági betáplálási feltétel | A 750-601/750-610 biztosítékos túlterhelésvédelem és a biztonsági potenciálcsoport 750-601/750-602/750-626 választéka eltérő feltételhez tartozik; nem cserélhető fel automatikusan. |
| Biztonsági kapcsolási példák határa | A kézikönyv kétcsatornás egypólusú és kétpólusú tápellátás-lekapcsolási példát közöl. A rajzok 0 V felé mutató terhelése nem azonos a 750-1505 saját, U+ felé csatlakozó terhelési példájával; ezért a biztonsági rajz nem helyettesíti a saját negatív logikájú kimeneti bekötést. A potenciálcsoport 4-csatornás családpéldája sem írja át a saját 16 csatornás kiosztást. |
Szükséges és feltételes kézikönyvi kiegészítők
| 750-1605 | Szükség szerint potenciáltöbbszöröző modul az aktorok táplálásához |
|---|---|
| 750-1606 | Szükség szerint potenciáltöbbszöröző modul az aktorok táplálásához |
| 750-1607 | Szükség szerint potenciáltöbbszöröző modul az aktorok táplálásához |
| 750-626 | Szűrőmodul; kizárólag a biztonsági potenciálcsoport előbb ismertetett betáplálási feltételeivel |
| 750-616 | Tápsínérintkezők nélküli távolságtartó modul a biztonsági potenciálcsoport végén, a betápmodulos lezárás alternatívájaként |
Egyedi kiadási eltérések
| Tűzterhelés kiadási eltérése | A 2026.08.11-i magyar adatlap 0,819 MJ-t, a termékkézikönyv 2026.01.14-i adatlapmelléklete 0,623 MJ-t közöl. Az eltérő kiadások értékei külön kezelendők. |
|---|---|
| ABS-azonosító kiadási eltérése | A magyar adatlap ABS-azonosítója 25-0415412; a kézikönyv régebbi mellékletében 22-2219060 szerepel. |
| Áramköri komponensfeliratok | A magyar rajz 270 pF és két 10 nF feliratot tartalmaz; a termékkézikönyv HW04-től érvényes kapcsolási rajzán 270 pF és három külön 10 nF felirat látható. A kiadások közötti eltérés nem módosítja az áramadatokat. |
| Biztonsági kapcsolási példa és saját kimenet | A saját működésleírás szerint magas jelállapotban 0 V kapcsolódik a kimenetre, a terhelés U+ felé csatlakozik. A biztonsági kapcsolási példák 0 V felé rajzolt terhelést mutatnak; ezt nem szabad a saját low-side kimenetek önálló bekötési utasításaként használni. |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 szerint |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 szerint |
| H₂S megengedett koncentrációja | 10 ppm; 75% relatív páratartalom mellett |
| SO₂ megengedett koncentrációja | 25 ppm; 75% relatív páratartalom mellett |
Tanúsítványok és jelölések
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2, Clause3 | MSIP-REM-W43-DOM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV; DNV-CG-0339, Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035 X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297 X |
| KTL; KOSHA Article34, IEC60079-0 | 20-KA4BO-0099X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Robbanásvédelmi képi jelölések | PTB0102; DEKRA8505; INMETRO OCP0004; a tanúsítványok külön azonosítóval szerepelnek. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid; difenil(2,4,6-trimetilbenzoil)-foszfin-oxid. A felsorolások nem soronként párosított adatok. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 3226b730-4074-45fa-b8ec-61a974f3842e |
| SCIP; Belgium | a8e77bc5-8b31-4ad3-9ff7-1017ca955595 |
| SCIP; Bulgária | 74f060e6-30b3-48d9-bde8-1e6d7e89e94d |
| SCIP; Cseh Köztársaság | 2d97089b-42d1-4ed2-b0bb-35a5d75f8dd0 |
| SCIP; Dánia | f275f896-16e2-499c-8539-fc7399c726f3 |
| SCIP; Finnország | eed91a68-6f14-4f17-863b-ed6fb9383281 |
| SCIP; Franciaország | f05291df-d1a6-40b1-99f7-a5c08e3c7484 |
| SCIP; Németország | 6fb986c0-7c8d-4ec6-85f3-40590c3ffef0 |
| SCIP; Magyarország | d9f7c1f5-635c-4261-8dfa-bf49a0d09af9 |
| SCIP; Olaszország | 9c880323-c1d3-4850-8e04-98b3ad2a90c0 |
| SCIP; Hollandia | 37720692-749e-4a75-9095-b12fe5be45f7 |
| SCIP; Lengyelország | f60a531e-4e13-41b2-ba63-77784525f561 |
| SCIP; Románia | c515dece-86d7-427c-9eb6-ef75888cf312 |
| SCIP; Svédország | ba7f4e40-3696-478b-b6e5-5f2daf582b74 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora áram tartozik egy kimenethez?
Csatornánként 0,5 A. A külön megadott 10 A a tápsínérintkezők átmenő terhelhetősége.
Milyen terheléstípusokat támogat?
Ohmos, induktív és lámpaterhelést; a kimenetek rövidzárvédettek.
Mennyi a modul saját áramfelvétele?
Az 5 V-os rendszerellátásról 40 mA; a terepi ellátásról, külső terhelés nélkül 11 mA. A két külön ellátás adatai külön értendők.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-1505
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
47,5 g/db
Cikkszám
4045454905552
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-1505 16 csatornás digitális kimeneti modul, 24 V DC, 0,5 A, negatív logika, Push-in CAGE CLAMP műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-1505 |
| GTIN / EAN | 4045454905552 |
| Terméktípus | 16 csatornás digitális kimeneti modul |
Villamos és jeltechnikai adatok
| Digitális kimenetek / csatornák száma | 16 / 16 |
|---|---|
| Jel típusa | Digitális; 24 V DC; negatív logikájú kapcsolás |
| Aktorcsatlakozás | 16 × egyvezetékes |
| Kimeneti áram csatornánként | 0,5 A |
| Kimeneti védelem | Rövidzárvédett |
| Terheléstípusok | Ohmos, induktív és lámpaterhelés |
| Kapcsolási frekvencia, maximum | 1 kHz |
| Belső kimeneti adatszélesség, maximum | 16 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| 5 V-os rendszerellátás fogyasztása | 40 mA |
| Terepi táp | 24 V DC, −25…+30%; tápsínérintkezőkön keresztül; betáplálás késes érintkezőkkel, továbbítás rugós csatlakozással |
| Terepi áramfelvétel külső terhelés nélkül | 11 mA |
| Rendszer/terep szigetelése | 500 V |
| Állapotjelzés | 16 zöld LED; DO1…DO16 egyedi állapota |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |
| Tápsínérintkezők áramterhelhetősége | 10 A |
Csatlakozás és kialakítás
| Kimeneti csatlakozások | 16 × Push-in CAGE CLAMP |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–1,5 mm² / 28–16 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 22–16 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Vezetékes interfész | Rögzített |
| Tömör vezeték csatlakoztatása | Egyszerű benyomással |
| Csatlakozás oldásához szükséges szerszám | 210-719; 2,5 mm széles penge; az opcionális tartozéktáblázatban 2,5 × 0,4 mm |
| Szélesség | 12 mm / 0,472 inch; a bevezetőben 0,47 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN-sín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés | DIN35-sín |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,819 MJ |
| Tömeg | 47,5 g |
| Megfelelőségi jelölés | CE |
Alkalmazási és kapcsolási feltételek
| Alkalmazás | Bináris vezérlőjelek továbbítása az automatizálási eszköztől a csatlakoztatott aktorokhoz; például mágnesszelepekhez, kontaktorokhoz, jelátvivőkhöz, relékhez és más elektromos terhelésekhez. |
|---|---|
| Csatorna és tápsín külön értéke | A 0,5 A az egyes kimenetekhez tartozik; a 10 A a tápsínérintkezők átmenő terhelhetősége. |
| Rendszer és terep | Elektromosan leválasztott szintek; az 5 V-os rendszerellátás 40 mA-es és a 24 V-os terepi ellátás terhelés nélküli 11 mA-es fogyasztása külön adat. |
| Előlapi csatornakiosztás | A bal oszlopban DO1,3,5,7,9,11,13,15; a jobb oldalon DO2,4,6,8,10,12,14,16. A közbenső tápsínjelölések +24 V és 0 V. |
| Áramköri részlet | Optikai leválasztás és DO-állapotjelzés; 270 pF és két külön 10 nF komponensfelirat. Ezek kapcsolási rajzi értékek, nem kimeneti áramhatárok. |
| Terhelések kapcsolási példája | A szemléltető rajz mind a 16 kimenethez U+ felé csatlakozó terhelést, 24 V (U+) és 0 V tápjelölést, valamint 0,5 A modulfeliratot mutat; nem bővíti a névleges terhelhetőséget. |
Rendszertervezési és szerelési feltételek
| Rendszerkézikönyv hatálya | A 750/753 sorozat közös kézikönyve a konkrét termékkézikönyvvel együtt alkalmazandó; nem minden közös fejezet vonatkozik minden termékre. |
|---|---|
| Szerelési hely és hozzáférés | Nyitott kialakítású eszköz; megfelelő, mechanikailag stabil kiegészítő burkolat szükséges, érintés- és UV-védelemmel, a szennyezettségi fok biztosításával és a tűz továbbterjedésének megakadályozásával; hozzáférés csak feljogosított személynek, nyitás szerszámmal. |
| Szabad szerelési távolság a teljes csomópont körül | Felül és alul legalább 35 mm; bal és jobb oldalon legalább 20 mm a szomszédos elemekhez, kábelcsatornához és a burkolat vagy keret oldalához. A rajz belső 65/35 mm méretei külön geometriai adatok. |
| Függőleges csomópont rögzítése | A csomópont alá végállítót kell szerelni az elcsúszás megakadályozására. |
| Védővezető | A terepi csatlakozások nem biztosítanak PE-funkciót; a terepi készülék védővezetője nem vezethető át az I/O terepi kapcsain. A DIN-sínt földelni kell az EMC-zavarok elvezetésére; veszélyes aktív feszültségnél megfelelő PE-kapcsolat szükséges. |
| Hosszú 24 V-os tápvezetékek | EN61000-6-2:2019 szerinti megfeleléshez a 30 m-nél hosszabb rendszer- és terepi tápvezetékekhez megfelelő szűrőmodul szükséges. A közös kézikönyv 750-626/xxx-xxx és 750-624/xxx-xxx családjelölése nem konkrét rendelési cikkszám. |
| Kábelezési feltételek | Egy szorítóhelyre csak egy vezető; a kábelek méretezése a várható legnagyobb áramhoz igazodjon. A szorítóhelyen legfeljebb 25 K többletmelegedést is figyelembe kell venni. Jel- és adatvezetékek külön vezetendők a tápkábelektől és zavarforrásoktól; árnyékolásuk a szekrény belépési pontján nagy felületen földelendő. |
| DIN-sín érintkezőpár feltétele | A CuSn6 sínérintkező és a sín nem alkothat 0,5 V-nál nagyobb feszültségkülönbséget eredményező galvánelemet a megadott vizsgálati feltétellel: 0,3%-os sóoldat, 20 °C / 68 °F. |
| Szigetelésvizsgálat | A sínhez kapacitívan csatolt rendszer- és terepi oldal miatt csak DC vizsgálat; a következő vizsgálófeszültség előtt a modul teljesen kisütendő. A sín és e potenciálok közötti AC vizsgálat károsíthatja a modult. |
Jelfeldolgozás és alkalmazási feltételek
| Alkalmazhatóság | 750-1505, HW04 hardververziótól; a termékkézikönyv a 750/753 rendszerkézikönyvvel együtt alkalmazandó. |
|---|---|
| Kompatibilis fejállomások | A WAGO-I/O System750/753 összes fejállomása, a termékkézikönyv alkalmazhatósági feltételeivel. |
| Negatív logikájú kimenet | Magas csatornaállapotnál a terepi ellátás 0 V-os potenciálja a megfelelő kimenetre kapcsolódik. |
| LED és csatlakozási pont | Mind a 16 csatornán kikapcsolt LED: 0 jel; zöld LED: 1 jel. A csatorna, a kimeneti csatlakozás és a LED száma 1–16 között azonos. |
| Első kimeneti byte | Bit0=DO1; bit1=DO2; bit2=DO3; bit3=DO4; bit4=DO5; bit5=DO6; bit6=DO7; bit7=DO8. |
| Második kimeneti byte | Bit0=DO9; bit1=DO10; bit2=DO11; bit3=DO12; bit4=DO13; bit5=DO14; bit6=DO15; bit7=DO16. Összesen 16 bit; a kézikönyv táblázatcímében 8…16 szerepel, a tényleges táblázat nyolc bitet rendel a DO9…DO16 csatornákhoz. |
| Előző komponens mechanikai feltétele | Legalább 2 nyitott horony szükséges a késes tápsínérintkezők befogadására. A villamos kompatibilitás külön, az áramköri rajz szerint ellenőrizendő. |
| Túlterhelés elleni betáplálás | A kézikönyv biztosítékkal ellátott betápmodult ír elő, például 750-601 vagy 750-610. |
| Induktív terhelés védelme | Az indukált feszültséget megfelelő, a terheléssel párhuzamos védőáramkörrel, például szabadonfutó diódával kell korlátozni; ez védi az elektronikát a kikapcsolási feszültségtől. |
Biztonsági áramköri alkalmazás feltételei
| A következő feltételek hatálya | Kizárólag a HW04-től érvényes termékkézikönyv szerinti, biztonsági áramkörben történő visszahatásmentes alkalmazásra vonatkoznak. |
|---|---|
| Biztonsági szerep | A modul visszahatásmentes használatra alkalmas biztonsági áramkörben. Helyes alkalmazása nem befolyásolja az áramkör által elért SIL-szintet, teljesítményszintet és kategóriát; ebből a modulra önálló SIL- vagy PL-minősítés nem következik. |
| Terepi ellátás lekapcsolása | Ha a terepi oldali ellátást biztonsági kapcsolókészülék lekapcsolja, a termékkézikönyv szerint a modul biztonsági funkciója nem aktív. |
| 24 V DC tápegység | Csak SELV/PELV-ellátásra alkalmas tápegység használható ebben az alkalmazásban. |
| Legnagyobb feszültség hiba esetén is | Umax kisebb mint 32 V. Aktív túlfeszültség-korlátozással rendelkező tápegységet vagy más megfelelő komponenst kell alkalmazni. |
| Beépítési védettség | Legalább IP54 védettségű kapcsolódoboz vagy vezérlőszekrény kötelező ebben a biztonsági alkalmazásban; a modul saját IP20 védettsége külön adat. |
| Kimenetre történő visszatáplálás | 24 V-os tápfeszültséget tilos közvetlenül a kimenetre kapcsolni; ezt a bekötési hibát a rendszer nem észleli. |
| Modulcsoport táplálása | A visszahatásmentes modulok egy csoportját csak egy biztonsági kapcsolókészülék táplálhatja; a visszatáplálást feltétlenül ki kell zárni. |
| Kimenetek közötti rövidzárlat | A különböző visszahatásmentes modulok kimenetei közötti rövidzárlatot ki kell zárni; a rendszer azt nem észleli. |
| Idegen feszültség hibájának kizárása | Az EN ISO13849-2 szerinti hibakizáráshoz külön vezetett kábelezés és külső sérülés elleni védelem, például kábelcsatorna szükséges. |
| Potenciálcsoport kialakítása | Az egy biztonsági kapcsolókészülékhez tartozó modulokat egy potenciálcsoportba kell foglalni. Betáplálás csak 750-601 vagy 750-602 betápmodullal, illetve 750-626 szűrőmodullal történhet. |
| Potenciálcsoport lezárása | A csoport végére betápmodult vagy tápsínérintkezők nélküli 750-616 távolságtartó modult kell csatlakoztatni. |
| Általános és biztonsági betáplálási feltétel | A 750-601/750-610 biztosítékos túlterhelésvédelem és a biztonsági potenciálcsoport 750-601/750-602/750-626 választéka eltérő feltételhez tartozik; nem cserélhető fel automatikusan. |
| Biztonsági kapcsolási példák határa | A kézikönyv kétcsatornás egypólusú és kétpólusú tápellátás-lekapcsolási példát közöl. A rajzok 0 V felé mutató terhelése nem azonos a 750-1505 saját, U+ felé csatlakozó terhelési példájával; ezért a biztonsági rajz nem helyettesíti a saját negatív logikájú kimeneti bekötést. A potenciálcsoport 4-csatornás családpéldája sem írja át a saját 16 csatornás kiosztást. |
Szükséges és feltételes kézikönyvi kiegészítők
| 750-1605 | Szükség szerint potenciáltöbbszöröző modul az aktorok táplálásához |
|---|---|
| 750-1606 | Szükség szerint potenciáltöbbszöröző modul az aktorok táplálásához |
| 750-1607 | Szükség szerint potenciáltöbbszöröző modul az aktorok táplálásához |
| 750-626 | Szűrőmodul; kizárólag a biztonsági potenciálcsoport előbb ismertetett betáplálási feltételeivel |
| 750-616 | Tápsínérintkezők nélküli távolságtartó modul a biztonsági potenciálcsoport végén, a betápmodulos lezárás alternatívájaként |
Egyedi kiadási eltérések
| Tűzterhelés kiadási eltérése | A 2026.08.11-i magyar adatlap 0,819 MJ-t, a termékkézikönyv 2026.01.14-i adatlapmelléklete 0,623 MJ-t közöl. Az eltérő kiadások értékei külön kezelendők. |
|---|---|
| ABS-azonosító kiadási eltérése | A magyar adatlap ABS-azonosítója 25-0415412; a kézikönyv régebbi mellékletében 22-2219060 szerepel. |
| Áramköri komponensfeliratok | A magyar rajz 270 pF és két 10 nF feliratot tartalmaz; a termékkézikönyv HW04-től érvényes kapcsolási rajzán 270 pF és három külön 10 nF felirat látható. A kiadások közötti eltérés nem módosítja az áramadatokat. |
| Biztonsági kapcsolási példa és saját kimenet | A saját működésleírás szerint magas jelállapotban 0 V kapcsolódik a kimenetre, a terhelés U+ felé csatlakozik. A biztonsági kapcsolási példák 0 V felé rajzolt terhelést mutatnak; ezt nem szabad a saját low-side kimenetek önálló bekötési utasításaként használni. |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 szerint |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 szerint |
| H₂S megengedett koncentrációja | 10 ppm; 75% relatív páratartalom mellett |
| SO₂ megengedett koncentrációja | 25 ppm; 75% relatív páratartalom mellett |
Tanúsítványok és jelölések
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2, Clause3 | MSIP-REM-W43-DOM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV; DNV-CG-0339, Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035 X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297 X |
| KTL; KOSHA Article34, IEC60079-0 | 20-KA4BO-0099X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Robbanásvédelmi képi jelölések | PTB0102; DEKRA8505; INMETRO OCP0004; a tanúsítványok külön azonosítóval szerepelnek. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85371098990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss9.0 / 10.0 | 27-24-26-04 |
| ETIM9.0 / 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1; 75980-60-8 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid; difenil(2,4,6-trimetilbenzoil)-foszfin-oxid. A felsorolások nem soronként párosított adatok. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 3226b730-4074-45fa-b8ec-61a974f3842e |
| SCIP; Belgium | a8e77bc5-8b31-4ad3-9ff7-1017ca955595 |
| SCIP; Bulgária | 74f060e6-30b3-48d9-bde8-1e6d7e89e94d |
| SCIP; Cseh Köztársaság | 2d97089b-42d1-4ed2-b0bb-35a5d75f8dd0 |
| SCIP; Dánia | f275f896-16e2-499c-8539-fc7399c726f3 |
| SCIP; Finnország | eed91a68-6f14-4f17-863b-ed6fb9383281 |
| SCIP; Franciaország | f05291df-d1a6-40b1-99f7-a5c08e3c7484 |
| SCIP; Németország | 6fb986c0-7c8d-4ec6-85f3-40590c3ffef0 |
| SCIP; Magyarország | d9f7c1f5-635c-4261-8dfa-bf49a0d09af9 |
| SCIP; Olaszország | 9c880323-c1d3-4850-8e04-98b3ad2a90c0 |
| SCIP; Hollandia | 37720692-749e-4a75-9095-b12fe5be45f7 |
| SCIP; Lengyelország | f60a531e-4e13-41b2-ba63-77784525f561 |
| SCIP; Románia | c515dece-86d7-427c-9eb6-ef75888cf312 |
| SCIP; Svédország | ba7f4e40-3696-478b-b6e5-5f2daf582b74 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.11. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-1505 16 csatornás digitális kimeneti modul, 24 V DC, 0,5 A, negatív logika, Push-in CAGE CLAMP használati útmutató
Alkalmazhatóság és előkészítés
A Wago 750-1505 16 csatornás, 24 V DC, csatornánként 0,5 A digitális kimeneti modulhoz; a kiegészítő termékkézikönyv HW04 hardververziótól érvényes. A szerelést és üzembe helyezést csak képzett villamos szakember végezheti. A teljes alkalmazandó gyártói dokumentációt és a jóváhagyott csomóponttervet követni kell. Szerelés, bekötés, hibaelhárítás vagy karbantartás előtt minden érintett tápellátást kapcsolj ki, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást.
A modul beillesztése
Feszültségmentes csomóponton dolgozz. Névleges szerelési helyzetben a fejállomástól balról jobbra következnek a modulok, a terv szerint. Az előző komponensen a két késes tápsínérintkező számára legalább két nyitott horony szükséges; a villamos kompatibilitás külön ellenőrizendő.
1
Illeszd a modul vezetőhornyát és illesztőprofilját az előző, illetve szükség esetén a következő komponens megfelelő elemeihez.
2
Nyomd a modult az összeállításba addig, amíg a DIN-sínre bepattan.
3
Ellenőrizd, hogy a modul biztonságosan ül a sínen és az összeállításban.
Bepattanáskor az adat- és tápsínérintkezők kapcsolata létrejön. A teljes csomópont körül felül/alul legalább 35 mm, bal/jobb oldalt legalább 20 mm szabad távolságot tarts; függőleges felszereléskor alul végállító szükséges.
Vezető csatlakoztatása
A saját kimeneti kapcsok Push-in CAGE CLAMP kivitelűek. Rézvezetőhöz: tömör 0,08–1,5 mm² / 28–16 AWG, finom elemi szálas 0,25–1,5 mm² / 22–16 AWG; csupaszolás 8–9 mm / 0,31–0,35 inch. Egy szorítóhelyre csak egy vezetőt csatlakoztass. A tömör vezető közvetlenül benyomható. A kapocs nyitásához 2,5 mm-es pengéjű 210-719 működtetőszerszám szükséges.
1
Vezesd a szerszámot ferdén a csatlakozási pont fölötti téglalap alakú működtetőnyílásba a kapocs nyitásához.
2
Vezesd a vezetőt a hozzá tartozó kerek vezetőnyílásba.
3
Vedd ki a szerszámot; a kapocs bezárul és rögzíti a vezetőt.
Kimenetek és terhelésvédelem
A bal oszlop DO1,3,5,7,9,11,13,15; a jobb oszlop DO2,4,6,8,10,12,14,16. A saját kapcsolási példában a terhelések U+ felé csatlakoznak. Magas csatornaállapotnál a 0 V-os terepi potenciál a megfelelő kimenetre kapcsolódik. A zöld LED 1, a kikapcsolt LED 0 jelállapotot mutat. Csatornánként 0,5 A megengedett; a 10 A a tápsínérintkezők külön átmenő terhelhetősége. Túlterhelés ellen biztosítékos betápmodult használj, például 750-601 vagy 750-610. Induktív terhelésnél a terheléssel párhuzamos megfelelő védőáramkörrel, például szabadonfutó diódával korlátozd a kikapcsolási feszültséget.
Biztonsági áramköri alkalmazás külön feltételei
| A következő feltételek hatálya | Kizárólag a HW04-től érvényes termékkézikönyv szerinti, biztonsági áramkörben történő visszahatásmentes alkalmazásra vonatkoznak. |
|---|---|
| Biztonsági szerep | A modul visszahatásmentes használatra alkalmas biztonsági áramkörben. Helyes alkalmazása nem befolyásolja az áramkör által elért SIL-szintet, teljesítményszintet és kategóriát; ebből a modulra önálló SIL- vagy PL-minősítés nem következik. |
| Terepi ellátás lekapcsolása | Ha a terepi oldali ellátást biztonsági kapcsolókészülék lekapcsolja, a termékkézikönyv szerint a modul biztonsági funkciója nem aktív. |
| 24 V DC tápegység | Csak SELV/PELV-ellátásra alkalmas tápegység használható ebben az alkalmazásban. |
| Legnagyobb feszültség hiba esetén is | Umax kisebb mint 32 V. Aktív túlfeszültség-korlátozással rendelkező tápegységet vagy más megfelelő komponenst kell alkalmazni. |
| Beépítési védettség | Legalább IP54 védettségű kapcsolódoboz vagy vezérlőszekrény kötelező ebben a biztonsági alkalmazásban; a modul saját IP20 védettsége külön adat. |
| Kimenetre történő visszatáplálás | 24 V-os tápfeszültséget tilos közvetlenül a kimenetre kapcsolni; ezt a bekötési hibát a rendszer nem észleli. |
| Modulcsoport táplálása | A visszahatásmentes modulok egy csoportját csak egy biztonsági kapcsolókészülék táplálhatja; a visszatáplálást feltétlenül ki kell zárni. |
| Kimenetek közötti rövidzárlat | A különböző visszahatásmentes modulok kimenetei közötti rövidzárlatot ki kell zárni; a rendszer azt nem észleli. |
| Idegen feszültség hibájának kizárása | Az EN ISO13849-2 szerinti hibakizáráshoz külön vezetett kábelezés és külső sérülés elleni védelem, például kábelcsatorna szükséges. |
| Potenciálcsoport kialakítása | Az egy biztonsági kapcsolókészülékhez tartozó modulokat egy potenciálcsoportba kell foglalni. Betáplálás csak 750-601 vagy 750-602 betápmodullal, illetve 750-626 szűrőmodullal történhet. |
| Potenciálcsoport lezárása | A csoport végére betápmodult vagy tápsínérintkezők nélküli 750-616 távolságtartó modult kell csatlakoztatni. |
| Általános és biztonsági betáplálási feltétel | A 750-601/750-610 biztosítékos túlterhelésvédelem és a biztonsági potenciálcsoport 750-601/750-602/750-626 választéka eltérő feltételhez tartozik; nem cserélhető fel automatikusan. |
| Biztonsági kapcsolási példák határa | A kézikönyv kétcsatornás egypólusú és kétpólusú tápellátás-lekapcsolási példát közöl. A rajzok 0 V felé mutató terhelése nem azonos a 750-1505 saját, U+ felé csatlakozó terhelési példájával; ezért a biztonsági rajz nem helyettesíti a saját negatív logikájú kimeneti bekötést. A potenciálcsoport 4-csatornás családpéldája sem írja át a saját 16 csatornás kiosztást. |
Leállítás és eltávolítás
1
Állítsd biztonságos állapotba a folyamatot, majd válaszd le az érintett rendszerkomponenst a tápellátásról.
2
Ellenőrizd a feszültségmentességet, és biztosítsd a véletlen vagy jogosulatlan újraindítás ellen.
3
Kapcsold ki a csomóponthoz még csatlakozó rendszer- és terepi tápellátásokat; ezek kikapcsolási sorrendje nem befolyásolja az eljárást.
Az éles tápsínérintkezők vágási sérülést okozhatnak; eltávolításkor ügyelj rájuk.
1
Húzd felfelé a modul narancssárga kioldófülét. Két kioldófüles modulnál mindkettőt egyidejűleg kell húzni.
2
A kioldófülnél fogva húzd ki a modult az összeállításból.
Kiemeléskor az adat- és tápsínérintkezők kapcsolata megszakad.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
