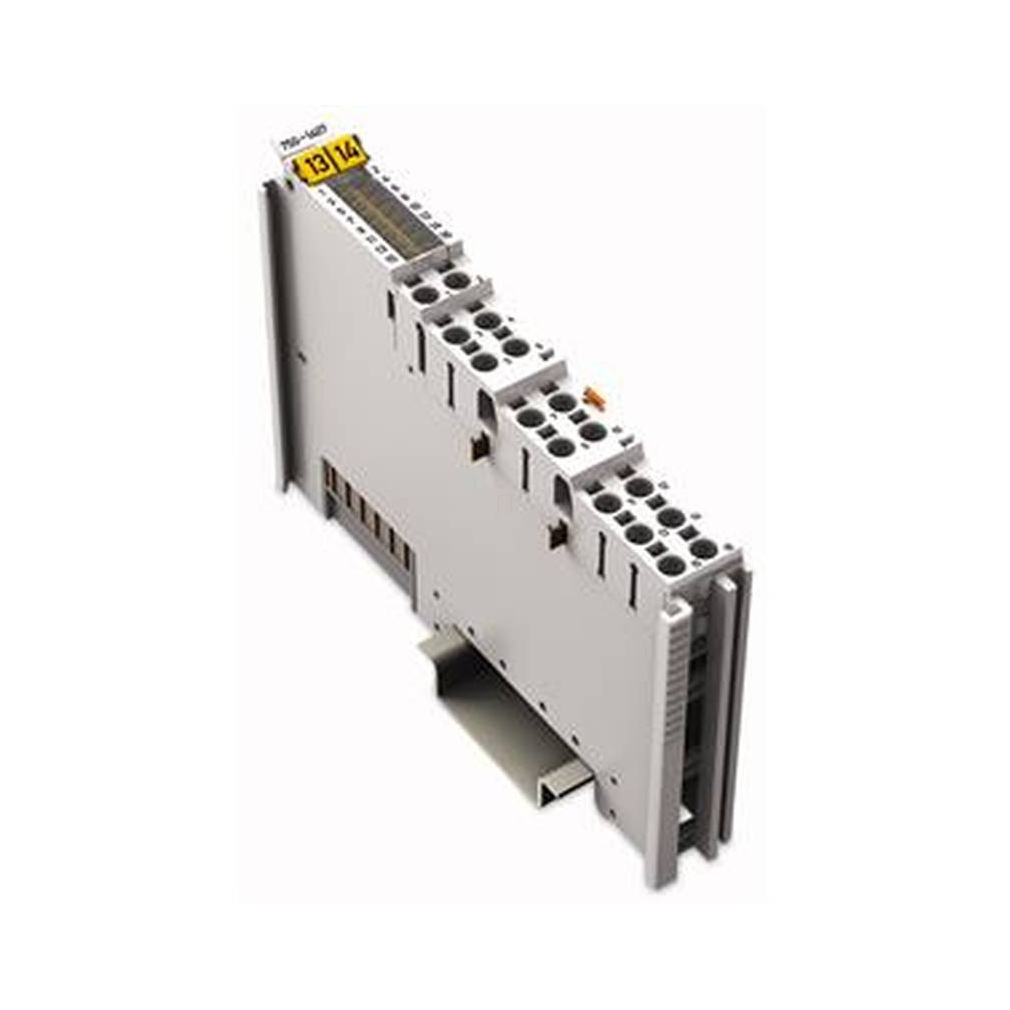

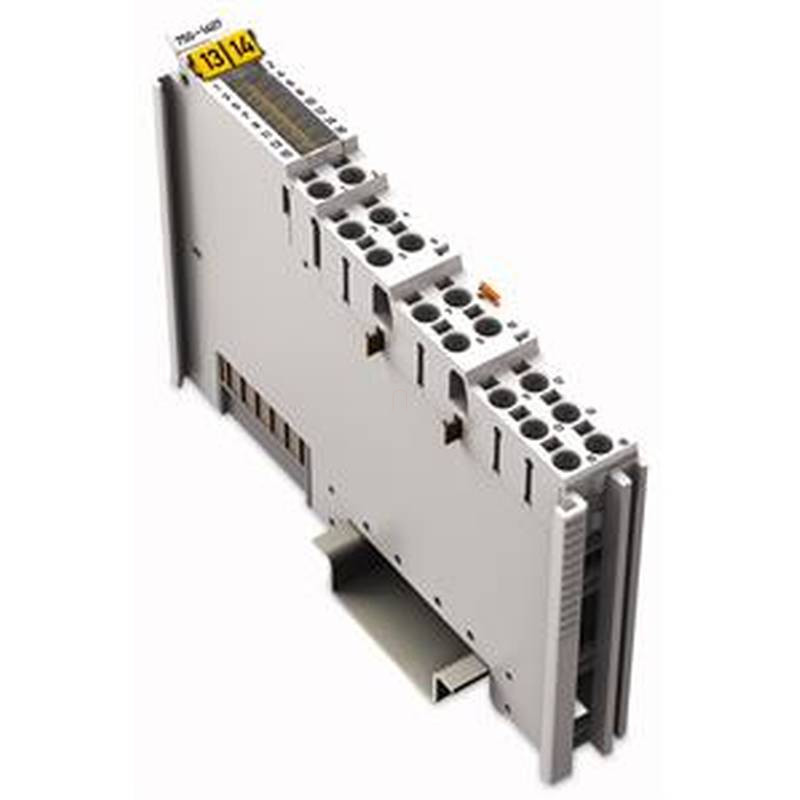

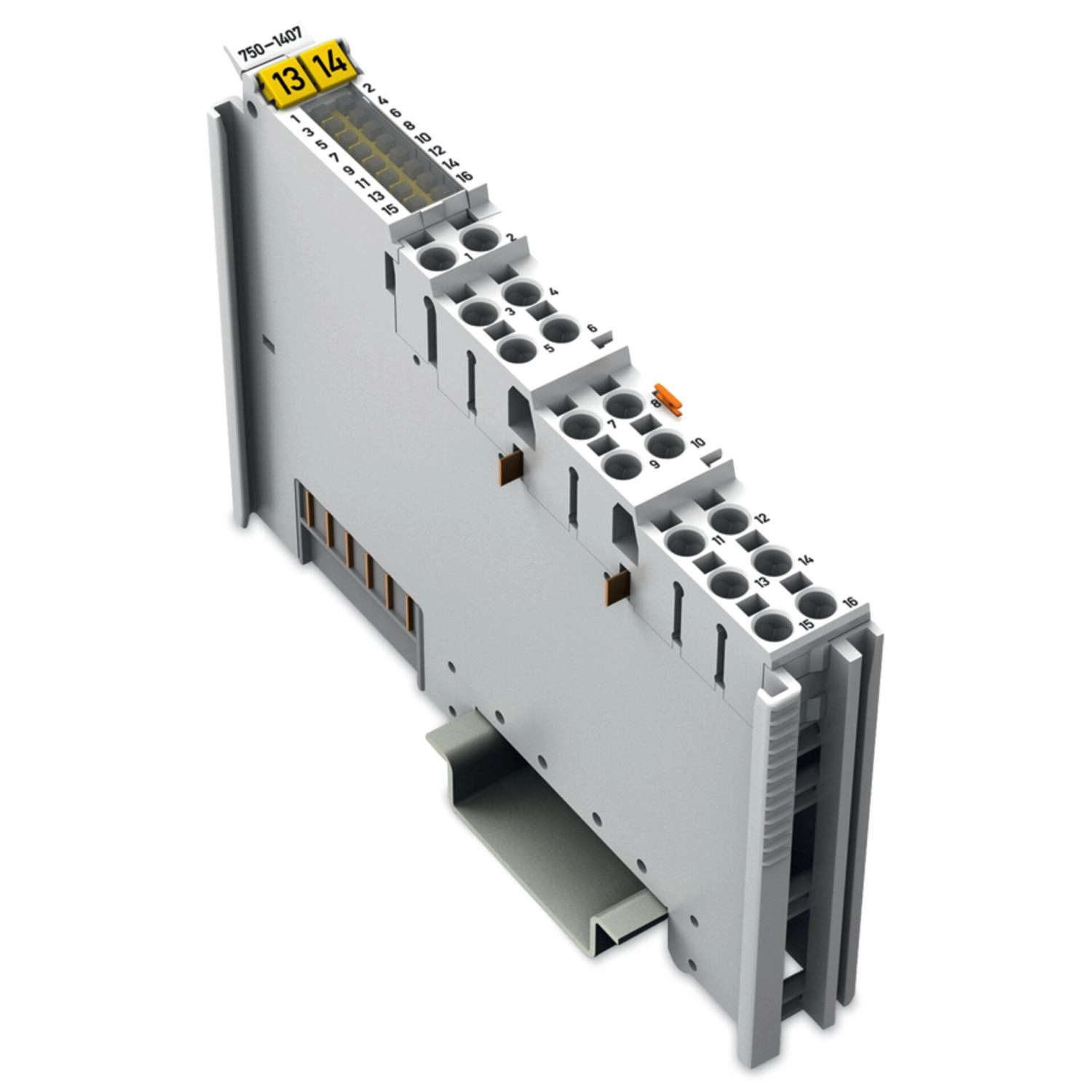

Wago 750-1407 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, negatív logika, Push-in CAGE CLAMP
RRP:83 317 Ft
82 484 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
71 840 Ft
nettó 56 567 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ennek a digitális bemeneti modulnak 16 csatornája van és mindössze 12 mm (0,47 inch) széles. Bináris vezérlőjeleket fogad a terepi eszközöktől (pl. szenzorok, enkóderek, kapcsolók és közelítés érzékelők). A modul Push-in CAGE CLAMP® csatlakozás technikával rendelkezik, amely lehetővé teszi tömör vezetékek csatlakoztatását az egységbe történő egyszerű benyomással. Mindegyik modulnak van egy zajcsökkentő RC-szűrője, amelynek az időállandója 3,0 ms. Zöld LED jelzi minden egyes csatorna állapotát. A terepi és rendszerszintek elektromosan leválasztottak. Egy 2,5 mm-es pengével rendelkező működtető szerszám (210-719) szükséges a Push-in CAGE CLAMP® csatlakozás oldásához.
A Wago 750-1407 16 csatornás, 24 V DC digitális bemeneti modul negatív logikájú kapcsolással és 3 ms RC-szűrővel. Mindössze 12 mm széles, egyvezetékes érzékelőcsatlakozással és csatornánként zöld állapotjelző LED-del készül. A terepi és rendszeroldal villamosan leválasztott; a bemenetek Push-in CAGE CLAMP csatlakozásúak.
Műszaki és csatlakozási adatok
| Digitális bemenetek / csatornák száma | 16 / 16 |
|---|---|
| Jeltípus | Digitális; 24 V DC |
| Érzékelő csatlakozása | 16 × egyvezetékes |
| Bemeneti karakterisztika | Negatív logikájú; low-side switching |
| RC bemeneti szűrő időállandója | 3 ms |
| Belső bemeneti adatszélesség legfeljebb | 16 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Rendszertáp áramfelvétele 5 V-on | 25 mA |
| Terepi táp | 24 V DC, −25 … +30%; késes tápsínérintkezőkön betáplálva, rugós érintkezőkkel továbbvezetve |
| Szigetelés | 500 V; rendszer/terep |
| Állapotjelzők | DI1–DI16: csatornánként zöld LED |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |
| Tápsínérintkezők áramterhelhetősége | 10 A |
| Bemenetek csatlakozása | 16 × Push-in CAGE CLAMP; rögzített vezetékes interfész |
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| DIN-sín feletti mélység | 61,8 mm / 2,433 inch |
| Rögzítés | DIN35-sín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,99 MJ |
| Tömeg | 47 g |
| Megfelelőségi jelölés | CE |
| Szín | Világosszürke |
Bemeneti jelek és csatornaáramok
| Bemeneti áram csatornánként, jel0, jellemző | 2,3 mA |
|---|---|
| Bemeneti áram csatornánként, jel0, minimumként megadva | −2,1 mA |
| Bemeneti áram csatornánként, jel0, maximumként megadva | −2,4 mA |
| Bemeneti áram csatornánként, jel1, jellemző | −0,6 mA |
| Jel0 feszültségtartománya | (Uᵥ − 5 V) … Uᵥ DC |
| Jel1 feszültségtartománya | −3 V DC … (Uᵥ − 15 V) |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0 … +55 °C |
|---|---|
| Tárolási hőmérséklet | −40 … +85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési helyzetek | Vízszintes bal, jobb, felül és alul; függőleges felül és alul |
| Relatív páratartalom | 95%; kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2; hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3; hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség vizsgálata | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm; 75% relatív páratartalomnál |
| Megengedett SO₂-koncentráció | 25 ppm; 75% relatív páratartalomnál |
Egyedi alkalmazási feltételek és eltérő megadások
| Termékkézikönyv hardverhatálya | A külön termékkézikönyv a 750-1407 HW02 vagy újabb hardverváltozatára érvényes; firmware-verzióként „--” szerepel. A hardverváltozat szerinti alkalmazhatóságot a tényleges készüléken ellenőrizni kell. |
|---|---|
| Bemeneti aktív állapot | A terepi 0 V bemenetre kapcsolása magas logikai állapotot eredményez; ez a negatív logikájú változat saját működése. |
| Tápsín és csatornaáram | A 10 A a tápsínérintkezők terhelhetősége; nem egy digitális bemenet megengedett jelárama. A csatornaáramok külön megadások. |
| Érzékelők tápellátásának példái | A külön termékkézikönyv szükség szerint 750-1605, 750-1606 vagy 750-1607 potenciálosztómodult nevez meg az érzékelők tápellátásához. |
| Mechanikai illeszthetőség | Az előző komponensnek legalább két nyitott vezetőhoronnyal kell rendelkeznie a késes tápsínérintkezők befogadásához. |
| Robbanásveszélyes alkalmazás | A felsorolt tanúsítványokhoz az adott rendszer teljes, aktuális robbanásvédelmi dokumentációja és alkalmazási feltételei irányadók. Az általános modul- és vezetékcsatlakoztatási lépések nem adnak külön Ex-telepítési eljárást. |
| Előjeles áramadatok külön megadása | A saját táblázat jel0-ra jellemző +2,3 mA-t, minimumként −2,1 mA-t, maximumként −2,4 mA-t ír. Ugyanez szerepel a kézikönyv beillesztett korábbi táblázatában. Az előjeles megadások és a minimum/maximum címkék külön adatok; egyetlen hagyományos minimum–maximum intervallummá nem vonhatók össze. |
| Eltérő tűzterhelés és hajózási azonosító | A jelenlegi magyar adatlap 0,99 MJ tűzterhelést és ABS25-0415412 azonosítót közöl. A termékkézikönyvbe illesztett 2025.04.30-i adatlap 1,008 MJ-t és ABS22-2219060 azonosítót tartalmaz. A jelenlegi magyar adatokat és a korábbi melléklet eltérő megadásait külön kell kezelni. |

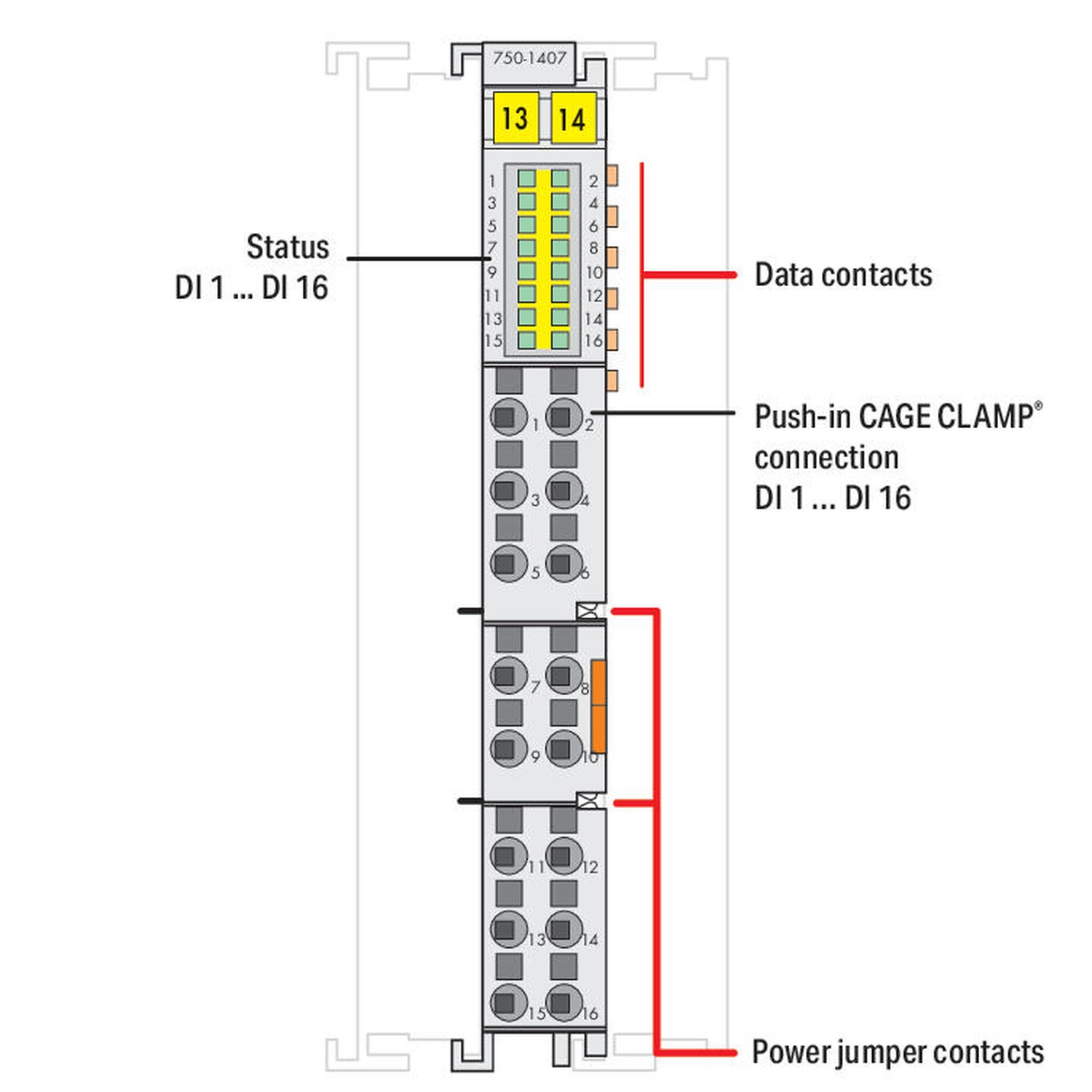

Csatlakozások, LED-ek és folyamatkép
| DI1 / csatlakozás1 / LED1 | 1. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit0 |
|---|---|
| DI2 / csatlakozás2 / LED2 | 2. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit1 |
| DI3 / csatlakozás3 / LED3 | 3. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit2 |
| DI4 / csatlakozás4 / LED4 | 4. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit3 |
| DI5 / csatlakozás5 / LED5 | 5. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit4 |
| DI6 / csatlakozás6 / LED6 | 6. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit5 |
| DI7 / csatlakozás7 / LED7 | 7. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit6 |
| DI8 / csatlakozás8 / LED8 | 8. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit7 |
| DI9 / csatlakozás9 / LED9 | 9. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit0 |
| DI10 / csatlakozás10 / LED10 | 10. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit1 |
| DI11 / csatlakozás11 / LED11 | 11. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit2 |
| DI12 / csatlakozás12 / LED12 | 12. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit3 |
| DI13 / csatlakozás13 / LED13 | 13. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit4 |
| DI14 / csatlakozás14 / LED14 | 14. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit5 |
| DI15 / csatlakozás15 / LED15 | 15. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit6 |
| DI16 / csatlakozás16 / LED16 | 16. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit7 |
Kapcsolási és rendszeradatok

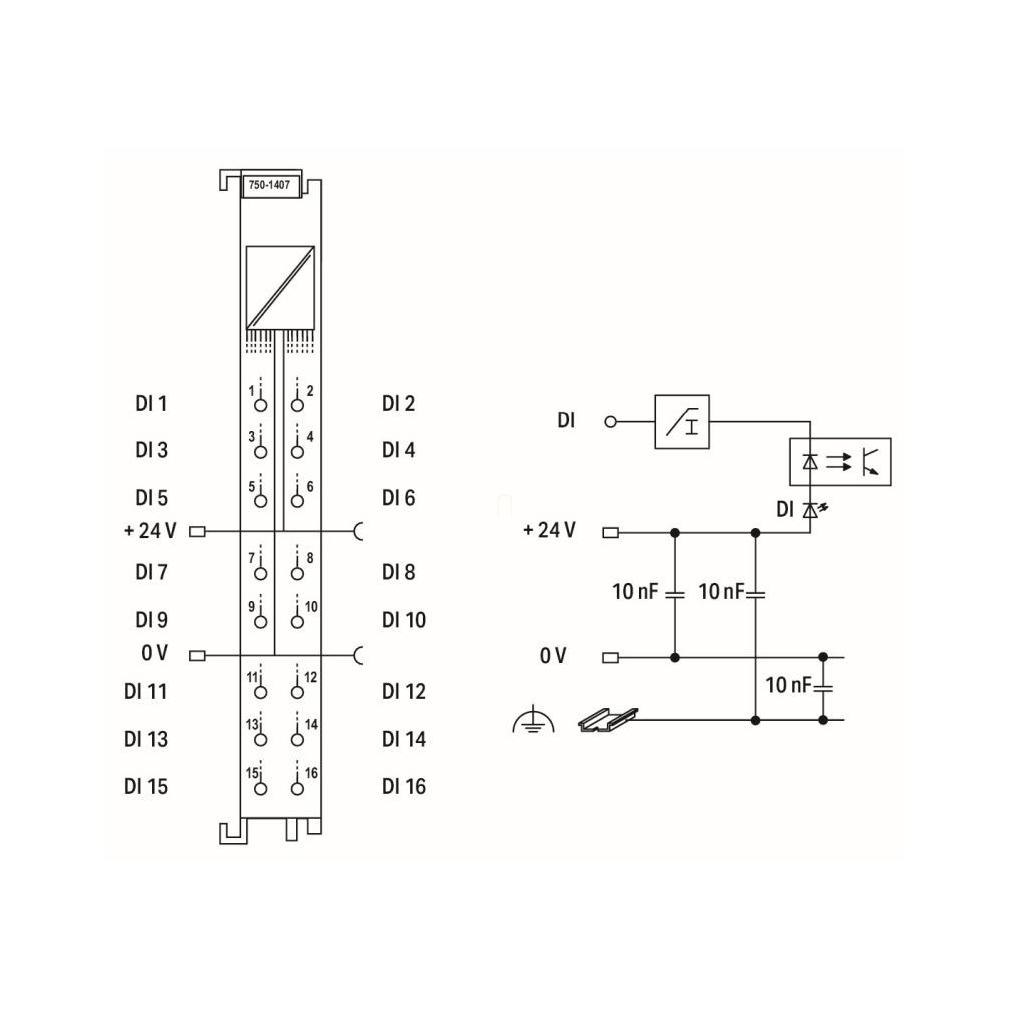

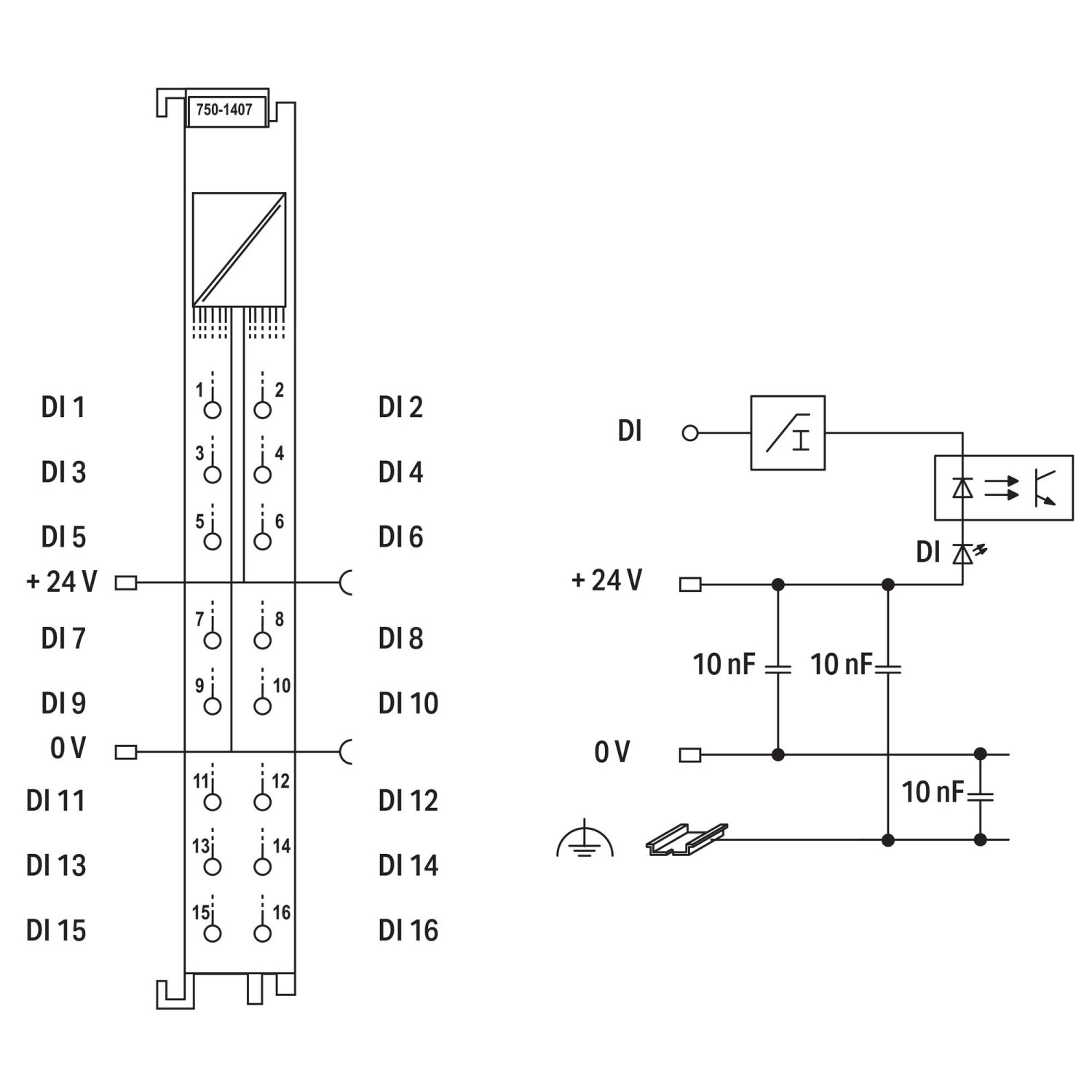

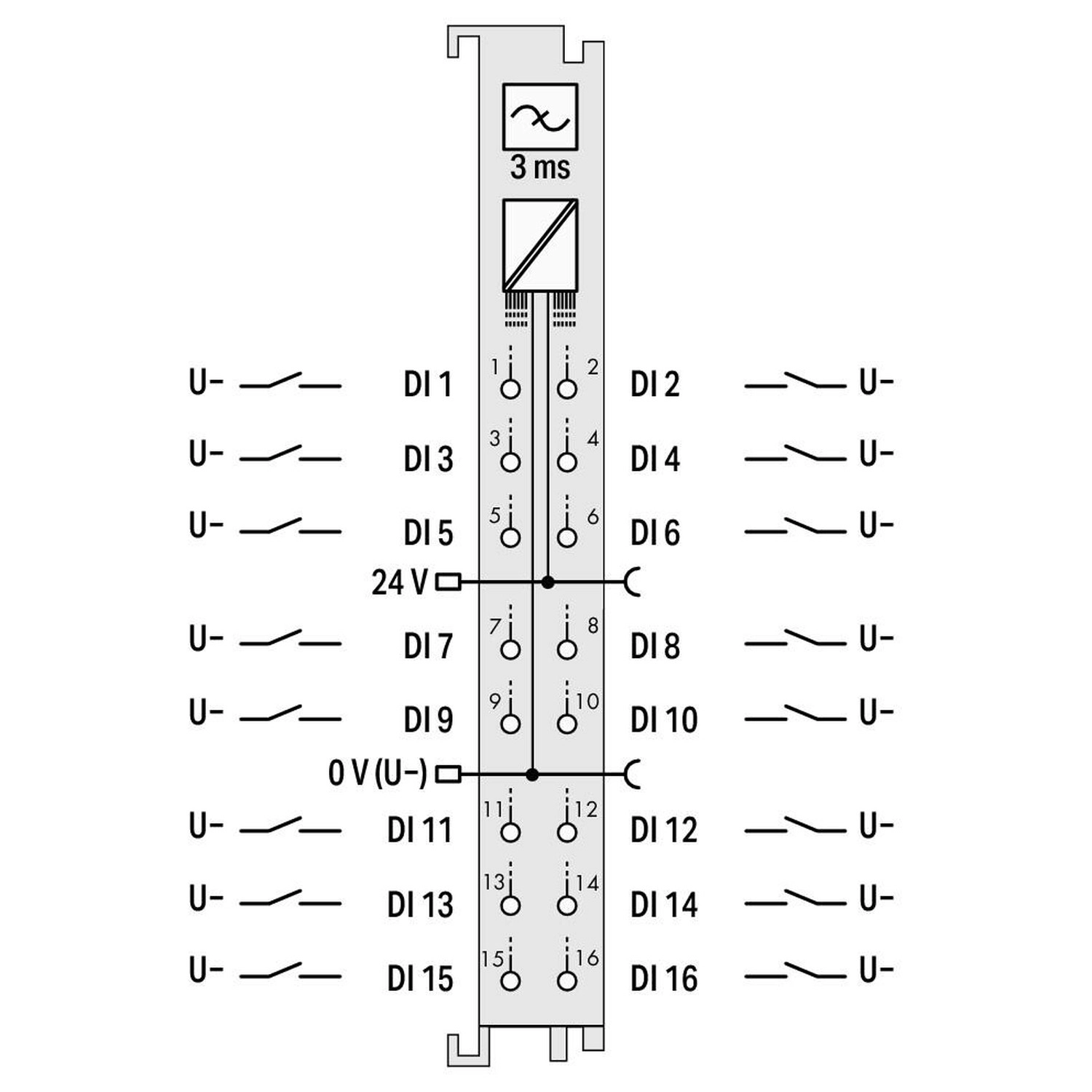

| Belső kapcsolási rajz | DI optocsatolós bemeneti jelút; a 24 V és 0 V tápsín külön. Három 10 nF kondenzátorjelölés: 24 V–0 V, 24 V–sín és 0 V–sín ágak. |
|---|---|
| Csatornák elrendezése | Felülről lefelé a bal oszlop DI1,3,5,7,9,11,13,15; a jobb oszlop DI2,4,6,8,10,12,14,16. |
| Rendszerkompatibilitás HW02-től | A termékkézikönyv az összes WAGO I/O System750/753 fejállomással történő működtetést nevezi meg; a konkrét csomópont méretezési és tápfeltételeit külön ellenőrizni kell. |
Általános szerelési és biztonsági feltételek
| Képesítés és hozzáférés | Szerelést és üzembe helyezést megfelelően képzett villamos szakember végezhet. A nyitott készülék megfelelő kiegészítő burkolatot igényel, jogosult személyekre korlátozott, szerszámmal nyitható hozzáféréssel. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, telepítés, hibaelhárítás és karbantartás előtt minden érintett tápellátást kapcsolj ki, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Tápellátás és vezetők | SELV/PELV tápegységet használj. Tartsd be a termék saját feszültség-, áram- és hőmérséklet-határait, valamint a csomópont rendszer- és terepi tápellátásának összáramát; szükség szerint további betápmodul kell. Egy szorítóhelyhez csak egy vezető csatlakozhat. |
| Érintkezők és ház | Ne nyisd fel a házat, ne érintsd a tápsínérintkezőket, és ne tedd a terméket az adat- vagy tápsínérintkezőire. Vezető szennyeződéstől védd; sérült készüléket ne helyezz üzembe. |
| Tisztítás és anyaghatás | Kontaktsprayt ne használj. A házat és szennyezett érintkezőket propanollal tisztítsd. Aeroszolok, szilikonok és trigliceridek jelenlétekor ezeknek is ellenálló kiegészítő ház szükséges. |
| Hőmérséklet | A kiegészítő burkolaton belüli hőmérséklet nem haladhatja meg a beépített termék megengedett környezeti hőmérsékletét. |
| DIN-sín és távolságok | 35 mm-es, korrózióálló, nem deformált DIN-sín kell. A csomópont körül felül és alul legalább 35 mm, kétoldalt legalább 20 mm szabad távolság maradjon. Függőleges beépítésnél a csomópont alatt végbak akadályozza meg az elcsúszást. |
| Földelés és érintésvédelem | A DIN-sín és a váz/burkolat villamos kapcsolata legyen hibátlan; veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi csatlakozások nem adnak védővezető-funkciót; a terepi eszköz szükséges PE-kapcsolata nem vezethető át ezeken. |
| Zavarvédelem és szigetelésvizsgálat | Az adat- és jelvezetékeket a táptól és erős zavarkibocsátóktól elkülönítve vezesd, árnyékolásukat a szekrény belépésénél nagy felületen földeld. EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V rendszer- és terepi tápvezetékhez megfelelő 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. Szigetelésvizsgálatot csak DC-vel végezz, újabb vizsgálófeszültség előtt a modult teljesen süsd ki; az AC-vizsgálat a sínhez kapacitívan csatolt modult károsíthatja. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DIM750 |
| UL, általános helyszínek | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035 X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297 X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| KTL | KOSHA Article34, IEC60079-0; 20-KA4BO-0098X |
| UL, veszélyes helyszínek | UL121201; E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 … 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 … 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC (a tartozék saját adata) |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Opcionális érzékelőtáp-példák
| 750-1605 | Potenciálosztómodul az érzékelők tápellátásának kézikönyvi példájában |
|---|---|
| 750-1606 | Potenciálosztómodul az érzékelők tápellátásának kézikönyvi példájában |
| 750-1607 | Potenciálosztómodul az érzékelők tápellátásának kézikönyvi példájában |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a bemeneti szűrő időállandója?
3 ms; negatív logikájú változat.
Melyik potenciál aktiválja a bemenetet?
A terepi 0 V bemenetre kapcsolása.
A 10 A csatornánkénti bemeneti áram?
Nem. A 10 A a tápsínérintkezők terhelhetősége; a digitális bemenetek jeláramai mA nagyságrendű, külön adatok.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-1407
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
47 g/db
Cikkszám
4045454905583
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-1407 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, negatív logika, Push-in CAGE CLAMP műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-1407 |
| GTIN / EAN | 4045454905583 |
| Terméktípus | 16 csatornás digitális bemeneti modul |
Műszaki és csatlakozási adatok
| Digitális bemenetek / csatornák száma | 16 / 16 |
|---|---|
| Jeltípus | Digitális; 24 V DC |
| Érzékelő csatlakozása | 16 × egyvezetékes |
| Bemeneti karakterisztika | Negatív logikájú; low-side switching |
| RC bemeneti szűrő időállandója | 3 ms |
| Belső bemeneti adatszélesség legfeljebb | 16 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Rendszertáp áramfelvétele 5 V-on | 25 mA |
| Terepi táp | 24 V DC, −25 … +30%; késes tápsínérintkezőkön betáplálva, rugós érintkezőkkel továbbvezetve |
| Szigetelés | 500 V; rendszer/terep |
| Állapotjelzők | DI1–DI16: csatornánként zöld LED |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |
| Tápsínérintkezők áramterhelhetősége | 10 A |
| Bemenetek csatlakozása | 16 × Push-in CAGE CLAMP; rögzített vezetékes interfész |
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| DIN-sín feletti mélység | 61,8 mm / 2,433 inch |
| Rögzítés | DIN35-sín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,99 MJ |
| Tömeg | 47 g |
| Megfelelőségi jelölés | CE |
| Szín | Világosszürke |
Bemeneti jelek és csatornaáramok
| Bemeneti áram csatornánként, jel0, jellemző | 2,3 mA |
|---|---|
| Bemeneti áram csatornánként, jel0, minimumként megadva | −2,1 mA |
| Bemeneti áram csatornánként, jel0, maximumként megadva | −2,4 mA |
| Bemeneti áram csatornánként, jel1, jellemző | −0,6 mA |
| Jel0 feszültségtartománya | (Uᵥ − 5 V) … Uᵥ DC |
| Jel1 feszültségtartománya | −3 V DC … (Uᵥ − 15 V) |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0 … +55 °C |
|---|---|
| Tárolási hőmérséklet | −40 … +85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési helyzetek | Vízszintes bal, jobb, felül és alul; függőleges felül és alul |
| Relatív páratartalom | 95%; kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2; hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3; hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség vizsgálata | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm; 75% relatív páratartalomnál |
| Megengedett SO₂-koncentráció | 25 ppm; 75% relatív páratartalomnál |
Egyedi alkalmazási feltételek és eltérő megadások
| Termékkézikönyv hardverhatálya | A külön termékkézikönyv a 750-1407 HW02 vagy újabb hardverváltozatára érvényes; firmware-verzióként „--” szerepel. A hardverváltozat szerinti alkalmazhatóságot a tényleges készüléken ellenőrizni kell. |
|---|---|
| Bemeneti aktív állapot | A terepi 0 V bemenetre kapcsolása magas logikai állapotot eredményez; ez a negatív logikájú változat saját működése. |
| Tápsín és csatornaáram | A 10 A a tápsínérintkezők terhelhetősége; nem egy digitális bemenet megengedett jelárama. A csatornaáramok külön megadások. |
| Érzékelők tápellátásának példái | A külön termékkézikönyv szükség szerint 750-1605, 750-1606 vagy 750-1607 potenciálosztómodult nevez meg az érzékelők tápellátásához. |
| Mechanikai illeszthetőség | Az előző komponensnek legalább két nyitott vezetőhoronnyal kell rendelkeznie a késes tápsínérintkezők befogadásához. |
| Robbanásveszélyes alkalmazás | A felsorolt tanúsítványokhoz az adott rendszer teljes, aktuális robbanásvédelmi dokumentációja és alkalmazási feltételei irányadók. Az általános modul- és vezetékcsatlakoztatási lépések nem adnak külön Ex-telepítési eljárást. |
| Előjeles áramadatok külön megadása | A saját táblázat jel0-ra jellemző +2,3 mA-t, minimumként −2,1 mA-t, maximumként −2,4 mA-t ír. Ugyanez szerepel a kézikönyv beillesztett korábbi táblázatában. Az előjeles megadások és a minimum/maximum címkék külön adatok; egyetlen hagyományos minimum–maximum intervallummá nem vonhatók össze. |
| Eltérő tűzterhelés és hajózási azonosító | A jelenlegi magyar adatlap 0,99 MJ tűzterhelést és ABS25-0415412 azonosítót közöl. A termékkézikönyvbe illesztett 2025.04.30-i adatlap 1,008 MJ-t és ABS22-2219060 azonosítót tartalmaz. A jelenlegi magyar adatokat és a korábbi melléklet eltérő megadásait külön kell kezelni. |
Csatlakozások, LED-ek és folyamatkép
| DI1 / csatlakozás1 / LED1 | 1. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit0 |
|---|---|
| DI2 / csatlakozás2 / LED2 | 2. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit1 |
| DI3 / csatlakozás3 / LED3 | 3. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit2 |
| DI4 / csatlakozás4 / LED4 | 4. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit3 |
| DI5 / csatlakozás5 / LED5 | 5. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit4 |
| DI6 / csatlakozás6 / LED6 | 6. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit5 |
| DI7 / csatlakozás7 / LED7 | 7. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit6 |
| DI8 / csatlakozás8 / LED8 | 8. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép első byte, bit7 |
| DI9 / csatlakozás9 / LED9 | 9. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit0 |
| DI10 / csatlakozás10 / LED10 | 10. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit1 |
| DI11 / csatlakozás11 / LED11 | 11. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit2 |
| DI12 / csatlakozás12 / LED12 | 12. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit3 |
| DI13 / csatlakozás13 / LED13 | 13. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit4 |
| DI14 / csatlakozás14 / LED14 | 14. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit5 |
| DI15 / csatlakozás15 / LED15 | 15. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit6 |
| DI16 / csatlakozás16 / LED16 | 16. csatorna jelbemenete; LED kikapcsolva: jel0, zölden: jel1; folyamatkép második byte, bit7 |
Kapcsolási és rendszeradatok
| Belső kapcsolási rajz | DI optocsatolós bemeneti jelút; a 24 V és 0 V tápsín külön. Három 10 nF kondenzátorjelölés: 24 V–0 V, 24 V–sín és 0 V–sín ágak. |
|---|---|
| Csatornák elrendezése | Felülről lefelé a bal oszlop DI1,3,5,7,9,11,13,15; a jobb oszlop DI2,4,6,8,10,12,14,16. |
| Rendszerkompatibilitás HW02-től | A termékkézikönyv az összes WAGO I/O System750/753 fejállomással történő működtetést nevezi meg; a konkrét csomópont méretezési és tápfeltételeit külön ellenőrizni kell. |
Általános szerelési és biztonsági feltételek
| Képesítés és hozzáférés | Szerelést és üzembe helyezést megfelelően képzett villamos szakember végezhet. A nyitott készülék megfelelő kiegészítő burkolatot igényel, jogosult személyekre korlátozott, szerszámmal nyitható hozzáféréssel. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, telepítés, hibaelhárítás és karbantartás előtt minden érintett tápellátást kapcsolj ki, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Tápellátás és vezetők | SELV/PELV tápegységet használj. Tartsd be a termék saját feszültség-, áram- és hőmérséklet-határait, valamint a csomópont rendszer- és terepi tápellátásának összáramát; szükség szerint további betápmodul kell. Egy szorítóhelyhez csak egy vezető csatlakozhat. |
| Érintkezők és ház | Ne nyisd fel a házat, ne érintsd a tápsínérintkezőket, és ne tedd a terméket az adat- vagy tápsínérintkezőire. Vezető szennyeződéstől védd; sérült készüléket ne helyezz üzembe. |
| Tisztítás és anyaghatás | Kontaktsprayt ne használj. A házat és szennyezett érintkezőket propanollal tisztítsd. Aeroszolok, szilikonok és trigliceridek jelenlétekor ezeknek is ellenálló kiegészítő ház szükséges. |
| Hőmérséklet | A kiegészítő burkolaton belüli hőmérséklet nem haladhatja meg a beépített termék megengedett környezeti hőmérsékletét. |
| DIN-sín és távolságok | 35 mm-es, korrózióálló, nem deformált DIN-sín kell. A csomópont körül felül és alul legalább 35 mm, kétoldalt legalább 20 mm szabad távolság maradjon. Függőleges beépítésnél a csomópont alatt végbak akadályozza meg az elcsúszást. |
| Földelés és érintésvédelem | A DIN-sín és a váz/burkolat villamos kapcsolata legyen hibátlan; veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi csatlakozások nem adnak védővezető-funkciót; a terepi eszköz szükséges PE-kapcsolata nem vezethető át ezeken. |
| Zavarvédelem és szigetelésvizsgálat | Az adat- és jelvezetékeket a táptól és erős zavarkibocsátóktól elkülönítve vezesd, árnyékolásukat a szekrény belépésénél nagy felületen földeld. EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V rendszer- és terepi tápvezetékhez megfelelő 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. Szigetelésvizsgálatot csak DC-vel végezz, újabb vizsgálófeszültség előtt a modult teljesen süsd ki; az AC-vizsgálat a sínhez kapacitívan csatolt modult károsíthatja. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-DIM750 |
| UL, általános helyszínek | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035 X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297 X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| KTL | KOSHA Article34, IEC60079-0; 20-KA4BO-0098X |
| UL, veszélyes helyszínek | UL121201; E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 … 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 … 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC (a tartozék saját adata) |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; Biztosíték tartóval |
| 750-610 | Tápegység; 24 VDC; Biztosíték tartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Opcionális érzékelőtáp-példák
| 750-1605 | Potenciálosztómodul az érzékelők tápellátásának kézikönyvi példájában |
|---|---|
| 750-1606 | Potenciálosztómodul az érzékelők tápellátásának kézikönyvi példájában |
| 750-1607 | Potenciálosztómodul az érzékelők tápellátásának kézikönyvi példájában |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség alkalmazása nélkül |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85176200000 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-04 |
| eCl@ss 9.0 | 27-24-26-04 |
| ETIM 9.0 | EC001599 |
| ETIM 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.17. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-1407 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, negatív logika, Push-in CAGE CLAMP használati útmutató
Alkalmazhatóság
A következő modulkezelési útmutató a 750-1407 termékkézikönyv HW02 vagy újabb hardverre megadott hatályával alkalmazható. A tényleges hardverváltozatot ellenőrizd. A teljes, aktuális termék- és rendszerdokumentáció együtt irányadó.
Biztonság és előkészítés
| Képesítés és hozzáférés | Szerelést és üzembe helyezést megfelelően képzett villamos szakember végezhet. A nyitott készülék megfelelő kiegészítő burkolatot igényel, jogosult személyekre korlátozott, szerszámmal nyitható hozzáféréssel. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, telepítés, hibaelhárítás és karbantartás előtt minden érintett tápellátást kapcsolj ki, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Tápellátás és vezetők | SELV/PELV tápegységet használj. Tartsd be a termék saját feszültség-, áram- és hőmérséklet-határait, valamint a csomópont rendszer- és terepi tápellátásának összáramát; szükség szerint további betápmodul kell. Egy szorítóhelyhez csak egy vezető csatlakozhat. |
| Érintkezők és ház | Ne nyisd fel a házat, ne érintsd a tápsínérintkezőket, és ne tedd a terméket az adat- vagy tápsínérintkezőire. Vezető szennyeződéstől védd; sérült készüléket ne helyezz üzembe. |
| Tisztítás és anyaghatás | Kontaktsprayt ne használj. A házat és szennyezett érintkezőket propanollal tisztítsd. Aeroszolok, szilikonok és trigliceridek jelenlétekor ezeknek is ellenálló kiegészítő ház szükséges. |
| Hőmérséklet | A kiegészítő burkolaton belüli hőmérséklet nem haladhatja meg a beépített termék megengedett környezeti hőmérsékletét. |
| DIN-sín és távolságok | 35 mm-es, korrózióálló, nem deformált DIN-sín kell. A csomópont körül felül és alul legalább 35 mm, kétoldalt legalább 20 mm szabad távolság maradjon. Függőleges beépítésnél a csomópont alatt végbak akadályozza meg az elcsúszást. |
| Földelés és érintésvédelem | A DIN-sín és a váz/burkolat villamos kapcsolata legyen hibátlan; veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi csatlakozások nem adnak védővezető-funkciót; a terepi eszköz szükséges PE-kapcsolata nem vezethető át ezeken. |
| Zavarvédelem és szigetelésvizsgálat | Az adat- és jelvezetékeket a táptól és erős zavarkibocsátóktól elkülönítve vezesd, árnyékolásukat a szekrény belépésénél nagy felületen földeld. EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V rendszer- és terepi tápvezetékhez megfelelő 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. Szigetelésvizsgálatot csak DC-vel végezz, újabb vizsgálófeszültség előtt a modult teljesen süsd ki; az AC-vizsgálat a sínhez kapacitívan csatolt modult károsíthatja. |
Modul beillesztése a csomópontba
A fejállomástól kiindulva, a terv szerinti névleges helyzetben balról jobbra szereld a modulokat. Az előző komponensnek legalább két nyitott vezetőhoronnyal kell rendelkeznie a két késes tápsínérintkező befogadásához.
1
Illeszd a modul vezetőhornyát és illesztőprofilját az előző, illetve szükség szerint a következő komponens megfelelő elemeihez.
2
Nyomd a modult az összeállításba, amíg a DIN-sínre bepattan.
3
Ellenőrizd, hogy biztonságosan ül-e a sínben és az összeállításban. A bepattanással az adat- és meglévő tápsínérintkezők kapcsolata létrejön.
Vezeték csatlakoztatása
A saját csupaszolási hossz 8–9 mm; tömör rézvezeték 0,08–1,5 mm² / 28–16 AWG, finom elemi szálas rézvezeték 0,25–1,5 mm² / 22–16 AWG. Egy szorítóhelyhez egy vezető tartozhat. A tömör vezeték közvetlenül benyomható. A rendszerkézikönyv érvéghüvelyes sodrott és finom elemi szálas vezeték közvetlen bedugását is megengedi, a saját termék vezetékhatárain belül. A csatlakozás nyitásához minden vezetéktípusnál működtetőszerszám kell.
1
A 2,5 mm pengéjű működtetőszerszámot ferdén helyezd a csatlakozás fölötti téglalap alakú nyílásba.
2
Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba.
3
Vedd ki a működtetőszerszámot; a Push-in CAGE CLAMP bezáródik, és rögzíti a vezetéket.
Bemenetek és visszajelzés
Az 1–16 csatlakozás sorrendben a DI1–DI16 jelbemenet. A bal oszlop a páratlan, a jobb a páros csatornákat tartalmazza. A terepi 0 V bemenetre kapcsolása magas logikai állapotot ad; az RC-szűrő 3 ms. A csatorna LED-je jel0 esetén kikapcsolt, jel1 esetén zöld. Az első folyamatkép-byte bit0–bit7 a DI1–DI8, a második byte bit0–bit7 a DI9–DI16 állapotát hordozza.
Érzékelők tápellátása
Szükség szerint megfelelő potenciálosztómodult használj, például 750-1605, 750-1606 vagy 750-1607 típust. Ezek az érzékelőtáp példái; a bemeneti modul tápsínjének 10 A-es terhelhetősége nem csatornánkénti bemeneti áram.
Üzemen kívül helyezés
1
Állítsd biztonságosan le a folyamatot.
2
Válaszd le az érintett rendszerrészt a tápellátásról.
3
Ellenőrizd a feszültségmentességet.
4
Védd a rendszerrészt a véletlen vagy jogosulatlan visszakapcsolástól.
5
Kapcsold ki a csomóponton még csatlakozó rendszer- és terepi tápokat is; ezek sorrendje nem befolyásolja a leállítást.
A 750-es modul eltávolítása
Csak a feszültségmentes, visszakapcsolás ellen védett csomóponton dolgozz. A tápsínérintkezők élesek lehetnek.
1
Húzd felfelé a modul narancssárga kioldófülét. Ha a modul két kioldófüllel rendelkezik, mindkettőt egyszerre kell húzni.
2
A kioldófülnél fogva húzd ki a modult az összeállításból. Ezzel az adat- és tápsínérintkezők kapcsolata megszakad.
Robbanásveszélyes alkalmazás
Ez az általános modulkezelési útmutató nem tartalmaz külön robbanásvédelmi telepítési eljárást. Ex-alkalmazásnál a tényleges rendszer és készülék teljes, aktuális jóváhagyási dokumentációjának feltételeit is be kell tartani.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
