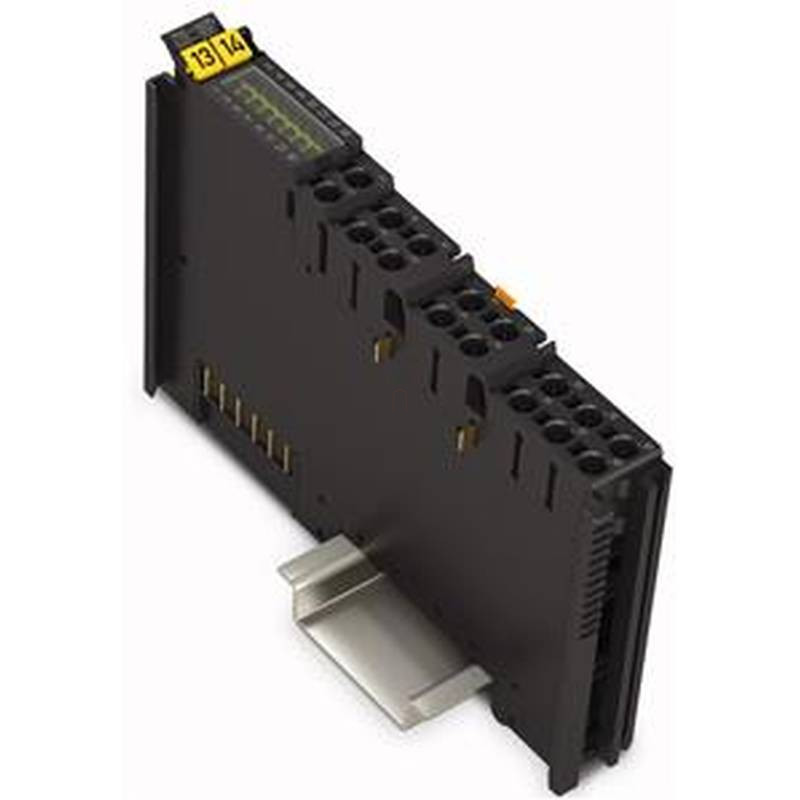

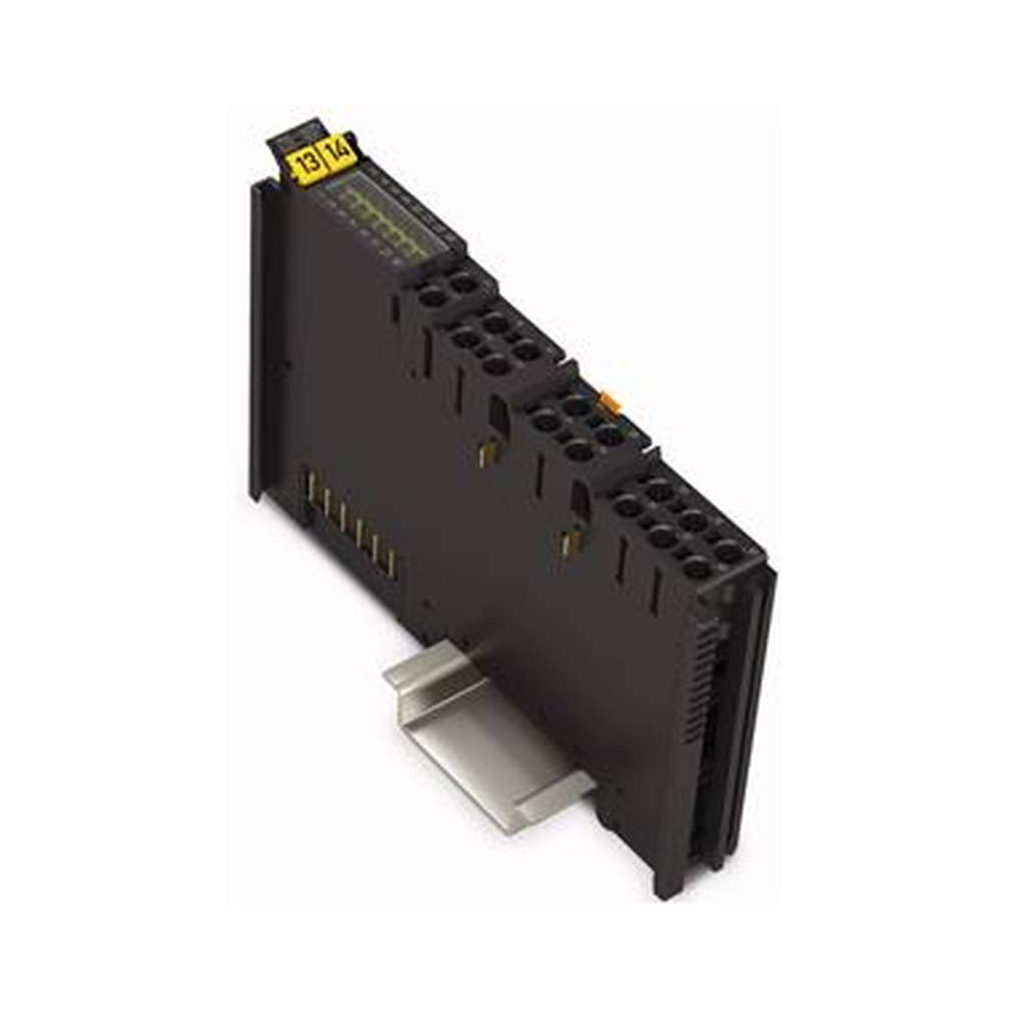

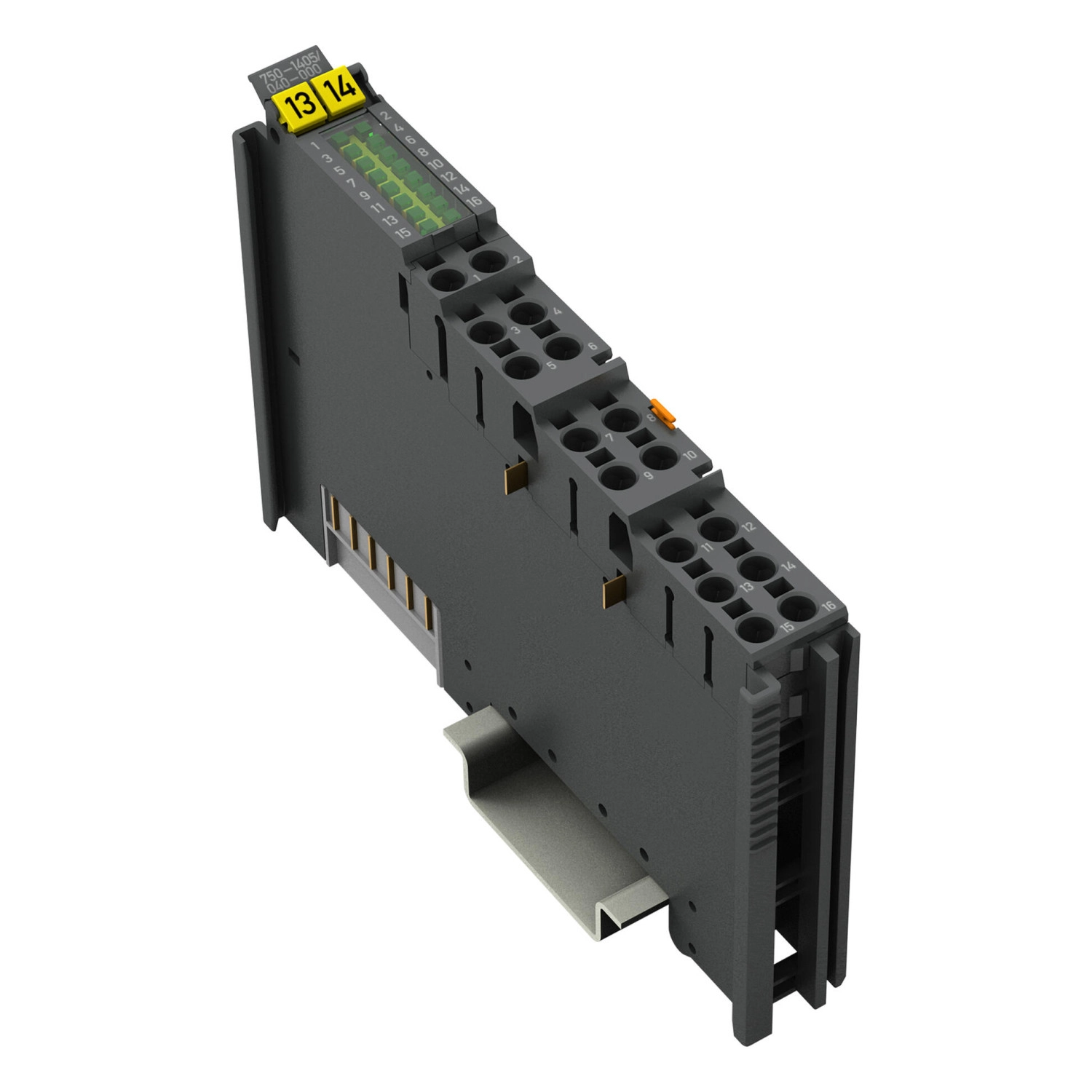

Wago 750-1405/040-000 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, extrém kivitel, Push-in CAGE CLAMP
RRP:142 515 Ft
141 090 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
122 883 Ft
nettó 96 758 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ennek a digitális bemeneti modulnak 16 csatornája van és mindössze 12 mm (0,47 inch) széles. Bináris vezérlőjeleket fogad a terepi eszközöktől (pl. szenzorok, enkóderek, kapcsolók és közelítés érzékelők). A modul Push-in CAGE CLAMP® csatlakozás technikával rendelkezik, amely lehetővé teszi tömör vezetékek csatlakoztatását az egységbe történő egyszerű benyomással. Mindegyik modulnak van egy zajcsökkentő RC-szűrője, amelynek az időállandója 3,0 ms. Zöld LED jelzi minden egyes csatorna állapotát. A terepi és rendszerszintek elektromosan leválasztottak. Egy 2,5 mm-es pengével rendelkező működtető szerszám (210-719) szükséges a Push-in CAGE CLAMP® csatlakozás oldásához. Az eszköz extrém körülmények között megbízhatóan működik az alábbiak alapján: Kiterjesztett hőmérséklet-tartomány Nagyobb ellenállóképesség a feszültséglökésekkel és az elektromágneses interferenciákkal szemben Magasabb fokú rezgés- és ütésállóság
A Wago 750-1405/040-000 XTR kivitelű modul 16 pozitív logikájú, 24 V DC digitális bemenetet kezel 12 mm szélességben. A bemenetek 3 ms RC-szűrőt és csatornánkénti zöld LED-jelzést kapnak; a rendszer- és terepi szint elektromosan leválasztott. Működési környezeti tartománya −40…+70 °C, a szerelésé külön −20…+70 °C. A tápfeszültség megengedett eltérése a hőmérséklettől, az alkalmazható környezeti hőmérséklet a magasságtól is függ.
Villamos és jeltechnikai adatok
| Digitális bemenetek / összes csatorna | 16 / 16 |
|---|---|
| Jel típusa | Digitális; 24 V DC; pozitív logika; 1. típus |
| Szenzorcsatlakozás | 16 × egyvezetékes |
| Bemeneti RC-szűrő | 3 ms |
| Bemeneti áram, 0 jel, jellemző | 0,6 mA csatornánként |
| Bemeneti áram, 1 jel | Jellemzően 2,3 mA; minimum 2,1 mA; maximum 2,4 mA csatornánként |
| 0 jel feszültségtartománya | −3…+5 V DC |
| 1 jel feszültségtartománya | 15…30 V DC |
| Bekapcsolási késleltetés, 0→1 | 300 µs |
| Kikapcsolási késleltetés, 1→0 | 400 µs |
| Belső bemeneti adatszélesség, maximum | 16 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| 5 V-os rendszerellátás fogyasztása | 25 mA |
| Terepi táp | 24 V DC, −25…+30%; tápsínérintkezőkön keresztül; betáplálás késes érintkezőkkel, továbbítás rugós csatlakozással. A hőmérsékletfüggő csökkentést figyelembe kell venni. |
| Dielektromos szilárdság | 510 V AC / 775 V DC; EN60870-2-1 szerint |

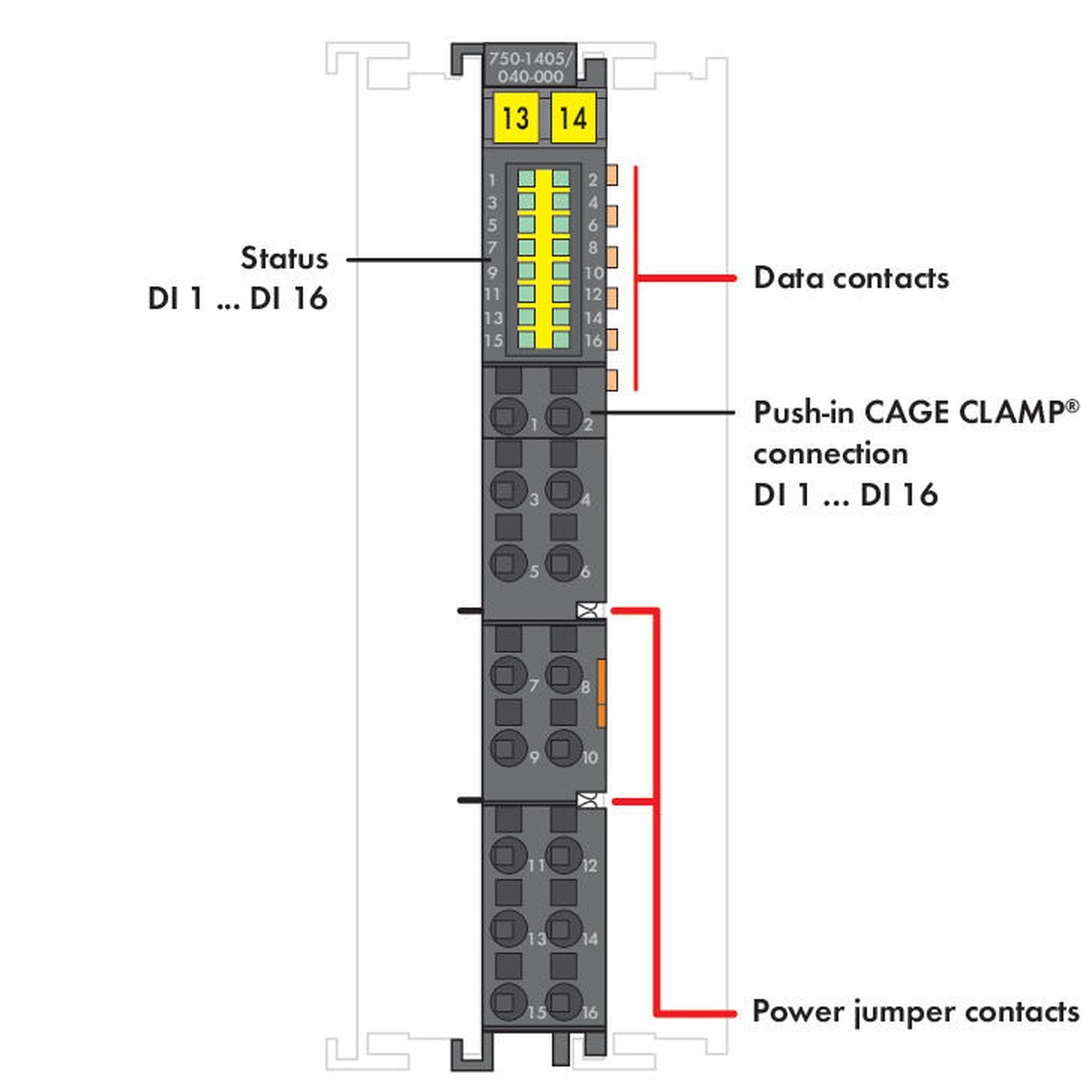

| Állapotjelzés | 16 zöld LED; DI1…DI16 állapota |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |
| Tápsínérintkezők áramterhelhetősége | 10 A |
| Méretezési túlfeszültség | 1 kV |
Hőmérséklet, magasság és tápfeszültség feltételei
| Laboratóriumi feltétel külön megadása | A tápfeszültségre −25…+30% szerepel laboratóriumi körülmények között; a konkrét hőmérsékleti tartományok külön sorok. |
|---|---|
| Terepi táp −40…+55 °C között | 24 V DC, −25…+20% |
| Terepi táp +55…+70 °C között | 24 V DC, −25…+10% |
| Alsó határ valamennyi hőmérséklettartományban | −27,5%; 15% maradék feszültségingadozással |
| Működési magasság | 0–2000 m hőmérsékletcsökkentés nélkül; 2000–5000 m között 0,5 K/100 m hőmérsékletcsökkentéssel; maximum 5000 m |
| Hőmérsékleti hatókörök | Működés: −40…+70 °C; tárolás: −40…+85 °C; szerelés: −20…+70 °C. A működési alsó határ nem szerelési engedély. |
| Szűrő és késleltetés külön adatai | A 3 ms RC-szűrő, a 300 µs bekapcsolási és a 400 µs kikapcsolási késleltetés külön gyári adat; nem felcserélt időértékek. |
Csatlakozás és kialakítás
| Bemeneti csatlakozás | 16 × Push-in CAGE CLAMP |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,25–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 24–16 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Tömör vezeték kezelése | Egyszerű benyomással csatlakoztatható |
| Kapocs oldásához szükséges szerszám | 210-719; 2,5 mm széles penge; az opcionális tartozék adata 2,5 × 0,4 mm |
| Szélesség | 12 mm / 0,472 inch; a bevezetőben 0,47 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN-sín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés | DIN35-sín |
| Szín | Sötétszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,661 MJ |
| Tömeg | 46,5 g |
| Megfelelőségi jelölés | CE |
Funkciók és kapcsolási feltételek

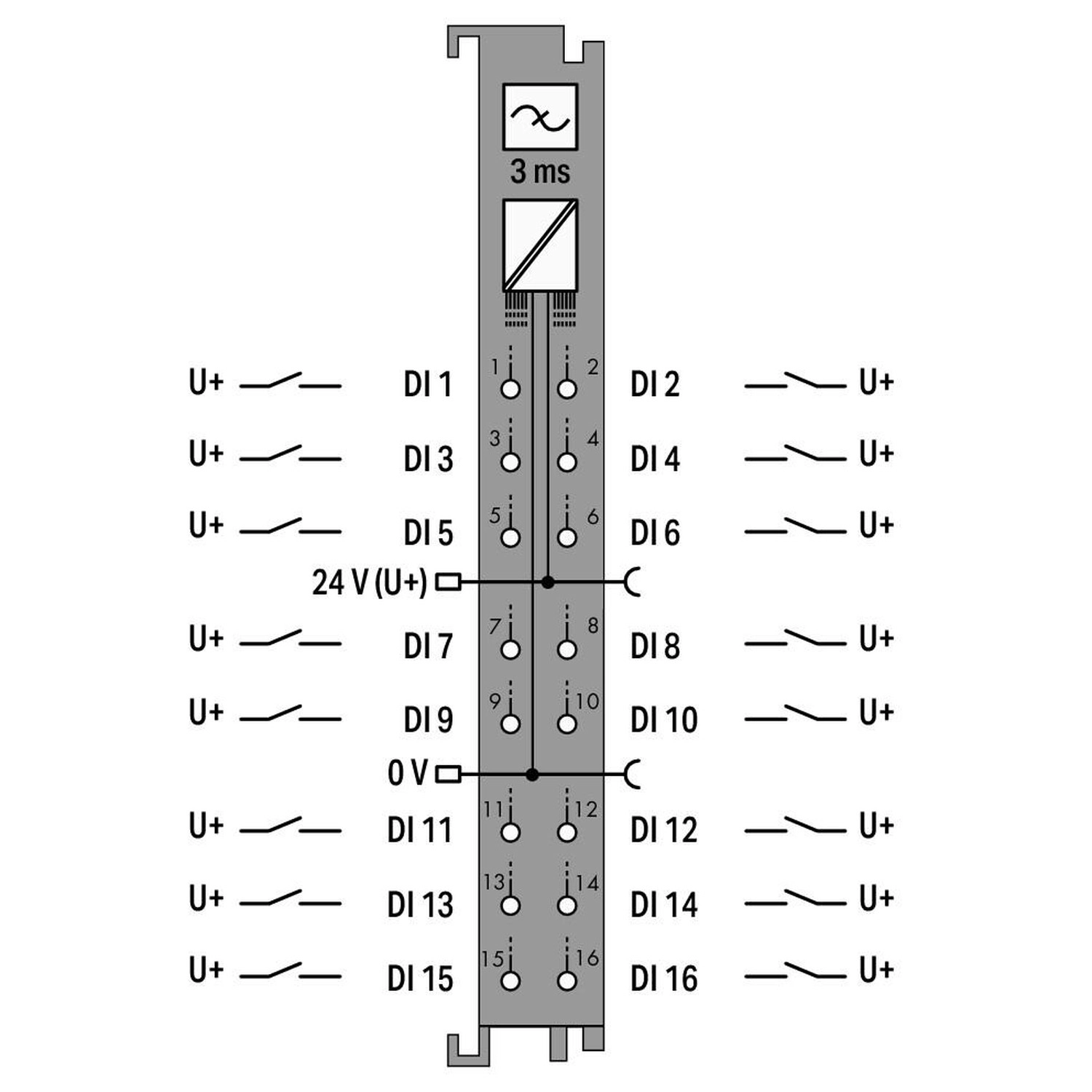

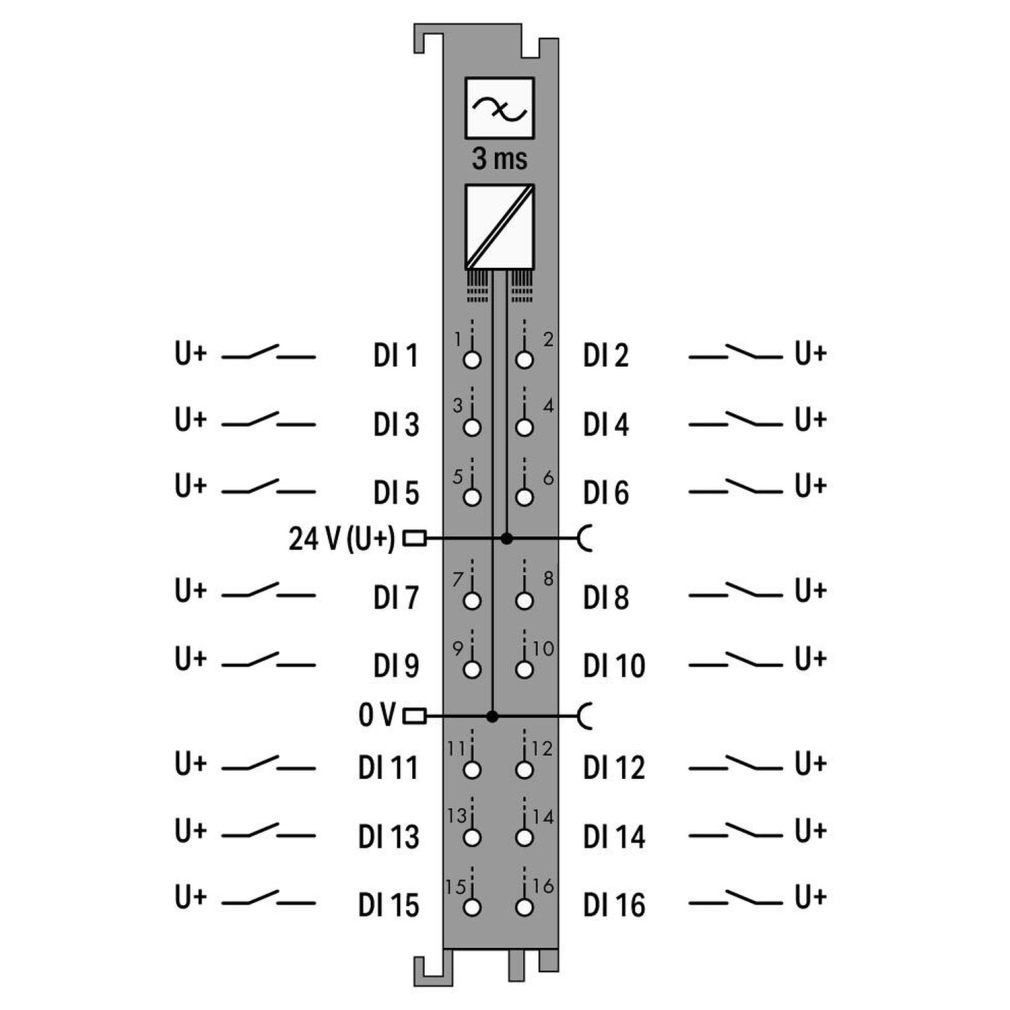

| Felhasználás | Bináris jelek fogadása szenzoroktól, enkóderektől, kapcsolóktól és közelítésérzékelőktől; a rendszer- és terepi szint elektromosan leválasztott. |
|---|---|
| Csatornakiosztás | Bal oldalon DI1,3,5,7,9,11,13,15; jobb oldalon DI2,4,6,8,10,12,14,16. A közbenső tápsínjelölések +24 V és 0 V. |

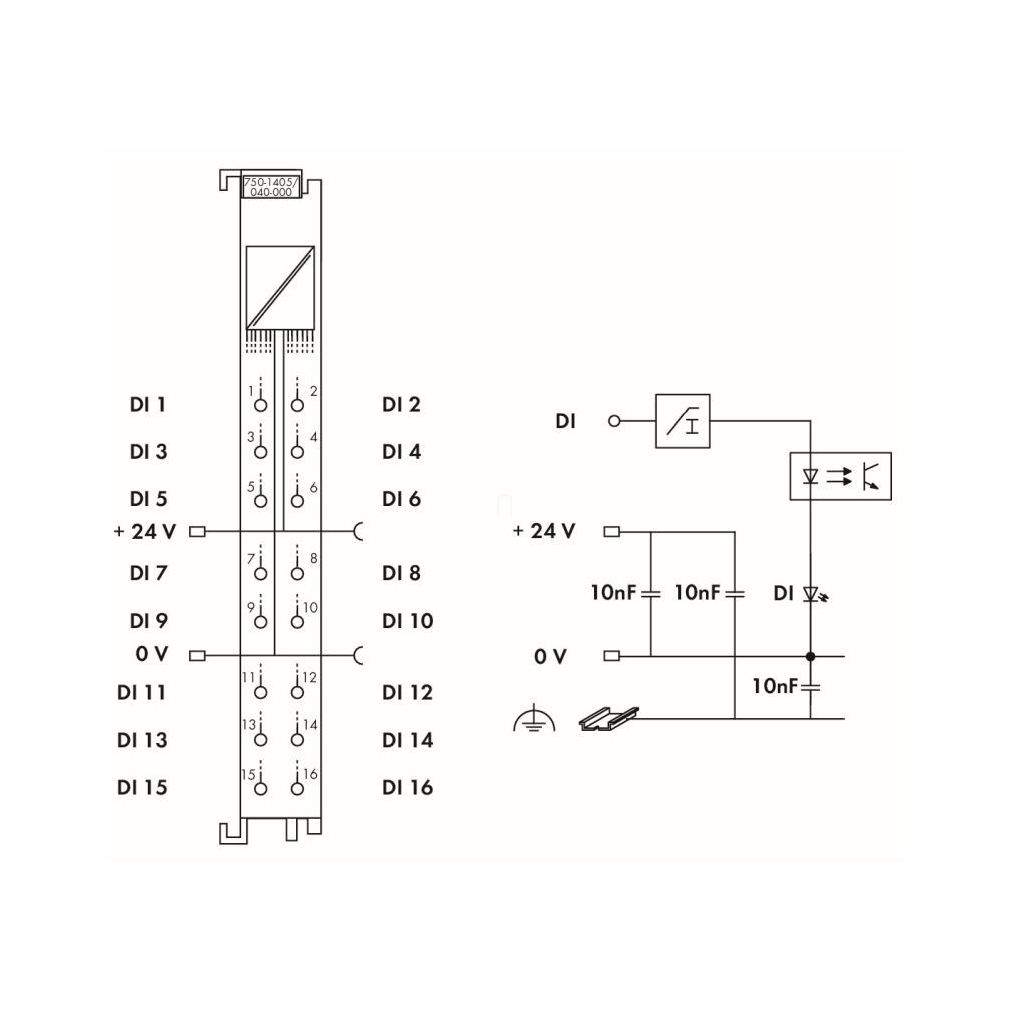

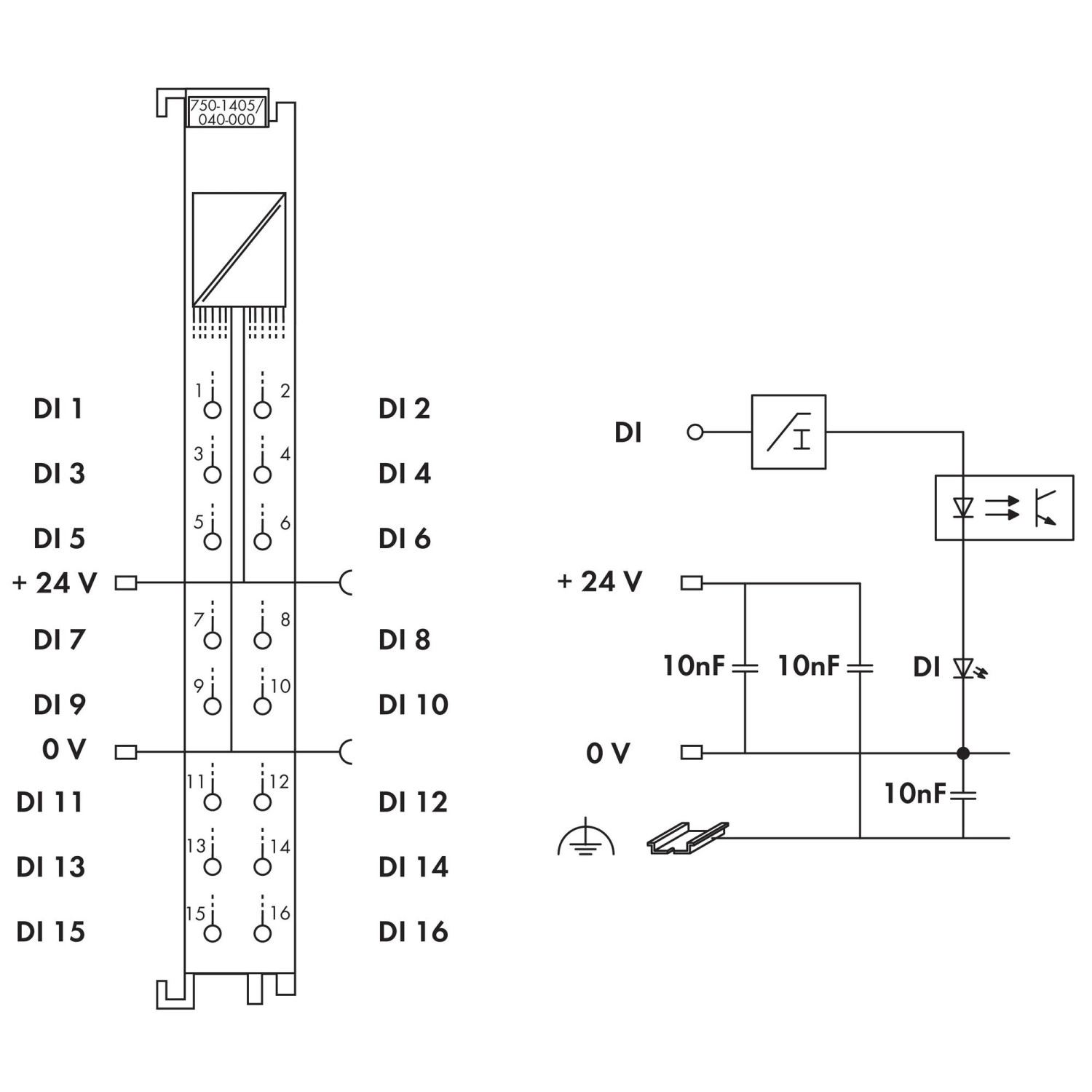

| Áramköri komponensek | RC-szűrés és optikai leválasztó jelölése; három külön 10 nF felirat. Ezek komponensadatok, nem a bemeneti áram értékei. |
| Saját XTR kivitel | Kiterjesztett hőmérsékleti tartomány, nagyobb feszültséglökés- és elektromágneses zavartűrés, magasabb rezgés- és ütésállóság a megadott feltételek szerint. |
| Csatorna és tápsín megkülönböztetése | A 10 A a tápsínérintkezők átmenő áramterhelhetősége; az 1 jel csatornánkénti bemeneti árama jellemzően 2,3 mA. |
Jelfeldolgozás és alkalmazási feltételek
| Termékkézikönyv alkalmazhatósága | 750-1405/040-000; HW02 hardverváltozattól. A 16 csatornás digitális bemenetet az előlap és az 1.1 alkalmazhatósági fejezet határozza meg; a láblécben ismétlődő 4AI ±10 VDC SE XTR felirat nem ennek a típusnak a funkciója. |
|---|---|
| Fejállomások | A WAGO I/O System750 XTR fejállomásaival használható; a teljes rendszer- és termékdokumentáció együtt alkalmazandó. |
| Pozitív logika és LED | A terepi +24 V bemenetre kapcsolása magas csatornaállapotot eredményez. Kikapcsolt LED: 0 jel; zöld LED: 1 jel. DI1–DI16 bemeneti pontja és LED-száma rendre 1–16. |
| Első folyamatkép-byte | Bit0=DI1; bit1=DI2; bit2=DI3; bit3=DI4; bit4=DI5; bit5=DI6; bit6=DI7; bit7=DI8. |
| Második folyamatkép-byte | Bit0=DI9; bit1=DI10; bit2=DI11; bit3=DI12; bit4=DI13; bit5=DI14; bit6=DI15; bit7=DI16. |
| Előző komponens mechanikai feltétele | Legalább 2 nyitott horony kell a két késes tápsínérintkező befogadásához. A villamos kompatibilitás a kapcsolási rajz szerinti külön feltétel. |
| Terepi jelek és táp | A 24 V-os XTR modulhoz kapcsolódó valamennyi terepi jel és terepi táp egy vagy több SELV/PELV tápegységről kapjon ellátást. |
Egyedi kiadási és rajzi eltérések
| Tűzterhelés kiadási eltérése | A 2026.09.04-i magyar adatlap 0,661 MJ-t, a termékkézikönyv 2025.10.29-i angol adatlapmelléklete 0,827 MJ-t ad meg. A két kiadás adata külön érték. |
|---|---|
| Ütésvizsgálat eltérő kiadásban | A magyar adatlap 15 g / 11 ms / 1000 ütés és 25 g / 6 ms / 1000 ütés értékeket közöl. A termékkézikönyv 13. és 18. oldalán az első vizsgálat 10 g / 16 ms / 1000 ütés, fél szinusz; a 13. oldal tengelyenként és irányonként adja meg az 1000 ütést. A 25 g / 6 ms vizsgálat a kézikönyvben is szerepel. Az eltérő vizsgálatokat nem kell egyetlen közös értékké összevonni. |
| REACH-lista kiadási eltérése | A jelenlegi magyar adatlap három anyagot sorol: dibór-trioxid, ólom, ólom-monoxid. A 2025.10.29-i angol melléklet ezek mellett perfluorbután-szulfonsavat (PFBS) és sóit is felsorol. A három CAS-azonosító külön lista, nem soronként párosított megfeleltetés. |
| Kondenzáció és időjárási kizárások | A magyar adatlap rövid idejű kondenzációt enged meg a 3K7/IEC EN60721-3-3 és E-DIN40046-721-3 szerint, a víz- és jégképződéssel járó szeles környezet kizárásával. A kézikönyv pontosabb angol megfogalmazása szél által hajtott csapadékot, vizet és jégképződést zár ki; ez nem kültéri, eső- vagy jégállósági engedély. |
| Áramköri rajz pontszámozása | A termékkézikönyv 10. oldali belső kapcsolási ábráján balra 1–8, jobbra 9–16 pontszám látható a páratlan/páros DI-nevek mellett. A 8. oldali csatlakozótáblázat és a 12. oldali bekötési példa a DI1–DI16 tényleges csatlakozási kiosztását adja meg. A belső ábra számait nem kell új kapocskiosztásként értelmezni. |
| Vizsgálati és működési feszültségek | A vasúti megfelelőségi táblázat Un-szorzói vizsgálati feltételek; nem helyettesítik a termék hőmérsékletfüggő 24 V DC tápfeszültség-határait. Az EMC-vizsgálati feszültségek sem folyamatos üzemi értékek. |
Telepítési biztonsági feltételek
| Képesítés és dokumentáció | Csak képzett villamos szakember szerelheti és helyezheti üzembe; EN50110-1/-2 és IEC60364 szerint. A teljes alkalmazandó gyártói dokumentációt ismerni és megőrizni kell. |
|---|---|
| Feszültségmentesség | Szerelés, bekötés, hibaelhárítás és karbantartás előtt minden érintett rendszer- és terepi tápellátást kapcsolj ki, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Burkolat és hozzáférés | Nyitott készülék: megfelelő burkolat, szekrény vagy villamos üzemi helyiség szükséges. A burkolat biztosítson érintés- és UV-védelmet, mechanikai stabilitást, az előírt szennyezettségi fokot és a tűz kijutásának megakadályozását; csak szerszámmal, jogosult személy férhessen hozzá. |
| Környezet és hőmérséklet | Száraz beltéri alkalmazás. A rövid idejű kondenzáció külön klímafeltétele nem víz-, eső- vagy jégállóság. A burkolaton belül is be kell tartani a saját környezeti határokat. A −40 °C-os működés folyamatban lévő üzemre vonatkozik: −20 °C alatt szerelni, bekötni vagy újracsatlakoztatni tilos. |
| Tápellátás | A termék valamennyi 24 V-os terepi jelét és terepi tápját egy vagy több SELV/PELV tápegységről biztosítsd. A SELV/PELV áramköröket különítsd el a veszélyes aktív feszültségű áramköröktől, vagy valamennyi csatlakozóvezeték szigetelését méretezd a legnagyobb feszültségre. |
| Vezetők és összáram | Egy szorítóhelyhez egy vezető csatlakoztatható. A vezetéket a legnagyobb várható áramra méretezd. A csatlakozási pont saját melegedése akár 25 K-kel növelheti a hőmérsékletét; megfelelő hőmérséklet-tartományú vezetéket vagy a megengedett tartományon belül nagyobb keresztmetszetet válassz. Tartsd be a rendszer- és terepi ellátás összáramát. |
| Védőföldelés | A DIN-sín és a váz/burkolat villamos kapcsolata legyen hibátlan. Veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi I/O-csatlakozások nem biztosítanak védővezető-funkciót; a terepi eszköz PE-vezetőjét nem szabad ezeken átvezetni. |
| Mechanikai és termikus védelem | Sérült készüléket ne helyezz üzembe. Ne nyisd fel a házat, ne érintsd a tápsínérintkezőket, és ne tedd a modult az érintkezőire. Kerüld a vezető szennyeződést. A forró házat érintés előtt hagyd lehűlni. |
| Tisztítás | Kontaktsprayt ne használj. A házat és szennyezett érintkezőket propanollal tisztítsd. Aeroszolok, szilikonok és trigliceridek jelenlétében ezeknek ellenálló kiegészítő ház szükséges. |
| Jóváhagyások határa | UL hatálya alatt csak UL-jóváhagyású biztosító használható. A saját jelölések és az összes alkalmazandó dokumentum feltételei irányadók; az általános szerelési lépések nem külön Ex-telepítési eljárás. |
Csomóponttervezési feltételek
| Csomópont és bővítés | Legalább fejállomás, tápellátás, I/O-modul és lezárómodul szükséges. A fejállomás és végmodul távolsága a végmodullal együtt legfeljebb 768 mm. A fejállomástól függően legfeljebb 64 I/O-modul címezhető; a folyamat- és diagnosztikai adat nélküli modulok nem számítanak bele. A fejállomás memóriája és terepibusza további korlát. |
|---|---|
| Szabad távolság és helyzet | A teljes csomópont fölött/alatt legalább 35 mm, kétoldalt legalább 20 mm kell. Vízszintesen balra vagy felfelé, illetve függőlegesen fent vagy lent szerelhető; függőlegesen alul végbak szükséges. A névleges helyzettől eltérő beépítés külön műszaki feltételeit tartsd be. |
| DIN-sín | EN60715 szerinti 35 mm-es, korrózióálló, stabil és nem deformált sín szükséges. Nem WAGO-sínhez WAGO műszaki vizsgálat és jóváhagyás kell. Szükség szerint 20 cm-enkénti rögzítési ponttal kerüld el a hajlást és csavarodást; 7,5 mm magas sínnél a csomópont alatti csavar vagy vakszegecs süllyesztett legyen. |
| Villamos sínkapcsolat | Az érintkezők a sínhez kis impedanciával kapcsolódjanak. Az érintkező és sín galvanikus anyagpárja 0,3%-os sóoldatban, 20 °C / 68 °F mellett ne hozzon létre 0,5 V-nál nagyobb különbségi feszültséget. |
| Rezgésterhelés 4 g fölött | Lencsefejű csavar vagy vakszegecs legalább 60 mm-enként, 12 mm-es raszterben; a tehermentesítéstől a bekötésig a szabad vezetőhossz legyen a lehető legrövidebb. 249-197 megerősített végbak szükséges. Egyes fejállomások sínvastagság- és furatkialakítási feltétele külön ellenőrizendő. |
| XTR és standard kivitel | Az eltérő érintkezőanyagok miatt az XTR szakasz XTR betápmodullal kezdődjön. XTR betáp után csak XTR-modul következzen. A két kivitel külön potenciálcsoportot, saját kivitelű betápmodult és külön tápegységet kapjon; egy potenciálcsoporton belül nem keverhető. |
| EMC és tápvezetékhossz | EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb rendszer- és terepi 24 V tápvezetékhez megfelelő 750-626/040-000 vagy 750-624/040-000 szűrő szükséges. Ez a hosszfeltétel különbözik a különleges alkalmazások saját szűrőelőírásától. |
| Jel- és adatvezeték | Árnyékolt adat- és jelvezetéket használj, a tápvezetékektől és zavarforrásoktól elkülönítve. Az árnyékolást a szekrény/burkolat belépésénél nagy felületen, kis impedanciával földeld. |
| Különleges alkalmazások tápellátása | Alállomási, távvezérlési, vasúti vagy hajóépítési alkalmazásban a 24 V rendszertáp a 750-626/040-000 szűrőn és 2 A lomha biztosítón keresztül kapjon ellátást. A terepi táp túlfeszültség-védelme szintén szükséges. A saját termékhez felsorolt 750-624/040-001 vagy 750-626/040-000 feltétel irányadó; az általános rendszerleírás 750-624/040-000 változata nem automatikus helyettesítés. |
| Kimaradás áthidalása | IEC61131 PS-1 vagy PS-2 teljesítéséhez külső puffer szükséges; a kapacitás a csomópont kialakításától függ. |
| Szigetelésvizsgálat | Csak DC-vel végezhető. Ismételt vizsgálófeszültség előtt a modult teljesen ki kell sütni; a DIN-sínhez kapacitívan csatolt rendszer-/terepi potenciál AC-vizsgálata károsíthatja a modult. |
| Méretek és alkalmazási határ | A rendszerrajz belső 65/35 mm méretei nem szabad szerelési távolságok. A rendszerkézikönyv prózájában és ábráján a magasság/mélység y/z tengelynevei eltérnek; a termék saját méretei és az iránynév szerinti szerelési feltételek irányadók. Lakóövezeti megfelelőség a választott fejállomástól függ. |
Szükséges és feltételes XTR kiegészítők
| 750-1605/040-000 | Szükség szerint XTR potenciáltöbbszöröző modul a szenzorok ellátásához |
|---|---|
| 750-1606/040-000 | Szükség szerint XTR potenciáltöbbszöröző modul a szenzorok ellátásához |
| 750-624/040-001 | A saját termékkézikönyv által felsorolt túlfeszültség-szűrő modul a megadott különleges alkalmazásokhoz |
| 750-624/040-000 | Az XTR rendszerkézikönyvben felsorolt terepi túlfeszültség-szűrő változat; alkalmazásfüggő választás |
| 750-626/040-000 | XTR tápszűrő; különleges alkalmazásokban a 24 V rendszerellátás ehhez és 2 A lomha biztosítóhoz kötött |
| 750-600/040-000 | XTR buszlezáró modul a fejállomással kialakított csomópont végére |
| 750-600/040-001 | Az XTR rendszerkézikönyvben felsorolt másik buszlezáró változat |
Kézikönyvi klíma és mechanikai vizsgálatok
| Szállítás; EN 60870-2-2 | Ct2(2k4); csapadék/víz/nedvesség kivételével |
|---|---|
| Mechanikai osztályok | EN 61850-3: 2; EN 60870-2-2: Bm; EN 60721-3-1: 1M3; EN 60721-3-3: 3M5 |
| IEC 60068-2-6; változó frekvencia | 2 g, legfeljebb 500 Hz, 20 frekvenciaciklus |
| IEC 60068-2-6; rezonanciakeresés | 5 g, legfeljebb 150 Hz |
| IEC 60068-2-6; rezonancián tartás | 5 g, rezonanciafrekvencián 120 perc |
| IEC 60068-2-27; ütés | 10 g / 16 ms és 25 g / 6 ms; mindkettő fél-szinusz, 1000 ütés tengelyenként és irányonként |
| Vasúti rezgés/ütés | EN 50155; 1B osztály (EN 61373) |
| Klímaosztályok | EN 61850-3: teljesül; EN 60721-3-1: 1K5, csapadék és jégképződés kivételével; EN 60721-3-3: 3K7, szél hajtotta csapadék, víz és jégképződés kivételével; EN 60870-2-2: C3, szél hajtotta csapadék és jégképződés kivételével |
| EN 50155 hőmérsékleti osztály | Üzem: OT4; bekapcsolás kiterjesztett üzemi hőmérsékleten: ST1 |
| Korrozivitás | ISA S71.04 (bevonat) / DIN EN 60068-2-60: G3, agresszív |
| Hajóépítési vizsgálat – DNV példa | Hőmérséklet D (−40 °C / 16 h hidegvizsgálat); relatív páratartalom B; rezgés B; EMC B; ház A; a tényleges tanúsítványok az adatlap szerint |
Kézikönyvi zavarkibocsátás
| Burkolat; EN 55016-2-3 | 30 dB(µV/m) QP 30…230 MHz; 37 QP 230 MHz…1 GHz; 70 Peak és 50 AV 1…3 GHz; 74 Peak és 54 AV 3…6 GHz |
|---|---|
| Burkolat; EN 55011 A / EN 55016-2-3 | 40 dB(µV/m) QP 30…230 MHz; 47 QP 230 MHz…1 GHz; 76 Peak és 56 AV 1…3 GHz; 80 Peak és 60 AV 3…6 GHz |
| Burkolat; DNV B | 80…52 dB(µV/m) QP 150…300 kHz; 52…34 QP 0,3…30 MHz; 54 QP 30 MHz…2 GHz; 54 AV 1…6 GHz; 24 QP 156…165 MHz |
| Burkolat; DNV A | 80…50 dB(µV/m) QP 150 kHz…30 MHz; 60…54 QP 30…100 MHz; 54 QP 100 MHz…2 GHz; 54 AV 1…6 GHz; 24 QP 156…165 MHz |
| Vezetett kibocsátás; AC tápcsatlakozás | EN 55016-2-1, illetve EN 55011 A / EN 55016-2-1: nem alkalmazható |
| Vezetett kibocsátás; AC/DC tápcsatlakozás; DNV B | 96…50 dB(µV) 10…150 kHz; 60…50 150…350 kHz; 50 0,35…30 MHz |
| Vezetett kibocsátás; AC/DC tápcsatlakozás; DNV A | 120…69 dB(µV) 10…150 kHz; 79 150…500 kHz; 73 0,5…30 MHz |
| Vezetett kibocsátás; DC tápcsatlakozás; EN 55016-2-1 | 79 dB(µV) QP és 66 AV 0,15…0,5 MHz; 73 QP és 60 AV 0,5…30 MHz |
| Vezetékes hálózati csatlakozás; EN 55032 A | 53…43 dB(µA) QP és 40…30 AV 0,15…0,5 MHz; 43 QP és 30 AV 0,5…30 MHz |
| Vezetékes hálózati csatlakozás; EN 55032 B | 40…30 dB(µA) QP és 30…20 AV 0,15…0,5 MHz; 30 QP és 20 AV 0,5…30 MHz |
| Detektorok és hajóépítési feltétel | QP: kvázicsúcs; AV: átlag; eltérő EMC A/B jóváhagyási adatok esetén az adatlap irányadó |
Kézikönyvi zavartűrés
| ESD; EN 61000-4-2 / IEEE C37.90.3 | 8 kV érintkezéses és 8 kV levegős |
|---|---|
| HF mező; EN 61000-4-3 / IEEE C37.90.2 | 20 V/m 80 MHz…1 GHz; 10 V/m 1…6 GHz |
| Burst; EN 61000-4-4 / IEEE C37.90.1 | 4 kV |
| Surge; EN 61000-4-5 | 1 kV vezető/vezető; 2 kV vezető/föld |
| Vezetett HF; EN 61000-4-6 | 10 V, 150 kHz…80 MHz |
| Hálózati frekvenciájú mágneses tér; EN 61000-4-8 | 300 A/m folyamatos; 1000 A/m 1 s-ig |
| Impulzusos mágneses tér; EN 61000-4-9 | 1000 A/m |
| Csillapított rezgő mágneses tér; EN 61000-4-10 | 100 A/m |
| Csillapított szinuszos rezgés; EN 61000-4-12 | 1 kV vezető/vezető; 2 kV vezető/föld |
| Vezetett aszimmetrikus zavar; EN 61000-4-16 | 30 V folyamatos; 300 V 1 s-ig |
| Üzemi frekvencia; EN 60255-26 | A osztály: 150 V vezető/vezető, 300 V vezető/föld; legalább 10 m kábelhossznál árnyékolt kábel szükséges |
| DC feszültség váltakozó összetevője; EN 61000-4-17 | 15% |
| Csillapított hullám; EN IEC 61000-4-18 / IEEE C37.90.1 | 1,25 kV vezető/vezető; 2,5 kV vezető/föld |
| Nem alkalmazható vizsgálatok | EN 61000-4-11; EN 61000-4-13; EN 61000-4-29 |
| Felharmonikusok; DNV hajóépítés | Legfeljebb 2 W; DC: 3 V effektív; AC: 10% a 15. felharmonikusig, 10…1% a 15…100., 1% a 100…200. felharmonikusnál; tényleges tengeri tanúsítvány az adatlap szerint |
Kézikönyvi vasúti feltételek (EN 50155:2017)
| Környezeti osztályok | Magasság AX (EN 50125-1); üzem OT4; bekapcsolás ST1; gyors hőmérséklet-változás H1; ütés/rezgés 1B (EN 61373); relatív páratartalom 95% (EN 50125-1) |
|---|---|
| Folyamatos DC-táp | 0,7 × Un…1,25 × Un |
| Átmeneti DC-tápingadozás | 0,6 × Un…1,4 × Un |
| Tápmegszakítás | S1 |
| Tápegység kapcsolási osztályai | Megfelelő külső tápegységgel biztosítandó |
| EMC | EN 50121-3-2 |
| Szigetelés | EN 50124-1; OV2 túlfeszültségi kategória |
| Élettartam | LX |
| NYÁK védőbevonat | PC2 |
| Tűzviselkedés | EN 45545-2; HL3 veszélyességi szint |
| Dokumentáció | G melléklet szerint |
| MTBF | MIL-HDBK-217-F2 szerinti értékek projektre vonatkozó kérésre |
| IRIS | A WAGO az IRIS minőségi szabvány szerint tanúsított |
| Kiegészítő EMC | EBA EMC 06 rádiókompatibilitás: S0; EN 50121-4 és EN 50121-5 |
Kézikönyvmelléklet: terheléscsökkentés és klíma
| Laboratóriumi terepi tápérték | 24 V DC −25…+30%; a terheléscsökkentést külön figyelembe kell venni |
|---|---|
| Terepi táp −40…+55 °C között | 24 V DC −25…+20% |
| Terepi táp +55…+70 °C között | 24 V DC −25…+10% |
| Alsó tápfeszültséghatár minden hőmérsékleten | −27,5%, a 15%-os maradék hullámosságot beleértve |
| Üzem / tárolás / szerelés | −40…+70 °C / −40…+85 °C / −20…+70 °C |
| Magasság | 0…2000 m terheléscsökkentés nélkül; 2000…5000 m: 0,5 K/100 m; legfeljebb 5000 m |
| Páratartalom és kondenzáció | 95%, kondenzáció nélkül; emellett a 3K7 klímaosztály szerinti rövid idejű kondenzáció megengedett (IEC/EN 60721-3-3 és E-DIN 40046-721-3), a szél hajtotta csapadék, víz és jégképződés kivételével; nem állandó kondenzáció vagy vízállóság |
Környezeti feltételek
| Működési környezeti hőmérséklet | −40…+70 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Szerelési környezeti hőmérséklet | −20…+70 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 szerint |
| Rögzítési pozíciók | Vízszintesen balra és felfelé; függőlegesen fent és lent |
| Relatív páratartalom kondenzáció nélkül | 95% |
| Rövid idejű kondenzáció | 3K7 / IEC EN60721-3-3 és E-DIN40046-721-3 szerint; kivéve nagyon szeles környezetben, ahol víz és jég alakulhat ki |
| Rezgésállóság | IEC60068-2-6 szerint, 5 g gyorsulással; EN60870-2-2; IEC60721-3-1 és -3; EN50155; EN61373 |
| Ütésállóság | IEC60068-2-27: 15 g / 11 ms / fél szinusz / 1000 ütés; 25 g / 6 ms / 1000 ütés; EN50155 és EN61373 szerint |
| Korrózióállóság | Konform bevonat: igen; EN/IEC60068-2-60, 4. módszer; ISA S71.04 G3, A csoport |
| EMC zavartűrés | EN61000-6-1 és -2; EN61131-2; hajózási tanúsítványok; EN50121-3-2; EN50121-4 és -5; EN60255-26; EN60870-2-1; EN61850-3; IEC61000-6-5; IEEE1613; VDEW:1994 |
| EMC zavarkibocsátás | EN61000-6-3 és -4; EN61131-2; EN60255-26; hajózási tanúsítványok; EN60870-2-1; EN61850-3; EN50121-3-2; EN50121-4 és -5 |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 szerint |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és jelölések
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2, Clause3 | MSIP-REM-W43-DIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 22-2208829-PDA |
| DNV | TAA00000Y7 |
| LR | LR22276776TA |
| PRS | TE/1099/880590/23 |
| ATEX; EN60079-0 | TUEV17ATEX193969X; II3 G Ex ec IIC T4 Gc |
| CCC; CNEX; CNCA-C23-01 | 2020312310000214; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN16.0046X; Ex ec IIC T4 Gc |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX005X_ec |
| UL121201; veszélyes környezet | E198726 |
| Képi robbanásvédelmi jelölések | PTB0102; DEKRA8505; a táblázatos tanúsítványazonosítók külön adatok. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612/040-000 | Tápegység; 0 … 230 V AC/DC; Extrém |
| 750-602/040-000 | Tápegység; 24 VDC; Extrém |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított adat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentesség | 7(c)-I |
| SCIP; Bulgária | ba6e58a2-b424-4c71-b3ea-b127ee8646f6 |
| SCIP; Cseh Köztársaság | 3da071de-5e04-4fe3-82e3-8bd40b50aa5c |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
−40 °C-on szerelhető is?
A működési alsó határ −40 °C, a szerelésé viszont −20 °C. Ezek külön feltételek.
Milyen vezeték csatlakoztatható?
Tömör és finom elemi szálas rézvezeték egyaránt 0,25–1,5 mm² / 24–16 AWG; a csupaszolási hossz 8–9 mm.
5000 m-en változatlan a hőmérsékleti határ?
Nem. 2000 m-ig nincs hőmérsékletcsökkentés; 2000–5000 m között 0,5 K/100 m csökkentés szükséges. A megadott legnagyobb magasság 5000 m.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-1405/040-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
46,5 g/db
Cikkszám
4050821460206
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-1405/040-000 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, extrém kivitel, Push-in CAGE CLAMP műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-1405/040-000 |
| GTIN / EAN | 4050821460206 |
| Terméktípus | 16 csatornás digitális bemeneti modul; XTR |
Villamos és jeltechnikai adatok
| Digitális bemenetek / összes csatorna | 16 / 16 |
|---|---|
| Jel típusa | Digitális; 24 V DC; pozitív logika; 1. típus |
| Szenzorcsatlakozás | 16 × egyvezetékes |
| Bemeneti RC-szűrő | 3 ms |
| Bemeneti áram, 0 jel, jellemző | 0,6 mA csatornánként |
| Bemeneti áram, 1 jel | Jellemzően 2,3 mA; minimum 2,1 mA; maximum 2,4 mA csatornánként |
| 0 jel feszültségtartománya | −3…+5 V DC |
| 1 jel feszültségtartománya | 15…30 V DC |
| Bekapcsolási késleltetés, 0→1 | 300 µs |
| Kikapcsolási késleltetés, 1→0 | 400 µs |
| Belső bemeneti adatszélesség, maximum | 16 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| 5 V-os rendszerellátás fogyasztása | 25 mA |
| Terepi táp | 24 V DC, −25…+30%; tápsínérintkezőkön keresztül; betáplálás késes érintkezőkkel, továbbítás rugós csatlakozással. A hőmérsékletfüggő csökkentést figyelembe kell venni. |
| Dielektromos szilárdság | 510 V AC / 775 V DC; EN60870-2-1 szerint |
| Állapotjelzés | 16 zöld LED; DI1…DI16 állapota |
| Bejövő / kimenő tápsínérintkezők száma | 2 / 2 |
| Tápsínérintkezők áramterhelhetősége | 10 A |
| Méretezési túlfeszültség | 1 kV |
Hőmérséklet, magasság és tápfeszültség feltételei
| Laboratóriumi feltétel külön megadása | A tápfeszültségre −25…+30% szerepel laboratóriumi körülmények között; a konkrét hőmérsékleti tartományok külön sorok. |
|---|---|
| Terepi táp −40…+55 °C között | 24 V DC, −25…+20% |
| Terepi táp +55…+70 °C között | 24 V DC, −25…+10% |
| Alsó határ valamennyi hőmérséklettartományban | −27,5%; 15% maradék feszültségingadozással |
| Működési magasság | 0–2000 m hőmérsékletcsökkentés nélkül; 2000–5000 m között 0,5 K/100 m hőmérsékletcsökkentéssel; maximum 5000 m |
| Hőmérsékleti hatókörök | Működés: −40…+70 °C; tárolás: −40…+85 °C; szerelés: −20…+70 °C. A működési alsó határ nem szerelési engedély. |
| Szűrő és késleltetés külön adatai | A 3 ms RC-szűrő, a 300 µs bekapcsolási és a 400 µs kikapcsolási késleltetés külön gyári adat; nem felcserélt időértékek. |
Csatlakozás és kialakítás
| Bemeneti csatlakozás | 16 × Push-in CAGE CLAMP |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,25–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,25–1,5 mm² / 24–16 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Tömör vezeték kezelése | Egyszerű benyomással csatlakoztatható |
| Kapocs oldásához szükséges szerszám | 210-719; 2,5 mm széles penge; az opcionális tartozék adata 2,5 × 0,4 mm |
| Szélesség | 12 mm / 0,472 inch; a bevezetőben 0,47 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN-sín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés | DIN35-sín |
| Szín | Sötétszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,661 MJ |
| Tömeg | 46,5 g |
| Megfelelőségi jelölés | CE |
Funkciók és kapcsolási feltételek
| Felhasználás | Bináris jelek fogadása szenzoroktól, enkóderektől, kapcsolóktól és közelítésérzékelőktől; a rendszer- és terepi szint elektromosan leválasztott. |
|---|---|
| Csatornakiosztás | Bal oldalon DI1,3,5,7,9,11,13,15; jobb oldalon DI2,4,6,8,10,12,14,16. A közbenső tápsínjelölések +24 V és 0 V. |
| Áramköri komponensek | RC-szűrés és optikai leválasztó jelölése; három külön 10 nF felirat. Ezek komponensadatok, nem a bemeneti áram értékei. |
| Saját XTR kivitel | Kiterjesztett hőmérsékleti tartomány, nagyobb feszültséglökés- és elektromágneses zavartűrés, magasabb rezgés- és ütésállóság a megadott feltételek szerint. |
| Csatorna és tápsín megkülönböztetése | A 10 A a tápsínérintkezők átmenő áramterhelhetősége; az 1 jel csatornánkénti bemeneti árama jellemzően 2,3 mA. |
Jelfeldolgozás és alkalmazási feltételek
| Termékkézikönyv alkalmazhatósága | 750-1405/040-000; HW02 hardverváltozattól. A 16 csatornás digitális bemenetet az előlap és az 1.1 alkalmazhatósági fejezet határozza meg; a láblécben ismétlődő 4AI ±10 VDC SE XTR felirat nem ennek a típusnak a funkciója. |
|---|---|
| Fejállomások | A WAGO I/O System750 XTR fejállomásaival használható; a teljes rendszer- és termékdokumentáció együtt alkalmazandó. |
| Pozitív logika és LED | A terepi +24 V bemenetre kapcsolása magas csatornaállapotot eredményez. Kikapcsolt LED: 0 jel; zöld LED: 1 jel. DI1–DI16 bemeneti pontja és LED-száma rendre 1–16. |
| Első folyamatkép-byte | Bit0=DI1; bit1=DI2; bit2=DI3; bit3=DI4; bit4=DI5; bit5=DI6; bit6=DI7; bit7=DI8. |
| Második folyamatkép-byte | Bit0=DI9; bit1=DI10; bit2=DI11; bit3=DI12; bit4=DI13; bit5=DI14; bit6=DI15; bit7=DI16. |
| Előző komponens mechanikai feltétele | Legalább 2 nyitott horony kell a két késes tápsínérintkező befogadásához. A villamos kompatibilitás a kapcsolási rajz szerinti külön feltétel. |
| Terepi jelek és táp | A 24 V-os XTR modulhoz kapcsolódó valamennyi terepi jel és terepi táp egy vagy több SELV/PELV tápegységről kapjon ellátást. |
Egyedi kiadási és rajzi eltérések
| Tűzterhelés kiadási eltérése | A 2026.09.04-i magyar adatlap 0,661 MJ-t, a termékkézikönyv 2025.10.29-i angol adatlapmelléklete 0,827 MJ-t ad meg. A két kiadás adata külön érték. |
|---|---|
| Ütésvizsgálat eltérő kiadásban | A magyar adatlap 15 g / 11 ms / 1000 ütés és 25 g / 6 ms / 1000 ütés értékeket közöl. A termékkézikönyv 13. és 18. oldalán az első vizsgálat 10 g / 16 ms / 1000 ütés, fél szinusz; a 13. oldal tengelyenként és irányonként adja meg az 1000 ütést. A 25 g / 6 ms vizsgálat a kézikönyvben is szerepel. Az eltérő vizsgálatokat nem kell egyetlen közös értékké összevonni. |
| REACH-lista kiadási eltérése | A jelenlegi magyar adatlap három anyagot sorol: dibór-trioxid, ólom, ólom-monoxid. A 2025.10.29-i angol melléklet ezek mellett perfluorbután-szulfonsavat (PFBS) és sóit is felsorol. A három CAS-azonosító külön lista, nem soronként párosított megfeleltetés. |
| Kondenzáció és időjárási kizárások | A magyar adatlap rövid idejű kondenzációt enged meg a 3K7/IEC EN60721-3-3 és E-DIN40046-721-3 szerint, a víz- és jégképződéssel járó szeles környezet kizárásával. A kézikönyv pontosabb angol megfogalmazása szél által hajtott csapadékot, vizet és jégképződést zár ki; ez nem kültéri, eső- vagy jégállósági engedély. |
| Áramköri rajz pontszámozása | A termékkézikönyv 10. oldali belső kapcsolási ábráján balra 1–8, jobbra 9–16 pontszám látható a páratlan/páros DI-nevek mellett. A 8. oldali csatlakozótáblázat és a 12. oldali bekötési példa a DI1–DI16 tényleges csatlakozási kiosztását adja meg. A belső ábra számait nem kell új kapocskiosztásként értelmezni. |
| Vizsgálati és működési feszültségek | A vasúti megfelelőségi táblázat Un-szorzói vizsgálati feltételek; nem helyettesítik a termék hőmérsékletfüggő 24 V DC tápfeszültség-határait. Az EMC-vizsgálati feszültségek sem folyamatos üzemi értékek. |
Telepítési biztonsági feltételek
| Képesítés és dokumentáció | Csak képzett villamos szakember szerelheti és helyezheti üzembe; EN50110-1/-2 és IEC60364 szerint. A teljes alkalmazandó gyártói dokumentációt ismerni és megőrizni kell. |
|---|---|
| Feszültségmentesség | Szerelés, bekötés, hibaelhárítás és karbantartás előtt minden érintett rendszer- és terepi tápellátást kapcsolj ki, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Burkolat és hozzáférés | Nyitott készülék: megfelelő burkolat, szekrény vagy villamos üzemi helyiség szükséges. A burkolat biztosítson érintés- és UV-védelmet, mechanikai stabilitást, az előírt szennyezettségi fokot és a tűz kijutásának megakadályozását; csak szerszámmal, jogosult személy férhessen hozzá. |
| Környezet és hőmérséklet | Száraz beltéri alkalmazás. A rövid idejű kondenzáció külön klímafeltétele nem víz-, eső- vagy jégállóság. A burkolaton belül is be kell tartani a saját környezeti határokat. A −40 °C-os működés folyamatban lévő üzemre vonatkozik: −20 °C alatt szerelni, bekötni vagy újracsatlakoztatni tilos. |
| Tápellátás | A termék valamennyi 24 V-os terepi jelét és terepi tápját egy vagy több SELV/PELV tápegységről biztosítsd. A SELV/PELV áramköröket különítsd el a veszélyes aktív feszültségű áramköröktől, vagy valamennyi csatlakozóvezeték szigetelését méretezd a legnagyobb feszültségre. |
| Vezetők és összáram | Egy szorítóhelyhez egy vezető csatlakoztatható. A vezetéket a legnagyobb várható áramra méretezd. A csatlakozási pont saját melegedése akár 25 K-kel növelheti a hőmérsékletét; megfelelő hőmérséklet-tartományú vezetéket vagy a megengedett tartományon belül nagyobb keresztmetszetet válassz. Tartsd be a rendszer- és terepi ellátás összáramát. |
| Védőföldelés | A DIN-sín és a váz/burkolat villamos kapcsolata legyen hibátlan. Veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi I/O-csatlakozások nem biztosítanak védővezető-funkciót; a terepi eszköz PE-vezetőjét nem szabad ezeken átvezetni. |
| Mechanikai és termikus védelem | Sérült készüléket ne helyezz üzembe. Ne nyisd fel a házat, ne érintsd a tápsínérintkezőket, és ne tedd a modult az érintkezőire. Kerüld a vezető szennyeződést. A forró házat érintés előtt hagyd lehűlni. |
| Tisztítás | Kontaktsprayt ne használj. A házat és szennyezett érintkezőket propanollal tisztítsd. Aeroszolok, szilikonok és trigliceridek jelenlétében ezeknek ellenálló kiegészítő ház szükséges. |
| Jóváhagyások határa | UL hatálya alatt csak UL-jóváhagyású biztosító használható. A saját jelölések és az összes alkalmazandó dokumentum feltételei irányadók; az általános szerelési lépések nem külön Ex-telepítési eljárás. |
Csomóponttervezési feltételek
| Csomópont és bővítés | Legalább fejállomás, tápellátás, I/O-modul és lezárómodul szükséges. A fejállomás és végmodul távolsága a végmodullal együtt legfeljebb 768 mm. A fejállomástól függően legfeljebb 64 I/O-modul címezhető; a folyamat- és diagnosztikai adat nélküli modulok nem számítanak bele. A fejállomás memóriája és terepibusza további korlát. |
|---|---|
| Szabad távolság és helyzet | A teljes csomópont fölött/alatt legalább 35 mm, kétoldalt legalább 20 mm kell. Vízszintesen balra vagy felfelé, illetve függőlegesen fent vagy lent szerelhető; függőlegesen alul végbak szükséges. A névleges helyzettől eltérő beépítés külön műszaki feltételeit tartsd be. |
| DIN-sín | EN60715 szerinti 35 mm-es, korrózióálló, stabil és nem deformált sín szükséges. Nem WAGO-sínhez WAGO műszaki vizsgálat és jóváhagyás kell. Szükség szerint 20 cm-enkénti rögzítési ponttal kerüld el a hajlást és csavarodást; 7,5 mm magas sínnél a csomópont alatti csavar vagy vakszegecs süllyesztett legyen. |
| Villamos sínkapcsolat | Az érintkezők a sínhez kis impedanciával kapcsolódjanak. Az érintkező és sín galvanikus anyagpárja 0,3%-os sóoldatban, 20 °C / 68 °F mellett ne hozzon létre 0,5 V-nál nagyobb különbségi feszültséget. |
| Rezgésterhelés 4 g fölött | Lencsefejű csavar vagy vakszegecs legalább 60 mm-enként, 12 mm-es raszterben; a tehermentesítéstől a bekötésig a szabad vezetőhossz legyen a lehető legrövidebb. 249-197 megerősített végbak szükséges. Egyes fejállomások sínvastagság- és furatkialakítási feltétele külön ellenőrizendő. |
| XTR és standard kivitel | Az eltérő érintkezőanyagok miatt az XTR szakasz XTR betápmodullal kezdődjön. XTR betáp után csak XTR-modul következzen. A két kivitel külön potenciálcsoportot, saját kivitelű betápmodult és külön tápegységet kapjon; egy potenciálcsoporton belül nem keverhető. |
| EMC és tápvezetékhossz | EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb rendszer- és terepi 24 V tápvezetékhez megfelelő 750-626/040-000 vagy 750-624/040-000 szűrő szükséges. Ez a hosszfeltétel különbözik a különleges alkalmazások saját szűrőelőírásától. |
| Jel- és adatvezeték | Árnyékolt adat- és jelvezetéket használj, a tápvezetékektől és zavarforrásoktól elkülönítve. Az árnyékolást a szekrény/burkolat belépésénél nagy felületen, kis impedanciával földeld. |
| Különleges alkalmazások tápellátása | Alállomási, távvezérlési, vasúti vagy hajóépítési alkalmazásban a 24 V rendszertáp a 750-626/040-000 szűrőn és 2 A lomha biztosítón keresztül kapjon ellátást. A terepi táp túlfeszültség-védelme szintén szükséges. A saját termékhez felsorolt 750-624/040-001 vagy 750-626/040-000 feltétel irányadó; az általános rendszerleírás 750-624/040-000 változata nem automatikus helyettesítés. |
| Kimaradás áthidalása | IEC61131 PS-1 vagy PS-2 teljesítéséhez külső puffer szükséges; a kapacitás a csomópont kialakításától függ. |
| Szigetelésvizsgálat | Csak DC-vel végezhető. Ismételt vizsgálófeszültség előtt a modult teljesen ki kell sütni; a DIN-sínhez kapacitívan csatolt rendszer-/terepi potenciál AC-vizsgálata károsíthatja a modult. |
| Méretek és alkalmazási határ | A rendszerrajz belső 65/35 mm méretei nem szabad szerelési távolságok. A rendszerkézikönyv prózájában és ábráján a magasság/mélység y/z tengelynevei eltérnek; a termék saját méretei és az iránynév szerinti szerelési feltételek irányadók. Lakóövezeti megfelelőség a választott fejállomástól függ. |
Szükséges és feltételes XTR kiegészítők
| 750-1605/040-000 | Szükség szerint XTR potenciáltöbbszöröző modul a szenzorok ellátásához |
|---|---|
| 750-1606/040-000 | Szükség szerint XTR potenciáltöbbszöröző modul a szenzorok ellátásához |
| 750-624/040-001 | A saját termékkézikönyv által felsorolt túlfeszültség-szűrő modul a megadott különleges alkalmazásokhoz |
| 750-624/040-000 | Az XTR rendszerkézikönyvben felsorolt terepi túlfeszültség-szűrő változat; alkalmazásfüggő választás |
| 750-626/040-000 | XTR tápszűrő; különleges alkalmazásokban a 24 V rendszerellátás ehhez és 2 A lomha biztosítóhoz kötött |
| 750-600/040-000 | XTR buszlezáró modul a fejállomással kialakított csomópont végére |
| 750-600/040-001 | Az XTR rendszerkézikönyvben felsorolt másik buszlezáró változat |
Kézikönyvi klíma és mechanikai vizsgálatok
| Szállítás; EN 60870-2-2 | Ct2(2k4); csapadék/víz/nedvesség kivételével |
|---|---|
| Mechanikai osztályok | EN 61850-3: 2; EN 60870-2-2: Bm; EN 60721-3-1: 1M3; EN 60721-3-3: 3M5 |
| IEC 60068-2-6; változó frekvencia | 2 g, legfeljebb 500 Hz, 20 frekvenciaciklus |
| IEC 60068-2-6; rezonanciakeresés | 5 g, legfeljebb 150 Hz |
| IEC 60068-2-6; rezonancián tartás | 5 g, rezonanciafrekvencián 120 perc |
| IEC 60068-2-27; ütés | 10 g / 16 ms és 25 g / 6 ms; mindkettő fél-szinusz, 1000 ütés tengelyenként és irányonként |
| Vasúti rezgés/ütés | EN 50155; 1B osztály (EN 61373) |
| Klímaosztályok | EN 61850-3: teljesül; EN 60721-3-1: 1K5, csapadék és jégképződés kivételével; EN 60721-3-3: 3K7, szél hajtotta csapadék, víz és jégképződés kivételével; EN 60870-2-2: C3, szél hajtotta csapadék és jégképződés kivételével |
| EN 50155 hőmérsékleti osztály | Üzem: OT4; bekapcsolás kiterjesztett üzemi hőmérsékleten: ST1 |
| Korrozivitás | ISA S71.04 (bevonat) / DIN EN 60068-2-60: G3, agresszív |
| Hajóépítési vizsgálat – DNV példa | Hőmérséklet D (−40 °C / 16 h hidegvizsgálat); relatív páratartalom B; rezgés B; EMC B; ház A; a tényleges tanúsítványok az adatlap szerint |
Kézikönyvi zavarkibocsátás
| Burkolat; EN 55016-2-3 | 30 dB(µV/m) QP 30…230 MHz; 37 QP 230 MHz…1 GHz; 70 Peak és 50 AV 1…3 GHz; 74 Peak és 54 AV 3…6 GHz |
|---|---|
| Burkolat; EN 55011 A / EN 55016-2-3 | 40 dB(µV/m) QP 30…230 MHz; 47 QP 230 MHz…1 GHz; 76 Peak és 56 AV 1…3 GHz; 80 Peak és 60 AV 3…6 GHz |
| Burkolat; DNV B | 80…52 dB(µV/m) QP 150…300 kHz; 52…34 QP 0,3…30 MHz; 54 QP 30 MHz…2 GHz; 54 AV 1…6 GHz; 24 QP 156…165 MHz |
| Burkolat; DNV A | 80…50 dB(µV/m) QP 150 kHz…30 MHz; 60…54 QP 30…100 MHz; 54 QP 100 MHz…2 GHz; 54 AV 1…6 GHz; 24 QP 156…165 MHz |
| Vezetett kibocsátás; AC tápcsatlakozás | EN 55016-2-1, illetve EN 55011 A / EN 55016-2-1: nem alkalmazható |
| Vezetett kibocsátás; AC/DC tápcsatlakozás; DNV B | 96…50 dB(µV) 10…150 kHz; 60…50 150…350 kHz; 50 0,35…30 MHz |
| Vezetett kibocsátás; AC/DC tápcsatlakozás; DNV A | 120…69 dB(µV) 10…150 kHz; 79 150…500 kHz; 73 0,5…30 MHz |
| Vezetett kibocsátás; DC tápcsatlakozás; EN 55016-2-1 | 79 dB(µV) QP és 66 AV 0,15…0,5 MHz; 73 QP és 60 AV 0,5…30 MHz |
| Vezetékes hálózati csatlakozás; EN 55032 A | 53…43 dB(µA) QP és 40…30 AV 0,15…0,5 MHz; 43 QP és 30 AV 0,5…30 MHz |
| Vezetékes hálózati csatlakozás; EN 55032 B | 40…30 dB(µA) QP és 30…20 AV 0,15…0,5 MHz; 30 QP és 20 AV 0,5…30 MHz |
| Detektorok és hajóépítési feltétel | QP: kvázicsúcs; AV: átlag; eltérő EMC A/B jóváhagyási adatok esetén az adatlap irányadó |
Kézikönyvi zavartűrés
| ESD; EN 61000-4-2 / IEEE C37.90.3 | 8 kV érintkezéses és 8 kV levegős |
|---|---|
| HF mező; EN 61000-4-3 / IEEE C37.90.2 | 20 V/m 80 MHz…1 GHz; 10 V/m 1…6 GHz |
| Burst; EN 61000-4-4 / IEEE C37.90.1 | 4 kV |
| Surge; EN 61000-4-5 | 1 kV vezető/vezető; 2 kV vezető/föld |
| Vezetett HF; EN 61000-4-6 | 10 V, 150 kHz…80 MHz |
| Hálózati frekvenciájú mágneses tér; EN 61000-4-8 | 300 A/m folyamatos; 1000 A/m 1 s-ig |
| Impulzusos mágneses tér; EN 61000-4-9 | 1000 A/m |
| Csillapított rezgő mágneses tér; EN 61000-4-10 | 100 A/m |
| Csillapított szinuszos rezgés; EN 61000-4-12 | 1 kV vezető/vezető; 2 kV vezető/föld |
| Vezetett aszimmetrikus zavar; EN 61000-4-16 | 30 V folyamatos; 300 V 1 s-ig |
| Üzemi frekvencia; EN 60255-26 | A osztály: 150 V vezető/vezető, 300 V vezető/föld; legalább 10 m kábelhossznál árnyékolt kábel szükséges |
| DC feszültség váltakozó összetevője; EN 61000-4-17 | 15% |
| Csillapított hullám; EN IEC 61000-4-18 / IEEE C37.90.1 | 1,25 kV vezető/vezető; 2,5 kV vezető/föld |
| Nem alkalmazható vizsgálatok | EN 61000-4-11; EN 61000-4-13; EN 61000-4-29 |
| Felharmonikusok; DNV hajóépítés | Legfeljebb 2 W; DC: 3 V effektív; AC: 10% a 15. felharmonikusig, 10…1% a 15…100., 1% a 100…200. felharmonikusnál; tényleges tengeri tanúsítvány az adatlap szerint |
Kézikönyvi vasúti feltételek (EN 50155:2017)
| Környezeti osztályok | Magasság AX (EN 50125-1); üzem OT4; bekapcsolás ST1; gyors hőmérséklet-változás H1; ütés/rezgés 1B (EN 61373); relatív páratartalom 95% (EN 50125-1) |
|---|---|
| Folyamatos DC-táp | 0,7 × Un…1,25 × Un |
| Átmeneti DC-tápingadozás | 0,6 × Un…1,4 × Un |
| Tápmegszakítás | S1 |
| Tápegység kapcsolási osztályai | Megfelelő külső tápegységgel biztosítandó |
| EMC | EN 50121-3-2 |
| Szigetelés | EN 50124-1; OV2 túlfeszültségi kategória |
| Élettartam | LX |
| NYÁK védőbevonat | PC2 |
| Tűzviselkedés | EN 45545-2; HL3 veszélyességi szint |
| Dokumentáció | G melléklet szerint |
| MTBF | MIL-HDBK-217-F2 szerinti értékek projektre vonatkozó kérésre |
| IRIS | A WAGO az IRIS minőségi szabvány szerint tanúsított |
| Kiegészítő EMC | EBA EMC 06 rádiókompatibilitás: S0; EN 50121-4 és EN 50121-5 |
Kézikönyvmelléklet: terheléscsökkentés és klíma
| Laboratóriumi terepi tápérték | 24 V DC −25…+30%; a terheléscsökkentést külön figyelembe kell venni |
|---|---|
| Terepi táp −40…+55 °C között | 24 V DC −25…+20% |
| Terepi táp +55…+70 °C között | 24 V DC −25…+10% |
| Alsó tápfeszültséghatár minden hőmérsékleten | −27,5%, a 15%-os maradék hullámosságot beleértve |
| Üzem / tárolás / szerelés | −40…+70 °C / −40…+85 °C / −20…+70 °C |
| Magasság | 0…2000 m terheléscsökkentés nélkül; 2000…5000 m: 0,5 K/100 m; legfeljebb 5000 m |
| Páratartalom és kondenzáció | 95%, kondenzáció nélkül; emellett a 3K7 klímaosztály szerinti rövid idejű kondenzáció megengedett (IEC/EN 60721-3-3 és E-DIN 40046-721-3), a szél hajtotta csapadék, víz és jégképződés kivételével; nem állandó kondenzáció vagy vízállóság |
Környezeti feltételek
| Működési környezeti hőmérséklet | −40…+70 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Szerelési környezeti hőmérséklet | −20…+70 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 szerint |
| Rögzítési pozíciók | Vízszintesen balra és felfelé; függőlegesen fent és lent |
| Relatív páratartalom kondenzáció nélkül | 95% |
| Rövid idejű kondenzáció | 3K7 / IEC EN60721-3-3 és E-DIN40046-721-3 szerint; kivéve nagyon szeles környezetben, ahol víz és jég alakulhat ki |
| Rezgésállóság | IEC60068-2-6 szerint, 5 g gyorsulással; EN60870-2-2; IEC60721-3-1 és -3; EN50155; EN61373 |
| Ütésállóság | IEC60068-2-27: 15 g / 11 ms / fél szinusz / 1000 ütés; 25 g / 6 ms / 1000 ütés; EN50155 és EN61373 szerint |
| Korrózióállóság | Konform bevonat: igen; EN/IEC60068-2-60, 4. módszer; ISA S71.04 G3, A csoport |
| EMC zavartűrés | EN61000-6-1 és -2; EN61131-2; hajózási tanúsítványok; EN50121-3-2; EN50121-4 és -5; EN60255-26; EN60870-2-1; EN61850-3; IEC61000-6-5; IEEE1613; VDEW:1994 |
| EMC zavarkibocsátás | EN61000-6-3 és -4; EN61131-2; EN60255-26; hajózási tanúsítványok; EN60870-2-1; EN61850-3; EN50121-3-2; EN50121-4 és -5 |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 szerint |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és jelölések
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2, Clause3 | MSIP-REM-W43-DIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 22-2208829-PDA |
| DNV | TAA00000Y7 |
| LR | LR22276776TA |
| PRS | TE/1099/880590/23 |
| ATEX; EN60079-0 | TUEV17ATEX193969X; II3 G Ex ec IIC T4 Gc |
| CCC; CNEX; CNCA-C23-01 | 2020312310000214; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN16.0046X; Ex ec IIC T4 Gc |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX005X_ec |
| UL121201; veszélyes környezet | E198726 |
| Képi robbanásvédelmi jelölések | PTB0102; DEKRA8505; a táblázatos tanúsítványazonosítók külön adatok. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612/040-000 | Tápegység; 0 … 230 V AC/DC; Extrém |
| 750-602/040-000 | Tápegység; 24 VDC; Extrém |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85176200000 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss9.0 / 10.0 | 27-24-26-04 |
| ETIM9.0 / 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított adat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentesség | 7(c)-I |
| SCIP; Bulgária | ba6e58a2-b424-4c71-b3ea-b127ee8646f6 |
| SCIP; Cseh Köztársaság | 3da071de-5e04-4fe3-82e3-8bd40b50aa5c |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.04. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-1405/040-000 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, extrém kivitel, Push-in CAGE CLAMP használati útmutató
Alkalmazhatóság
A 750-1405/040-000 termékkézikönyve HW02 hardverváltozattól alkalmazható. Ellenőrizd a tényleges hardverváltozatot. A teljes, aktuális XTR termék- és rendszerdokumentáció együtt irányadó.
Biztonság és előkészítés
A szerelést, bekötést és leválasztást villamos szakember végezze. Állítsd le biztonságosan az érintett folyamatot, válaszd le az összes érintett rendszer- és terepi tápellátást, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást.
A 24 V-os terepi jeleket és terepi tápellátásokat SELV/PELV tápegységről biztosítsd. Egy kapocsba egy vezetőt csatlakoztass. Ellenőrizd a rendszer- és terepi tápegység megengedett összáramát, a megfelelő túláramvédelmet és a DIN-sín földelését.
Szerelni, vezetéket bekötni és újracsatlakoztatni csak −20…+70 °C között szabad; a −40 °C-os üzemi határ nem jelent szerelési engedélyt. A forró burkolat égési sérülést okozhat: érintés előtt hagyd lehűlni.
| Képesítés és dokumentáció | Csak képzett villamos szakember szerelheti és helyezheti üzembe; EN50110-1/-2 és IEC60364 szerint. A teljes alkalmazandó gyártói dokumentációt ismerni és megőrizni kell. |
|---|---|
| Feszültségmentesség | Szerelés, bekötés, hibaelhárítás és karbantartás előtt minden érintett rendszer- és terepi tápellátást kapcsolj ki, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Burkolat és hozzáférés | Nyitott készülék: megfelelő burkolat, szekrény vagy villamos üzemi helyiség szükséges. A burkolat biztosítson érintés- és UV-védelmet, mechanikai stabilitást, az előírt szennyezettségi fokot és a tűz kijutásának megakadályozását; csak szerszámmal, jogosult személy férhessen hozzá. |
| Környezet és hőmérséklet | Száraz beltéri alkalmazás. A rövid idejű kondenzáció külön klímafeltétele nem víz-, eső- vagy jégállóság. A burkolaton belül is be kell tartani a saját környezeti határokat. A −40 °C-os működés folyamatban lévő üzemre vonatkozik: −20 °C alatt szerelni, bekötni vagy újracsatlakoztatni tilos. |
| Tápellátás | A termék valamennyi 24 V-os terepi jelét és terepi tápját egy vagy több SELV/PELV tápegységről biztosítsd. A SELV/PELV áramköröket különítsd el a veszélyes aktív feszültségű áramköröktől, vagy valamennyi csatlakozóvezeték szigetelését méretezd a legnagyobb feszültségre. |
| Vezetők és összáram | Egy szorítóhelyhez egy vezető csatlakoztatható. A vezetéket a legnagyobb várható áramra méretezd. A csatlakozási pont saját melegedése akár 25 K-kel növelheti a hőmérsékletét; megfelelő hőmérséklet-tartományú vezetéket vagy a megengedett tartományon belül nagyobb keresztmetszetet válassz. Tartsd be a rendszer- és terepi ellátás összáramát. |
| Védőföldelés | A DIN-sín és a váz/burkolat villamos kapcsolata legyen hibátlan. Veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi I/O-csatlakozások nem biztosítanak védővezető-funkciót; a terepi eszköz PE-vezetőjét nem szabad ezeken átvezetni. |
| Mechanikai és termikus védelem | Sérült készüléket ne helyezz üzembe. Ne nyisd fel a házat, ne érintsd a tápsínérintkezőket, és ne tedd a modult az érintkezőire. Kerüld a vezető szennyeződést. A forró házat érintés előtt hagyd lehűlni. |
| Tisztítás | Kontaktsprayt ne használj. A házat és szennyezett érintkezőket propanollal tisztítsd. Aeroszolok, szilikonok és trigliceridek jelenlétében ezeknek ellenálló kiegészítő ház szükséges. |
| Jóváhagyások határa | UL hatálya alatt csak UL-jóváhagyású biztosító használható. A saját jelölések és az összes alkalmazandó dokumentum feltételei irányadók; az általános szerelési lépések nem külön Ex-telepítési eljárás. |
XTR csomópont és alkalmazási feltételek
Az XTR és a szabványos 750-es modulokat külön potenciálcsoportban, a hozzájuk tartozó változatú betáplálómodullal használd. Az XTR potenciálcsoport XTR betáplálóval kezdődjön. A különböző érintkezőanyagú XTR és nem XTR teljesítményérintkezők közösítése maradandó érintkezőkárosodást okozhat.
A modul előtti elemnek legalább két nyitott hornya legyen a késes teljesítményérintkezők befogadásához. A csomópont végére 750-600/040-000 vagy 750-600/040-001 XTR zárómodul szükséges.
Tarts szabadon felül és alul legalább 35 mm-t, oldalt legalább 20 mm-t. Csak a megengedett szerelési helyzetet használd: vízszintesen balra vagy felfelé, illetve függőlegesen felfelé vagy lefelé. Függőleges elhelyezésnél az alsó lezárást megfelelő végbak biztosítsa.
Alállomási irányítástechnikai, távvezérlési, vasúti vagy hajóépítési minősítés szerinti alkalmazásnál az I/O-modulcsoporthoz 750-624/040-001 túlfeszültség-szűrő vagy 750-626/040-000 betáplálási szűrő szükséges. Az XTR rendszerkézikönyv a 24 V-os rendszertápra ilyen különleges alkalmazásban 750-626/040-000 szűrőt és 2 A-es lomha biztosítót ír elő.
| Csomópont és bővítés | Legalább fejállomás, tápellátás, I/O-modul és lezárómodul szükséges. A fejállomás és végmodul távolsága a végmodullal együtt legfeljebb 768 mm. A fejállomástól függően legfeljebb 64 I/O-modul címezhető; a folyamat- és diagnosztikai adat nélküli modulok nem számítanak bele. A fejállomás memóriája és terepibusza további korlát. |
|---|---|
| Szabad távolság és helyzet | A teljes csomópont fölött/alatt legalább 35 mm, kétoldalt legalább 20 mm kell. Vízszintesen balra vagy felfelé, illetve függőlegesen fent vagy lent szerelhető; függőlegesen alul végbak szükséges. A névleges helyzettől eltérő beépítés külön műszaki feltételeit tartsd be. |
| DIN-sín | EN60715 szerinti 35 mm-es, korrózióálló, stabil és nem deformált sín szükséges. Nem WAGO-sínhez WAGO műszaki vizsgálat és jóváhagyás kell. Szükség szerint 20 cm-enkénti rögzítési ponttal kerüld el a hajlást és csavarodást; 7,5 mm magas sínnél a csomópont alatti csavar vagy vakszegecs süllyesztett legyen. |
| Villamos sínkapcsolat | Az érintkezők a sínhez kis impedanciával kapcsolódjanak. Az érintkező és sín galvanikus anyagpárja 0,3%-os sóoldatban, 20 °C / 68 °F mellett ne hozzon létre 0,5 V-nál nagyobb különbségi feszültséget. |
| Rezgésterhelés 4 g fölött | Lencsefejű csavar vagy vakszegecs legalább 60 mm-enként, 12 mm-es raszterben; a tehermentesítéstől a bekötésig a szabad vezetőhossz legyen a lehető legrövidebb. 249-197 megerősített végbak szükséges. Egyes fejállomások sínvastagság- és furatkialakítási feltétele külön ellenőrizendő. |
| XTR és standard kivitel | Az eltérő érintkezőanyagok miatt az XTR szakasz XTR betápmodullal kezdődjön. XTR betáp után csak XTR-modul következzen. A két kivitel külön potenciálcsoportot, saját kivitelű betápmodult és külön tápegységet kapjon; egy potenciálcsoporton belül nem keverhető. |
| EMC és tápvezetékhossz | EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb rendszer- és terepi 24 V tápvezetékhez megfelelő 750-626/040-000 vagy 750-624/040-000 szűrő szükséges. Ez a hosszfeltétel különbözik a különleges alkalmazások saját szűrőelőírásától. |
| Jel- és adatvezeték | Árnyékolt adat- és jelvezetéket használj, a tápvezetékektől és zavarforrásoktól elkülönítve. Az árnyékolást a szekrény/burkolat belépésénél nagy felületen, kis impedanciával földeld. |
| Különleges alkalmazások tápellátása | Alállomási, távvezérlési, vasúti vagy hajóépítési alkalmazásban a 24 V rendszertáp a 750-626/040-000 szűrőn és 2 A lomha biztosítón keresztül kapjon ellátást. A terepi táp túlfeszültség-védelme szintén szükséges. A saját termékhez felsorolt 750-624/040-001 vagy 750-626/040-000 feltétel irányadó; az általános rendszerleírás 750-624/040-000 változata nem automatikus helyettesítés. |
| Kimaradás áthidalása | IEC61131 PS-1 vagy PS-2 teljesítéséhez külső puffer szükséges; a kapacitás a csomópont kialakításától függ. |
| Szigetelésvizsgálat | Csak DC-vel végezhető. Ismételt vizsgálófeszültség előtt a modult teljesen ki kell sütni; a DIN-sínhez kapacitívan csatolt rendszer-/terepi potenciál AC-vizsgálata károsíthatja a modult. |
| Méretek és alkalmazási határ | A rendszerrajz belső 65/35 mm méretei nem szabad szerelési távolságok. A rendszerkézikönyv prózájában és ábráján a magasság/mélység y/z tengelynevei eltérnek; a termék saját méretei és az iránynév szerinti szerelési feltételek irányadók. Lakóövezeti megfelelőség a választott fejállomástól függ. |
A modul felszerelése
1
A tervezett sorrendben, a fejegységtől indulva helyezd el az elemeket. Az I/O-modult jobbról és felülről illeszd a már felszerelt elemekhez.
2
Igazítsd a modul vezetőhornyát és vezetőelemét a szomszédos elemhez, majd nyomd a modult a DIN-sínre, amíg bepattan.
3
Ellenőrizd, hogy a modul biztosan rögzült. Az adat- és teljesítményérintkezők az összeillesztés során automatikusan kapcsolódnak.
A bemeneti vezetők előkészítése és kiosztása
Tömör és finomsodratú vezetőből a megadott tartomány 0,25…1,5 mm²; a csupaszítási hossz 8…9 mm.
Az 1…16 fizikai csatlakozási pont rendre a DI 1…DI 16 bemenet. A pozitív kapcsolású bemenet akkor lesz magas állapotú, ha a terepi táp 24 V-os potenciálját rákapcsolod. A bekötési példa egyvezetékes érzékelőcsatlakoztatást ábrázol.
Az érzékelőtáp potenciálsokszorozásához szükség esetén 750-1605/040-000 vagy 750-1606/040-000 modul alkalmazható. A kapocs nyitásához 2,5 mm-es pengéjű működtetőszerszám kell, például 210-719.
Mindkét saját vezetőtartomány 24–16 AWG. Külön érvéghüvelyes keresztmetszethatárt ez a termékadatlap nem közöl; a vezető és az érvéghüvely megfelelő párosítása külön feltétel.
Push-in CAGE CLAMP vezetékcsatlakoztatás
A tömör, illetve érvéghüvelyes sodrott vagy finomsodratú vezető közvetlenül betolható a Push-in csatlakozásba. A rugó szerszámos nyitása minden vezetőtípushoz használható az alábbi lépésekkel.
1
A működtetőszerszámot ferdén helyezd a vezetőnyílás fölötti négyszögletes működtetőnyílásba, és nyisd a rugós kapcsot.
2
Vezesd be az előkészített vezetőt a kerek vezetőnyílásba.
3
Húzd ki a működtetőszerszámot; a rugó rögzíti a vezetőt.
A vezető eltávolítása
1
A feszültségmentes csatlakozás működtetőnyílásába ferdén helyezd be a működtetőszerszámot, és nyisd a rugós kapcsot.
2
Húzd ki a vezetőt a vezetőnyílásból.
3
Vedd ki a működtetőszerszámot a működtetőnyílásból.
A modul leválasztása
A leállított, leválasztott és feszültségmentesnek ellenőrzött csomópontból távolítsd el a modult. A kiálló késes érintkezők élesek lehetnek.
1
Húzd fel a narancssárga kioldófület; ha két kioldófül van, a kettőt együtt működtesd.
2
A kioldófülnél fogva húzd ki a modult a szerelvényből. Ezzel az adat- és teljesítményérintkezők is szétkapcsolódnak.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
