Wago 750-1400 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, 20 pólusú szalagkábel
RRP:86 857 Ft
85 989 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
74 893 Ft
nettó 58 971 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ennek a digitális bemeneti modulnak 16 csatornája van és mindössze 12 mm (0,47 inch) széles. Bináris vezérlőjeleket fogad a terepi eszközöktől (pl. szenzorok, enkóderek, kapcsolók és közelítés érzékelők). A modul 20 pólusú szalagkábellel csatlakozik az elektromos modulokhoz. A 24 V-os tápellátás két CAGE CLAMP® csatlakozón keresztül jut el az elektromos modulokba. Mindegyik modulnak van egy zajcsökkentő RC-szűrője, amelynek az időállandója 3,0 ms. Zöld LED jelzi minden egyes csatorna állapotát. A terepi és rendszerszintek elektromosan leválasztottak.
A Wago 750-1400 16 pozitív logikájú, 24 V DC digitális bemenetet fogad egy 20 pólusú szalagkábel-csatlakozón. A mindössze 12 mm széles modul 3 ms időállandójú RC-szűréssel és csatornánként zöld állapotjelző LED-del készül. Két külön CAGE CLAMP kapocs biztosítja a terepi táp csatlakozását; a rendszer- és terepi szint elektromosan leválasztott.
Villamos és jeltechnikai adatok
| Digitális bemenetek / csatornák száma | 16 / 16 |
|---|---|
| Jel típusa | Digitális; 24 V DC; pozitív logikájú kapcsolás |
| Szenzorcsatlakozás | 16 × egyvezetékes |
| Bemeneti RC-szűrő időállandója | 3 ms |
| Bemeneti áram csatornánként, 0 jel | Jellemzően 0,6 mA |
| Bemeneti áram csatornánként, 1 jel | Jellemzően 2,3 mA; minimum 2,1 mA; maximum 2,4 mA |
| 0 jel feszültségtartománya | −3…+5 V DC |
| 1 jel feszültségtartománya | 15…30 V DC |
| Érzékelők tápellátása | 24 V DC |
| Belső bemeneti adatszélesség, maximum | 16 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| 5 V-os rendszerellátás fogyasztása | 25 mA |
| Terepi táp | 24 V DC, −25…+30%; dugaszolható CAGE CLAMP csatlakozáson keresztül |
| Rendszer/terep szigetelése | 500 V |

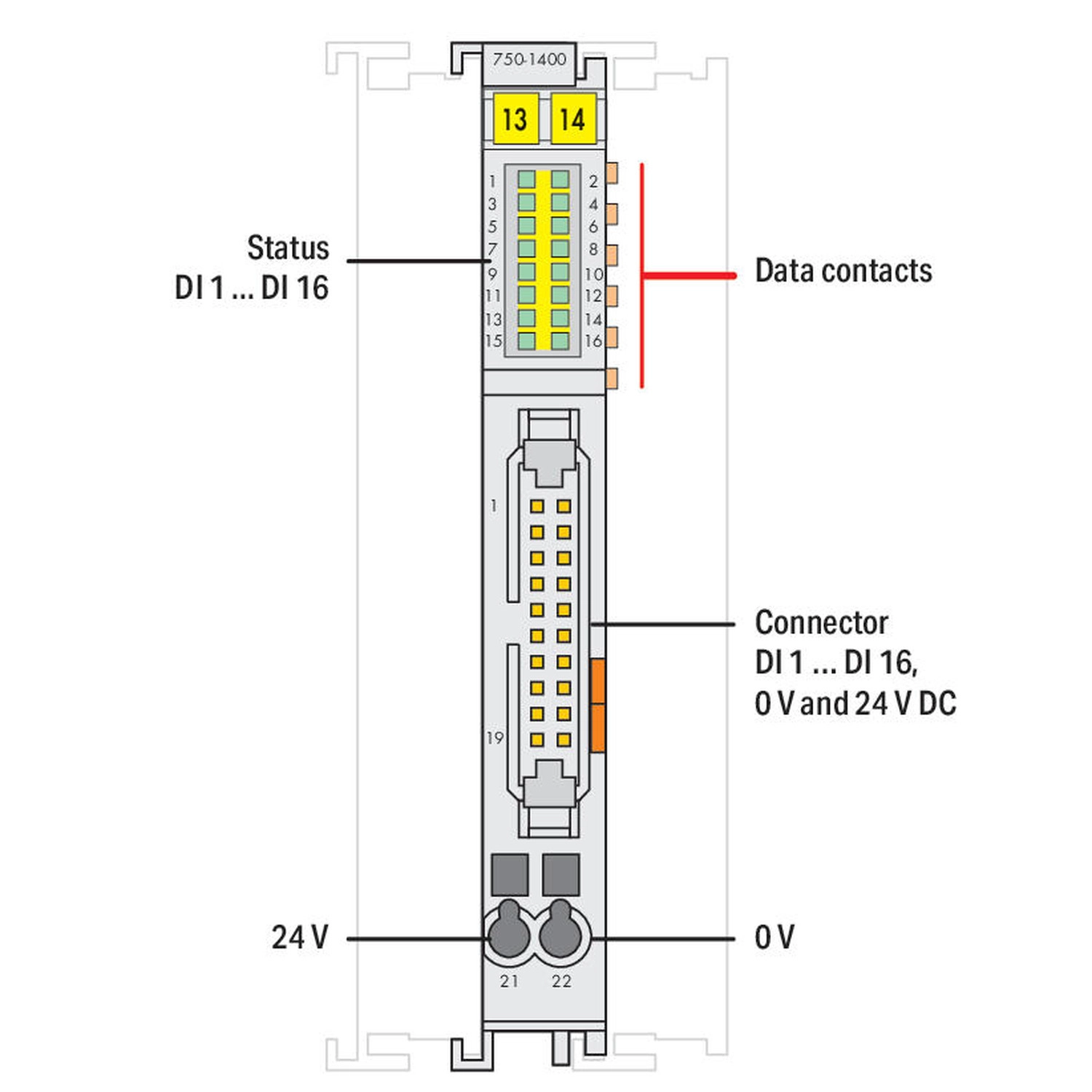

| Állapotjelzés | 16 zöld LED; DI1…DI16 egyedi állapota |
Csatlakozás és kialakítás
| Jelbemenetek csatlakozója | 1 × DIN41651 szerinti 20 pólusú apacsatlakozó; szalagkábelhez |
|---|---|
| Terepi táp csatlakozása | 2 × CAGE CLAMP; 21: +24 V, 22: 0 V |
| Vezető anyaga a terepi tápkapcsokhoz | Réz |
| Terepi tápkapocs: tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Terepi tápkapocs: finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Terepi tápkapocs: csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Vezetékes interfész | Rögzített |
| Szélesség | 12 mm / 0,472 inch; a bevezetőben 0,47 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 74,1 mm / 2,917 inch |
| Mélység a DIN-sín felső részétől | 66,9 mm / 2,634 inch |
| Rögzítés | DIN35-sín |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid6,6 |
| Tűzterhelés | 1,057 MJ |
| Tömeg | 41,7 g |
| Megfelelőségi jelölés | CE |

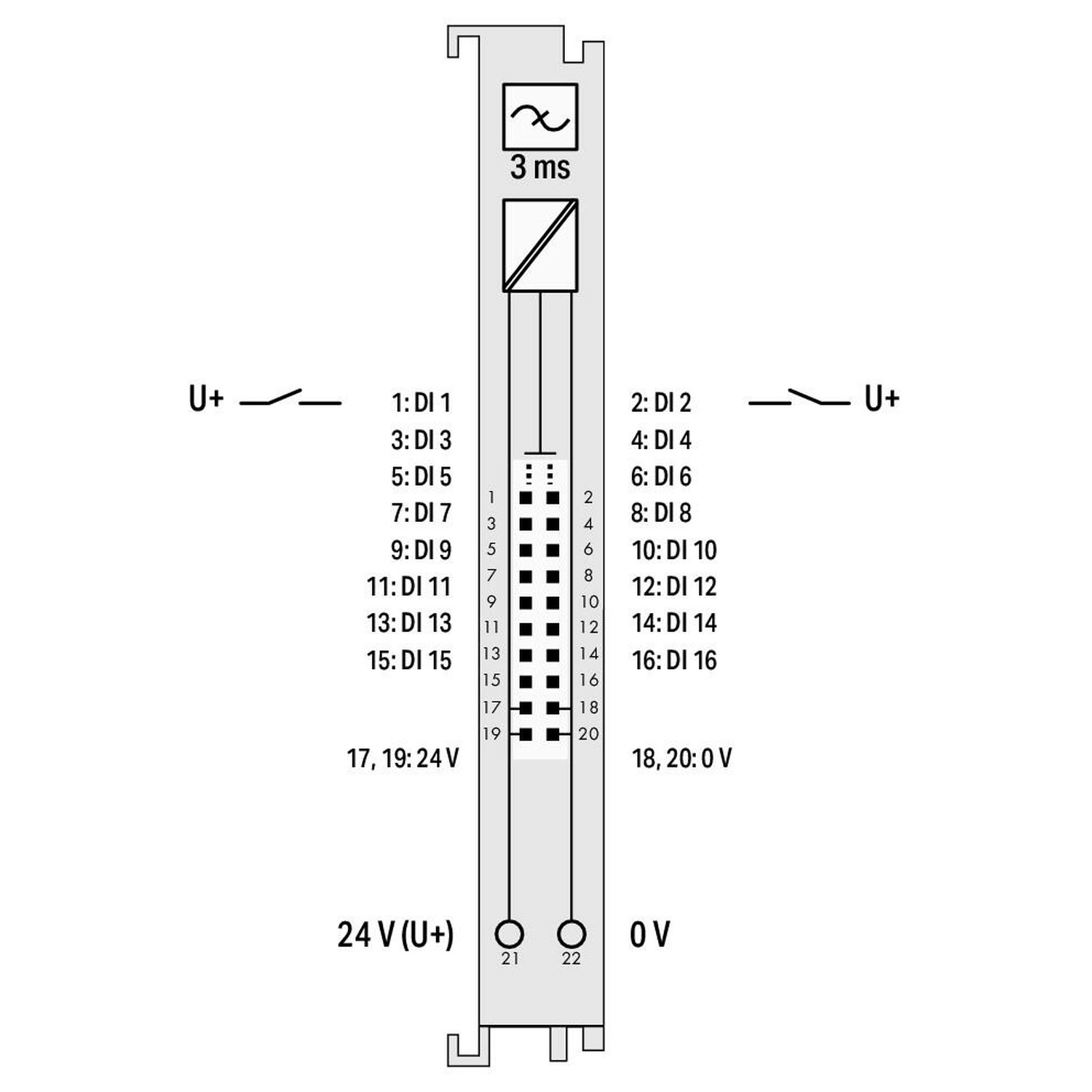

Csatlakozók, csatornák és folyamatkép
| 1. érintkező / DI1 | DI1 digitális bemenet; első folyamatkép-byte bit0; LED1 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
|---|---|
| 2. érintkező / DI2 | DI2 digitális bemenet; első folyamatkép-byte bit1; LED2 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 3. érintkező / DI3 | DI3 digitális bemenet; első folyamatkép-byte bit2; LED3 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 4. érintkező / DI4 | DI4 digitális bemenet; első folyamatkép-byte bit3; LED4 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 5. érintkező / DI5 | DI5 digitális bemenet; első folyamatkép-byte bit4; LED5 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 6. érintkező / DI6 | DI6 digitális bemenet; első folyamatkép-byte bit5; LED6 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 7. érintkező / DI7 | DI7 digitális bemenet; első folyamatkép-byte bit6; LED7 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 8. érintkező / DI8 | DI8 digitális bemenet; első folyamatkép-byte bit7; LED8 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 9. érintkező / DI9 | DI9 digitális bemenet; második folyamatkép-byte bit0; LED9 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 10. érintkező / DI10 | DI10 digitális bemenet; második folyamatkép-byte bit1; LED10 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 11. érintkező / DI11 | DI11 digitális bemenet; második folyamatkép-byte bit2; LED11 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 12. érintkező / DI12 | DI12 digitális bemenet; második folyamatkép-byte bit3; LED12 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 13. érintkező / DI13 | DI13 digitális bemenet; második folyamatkép-byte bit4; LED13 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 14. érintkező / DI14 | DI14 digitális bemenet; második folyamatkép-byte bit5; LED14 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 15. érintkező / DI15 | DI15 digitális bemenet; második folyamatkép-byte bit6; LED15 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 16. érintkező / DI16 | DI16 digitális bemenet; második folyamatkép-byte bit7; LED16 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 17. és 19. érintkező | +24 V terepi táp továbbítása a szalagkábelen |
| 18. és 20. érintkező | 0 V terepi táp továbbítása a szalagkábelen |
| 21. CAGE CLAMP kapocs | +24 V terepi betáp |
| 22. CAGE CLAMP kapocs | 0 V terepi betáp |
Alkalmazási és eltérő dokumentumadatok
| Termékkézikönyv hardverhatálya | 750-1400; HW02 hardverváltozattól; firmware-verzióként „--” szerepel. A tényleges készülék hardverváltozatát ellenőrizni kell. |
|---|---|
| Rendszerkompatibilitás | A WAGO I/O System750/753 összes fejállomásával használható, a konkrét csomópont rendszer- és termékfeltételeinek betartásával. |
| Pozitív logikájú működés | A terepi 24 V potenciál bemenetre kapcsolása magas jelállapotot eredményez, a saját 15–30 V DC 1-jel tartomány és 3 ms RC-szűrés mellett. |
| Terepi betáplálás alternatívája | A két CAGE CLAMP tápkapcson kívül az elektronikai modul szalagkábelén keresztül is betáplálható a terepi feszültség. |
| Érintkezők elrendezése | A 20 pólusú csatlakozó bal oszlopa páratlan, jobb oszlopa páros sorszámú. Az 1–16 pont a DI1–DI16 jelbemenet; az alsó négy pont külön tápérintkező. |

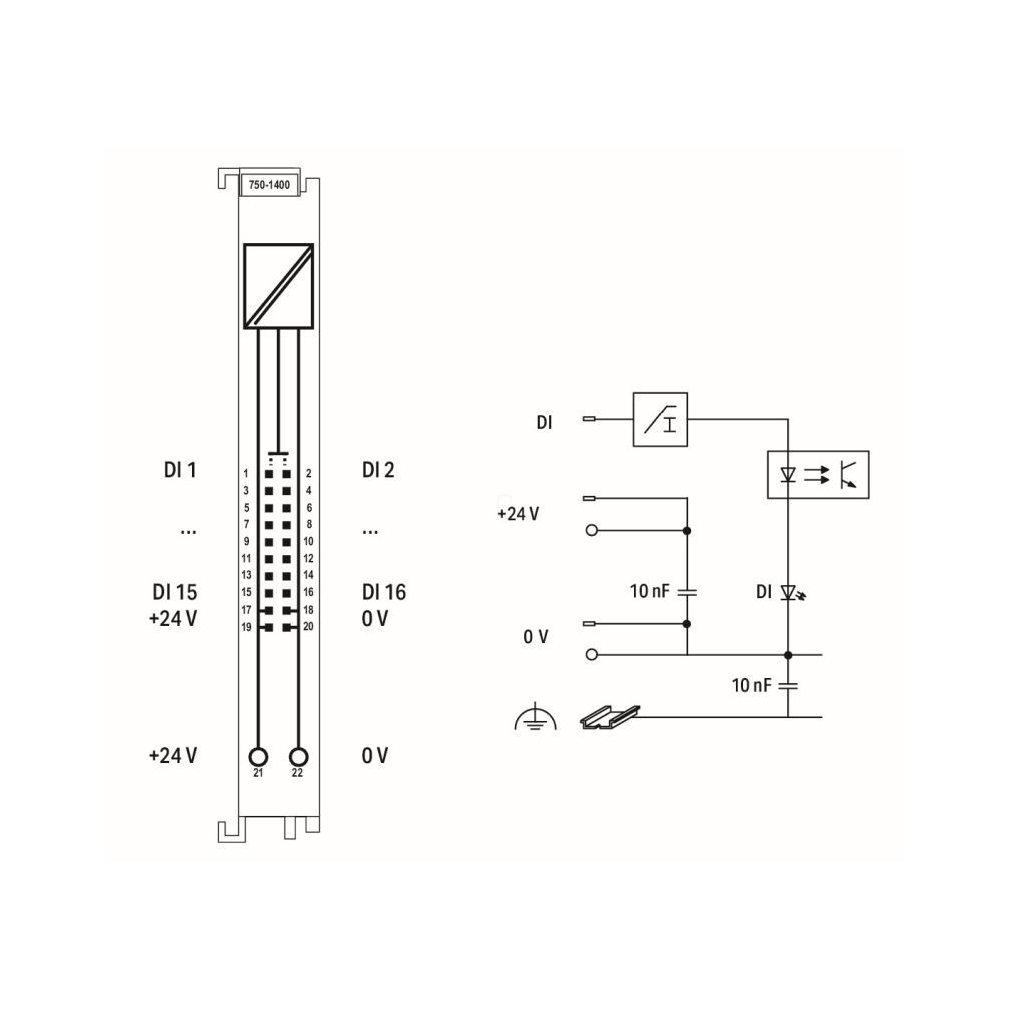

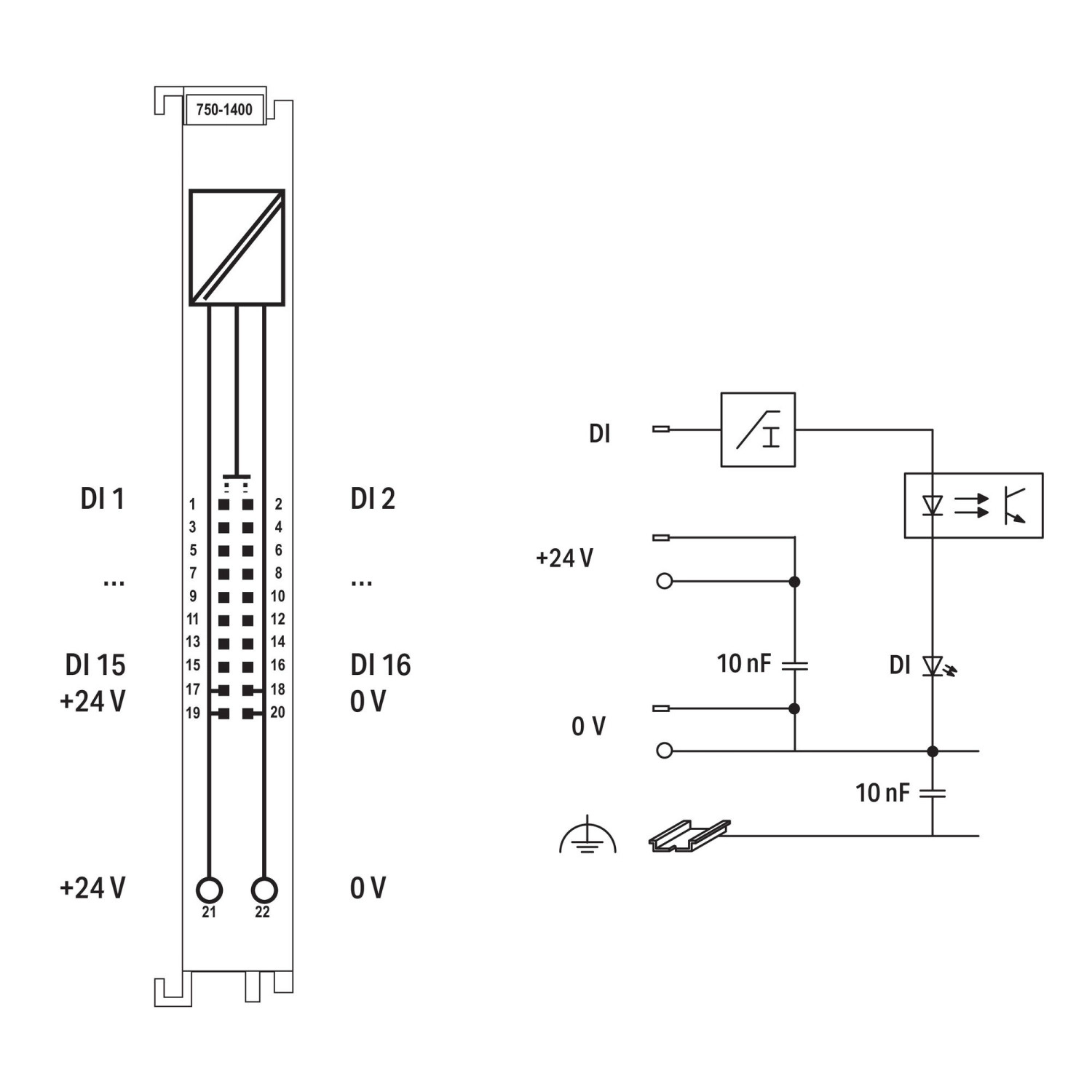

| Áramköri részlet | RC-szűrő, optikai leválasztó és csatorna-LED jelölése; két külön 10 nF kondenzátor: 24 V–0 V és 0 V–sín ág. A kondenzátorok kapcsolási rajzi adatok. |
| Eltérő korábbi tűzterhelés | A jelenlegi, 2026.09.03-i magyar adatlap 1,057 MJ-t közöl. A termékkézikönyvbe illesztett, 2025.04.30-i adatlap 1,075 MJ-t ad meg. A két dokumentum megadását külön kell kezelni. |
| Eltérő korábbi ABS-azonosító | A jelenlegi magyar adatlap ABS25-0415412 azonosítót tartalmaz; a termékkézikönyv 2025.04.30-i mellékletében ABS22-2219060 szerepel. |
| Csatlakozási adatok hatóköre | A 0,08–2,5 mm² és 8–9 mm értékek a két CAGE CLAMP terepi tápkapocs adatai; nem a 20 pólusú szalagkábel érméretezése. |
| Robbanásvédelmi alkalmazás | A készülék saját jelölése és a teljes, aktuális jóváhagyási/telepítési dokumentáció feltételei irányadók. Az általános szerelési műveletek nem jelentenek külön Ex-telepítési eljárást. |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 szerint |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%; kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 szerint |
| H₂S megengedett koncentrációja | 10 ppm; 75% relatív páratartalom mellett |
| SO₂ megengedett koncentrációja | 25 ppm; 75% relatív páratartalom mellett |
Telepítési biztonsági feltételek
| Képesítés és dokumentáció | Csak képzett villamos szakember szerelheti és helyezheti üzembe, EN50110-1/-2 és IEC60364 szerint. A teljes alkalmazandó rendszer- és termékdokumentációt ismerni és megőrizni kell. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, telepítés, hibaelhárítás és karbantartás előtt minden érintett tápellátást kapcsolj ki. Ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Burkolat és környezet | Nyitott készülék; megfelelő burkolat, szekrény vagy villamos üzemi helyiség szükséges, szerszámmal nyitható és jogosult személyekre korlátozott hozzáféréssel. Biztosíts érintés- és UV-védelmet, mechanikai stabilitást, megfelelő szennyezettségi fokot és a tűz kijutásának megakadályozását. Száraz beltéri alkalmazás; a burkolaton belül is tartsd be az összes beépített termék környezeti határait. |
| Táp és túlterhelés | SELV/PELV táp szükséges. A SELV/PELV áramköröket különítsd el a veszélyes aktív feszültségű áramköröktől, vagy az összes csatlakozóvezeték szigetelését méretezd a legnagyobb feszültségre. Tartsd be a rendszer- és terepi táp összáramát; szükség szerint további betápmodul és megfelelő túlterhelésvédelem kell. |
| Vezetők | Egy szorítóhelyhez egy vezető tartozhat. A vezetéket a legnagyobb várható áramra méretezd. A csatlakozási pont saját melegedése akár 25 K-kel meghaladhatja a környezetét; megfelelő hőmérséklet-tartományú vezetékkel vagy a megengedett tartományon belül nagyobb keresztmetszettel tervezd a csatlakozást. |
| DIN-sín és védővezető | A sín és a váz/burkolat között hibátlan villamos kapcsolat szükséges. Veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi I/O-kapcsok nem biztosítanak védővezető-funkciót; a terepi eszköz PE-csatlakozása nem vezethető át ezeken. |
| Mechanikai védelem | Sérült készüléket ne helyezz üzembe. Ne nyisd fel a házat, ne érintsd a tápsínérintkezőket, és ne tedd a terméket adat- vagy tápsínérintkezőire. Kerüld a vezető szennyeződéseket. |
| Tisztítás és anyaghatások | Kontaktsprayt ne használj; a házat és szennyezett érintkezőket propanollal tisztítsd. Aeroszolok, szilikonok és trigliceridek jelenlétekor ezeknek ellenálló kiegészítő ház szükséges. |
| UL és különleges alkalmazások | UL hatálya alá eső rendszerben csak UL-jóváhagyású biztosító alkalmazható. A saját jelölések és az alkalmazás teljes hivatalos feltételei irányadók; az alábbi műveletek nem adnak külön Ex-telepítési eljárást. |
Csomóponttervezési feltételek
| Szerelési szabad tér | A teljes csomópont fölött és alatt legalább 35 mm, kétoldalt legalább 20 mm szükséges a szomszédos elemekhez, kábelcsatornákhoz és ház/keret oldalaihoz. Függőleges beépítéskor alul végrögzítő szükséges. |
|---|---|
| DIN-sín | 35 mm-es, korrózióálló, nem deformált sín; elegendő rögzítési ponttal akadályozd meg a hajlást és csavarodást. A csomópont alatti rögzítés legyen süllyesztett. |
| Galvanikus anyagpár | A CuSn6 sínérintkező és a sín ne alkosson 0,5 V-nál nagyobb különbségi feszültséget előállító galvanikus elemet; 0,3%-os sóoldatban, 20 °C / 68 °F mellett. |
| EMC és táphossz | EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. Ezek mintakódok, nem teljes rendelési azonosítók. |
| Jelvezetékek árnyékolása | Árnyékolt adat- és jelvezetékeket alkalmazz, a tápvezetékektől és zavarforrásoktól elkülönítve. Az árnyékolást a szekrény/ház belépésénél nagy felületen, kis impedanciával földeld. |
| Kimaradás áthidalása | IEC61131 PS-1/PS-2 szerinti tápmegszakítás-áthidaláshoz külső puffer szükséges; annak kapacitása csomópontfüggő. |
| Szigetelésvizsgálat | Csak DC-vel végezhető; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sínhez kapacitívan csatolt rendszer-/terepi potenciál AC-vizsgálata károsíthatja a modult. |
| Standard és XTR kombináció | Mindkét rendszer környezeti határait tartsd be. Külön terepi potenciálcsoportok, az adott kivitelhez tartozó betápmodulok és külön tápegységek szükségesek; a kivitelek egy potenciálcsoporton belül nem keverhetők. |
| Rajzi koordináták | A rendszerrajz belső 65/35 mm méretei nem szabad szerelési távolságok. A rendszerkézikönyv magasság/mélység tengelybetűi a prózában és ábrafeliratban eltérnek; a termék saját méretei és a szerelési irányok irányadók. |
Tanúsítványok és jelölések
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2, Clause3 | MSIP-REM-W43-DIM750 |
| UL508; normál környezet | E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV; DNV-CG-0339, Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035 X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297 X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Robbanásvédelmi képi jelölések | PTB0102; DEKRA8505; INMETRO OCP0004; a tanúsítványok külön azonosítóval szerepelnek. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 857-982 | Interfészadapter; 14 pólusú; Pozitív logikájú kimenet |
| 704-2003 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 10 pólusú; 8 csatornás digitális be- vagy kimenet; 3 vezetékes csatlakozás; rögzítő távtartóban |
| 704-2004 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 1 vezetékes csatlakozás; rögzítő távtartóban |
| 704-2024 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 2- vezetékes csatlakozás; rögzítő távtartóban |
| 704-2044 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 2- vezetékes csatlakozás; rögzítő távtartóban |
| 704-2054 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 3 vezetékes csatlakozás; rögzítő távtartóban |
| 289-611 | Interfészmodul; Dugaszolható csatlakozás a DIN 41651 szerint; 10 pólusú; Háromemeletes NYÁK sorkapocs; rögzítő távtartóban; 2,50 mm² |
| 289-614 | Interfészmodul; Dugaszolható csatlakozás a DIN 41651 szerint; 20 pólusú; Háromemeletes NYÁK sorkapocs; rögzítő távtartóban; 2,50 mm² |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 706-3057/300-100 | Rendszerkábel; Schneider TSX-hez; 16 digitális bemenet vagy kimenet; Hossz 1 m; Vezetékkeresztmetszet 0,14 mm² |
| 706-3057/300-200 | Rendszerkábel; Schneider TSX-hez; 16 digitális bemenet vagy kimenet; Hossz 2 m; Vezetékkeresztmetszet 0,14 mm² |
| 706-3057/300-300 | Rendszerkábel; Schneider TSX-hez; 16 digitális bemenet vagy kimenet; Hossz 3 m; Vezetékkeresztmetszet 0,14 mm² |
| 706-7753/302-100 | Rendszerkábel; WAGO-I/O-SYSTEM, 750-es sorozathoz; 8 digitális bemenet és 8 digitális kimenet; Hossz 1 m; Vezetékkeresztmetszet 0,14 mm² |
| 706-7753/302-200 | Rendszerkábel; WAGO-I/O-SYSTEM, 750-es sorozathoz; 8 digitális bemenet és 8 digitális kimenet; Hossz 2 m; Vezetékkeresztmetszet 0,14 mm² |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Kézikönyvi kábelpárosítások
| 857-982 | 8 csatornás adapter; 14 pólusú szalagkábel-csatlakozó, IEC603-1 / DIN41651; pozitív logikájú kimenet, a táblázatban külön 10 pólusú megadással. Ajánlott kábel: 706-7753/304-xxx. |
|---|---|
| 289-611 | 10 pólusú interfészmodul; ajánlott kábel: 706-7753/302-xxx. |
| 289-614 | 20 pólusú interfészmodul; ajánlott kábel: 706-3057/300-xxx. |
| 704-2003 | 10 pólusú, 8 csatornás, 3 vezetékes interfészmodul; ajánlott kábel: 706-7753/302-xxx. |
| 704-2004 / 704-2024 / 704-2044 / 704-2054 | 20 pólusú, 16 csatornás interfészmodulok; rendre 1, 2, 2 és 3 vezetékes kivitel. A kézikönyv kábelmezője: 706-3057/300-000. |
| 706-3057/300-100 | 20 pólusú aljzat – 20 pólusú aljzat; 1 m |
| 706-3057/300-200 | 20 pólusú aljzat – 20 pólusú aljzat; 2 m |
| 706-3057/300-300 | 20 pólusú aljzat – 20 pólusú aljzat; 3 m |
| 706-7753/302-100 | 20 pólusú aljzat – 2 × 10 pólusú aljzat; 1 m |
| 706-7753/302-200 | 20 pólusú aljzat – 2 × 10 pólusú aljzat; 2 m |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított adat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a); 7(c)-I |
| SCIP; Ausztria | d7d18032-fadd-4436-9015-6a42cfb18fac |
| SCIP; Belgium | 32a2e215-bd27-4a97-a1ff-a41a7f05ecbc |
| SCIP; Bulgária | 50a4fd40-d3f9-4df3-8f20-d98ad1d6190b |
| SCIP; Cseh Köztársaság | 58726b77-5f1d-4f84-96fb-5417e045ca3e |
| SCIP; Dánia | 221a5867-b4c3-45e1-b1b8-369b1f293a02 |
| SCIP; Finnország | 7ffb52d0-222a-4607-ad31-10d10ac2ae47 |
| SCIP; Franciaország | c940f4d6-ac12-41a5-b2d3-c3ce9a4f84ed |
| SCIP; Németország | 9f12ca41-8f73-41ac-bf20-335f47b227e4 |
| SCIP; Magyarország | c39b484d-a0be-42b8-914a-ad8b2cdaaa26 |
| SCIP; Olaszország | 71adbe22-4b24-4eec-a3a0-07ea68a81d52 |
| SCIP; Hollandia | 051c82d8-f3aa-4a6d-bb3b-4bdfaac6836a |
| SCIP; Lengyelország | e0246d26-870f-47d1-943b-99a5b4f271a7 |
| SCIP; Románia | 03f0738e-947c-4c60-8298-1c3f18b21815 |
| SCIP; Svédország | 804217e1-6d2b-45f5-a054-94eba2ef5398 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
A jelbemenetek vezetékeit közvetlenül a két kapocsba kell kötni?
A 16 jelbemenet a 20 pólusú DIN41651 apacsatlakozón érhető el. A két CAGE CLAMP kapocs a terepi betápé: 21=+24 V, 22=0 V.
Mely érintkezők továbbítják a tápot a szalagkábelen?
17 és 19: +24 V; 18 és 20: 0 V. Az 1–16 érintkező sorrendben DI1–DI16.
Milyen tartományban értelmez 1 jelet?
15–30 V DC között; a 0 jel tartománya −3…+5 V DC. Az RC-szűrő időállandója 3 ms.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-1400
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
41,73 g/db
Cikkszám
4045454880590
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

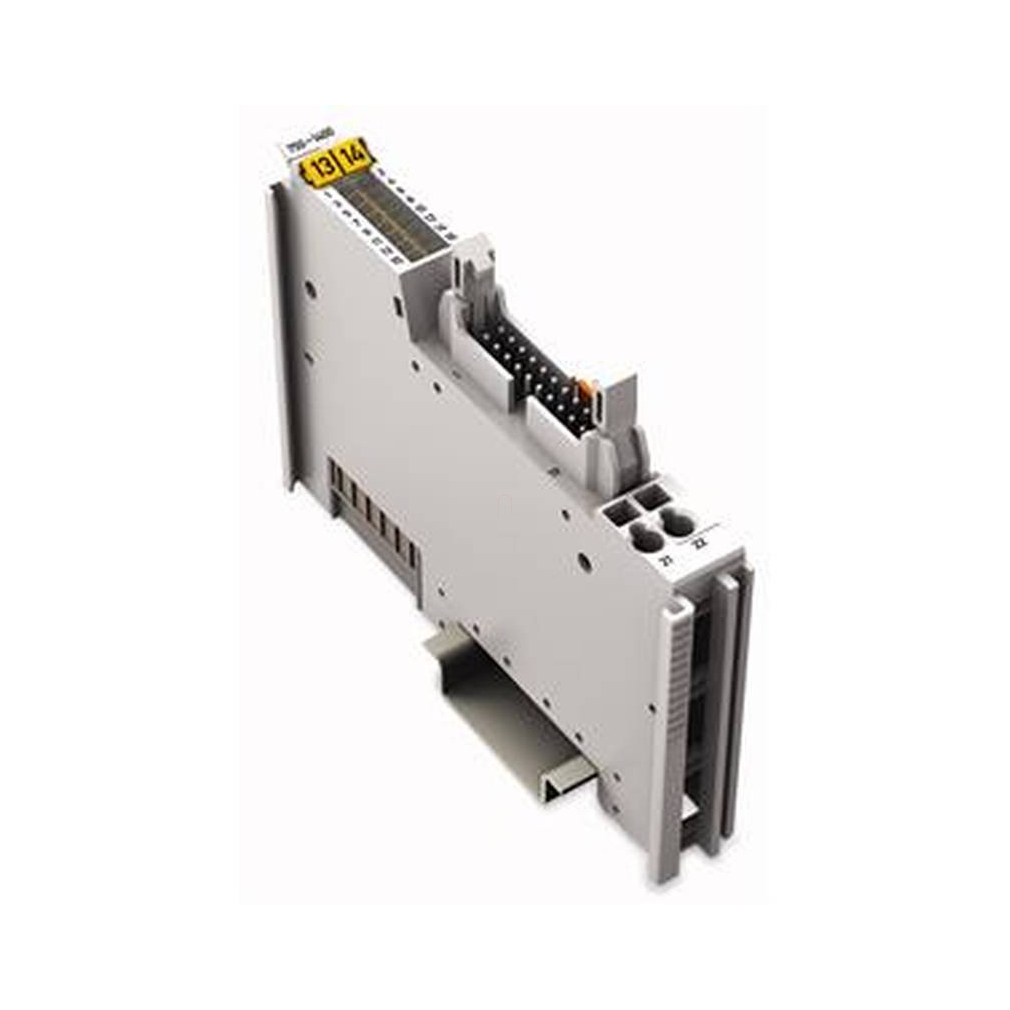

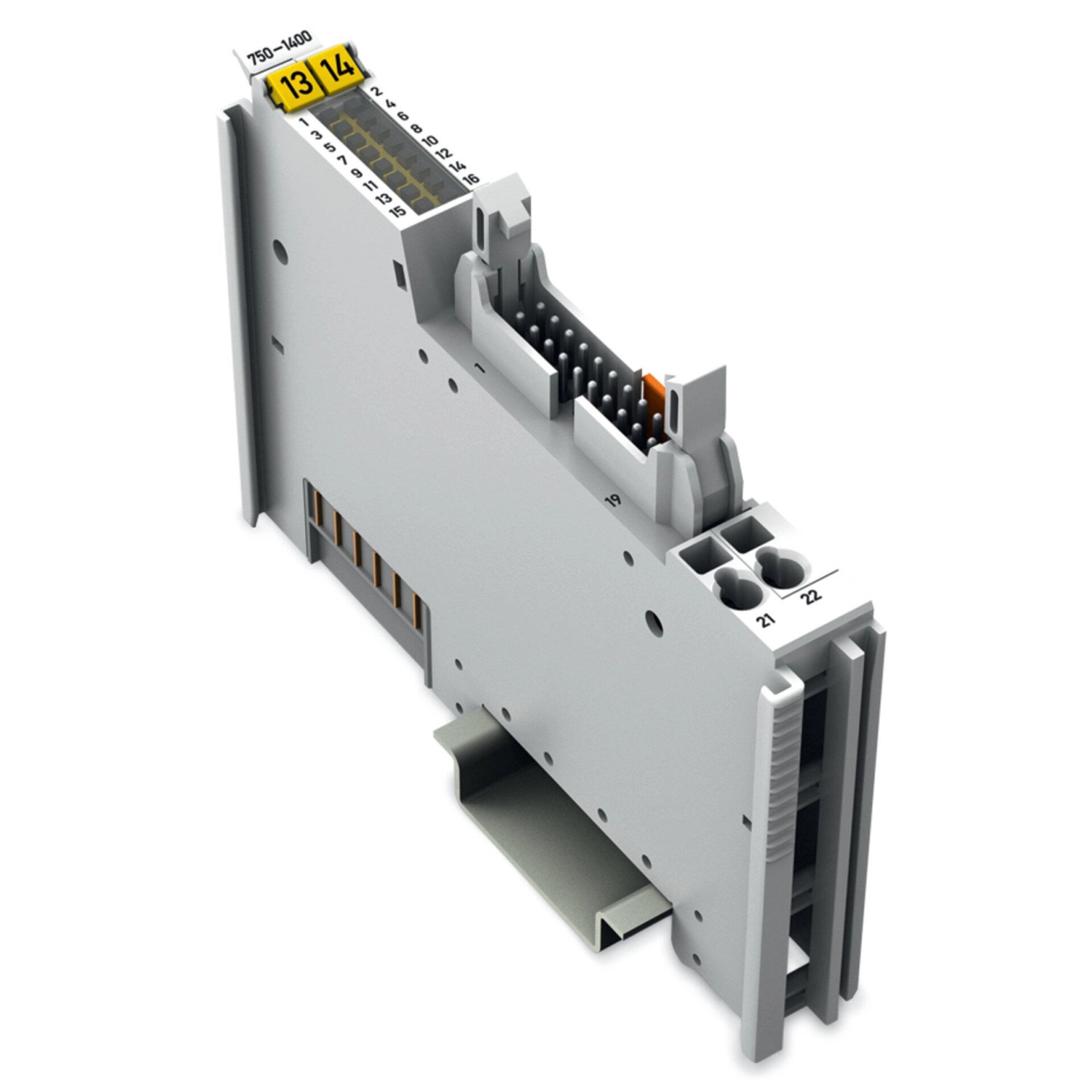

Wago 750-1400 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, 20 pólusú szalagkábel műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-1400 |
| GTIN / EAN | 4045454880590 |
| Terméktípus | 16 csatornás digitális bemeneti modul szalagkábelhez |
Villamos és jeltechnikai adatok
| Digitális bemenetek / csatornák száma | 16 / 16 |
|---|---|
| Jel típusa | Digitális; 24 V DC; pozitív logikájú kapcsolás |
| Szenzorcsatlakozás | 16 × egyvezetékes |
| Bemeneti RC-szűrő időállandója | 3 ms |
| Bemeneti áram csatornánként, 0 jel | Jellemzően 0,6 mA |
| Bemeneti áram csatornánként, 1 jel | Jellemzően 2,3 mA; minimum 2,1 mA; maximum 2,4 mA |
| 0 jel feszültségtartománya | −3…+5 V DC |
| 1 jel feszültségtartománya | 15…30 V DC |
| Érzékelők tápellátása | 24 V DC |
| Belső bemeneti adatszélesség, maximum | 16 bit |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| 5 V-os rendszerellátás fogyasztása | 25 mA |
| Terepi táp | 24 V DC, −25…+30%; dugaszolható CAGE CLAMP csatlakozáson keresztül |
| Rendszer/terep szigetelése | 500 V |
| Állapotjelzés | 16 zöld LED; DI1…DI16 egyedi állapota |
Csatlakozás és kialakítás
| Jelbemenetek csatlakozója | 1 × DIN41651 szerinti 20 pólusú apacsatlakozó; szalagkábelhez |
|---|---|
| Terepi táp csatlakozása | 2 × CAGE CLAMP; 21: +24 V, 22: 0 V |
| Vezető anyaga a terepi tápkapcsokhoz | Réz |
| Terepi tápkapocs: tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Terepi tápkapocs: finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Terepi tápkapocs: csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Vezetékes interfész | Rögzített |
| Szélesség | 12 mm / 0,472 inch; a bevezetőben 0,47 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 74,1 mm / 2,917 inch |
| Mélység a DIN-sín felső részétől | 66,9 mm / 2,634 inch |
| Rögzítés | DIN35-sín |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid6,6 |
| Tűzterhelés | 1,057 MJ |
| Tömeg | 41,7 g |
| Megfelelőségi jelölés | CE |
Csatlakozók, csatornák és folyamatkép
| 1. érintkező / DI1 | DI1 digitális bemenet; első folyamatkép-byte bit0; LED1 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
|---|---|
| 2. érintkező / DI2 | DI2 digitális bemenet; első folyamatkép-byte bit1; LED2 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 3. érintkező / DI3 | DI3 digitális bemenet; első folyamatkép-byte bit2; LED3 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 4. érintkező / DI4 | DI4 digitális bemenet; első folyamatkép-byte bit3; LED4 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 5. érintkező / DI5 | DI5 digitális bemenet; első folyamatkép-byte bit4; LED5 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 6. érintkező / DI6 | DI6 digitális bemenet; első folyamatkép-byte bit5; LED6 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 7. érintkező / DI7 | DI7 digitális bemenet; első folyamatkép-byte bit6; LED7 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 8. érintkező / DI8 | DI8 digitális bemenet; első folyamatkép-byte bit7; LED8 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 9. érintkező / DI9 | DI9 digitális bemenet; második folyamatkép-byte bit0; LED9 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 10. érintkező / DI10 | DI10 digitális bemenet; második folyamatkép-byte bit1; LED10 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 11. érintkező / DI11 | DI11 digitális bemenet; második folyamatkép-byte bit2; LED11 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 12. érintkező / DI12 | DI12 digitális bemenet; második folyamatkép-byte bit3; LED12 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 13. érintkező / DI13 | DI13 digitális bemenet; második folyamatkép-byte bit4; LED13 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 14. érintkező / DI14 | DI14 digitális bemenet; második folyamatkép-byte bit5; LED14 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 15. érintkező / DI15 | DI15 digitális bemenet; második folyamatkép-byte bit6; LED15 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 16. érintkező / DI16 | DI16 digitális bemenet; második folyamatkép-byte bit7; LED16 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 17. és 19. érintkező | +24 V terepi táp továbbítása a szalagkábelen |
| 18. és 20. érintkező | 0 V terepi táp továbbítása a szalagkábelen |
| 21. CAGE CLAMP kapocs | +24 V terepi betáp |
| 22. CAGE CLAMP kapocs | 0 V terepi betáp |
Alkalmazási és eltérő dokumentumadatok
| Termékkézikönyv hardverhatálya | 750-1400; HW02 hardverváltozattól; firmware-verzióként „--” szerepel. A tényleges készülék hardverváltozatát ellenőrizni kell. |
|---|---|
| Rendszerkompatibilitás | A WAGO I/O System750/753 összes fejállomásával használható, a konkrét csomópont rendszer- és termékfeltételeinek betartásával. |
| Pozitív logikájú működés | A terepi 24 V potenciál bemenetre kapcsolása magas jelállapotot eredményez, a saját 15–30 V DC 1-jel tartomány és 3 ms RC-szűrés mellett. |
| Terepi betáplálás alternatívája | A két CAGE CLAMP tápkapcson kívül az elektronikai modul szalagkábelén keresztül is betáplálható a terepi feszültség. |
| Érintkezők elrendezése | A 20 pólusú csatlakozó bal oszlopa páratlan, jobb oszlopa páros sorszámú. Az 1–16 pont a DI1–DI16 jelbemenet; az alsó négy pont külön tápérintkező. |
| Áramköri részlet | RC-szűrő, optikai leválasztó és csatorna-LED jelölése; két külön 10 nF kondenzátor: 24 V–0 V és 0 V–sín ág. A kondenzátorok kapcsolási rajzi adatok. |
| Eltérő korábbi tűzterhelés | A jelenlegi, 2026.09.03-i magyar adatlap 1,057 MJ-t közöl. A termékkézikönyvbe illesztett, 2025.04.30-i adatlap 1,075 MJ-t ad meg. A két dokumentum megadását külön kell kezelni. |
| Eltérő korábbi ABS-azonosító | A jelenlegi magyar adatlap ABS25-0415412 azonosítót tartalmaz; a termékkézikönyv 2025.04.30-i mellékletében ABS22-2219060 szerepel. |
| Csatlakozási adatok hatóköre | A 0,08–2,5 mm² és 8–9 mm értékek a két CAGE CLAMP terepi tápkapocs adatai; nem a 20 pólusú szalagkábel érméretezése. |
| Robbanásvédelmi alkalmazás | A készülék saját jelölése és a teljes, aktuális jóváhagyási/telepítési dokumentáció feltételei irányadók. Az általános szerelési műveletek nem jelentenek külön Ex-telepítési eljárást. |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 szerint |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%; kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-3 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 szerint |
| H₂S megengedett koncentrációja | 10 ppm; 75% relatív páratartalom mellett |
| SO₂ megengedett koncentrációja | 25 ppm; 75% relatív páratartalom mellett |
Telepítési biztonsági feltételek
| Képesítés és dokumentáció | Csak képzett villamos szakember szerelheti és helyezheti üzembe, EN50110-1/-2 és IEC60364 szerint. A teljes alkalmazandó rendszer- és termékdokumentációt ismerni és megőrizni kell. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, telepítés, hibaelhárítás és karbantartás előtt minden érintett tápellátást kapcsolj ki. Ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Burkolat és környezet | Nyitott készülék; megfelelő burkolat, szekrény vagy villamos üzemi helyiség szükséges, szerszámmal nyitható és jogosult személyekre korlátozott hozzáféréssel. Biztosíts érintés- és UV-védelmet, mechanikai stabilitást, megfelelő szennyezettségi fokot és a tűz kijutásának megakadályozását. Száraz beltéri alkalmazás; a burkolaton belül is tartsd be az összes beépített termék környezeti határait. |
| Táp és túlterhelés | SELV/PELV táp szükséges. A SELV/PELV áramköröket különítsd el a veszélyes aktív feszültségű áramköröktől, vagy az összes csatlakozóvezeték szigetelését méretezd a legnagyobb feszültségre. Tartsd be a rendszer- és terepi táp összáramát; szükség szerint további betápmodul és megfelelő túlterhelésvédelem kell. |
| Vezetők | Egy szorítóhelyhez egy vezető tartozhat. A vezetéket a legnagyobb várható áramra méretezd. A csatlakozási pont saját melegedése akár 25 K-kel meghaladhatja a környezetét; megfelelő hőmérséklet-tartományú vezetékkel vagy a megengedett tartományon belül nagyobb keresztmetszettel tervezd a csatlakozást. |
| DIN-sín és védővezető | A sín és a váz/burkolat között hibátlan villamos kapcsolat szükséges. Veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi I/O-kapcsok nem biztosítanak védővezető-funkciót; a terepi eszköz PE-csatlakozása nem vezethető át ezeken. |
| Mechanikai védelem | Sérült készüléket ne helyezz üzembe. Ne nyisd fel a házat, ne érintsd a tápsínérintkezőket, és ne tedd a terméket adat- vagy tápsínérintkezőire. Kerüld a vezető szennyeződéseket. |
| Tisztítás és anyaghatások | Kontaktsprayt ne használj; a házat és szennyezett érintkezőket propanollal tisztítsd. Aeroszolok, szilikonok és trigliceridek jelenlétekor ezeknek ellenálló kiegészítő ház szükséges. |
| UL és különleges alkalmazások | UL hatálya alá eső rendszerben csak UL-jóváhagyású biztosító alkalmazható. A saját jelölések és az alkalmazás teljes hivatalos feltételei irányadók; az alábbi műveletek nem adnak külön Ex-telepítési eljárást. |
Csomóponttervezési feltételek
| Szerelési szabad tér | A teljes csomópont fölött és alatt legalább 35 mm, kétoldalt legalább 20 mm szükséges a szomszédos elemekhez, kábelcsatornákhoz és ház/keret oldalaihoz. Függőleges beépítéskor alul végrögzítő szükséges. |
|---|---|
| DIN-sín | 35 mm-es, korrózióálló, nem deformált sín; elegendő rögzítési ponttal akadályozd meg a hajlást és csavarodást. A csomópont alatti rögzítés legyen süllyesztett. |
| Galvanikus anyagpár | A CuSn6 sínérintkező és a sín ne alkosson 0,5 V-nál nagyobb különbségi feszültséget előállító galvanikus elemet; 0,3%-os sóoldatban, 20 °C / 68 °F mellett. |
| EMC és táphossz | EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. Ezek mintakódok, nem teljes rendelési azonosítók. |
| Jelvezetékek árnyékolása | Árnyékolt adat- és jelvezetékeket alkalmazz, a tápvezetékektől és zavarforrásoktól elkülönítve. Az árnyékolást a szekrény/ház belépésénél nagy felületen, kis impedanciával földeld. |
| Kimaradás áthidalása | IEC61131 PS-1/PS-2 szerinti tápmegszakítás-áthidaláshoz külső puffer szükséges; annak kapacitása csomópontfüggő. |
| Szigetelésvizsgálat | Csak DC-vel végezhető; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sínhez kapacitívan csatolt rendszer-/terepi potenciál AC-vizsgálata károsíthatja a modult. |
| Standard és XTR kombináció | Mindkét rendszer környezeti határait tartsd be. Külön terepi potenciálcsoportok, az adott kivitelhez tartozó betápmodulok és külön tápegységek szükségesek; a kivitelek egy potenciálcsoporton belül nem keverhetők. |
| Rajzi koordináták | A rendszerrajz belső 65/35 mm méretei nem szabad szerelési távolságok. A rendszerkézikönyv magasság/mélység tengelybetűi a prózában és ábrafeliratban eltérnek; a termék saját méretei és a szerelési irányok irányadók. |
Tanúsítványok és jelölések
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2, Clause3 | MSIP-REM-W43-DIM750 |
| UL508; normál környezet | E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 30389/C0 BV |
| DNV; DNV-CG-0339, Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035 X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297 X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Robbanásvédelmi képi jelölések | PTB0102; DEKRA8505; INMETRO OCP0004; a tanúsítványok külön azonosítóval szerepelnek. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 857-982 | Interfészadapter; 14 pólusú; Pozitív logikájú kimenet |
| 704-2003 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 10 pólusú; 8 csatornás digitális be- vagy kimenet; 3 vezetékes csatlakozás; rögzítő távtartóban |
| 704-2004 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 1 vezetékes csatlakozás; rögzítő távtartóban |
| 704-2024 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 2- vezetékes csatlakozás; rögzítő távtartóban |
| 704-2044 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 2- vezetékes csatlakozás; rögzítő távtartóban |
| 704-2054 | Interfészmodul, rendszer bekötéshez; Dugaszolható csatlakozás a DIN 41651 szerint; Apacsatlakozó; 20 pólusú; 16 csatornás digitális be- vagy kimenet; 3 vezetékes csatlakozás; rögzítő távtartóban |
| 289-611 | Interfészmodul; Dugaszolható csatlakozás a DIN 41651 szerint; 10 pólusú; Háromemeletes NYÁK sorkapocs; rögzítő távtartóban; 2,50 mm² |
| 289-614 | Interfészmodul; Dugaszolható csatlakozás a DIN 41651 szerint; 20 pólusú; Háromemeletes NYÁK sorkapocs; rögzítő távtartóban; 2,50 mm² |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 706-3057/300-100 | Rendszerkábel; Schneider TSX-hez; 16 digitális bemenet vagy kimenet; Hossz 1 m; Vezetékkeresztmetszet 0,14 mm² |
| 706-3057/300-200 | Rendszerkábel; Schneider TSX-hez; 16 digitális bemenet vagy kimenet; Hossz 2 m; Vezetékkeresztmetszet 0,14 mm² |
| 706-3057/300-300 | Rendszerkábel; Schneider TSX-hez; 16 digitális bemenet vagy kimenet; Hossz 3 m; Vezetékkeresztmetszet 0,14 mm² |
| 706-7753/302-100 | Rendszerkábel; WAGO-I/O-SYSTEM, 750-es sorozathoz; 8 digitális bemenet és 8 digitális kimenet; Hossz 1 m; Vezetékkeresztmetszet 0,14 mm² |
| 706-7753/302-200 | Rendszerkábel; WAGO-I/O-SYSTEM, 750-es sorozathoz; 8 digitális bemenet és 8 digitális kimenet; Hossz 2 m; Vezetékkeresztmetszet 0,14 mm² |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Kézikönyvi kábelpárosítások
| 857-982 | 8 csatornás adapter; 14 pólusú szalagkábel-csatlakozó, IEC603-1 / DIN41651; pozitív logikájú kimenet, a táblázatban külön 10 pólusú megadással. Ajánlott kábel: 706-7753/304-xxx. |
|---|---|
| 289-611 | 10 pólusú interfészmodul; ajánlott kábel: 706-7753/302-xxx. |
| 289-614 | 20 pólusú interfészmodul; ajánlott kábel: 706-3057/300-xxx. |
| 704-2003 | 10 pólusú, 8 csatornás, 3 vezetékes interfészmodul; ajánlott kábel: 706-7753/302-xxx. |
| 704-2004 / 704-2024 / 704-2044 / 704-2054 | 20 pólusú, 16 csatornás interfészmodulok; rendre 1, 2, 2 és 3 vezetékes kivitel. A kézikönyv kábelmezője: 706-3057/300-000. |
| 706-3057/300-100 | 20 pólusú aljzat – 20 pólusú aljzat; 1 m |
| 706-3057/300-200 | 20 pólusú aljzat – 20 pólusú aljzat; 2 m |
| 706-3057/300-300 | 20 pólusú aljzat – 20 pólusú aljzat; 3 m |
| 706-7753/302-100 | 20 pólusú aljzat – 2 × 10 pólusú aljzat; 1 m |
| 706-7753/302-200 | 20 pólusú aljzat – 2 × 10 pólusú aljzat; 2 m |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85176200000 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss9.0 / 10.0 | 27-24-26-04 |
| ETIM9.0 / 10.0 | EC001599 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított adat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a); 7(c)-I |
| SCIP; Ausztria | d7d18032-fadd-4436-9015-6a42cfb18fac |
| SCIP; Belgium | 32a2e215-bd27-4a97-a1ff-a41a7f05ecbc |
| SCIP; Bulgária | 50a4fd40-d3f9-4df3-8f20-d98ad1d6190b |
| SCIP; Cseh Köztársaság | 58726b77-5f1d-4f84-96fb-5417e045ca3e |
| SCIP; Dánia | 221a5867-b4c3-45e1-b1b8-369b1f293a02 |
| SCIP; Finnország | 7ffb52d0-222a-4607-ad31-10d10ac2ae47 |
| SCIP; Franciaország | c940f4d6-ac12-41a5-b2d3-c3ce9a4f84ed |
| SCIP; Németország | 9f12ca41-8f73-41ac-bf20-335f47b227e4 |
| SCIP; Magyarország | c39b484d-a0be-42b8-914a-ad8b2cdaaa26 |
| SCIP; Olaszország | 71adbe22-4b24-4eec-a3a0-07ea68a81d52 |
| SCIP; Hollandia | 051c82d8-f3aa-4a6d-bb3b-4bdfaac6836a |
| SCIP; Lengyelország | e0246d26-870f-47d1-943b-99a5b4f271a7 |
| SCIP; Románia | 03f0738e-947c-4c60-8298-1c3f18b21815 |
| SCIP; Svédország | 804217e1-6d2b-45f5-a054-94eba2ef5398 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.03. |
|---|---|
| Külön termékkézikönyv | 1998768267; 2. változat; 2025.07.14.; HW02-től |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-1400 16 csatornás digitális bemeneti modul, 24 V DC, 3 ms, 20 pólusú szalagkábel használati útmutató
Alkalmazhatóság
A 750-1400 termékkézikönyve HW02 hardverváltozattól alkalmazható. Ellenőrizd a tényleges hardverváltozatot. A teljes, aktuális termék- és rendszerdokumentáció együtt irányadó.
Biztonság és előkészítés
| Képesítés és dokumentáció | Csak képzett villamos szakember szerelheti és helyezheti üzembe, EN50110-1/-2 és IEC60364 szerint. A teljes alkalmazandó rendszer- és termékdokumentációt ismerni és megőrizni kell. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, telepítés, hibaelhárítás és karbantartás előtt minden érintett tápellátást kapcsolj ki. Ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást. |
| Burkolat és környezet | Nyitott készülék; megfelelő burkolat, szekrény vagy villamos üzemi helyiség szükséges, szerszámmal nyitható és jogosult személyekre korlátozott hozzáféréssel. Biztosíts érintés- és UV-védelmet, mechanikai stabilitást, megfelelő szennyezettségi fokot és a tűz kijutásának megakadályozását. Száraz beltéri alkalmazás; a burkolaton belül is tartsd be az összes beépített termék környezeti határait. |
| Táp és túlterhelés | SELV/PELV táp szükséges. A SELV/PELV áramköröket különítsd el a veszélyes aktív feszültségű áramköröktől, vagy az összes csatlakozóvezeték szigetelését méretezd a legnagyobb feszültségre. Tartsd be a rendszer- és terepi táp összáramát; szükség szerint további betápmodul és megfelelő túlterhelésvédelem kell. |
| Vezetők | Egy szorítóhelyhez egy vezető tartozhat. A vezetéket a legnagyobb várható áramra méretezd. A csatlakozási pont saját melegedése akár 25 K-kel meghaladhatja a környezetét; megfelelő hőmérséklet-tartományú vezetékkel vagy a megengedett tartományon belül nagyobb keresztmetszettel tervezd a csatlakozást. |
| DIN-sín és védővezető | A sín és a váz/burkolat között hibátlan villamos kapcsolat szükséges. Veszélyes aktív feszültségnél a sínt PE-hez kell kötni. A terepi I/O-kapcsok nem biztosítanak védővezető-funkciót; a terepi eszköz PE-csatlakozása nem vezethető át ezeken. |
| Mechanikai védelem | Sérült készüléket ne helyezz üzembe. Ne nyisd fel a házat, ne érintsd a tápsínérintkezőket, és ne tedd a terméket adat- vagy tápsínérintkezőire. Kerüld a vezető szennyeződéseket. |
| Tisztítás és anyaghatások | Kontaktsprayt ne használj; a házat és szennyezett érintkezőket propanollal tisztítsd. Aeroszolok, szilikonok és trigliceridek jelenlétekor ezeknek ellenálló kiegészítő ház szükséges. |
| UL és különleges alkalmazások | UL hatálya alá eső rendszerben csak UL-jóváhagyású biztosító alkalmazható. A saját jelölések és az alkalmazás teljes hivatalos feltételei irányadók; az alábbi műveletek nem adnak külön Ex-telepítési eljárást. |
Csomóponttervezés
| Szerelési szabad tér | A teljes csomópont fölött és alatt legalább 35 mm, kétoldalt legalább 20 mm szükséges a szomszédos elemekhez, kábelcsatornákhoz és ház/keret oldalaihoz. Függőleges beépítéskor alul végrögzítő szükséges. |
|---|---|
| DIN-sín | 35 mm-es, korrózióálló, nem deformált sín; elegendő rögzítési ponttal akadályozd meg a hajlást és csavarodást. A csomópont alatti rögzítés legyen süllyesztett. |
| Galvanikus anyagpár | A CuSn6 sínérintkező és a sín ne alkosson 0,5 V-nál nagyobb különbségi feszültséget előállító galvanikus elemet; 0,3%-os sóoldatban, 20 °C / 68 °F mellett. |
| EMC és táphossz | EN61000-6-2:2019 teljesítéséhez 30 m-nél hosszabb 24 V-os rendszer- és terepi tápvezetékhez 750-626/xxx-xxx vagy 750-624/xxx-xxx szűrőmodul szükséges. Ezek mintakódok, nem teljes rendelési azonosítók. |
| Jelvezetékek árnyékolása | Árnyékolt adat- és jelvezetékeket alkalmazz, a tápvezetékektől és zavarforrásoktól elkülönítve. Az árnyékolást a szekrény/ház belépésénél nagy felületen, kis impedanciával földeld. |
| Kimaradás áthidalása | IEC61131 PS-1/PS-2 szerinti tápmegszakítás-áthidaláshoz külső puffer szükséges; annak kapacitása csomópontfüggő. |
| Szigetelésvizsgálat | Csak DC-vel végezhető; újabb vizsgálófeszültség előtt a modult teljesen ki kell sütni. A DIN-sínhez kapacitívan csatolt rendszer-/terepi potenciál AC-vizsgálata károsíthatja a modult. |
| Standard és XTR kombináció | Mindkét rendszer környezeti határait tartsd be. Külön terepi potenciálcsoportok, az adott kivitelhez tartozó betápmodulok és külön tápegységek szükségesek; a kivitelek egy potenciálcsoporton belül nem keverhetők. |
| Rajzi koordináták | A rendszerrajz belső 65/35 mm méretei nem szabad szerelési távolságok. A rendszerkézikönyv magasság/mélység tengelybetűi a prózában és ábrafeliratban eltérnek; a termék saját méretei és a szerelési irányok irányadók. |
A modul beillesztése
Feszültségmentes csomópontban, névleges szerelési helyzetben a fejállomástól balról jobbra, a terv szerinti sorrendben haladj.
1
Illeszd a modul horony–ereszték kapcsolatát az előző, és ha van, a következő komponenshez.
2
Nyomd a modult az összeállításba, amíg bepattan a DIN-sínre.
3
Ellenőrizd a biztos rögzülést a sínen és az összeállításban. A bepattanás létrehozza az adatérintkezők kapcsolatát.
A két CAGE CLAMP tápkapocs bekötése
A 21. kapocs a +24 V, a 22. kapocs a 0 V terepi betáp. Tömör vagy finom elemi szálas rézvezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolás: 8–9 mm. Egy szorítóhelyhez egy vezetőt csatlakoztass.
1
A működtetőszerszámot egyenesen vezesd a kapocs fölötti téglalap alakú nyílásba a CAGE CLAMP nyitásához.
2
Vezesd a csupaszolt vezetőt a hozzá tartozó kerek vezetőnyílásba.
3
Vedd ki a működtetőszerszámot; a CAGE CLAMP bezárul és rögzíti a vezetőt.
Szalagkábel és jelértelmezés
A terepi eszközök 20 pólusú, DIN41651 szerinti apacsatlakozóhoz kapcsolódnak szalagkábelen keresztül. A terepi táp az elektronikai modul szalagkábelén át is betáplálható. A 20 pólusú csatlakozó bekötését a következő pontkiosztás határozza meg.
| 1. érintkező / DI1 | DI1 digitális bemenet; első folyamatkép-byte bit0; LED1 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
|---|---|
| 2. érintkező / DI2 | DI2 digitális bemenet; első folyamatkép-byte bit1; LED2 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 3. érintkező / DI3 | DI3 digitális bemenet; első folyamatkép-byte bit2; LED3 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 4. érintkező / DI4 | DI4 digitális bemenet; első folyamatkép-byte bit3; LED4 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 5. érintkező / DI5 | DI5 digitális bemenet; első folyamatkép-byte bit4; LED5 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 6. érintkező / DI6 | DI6 digitális bemenet; első folyamatkép-byte bit5; LED6 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 7. érintkező / DI7 | DI7 digitális bemenet; első folyamatkép-byte bit6; LED7 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 8. érintkező / DI8 | DI8 digitális bemenet; első folyamatkép-byte bit7; LED8 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 9. érintkező / DI9 | DI9 digitális bemenet; második folyamatkép-byte bit0; LED9 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 10. érintkező / DI10 | DI10 digitális bemenet; második folyamatkép-byte bit1; LED10 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 11. érintkező / DI11 | DI11 digitális bemenet; második folyamatkép-byte bit2; LED11 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 12. érintkező / DI12 | DI12 digitális bemenet; második folyamatkép-byte bit3; LED12 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 13. érintkező / DI13 | DI13 digitális bemenet; második folyamatkép-byte bit4; LED13 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 14. érintkező / DI14 | DI14 digitális bemenet; második folyamatkép-byte bit5; LED14 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 15. érintkező / DI15 | DI15 digitális bemenet; második folyamatkép-byte bit6; LED15 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 16. érintkező / DI16 | DI16 digitális bemenet; második folyamatkép-byte bit7; LED16 kikapcsolva: 0 jel, zölden világítva: 1 jel. |
| 17. és 19. érintkező | +24 V terepi táp továbbítása a szalagkábelen |
| 18. és 20. érintkező | 0 V terepi táp továbbítása a szalagkábelen |
| 21. CAGE CLAMP kapocs | +24 V terepi betáp |
| 22. CAGE CLAMP kapocs | 0 V terepi betáp |
A terepi 24 V bemenetre kapcsolása magas jelállapotot eredményez. A 0 jel tartománya −3…+5 V DC, az 1 jelé 15…30 V DC, az RC-szűrő időállandója 3 ms. A csatorna LED-je 0 jelnél kikapcsolt, 1 jelnél zöld.
Leállítás és eltávolítás
1
Állítsd biztonságosan le a folyamatot.
2
Válaszd le az érintett rendszerkomponenst a tápellátásról.
3
Ellenőrizd a feszültségmentességet, és biztosítsd a véletlen vagy jogosulatlan újraindítás ellen.
4
Kapcsold ki a csomóponthoz még csatlakozó rendszer- és terepi tápellátásokat; ezek kikapcsolási sorrendje nem befolyásolja az eljárást.
5
Húzd felfelé a modul narancssárga kioldófülét.
6
A kioldófülnél fogva húzd ki a modult az összeállításból; az adatkapcsolatok megszakadnak.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
