Wago 280-637 3 vezetékes földelősorkapocs, 2,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga
RRP:1 650 Ft/db
1 614 Ft/db
TOP ÁR
Több, mint 20 db azonnal, raktáron!
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 410 Ft/db
nettó 1 110 Ft/db
Több, mint 20 db azonnal szállítható, nagyobb mennyiség egyedi rendelésre.
Rendeld meg -n belül és átadjuk a futárnak!
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

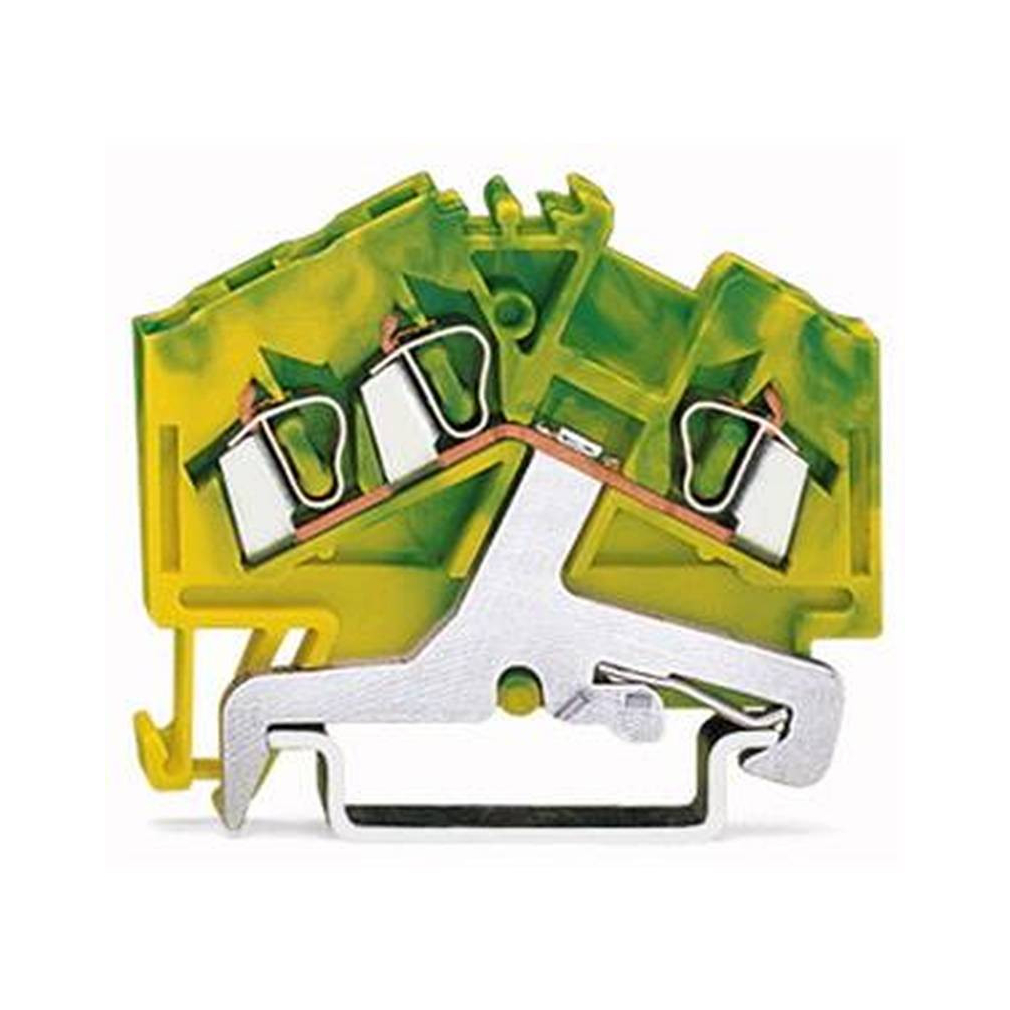

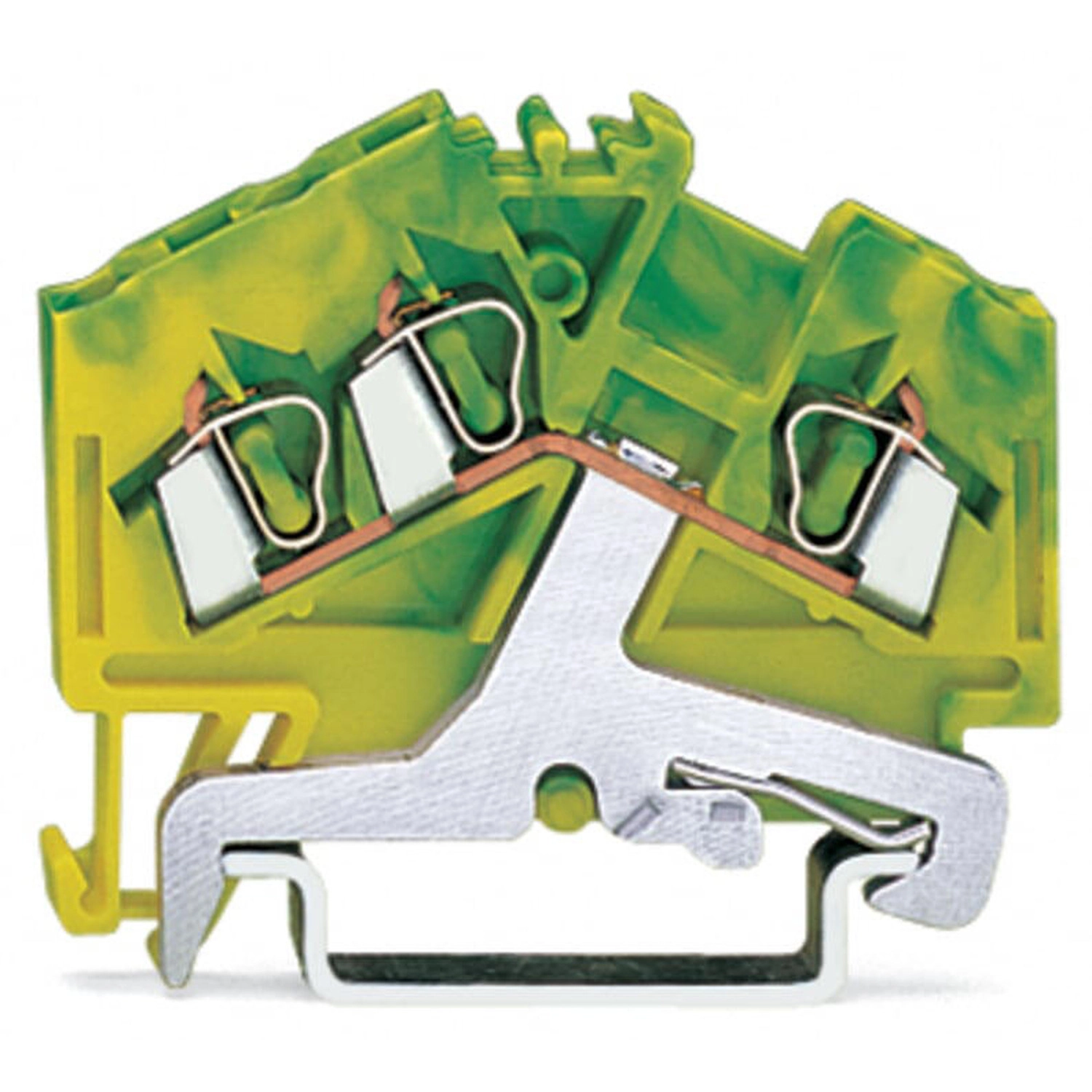

Földelősorkapocs, 280-as sorozat, CAGE CLAMP®. A Wago 280-637 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A földelősorkapocs beépített érintkezőtalpával közvetlenül a szerelősínhez csatlakozik. Ez villamos és mechanikai kapcsolatot hoz létre a vezetők és a rögzítőadapter között, biztosítva a kapcsolat stabilitását. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Bevált és karbantartásmentes megoldás: az univerzális CAGE CLAMP® csatlakozás. A sínre szerelhető átmenő sorkapocs kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. Szerelésre kész, azonnal használható. Megfelelő megoldás minden vezetékezési feladathoz.
A Wago 280-637 zöld-sárga háromvezetékes földelősorkapocs, 2,5 mm² névleges keresztmetszettel. CAGE CLAMP® csatlakozása működtetőszerszámmal kezelhető, csupaszolási hossza 8–9 mm. Középső jelölésű kivitel.
Villamos adatok és feltételeik
| IEC/EN 60947-7-2; III/3, III/2 és II/2 | Mindhárom kategóriában a névleges feszültség, impulzusfeszültség és áram mezője – jelű. |
|---|
Vezetékcsatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium a külön feltételekkel |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG megjegyzés | THHN, THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés, döntött |
| Érvéghüvelyes vezeték feltétele | Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméret szükséges; ez nem növeli a saját 2,5 mm² felső vezetékhatárt. |
Méretek, anyagok és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 50,5 mm / 1,988 inch |
| Mélység a DIN kalapsín felső részétől | 36,5 mm / 1,437 inch |
| Kialakítás | döntött |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,097 MJ |
| Tömeg | 10,9 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín méretei | DIN 35 × 15 és DIN 35 × 7,5 mm |

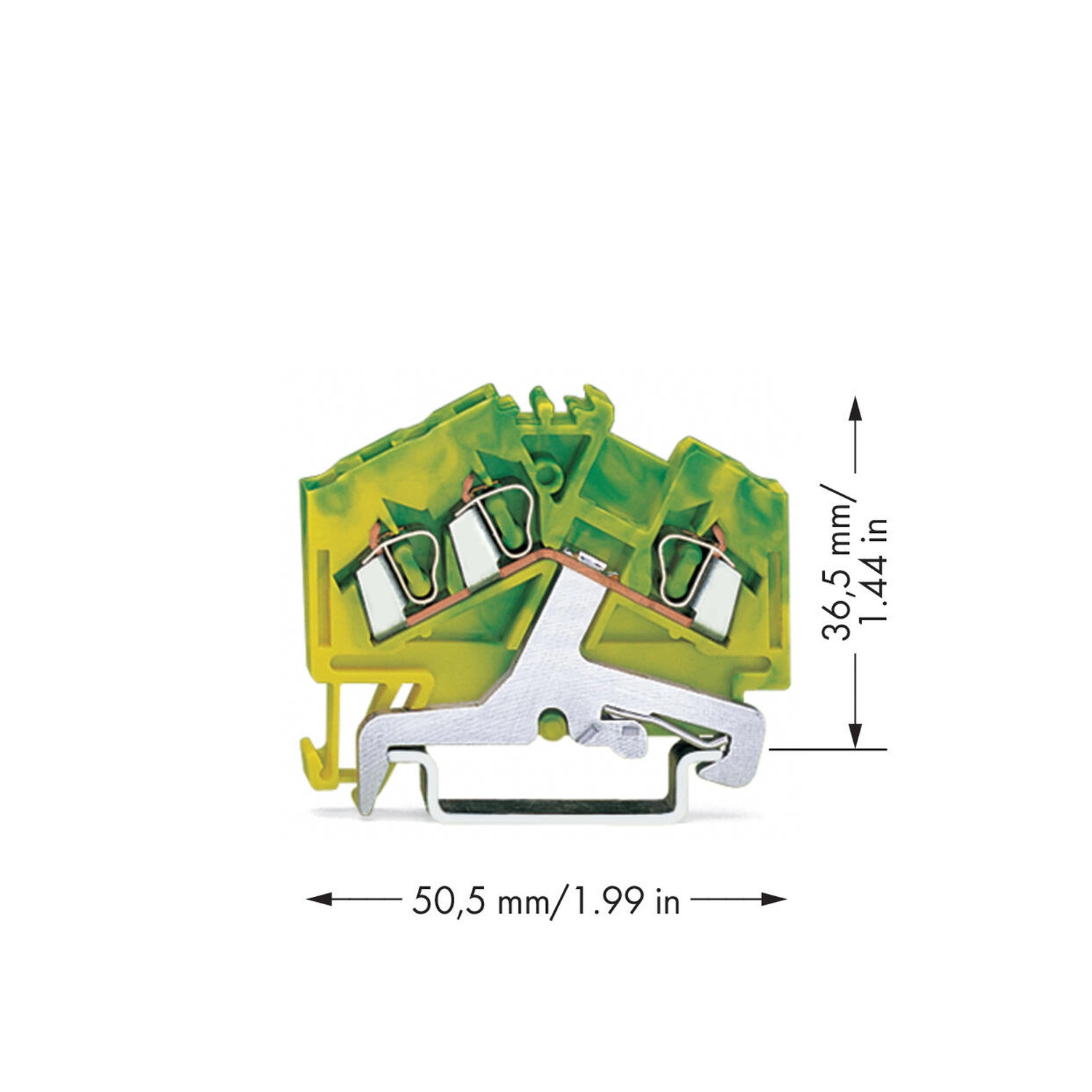

| Méretábra vízszintes / függőleges mérete | 50,5 mm / 1,99 inch; 36,5 mm / 1,44 inch |

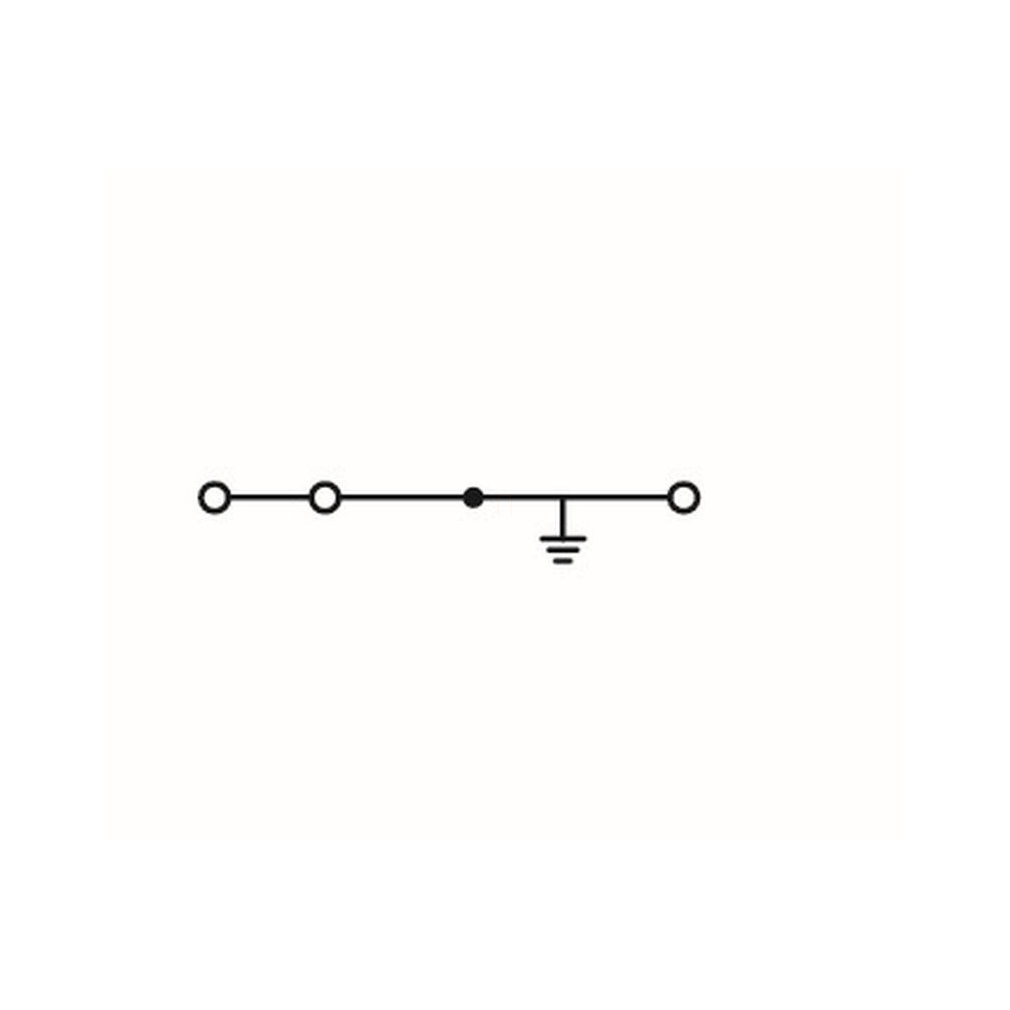

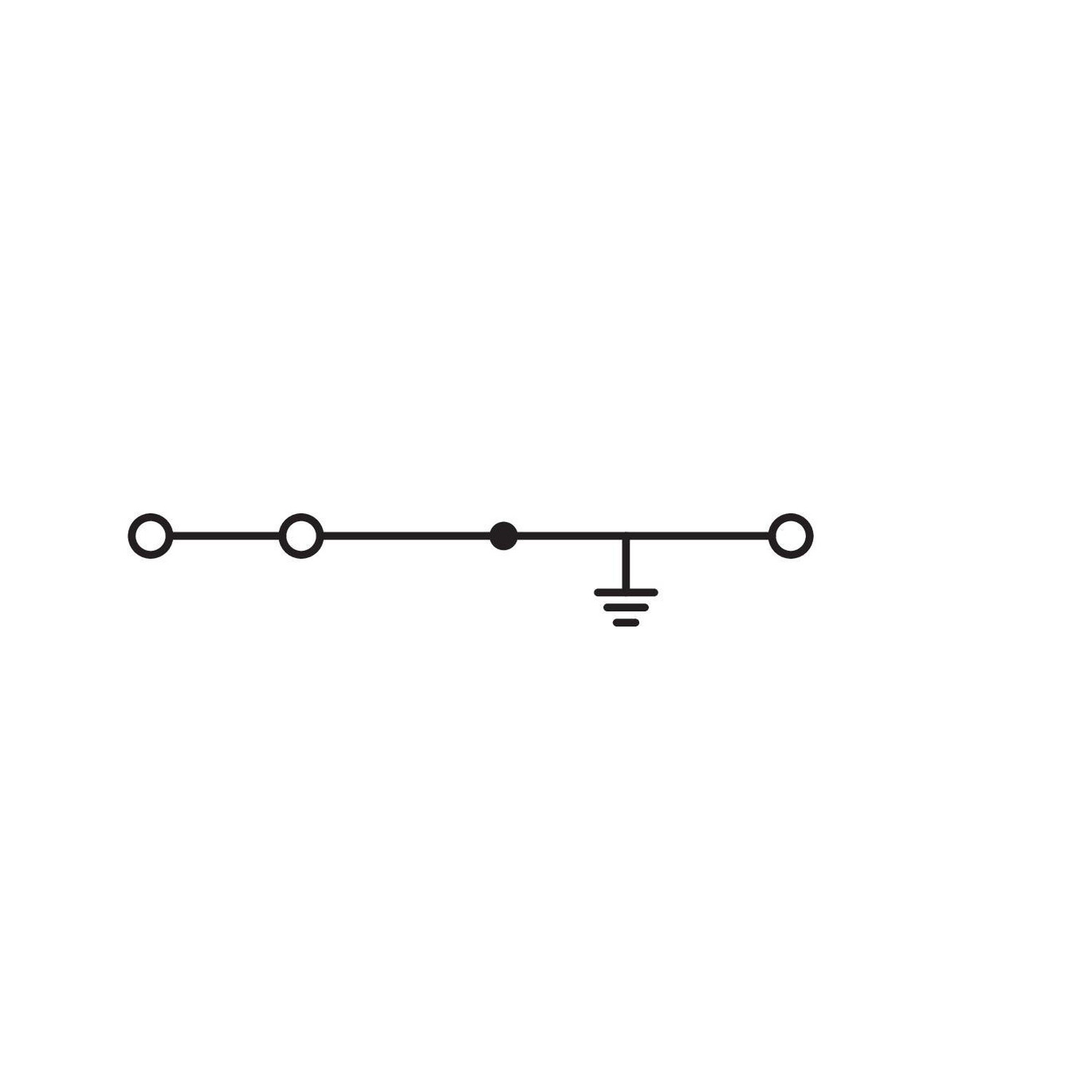

| Kapcsolási vázlat | Három vezetékcsatlakozás közös vezetőhöz, földelési kapcsolattal. |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték. Ez vezetőanyaghoz tartozó családadat; nem a földelősorkapocs – jelű saját névlegesáram-mezőjének pótlása. |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Kezelési műveletek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre; a gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Vezeték behelyezése | A működtetőszerszámmal nyitott CAGE CLAMP kapocsba helyezd be a vezetéket. |
| Érvéghüvelyes vezeték | Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméretet válassz. A saját 2,5 mm² felső vezetékhatár ettől nem bővül. |
| Tömör vezeték eltávolítása | Működtetőszerszámmal nyisd a CAGE CLAMP kapcsot, majd húzd ki a tömör vezetéket. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Közösítés | A rövidrezáró és a lépcsőzetes áthidalót nyomd lefelé, amíg teljesen be nem helyezkedik. |
| Vizsgálódugó-modul | A vizsgálódugó-modult közvetlenül az áramvezető sín áthidalónyílásába dugaszold. |
| Jelölés | A WMB jelölőrendszerrel jelöld a sorkapcsot. |
Alkalmazási feltételek
| Földelő kapcsolat | A földelő láb a DIN-sínre pattintáskor automatikusan közvetlen villamos kapcsolatot hoz létre a sínnel. |
|---|---|
| PEN alkalmazás | Az acél DIN-sínek az EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN, azaz egyesített védő- és nullvezető alkalmazáshoz nem alkalmasak. |
| Vezetékáthidaló családi méretezése | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781/880: 4 mm² / 12 AWG. Az értékek a megnevezett sorozatokhoz tartozó családmegadások. |
| Vezetékáthidaló családi hosszai | 60, 110 és 250 mm; szélességtől függően legfeljebb 60 sorkapocs köthető össze. A külön felsorolt 249-123 tartozék saját hossza 180 mm. |
| Kétvezetékes áthidaló és lánc | 280/775/780 és 281/776/777/781 sorozattal kétvezetékes áthidaló és vezetékközösítő lánc alkalmazható. |
| Áthidalók egyidejű használata | 280/769/775/780/880 és 281/776/777/781 sorozatnál vezetékáthidaló és rövidrezáró áthidaló ugyanabba a kapocsba egyszerre csatlakoztatható. |
| Vizsgálódugók változatai | CAGE CLAMP vizsgálódugó, L- és B-típusú modul, illetve 209-170 adapter szerepel a kezelési példákban. |
| Négyvezetékes fésűs családpélda | A döntött négyvezetékes átmenő sorkapocs háromágú fésűs áthidalóval külön családpélda; nem a jelen háromvezetékes PE-kapocs áramköri kialakítása. |
| Tartozékadatok hatóköre | A felsorolt külön tartozékok méret-, áram-, feszültség- és keresztmetszetadatai az adott tartozékra vonatkoznak; nem változtatják meg a sorkapocs saját névleges adatait. |
Tanúsítványok és nyilatkozatok
| CSA | DEKRA Certification B.V. C22.2 1536071 |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-154769 |
| UL | Underwriters Laboratories Inc. UL 1059 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Szükséges kiegészítők
| 280-318 | Elválasztólap; 2.5 mm vastag; túlméretes; narancssárga |
|---|---|
| 280-348 | Elválasztólap; 2.5 mm vastag; túlméretes; szürke |
| 280-313 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
| 280-312 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-422 | Áthidaló; szigetelt; sárga-zöld |
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-418 | Aljzat banándugóhoz; moduláris; megfelelő a 280-as és a 780-as sorozat sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 249-106 | B-típusú banándugó modul; moduláris; 1,50 mm²; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 249-107 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetékhez; szürke |
| 280-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 249-141 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 1,50 mm²; szürke |
| 249-143 | L-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 249-142 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 1,50 mm²; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1.5mm² … 4mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 209-128 | Átalakító; szürke |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Környezeti megfelelőség
| CAS-azonosító | 7439-92-1 |
|---|---|
| REACH jelöltlistás anyag | Ólom (Lead) |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP bejelentési szám; Ausztria | a3dc35b2-262d-456a-824d-28c5df7f0d98 |
| SCIP bejelentési szám; Belgium | ff011635-7e57-4cb1-a0a9-702f9bef6ce1 |
| SCIP bejelentési szám; Bulgária | 83ec2de7-25c6-496c-82f8-806e6230ed27 |
| SCIP bejelentési szám; Csehország | 5ffff8e5-597f-40fc-9257-6a5107898fa8 |
| SCIP bejelentési szám; Dánia | da948017-ec11-4c14-85e7-7a05d33e9427 |
| SCIP bejelentési szám; Finnország | e9c333e0-e428-48d2-8cd6-8f4126321f29 |
| SCIP bejelentési szám; Franciaország | 36d59799-4806-44c4-be5e-8f28d254517a |
| SCIP bejelentési szám; Németország | 4159e04b-4973-4096-a890-8859e0340bbc |
| SCIP bejelentési szám; Magyarország | 3b8145b4-a9d9-491e-a41a-edb9935f5254 |
| SCIP bejelentési szám; Olaszország | 8e535d12-967a-4a1a-b90e-660bca16d71d |
| SCIP bejelentési szám; Hollandia | 1c87ca03-2437-4475-85fa-ca816b392039 |
| SCIP bejelentési szám; Lengyelország | e66b2d26-e17f-4b5a-a631-be29f56af63a |
| SCIP bejelentési szám; Románia | 95cfb639-2ce6-45b7-bc7e-9b44f0539fa8 |
| SCIP bejelentési szám; Svédország | d2386b97-c0ae-4527-8ff2-8aabb41ed3e8 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a csupaszolási hossz?
8–9 mm.
Milyen csatlakozása van?
Működtetőszerszámmal kezelhető CAGE CLAMP®.
Mekkora a szélessége?
5 mm / 0.197 inch.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-637
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
11,13 g/db
Cikkszám
4044918473064
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-637 3 vezetékes földelősorkapocs, 2,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-637 |
| GTIN / EAN | 4044918473064 |
| Terméktípus | Háromvezetékes földelősorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-2; III/3, III/2 és II/2 | Mindhárom kategóriában a névleges feszültség, impulzusfeszültség és áram mezője – jelű. |
|---|
Vezetékcsatlakozás
| Csatlakozási pontok száma | 3 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium a külön feltételekkel |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG megjegyzés | THHN, THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés, döntött |
| Érvéghüvelyes vezeték feltétele | Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméret szükséges; ez nem növeli a saját 2,5 mm² felső vezetékhatárt. |
Méretek, anyagok és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 50,5 mm / 1,988 inch |
| Mélység a DIN kalapsín felső részétől | 36,5 mm / 1,437 inch |
| Kialakítás | döntött |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,097 MJ |
| Tömeg | 10,9 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín méretei | DIN 35 × 15 és DIN 35 × 7,5 mm |
| Méretábra vízszintes / függőleges mérete | 50,5 mm / 1,99 inch; 36,5 mm / 1,44 inch |
| Kapcsolási vázlat | Három vezetékcsatlakozás közös vezetőhöz, földelési kapcsolattal. |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték. Ez vezetőanyaghoz tartozó családadat; nem a földelősorkapocs – jelű saját névlegesáram-mezőjének pótlása. |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Kezelési műveletek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre; a gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Vezeték behelyezése | A működtetőszerszámmal nyitott CAGE CLAMP kapocsba helyezd be a vezetéket. |
| Érvéghüvelyes vezeték | Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméretet válassz. A saját 2,5 mm² felső vezetékhatár ettől nem bővül. |
| Tömör vezeték eltávolítása | Működtetőszerszámmal nyisd a CAGE CLAMP kapcsot, majd húzd ki a tömör vezetéket. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Közösítés | A rövidrezáró és a lépcsőzetes áthidalót nyomd lefelé, amíg teljesen be nem helyezkedik. |
| Vizsgálódugó-modul | A vizsgálódugó-modult közvetlenül az áramvezető sín áthidalónyílásába dugaszold. |
| Jelölés | A WMB jelölőrendszerrel jelöld a sorkapcsot. |
Alkalmazási feltételek
| Földelő kapcsolat | A földelő láb a DIN-sínre pattintáskor automatikusan közvetlen villamos kapcsolatot hoz létre a sínnel. |
|---|---|
| PEN alkalmazás | Az acél DIN-sínek az EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN, azaz egyesített védő- és nullvezető alkalmazáshoz nem alkalmasak. |
| Vezetékáthidaló családi méretezése | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781/880: 4 mm² / 12 AWG. Az értékek a megnevezett sorozatokhoz tartozó családmegadások. |
| Vezetékáthidaló családi hosszai | 60, 110 és 250 mm; szélességtől függően legfeljebb 60 sorkapocs köthető össze. A külön felsorolt 249-123 tartozék saját hossza 180 mm. |
| Kétvezetékes áthidaló és lánc | 280/775/780 és 281/776/777/781 sorozattal kétvezetékes áthidaló és vezetékközösítő lánc alkalmazható. |
| Áthidalók egyidejű használata | 280/769/775/780/880 és 281/776/777/781 sorozatnál vezetékáthidaló és rövidrezáró áthidaló ugyanabba a kapocsba egyszerre csatlakoztatható. |
| Vizsgálódugók változatai | CAGE CLAMP vizsgálódugó, L- és B-típusú modul, illetve 209-170 adapter szerepel a kezelési példákban. |
| Négyvezetékes fésűs családpélda | A döntött négyvezetékes átmenő sorkapocs háromágú fésűs áthidalóval külön családpélda; nem a jelen háromvezetékes PE-kapocs áramköri kialakítása. |
| Tartozékadatok hatóköre | A felsorolt külön tartozékok méret-, áram-, feszültség- és keresztmetszetadatai az adott tartozékra vonatkoznak; nem változtatják meg a sorkapocs saját névleges adatait. |
Tanúsítványok és nyilatkozatok
| CSA | DEKRA Certification B.V. C22.2 1536071 |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-154769 |
| UL | Underwriters Laboratories Inc. UL 1059 20190731-E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Szükséges kiegészítők
| 280-318 | Elválasztólap; 2.5 mm vastag; túlméretes; narancssárga |
|---|---|
| 280-348 | Elválasztólap; 2.5 mm vastag; túlméretes; szürke |
| 280-313 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
| 280-312 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-422 | Áthidaló; szigetelt; sárga-zöld |
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 280-418 | Aljzat banándugóhoz; moduláris; megfelelő a 280-as és a 780-as sorozat sínre rögzíthető sorkapcsaihoz áthidalási ponttal az áramvezető sínben; szürke |
| 249-106 | B-típusú banándugó modul; moduláris; 1,50 mm²; szürke |
| 249-147 | B-típusú banándugó modul; moduláris; 2,50 mm²; szürke |
| 249-107 | B-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 281-407 | Ellenőrződugó; 6 mm széles; Névleges áram 24 A; 0,08–0,5 mm² vezetékhez; szürke |
| 280-419 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 249-141 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 1,50 mm²; szürke |
| 249-143 | L-típusú vakmodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 249-142 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 1,50 mm²; szürke |
| 280-404 | Vizsgálóadapter; 5 mm széles; Ellenőrződugó (2,3 mm Ø); 1.5mm² … 4mm² sorkapcsokhoz alkalmas; szürke |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; Ellenőrződugó 4mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 209-140 | Csoportjelölő-tartó; szürke |
| 209-141 | Csoportjelölő-tartó; szürke |
| 209-142 | Csoportjelölő-tartó; szürke |
| 249-105 | Csoportjelölő-tartó; szürke |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 209-128 | Átalakító; szürke |
| 709-153 | Burkolat; Típus 1; megfelelő borítás tartóhoz, típus 1; 1 m hosszú; átlátszó |
| 709-167 | Burkolat tartó; Típus 1; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Származás és besorolás
| Származási ország | PL |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-41 |
| eCl@ss 9.0 | 27-14-11-41 |
| ETIM 9.0 | EC000901 |
| ETIM 10.0 | EC000901 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosító | 7439-92-1 |
|---|---|
| REACH jelöltlistás anyag | Ólom (Lead) |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP bejelentési szám; Ausztria | a3dc35b2-262d-456a-824d-28c5df7f0d98 |
| SCIP bejelentési szám; Belgium | ff011635-7e57-4cb1-a0a9-702f9bef6ce1 |
| SCIP bejelentési szám; Bulgária | 83ec2de7-25c6-496c-82f8-806e6230ed27 |
| SCIP bejelentési szám; Csehország | 5ffff8e5-597f-40fc-9257-6a5107898fa8 |
| SCIP bejelentési szám; Dánia | da948017-ec11-4c14-85e7-7a05d33e9427 |
| SCIP bejelentési szám; Finnország | e9c333e0-e428-48d2-8cd6-8f4126321f29 |
| SCIP bejelentési szám; Franciaország | 36d59799-4806-44c4-be5e-8f28d254517a |
| SCIP bejelentési szám; Németország | 4159e04b-4973-4096-a890-8859e0340bbc |
| SCIP bejelentési szám; Magyarország | 3b8145b4-a9d9-491e-a41a-edb9935f5254 |
| SCIP bejelentési szám; Olaszország | 8e535d12-967a-4a1a-b90e-660bca16d71d |
| SCIP bejelentési szám; Hollandia | 1c87ca03-2437-4475-85fa-ca816b392039 |
| SCIP bejelentési szám; Lengyelország | e66b2d26-e17f-4b5a-a631-be29f56af63a |
| SCIP bejelentési szám; Románia | 95cfb639-2ce6-45b7-bc7e-9b44f0539fa8 |
| SCIP bejelentési szám; Svédország | d2386b97-c0ae-4527-8ff2-8aabb41ed3e8 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.30. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-637 3 vezetékes földelősorkapocs, 2,5 mm², középső jelölés, DIN 35 x 15 és DIN 35 x 7,5 sínhez, CAGE CLAMP®, zöld-sárga használati útmutató
Vezeték és előkészítés
A tömör és finom elemi szálas vezeték tartománya 0,08–2,5 mm² / 28–12 AWG, a csupaszolási hossz 8–9 mm. A 12 AWG megjegyzés THHN és THWN vezetőre vonatkozik.
Kezelési műveletek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre; a gyorsszerelő kulcsok megakadályozzák a fordított beszerelést. |
|---|---|
| Vezeték behelyezése | A működtetőszerszámmal nyitott CAGE CLAMP kapocsba helyezd be a vezetéket. |
| Érvéghüvelyes vezeték | Érvéghüvelyes vezetéknél a vezető névleges keresztmetszeténél egy mérettel nagyobb sorkapocsméretet válassz. A saját 2,5 mm² felső vezetékhatár ettől nem bővül. |
| Tömör vezeték eltávolítása | Működtetőszerszámmal nyisd a CAGE CLAMP kapcsot, majd húzd ki a tömör vezetéket. |
| Érszigetelő stop | Helyezd be az érszigetelő stopot. |
| Közösítés | A rövidrezáró és a lépcsőzetes áthidalót nyomd lefelé, amíg teljesen be nem helyezkedik. |
| Vizsgálódugó-modul | A vizsgálódugó-modult közvetlenül az áramvezető sín áthidalónyílásába dugaszold. |
| Jelölés | A WMB jelölőrendszerrel jelöld a sorkapcsot. |
Tömör alumíniumvezeték előkészítése
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték. Ez vezetőanyaghoz tartozó családadat; nem a földelősorkapocs – jelű saját névlegesáram-mezőjének pótlása. |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek
| Földelő kapcsolat | A földelő láb a DIN-sínre pattintáskor automatikusan közvetlen villamos kapcsolatot hoz létre a sínnel. |
|---|---|
| PEN alkalmazás | Az acél DIN-sínek az EN 60947-7-2 (VDE 0611, 3. rész) szerinti PEN, azaz egyesített védő- és nullvezető alkalmazáshoz nem alkalmasak. |
| Vezetékáthidaló családi méretezése | 279: 1,5 mm² / 16 AWG; 280/775/780: 2,5 mm² / 14 AWG; 281/769/776/777/781/880: 4 mm² / 12 AWG. Az értékek a megnevezett sorozatokhoz tartozó családmegadások. |
| Vezetékáthidaló családi hosszai | 60, 110 és 250 mm; szélességtől függően legfeljebb 60 sorkapocs köthető össze. A külön felsorolt 249-123 tartozék saját hossza 180 mm. |
| Kétvezetékes áthidaló és lánc | 280/775/780 és 281/776/777/781 sorozattal kétvezetékes áthidaló és vezetékközösítő lánc alkalmazható. |
| Áthidalók egyidejű használata | 280/769/775/780/880 és 281/776/777/781 sorozatnál vezetékáthidaló és rövidrezáró áthidaló ugyanabba a kapocsba egyszerre csatlakoztatható. |
| Vizsgálódugók változatai | CAGE CLAMP vizsgálódugó, L- és B-típusú modul, illetve 209-170 adapter szerepel a kezelési példákban. |
| Négyvezetékes fésűs családpélda | A döntött négyvezetékes átmenő sorkapocs háromágú fésűs áthidalóval külön családpélda; nem a jelen háromvezetékes PE-kapocs áramköri kialakítása. |
| Tartozékadatok hatóköre | A felsorolt külön tartozékok méret-, áram-, feszültség- és keresztmetszetadatai az adott tartozékra vonatkoznak; nem változtatják meg a sorkapocs saját névleges adatait. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
