Wago 280-628 sorkapocs dugaszolható modulokhoz, 8 pólusú, 4 vezetékes sorkapcsokkal, narancssárga elválasztóval, DIN 35 x 15 és 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke
RRP:5 178 Ft
4 814 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
4 262 Ft
nettó 3 356 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 280-628 sorkapcsok, dugaszolható modulokhoz 16 pólusú 4 vezetékessorkapoccsal, szürke, ipari DIN-sínes vezetékezésekhez.

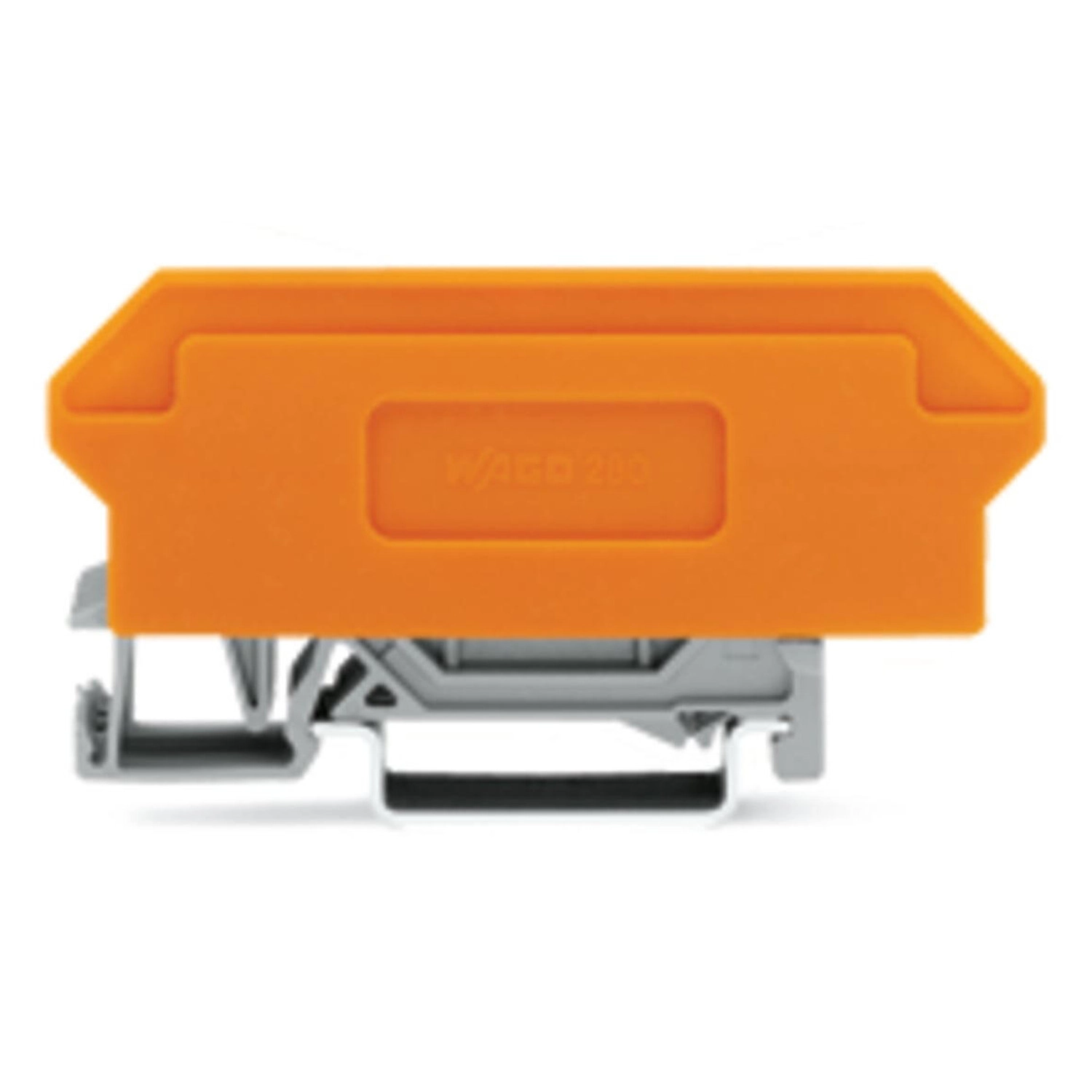

A Wago 280-628 szürke sorkapocs dugaszolható modulokhoz készült, 8 pólusú kivitelben, 4 vezetékes sorkapoccsal és narancssárga elválasztóval. CAGE CLAMP csatlakozástechnikája 0,08–2,5 mm² tömör és finom elemi szálas vezetékhez való; a csupaszolási hossz 8–9 mm. Névleges folyamatos árama 10 A, méretezési feszültsége 400 V. Szélessége 22 mm; DIN 35 × 15 mm és DIN 35 × 7,5 mm sínre rögzíthető.
Villamos, csatlakozási és geometriai adatok
| Pólusszám | 8 |
|---|---|
| Kivitel | Dugaszolható modulokhoz; 4 vezetékes sorkapoccsal; narancssárga elválasztóval |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Névleges folyamatos áram | 10 A |
| Méretezési feszültség | 400 V |
| Méretezési túlfeszültség | 6 kV |
| Szennyezettségi fok | 3 |
| Potenciálok száma | 2 |
| Csatlakozási típusok száma | 4 |
| Csatlakozástechnika | CAGE CLAMP |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 22 mm / 0,866 inch |
| Magasság | 73 mm / 2,874 inch |
| Mélység a DIN-sín felső élétől | 28 mm / 1,102 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm kalapsínre |
| Szín | Szürke |
| Elválasztó színe | Narancssárga |
Egyedi alkalmazási feltételek
| Pólusszám, potenciál és csatlakozási típus | A 8 pólusú kivitel mellett külön adat a 2 potenciál és a 4 csatlakozási típus. Ezek eltérő jellemzők; a pólusszám nem helyettesíti a potenciálok számát. |
|---|---|
| Sorkapocs és opcionális modulok villamos adatai | A sorkapocs névleges folyamatos árama 10 A, méretezési feszültsége 400 V. Az opcionális relé-, optocsatoló-, biztosító- és egyéb modulok saját feszültség-, áram-, frekvencia- és méretadatai kizárólag az adott modulra vonatkoznak. |
| Üres készülékházak különböző méretei | Az opcionális listában különböző típusú, 4, 6, 8 és 10 pólusú üres készülékházak szerepelnek. A 786-102 saját adata: 15-ös típus, 20 mm szélesség, 8 pólus. Ezek a modulszélességek nem a sorkapocs 22 mm-es szélességét jelentik. |
| Érvéghüvely-adatok hatóköre | Az opcionális érvéghüvelyek saját keresztmetszetét, AWG-jelölését és kivitelét külön sorok adják meg; ezekből nem következik külön, nem megadott érvéghüvelyes vezetékbefogadási tartomány. |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 286-111 | Üres dugaszolható modul, saját beépítéshez; Típus 10; 15 mm széles; 6 pólusú; szürke |
| 286-112 | Üres dugaszolható modul, saját beépítéshez; Típus 11; 20 mm széles; 8 pólusú; szürke |
| 286-113 | Üres dugaszolható modul, saját beépítéshez; Típus 12; 25 mm széles; 10 pólusú; szürke |
| 786-102 | Üres dugaszolható modul, saját beépítéshez; Típus 15; 20 mm széles; 8 pólusú; szürke |
| 286-110 | Üres dugaszolható modul, saját beépítéshez; Típus 9; 10 mm széles; 4 pólusú; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 286-891 | Alkatrészmodul biztosíték; (5 x 20) mm mikrobiztosíték; Névleges feszültség: 230 VAC/DC; szürke |
| 286-890 | Alkatrészmodul biztosíték; (5 x 20) mm mikrobiztosíték; Névleges feszültség: 24 VAC/DC; szürke |
| 286-822 | Alkatrészmodul LED-del; Piros LED; közösített katóddal |
| 286-805 | Alkatrészmodul diódával; 5 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-807 | Alkatrészmodul diódával; 7 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-809 | Alkatrészmodul diódával; 9 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-826 | ÉS kapu modul 6 bemenettel; világosszürke |
| 286-662 | Áramfigyelő modul; Egyenáram; Megfigyelési tartomány: 0,4 A - 3,5 A; 1 záróérintkező; világosszürke |
| 286-664 | Áramfigyelő modul; Váltakozó áram; Megfigyelési tartomány: 0,2 A - 3 A; 1 váltóérintkezővel; világosszürke |
| 286-665 | Áramfigyelő modul; Váltakozó áram; Megfigyelési tartomány: 1 A - 10 A; 1 váltóérintkezővel; világosszürke |
| 286-661 | Áramfigyelő modul; Váltakozó áram; világosszürke |
| 286-830 | Egyenirányító hídmodul; Bemeneti feszültség 24 VAC; varisztoros védelmi áramkörrel; szürke |
| 286-640/004-000 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Folyamatos áram korlátozása: 5 A; Vasút; Multifunkciós; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-604/004-000 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Tartós határáram: 6 A; Elengedés: 10 ... 100 s; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-640 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Tartós határáram: 6 A; Vasút; Multifunkciós/Több időzítő; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-573 | Öntartó relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm |
| 286-896 | Kapcsolómodul; impulzuskapcsolóval; Kapcsolási feszültség: 250 VAC; Kapcsolóáram: 6 A; szürke |
| 286-895 | Kapcsolómodul; váltó, billenőkapcsolóval; Kapcsolási feszültség: 250 VAC; Kapcsolóáram: 6 A; szürke |
| 286-752/002-000 | Optocsatoló modul; Névleges bemeneti feszültség 5 VDC; Kimeneti feszültségtartomány 20 ... 30 VDC; Tartós határáram: 0,5 A; 3 vezetékes / pozitív logikájú kapcsoló; Frekvencia: 25 kHz; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-790 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 0 ... 30 VDC; Tartós határáram: 0,5 A; szürke |
| 286-721 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 15 ... 30 VDC; Folyamatos áram korlátozása: 5 A; 3 vezetékes / negatív logikájú kapcsoló; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-723 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 15 ... 30 VDC; Tartós határáram: 4 A; 3 vezetékes / pozitív logikájú kapcsoló; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-752 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 20 ... 30 VDC; Tartós határáram: 0,5 A; 3 vezetékes / pozitív logikájú kapcsoló; Frekvencia: 25 kHz; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-791 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 20 ... 60 VDC; Tartós határáram: 0,1 A; 2-vezetékes csatlakozás; Frekvencia: 3 kHz; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-794 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Piros állapotvisszajelzés; szürke |
| 286-792 | Optocsatoló modul; Piros állapotvisszajelzés; szürke |
| 286-725 | Optocsatoló modul; szürke |
| 286-380 | Kétállapotú relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Modulszélesség: 15 mm; szürke |
| 286-307/004-000 | Relémodul; Névleges bemeneti feszültség 110 VDC; 1 váltóérintkezővel; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-507 | Relémodul; Névleges bemeneti feszültség 115 VAC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-316 | Relémodul; Névleges bemeneti feszültség 220 VDC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-508 | Relémodul; Névleges bemeneti feszültség 230 VAC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-516 | Relémodul; Névleges bemeneti feszültség 230 VAC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-320 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 bontó és 1 záróérintkezővel; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-320/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 bontó és 1 záróérintkezővel; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-304 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-394/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 1 A; aranyozott érintkezőkkel; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; világosszürke |
| 286-304/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-376 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; nagy DC-teljesítmények kapcsolásához; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-364 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-368 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-364/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-368/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-336/001-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 bontó és 2 záróérintkezővel; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-312/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Folyamatos áram korlátozása: 5 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-312 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-328 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 záróérintkező; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-328/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 záróérintkező; Tartós határáram: 6 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-344/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 3 bontóérintkező és 1 záróérintkező; Vasút; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-352/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 4 záróérintkező; Folyamatos áram korlátozása: 5 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-742 | S0 interfésztápegység; Bemeneti feszültség 230 VAC; S0 interfész |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány pólusú a kivitel?
8 pólusú; külön megadott jellemzője a 2 potenciál és a 4 csatlakozási típus.
Mekkora csupaszolási hossz szükséges?
8–9 mm, a 0,08–2,5 mm²-es tömör és finom elemi szálas vezetékekhez.
Az opcionális modul áramadata a sorkapocsé is?
A sorkapocs saját névleges folyamatos árama 10 A. Az opcionális modulok külön megadott terhelhetősége kizárólag az adott modulra vonatkozik.
Mekkora a sorkapocs szélessége?
22 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Pólusszám
16
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-628
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
35,2 g/db
Cikkszám
4044918636384
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-628 sorkapocs dugaszolható modulokhoz, 8 pólusú, 4 vezetékes sorkapcsokkal, narancssárga elválasztóval, DIN 35 x 15 és 35 x 7,5 sínhez, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-628 |
| GTIN / EAN | 4044918636384 |
| Terméktípus | Sorkapocs dugaszolható modulokhoz |
Villamos, csatlakozási és geometriai adatok
| Pólusszám | 8 |
|---|---|
| Kivitel | Dugaszolható modulokhoz; 4 vezetékes sorkapoccsal; narancssárga elválasztóval |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Névleges folyamatos áram | 10 A |
| Méretezési feszültség | 400 V |
| Méretezési túlfeszültség | 6 kV |
| Szennyezettségi fok | 3 |
| Potenciálok száma | 2 |
| Csatlakozási típusok száma | 4 |
| Csatlakozástechnika | CAGE CLAMP |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 22 mm / 0,866 inch |
| Magasság | 73 mm / 2,874 inch |
| Mélység a DIN-sín felső élétől | 28 mm / 1,102 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm kalapsínre |
| Szín | Szürke |
| Elválasztó színe | Narancssárga |
Egyedi alkalmazási feltételek
| Pólusszám, potenciál és csatlakozási típus | A 8 pólusú kivitel mellett külön adat a 2 potenciál és a 4 csatlakozási típus. Ezek eltérő jellemzők; a pólusszám nem helyettesíti a potenciálok számát. |
|---|---|
| Sorkapocs és opcionális modulok villamos adatai | A sorkapocs névleges folyamatos árama 10 A, méretezési feszültsége 400 V. Az opcionális relé-, optocsatoló-, biztosító- és egyéb modulok saját feszültség-, áram-, frekvencia- és méretadatai kizárólag az adott modulra vonatkoznak. |
| Üres készülékházak különböző méretei | Az opcionális listában különböző típusú, 4, 6, 8 és 10 pólusú üres készülékházak szerepelnek. A 786-102 saját adata: 15-ös típus, 20 mm szélesség, 8 pólus. Ezek a modulszélességek nem a sorkapocs 22 mm-es szélességét jelentik. |
| Érvéghüvely-adatok hatóköre | Az opcionális érvéghüvelyek saját keresztmetszetét, AWG-jelölését és kivitelét külön sorok adják meg; ezekből nem következik külön, nem megadott érvéghüvelyes vezetékbefogadási tartomány. |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 286-111 | Üres dugaszolható modul, saját beépítéshez; Típus 10; 15 mm széles; 6 pólusú; szürke |
| 286-112 | Üres dugaszolható modul, saját beépítéshez; Típus 11; 20 mm széles; 8 pólusú; szürke |
| 286-113 | Üres dugaszolható modul, saját beépítéshez; Típus 12; 25 mm széles; 10 pólusú; szürke |
| 786-102 | Üres dugaszolható modul, saját beépítéshez; Típus 15; 20 mm széles; 8 pólusú; szürke |
| 286-110 | Üres dugaszolható modul, saját beépítéshez; Típus 9; 10 mm széles; 4 pólusú; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; elektrolitikusan ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; elektrolitikusan ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 286-891 | Alkatrészmodul biztosíték; (5 x 20) mm mikrobiztosíték; Névleges feszültség: 230 VAC/DC; szürke |
| 286-890 | Alkatrészmodul biztosíték; (5 x 20) mm mikrobiztosíték; Névleges feszültség: 24 VAC/DC; szürke |
| 286-822 | Alkatrészmodul LED-del; Piros LED; közösített katóddal |
| 286-805 | Alkatrészmodul diódával; 5 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-807 | Alkatrészmodul diódával; 7 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-809 | Alkatrészmodul diódával; 9 db-bal; Dióda 1N4007; közösített anóddal; szürke |
| 286-826 | ÉS kapu modul 6 bemenettel; világosszürke |
| 286-662 | Áramfigyelő modul; Egyenáram; Megfigyelési tartomány: 0,4 A - 3,5 A; 1 záróérintkező; világosszürke |
| 286-664 | Áramfigyelő modul; Váltakozó áram; Megfigyelési tartomány: 0,2 A - 3 A; 1 váltóérintkezővel; világosszürke |
| 286-665 | Áramfigyelő modul; Váltakozó áram; Megfigyelési tartomány: 1 A - 10 A; 1 váltóérintkezővel; világosszürke |
| 286-661 | Áramfigyelő modul; Váltakozó áram; világosszürke |
| 286-830 | Egyenirányító hídmodul; Bemeneti feszültség 24 VAC; varisztoros védelmi áramkörrel; szürke |
| 286-640/004-000 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Folyamatos áram korlátozása: 5 A; Vasút; Multifunkciós; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-604/004-000 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Tartós határáram: 6 A; Elengedés: 10 ... 100 s; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-640 | Időrelé modul; Névleges bemeneti feszültség: 24 VDC; Tartós határáram: 6 A; Vasút; Multifunkciós/Több időzítő; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-573 | Öntartó relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm |
| 286-896 | Kapcsolómodul; impulzuskapcsolóval; Kapcsolási feszültség: 250 VAC; Kapcsolóáram: 6 A; szürke |
| 286-895 | Kapcsolómodul; váltó, billenőkapcsolóval; Kapcsolási feszültség: 250 VAC; Kapcsolóáram: 6 A; szürke |
| 286-752/002-000 | Optocsatoló modul; Névleges bemeneti feszültség 5 VDC; Kimeneti feszültségtartomány 20 ... 30 VDC; Tartós határáram: 0,5 A; 3 vezetékes / pozitív logikájú kapcsoló; Frekvencia: 25 kHz; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-790 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 0 ... 30 VDC; Tartós határáram: 0,5 A; szürke |
| 286-721 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 15 ... 30 VDC; Folyamatos áram korlátozása: 5 A; 3 vezetékes / negatív logikájú kapcsoló; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-723 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 15 ... 30 VDC; Tartós határáram: 4 A; 3 vezetékes / pozitív logikájú kapcsoló; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-752 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 20 ... 30 VDC; Tartós határáram: 0,5 A; 3 vezetékes / pozitív logikájú kapcsoló; Frekvencia: 25 kHz; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-791 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Kimeneti feszültségtartomány 20 ... 60 VDC; Tartós határáram: 0,1 A; 2-vezetékes csatlakozás; Frekvencia: 3 kHz; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-794 | Optocsatoló modul; Névleges bemeneti feszültség: 24 VDC; Piros állapotvisszajelzés; szürke |
| 286-792 | Optocsatoló modul; Piros állapotvisszajelzés; szürke |
| 286-725 | Optocsatoló modul; szürke |
| 286-380 | Kétállapotú relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Modulszélesség: 15 mm; szürke |
| 286-307/004-000 | Relémodul; Névleges bemeneti feszültség 110 VDC; 1 váltóérintkezővel; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-507 | Relémodul; Névleges bemeneti feszültség 115 VAC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-316 | Relémodul; Névleges bemeneti feszültség 220 VDC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-508 | Relémodul; Névleges bemeneti feszültség 230 VAC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-516 | Relémodul; Névleges bemeneti feszültség 230 VAC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-320 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 bontó és 1 záróérintkezővel; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-320/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 bontó és 1 záróérintkezővel; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-304 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-394/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 1 A; aranyozott érintkezőkkel; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; világosszürke |
| 286-304/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 váltóérintkezővel; Tartós határáram: 6 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-376 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; nagy DC-teljesítmények kapcsolásához; Piros állapotvisszajelzés; Modulszélesség: 15 mm; szürke |
| 286-364 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-368 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Folyamatos áram korlátozása: 5 A; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-364/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-368/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 1 záróérintkező; Tartós határáram: 3 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 10 mm; szürke |
| 286-336/001-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 bontó és 2 záróérintkezővel; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-312/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Folyamatos áram korlátozása: 5 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-312 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Folyamatos áramhatárolás: 7 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-328 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 záróérintkező; Tartós határáram: 6 A; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-328/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 2 záróérintkező; Tartós határáram: 6 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 20 mm; szürke |
| 286-344/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 3 bontóérintkező és 1 záróérintkező; Vasút; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-352/004-000 | Relémodul; Névleges bemeneti feszültség: 24 VDC; 4 záróérintkező; Folyamatos áram korlátozása: 5 A; Vasút; Piros állapotvisszajelzés; Modulszélesség: 25 mm; szürke |
| 286-742 | S0 interfésztápegység; Bemeneti feszültség 230 VAC; S0 interfész |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.02. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
