Wago 280-557 háromemeletes árnyékoló/átmenő/átmenő sorkapocs, 2,5 mm², CAGE CLAMP®, jelölőtartóval, DIN 35 sínhez, zöld-sárga/szürke/szürke
RRP:3 926 Ft/db
3 653 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
3 233 Ft/db
nettó 2 546 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

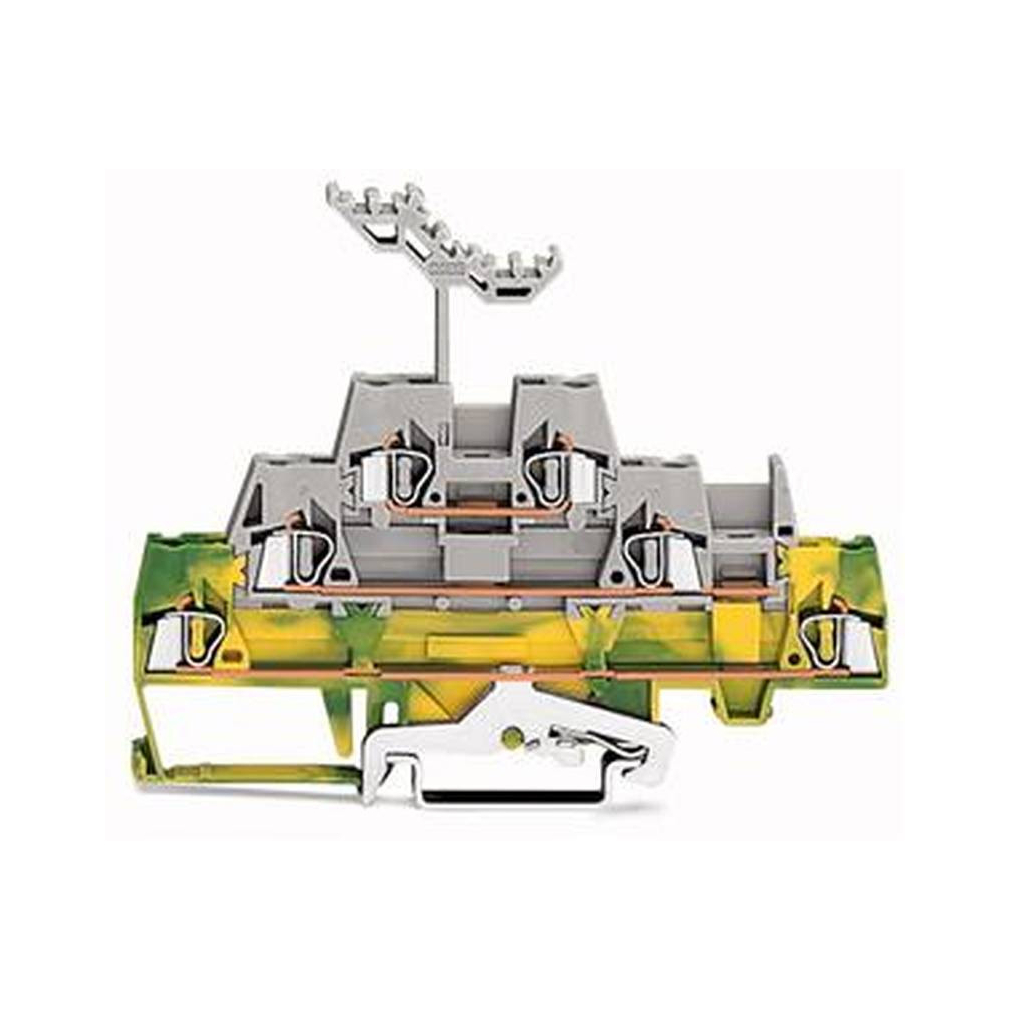

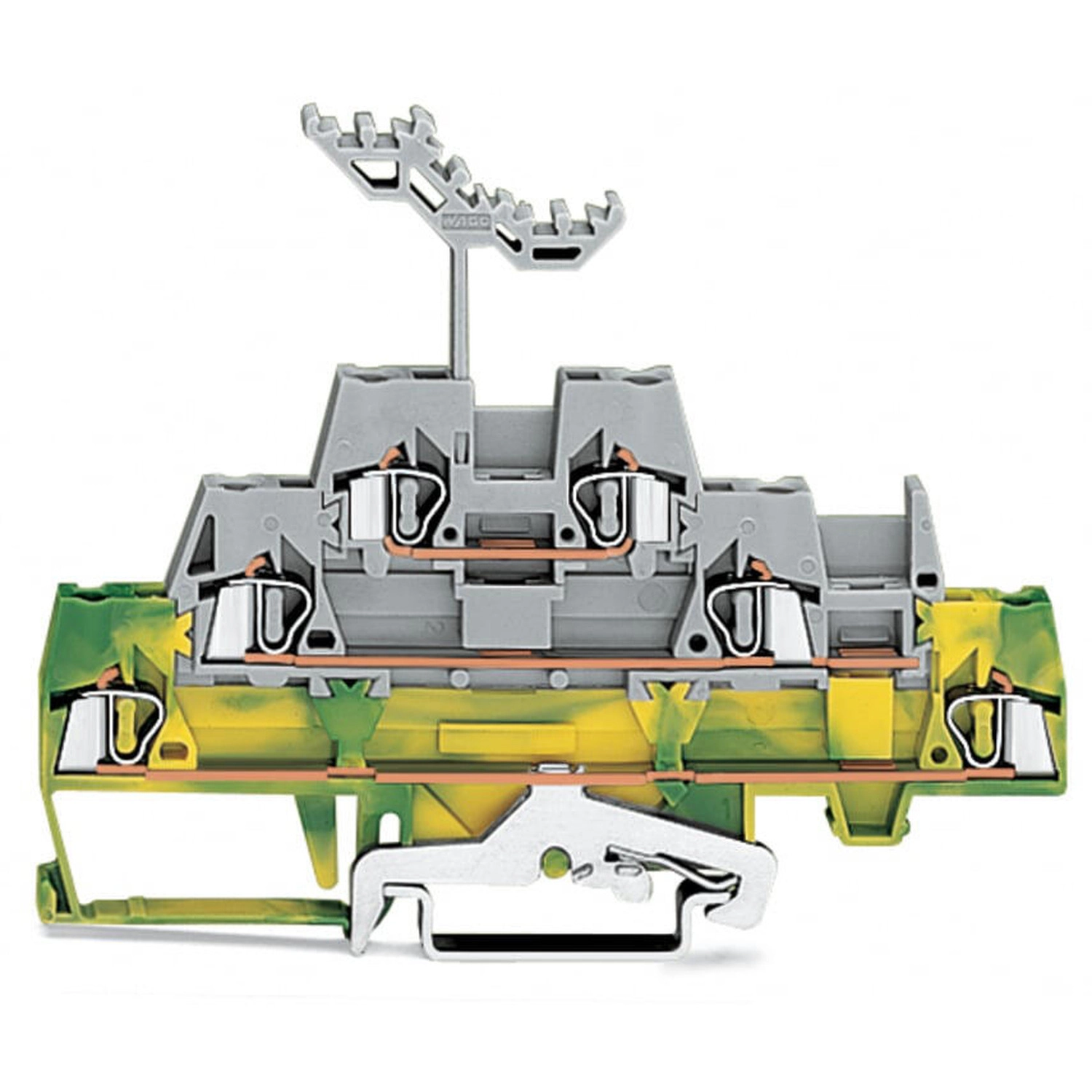

Háromemeletes sorkapocs, 280-as sorozat, zöld-sárga/szürke/szürke. A Wago 280-557 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A háromemeletes sorkapocs átmenő sorkapocsként is használható. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². 6 vezetékcsatlakozási pont. Szerelésre kész, azonnal használható. Kezelőszerszámos működtetés. Kompakt méretek. A háromemeletes sorkapocs földelősorkapocsként is használható.
A Wago 280-557 zöld-sárga/szürke/szürke háromemeletes sorkapocs, 2,5 mm² névleges keresztmetszettel és működtetőszerszámmal kezelhető CAGE CLAMP csatlakozással. A vezeték csupaszolási hossza 8–9 mm.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 20 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – |
| Veszteségi teljesítmény potenciálonként | 1,064 W |
| A veszteségi adat névleges árama | 20 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Potenciálok száma | 3 |
|---|---|
| Szintek száma | 3 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium a külön feltételekkel |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| 12 AWG megjegyzés | THHN, THWN |
Méretek, anyagok és környezet

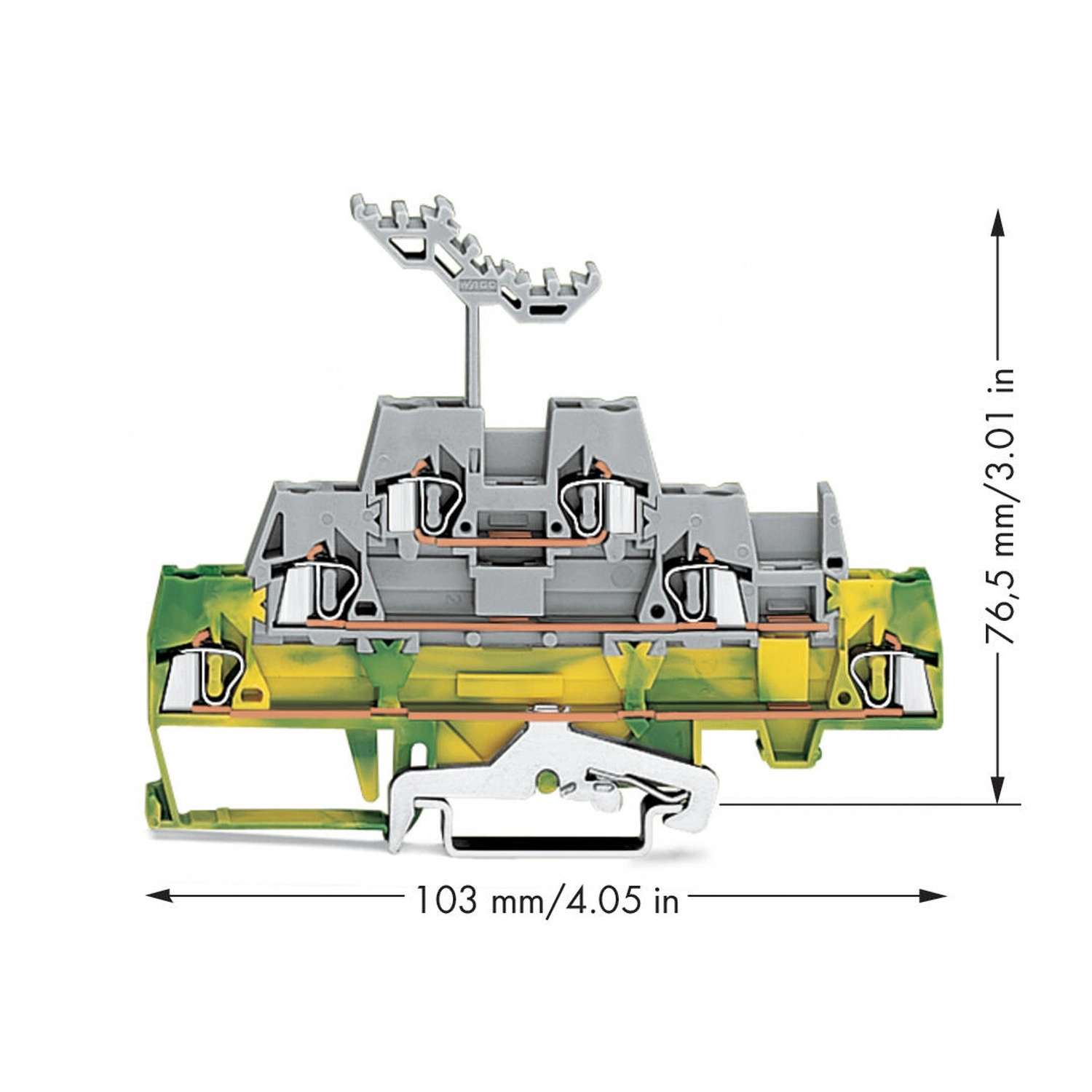

| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 103 mm / 4,055 inch |
| Mélység a DIN kalapsín felső részétől | 76,5 mm / 3,012 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | zöld-sárga/szürke/szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,265 MJ |
| Tömeg | 21,9 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín méretei | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm |

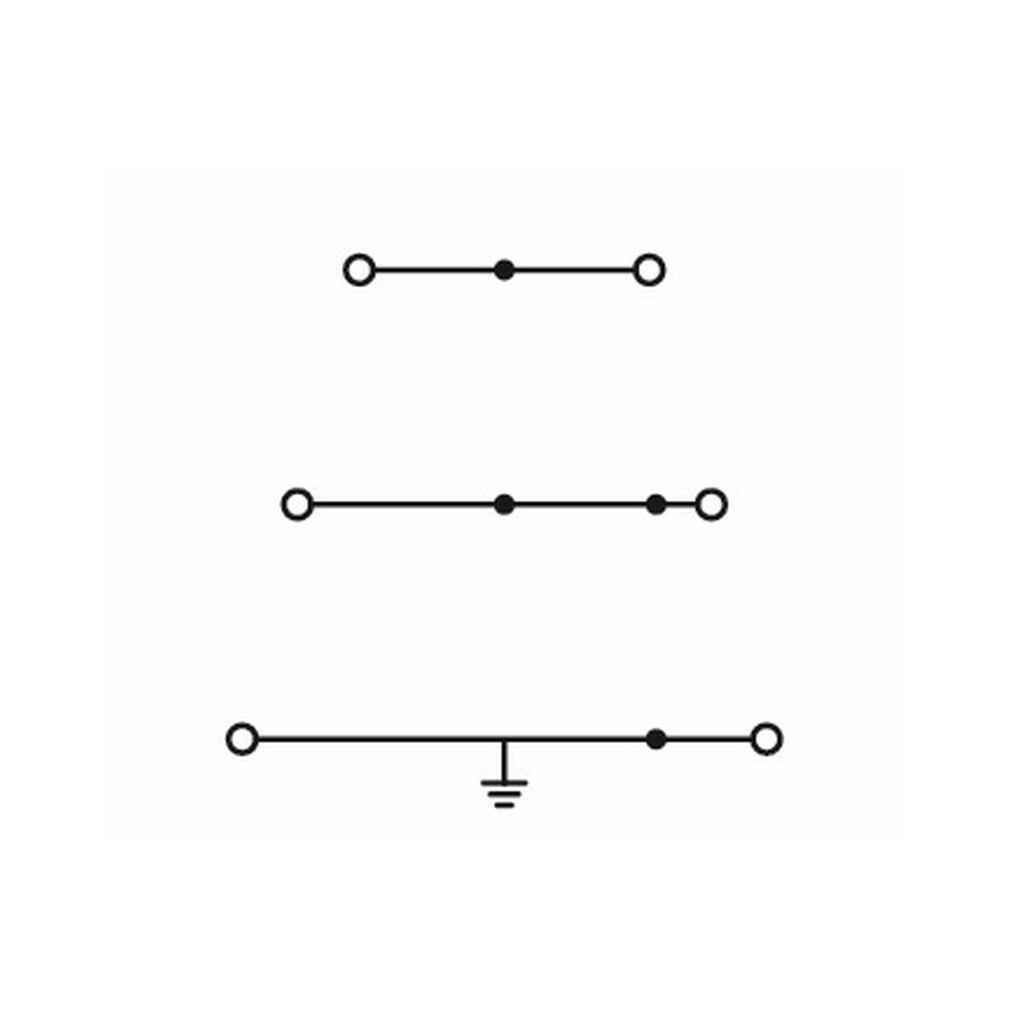

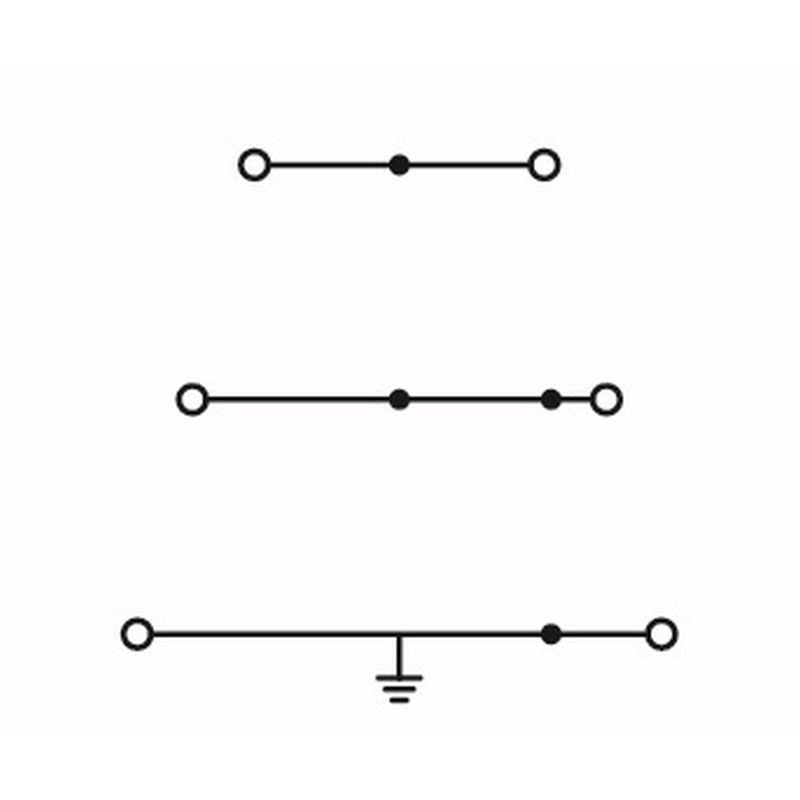

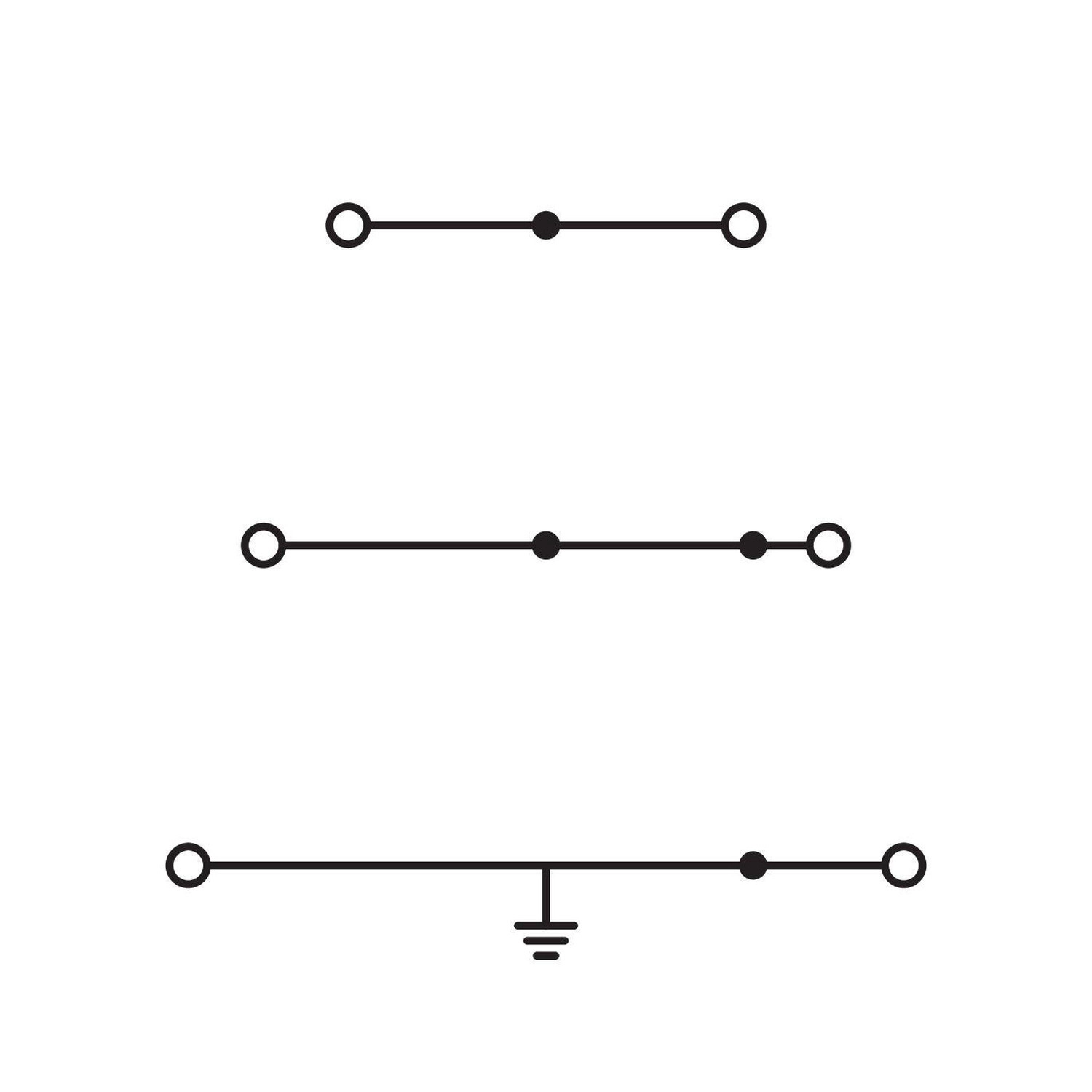

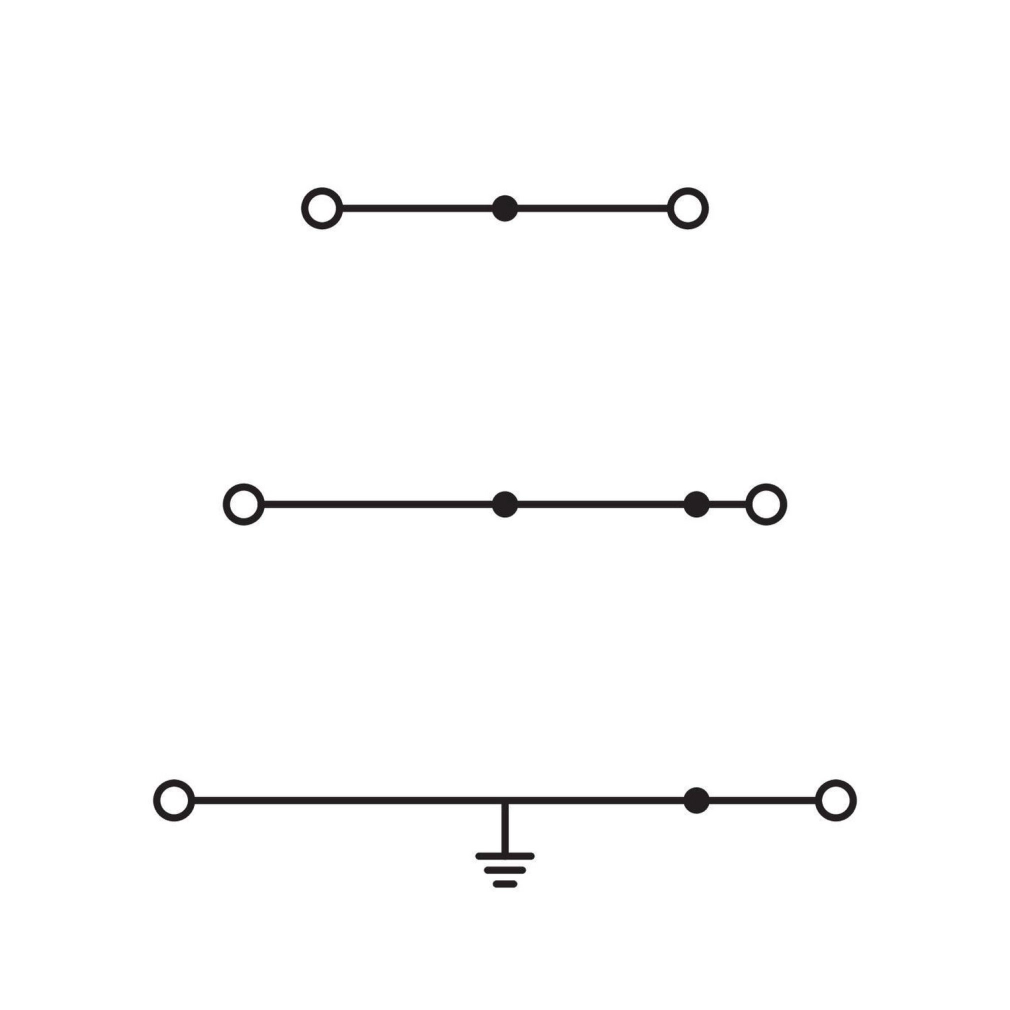

| Kapcsolási vázlat | Három külön vezetővonal. |
| Jelölőtartó | Jelölőtartóval |
Kezelési műveletek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Vezeték behelyezése | A működtetőszerszámmal nyitott CAGE CLAMP kapocsba helyezd be a vezetéket. |
| Jelölés | A WMB jelölőrendszerrel jelöld a sorkapcsot. |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek
| Azonos szint közösítése | Az azonos szinten elhelyezett dugaszolható rövidrezáró áthidalóval két egymás melletti háromemeletes sorkapocs közösíthető. |
|---|---|
| Háromemeletes kialakítás helyigénye | A bemutatott összehasonlításban a háromemeletes kialakítás 67%-kal kevesebb helyet foglal el a kalapsínen. |
Tanúsítványok és nyilatkozatok
| CSA | DEKRA Certification B.V. C22.2 1536071 |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-154769 |
| UL | Underwriters Laboratories Inc. UL 1059 UL-USL45172-6187116-11019891-1 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Szükséges kiegészítők
| 280-336 | Közbenső válaszlap; 1,1 mm vastag; narancssárga |
|---|---|
| 280-304 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 280-303 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 281-421 | Függőleges áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 249-141 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 1,50 mm²; szürke |
| 249-142 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 1,50 mm²; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35-sínektől; szürke |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Ólom |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP; Ausztria | d358ba2c-1b56-4409-afe1-f06bc403c728 |
| SCIP; Belgium | cce58ae3-49e6-4b42-be15-063e2f1cef1d |
| SCIP; Bulgária | 33f892ab-c46e-49d8-8a1f-9fbca5dbb47f |
| SCIP; Csehország | 6025b5be-d225-4198-aa28-e8eeafdf9e6a |
| SCIP; Dánia | 4a16a667-e566-4915-a762-4c045b7490c6 |
| SCIP; Finnország | fbaa4f9c-8a3b-4d53-9e2d-f7813343f940 |
| SCIP; Franciaország | 49e33641-bdd4-4543-b4f8-d5a9b3cfde89 |
| SCIP; Németország | 9d090dc0-1041-4b1b-be06-d2ab59bec90b |
| SCIP; Magyarország | ddd49712-cda8-43ba-9abd-0583d2d434b3 |
| SCIP; Olaszország | 60c9ca20-cbe4-40b1-9dd7-edc3fd53d772 |
| SCIP; Hollandia | 3838e0b1-13c9-41c9-835a-9371013452da |
| SCIP; Lengyelország | 1ae5b8f4-b97c-4736-876a-c72c2bb59b4f |
| SCIP; Románia | b5a1e27a-f2ce-4b07-8821-00abd4a0ca23 |
| SCIP; Svédország | 5cd2b754-c7a6-461a-9e6b-634b858ead0d |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a csupaszolási hossz?
8–9 mm.
Milyen csatlakozása van?
Működtetőszerszámmal kezelhető CAGE CLAMP.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-557
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
21,75 g/db
Cikkszám
4050821293750
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-557 háromemeletes árnyékoló/átmenő/átmenő sorkapocs, 2,5 mm², CAGE CLAMP®, jelölőtartóval, DIN 35 sínhez, zöld-sárga/szürke/szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-557 |
| GTIN / EAN | 4050821293750 |
| Terméktípus | Háromemeletes sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 20 A |
|---|---|
| IEC/EN 60947-7-1; III/2 és II/2 | Névleges feszültség, impulzusfeszültség és névleges áram: – |
| Veszteségi teljesítmény potenciálonként | 1,064 W |
| A veszteségi adat névleges árama | 20 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Potenciálok száma | 3 |
|---|---|
| Szintek száma | 3 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezető anyaga | Réz; tömör alumínium a külön feltételekkel |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| 12 AWG megjegyzés | THHN, THWN |
Méretek, anyagok és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 103 mm / 4,055 inch |
| Mélység a DIN kalapsín felső részétől | 76,5 mm / 3,012 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | zöld-sárga/szürke/szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,265 MJ |
| Tömeg | 21,9 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| DIN-sín méretei | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm |
| Kapcsolási vázlat | Három külön vezetővonal. |
| Jelölőtartó | Jelölőtartóval |
Kezelési műveletek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Vezeték behelyezése | A működtetőszerszámmal nyitott CAGE CLAMP kapocsba helyezd be a vezetéket. |
| Jelölés | A WMB jelölőrendszerrel jelöld a sorkapcsot. |
Alumíniumvezeték feltételei
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek
| Azonos szint közösítése | Az azonos szinten elhelyezett dugaszolható rövidrezáró áthidalóval két egymás melletti háromemeletes sorkapocs közösíthető. |
|---|---|
| Háromemeletes kialakítás helyigénye | A bemutatott összehasonlításban a háromemeletes kialakítás 67%-kal kevesebb helyet foglal el a kalapsínen. |
Tanúsítványok és nyilatkozatok
| CSA | DEKRA Certification B.V. C22.2 1536071 |
|---|---|
| KEMA/KEUR | DEKRA Certification B.V. EN 60947 71-154769 |
| UL | Underwriters Laboratories Inc. UL 1059 UL-USL45172-6187116-11019891-1 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping EN 60947 24-0152298-PDA |
| BV | Bureau Veritas S.A. EN 60947 07436/G0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd - TAE00001V2 |
Szükséges kiegészítők
| 280-336 | Közbenső válaszlap; 1,1 mm vastag; narancssárga |
|---|---|
| 280-304 | Vég- és válaszlap; 2,5 mm vastag; narancssárga |
| 280-303 | Vég- és válaszlap; 2,5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 281-421 | Függőleges áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 249-141 | L-típusú banándugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 1,50 mm²; szürke |
| 249-142 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 1,50 mm²; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; Hüvely 0,25 mm² / AWG 24; szigetelt; ónozott kivitel; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; ónozott kivitel; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm²; szigetelt; elektrolitikusan ónozott réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm²; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott kivitel; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigeteletlen; ónozott kivitel |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott kivitel; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigeteletlen; ónozott kivitel; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott kivitel; fekete |
| 210-658 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN 35-sínektől; szürke |
Származás és besorolás
| Származási ország | CN |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-41 |
| eCl@ss 9.0 | 27-14-11-41 |
| ETIM 9.0 | EC000901 |
| ETIM 10.0 | EC000901 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Ólom |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP; Ausztria | d358ba2c-1b56-4409-afe1-f06bc403c728 |
| SCIP; Belgium | cce58ae3-49e6-4b42-be15-063e2f1cef1d |
| SCIP; Bulgária | 33f892ab-c46e-49d8-8a1f-9fbca5dbb47f |
| SCIP; Csehország | 6025b5be-d225-4198-aa28-e8eeafdf9e6a |
| SCIP; Dánia | 4a16a667-e566-4915-a762-4c045b7490c6 |
| SCIP; Finnország | fbaa4f9c-8a3b-4d53-9e2d-f7813343f940 |
| SCIP; Franciaország | 49e33641-bdd4-4543-b4f8-d5a9b3cfde89 |
| SCIP; Németország | 9d090dc0-1041-4b1b-be06-d2ab59bec90b |
| SCIP; Magyarország | ddd49712-cda8-43ba-9abd-0583d2d434b3 |
| SCIP; Olaszország | 60c9ca20-cbe4-40b1-9dd7-edc3fd53d772 |
| SCIP; Hollandia | 3838e0b1-13c9-41c9-835a-9371013452da |
| SCIP; Lengyelország | 1ae5b8f4-b97c-4736-876a-c72c2bb59b4f |
| SCIP; Románia | b5a1e27a-f2ce-4b07-8821-00abd4a0ca23 |
| SCIP; Svédország | 5cd2b754-c7a6-461a-9e6b-634b858ead0d |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-557 háromemeletes árnyékoló/átmenő/átmenő sorkapocs, 2,5 mm², CAGE CLAMP®, jelölőtartóval, DIN 35 sínhez, zöld-sárga/szürke/szürke használati útmutató
Vezeték és előkészítés
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| 12 AWG megjegyzés | THHN, THWN |
Kezelési műveletek
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Vezeték behelyezése | A működtetőszerszámmal nyitott CAGE CLAMP kapocsba helyezd be a vezetéket. |
| Jelölés | A WMB jelölőrendszerrel jelöld a sorkapcsot. |
Tömör alumíniumvezeték előkészítése
| Alumíniumvezető típusa és paszta | Tömör alumíniumvezető, WAGO Alu-Plus érintkezőpasztával; 249-130 |
|---|---|
| Saját alumínium keresztmetszethatár | A termék saját csatlakozási tartományának felső határa 2,5 mm². Az általános alumíniumismertető 4 mm² /12 AWG értéke ezt nem növeli meg. |
| Alumínium áramterhelés; 2,5 mm² | 16 A; az alumínium kisebb vezetőképességéhez igazított érték |
| Általános alumínium családadat; 4 mm² | 22 A; a saját 2,5 mm² felső határon túli családadat, nem ennek a kapocsnak engedélyezett 4 mm² bekötése |
| Oxidréteg tisztítása | CAGE CLAMP alkalmazásakor először pengével tisztítsd meg az alumíniumvezetőt, majd azonnal csatlakoztasd az Alu-Plus pasztával megtöltött kapocspontba. |
| Paszta felvitele a vezetőre | Csatlakoztatás előtt az alumíniumvezető teljes felületére is felvihető WAGO Alu-Plus érintkezőpaszta. |
| Paszta gyári funkciói | Az összeszorításkor eltávolítja az oxidréteget, megakadályozza az újbóli oxidálódást és az alumínium/réz vezető közötti elektrolitikus korróziót azonos kapocsban; tartós korrózióvédelmet ad. |
Alkalmazási feltételek
| Azonos szint közösítése | Az azonos szinten elhelyezett dugaszolható rövidrezáró áthidalóval két egymás melletti háromemeletes sorkapocs közösíthető. |
|---|---|
| Háromemeletes kialakítás helyigénye | A bemutatott összehasonlításban a háromemeletes kialakítás 67%-kal kevesebb helyet foglal el a kalapsínen. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
