Wago 280-519 kétemeletes átmenő sorkapocs, 2,5 mm², CAGE CLAMP®, DIN 35 sínhez, szürke/szürke
RRP:1 130 Ft/db
1 053 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
932 Ft/db
nettó 734 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

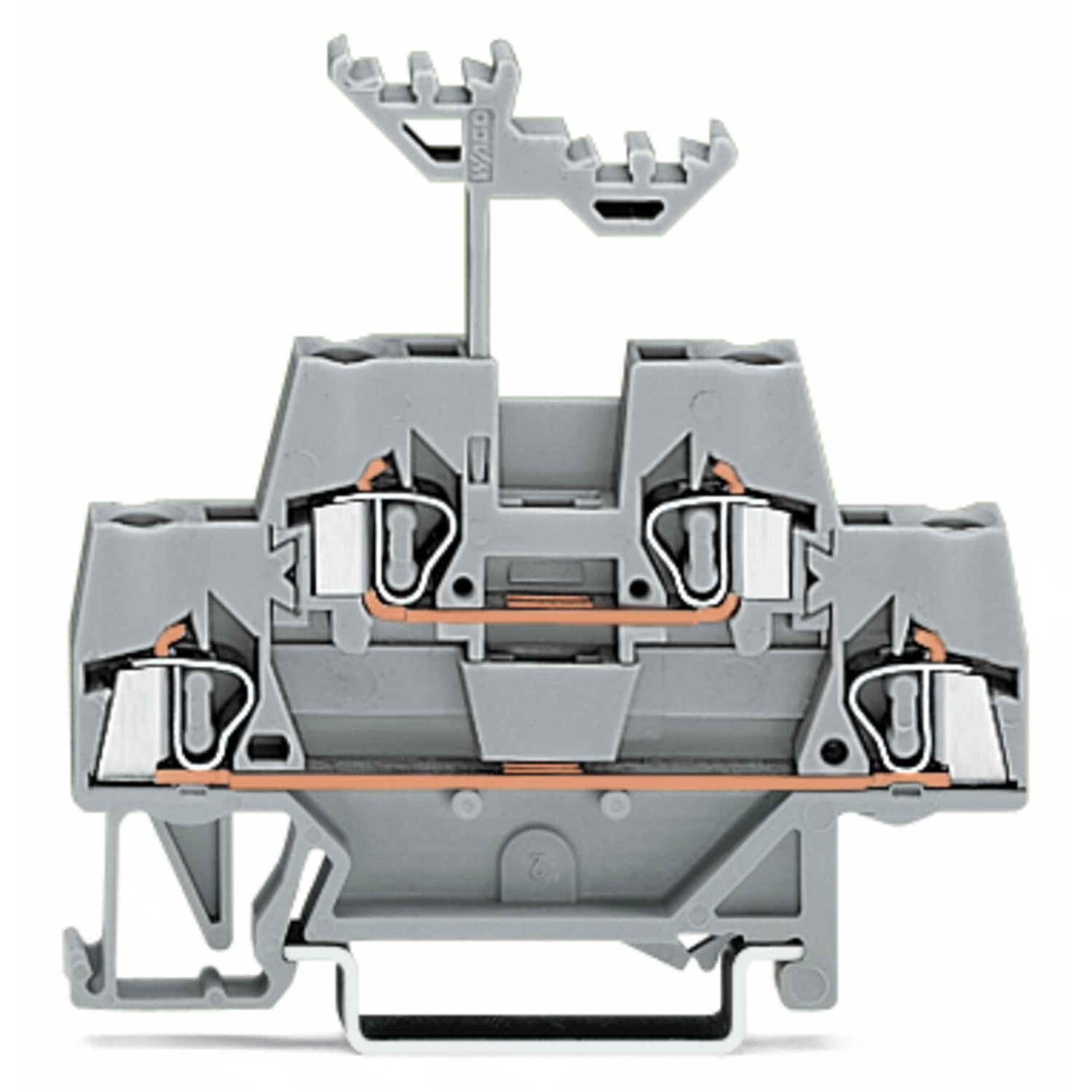

Kétemeletes sorkapocs, 280-as sorozat, CAGE CLAMP®. A Wago 280-519 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A kétemeletes sorkapocs átmenő sorkapocsként is használható. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Kezelőszerszámos működtetés. Biztonságos és gyors szerelés. 4 csatlakozási pont. Megfelelő megoldás minden vezetékezési feladathoz.
A Wago 280-519 kétemeletes átmenő sorkapocs CAGE CLAMP csatlakozással, 2,5 mm² névleges keresztmetszettel és DIN35-sínhez való kialakítással készül. A két szinten két független átmenő potenciál található; a kivitel szürke/szürke.
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 20 A |
| III/2 és II/2 feltételoszlop | Feszültség, impulzusfeszültség és áram helyén kötőjel. |
| Veszteségi teljesítmény potenciálonként | 0,532 W; a veszteségadat névleges árama 20 A. |
| Áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |

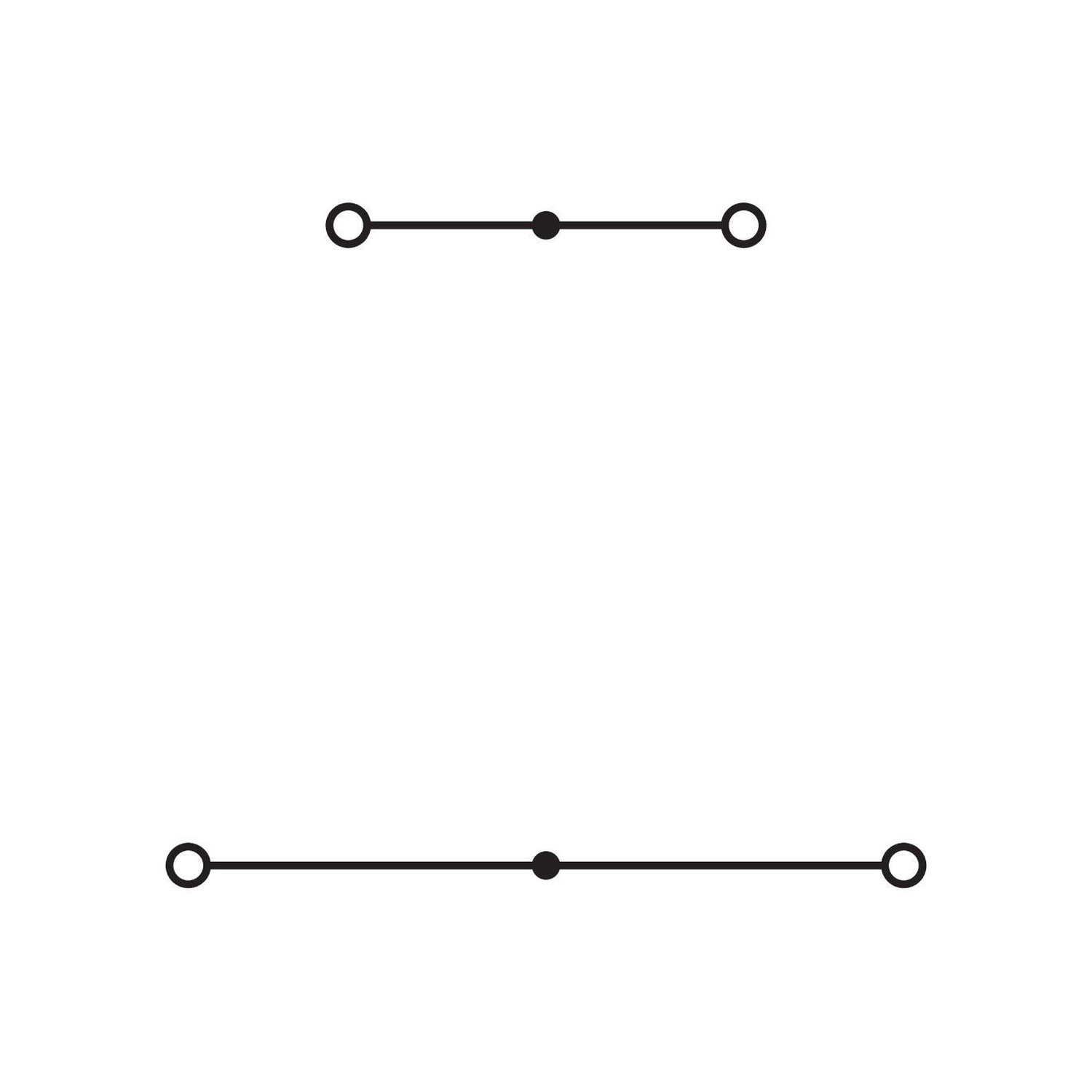

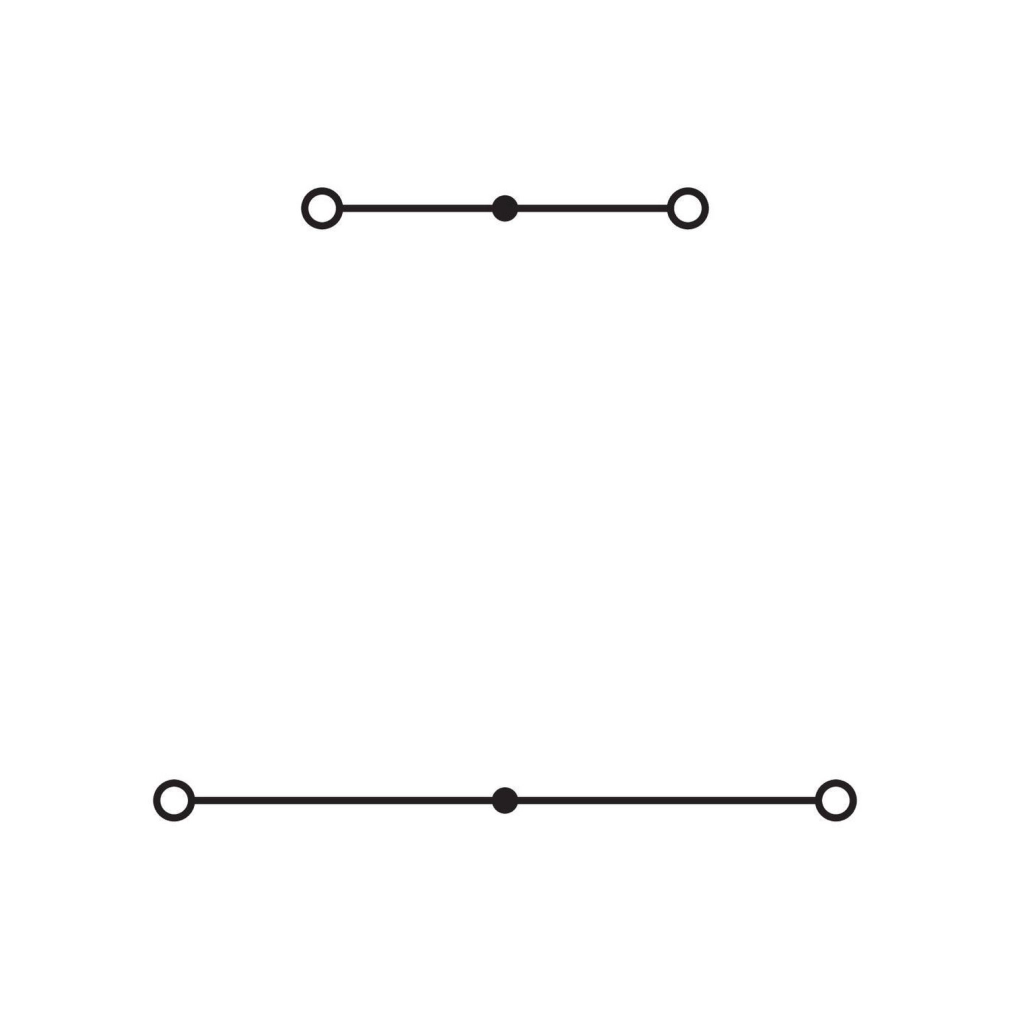

| Áramköri kialakítás | Két, egymástól független átmenő potenciál a két szinten. |
Vezetékek és csatlakoztatás
| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 2 |
| Szintek száma | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz; alumínium csak a külön megadott Alu-Plus feltételekkel. |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| 12 AWG vezeték feltétele | THHN, THWN |
Méretek, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 64 mm / 2,52 inch |
| Mélység a DIN kalapsín felső részétől | 58,5 mm / 2,303 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke/szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,17 MJ |
| Tömeg | 10,1 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Jelölési szint | Középső jelölés |
| DIN-sín mérete | DIN35 × 15 mm és DIN35 × 7,5 mm |

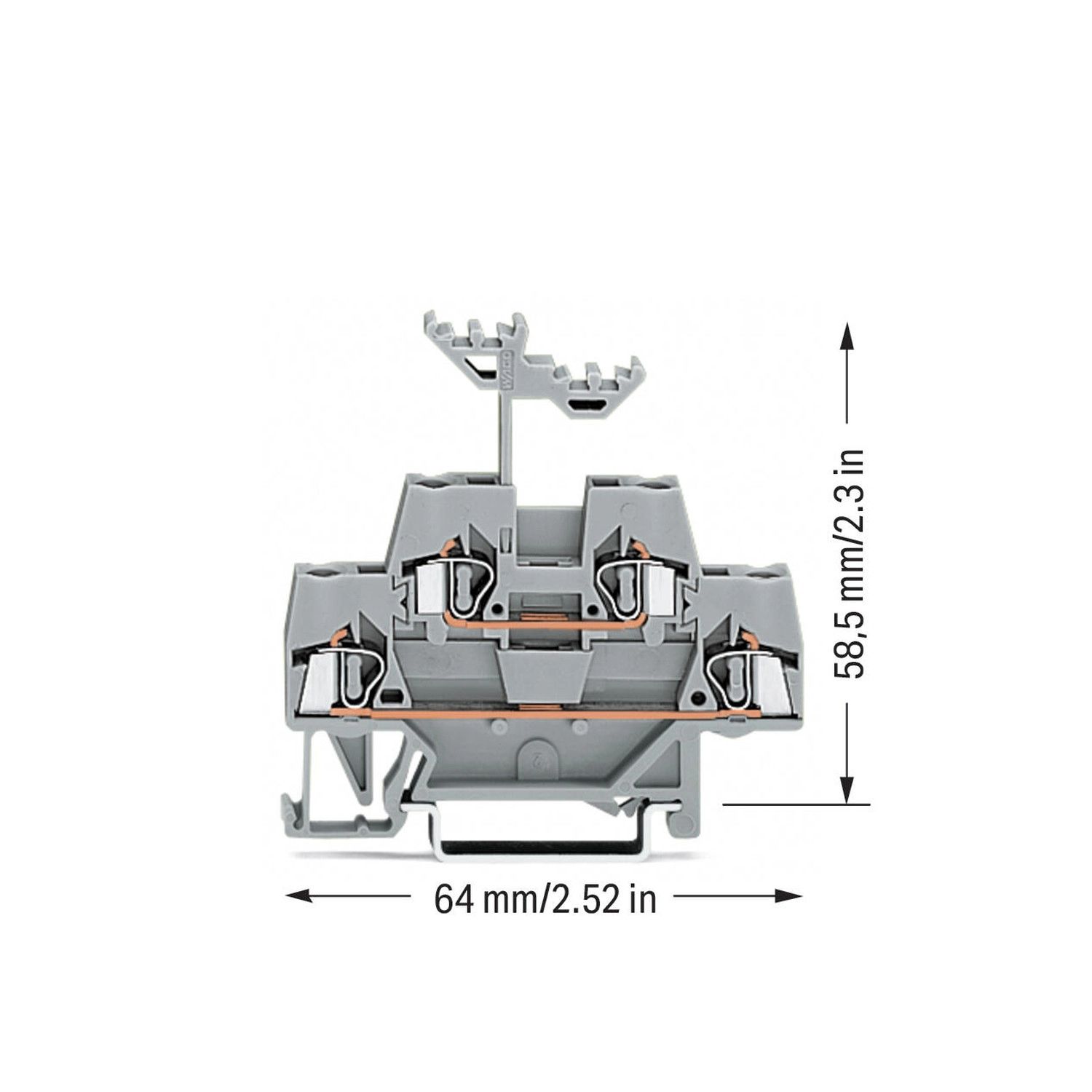

| Méretábra vízszintes mérete | 64 mm / 2,52 inch |
| Méretábra függőleges mérete | 58,5 mm / 2,3 inch |
Tanúsítványok és nyilatkozatok
| KEMA/KEUR – DEKRA | EN60947; 71-154769 |
|---|---|
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| CSA – DEKRA | C22.2; 1536071 |
| BV – Bureau Veritas | EN60947; 07436/G0 BV |
| UL – Underwriters Laboratories Inc. | UL1059; UL-US-L45172-6187116-11019891-1 |
| DNV GL | TAE00001V2 |
Kezelési feltételek
| Alumíniumvezeték feltétele | Tömör alumíniumvezetékhez Alu-Plus érintkezőpaszta, 249-130 szükséges. A családi megjegyzés legfeljebb 4 mm² / 12 AWG vezetékeket tárgyal; ennél a változatnál a saját bekötési határ legfeljebb 2,5 mm². |
|---|---|
| Érintkezőpaszta hatása | Összeszorításkor eltávolítja az oxidréteget, gátolja az újraoxidálódást, az egy kapocspontban találkozó réz- és alumíniumvezeték közötti elektrolitikus korróziót, és hosszú távú korrózióvédelmet ad. |
| CAGE CLAMP alumíniumvezeték előkészítése | Az alumíniumvezetéket először pengével meg kell tisztítani, majd azonnal az Alu-Plus pasztával megtöltött kapocspontba kell helyezni. |
| További pasztafelhordási lehetőség | Csatlakoztatás előtt az alumíniumvezeték teljes felületére is felvihető Alu-Plus érintkezőpaszta. |
| Alumínium családi áramfeltételek | A családi megjegyzés 2,5 mm² esetén 16 A, 4 mm² esetén 22 A értéket ad meg. Ennél a változatnál legfeljebb 2,5 mm² vezeték csatlakoztatható; a 4 mm²-es családi adat nem saját bekötési ajánlás. |
| DIN-sínre rögzítés | A sorkapcsot a DIN-sínre kell pattintani. A szerelvényből eltávolítás külön ábrázolt művelet. |
| Alsó szint kialakítása | Az alsó szint szélesebb a felsőnél, a könnyebb huzalozás érdekében. |
| Rugalmas jelölőtartó | A huzalozási szint fölötti jelölőtartó huzalozáskor vagy közösítéskor félretolható. Két, lépcsőzetesen eltolt WMB-jelölési szintje illeszkedik a sorkapocs szintjeihez. |
| Rövidrezáró áthidaló, 280-402 | Az áthidalót lefelé kell nyomni a teljes behelyezésig. |
| Függőleges áthidaló, 281-421 | A függőleges áthidalót lefelé kell nyomni a teljes behelyezésig. Függőleges és rövidrezáró áthidaló kombinálható. |
| Kétemeletes családi helyigénypélda | Az 5 mm széles kétemeletes sorkapocs a két szint miatt 2,5 mm effektív szélességet jelent potenciálonként. A családi összehasonlításban 50% helymegtakarítás szerepel; a példa 0,08–2,5 mm² / 28–14 AWG tartományt tárgyal. |
| Jelölés | WMB jelölőrendszerrel. |
| Kétszintes családi színpélda | A család azonos vagy eltérő színű szintekkel készülhet; ez a változat szürke/szürke. |
Szükséges kiegészítők
| 280-366 | Közbenső válaszlap; 1,1 mm vastag; narancssárga |
|---|---|
| 280-341 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
| 280-340 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 281-421 | Függőleges áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 249-141 | L-típusú vizsgálódugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 1,50 mm²; szürke |
| 249-142 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 1,50 mm²; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 249-130 | Alu-Plus érintkezőpaszta; a külön megadott alumíniumvezeték-feltételekhez. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csatlakozástechnikával készül?
CAGE CLAMP csatlakozással.
Mekkora a csupaszolási hossz?
8–9 mm.
Mekkora a szélessége?
5 mm / 0,197 inch
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-519
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
10 g/db
Cikkszám
4050821293583

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-519 kétemeletes átmenő sorkapocs, 2,5 mm², CAGE CLAMP®, DIN 35 sínhez, szürke/szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-519 |
| GTIN / EAN | 4050821293583 |
| Terméktípus | Kétemeletes átmenő sorkapocs |
Villamos adatok és feltételek
| Értékelési szabvány | IEC/EN60947-7-1 |
|---|---|
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 20 A |
| III/2 és II/2 feltételoszlop | Feszültség, impulzusfeszültség és áram helyén kötőjel. |
| Veszteségi teljesítmény potenciálonként | 0,532 W; a veszteségadat névleges árama 20 A. |
| Áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
| Áramköri kialakítás | Két, egymástól független átmenő potenciál a két szinten. |
Vezetékek és csatlakoztatás
| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 2 |
| Szintek száma | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz; alumínium csak a külön megadott Alu-Plus feltételekkel. |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| 12 AWG vezeték feltétele | THHN, THWN |
Méretek, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 64 mm / 2,52 inch |
| Mélység a DIN kalapsín felső részétől | 58,5 mm / 2,303 inch |
| Kialakítás | vízszintes típus |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke/szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,17 MJ |
| Tömeg | 10,1 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Jelölési szint | Középső jelölés |
| DIN-sín mérete | DIN35 × 15 mm és DIN35 × 7,5 mm |
| Méretábra vízszintes mérete | 64 mm / 2,52 inch |
| Méretábra függőleges mérete | 58,5 mm / 2,3 inch |
Tanúsítványok és nyilatkozatok
| KEMA/KEUR – DEKRA | EN60947; 71-154769 |
|---|---|
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| CSA – DEKRA | C22.2; 1536071 |
| BV – Bureau Veritas | EN60947; 07436/G0 BV |
| UL – Underwriters Laboratories Inc. | UL1059; UL-US-L45172-6187116-11019891-1 |
| DNV GL | TAE00001V2 |
Kezelési feltételek
| Alumíniumvezeték feltétele | Tömör alumíniumvezetékhez Alu-Plus érintkezőpaszta, 249-130 szükséges. A családi megjegyzés legfeljebb 4 mm² / 12 AWG vezetékeket tárgyal; ennél a változatnál a saját bekötési határ legfeljebb 2,5 mm². |
|---|---|
| Érintkezőpaszta hatása | Összeszorításkor eltávolítja az oxidréteget, gátolja az újraoxidálódást, az egy kapocspontban találkozó réz- és alumíniumvezeték közötti elektrolitikus korróziót, és hosszú távú korrózióvédelmet ad. |
| CAGE CLAMP alumíniumvezeték előkészítése | Az alumíniumvezetéket először pengével meg kell tisztítani, majd azonnal az Alu-Plus pasztával megtöltött kapocspontba kell helyezni. |
| További pasztafelhordási lehetőség | Csatlakoztatás előtt az alumíniumvezeték teljes felületére is felvihető Alu-Plus érintkezőpaszta. |
| Alumínium családi áramfeltételek | A családi megjegyzés 2,5 mm² esetén 16 A, 4 mm² esetén 22 A értéket ad meg. Ennél a változatnál legfeljebb 2,5 mm² vezeték csatlakoztatható; a 4 mm²-es családi adat nem saját bekötési ajánlás. |
| DIN-sínre rögzítés | A sorkapcsot a DIN-sínre kell pattintani. A szerelvényből eltávolítás külön ábrázolt művelet. |
| Alsó szint kialakítása | Az alsó szint szélesebb a felsőnél, a könnyebb huzalozás érdekében. |
| Rugalmas jelölőtartó | A huzalozási szint fölötti jelölőtartó huzalozáskor vagy közösítéskor félretolható. Két, lépcsőzetesen eltolt WMB-jelölési szintje illeszkedik a sorkapocs szintjeihez. |
| Rövidrezáró áthidaló, 280-402 | Az áthidalót lefelé kell nyomni a teljes behelyezésig. |
| Függőleges áthidaló, 281-421 | A függőleges áthidalót lefelé kell nyomni a teljes behelyezésig. Függőleges és rövidrezáró áthidaló kombinálható. |
| Kétemeletes családi helyigénypélda | Az 5 mm széles kétemeletes sorkapocs a két szint miatt 2,5 mm effektív szélességet jelent potenciálonként. A családi összehasonlításban 50% helymegtakarítás szerepel; a példa 0,08–2,5 mm² / 28–14 AWG tartományt tárgyal. |
| Jelölés | WMB jelölőrendszerrel. |
| Kétszintes családi színpélda | A család azonos vagy eltérő színű szintekkel készülhet; ez a változat szürke/szürke. |
Szükséges kiegészítők
| 280-366 | Közbenső válaszlap; 1,1 mm vastag; narancssárga |
|---|---|
| 280-341 | Vég- és válaszlap; 2.5 mm vastag; narancssárga |
| 280-340 | Vég- és válaszlap; 2.5 mm vastag; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-402 | Áthidaló; szigetelt; szürke |
| 280-409 | Áthidaló; szigetelt; szürke |
| 281-421 | Függőleges áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN60715-höz hasonló kivitel; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 249-141 | L-típusú vizsgálódugó; moduláris; rugós vezetékcsatlakozással; Középmodul; 1,50 mm²; szürke |
| 249-142 | L-típusú végmodul; moduláris; merev érintkezőlábbal; Lezárómodul; 1,50 mm²; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocshoz; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 709-154 | Burkolat; Típus 2; megfelelő borítás tartóhoz, típus 2; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; Típus 2; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
| 249-130 | Alu-Plus érintkezőpaszta; a külön megadott alumíniumvezeték-feltételekhez. |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-519 kétemeletes átmenő sorkapocs, 2,5 mm², CAGE CLAMP®, DIN 35 sínhez, szürke/szürke használati útmutató
Vezeték és csupaszolás
| Csatlakozási pontok száma | 4 |
|---|---|
| Potenciálok száma | 2 |
| Szintek száma | 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Vezeték anyaga | Réz; alumínium csak a külön megadott Alu-Plus feltételekkel. |
| Névleges keresztmetszet a megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| 12 AWG vezeték feltétele | THHN, THWN |
A vezetéket 8–9 mm hosszan csupaszold.
Alumíniumvezeték feltételei
| Alumíniumvezeték feltétele | Tömör alumíniumvezetékhez Alu-Plus érintkezőpaszta, 249-130 szükséges. A családi megjegyzés legfeljebb 4 mm² / 12 AWG vezetékeket tárgyal; ennél a változatnál a saját bekötési határ legfeljebb 2,5 mm². |
|---|---|
| Érintkezőpaszta hatása | Összeszorításkor eltávolítja az oxidréteget, gátolja az újraoxidálódást, az egy kapocspontban találkozó réz- és alumíniumvezeték közötti elektrolitikus korróziót, és hosszú távú korrózióvédelmet ad. |
| CAGE CLAMP alumíniumvezeték előkészítése | Az alumíniumvezetéket először pengével meg kell tisztítani, majd azonnal az Alu-Plus pasztával megtöltött kapocspontba kell helyezni. |
| További pasztafelhordási lehetőség | Csatlakoztatás előtt az alumíniumvezeték teljes felületére is felvihető Alu-Plus érintkezőpaszta. |
| Alumínium családi áramfeltételek | A családi megjegyzés 2,5 mm² esetén 16 A, 4 mm² esetén 22 A értéket ad meg. Ennél a változatnál legfeljebb 2,5 mm² vezeték csatlakoztatható; a 4 mm²-es családi adat nem saját bekötési ajánlás. |
Szerelés, közösítés és jelölés
| DIN-sínre rögzítés | A sorkapcsot a DIN-sínre kell pattintani. A szerelvényből eltávolítás külön ábrázolt művelet. |
|---|---|
| Alsó szint kialakítása | Az alsó szint szélesebb a felsőnél, a könnyebb huzalozás érdekében. |
| Rugalmas jelölőtartó | A huzalozási szint fölötti jelölőtartó huzalozáskor vagy közösítéskor félretolható. Két, lépcsőzetesen eltolt WMB-jelölési szintje illeszkedik a sorkapocs szintjeihez. |
| Rövidrezáró áthidaló, 280-402 | Az áthidalót lefelé kell nyomni a teljes behelyezésig. |
| Függőleges áthidaló, 281-421 | A függőleges áthidalót lefelé kell nyomni a teljes behelyezésig. Függőleges és rövidrezáró áthidaló kombinálható. |
| Kétemeletes családi helyigénypélda | Az 5 mm széles kétemeletes sorkapocs a két szint miatt 2,5 mm effektív szélességet jelent potenciálonként. A családi összehasonlításban 50% helymegtakarítás szerepel; a példa 0,08–2,5 mm² / 28–14 AWG tartományt tárgyal. |
| Jelölés | WMB jelölőrendszerrel. |
| Kétszintes családi színpélda | A család azonos vagy eltérő színű szintekkel készülhet; ez a változat szürke/szürke. |
