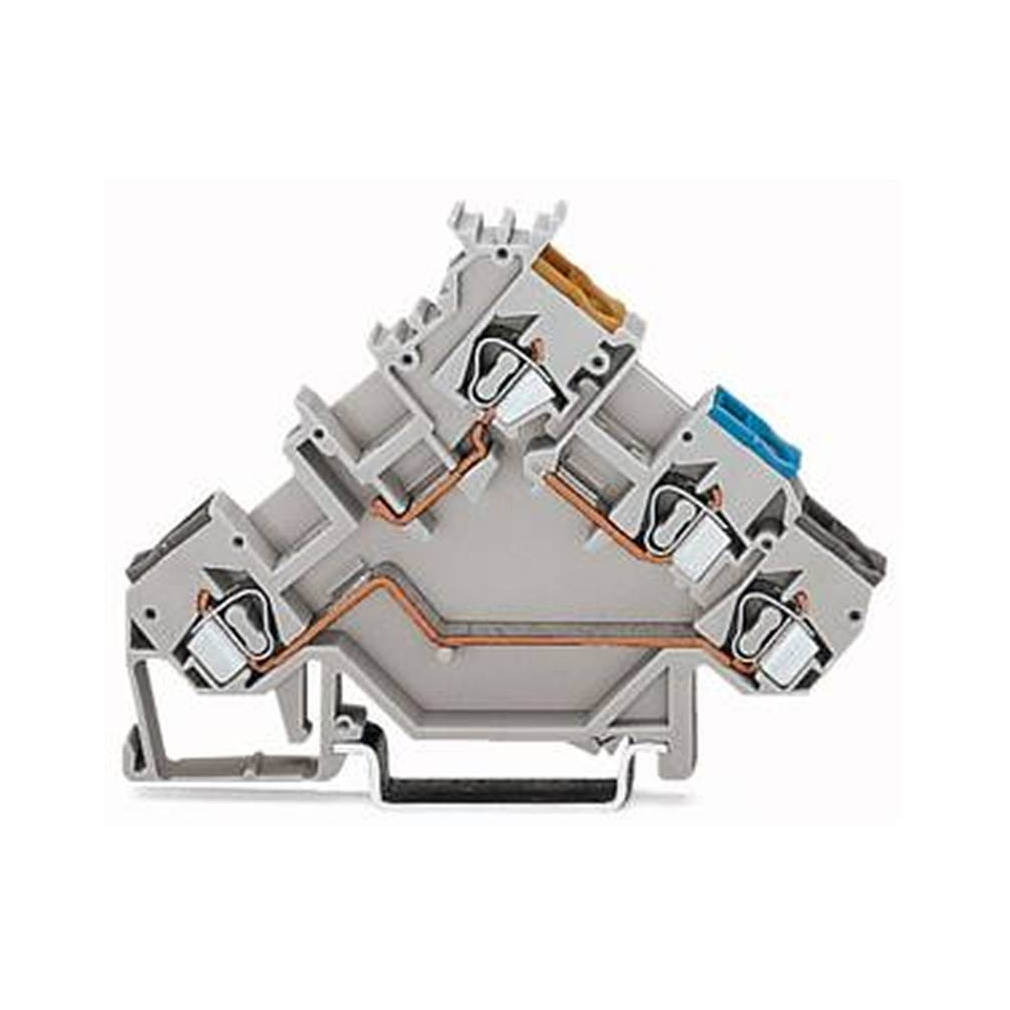

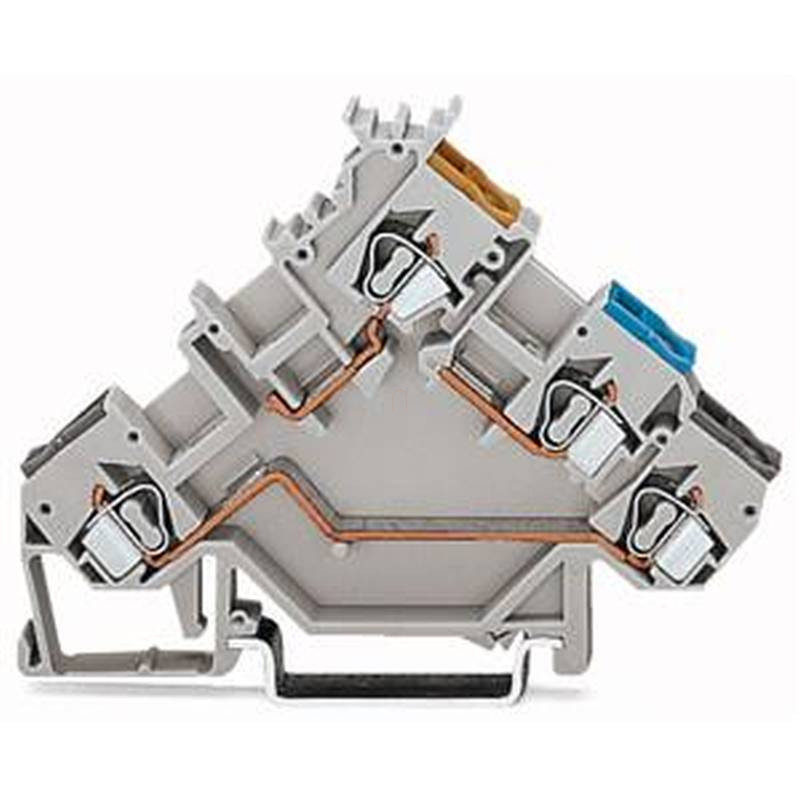

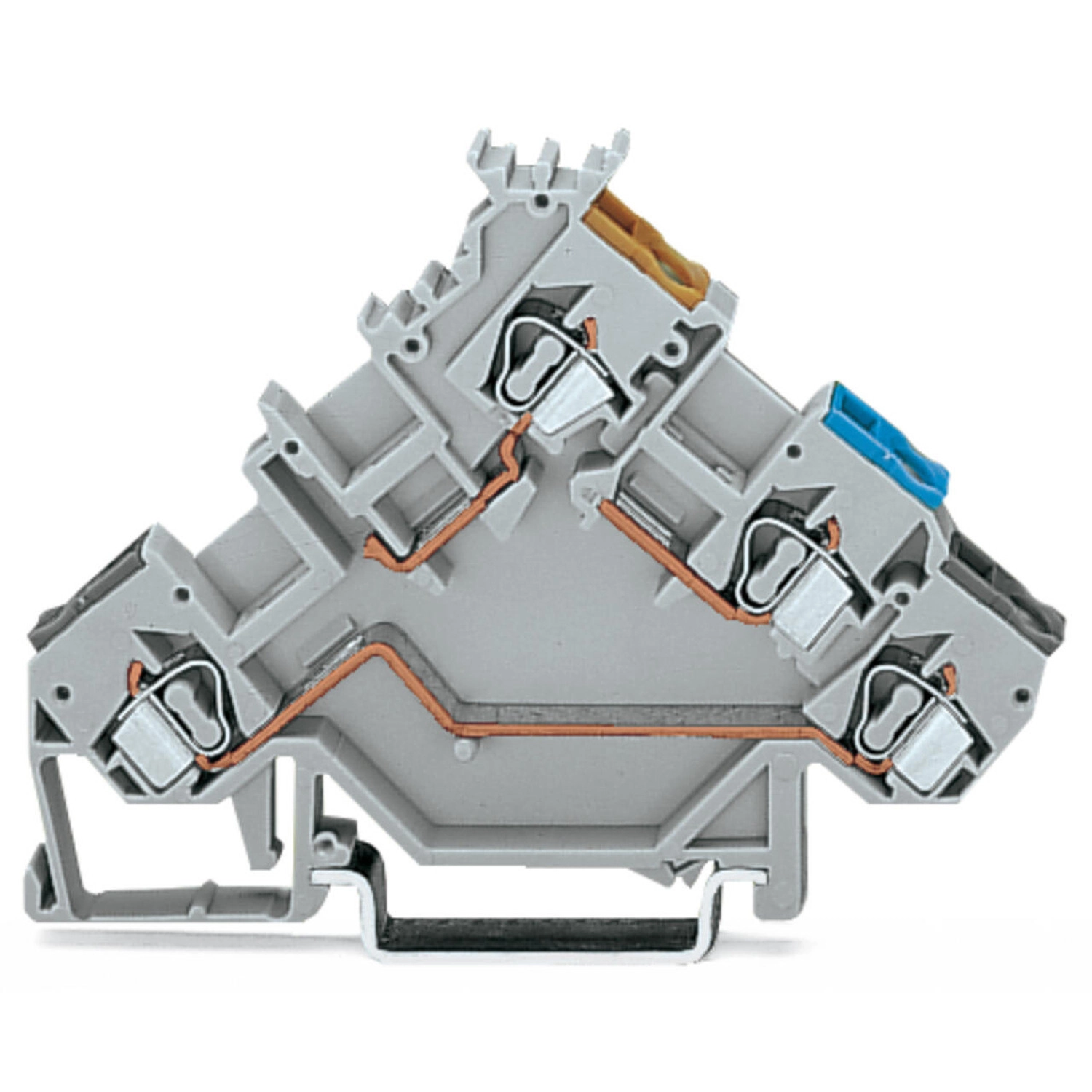

Wago 280-553 3 vezetékes érzékelő sorkapocs, színjelölt vezetőbemenettel, 2,5 mm², CAGE CLAMP®, szürke
RRP:1 543 Ft/db
1 435 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 270 Ft/db
nettó 1 000 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Érzékelősorkapocs, 280-as sorozat, kezelőszerszámos működtetés. A Wago 280-553 sorkapocs gyors, egyszerű és biztonságos vezetékcsatlakoztatást tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A termék sokoldalúan használható. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Tartósan biztonságos csatlakozások. Kezelőszerszámos működtetés. Kompakt méretek. 4 csatlakozási pont.
A Wago 280-553 szürke szenzor-sorkapocs háromvezetékes érzékelők csatlakoztatásához készült. CAGE CLAMP® csatlakozása 2,5 mm² névleges keresztmetszetű, a csupaszolási hossz 8–9 mm.
Villamos adatok
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 20 A |
|---|---|
| Veszteségi teljesítmény pólusonként | 0,532 W |
| A veszteségi adat névleges árama | 20 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok / potenciálok / szintek száma | 4 / 3 / 3 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Névleges keresztmetszet | 2,5 mm² |
| Vezeték anyaga | Réz; tömör alumínium kizárólag az alumínium-bekötés feltételeivel |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyagok és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 80 mm / 3,15 inch |
| Mélység a DIN kalapsín felső részétől | 55,5 mm / 2,185 inch |
| Kialakítás | döntött |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,162 MJ |
| Tömeg | 10,4 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |

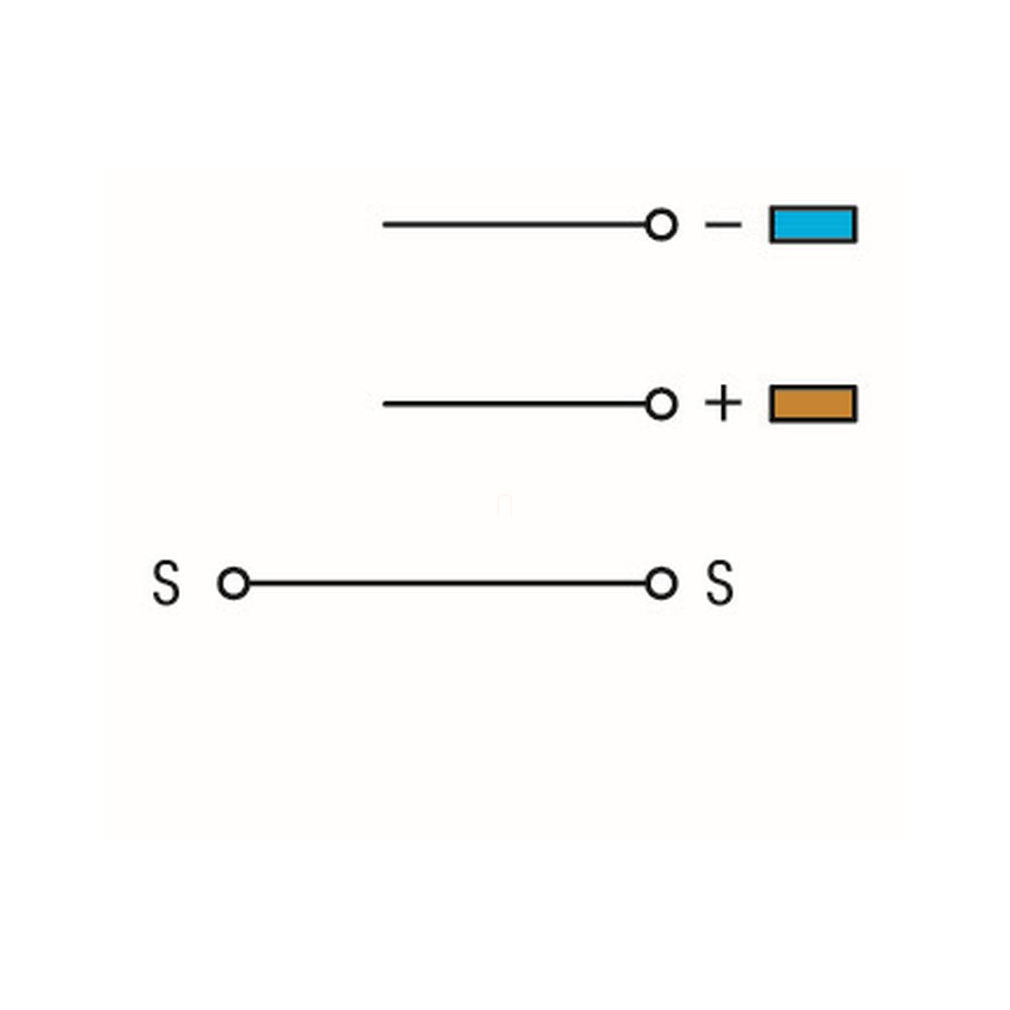

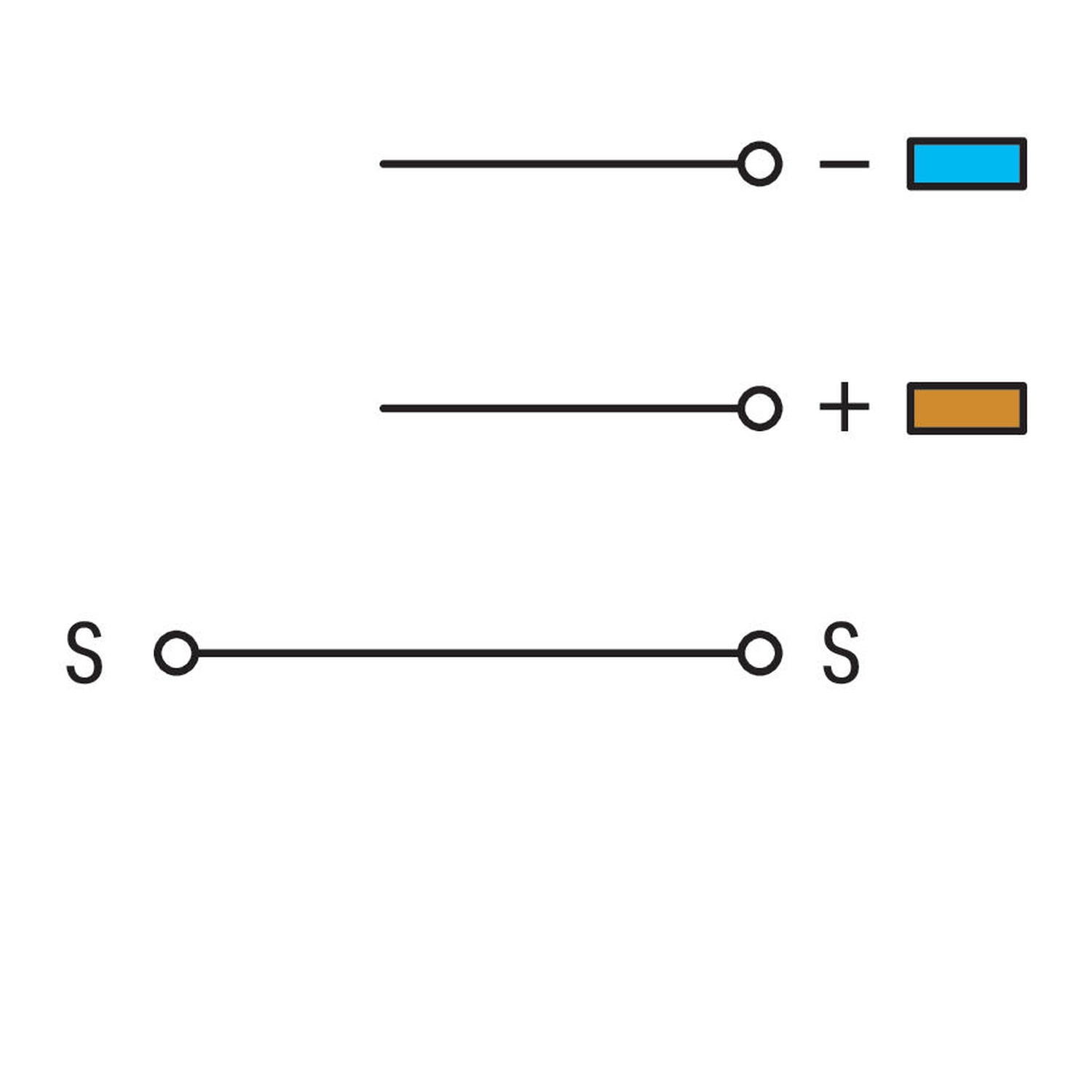

| Áramköri kialakítás | Külön pozitív és negatív vezető; az S jelű érintkezők között átmenő jelút. |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; 2160584.53 |
|---|---|
| UR – Underwriters Laboratories Inc. | UL1059; 20190731-E45172 |
| WAGO gyártói nyilatkozatok | EU és UK megfelelőségi nyilatkozat |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
Alumínium-bekötés feltételei
| Alumínium-bekötés anyagfeltétele | Tömör alumínium; WAGO Alu-Plus 249-130 érintkezőpasztával. |
|---|---|
| Rugós sorkapocscsalád alumínium-határa | Legfeljebb 4 mm² / 12 AWG, Alu-Plus pasztával. A jelen sorkapocs saját csatlakoztatási tartománya ettől függetlenül legfeljebb 2,5 mm². |
| Alu-Plus hatása | Az összeszorításkor eltávolítja az oxidréteget; megakadályozza az újbóli oxidációt és az alumínium–réz elektrolitikus korrózióját ugyanazon sorkapocsban; tartós korrózióvédelmet nyújt. |
| CAGE CLAMP alumínium-bekötés | Pengével tisztítsd meg a tömör alumíniumvezeték felületét, majd azonnal helyezd az Alu-Plus pasztával feltöltött kapocspontba. Bekötés előtt a teljes vezetékfelületre is felvihető a paszta. |
| Alumíniumvezeték csökkent vezetőképessége | A családi megadás 2,5 mm²-nél 16 A, 4 mm²-nél 22 A. A 4 mm²-es adat nagyobb családtagokra vonatkozik; nem bővíti a jelen termék 2,5 mm²-es csatlakoztatási határát. |
Gyártói kezelés és alkalmazás
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Eltávolítás a DIN-sínről | Először távolítsd el az áthidalási kontaktusokat, majd távolítsd el a sorkapcsot a DIN-sínről. |
| CAGE CLAMP vezetékbekötés | A vezeték behelyezése egyenes 210-720 vagy döntött 210-658 működtetőszerszámmal történik. |
| Rövidrezáró áthidaló behelyezése | A 280-402 áthidalót nyomd lefelé a teljes behelyezésig. |
| Ellenőrzés vizsgálóadapterrel | Banándugó és 209-170 vizsgálóadapter használható. |
| Közvetlen ellenőrzés | Feszültségmérővel közvetlenül az áramvezető sínen. |
| Minimális szerelési távolság, 40-es kábelcsatorna | A sorkapocs és a kábelcsatorna között mindkét oldalon legalább 20 mm. |
| Minimális szerelési távolság, 60-as kábelcsatorna | A sorkapocs és a kábelcsatorna között mindkét oldalon legalább 30 mm. |
| A szerelési ábra működtetőszerszámai | 210-720; 210-658; 210-657 |
| Jelölés | WMB jelölőrendszerrel. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Szükséges kiegészítők
| 280-321 | Vég- és válaszlap; 1 mm vastag; háromemeletes sorkapcsoknak; narancssárga |
|---|---|
| 280-319 | Vég- és válaszlap; 1 mm vastag; háromemeletes sorkapcsoknak; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-402 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-154 | Burkolat; 2-es típus; megfelelő burkolattartóhoz, 2-es típus; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; 2-es típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Milyen csatlakozástechnikával készül?
Működtetőszerszámos CAGE CLAMP® csatlakozással.
Mekkora a névleges keresztmetszete?
2,5 mm²; a tömör és finom elemi szálas vezeték saját tartománya 0,08–2,5 mm².
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
280-553
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
10,41 g/db
Cikkszám
4044918637138
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 280-553 3 vezetékes érzékelő sorkapocs, színjelölt vezetőbemenettel, 2,5 mm², CAGE CLAMP®, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 280-553 |
| GTIN / EAN | 4044918637138 |
| Terméktípus | Szenzor-sorkapocs |
Villamos adatok
| III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 20 A |
|---|---|
| Veszteségi teljesítmény pólusonként | 0,532 W |
| A veszteségi adat névleges árama | 20 A |
| Az áramfüggő veszteséghez tartozó ellenállás | 0,00133 Ω |
Vezetékcsatlakozás
| Csatlakozási pontok / potenciálok / szintek száma | 4 / 3 / 3 |
|---|---|
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszám |
| Névleges keresztmetszet | 2,5 mm² |
| Vezeték anyaga | Réz; tömör alumínium kizárólag az alumínium-bekötés feltételeivel |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyagok és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság | 80 mm / 3,15 inch |
| Mélység a DIN kalapsín felső részétől | 55,5 mm / 2,185 inch |
| Kialakítás | döntött |
| Rögzítés típusa | DIN 35 kalapsín |
| Jelölési szint | Középső jelölés |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,162 MJ |
| Tömeg | 10,4 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Áramköri kialakítás | Külön pozitív és negatív vezető; az S jelű érintkezők között átmenő jelút. |
Tanúsítványok és gyártói nyilatkozatok
| CCA – DEKRA Certification B.V. | EN60947; 2160584.53 |
|---|---|
| UR – Underwriters Laboratories Inc. | UL1059; 20190731-E45172 |
| WAGO gyártói nyilatkozatok | EU és UK megfelelőségi nyilatkozat |
| ABS – American Bureau of Shipping | EN60947; 24-0152298-PDA |
| DNV GL – Det Norske Veritas/Germanischer Lloyd | TAE00001V2 |
Alumínium-bekötés feltételei
| Alumínium-bekötés anyagfeltétele | Tömör alumínium; WAGO Alu-Plus 249-130 érintkezőpasztával. |
|---|---|
| Rugós sorkapocscsalád alumínium-határa | Legfeljebb 4 mm² / 12 AWG, Alu-Plus pasztával. A jelen sorkapocs saját csatlakoztatási tartománya ettől függetlenül legfeljebb 2,5 mm². |
| Alu-Plus hatása | Az összeszorításkor eltávolítja az oxidréteget; megakadályozza az újbóli oxidációt és az alumínium–réz elektrolitikus korrózióját ugyanazon sorkapocsban; tartós korrózióvédelmet nyújt. |
| CAGE CLAMP alumínium-bekötés | Pengével tisztítsd meg a tömör alumíniumvezeték felületét, majd azonnal helyezd az Alu-Plus pasztával feltöltött kapocspontba. Bekötés előtt a teljes vezetékfelületre is felvihető a paszta. |
| Alumíniumvezeték csökkent vezetőképessége | A családi megadás 2,5 mm²-nél 16 A, 4 mm²-nél 22 A. A 4 mm²-es adat nagyobb családtagokra vonatkozik; nem bővíti a jelen termék 2,5 mm²-es csatlakoztatási határát. |
Gyártói kezelés és alkalmazás
| DIN-sínre szerelés | Pattintsd a sorkapcsot a DIN-sínre. |
|---|---|
| Eltávolítás a DIN-sínről | Először távolítsd el az áthidalási kontaktusokat, majd távolítsd el a sorkapcsot a DIN-sínről. |
| CAGE CLAMP vezetékbekötés | A vezeték behelyezése egyenes 210-720 vagy döntött 210-658 működtetőszerszámmal történik. |
| Rövidrezáró áthidaló behelyezése | A 280-402 áthidalót nyomd lefelé a teljes behelyezésig. |
| Ellenőrzés vizsgálóadapterrel | Banándugó és 209-170 vizsgálóadapter használható. |
| Közvetlen ellenőrzés | Feszültségmérővel közvetlenül az áramvezető sínen. |
| Minimális szerelési távolság, 40-es kábelcsatorna | A sorkapocs és a kábelcsatorna között mindkét oldalon legalább 20 mm. |
| Minimális szerelési távolság, 60-as kábelcsatorna | A sorkapocs és a kábelcsatorna között mindkét oldalon legalább 30 mm. |
| A szerelési ábra működtetőszerszámai | 210-720; 210-658; 210-657 |
| Jelölés | WMB jelölőrendszerrel. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 1 (sínre szerelhető sorkapcsok) |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-28 |
| eCl@ss 9.0 | 27-14-11-28 |
| ETIM 9.0 | EC000900 |
| ETIM 10.0 | EC000900 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Szükséges kiegészítők
| 280-321 | Vég- és válaszlap; 1 mm vastag; háromemeletes sorkapcsoknak; narancssárga |
|---|---|
| 280-319 | Vég- és válaszlap; 1 mm vastag; háromemeletes sorkapcsoknak; szürke |
Opcionális kiegészítők
| 280-490 | Áthidaló; 10 irányú; szigetelt; szürke |
|---|---|
| 280-482 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-492 | Áthidaló; 2 irányú; szigetelt; szürke |
| 280-483 | Áthidaló; 3 irányú; szigetelt; szürke |
| 280-484 | Áthidaló; 4 irányú; szigetelt; szürke |
| 280-485 | Áthidaló; 5 irányú; szigetelt; szürke |
| 280-402 | Áthidaló; szigetelt; szürke |
| 780-452 | Lépcsőzetes áthidaló; 1-től 2-ig; szigetelt; szürke |
| 780-453 | Lépcsőzetes áthidaló; 1-től 3-ig; szigetelt; szürke |
| 780-454 | Lépcsőzetes áthidaló; 1-től 4-ig; szigetelt; szürke |
| 780-455 | Lépcsőzetes áthidaló; 1-től 5-ig; szigetelt; szürke |
| 780-456 | Lépcsőzetes áthidaló; 1-től 6-ig; szigetelt; szürke |
| 780-457 | Lépcsőzetes áthidaló; 1-től 7-ig; szigetelt; szürke |
| 780-458 | Lépcsőzetes áthidaló; 1-től 8-ig; szigetelt; szürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 709-110 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-111 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 709-112 | Vezetékközösítő lánc; 2,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 210-508 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítősín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítősín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítősín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 249-126 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; fekete |
| 249-123 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 180 mm hosszú; fekete |
| 249-127 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; fekete |
| 249-125 | Dugaszolható vezetékáthidaló; szigetelt; 60 mm hosszú; fekete |
| 209-170 | Vizsgálóadapter; 8,3 mm széles; ellenőrződugó 4 mm Ø; megfelelő 1,5 mm² … 10 mm² sorkapocshoz; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-301 | Érvéghüvely; hüvely 0,25 mm² / AWG 24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; DIN46228-4/09.90 szerint; fehér |
| 216-101 | Érvéghüvely; hüvely 0,5 mm² / AWG 22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektro-ón lemez; fekete |
| 210-658 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; döntött; rövid; többszínű |
| 210-657 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; rövid; többszínű |
| 210-720 | Működtetőszerszám; penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-115/000-024 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-115/000-006 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-115/000-012 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-115/000-002 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-115/000-007 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-115/000-017 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 2009-115/000-023 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501/000-024 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 793-5501/000-006 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 793-5501/000-012 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 793-5501/000-005 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 793-5501/000-002 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 793-5501/000-007 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 793-5501/000-017 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; világoszöld |
| 793-5501/000-023 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 793-501/000-024 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 793-501/000-006 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 793-501/000-012 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 793-501/000-005 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 793-501/000-002 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 793-501/000-007 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 793-501/000-017 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 793-501/000-023 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 709-154 | Burkolat; 2-es típus; megfelelő burkolattartóhoz, 2-es típus; 1 m hosszú; átlátszó |
| 709-168 | Burkolattartó; 2-es típus; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 283-tól 285-ig-sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 279-től 281-ig sorozatok kétemeletes és háromemeletes sorkapcsainak; megfelelő a 780-tól a 785-ig, 775, 776 és 777-es sorozat TOPJOB® sínre rögzíthető sorkapcsaihoz; megfelelő a 280-as sorozat érzékelő és beavatkozó sorkapcsaihoz; megfelelő a 282-es sorozat bontó/vizsgáló sorkapcsaihoz, transzformátor áramkörökhöz; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.30. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 280-553 3 vezetékes érzékelő sorkapocs, színjelölt vezetőbemenettel, 2,5 mm², CAGE CLAMP®, szürke használati útmutató
Vezeték és csupaszolás
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| 12 AWG vezeték feltétele | THHN vagy THWN |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
Alumíniumvezeték feltételei
| Alumínium-bekötés anyagfeltétele | Tömör alumínium; WAGO Alu-Plus 249-130 érintkezőpasztával. |
|---|---|
| Rugós sorkapocscsalád alumínium-határa | Legfeljebb 4 mm² / 12 AWG, Alu-Plus pasztával. A jelen sorkapocs saját csatlakoztatási tartománya ettől függetlenül legfeljebb 2,5 mm². |
| Alu-Plus hatása | Az összeszorításkor eltávolítja az oxidréteget; megakadályozza az újbóli oxidációt és az alumínium–réz elektrolitikus korrózióját ugyanazon sorkapocsban; tartós korrózióvédelmet nyújt. |
| CAGE CLAMP alumínium-bekötés | Pengével tisztítsd meg a tömör alumíniumvezeték felületét, majd azonnal helyezd az Alu-Plus pasztával feltöltött kapocspontba. Bekötés előtt a teljes vezetékfelületre is felvihető a paszta. |
| Alumíniumvezeték csökkent vezetőképessége | A családi megadás 2,5 mm²-nél 16 A, 4 mm²-nél 22 A. A 4 mm²-es adat nagyobb családtagokra vonatkozik; nem bővíti a jelen termék 2,5 mm²-es csatlakoztatási határát. |
DIN-sínre szerelés
Pattintsd a sorkapcsot a DIN-sínre.
Eltávolítás a DIN-sínről
Először távolítsd el az áthidalási kontaktusokat, majd távolítsd el a sorkapcsot a DIN-sínről.
CAGE CLAMP vezetékbekötés
A vezeték behelyezése egyenes 210-720 vagy döntött 210-658 működtetőszerszámmal történik.
Rövidrezáró áthidaló behelyezése
A 280-402 áthidalót nyomd lefelé a teljes behelyezésig.
Ellenőrzés vizsgálóadapterrel
Banándugó és 209-170 vizsgálóadapter használható.
Közvetlen ellenőrzés
Feszültségmérővel közvetlenül az áramvezető sínen.
Minimális szerelési távolság, 40-es kábelcsatorna
A sorkapocs és a kábelcsatorna között mindkét oldalon legalább 20 mm.
Minimális szerelési távolság, 60-as kábelcsatorna
A sorkapocs és a kábelcsatorna között mindkét oldalon legalább 30 mm.
A szerelési ábra működtetőszerszámai
Jelölés
WMB jelölőrendszerrel.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
