Wago 2200-1201 2 vezetékes nyomógombos átmenő sorkapocs, 1 mm², Push-in CAGE CLAMP, vizsgálóporttal, DIN 35 × 15 és 35 × 7,5, szürke
RRP:288 Ft/db
285 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
249 Ft/db
nettó 196 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

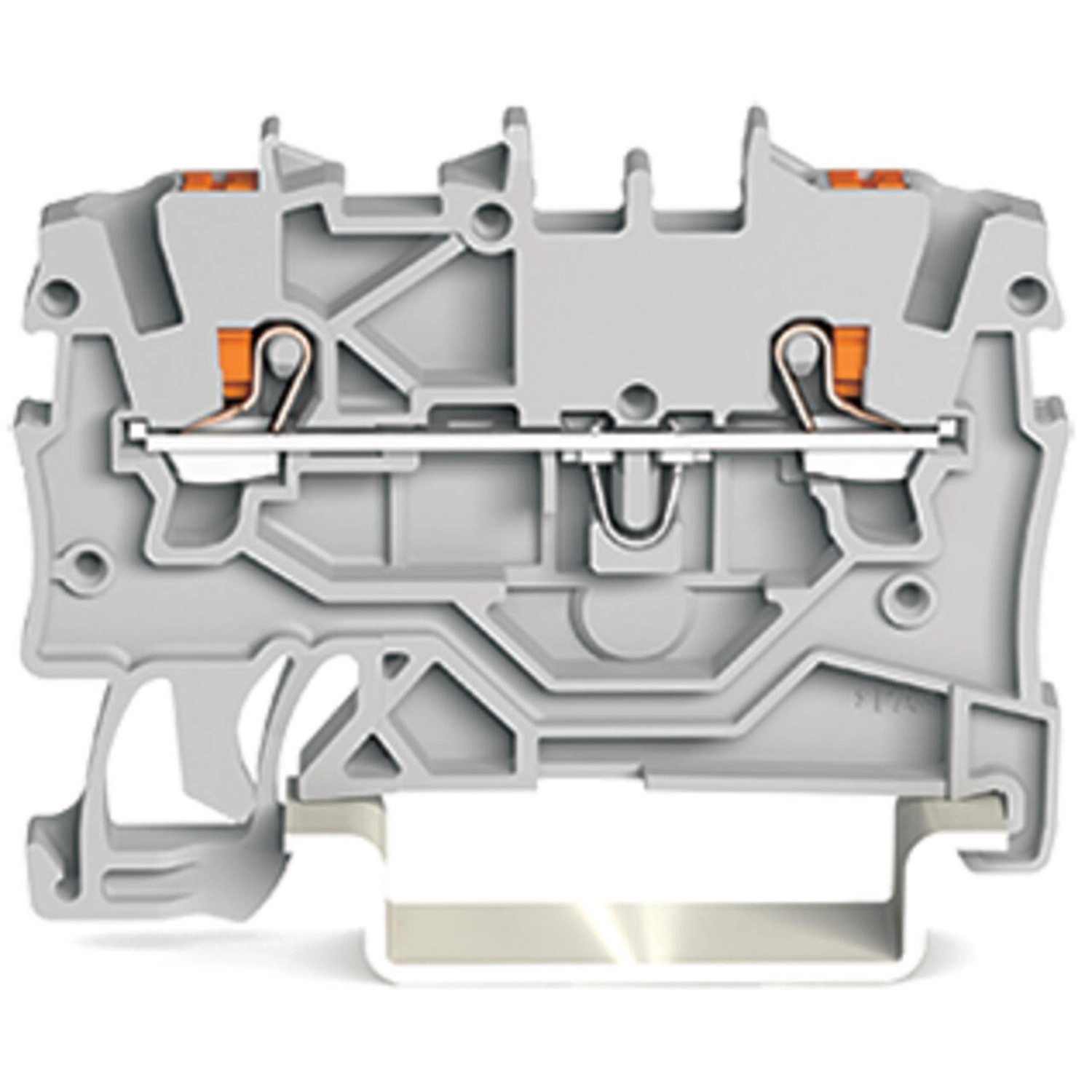

Átmenő sorkapocs, 2200-es sorozat, szürke. A Wago 2200-1201 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 3,5 × 48,5 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm². Megfelelő csatlakozás minden vezetőtípushoz a Push-in CAGE CLAMP® technológiának köszönhetően. A sínre szerelhető átmenő sorkapocs nyomógombbal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozásokat kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Egyetlen sínre szerelhető sorkapocsrendszerrel a világ bármely pontján és bármely alkalmazásban dolgozhat. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Megfelelő megoldás minden vezetékezési feladathoz. Nyomógombos működtetés. Meghatározott Ex alkalmazásokhoz alkalmas. Szerelésre kész, azonnal használható.
A Wago 2200-1201 szürke kétvezetékes átmenő sorkapocs nyomógombos Push-in CAGE CLAMP csatlakozással, 1 mm² névleges keresztmetszettel és vizsgálóporttal készült. Két csatlakozási pontja egy közös potenciált alkot. DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínhez használható, oldalsó és középső jelöléssel. A 3,5 mm szélesség és a 9–11 mm-es csupaszolási hossz a megfelelő elrendezés és vezetékelőkészítés kiválasztását segíti.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 13,5 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél, III/3 | 17,5 A |
| III/2 és II/2 kategória | A feszültség-, impulzusfeszültség-, névlegesáram- és maximális keresztmetszethez tartozó áramértékek helyén – szerepel. |
| UL 1059; B és C felhasználási csoport | 600 V; 10 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 10 A, mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 13 A |
| Ex e II névleges áram áthidalóval | 12 A |
| Robbanásvédelmi kiértékelés | ATEX: PTB 18 ATEX 1004 U / IECEx: PTB 18.0010U (Ex eb IIC Gb) |
| Veszteségi teljesítmény potenciálonként | 0,7711 W |
| A veszteségi adat névleges árama | 18 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Nyomógomb |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 3,5 mm / 0,138 inch |
|---|---|
| Magasság | 48,5 mm / 1,909 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Szürke |
| Működtető színe | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,09 MJ |
| Tömeg | 3,7 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |

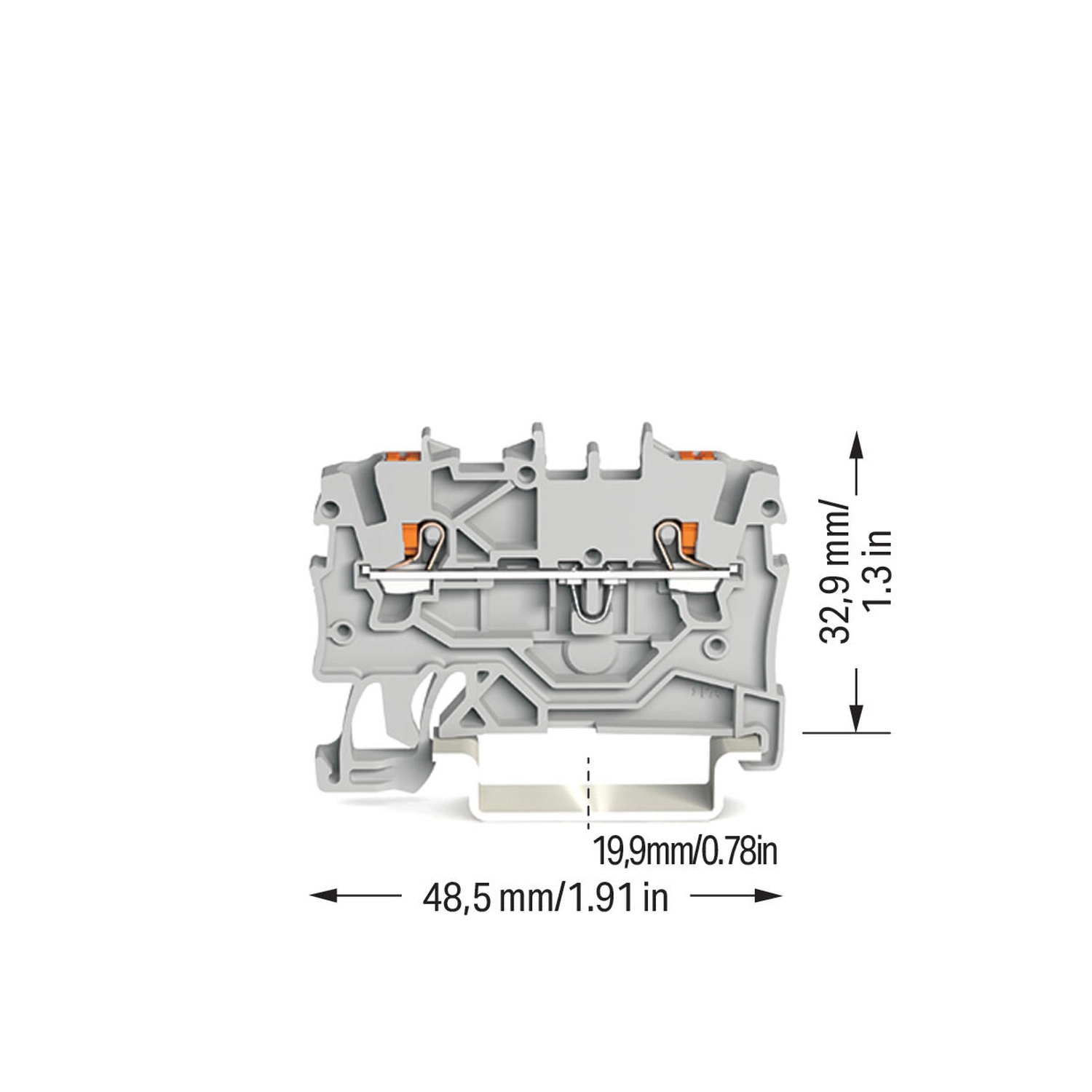

| Méretábra vízszintes teljes mérete | 48,5 mm / 1,91 inch |
| Méretábra részmérete | 19,9 mm / 0,78 inch |
| Méretábra függőleges mérete | 32,9 mm / 1,3 inch |

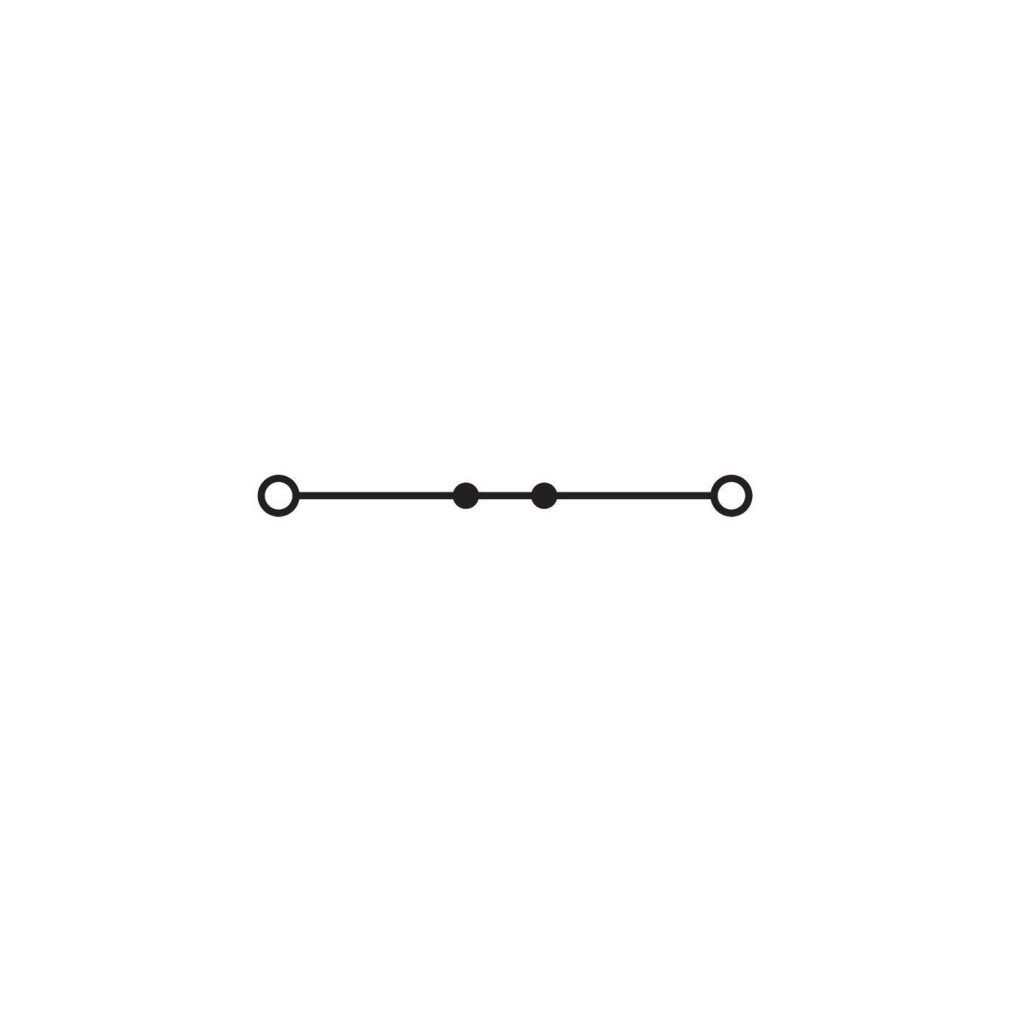

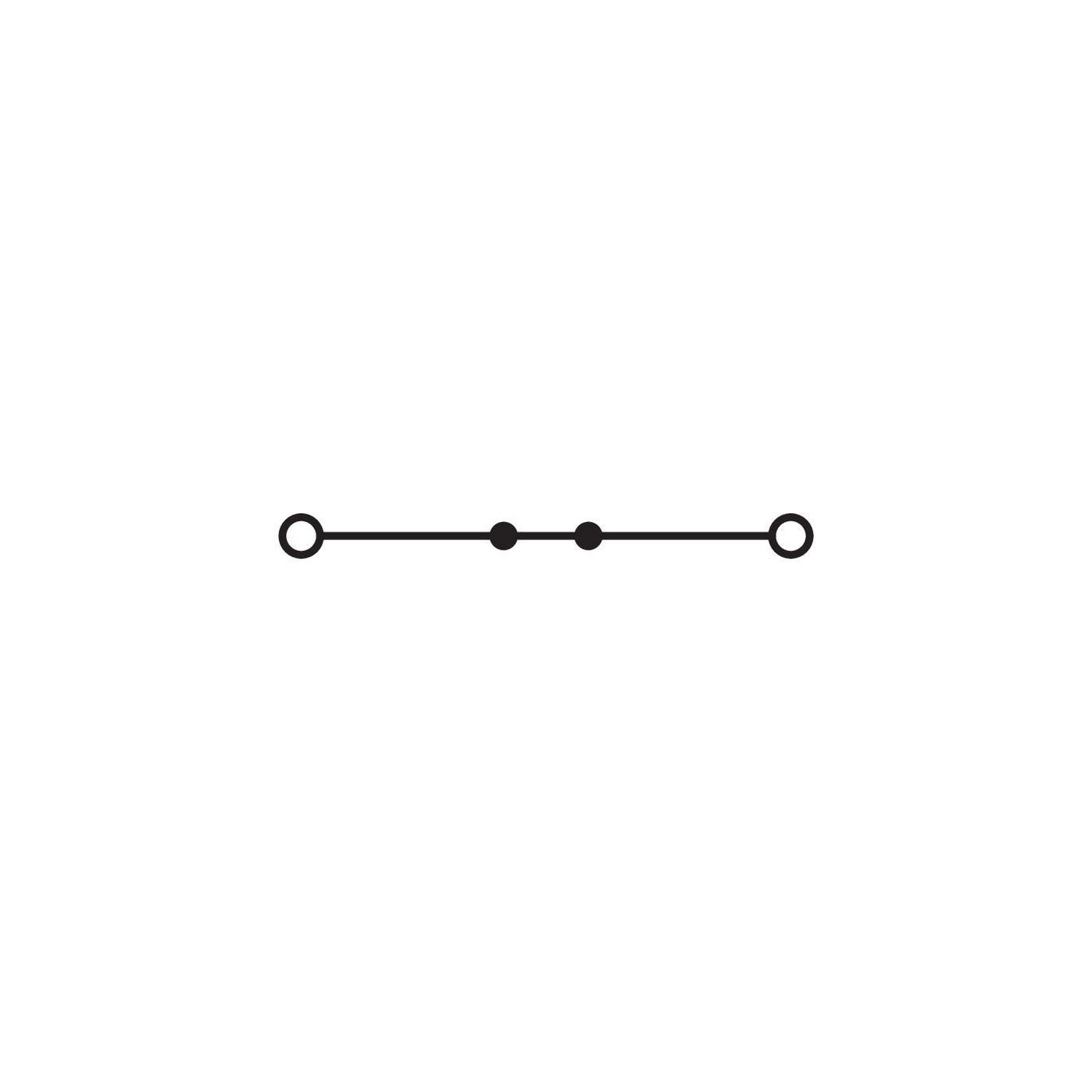

| Áramköri kapcsolat | Két csatlakozási pont, egy közös potenciálú átmenő kapcsolat; az ábrán folyamatos összekötés. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Egyedi alkalmazási és adateltérési feltételek
| Áramadatok eltérő feltételei | A 13,5 A az IEC/EN szerinti III/3 névleges adat, a 17,5 A a legnagyobb vezeték-keresztmetszethez tartozik. Az Ex e II 13 A, áthidalóval 12 A. A veszteségi teljesítményhez külön 18 A szerepel; ez nem új névleges áram. |
|---|---|
| ATEX azonosítók eltérése | A robbanásvédelmi kiértékelés PTB 18 ATEX 1004 U azonosítót, a jóváhagyási táblázat PTB 18 ATEX 1003 U azonosítót ad meg. Az eltérő azonosítók nem vonhatók össze; robbanásveszélyes alkalmazásnál a konkrét beépítésre érvényes hivatalos tanúsítvány és előírás tisztázása szükséges. |
| Ex alkalmazás hatóköre | Az itt külön felsorolt 550 V, 13 A és 12 A Ex e II adatok; nem Ex i bemeneti biztonsági paraméterek. A robbanásveszélyes térre vonatkozó további gyártói előírások a Technical Section / Technical Explications dokumentumban találhatók. |
| Méretadatok hatóköre | A méretábra teljes vízszintes mérete 48,5 mm, részmérete 19,9 mm; a táblázat magassága 48,5 mm és mélysége 39,5 mm. A rajzméretek és a táblázati tengelymegnevezések külön szerepelnek; a részméretnek nincs megnevezett funkciója. |
| Érvéghüvelyes vezeték határa és tartozék | A saját szigetelt érvéghüvelyes tartomány felső határa 0,75 mm². Az opcionális tartozéklistában a 216-243 1 mm²-es érvéghüvelyként szerepel; a felsorolás nem bővíti a sorkapocs érvéghüvelyes csatlakozási tartományát. |
| Vizsgálati csatlakozások különbsége | A közvetlen vizsgálati példa 2 mm átmérőjű vizsgálódugót és legfeljebb 42 V-ot ad meg. A 2009-174 tartozék külön 4 mm-es vizsgálódugóhoz való adapter; ez nem a közvetlen vizsgálóport átmérője. |
| Burkolattartó termékfelsorolása | A 709-169 az opcionális listában szerepel; saját tartozékleírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. E felsorolás nem módosítja a sorkapocs 2200-as sorozatazonosítóját. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL 8026 |
|---|---|
| CSA | CSA Group; C22.2; 70173737 |
| cURus | Underwriters Laboratories Inc.; UL 1059; E45172 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-134795 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Z00004402.000 |
| ABS | American Bureau of Shipping; 24-0095985-PDA |
| BV | Bureau Veritas S.A.; IEC 60947; 58186/A0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00003JT |
| LR | Lloyds Register; 19/20050 |
| PRS | Polski Rejestr Statków; TAE00003JT |
| AEx | Underwriters Laboratories Inc.; UL 60079; E185892 (AEx eb IIC, illetve Ex eb IIC) |
| ATEX jóváhagyás | Physikalisch Technische Bundesanstalt; EN IEC 60079-0; PTB 18 ATEX 1003 U |
| CCC | CQST/CNEx; GB/T 3836.3; 2020312313000166 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt; IEC 60079; IECEx PTB 18.0010U (Ex eb IIC Gb és Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 23.1452 U |
Szükséges kiegészítők
