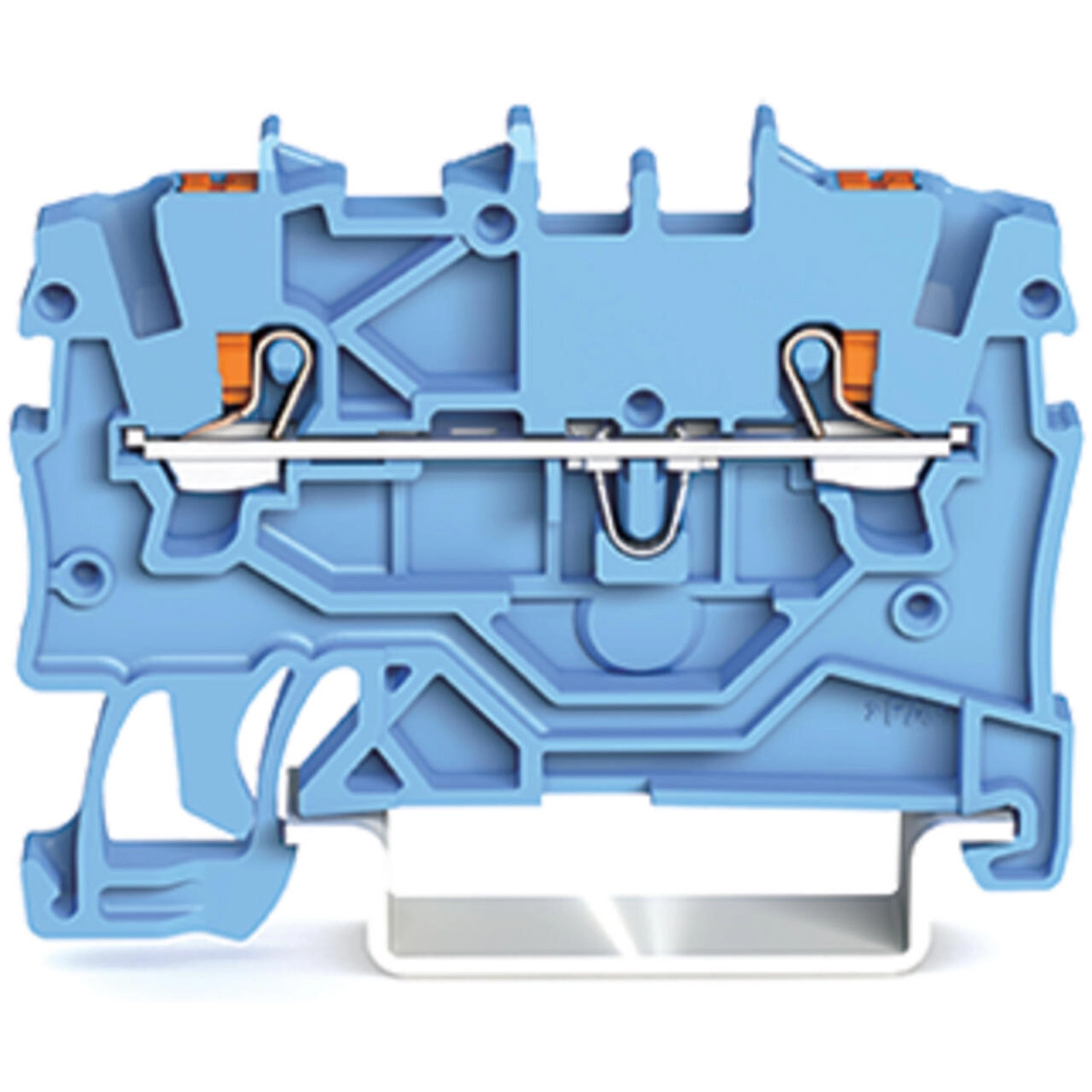

Átmenő sorkapocs, 2200-es sorozat, kék. A Wago 2200-1204 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 9–11 mm csupaszítási hosszt kell alkalmazni. Az átmenő sorkapcsok ipari és épületvillamossági alkalmazásokban egyaránt használhatók a vezetők gyors és biztonságos csatlakoztatására. Hagyományos átmenő vezetékezésre és potenciálelosztásra alkalmas változatok állnak rendelkezésre. A termék vezetékcsatlakozó kapcsokkal és Push-in CAGE CLAMP® csatlakozástechnikával rendelkezik. A Push-in CAGE CLAMP® univerzális csatlakozási megoldás minden vezetőtípushoz. A tömör és az érvéghüvelyezett finomsodratú vezetők közvetlenül, szerszám nélkül betolhatók a szorítóhelyre. Méretei: 3,5 × 48,5 × 39,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,14–1,5 mm². Megfelelő csatlakozás minden vezetőtípushoz a Push-in CAGE CLAMP® technológiának köszönhetően. A sínre szerelhető átmenő sorkapocs nyomógombbal működtethető. A TOPJOB® S sínre szerelhető sorkapcsok biztonságos villamos csatlakozásokat kínálnak különböző ipari alkalmazásokban és korszerű épületvillamossági szerelésekben. Minden alkalmazáshoz megfelelő megoldást kínálnak: karos, nyomógombos vagy működtetőnyílásos változatot. A termék meghatározott Ex alkalmazásokhoz készült; a részleteket a termék adatlapja tartalmazza. Nyomógombos működtetés. Megfelelő megoldás minden vezetékezési feladathoz. Meghatározott Ex alkalmazásokhoz alkalmas. Tartósan biztonságos csatlakozások.
A Wago 2200-1204 kék kétvezetékes átmenő sorkapocs nyomógombos Push-in CAGE CLAMP csatlakozással, 1 mm² névleges keresztmetszettel és vizsgálóporttal készült. Két csatlakozási pontja egy közös potenciált alkot. DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínhez használható, oldalsó és középső jelöléssel. A 3,5 mm szélesség és a 9–11 mm-es csupaszolási hossz a megfelelő elrendezés és vezetékelőkészítés kiválasztását segíti.
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 13,5 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél, III/3 | 17,5 A |
| III/2 és II/2 kategória | A feszültség-, impulzusfeszültség-, névlegesáram- és maximális keresztmetszethez tartozó áramértékek helyén – szerepel. |
| UL 1059; B és C felhasználási csoport | 600 V; 10 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 10 A, mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 13 A |
| Ex e II névleges áram áthidalóval | 12 A |
| Robbanásvédelmi kiértékelés | ATEX: PTB 18 ATEX 1004 U / IECEx: PTB 18.0010U (Ex eb IIC Gb) |
| Veszteségi teljesítmény potenciálonként | 0,7711 W |
| A veszteségi adat névleges árama | 18 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Nyomógomb |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet

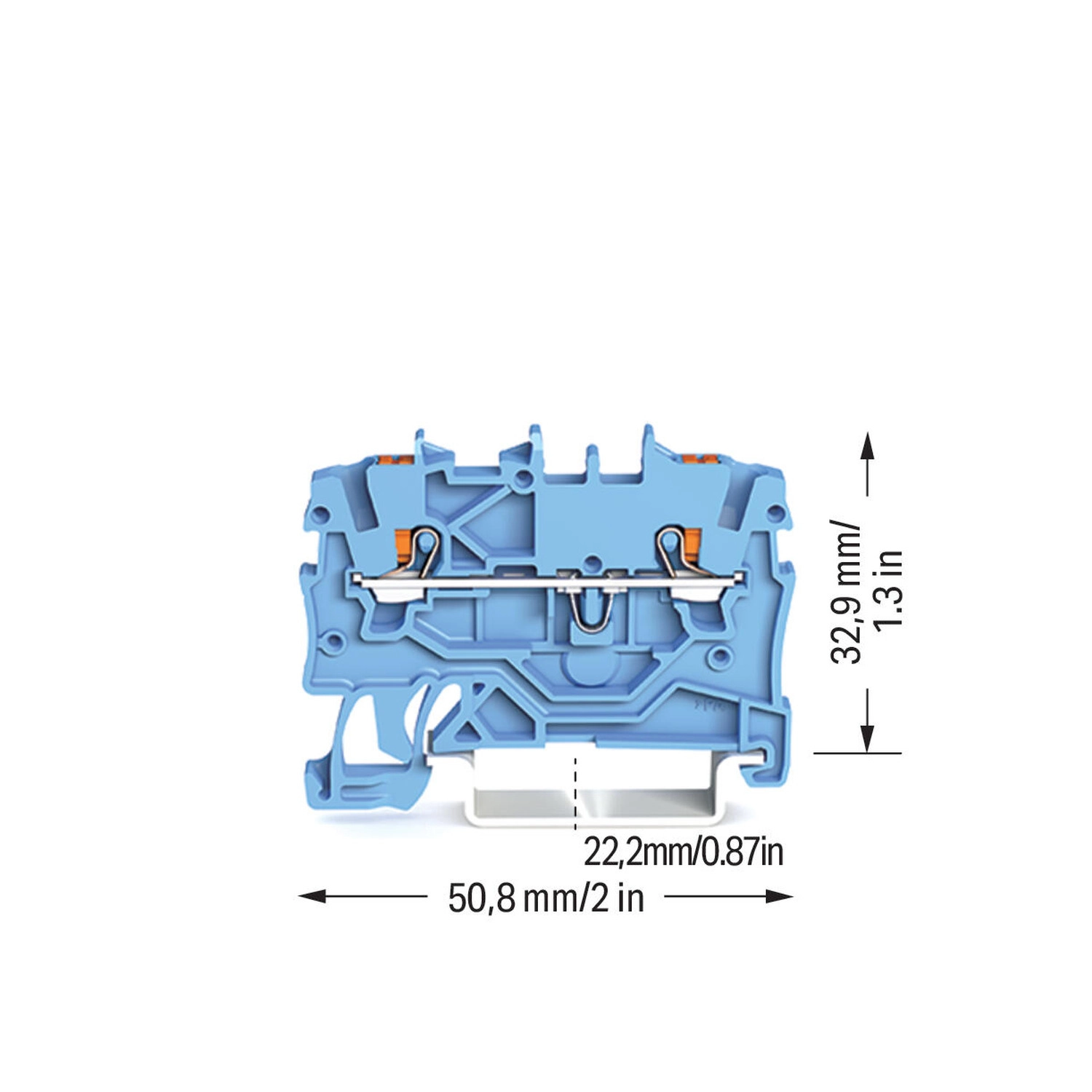

| Szélesség | 3,5 mm / 0,138 inch |
|---|---|
| Magasság | 48,5 mm / 1,909 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Kék |
| Működtető színe | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,086 MJ |
| Tömeg | 3,5 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Méretábra vízszintes teljes mérete | 50,8 mm / 2 inch |
| Méretábra részmérete | 22,2 mm / 0,87 inch |
| Méretábra függőleges mérete | 32,9 mm / 1,3 inch |

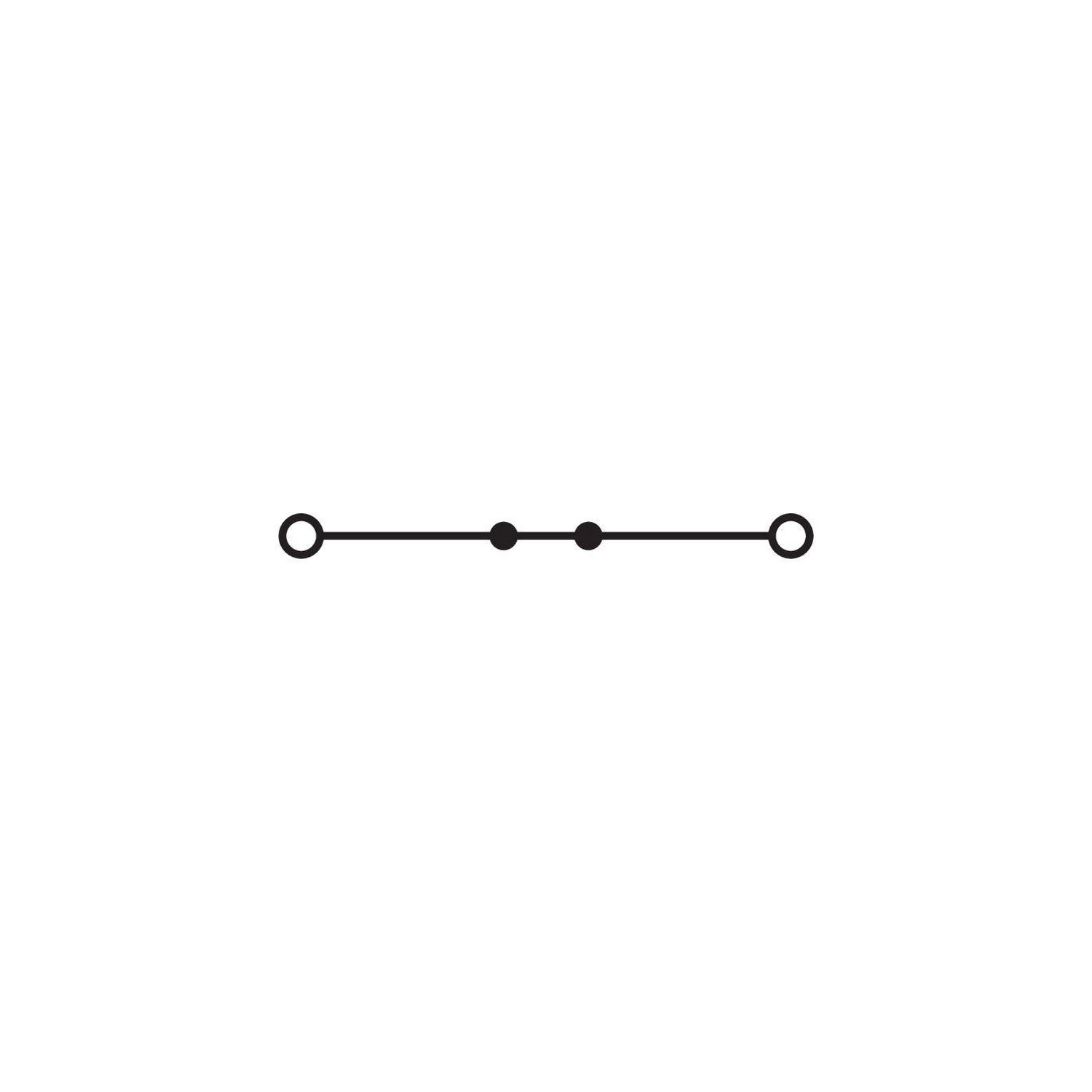

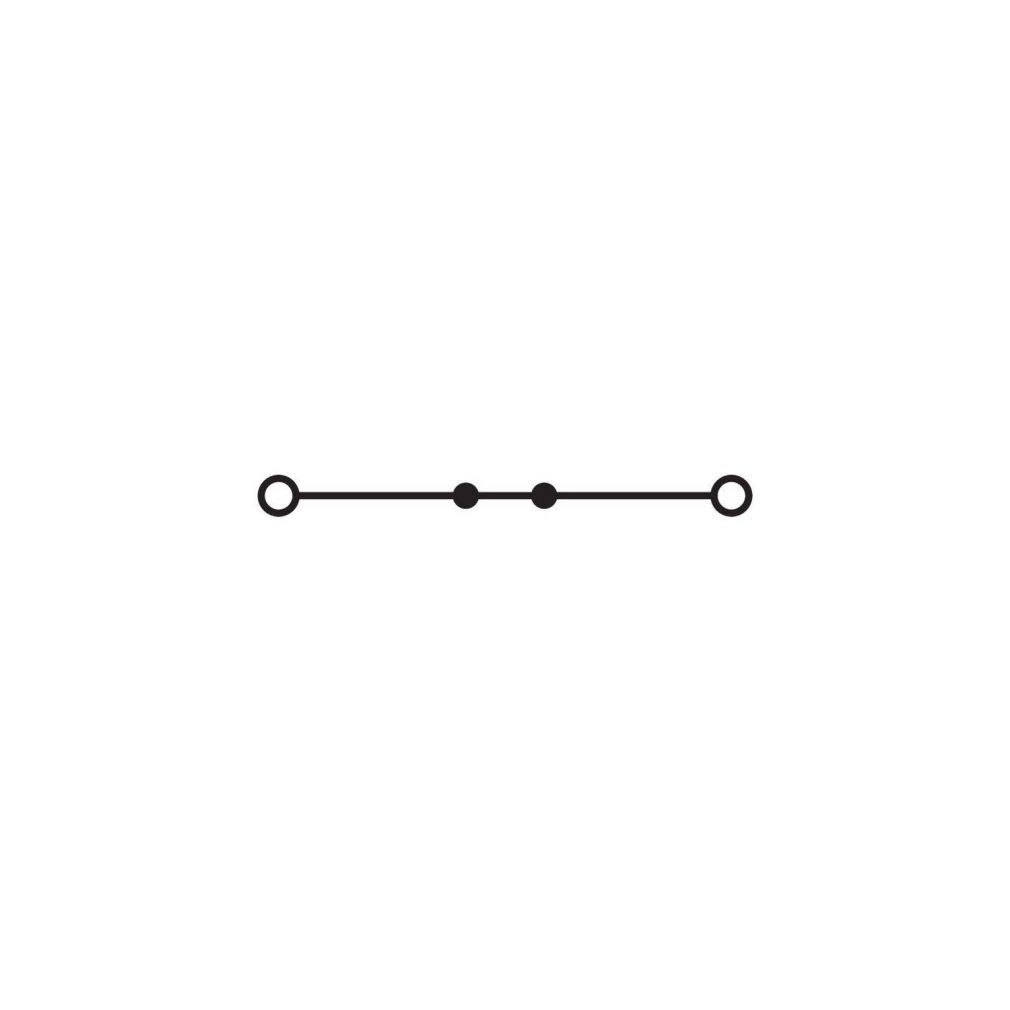

| Áramköri kapcsolat | Két csatlakozási pont, egy közös potenciálú átmenő kapcsolat; az ábrán folyamatos összekötés. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Egyedi alkalmazási és adateltérési feltételek
| Áramadatok eltérő feltételei | A 13,5 A az IEC/EN szerinti III/3 névleges adat, a 17,5 A a legnagyobb vezeték-keresztmetszethez tartozik. Az Ex e II 13 A, áthidalóval 12 A. A veszteségi teljesítményhez külön 18 A szerepel; ez nem új névleges áram. |
|---|---|
| ATEX azonosítók eltérése | A robbanásvédelmi kiértékelés PTB 18 ATEX 1004 U azonosítót, a jóváhagyási táblázat PTB 18 ATEX 1003 U azonosítót ad meg. Az eltérő azonosítók nem vonhatók össze; robbanásveszélyes alkalmazásnál a konkrét beépítésre érvényes hivatalos tanúsítvány és előírás tisztázása szükséges. |
| Ex alkalmazás hatóköre | A kék kivitel megnevezése megfelelő Ex i alkalmazásokhoz. Az itt külön felsorolt 550 V, 13 A és 12 A Ex e II adatok; nem Ex i bemeneti biztonsági paraméterek. A robbanásveszélyes térre vonatkozó további gyártói előírások a Technical Section / Technical Explications dokumentumban találhatók. |
| Méretadatok hatóköre | A méretábra teljes vízszintes mérete 50,8 mm, részmérete 22,2 mm; a geometriai táblázat magassága 48,5 mm és mélysége 39,5 mm. A rajzméretek és a táblázati tengelymegnevezések külön szerepelnek; a részméretnek nincs megnevezett funkciója. |
| Érvéghüvelyes vezeték határa és tartozék | A saját szigetelt érvéghüvelyes tartomány felső határa 0,75 mm². Az opcionális tartozéklistában a 216-243 1 mm²-es érvéghüvelyként szerepel; a felsorolás nem bővíti a sorkapocs érvéghüvelyes csatlakozási tartományát. |
| Vizsgálati csatlakozások különbsége | A közvetlen vizsgálati példa 2 mm átmérőjű vizsgálódugót és legfeljebb 42 V-ot ad meg. A 2009-174 tartozék külön 4 mm-es vizsgálódugóhoz való adapter; ez nem a közvetlen vizsgálóport átmérője. |
| Burkolattartó termékfelsorolása | A 709-169 az opcionális listában szerepel; saját tartozékleírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. E felsorolás nem módosítja a sorkapocs 2200-as sorozatazonosítóját. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL 8026 |
|---|---|
| CSA | CSA Group; C22.2; 70173737 |
| cURus | Underwriters Laboratories Inc.; UL 1059; E45172 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-134795 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Z00004402.000 |
| ABS | American Bureau of Shipping; 24-0095985-PDA |
| BV | Bureau Veritas S.A.; IEC 60947; 58186/A0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00003JT |
| LR | Lloyds Register; 19/20050 |
| PRS | Polski Rejestr Statków; TAE00003JT |
| AEx | Underwriters Laboratories Inc.; UL 60079; E185892 (AEx eb IIC, illetve Ex eb IIC) |
| ATEX jóváhagyás | Physikalisch Technische Bundesanstalt; EN IEC 60079-0; PTB 18 ATEX 1003 U |
| CCC | CQST/CNEx; GB/T 3836.3; 2020312313000166 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt; IEC 60079; IECEx PTB 18.0010U (Ex eb IIC Gb és Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 23.1452 U |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2000-1292 | Vég- és válaszlap; 0,7 mm vastag; narancssárga |
| 2000-1291 | Vég- és válaszlap; 0,7 mm vastag; szürke |
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2 irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2000-511 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2000-510 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; fehér |
| 2009-113/000-024 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; ibolya |
| 2009-113/000-006 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; kék |
| 2009-113/000-012 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; narancssárga |
| 2009-113/000-005 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; piros |
| 2009-113/000-002 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; sárga |
| 2009-113/000-007 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; szürke |
| 2009-113/000-017 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; világoszöld |
| 2009-113/000-023 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; zöld |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 209-190 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 90 mm széles; narancssárga |
Szerelés, ellenőrzés és jelölés
| Közvetlen vezetékbehelyezés | A tömör és érvéghüvelyes vezetékeket push-in módon csatlakoztasd, a saját vezetékfajtához megadott keresztmetszeti tartományon belül. |
|---|---|
| Finom elemi szálas vezeték behelyezése | A finom elemi szálas vezeték behelyezéséhez használd a működtetőszerszámot a nyomógomb működtetésére. |
| Vezeték eltávolítása | Az összes vezetéktípus eltávolításához működtetőszerszámot használj. |
| Közösítés | Ütközésig nyomd be a dugaszolható áthidalót a kapocspontba. Közösítés redukáló áthidalóval is szerepel. |
| Vizsgálat | A vizsgálathoz 2 mm átmérőjű vizsgálódugót használj; a megadott vizsgálati példa legnagyobb feszültsége 42 V. |
| Jelölés | Pattintsd be a jelölőszalagot a jelölőnyílásba. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges keresztmetszete?
1 mm²; az egyes vezetéktípusokhoz eltérő csatlakozási és push-in tartomány tartozik.
Mekkora csupaszolási hossz szükséges?
9–11 mm.
Milyen vizsgálódugóhoz tartozik a közvetlen vizsgálati példa?
2 mm átmérőjű vizsgálódugóhoz, legfeljebb 42 V vizsgálati feszültséggel.
Mennyi az Ex e II névleges áram áthidalóval?
12 A; áthidaló nélkül a megadott Ex e II névleges áram 13 A.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
kék
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2200-1204
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
3 g/db
Cikkszám
4055143691581
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2200-1204 2 vezetékes nyomógombos átmenő sorkapocs, 1 mm², Push-in CAGE CLAMP, vizsgálóporttal, Ex i, DIN 35 × 15 és 35 × 7,5, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2200-1204 |
| GTIN / EAN | 4055143691581 |
| Terméktípus | Nyomógombos kétvezetékes átmenő sorkapocs |
Villamos adatok és feltételeik
| IEC/EN 60947-7-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 800 V; 8 kV; 13,5 A |
|---|---|
| Áram a legnagyobb vezeték-keresztmetszetnél, III/3 | 17,5 A |
| III/2 és II/2 kategória | A feszültség-, impulzusfeszültség-, névlegesáram- és maximális keresztmetszethez tartozó áramértékek helyén – szerepel. |
| UL 1059; B és C felhasználási csoport | 600 V; 10 A, mindkét csoportban |
| UL 1059; D felhasználási csoport | Feszültség és áram: – |
| CSA 22.2 No 158; B és C felhasználási csoport | 600 V; 10 A, mindkét csoportban |
| CSA 22.2 No 158; D felhasználási csoport | Feszültség és áram: – |
| Ex e II méretezési feszültség | 550 V |
| Ex e II névleges áram | 13 A |
| Ex e II névleges áram áthidalóval | 12 A |
| Robbanásvédelmi kiértékelés | ATEX: PTB 18 ATEX 1004 U / IECEx: PTB 18.0010U (Ex eb IIC Gb) |
| Veszteségi teljesítmény potenciálonként | 0,7711 W |
| A veszteségi adat névleges árama | 18 A |
| A megadott áramfüggő veszteséghez tartozó ellenállás | 0,00238 Ω |
Vezetékek és csatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Áthidalások száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP |
| Működtetés | Nyomógomb |
| Vezető anyaga | Réz |
| Névleges keresztmetszet | 1 mm² |
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Tömör vezeték; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
| Bekötési irány | Felső bekötés |
Geometria, anyag és környezet
| Szélesség | 3,5 mm / 0,138 inch |
|---|---|
| Magasság | 48,5 mm / 1,909 inch |
| Mélység a DIN-sín felső élétől | 32,9 mm / 1,295 inch |
| Mélység | 39,5 mm / 1,555 inch |
| Rögzítés | DIN 35 × 15 mm vagy DIN 35 × 7,5 mm sínre |
| Jelölési szint | Középső és oldalsó jelölés |
| Szín | Kék |
| Működtető színe | Narancssárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,086 MJ |
| Tömeg | 3,5 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
| Méretábra vízszintes teljes mérete | 50,8 mm / 2 inch |
| Méretábra részmérete | 22,2 mm / 0,87 inch |
| Méretábra függőleges mérete | 32,9 mm / 1,3 inch |
| Áramköri kapcsolat | Két csatlakozási pont, egy közös potenciálú átmenő kapcsolat; az ábrán folyamatos összekötés. |
Vasúti környezeti vizsgálatok
| Tesztelőírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rázkódásvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Spektrum / telepítési hely | Élettartamteszt; 1. kategória, A/B osztály |
| Működési rezgésteszt | A szabvány 8. szakasza szerint teljesített; 5–150 Hz; 0,101 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 10 perc; X, Y és Z tengely |
| Működési rezgésteszt ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Szimulált élettartam-vibráció | A szabvány 9. szakasza szerint teljesített; 5–150 Hz; 0,572 g, minden tengelyre alkalmazott legmagasabb tesztszint; tengelyenként 5 óra; X, Y és Z tengely |
| Szimulált élettartam-vibráció kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése: megfelelt. Feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Ütésvizsgálat | A szabvány 10. szakasza szerint teljesített; fél szinusz; 5 g, minden tengelyre alkalmazott legmagasabb tesztszint; 30 ms |
| Ütések száma és iránya | Tengelyenként 3 pozitív és 3 negatív; X, Y és Z tengely |
| Ütésvizsgálat kibővített ellenőrzései | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt. |
| Összesített ütés- és rezgésállósági eredmény | Gördülő járművek berendezéseire: megfelelt |
Egyedi alkalmazási és adateltérési feltételek
| Áramadatok eltérő feltételei | A 13,5 A az IEC/EN szerinti III/3 névleges adat, a 17,5 A a legnagyobb vezeték-keresztmetszethez tartozik. Az Ex e II 13 A, áthidalóval 12 A. A veszteségi teljesítményhez külön 18 A szerepel; ez nem új névleges áram. |
|---|---|
| ATEX azonosítók eltérése | A robbanásvédelmi kiértékelés PTB 18 ATEX 1004 U azonosítót, a jóváhagyási táblázat PTB 18 ATEX 1003 U azonosítót ad meg. Az eltérő azonosítók nem vonhatók össze; robbanásveszélyes alkalmazásnál a konkrét beépítésre érvényes hivatalos tanúsítvány és előírás tisztázása szükséges. |
| Ex alkalmazás hatóköre | A kék kivitel megnevezése megfelelő Ex i alkalmazásokhoz. Az itt külön felsorolt 550 V, 13 A és 12 A Ex e II adatok; nem Ex i bemeneti biztonsági paraméterek. A robbanásveszélyes térre vonatkozó további gyártói előírások a Technical Section / Technical Explications dokumentumban találhatók. |
| Méretadatok hatóköre | A méretábra teljes vízszintes mérete 50,8 mm, részmérete 22,2 mm; a geometriai táblázat magassága 48,5 mm és mélysége 39,5 mm. A rajzméretek és a táblázati tengelymegnevezések külön szerepelnek; a részméretnek nincs megnevezett funkciója. |
| Érvéghüvelyes vezeték határa és tartozék | A saját szigetelt érvéghüvelyes tartomány felső határa 0,75 mm². Az opcionális tartozéklistában a 216-243 1 mm²-es érvéghüvelyként szerepel; a felsorolás nem bővíti a sorkapocs érvéghüvelyes csatlakozási tartományát. |
| Vizsgálati csatlakozások különbsége | A közvetlen vizsgálati példa 2 mm átmérőjű vizsgálódugót és legfeljebb 42 V-ot ad meg. A 2009-174 tartozék külön 4 mm-es vizsgálódugóhoz való adapter; ez nem a közvetlen vizsgálóport átmérője. |
| Burkolattartó termékfelsorolása | A 709-169 az opcionális listában szerepel; saját tartozékleírása a 279–282, 880, 264 és 270 sorozatokat nevezi meg. E felsorolás nem módosítja a sorkapocs 2200-as sorozatazonosítóját. |
Tanúsítványok és nyilatkozatok
| CCA | DEKRA Certification B.V.; EN 60947; NTR NL 8026 |
|---|---|
| CSA | CSA Group; C22.2; 70173737 |
| cURus | Underwriters Laboratories Inc.; UL 1059; E45172 |
| KEMA/KEUR | DEKRA Certification B.V.; EN 60947; 71-134795 |
| ATEX megfelelőségi igazolás | WAGO GmbH & Co. KG |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG; Z00004402.000 |
| ABS | American Bureau of Shipping; 24-0095985-PDA |
| BV | Bureau Veritas S.A.; IEC 60947; 58186/A0 BV |
| DNV GL | Det Norske Veritas, Germanischer Lloyd; TAE00003JT |
| LR | Lloyds Register; 19/20050 |
| PRS | Polski Rejestr Statków; TAE00003JT |
| AEx | Underwriters Laboratories Inc.; UL 60079; E185892 (AEx eb IIC, illetve Ex eb IIC) |
| ATEX jóváhagyás | Physikalisch Technische Bundesanstalt; EN IEC 60079-0; PTB 18 ATEX 1003 U |
| CCC | CQST/CNEx; GB/T 3836.3; 2020312313000166 (Ex eb IIC Gb, Ex eb I Mb) |
| IECEx | Physikalisch Technische Bundesanstalt; IEC 60079; IECEx PTB 18.0010U (Ex eb IIC Gb és Ex eb I Mb) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079; TÜV 23.1452 U |
Szükséges kiegészítők
| 209-191 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 120 mm széles; narancssárga |
|---|---|
| 2000-1292 | Vég- és válaszlap; 0,7 mm vastag; narancssárga |
| 2000-1291 | Vég- és válaszlap; 0,7 mm vastag; szürke |
Opcionális kiegészítők
| 2000-410/000-006 | Áthidaló; 10 irányú; szigetelt; kék |
|---|---|
| 2000-410/000-005 | Áthidaló; 10 irányú; szigetelt; piros |
| 2000-410 | Áthidaló; 10 irányú; szigetelt; világosszürke |
| 2000-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 2000-433/000-006 | Áthidaló; 1-től 3-ig; szigetelt; kék |
| 2000-433/000-005 | Áthidaló; 1-től 3-ig; szigetelt; piros |
| 2000-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 2000-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 2000-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 2000-436 | Áthidaló; 1-től 6-ig; szigetelt; világosszürke |
| 2000-437 | Áthidaló; 1-től 7-ig; szigetelt; világosszürke |
| 2000-438 | Áthidaló; 1-től 8-ig; szigetelt; világosszürke |
| 2000-439 | Áthidaló; 1-től 9-ig; szigetelt; világosszürke |
| 2000-402/000-006 | Áthidaló; 2 irányú; szigetelt; kék |
| 2000-402/000-005 | Áthidaló; 2 irányú; szigetelt; piros |
| 2000-402/000-018 | Áthidaló; 2 irányú; szigetelt; sárga-zöld |
| 2000-402 | Áthidaló; 2 irányú; szigetelt; világosszürke |
| 2000-403/000-006 | Áthidaló; 3 irányú; szigetelt; kék |
| 2000-403/000-005 | Áthidaló; 3 irányú; szigetelt; piros |
| 2000-403 | Áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-404/000-006 | Áthidaló; 4 irányú; szigetelt; kék |
| 2000-404/000-005 | Áthidaló; 4 irányú; szigetelt; piros |
| 2000-404 | Áthidaló; 4 irányú; szigetelt; világosszürke |
| 2000-405/000-006 | Áthidaló; 5 irányú; szigetelt; kék |
| 2000-405/000-005 | Áthidaló; 5 irányú; szigetelt; piros |
| 2000-405 | Áthidaló; 5 irányú; szigetelt; világosszürke |
| 2000-406/000-006 | Áthidaló; 6 irányú; szigetelt; kék |
| 2000-406/000-005 | Áthidaló; 6 irányú; szigetelt; piros |
| 2000-406 | Áthidaló; 6 irányú; szigetelt; világosszürke |
| 2000-407/000-006 | Áthidaló; 7 irányú; szigetelt; kék |
| 2000-407/000-005 | Áthidaló; 7 irányú; szigetelt; piros |
| 2000-407 | Áthidaló; 7 irányú; szigetelt; világosszürke |
| 2000-408/000-006 | Áthidaló; 8 irányú; szigetelt; kék |
| 2000-408/000-005 | Áthidaló; 8 irányú; szigetelt; piros |
| 2000-408 | Áthidaló; 8 irányú; szigetelt; világosszürke |
| 2000-409/000-006 | Áthidaló; 9 irányú; szigetelt; kék |
| 2000-409/000-005 | Áthidaló; 9 irányú; szigetelt; piros |
| 2000-409 | Áthidaló; 9 irányú; szigetelt; világosszürke |
| 2000-405/011-000 | Csillagkapcsoláshoz áthidaló; 3 irányú; szigetelt; világosszürke |
| 2000-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 210-103 | Vezetékközösítő lánc; 0,5 mm²; szigetelt; fekete |
| 210-123 | Vezetékközösítő lánc; szigetelt; kék |
| 249-117 | Csavar nélküli végrögzítő; 10 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 2009-404 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 110 mm hosszú; szürke |
| 2009-406 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 250 mm hosszú; szürke |
| 2009-402 | Dugaszolható vezetékáthidaló; 0,75 mm²; szigetelt; 60 mm hosszú; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 2000-549 | Elválasztómodul; moduláris; pl.: közösített sorkapcsok összekapcsolásához; szürke |
| 2000-560 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 10 pólusú; szürke |
| 2000-552 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 2 pólusú; szürke |
| 2000-553 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 3 pólusú; szürke |
| 2000-554 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 4 pólusú; szürke |
| 2000-555 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 5 pólusú; szürke |
| 2000-556 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 6 pólusú; szürke |
| 2000-557 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 7 pólusú; szürke |
| 2000-558 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 8 pólusú; szürke |
| 2000-559 | Moduláris TOPJOB® S Csatlakozó; moduláris; áthidalási pont nyílásaihoz; 9 pólusú; szürke |
| 2000-511 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; 1 pólusú; szürke |
| 2000-510 | TOPJOB® S L-típus Vizsgáló dugómodul; moduláris; áthidalási pont nyílásaihoz; szürke |
| 2009-174 | Vizsgálóadapter; Ellenőrződugó 4 mm Ø; TOPJOB® S sínre szerelhető sorkapcsok ellenőrzéséhez; szürke |
| 2009-182 | Vizsgálóadapter; max 2,5 mm²; egyes ellenőrző vezetékek eszköz nélkül csatlakoztathatóak 0,08 - 2,5 mm; szürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral |
| 210-648 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; döntött; rövid |
| 210-647 | Működtetőszerszám; Penge: 2,5 x 0,4 mm; részben szigetelt szárral; többszínű |
| 2009-113 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; fehér |
| 2009-113/000-024 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; ibolya |
| 2009-113/000-006 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; kék |
| 2009-113/000-012 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; narancssárga |
| 2009-113/000-005 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; piros |
| 2009-113/000-002 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; sárga |
| 2009-113/000-007 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; szürke |
| 2009-113/000-017 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; világoszöld |
| 2009-113/000-023 | WMB-Inline; Smart Printer-hez; 2300 darab egy tekercsen; üres; bepattintható típus; zöld |
| 793-3501 | WMB-jelölőkártya; kártyaként; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 709-156 | Burkolat; Típus 3; 3-as típusú dugaszolható borításhoz; 1 m hosszú; átlátszó |
| 709-169 | Burkolat tartó; Típus 3; rögzítő / tartócsavarokkal és recézett anyával (a csomagban); megfelelő a 279-től a 282-ig és a 880- sorozat sínre rögzíthető sorkapcsaihoz; megfelelő a 264-es sorozat miniatűr, sínre rögzíthető sorkapcsaihoz; megfelelő a 270- es sorozat érzékelő és beavatkozó sorkapcsaihoz; szürke |
| 209-190 | Elválasztó Ex e/Ex i alkalmazásokhoz; 3 mm vastag; 90 mm széles; narancssárga |
Szerelés, ellenőrzés és jelölés
| Közvetlen vezetékbehelyezés | A tömör és érvéghüvelyes vezetékeket push-in módon csatlakoztasd, a saját vezetékfajtához megadott keresztmetszeti tartományon belül. |
|---|---|
| Finom elemi szálas vezeték behelyezése | A finom elemi szálas vezeték behelyezéséhez használd a működtetőszerszámot a nyomógomb működtetésére. |
| Vezeték eltávolítása | Az összes vezetéktípus eltávolításához működtetőszerszámot használj. |
| Közösítés | Ütközésig nyomd be a dugaszolható áthidalót a kapocspontba. Közösítés redukáló áthidalóval is szerepel. |
| Vizsgálat | A vizsgálathoz 2 mm átmérőjű vizsgálódugót használj; a megadott vizsgálati példa legnagyobb feszültsége 42 V. |
| Jelölés | Pattintsd be a jelölőszalagot a jelölőnyílásba. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2200-1204 2 vezetékes nyomógombos átmenő sorkapocs, 1 mm², Push-in CAGE CLAMP, vizsgálóporttal, Ex i, DIN 35 × 15 és 35 × 7,5, kék használati útmutató
Vezeték és előkészítés
Rézvezetőkhöz, 9–11 mm csupaszolási hosszal. A működtetés nyomógombos; a megadott működtetőszerszámok pengéje 2,5 × 0,4 mm.
| Tömör vezeték | 0,14–1,5 mm² / 24–16 AWG |
|---|---|
| Tömör vezeték; közvetlen push-in bekötés | 0,5–1,5 mm² / 20–16 AWG |
| Többeres vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték | 0,14–1,5 mm² / 24–16 AWG |
| Finom elemi szálas vezeték; szigetelt érvéghüvellyel | 0,14–0,75 mm² / 24–18 AWG |
| Finom elemi szálas vezeték; érvéghüvellyel; közvetlen push-in csatlakozással | 0,5–0,75 mm² / 20–18 AWG |
| Kisebb keresztmetszet közvetlen push-in bekötésénél | A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezeték is csatlakoztatható push-in csatlakoztatással. |
| Csupaszolási hossz | 9–11 mm / 0,35–0,43 inch |
Vezeték csatlakoztatása és eltávolítása
A tömör és érvéghüvelyes vezetékeket push-in módon csatlakoztasd, a saját vezetékfajtához megadott keresztmetszeti tartományon belül.
A finom elemi szálas vezeték behelyezéséhez használd a működtetőszerszámot a nyomógomb működtetésére.
Az összes vezetéktípus eltávolításához működtetőszerszámot használj.
Közösítés
Ütközésig nyomd be a dugaszolható áthidalót a kapocspontba. Közösítés redukáló áthidalóval is szerepel.
Az Ex e II névleges áram áthidalóval 12 A; az áthidaló nélküli Ex e II adat 13 A.
Ellenőrzés
A vizsgálathoz 2 mm átmérőjű vizsgálódugót használj; a megadott vizsgálati példa legnagyobb feszültsége 42 V.
Jelöléstechnika
Pattintsd be a jelölőszalagot a jelölőnyílásba.
Alkalmazási feltételek
| ATEX azonosítók eltérése | A robbanásvédelmi kiértékelés PTB 18 ATEX 1004 U azonosítót, a jóváhagyási táblázat PTB 18 ATEX 1003 U azonosítót ad meg. Az eltérő azonosítók nem vonhatók össze; robbanásveszélyes alkalmazásnál a konkrét beépítésre érvényes hivatalos tanúsítvány és előírás tisztázása szükséges. |
|---|---|
| Ex alkalmazás hatóköre | A kék kivitel megnevezése megfelelő Ex i alkalmazásokhoz. Az itt külön felsorolt 550 V, 13 A és 12 A Ex e II adatok; nem Ex i bemeneti biztonsági paraméterek. A robbanásveszélyes térre vonatkozó további gyártói előírások a Technical Section / Technical Explications dokumentumban találhatók. |
| Érvéghüvelyes vezeték határa és tartozék | A saját szigetelt érvéghüvelyes tartomány felső határa 0,75 mm². Az opcionális tartozéklistában a 216-243 1 mm²-es érvéghüvelyként szerepel; a felsorolás nem bővíti a sorkapocs érvéghüvelyes csatlakozási tartományát. |
| Vizsgálati csatlakozások különbsége | A közvetlen vizsgálati példa 2 mm átmérőjű vizsgálódugót és legfeljebb 42 V-ot ad meg. A 2009-174 tartozék külön 4 mm-es vizsgálódugóhoz való adapter; ez nem a közvetlen vizsgálóport átmérője. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
