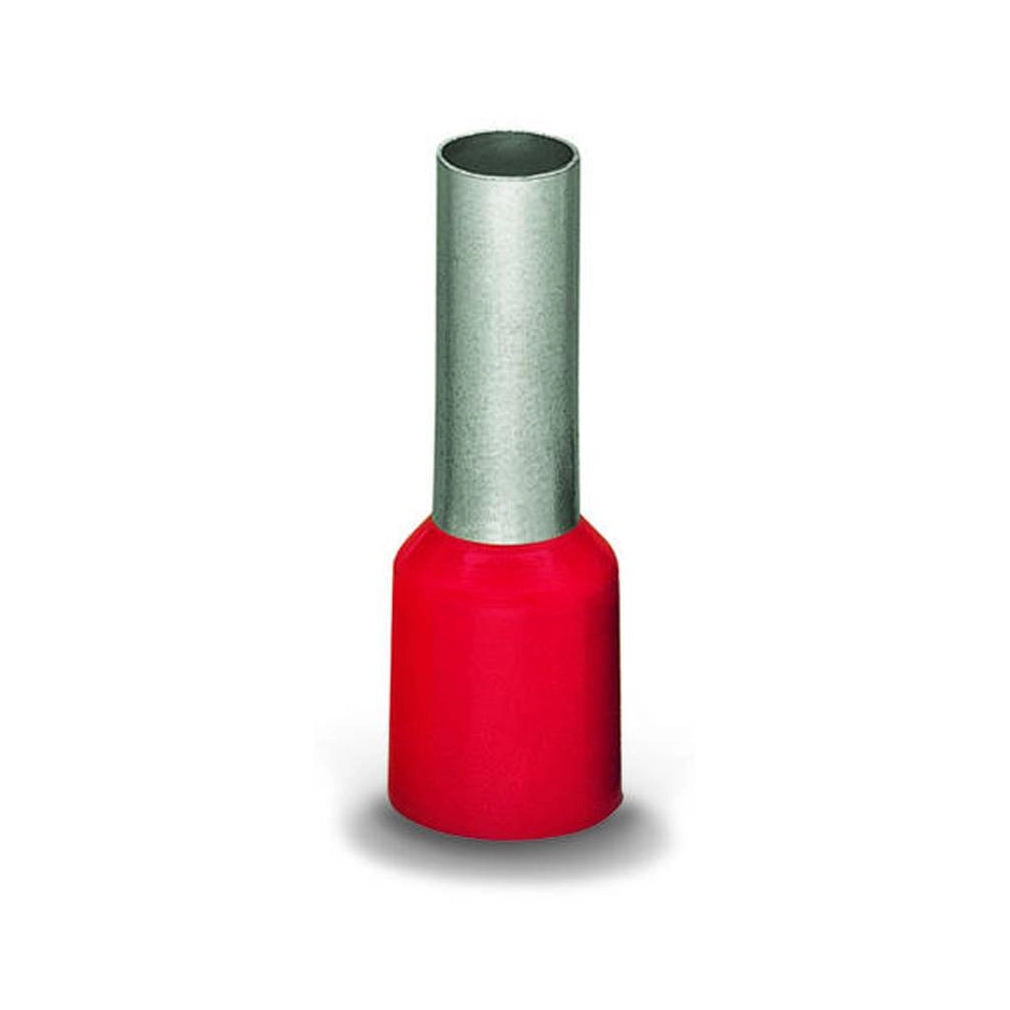

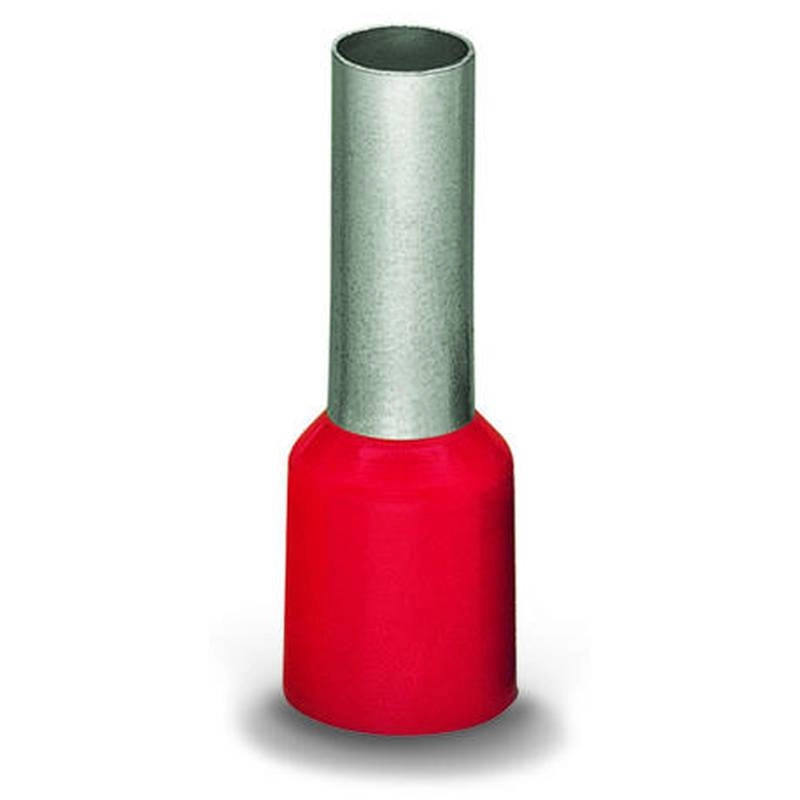

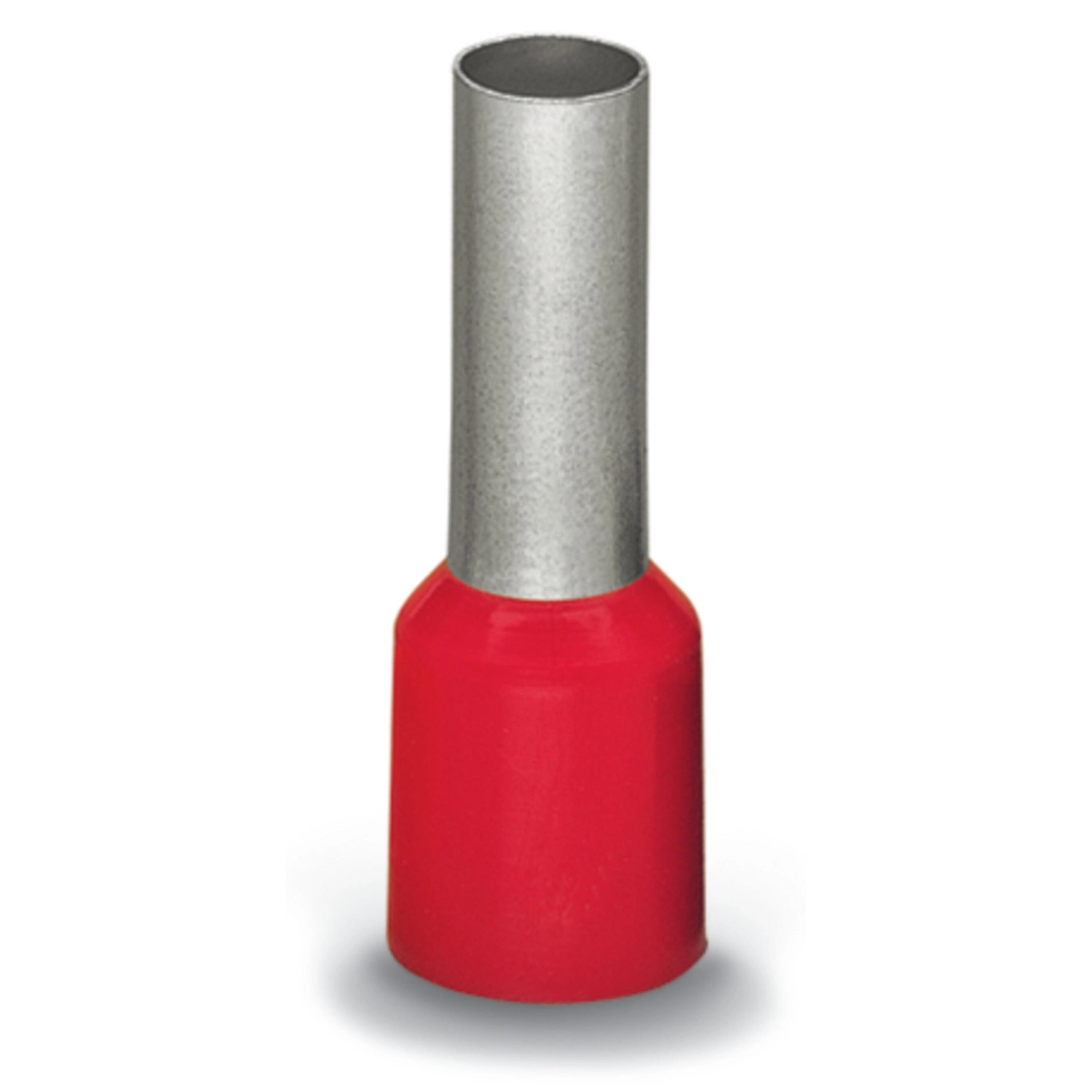

Wago 216-209 szigetelt érvéghüvely, 10 mm², AWG 8, galvanikusan ónozott, piros
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 216-209 piros, szigetelt, standard műanyag galléros érvéghüvely, elektrolitikusan ónozott kivitelben. Teljes hossza 22 mm, csupaszolási hossza 16–17 mm. A megnevezés 10 mm²-es és a műszaki táblázat 6 mm²-es adata eltér; az AWG-adat mindkét helyen 8.
Műszaki adatok
| Megnevezés szerinti keresztmetszet | 10 mm² / 8 AWG |
|---|---|
| Metrikus keresztmetszet a műszaki táblázatban | 6 mm² |
| AWG-keresztmetszet a műszaki táblázatban | 8 AWG |
| Csupaszolási hossz | 16–17 mm / 0,63–0,67 inch |
| Teljes hossz, L a táblázatban | 22 mm |
| Krimphüvely falvastagsága, W2 | 0,2 mm |
| Átmérő 2 a táblázatban | 4,5 mm |
| Műanyag gallér | Standard gallér |
| Kivitel | Szigetelt; elektrolitikusan ónozott |
| Szín | Piros |
| Tömeg | 0,5 g |
| Műanyag gallér falvastagsága, W1 | 0,4 mm |
| Hossz 1 a táblázatban | 12 mm |
| Átmérő 1 a táblázatban | 7,6 mm |
Alkalmazási feltételek és adateltérések
| Keresztmetszeti adatok eltérése | A megnevezés 10 mm² / 8 AWG értéket ad meg, míg a metrikus műszaki sor 6 mm²-t, az AWG-sor 8 AWG-t közöl. Az eltérő eredeti értékek külön maradnak; egyikből sem vezethető le az eltérés feloldása. A vezetékkel és a krimpelőszerszámmal való megfelelést kiválasztás előtt egyeztetni kell. |
|---|---|

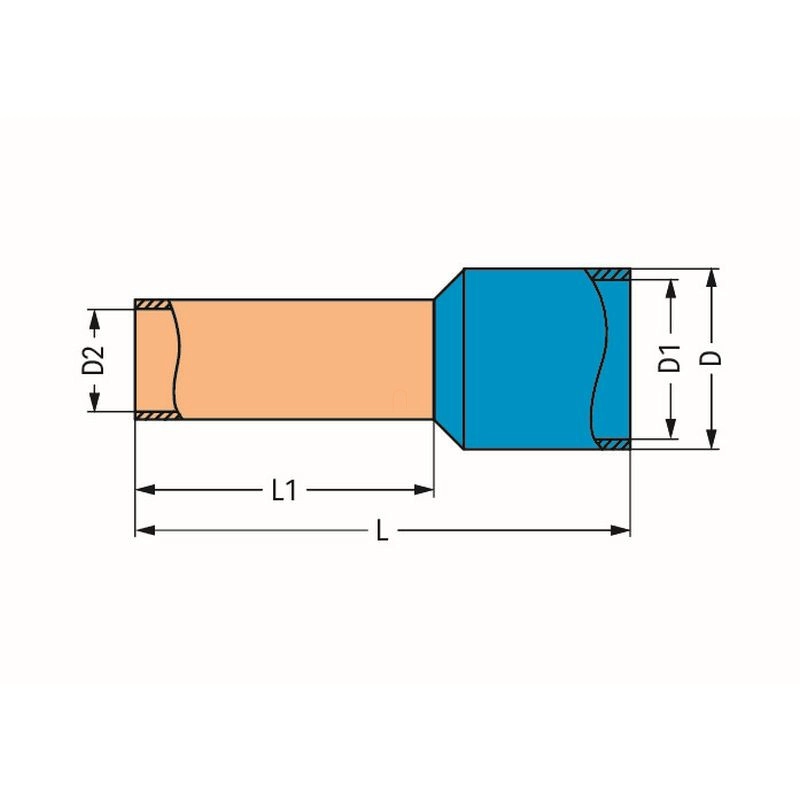

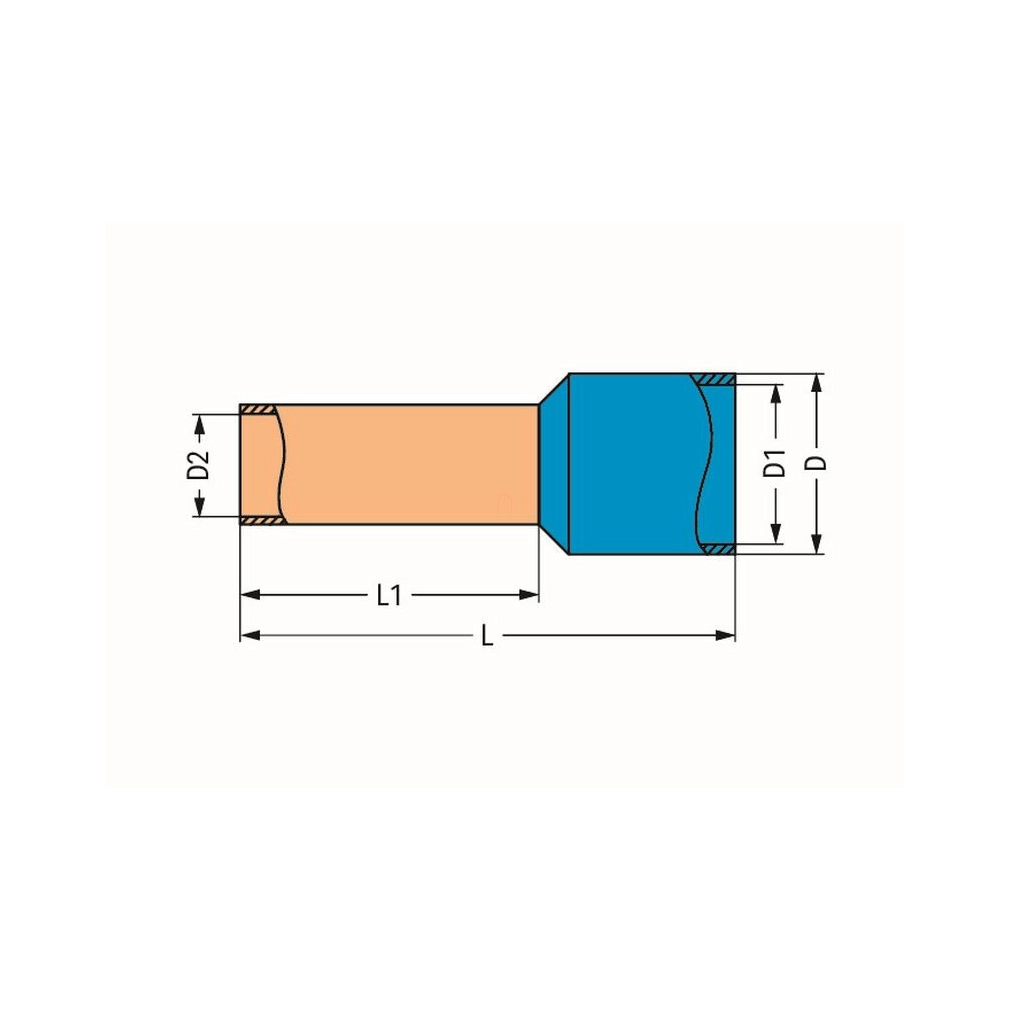

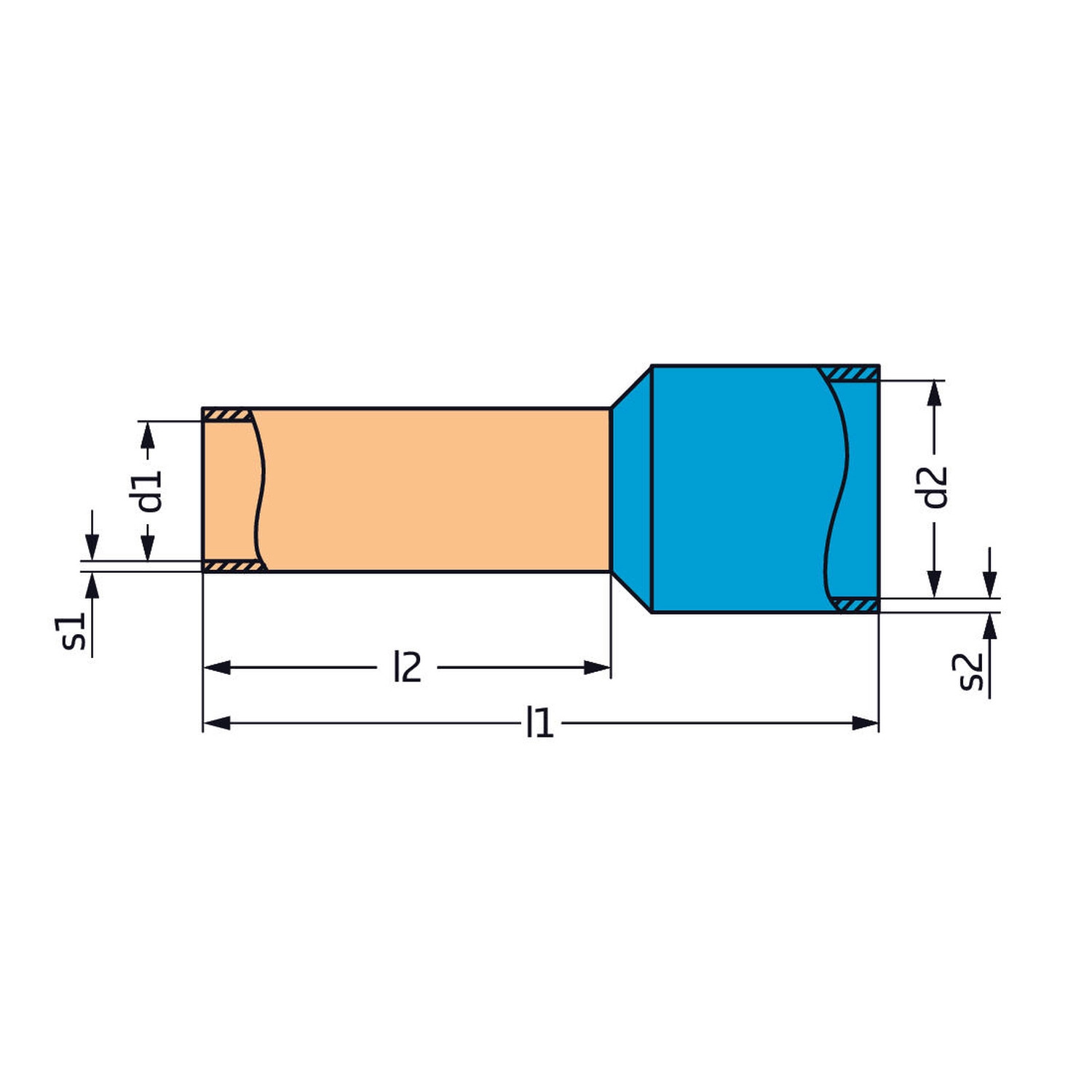

| Geometriai jelölések | A táblázat L, W2 és W1 jelölései és a számozott Hossz/Átmérő címkék szerint szerepelnek az értékek. A sematikus rajz l1, l2, d1, d2, s1 és s2 jelei nem azonosíthatók automatikusan az eltérő táblázati jelölésekkel. |
| Krimpelési példa | A gáztömör krimpelést szemléltető kép nem ad meg részletes munkamenetet, szerszámot vagy krimpprofilt. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a csupaszolási hossz?
16–17 mm.
Egyeznek a keresztmetszeti adatok?
Nem. A megnevezés 10 mm² / 8 AWG értéket ad meg, míg a metrikus műszaki sor 6 mm²-t, az AWG-sor 8 AWG-t közöl. Az eltérő eredeti értékek külön maradnak; egyikből sem vezethető le az eltérés feloldása. A vezetékkel és a krimpelőszerszámmal való megfelelést kiválasztás előtt egyeztetni kell.
Van műanyag gallérja?
Igen, standard gallér.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 216-209 szigetelt érvéghüvely, 10 mm², AWG 8, galvanikusan ónozott, piros műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 216-209 |
| GTIN / EAN | 4017332277549 |
| Terméktípus | Érvéghüvely |
Műszaki adatok
| Megnevezés szerinti keresztmetszet | 10 mm² / 8 AWG |
|---|---|
| Metrikus keresztmetszet a műszaki táblázatban | 6 mm² |
| AWG-keresztmetszet a műszaki táblázatban | 8 AWG |
| Csupaszolási hossz | 16–17 mm / 0,63–0,67 inch |
| Teljes hossz, L a táblázatban | 22 mm |
| Krimphüvely falvastagsága, W2 | 0,2 mm |
| Átmérő 2 a táblázatban | 4,5 mm |
| Műanyag gallér | Standard gallér |
| Kivitel | Szigetelt; elektrolitikusan ónozott |
| Szín | Piros |
| Tömeg | 0,5 g |
| Műanyag gallér falvastagsága, W1 | 0,4 mm |
| Hossz 1 a táblázatban | 12 mm |
| Átmérő 1 a táblázatban | 7,6 mm |
Alkalmazási feltételek és adateltérések
| Keresztmetszeti adatok eltérése | A megnevezés 10 mm² / 8 AWG értéket ad meg, míg a metrikus műszaki sor 6 mm²-t, az AWG-sor 8 AWG-t közöl. Az eltérő eredeti értékek külön maradnak; egyikből sem vezethető le az eltérés feloldása. A vezetékkel és a krimpelőszerszámmal való megfelelést kiválasztás előtt egyeztetni kell. |
|---|---|
| Geometriai jelölések | A táblázat L, W2 és W1 jelölései és a számozott Hossz/Átmérő címkék szerint szerepelnek az értékek. A sematikus rajz l1, l2, d1, d2, s1 és s2 jelei nem azonosíthatók automatikusan az eltérő táblázati jelölésekkel. |
| Krimpelési példa | A gáztömör krimpelést szemléltető kép nem ad meg részletes munkamenetet, szerszámot vagy krimpprofilt. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121405 |
|---|---|
| eCl@ss 10.0 | 27-40-02-01 |
| eCl@ss 9.0 | 27-40-02-01 |
| ETIM 9.0 | EC000005 |
| ETIM 10.0 | EC000005 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
