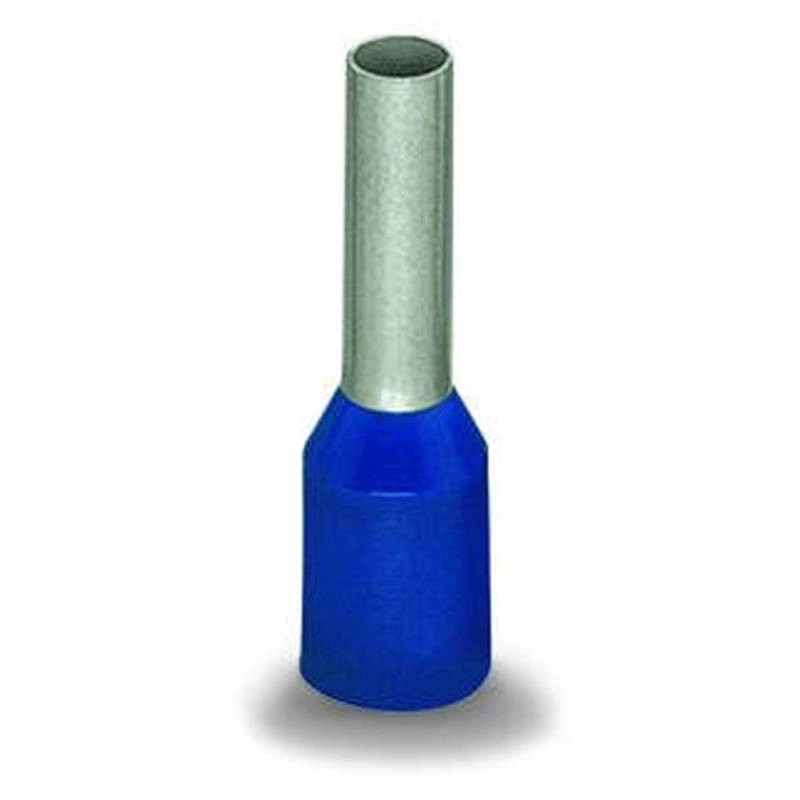

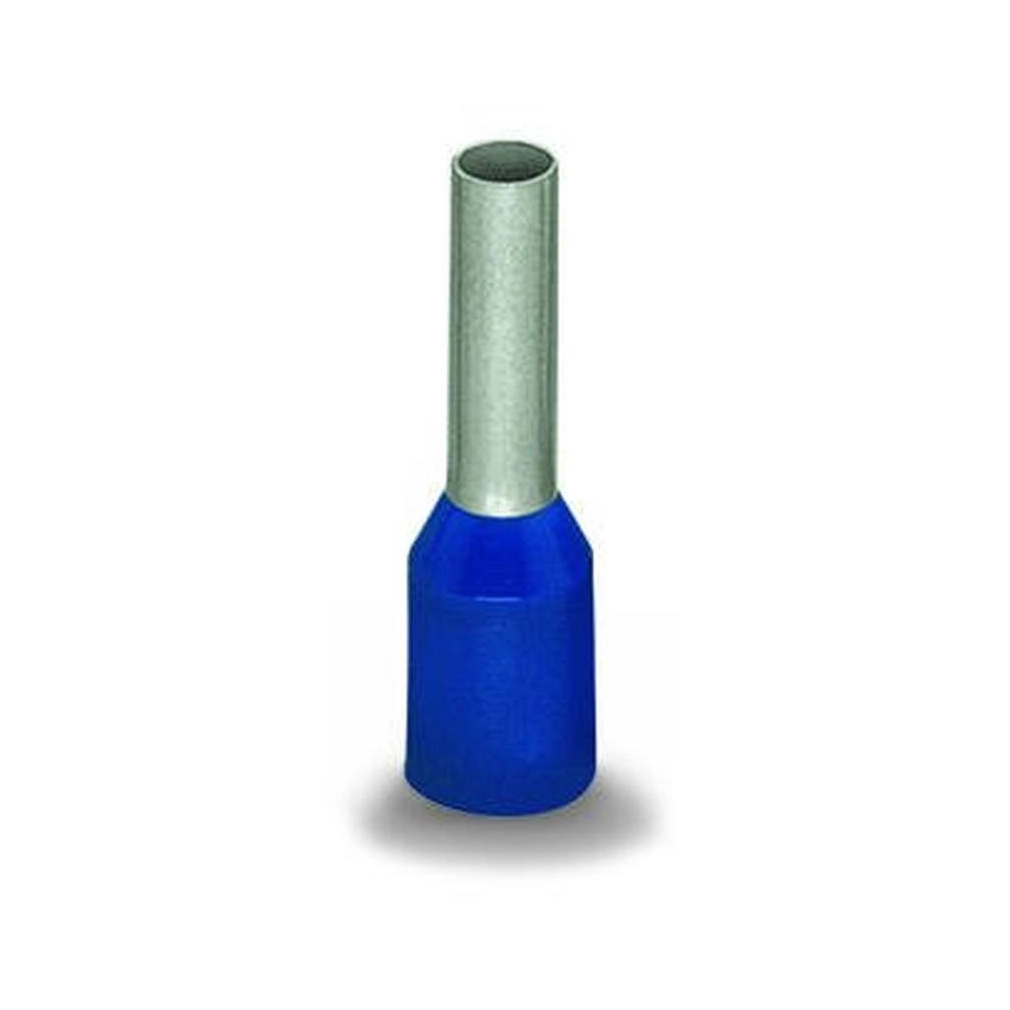

Wago 216-206 szigetelt érvéghüvely, 2,5 mm², AWG 14, galvanikusan ónozott, kék
A Wago 216-206 kék, szigetelt érvéghüvely 2,5 mm² / 14 AWG keresztmetszethez. Elektrolitikusan ónozott kivitelű, standard műanyag gallérral. Teljes hossza 15 mm, a megadott csupaszolási hossz 10–11 mm.
Műszaki jellemzők
| Érvéghüvely metrikus keresztmetszete | 2,5 mm² |
|---|---|
| Érvéghüvely AWG-keresztmetszete | 14 AWG |
| Csupaszolási hossz | 10–11 mm / 0,39–0,43 inch |
| Teljes hossz, L a táblázatban | 15 mm |
| Krimphüvely falvastagsága, W2 | 0,15 mm |
| Műanyag gallér falvastagsága, W1 | 0,25 mm |
| Hossz 1 a táblázatban | 8 mm |
| Átmérő 1 a táblázatban | 4,2 mm |
| Átmérő 2 a táblázatban | 2,2 mm |
| Műanyag gallér | Standard gallér |
| Kivitel | Szigetelt; elektrolitikusan ónozott kivitel |
| Szín | Kék |
| Tűzterhelés | 0,002 MJ |
| Tömeg | 0,2 g |
Alkalmazási feltételek és adateltérések
| Illusztráció és saját keresztmetszet | A 3. oldali képaláírás 12 AWG érvéghüvelyes vezetéket említ, a 216-206 cikkszám mellett. A termék saját megnevezése és műszaki táblázata 2,5 mm² / 14 AWG értéket ad meg; a képaláírás nem bővíti ezt 12 AWG-re. |
|---|---|

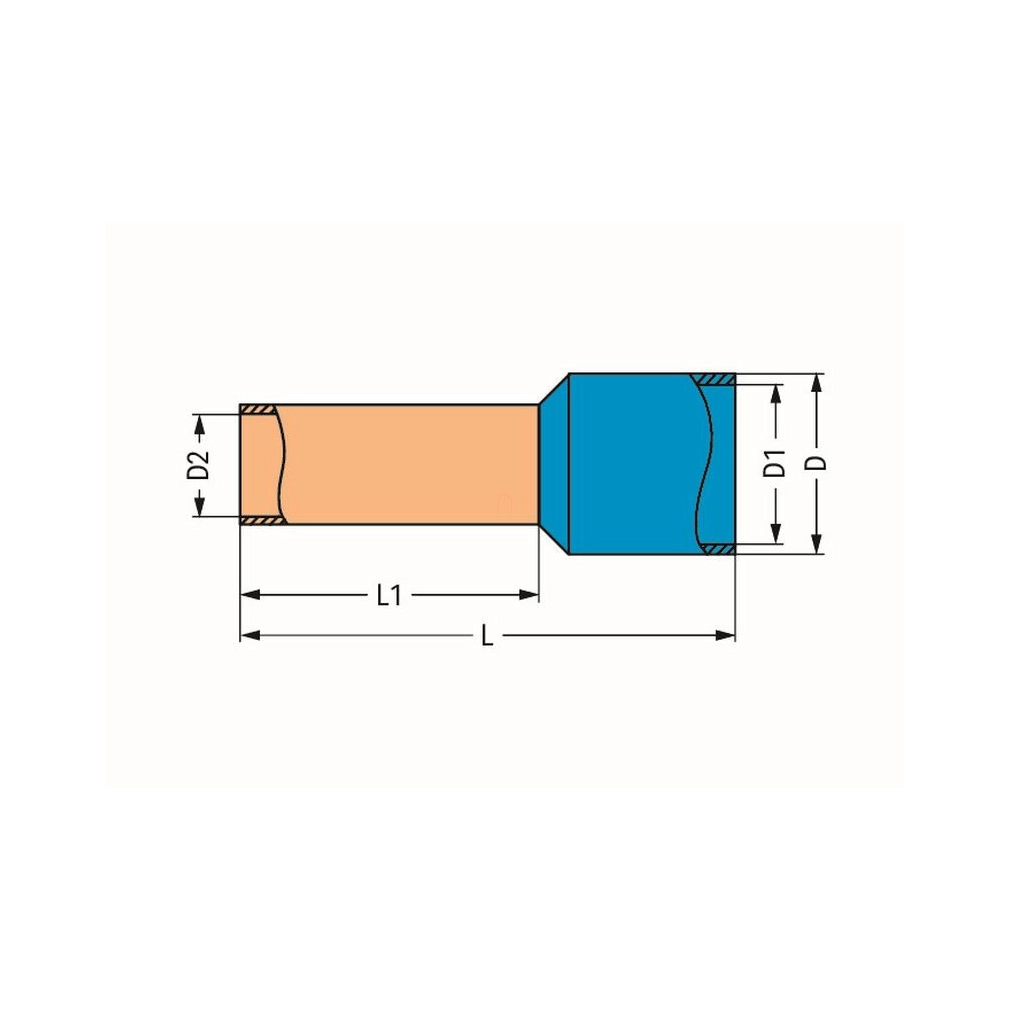

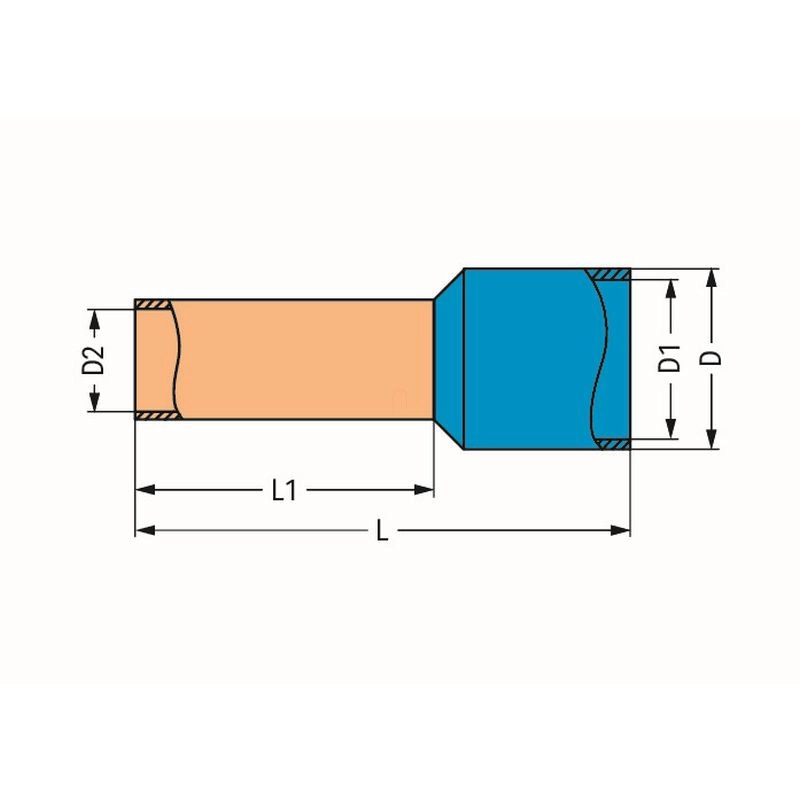

| Geometriai jelölések | Az Átmérő 1 és Átmérő 2 értékek a műszaki táblázat címkéivel szerepelnek. A sematikus rajz külön d1/d2 és l1/l2 jelölései nem azonosíthatók automatikusan a táblázat számozott címkéivel. |
| Krimpelési példa | A 2. oldali kép gáztömör krimpelést szemléltet; nem ad meg szerszámot, krimpprofilt vagy részletes munkamenetet. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora keresztmetszethez való?
2,5 mm² / 14 AWG. A 12 AWG-s képaláírás eltérését a feltételek táblázata külön jelzi.
Mennyi a csupaszolási hossz?
10–11 mm.
Mekkora a teljes hossza?
15 mm.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 216-206 szigetelt érvéghüvely, 2,5 mm², AWG 14, galvanikusan ónozott, kék műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 216-206 |
| GTIN / EAN | 4017332277518 |
| Terméktípus | Szigetelt érvéghüvely |
Műszaki jellemzők
| Érvéghüvely metrikus keresztmetszete | 2,5 mm² |
|---|---|
| Érvéghüvely AWG-keresztmetszete | 14 AWG |
| Csupaszolási hossz | 10–11 mm / 0,39–0,43 inch |
| Teljes hossz, L a táblázatban | 15 mm |
| Krimphüvely falvastagsága, W2 | 0,15 mm |
| Műanyag gallér falvastagsága, W1 | 0,25 mm |
| Hossz 1 a táblázatban | 8 mm |
| Átmérő 1 a táblázatban | 4,2 mm |
| Átmérő 2 a táblázatban | 2,2 mm |
| Műanyag gallér | Standard gallér |
| Kivitel | Szigetelt; elektrolitikusan ónozott kivitel |
| Szín | Kék |
| Tűzterhelés | 0,002 MJ |
| Tömeg | 0,2 g |
Alkalmazási feltételek és adateltérések
| Illusztráció és saját keresztmetszet | A 3. oldali képaláírás 12 AWG érvéghüvelyes vezetéket említ, a 216-206 cikkszám mellett. A termék saját megnevezése és műszaki táblázata 2,5 mm² / 14 AWG értéket ad meg; a képaláírás nem bővíti ezt 12 AWG-re. |
|---|---|
| Geometriai jelölések | Az Átmérő 1 és Átmérő 2 értékek a műszaki táblázat címkéivel szerepelnek. A sematikus rajz külön d1/d2 és l1/l2 jelölései nem azonosíthatók automatikusan a táblázat számozott címkéivel. |
| Krimpelési példa | A 2. oldali kép gáztömör krimpelést szemléltet; nem ad meg szerszámot, krimpprofilt vagy részletes munkamenetet. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85369010000 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121405 |
|---|---|
| eCl@ss 10.0 | 27-40-02-01 |
| eCl@ss 9.0 | 27-40-02-01 |
| ETIM 9.0 | EC000005 |
| ETIM 10.0 | EC000005 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
