Wago 2002-410/000-005 áthidaló, 10 irányú, szigetelt, piros
RRP:1 177 Ft/db
1 165 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 015 Ft/db
nettó 799 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

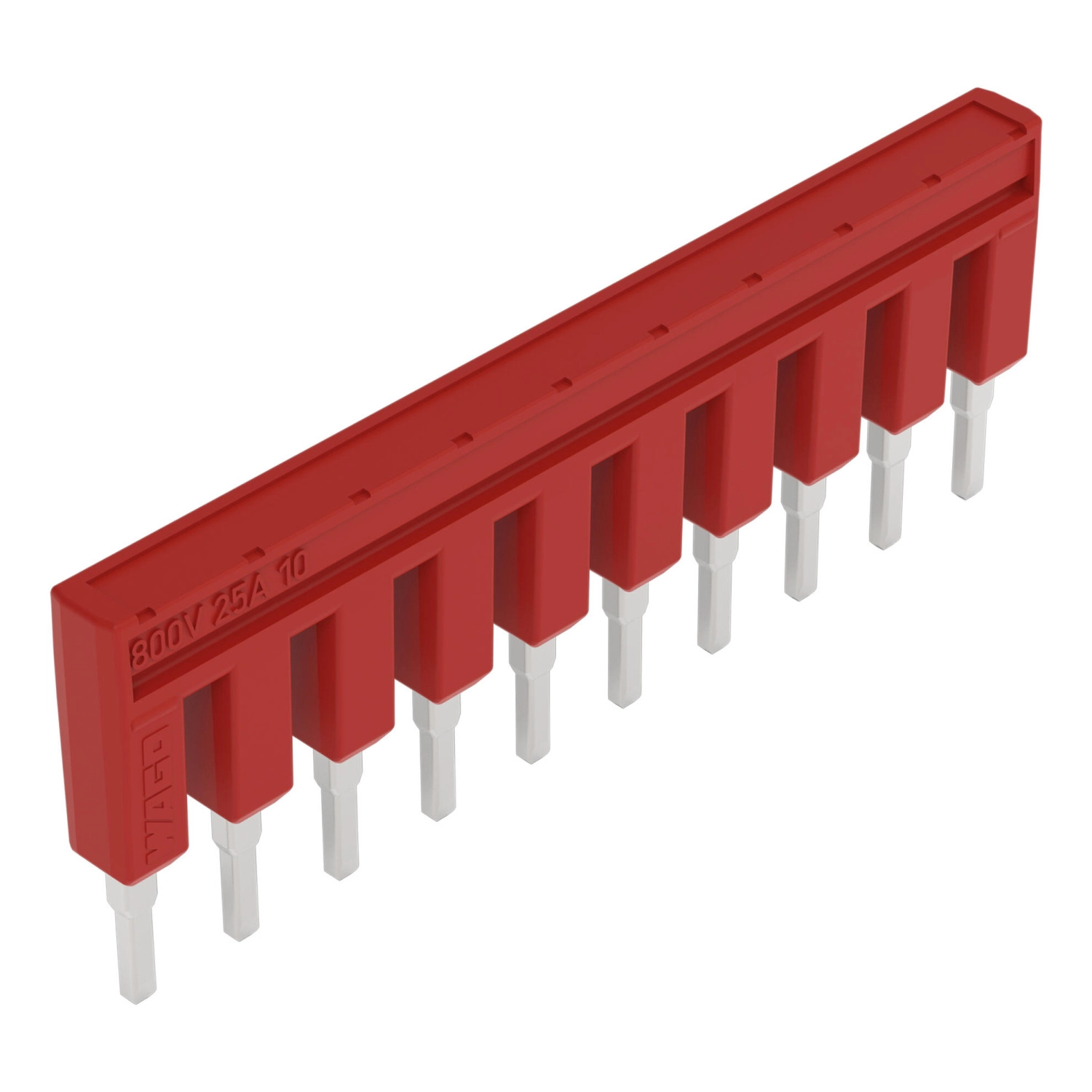

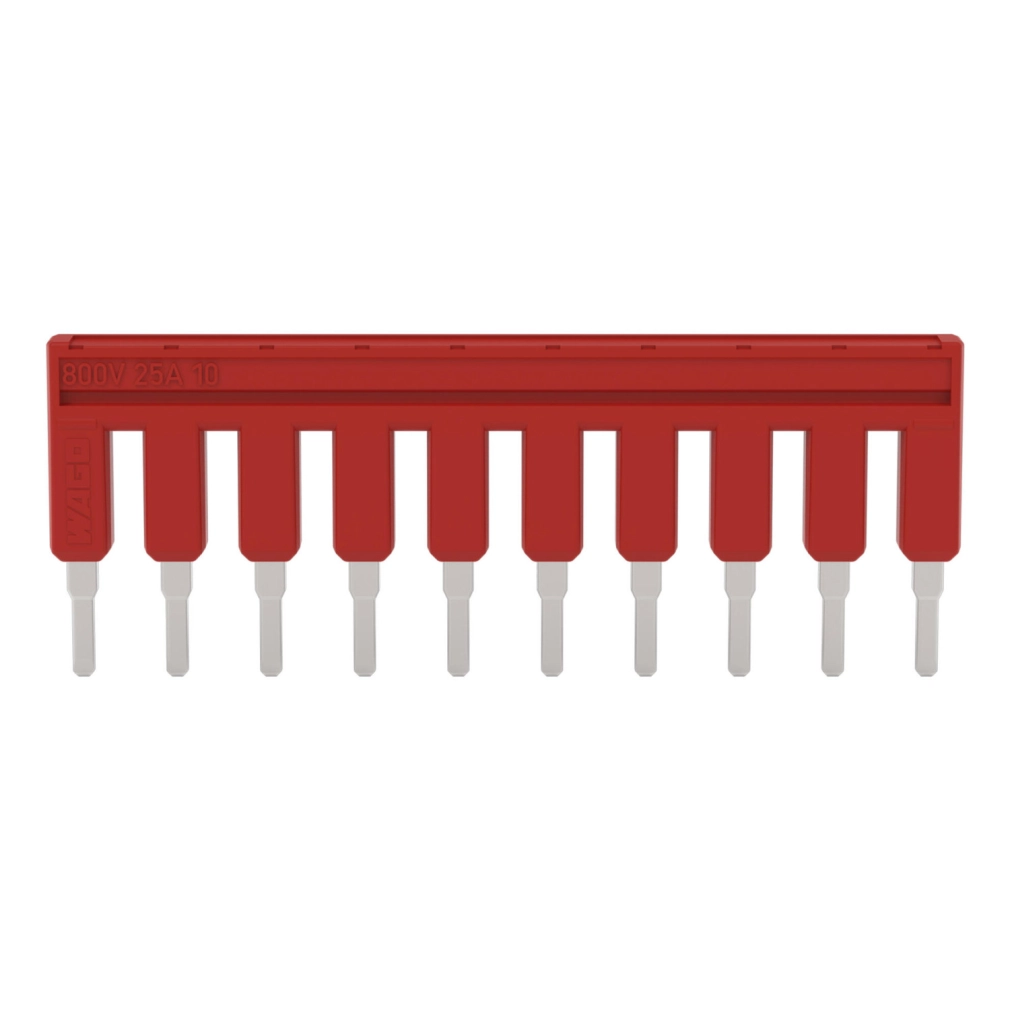

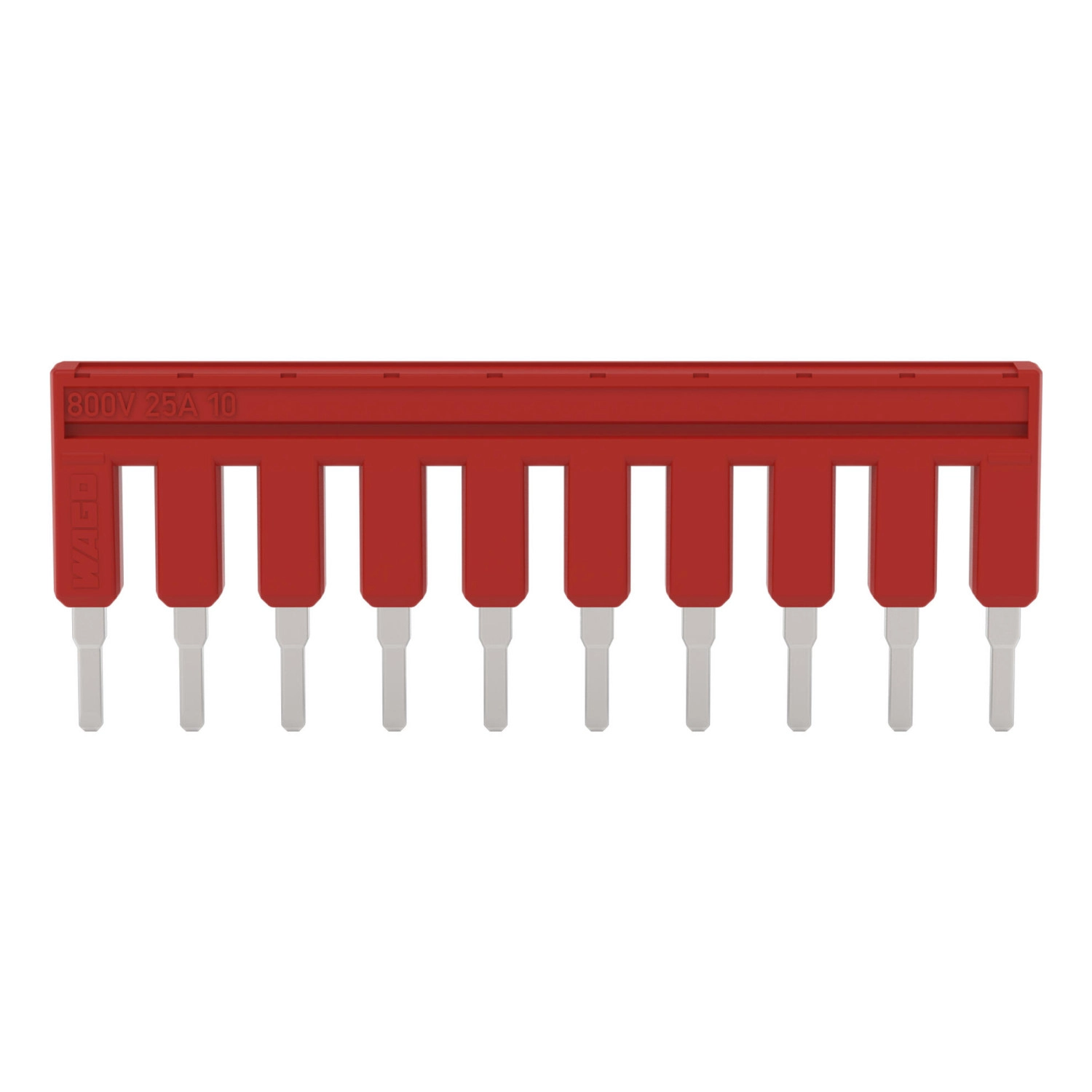

WAGO 2002-410/000-005 áthidaló, 10 irányú, szigetelt, piros, ipari DIN-sínes vezetékezésekhez.
A Wago 2002-410/000-005 piros, szigetelt TOPJOB S fésűs áthidaló 10 ágú kivitelben készül. Névleges árama 25 A; szélessége 50,4 mm, magassága 4,1 mm, mélysége 19 mm. Az érintkezők száma a kiemelésnél használt szerszám helyzetét is meghatározza.
Elektromos adatok
| Névleges áram | 25 A |
|---|---|
| Névleges feszültség és Ex e II áram | Ehhez a változathoz nincs számszerű érték megadva. |
Kivitel és méretek
| Kivitel | Szigetelt, 10 irányú fésűs áthidaló |
|---|---|
| Szín | piros |
| Szélesség | 50,4 mm / 1,984 inch |
| Magasság | 4,1 mm / 0,161 inch |
| Mélység | 19 mm / 0,748 inch |
| Tömeg | 5 g |
| Tűzterhelés | 0,032 MJ |
| Érintkező anyaga | Tiszta elektrolitikus réz |
| Áthidalórendszer | Dugó–aljzat elv; a sorkapcsok dupla aljzattal és CrNi-acél rugóval rendelkeznek. A földelő sorkapcsok is közösíthetők ezzel a rendszerrel. |
Vasúti vizsgálatok és nyilatkozat
| Vizsgálati előírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rezgésvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04; élettartamteszt, 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesített teszt; 5–150 Hz; 0,101 g; tengelyenként 10 perc; X, Y, Z |
| Működési vizsgálat eredménye | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesített teszt; megnövelt zajszintű vibráció; 5–150 Hz; 0,572 g; tengelyenként 5 óra; X, Y, Z |
| Élettartam-vizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállóság | 10. szakasz szerint teljesített teszt; fél szinusz; 5 g; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X, Y, Z |
| Gyorsulási értékek feltétele | Mindhárom vizsgálatnál a minden tengelyre használt legmagasabb tesztszint szerepel. |
| Ütésvizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Gördülő járművek berendezéseinek összesített ütés- és rezgésvizsgálata | Megfelelt |
| Gyártói nyilatkozat | Railway Ready; WAGO GmbH & Co. KG |
Alkalmazási feltételek és családpéldák
| Zárt csatlakozóoldal, véglappal | A családpélda eltérő keresztmetszetek közösítését mutatja: 16 mm² (6 AWG) és 6 mm² (10 AWG), illetve 6 mm² (10 AWG) és 2,5 mm² (14 AWG). |
|---|---|
| Nyitott csatlakozóoldal, véglappal | A családpélda 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére írja le a léptetést, azonos keresztmetszet feltételével. A megadott példák: 16 mm² (6 AWG) és 6 mm² (10 AWG), vagy 10 mm² (8 AWG) és 4 mm² (12 AWG). |
| A léptetési példák alkalmazási köre | A példák a sorkapocscsalád áthidalási elrendezéseit szemléltetik. Nem a jelen áthidalóhoz tartozó önálló vezetékbefogadási tartományt adnak meg. |
| Áramkorlát | A kimenő áramkörök összárama nem haladhatja meg a redukáló áthidaló vagy dugaszolható áthidaló névleges áramát. |
| Módosított áthidaló feszültsége | Az érintkezők megszakítását szemléltető családpélda mellett 500 V és 300 V szerepel. A két értékhez külön alkalmazási feltétel nincs megadva; egyik sem tekinthető a jelen változat feltétel nélküli névleges feszültségének. |
| Színes áthidalók alkalmazási példája | A színes dugaszolható áthidalók például szenzorsorkapcsokkal használatosak. A szemléltető példa nem ad meg konkrét kompatibilis sorkapocscikkszámot. |
Csomagolás
| Mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Tasak |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges árama?
25 A.
Hová kerüljön a működtetőszerszám eltávolításkor?
A tízérintkezős áthidalónál felváltva mindkét oldalra helyezd a működtetőszerszámot.
Milyen színű?
Piros.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
2002-410/000-005
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
0,5 g/db
Cikkszám
4055143690508
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 2002-410/000-005 áthidaló, 10 irányú, szigetelt, piros műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 2002-410/000-005 |
| GTIN / EAN | 4055143690508 |
| Terméktípus | TOPJOB S szigetelt fésűs áthidaló |
Elektromos adatok
| Névleges áram | 25 A |
|---|---|
| Névleges feszültség és Ex e II áram | Ehhez a változathoz nincs számszerű érték megadva. |
Kivitel és méretek
| Kivitel | Szigetelt, 10 irányú fésűs áthidaló |
|---|---|
| Szín | piros |
| Szélesség | 50,4 mm / 1,984 inch |
| Magasság | 4,1 mm / 0,161 inch |
| Mélység | 19 mm / 0,748 inch |
| Tömeg | 5 g |
| Tűzterhelés | 0,032 MJ |
| Érintkező anyaga | Tiszta elektrolitikus réz |
| Áthidalórendszer | Dugó–aljzat elv; a sorkapcsok dupla aljzattal és CrNi-acél rugóval rendelkeznek. A földelő sorkapcsok is közösíthetők ezzel a rendszerrel. |
Vasúti vizsgálatok és nyilatkozat
| Vizsgálati előírás | DIN EN 50155 (VDE 0115-200):2022-06; vasúti alkalmazások, gördülő járművek elektronikus berendezései |
|---|---|
| Ütés- és rezgésvizsgálat | DIN EN 61373 (VDE 0115-0106):2011-04; élettartamteszt, 1. kategória, A/B osztály |
| Működési rezgésvizsgálat | 8. szakasz szerint teljesített teszt; 5–150 Hz; 0,101 g; tengelyenként 10 perc; X, Y, Z |
| Működési vizsgálat eredménye | Érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Szimulált élettartam-vizsgálat | 9. szakasz szerint teljesített teszt; megnövelt zajszintű vibráció; 5–150 Hz; 0,572 g; tengelyenként 5 óra; X, Y, Z |
| Élettartam-vizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Ütésállóság | 10. szakasz szerint teljesített teszt; fél szinusz; 5 g; 30 ms; tengelyenként 3 pozitív és 3 negatív ütés; X, Y, Z |
| Gyorsulási értékek feltétele | Mindhárom vizsgálatnál a minden tengelyre használt legmagasabb tesztszint szerepel. |
| Ütésvizsgálat eredménye | Kibővített tesztkörben érintkezési hibák/kimaradások figyelése és feszültségesés mérése minden tengely előtt és után: megfelelt |
| Gördülő járművek berendezéseinek összesített ütés- és rezgésvizsgálata | Megfelelt |
| Gyártói nyilatkozat | Railway Ready; WAGO GmbH & Co. KG |
Alkalmazási feltételek és családpéldák
| Zárt csatlakozóoldal, véglappal | A családpélda eltérő keresztmetszetek közösítését mutatja: 16 mm² (6 AWG) és 6 mm² (10 AWG), illetve 6 mm² (10 AWG) és 2,5 mm² (14 AWG). |
|---|---|
| Nyitott csatlakozóoldal, véglappal | A családpélda 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére írja le a léptetést, azonos keresztmetszet feltételével. A megadott példák: 16 mm² (6 AWG) és 6 mm² (10 AWG), vagy 10 mm² (8 AWG) és 4 mm² (12 AWG). |
| A léptetési példák alkalmazási köre | A példák a sorkapocscsalád áthidalási elrendezéseit szemléltetik. Nem a jelen áthidalóhoz tartozó önálló vezetékbefogadási tartományt adnak meg. |
| Áramkorlát | A kimenő áramkörök összárama nem haladhatja meg a redukáló áthidaló vagy dugaszolható áthidaló névleges áramát. |
| Módosított áthidaló feszültsége | Az érintkezők megszakítását szemléltető családpélda mellett 500 V és 300 V szerepel. A két értékhez külön alkalmazási feltétel nincs megadva; egyik sem tekinthető a jelen változat feltétel nélküli névleges feszültségének. |
| Színes áthidalók alkalmazási példája | A színes dugaszolható áthidalók például szenzorsorkapcsokkal használatosak. A szemléltető példa nem ad meg konkrét kompatibilis sorkapocscikkszámot. |
Csomagolás
| Mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Tasak |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-40 |
| eCl@ss 9.0 | 27-14-11-40 |
| ETIM 9.0 | EC000489 |
| ETIM 10.0 | EC000489 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 2002-410/000-005 áthidaló, 10 irányú, szigetelt, piros használati útmutató
Dugaszolható áthidaló eltávolítása
1
Helyezd a működtetőszerszámot az áthidaló és a dupla áthidalónyílás válaszfala közé.
2
A tízérintkezős áthidalónál felváltva mindkét oldalra helyezd a működtetőszerszámot.
3
Emeld ki az áthidalót.
Érintkezőszámtól függő szerszámhelyzet
Legfeljebb öt érintkező esetén középen, ötnél több érintkező esetén felváltva mindkét oldalon kell elhelyezni a működtetőszerszámot.
Egyedi áthidaló és jelölés
A 2000, 2001, 2002 és 2004 sorozatnál az áthidalási érintkezők megbontásával és eltávolításával egyedi áthidaló hozható létre. Az áthidaló filctollal jelölhető.
Léptetés és alkalmazási feltételek
| Zárt csatlakozóoldal, véglappal | A családpélda eltérő keresztmetszetek közösítését mutatja: 16 mm² (6 AWG) és 6 mm² (10 AWG), illetve 6 mm² (10 AWG) és 2,5 mm² (14 AWG). |
|---|---|
| Nyitott csatlakozóoldal, véglappal | A családpélda 16 mm² (6 AWG) és 10 mm² (8 AWG), illetve 6/4/2,5 mm² (10/12/14 AWG) esetére írja le a léptetést, azonos keresztmetszet feltételével. A megadott példák: 16 mm² (6 AWG) és 6 mm² (10 AWG), vagy 10 mm² (8 AWG) és 4 mm² (12 AWG). |
| A léptetési példák alkalmazási köre | A példák a sorkapocscsalád áthidalási elrendezéseit szemléltetik. Nem a jelen áthidalóhoz tartozó önálló vezetékbefogadási tartományt adnak meg. |
| Áramkorlát | A kimenő áramkörök összárama nem haladhatja meg a redukáló áthidaló vagy dugaszolható áthidaló névleges áramát. |
| Módosított áthidaló feszültsége | Az érintkezők megszakítását szemléltető családpélda mellett 500 V és 300 V szerepel. A két értékhez külön alkalmazási feltétel nincs megadva; egyik sem tekinthető a jelen változat feltétel nélküli névleges feszültségének. |
| Színes áthidalók alkalmazási példája | A színes dugaszolható áthidalók például szenzorsorkapcsokkal használatosak. A szemléltető példa nem ad meg konkrét kompatibilis sorkapocscikkszámot. |
Használati megjegyzés
