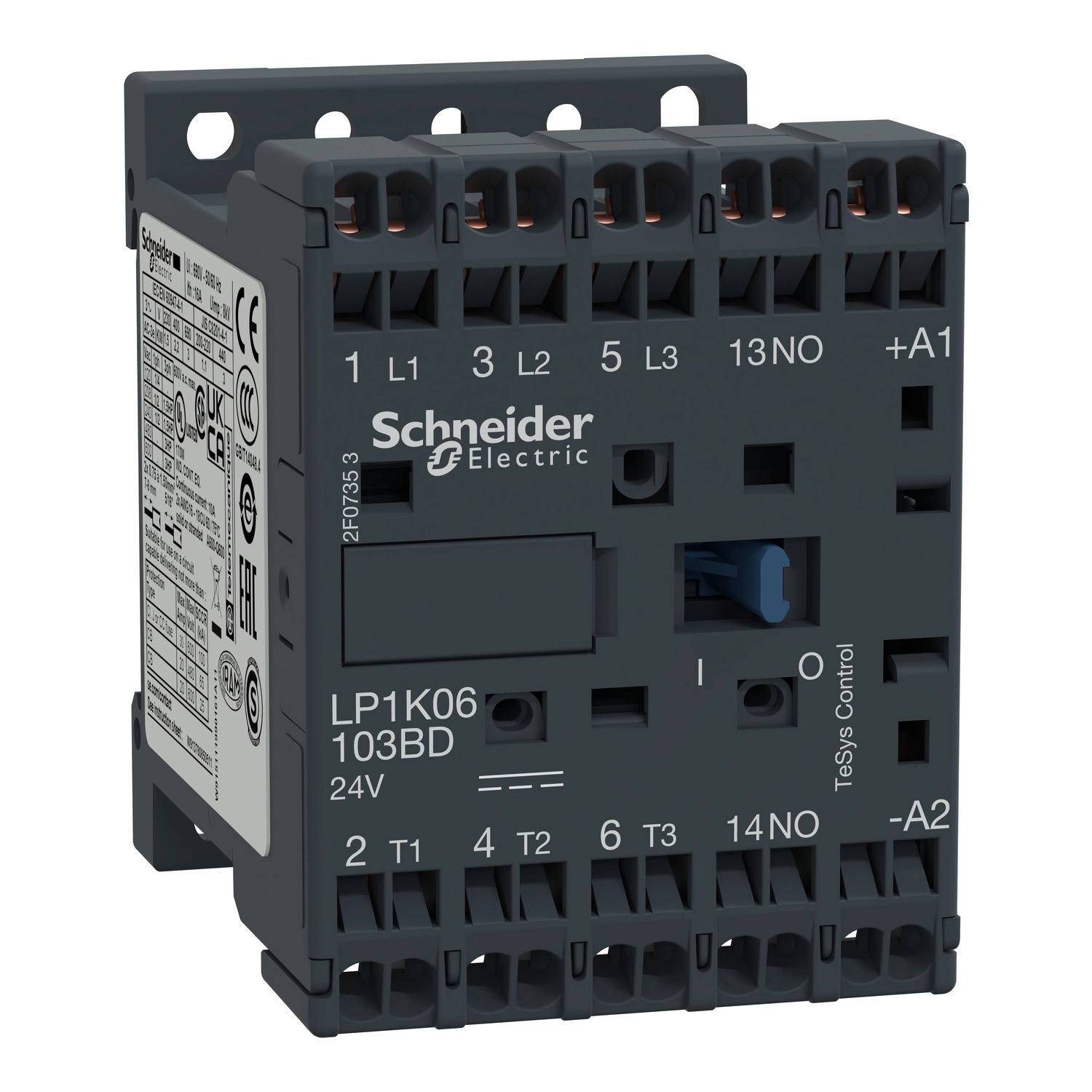

A Schneider Electric TeSys K sorozatból származó LP1K06103BD kontaktor egy kompakt, sokoldalú és megbízható kapcsolóelem, amely kifejezetten motorvezérlési alkalmazásokhoz lett tervezve. Ez a 3 pólusú kontaktor ideális választás különböző ipari környezetben, ahol megbízható motorvezérlési megoldásra van szükség.
Az LP1K06103BD kontaktor kiemelkedő műszaki paraméterekkel rendelkezik: 6A névleges üzemi árammal működik AC-3 és AC-3e kategóriákban, akár 440V üzemi feszültség mellett. A készülék 3 NO teljesítmény érintkezővel és 1 NO segédérintkezővel van felszerelve, így maximális rugalmasságot biztosít a különböző kapcsolási feladatokhoz. A kontaktor vezérlése 24V DC feszültséggel történik, a csatlakozás pedig rugós csatlakozókon keresztül valósul meg, ami gyors és megbízható telepítést tesz lehetővé. A kompakt kialakítás (58 mm magasság, 45 mm szélesség, 57 mm mélység) lehetővé teszi a helytakarékos beépítést a kapcsolószekrényekbe.
Az LP1K06103BD különböző motorteljesítmények kapcsolására alkalmas: 1,5 kW 220-230V AC, 2,2 kW 380-415V AC, illetve 3 kW 440/690V AC hálózatokon, 50/60 Hz frekvencián, AC-3, AC-3e és AC-4 felhasználási kategóriákban egyaránt. A kontaktor kiemelkedő villamos jellemzőkkel rendelkezik, beleértve a 8 kV névleges lökőfeszültség-állóságot, 16A konvencionális szabad levegőben mért hőáramot a teljesítménykörön, és 110A záróképességet. A rögzítés történhet sínre vagy lapra. Működési hőmérsékleti tartománya széles skálán mozog: -25°C és +50°C között, tárolási hőmérséklete pedig -50°C és +80°C között. Az IP2X védettségi fokozat megfelelő védelmet biztosít a készülék számára.
A TeSys K LP1K06103BD kontaktor megfelel számos nemzetközi szabványnak és rendelkezik a szükséges tanúsítványokkal, többek között: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1 és GB/T 14048.4. A termék CB Scheme, CCC, UL, CSA, EAC, CE és UKCA tanúsítványokkal is rendelkezik. A magas megbízhatóságot bizonyítja, hogy mechanikai élettartama 10 millió ciklus, elektromos élettartama pedig 1,3 millió ciklus 6A AC-3 és AC-3e kategóriákban 440V feszültségen. A biztonságtechnikai megbízhatóság szintje is kiemelkedő: B10d = 1369863 ciklus névleges terheléssel és B10d = 20000000 ciklus mechanikai terheléssel az EN/ISO 13849-1 szabvány szerint.
Schneider Electric TeSys K - LP1K06103BD - Mágneskapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Termék vagy komponens típusa: Kontaktor
Eszköz rövid neve: LP1K
Kontaktor alkalmazása: Motorvezérlés
Műszaki paraméterek
Felhasználási kategória: AC-3, AC-3e, AC-4
Pólusok leírása: 3P
Teljesítmény pólusok kontaktus összetétele: 3 NO
Névleges üzemi feszültség: Teljesítmény áramkör: <= 690 V AC <= 400 Hz, Jelző áramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram: 6 A (60 °C alatt) <= 440 V AC AC-3 teljesítmény áramkörhöz, 6 A (60 °C alatt) <= 440 V AC AC-3e teljesítmény áramkörhöz
Vezérlő áramkör típusa: DC standard
Vezérlő áramkör feszültsége: 24 V DC
Motorteljesítmény
Motorteljesítmény kW: 1,5 kW 220...230 V AC 50/60 Hz AC-3, 2,2 kW 380...415 V AC 50/60 Hz AC-3, 3 kW 440/690 V AC 50/60 Hz AC-3, 1,5 kW 220...230 V AC 50/60 Hz AC-3e, 2,2 kW 380...415 V AC 50/60 Hz AC-3e, 3 kW 440/690 V AC 50/60 Hz AC-3e, 1,5 kW 220...230 V AC 50/60 Hz AC-4, 2,2 kW 380...415 V AC 50/60 Hz AC-4, 3 kW 440/690 V AC 50/60 Hz AC-4
Érintkezők és elektromos jellemzők
Segédérintkező összetétele: 1 NO
Névleges lökőfeszültség-állóság: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőben mért hőáram: 16 A (60 °C-on) teljesítmény áramkörhöz, 10 A (50 °C-on) jelző áramkörhöz
Záróképesség: 110 A AC teljesítmény áramkörhöz IEC 60947 szerint, 110 A AC jelző áramkörhöz IEC 60947 szerint
Mechanikai és környezeti jellemzők
Csatlakozások: Rugós csatlakozók 1 kábel(ek) 0,75...1,5 mm² tömör, Rugós csatlakozók 1 kábel(ek) 0,75...1,5 mm² rugalmas kábelvég nélkül, Rugós csatlakozók 2 kábel(ek) 0,75...1,5 mm² rugalmas kábelvég nélkül
Maximális működési sebesség: 3600 ciklus/óra
Tekercs technológia: Beépített túlfeszültség-védelmi modul nélkül
Rögzítés módja: Sín, Lap
Működési idő: 30...40 ms tekercs gerjesztés és NO zárás, 10 ms tekercs gerjesztés megszűnése és NO nyitás
Mechanikai élettartam: 10 millió ciklus
Elektromos élettartam: 1,3 millió ciklus 6 A AC-3 Ue <= 440 V, 1,3 millió ciklus 6 A AC-3e Ue <= 440 V, 0,05 millió ciklus 36 A AC-4 Ue <= 440 V
Méretek
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Környezeti feltételek
IP védettségi fokozat: IP2X
Környezeti hőmérséklet üzemeltetés során: -25...50 °C
Környezeti hőmérséklet tárolás során: -50...80 °C
Üzemeltetési magasság: 2000 m teljesítménycsökkenés nélkül
Lángállóság: V1 UL 94 szerint, Követelmény 2 NF F 16-101 szerint, Követelmény 2 NF F 16-102 szerint
