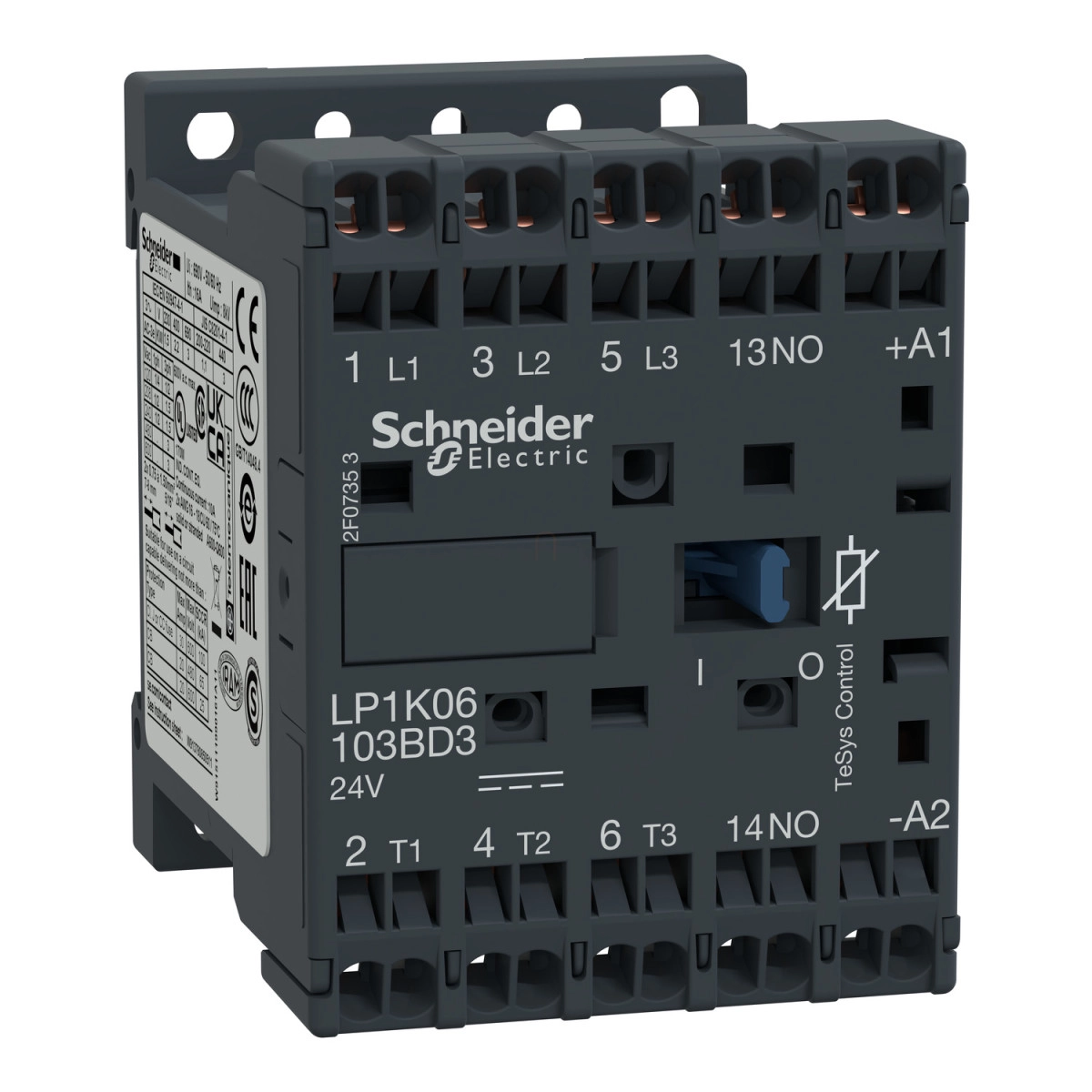

Schneider Electric TeSys K - LP1K09103BD3 - Mágneskapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméktípus: Mágneskapcsoló
Rövidnév: LP1K
Alkalmazás: Motorvezérlés, ellenállásos terhelés
Felhasználási kategóriák
AC-3, AC-3e, AC-1, AC-4
Elektromos jellemzők
Pólusok száma: 3P
Főérintkező kialakítás: 3 NO (záró)
Névleges üzemi feszültség [Ue]: Főáramkör: <= 690 V AC <= 400 Hz, Jelzőáramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram [Ie]: 9 A (60 °C alatt) <= 440 V AC AC-3 és AC-3e kategóriában, 20 A (60 °C alatt) <= 690 V AC AC-1 kategóriában
Vezérlő áramkör típusa: DC standard
Vezérlő áramkör feszültsége [Uc]: 24 V DC
Motorteljesítmény kW:
2,2 kW 220...230 V AC 50/60 Hz AC-3 és AC-3e kategóriában
4 kW 380...415 V AC 50/60 Hz AC-3 és AC-3e kategóriában
4 kW 440/690 V AC 50/60 Hz AC-3 és AC-3e kategóriában
2,2 kW 220...230 V AC 50/60 Hz AC-4 kategóriában
4 kW 380...415 V AC 50/60 Hz AC-4 kategóriában
4 kW 440/690 V AC 50/60 Hz AC-4 kategóriában
Segédérintkezők
Segédérintkező összetétel: 1 NO (záró)
Védelmi értékek és szabványok
Névleges lökőfeszültség [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőben termikus áram [Ith]: 16 A (60 °C-on) főáramkör esetén, 10 A (50 °C-on) jelzőáramkör esetén
Névleges záróképesség (Irms): 110 A AC főáramkör és jelzőáramkör esetén (IEC 60947 szerint)
Névleges megszakítóképesség: 110 A 220...230 V-on, 110 A 380...400 V-on, 110 A 415 V-on, 110 A 440 V-on, 80 A 500 V-on, 70 A 660...690 V-on (IEC 60947 szerint)
Névleges rövidideig kibírható áram [Icw]: 90 A 50 °C - 1 s, 85 A 50 °C - 5 s, 80 A 50 °C - 10 s, 60 A 50 °C - 30 s, 45 A 50 °C - 1 perc, 40 A 50 °C - 3 perc, 20 A 50 °C - >= 15 perc főáramkör esetén
Biztosítékok
Javasolt biztosíték: 25 A gG <= 440 V főáramkör esetén, 25 A aM főáramkör esetén, 10 A gG jelzőáramkör esetén
Egyéb jellemzők
Átlagos impedancia: 3 mOhm - Ith 16 A 50 Hz főáramkör esetén
Névleges szigetelési feszültség [Ui]: 600 V (UL 508), 690 V (IEC 60947-4-1) főáramkör esetén
Szigetelési ellenállás: > 10 MOhm jelzőáramkör esetén
Bekapcsolási teljesítmény: 3 W (20 °C-on)
Tartó teljesítményfelvétel: 3 W 20 °C-on
Hőleadás: 1,3 W
Csatlakozások
Csatlakozók: Rugós csatlakozók 1 kábel(ek) 0,75…1,5 mm²tömör, Rugós csatlakozók 1 kábel(ek) 0,75…1,5 mm²hajlékony kábelvég nélkül, Rugós csatlakozók 2 kábel(ek) 0,75…1,5 mm²hajlékony kábelvég nélkül
Működési jellemzők
Maximális működési gyakoriság: 3600 ciklus/óra
Tekercs technológia: Integrált túlfeszültség-levezető eszközzel
Segédérintkezők típusa: pillanatműködésű 1 NO
Minimális kapcsolási áram: 5 mA jelzőáramkör esetén
Minimális kapcsolási feszültség: 17 V jelzőáramkör esetén
Szerelési mód: Lap vagy sín
Működési idő: 30...40 ms tekercs bekapcsolás és NO zárás, 10 ms tekercs kikapcsolás és NO nyitás
Élettartam
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus kontaktor névleges terheléssel (EN/ISO 13849-1), B10d = 20000000 ciklus kontaktor mechanikai terheléssel (EN/ISO 13849-1)
Mechanikai élettartam: 10 millió ciklus
Elektromos élettartam: 1,3 millió ciklus 9 A AC-3 és AC-3e kategóriában <= 440 V-on, 0,16 millió ciklus 20 A AC-1 kategóriában <= 690 V-on, 0,02 millió ciklus 54 A AC-4 kategóriában <= 440 V-on
Méretek és tömeg
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4
Terméktanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
IP védettségi fokozat: IP2X
Üzemi környezeti hőmérséklet: -25…50 °C
Tárolási környezeti hőmérséklet: -50…80 °C
Üzemi magasság: 2000 m teljesítménycsökkenés nélkül
Lángállóság: V1 az UL 94 szerint, 2-es követelmény az NF F 16-101 szerint, 2-es követelmény az NF F 16-102 szerint
