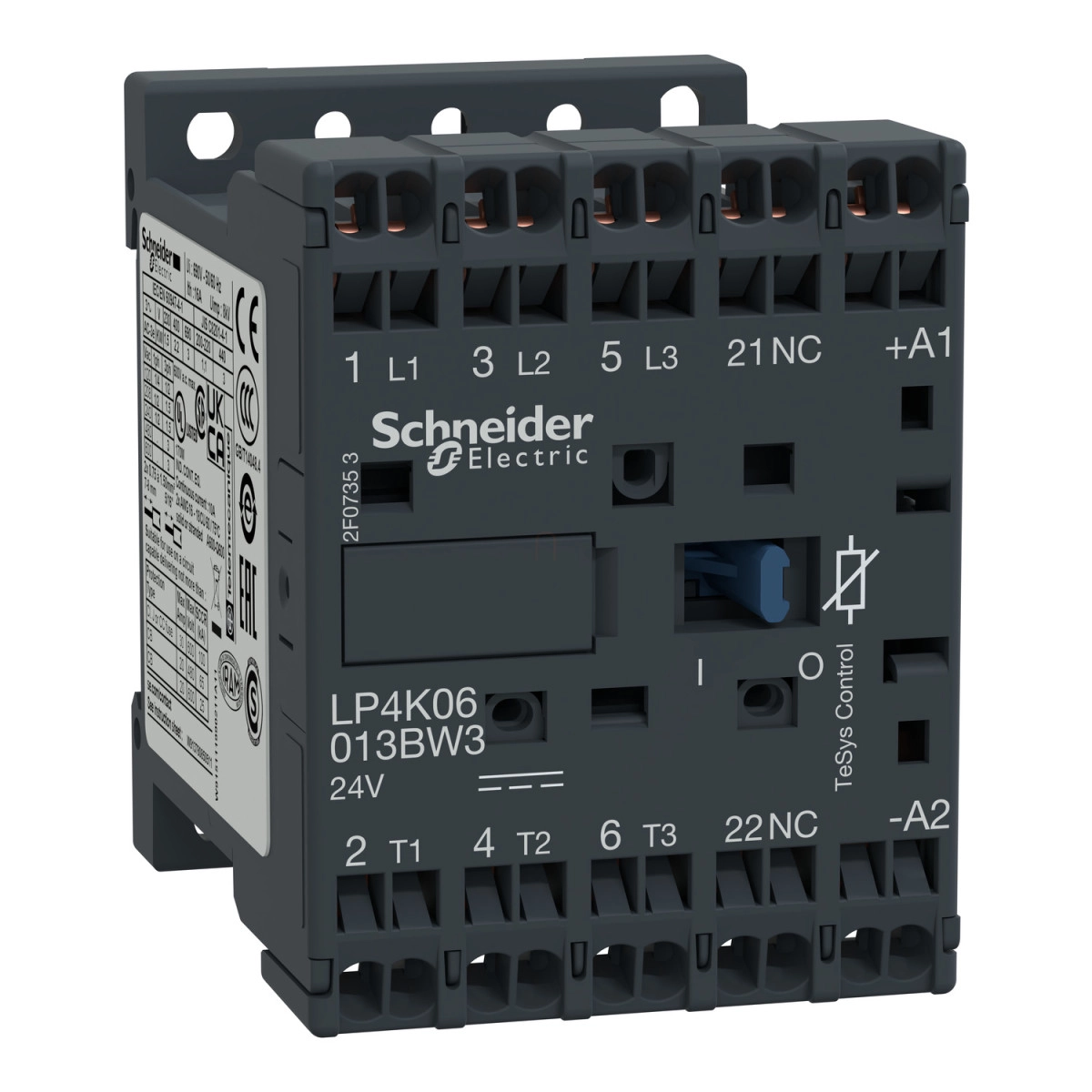

A Schneider Electric TeSys K LP4K06013BW3 típusú mágneskapcsolója egy kompakt, hatékony és megbízható megoldás különféle motorvezérlési alkalmazásokhoz. Ez a 3 pólusú, rugós csatlakozós kontaktor kiválóan alkalmazható ipari és kereskedelmi környezetben egyaránt, ahol precíz és biztonságos motorvezérlésre van szükség.
A TeSys K sorozat ezen tagja számos kiemelkedő tulajdonsággal rendelkezik. A 6A-es névleges üzemi áramával (AC-3/AC-3e felhasználási kategóriában) és 440V-os névleges üzemi feszültségével ideális választás kisebb teljesítményű motorokhoz. Teljesítménykapcsolási képessége figyelemreméltó: 1,5 kW 220-230 V-on, 2,2 kW 380-415 V-on, valamint 3 kW 440/690 V-on AC-3 és AC-3e felhasználási kategóriában egyaránt. Az eszköz alacsony fogyasztású, 24 V DC vezérlőtekerccsel rendelkezik, amely hozzájárul az energiahatékony működéshez, mindössze 1,8 W teljesítményfelvétellel 20 °C-on.
A LP4K06013BW3 kontaktor kiemelkedik kényelmes és rugalmas csatlakoztatási lehetőségeivel. A rugós csatlakozók lehetővé teszik az 1 vagy 2 kábel könnyű, 0,75-1,5 mm² keresztmetszettel történő bekötését, ami jelentősen meggyorsítja és egyszerűsíti a telepítési folyamatot. Az eszköz teljes méretei - 58 mm magasság, 45 mm szélesség és 57 mm mélység - rendkívül kompakt kialakítást biztosítanak, amely különösen előnyös helytakarékos alkalmazásokhoz. A kompakt kialakítás ellenére a kontaktor robusztus konstrukciója garantálja a hosszú élettartamot, amit a 30 millió ciklusos mechanikai és 1,3 millió ciklusos elektromos élettartam is bizonyít.
A TeSys K LP4K06013BW3 számos tanúsítvánnyal rendelkezik, beleértve a CB Scheme, CCC, UL, CSA, EAC, CE és UKCA minősítéseket, ami igazolja a termék magas minőségét és megbízhatóságát. Az eszköz használható -25 és 50 °C közötti környezeti hőmérsékleten, és 2000 méter tengerszint feletti magasságig korlátozás nélkül üzemeltethető. A IP2X védettségi fokozata további biztonságot nyújt a felhasználók számára. A kontaktor integrált túlfeszültség-levezetővel van ellátva, ami növeli a rendszer stabilitását és megbízhatóságát.
Schneider Electric TeSys K - LP4K06013BW3 - Mágneskapcsoló műszaki adatok
Általános jellemzők
Sorozat: TeSys
Termék vagy komponens típus: Kontaktor
Eszköz rövidneve: LP4K
Kontaktor alkalmazás: Motor vezérlés
Műszaki paraméterek
Felhasználási kategória: AC-3, AC-3e, AC-4
Pólusok leírása: 3P
Erőátviteli pólusok összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Erőátviteli áramkör: <= 690 V AC <= 400 Hz
Jelzőáramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram [Ie]: 6 A (< 60 °C-on) <= 440 V AC AC-3 erőátviteli áramkörhöz
6 A (< 60 °C-on) <= 440 V AC AC-3e erőátviteli áramkörhöz
Vezérlőáramkör típusa: DC széles tartomány
Vezérlőáramkör feszültség [Uc]: 24 V DC
Motor teljesítmény
1,5 kW 220...230 V AC 50/60 Hz AC-3
2,2 kW 380...415 V AC 50/60 Hz AC-3
3 kW 440/690 V AC 50/60 Hz AC-3
1,5 kW 220...230 V AC 50/60 Hz AC-3e
2,2 kW 380...415 V AC 50/60 Hz AC-3e
3 kW 440/690 V AC 50/60 Hz AC-3e
1,5 kW 220...230 V AC 50/60 Hz AC-4
2,2 kW 380...415 V AC 50/60 Hz AC-4
3 kW 440/690 V AC 50/60 Hz AC-4
Segédérintkező összetétele: 1 NC
Elektromos jellemzők
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültségi kategória: III
Hagyományos szabad levegőáramlású termikus áram [Ith]: 16 A (60 °C-on) erőátviteli áramkörhöz
10 A (50 °C-on) jelzőáramkörhöz
Névleges bekapcsolási képesség Irms: 110 A AC erőátviteli áramkörhöz IEC 60947 szerint
110 A AC jelzőáramkörhöz IEC 60947 szerint
Névleges megszakító képesség: 110 A 220...230 V-on IEC 60947 szerint
110 A 380...400 V-on IEC 60947 szerint
110 A 415 V-on IEC 60947 szerint
110 A 440 V-on IEC 60947 szerint
80 A 500 V-on IEC 60947 szerint
70 A 660...690 V-on IEC 60947 szerint
Műszaki adatok
Névleges rövid idejű áramerősség [Icw]: Több érték 1s-tól 15 percig 20A-90A között
Kapcsolódó biztosíték érték: 25 A gG <= 440 V erőátviteli áramkörhöz
25 A aM erőátviteli áramkörhöz
10 A gG jelzőáramkörhöz IEC 60947 szerint
Átlagos impedancia: 3 mOhm - Ith 16 A 50 Hz erőátviteli áramkörhöz
Bekapcsolási teljesítmény W-ban: 1,8 W (20 °C-on)
Tartási teljesítményfelvétel W-ban: 1,8 W 20 °C-on
Hődisszipáció: 1,8 W
Vezérlőáramkör feszültség határértékek: Működési: 0,7...1,3 Uc (< 50 °C-on)
Kioldási: >= 0,10 Uc (< 50 °C-on)
Csatlakozások
Csatlakozók - sorkapcsok: Rugós sorkapcsok 1 kábel(ek) 0,75...1,5 mm² tömör
Rugós sorkapcsok 1 kábel(ek) 0,75...1,5 mm² rugalmas kábelvég nélkül
Rugós sorkapcsok 2 kábel(ek) 0,75...1,5 mm² rugalmas kábelvég nélkül
További jellemzők
Maximális működési sebesség: 3600 ciklus/óra
Tekercs technológia: Beépített túlfeszültség-levezetővel
Segédérintkezők típusa: pillanatnyi típusú 1 NC
Minimális kapcsolási áram: 5 mA jelzőáramkörhöz
Minimális kapcsolási feszültség: 17 V jelzőáramkörhöz
Rögzítési támogatás: Lap
Sín
Működési idő: 10...20 ms tekercs-kikapcsolás és NO nyitás
30...40 ms tekercs-bekapcsolás és NO zárás
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus kontaktor névleges terheléssel EN/ISO 13849-1 szerint
B10d = 20000000 ciklus kontaktor mechanikai terheléssel EN/ISO 13849-1 szerint
Mechanikai élettartam: 30 millió ciklus
Elektromos élettartam: 1,3 millió ciklus 6 A AC-3 Ue <= 440 V
1,3 millió ciklus 6 A AC-3e Ue <= 440 V
0,05 millió ciklus 36 A AC-4 Ue <= 440 V
Méretek
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4
Termék tanúsítványok: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
IP védettségi fokozat: IP2X
Környezeti levegőhőmérséklet működés közben: -25...50 °C
Környezeti levegőhőmérséklet tárolás közben: -50...80 °C
Üzemi magasság: 2000 m csökkentett teljesítmény nélkül
Lángállóság: V1 az UL 94 szerint
