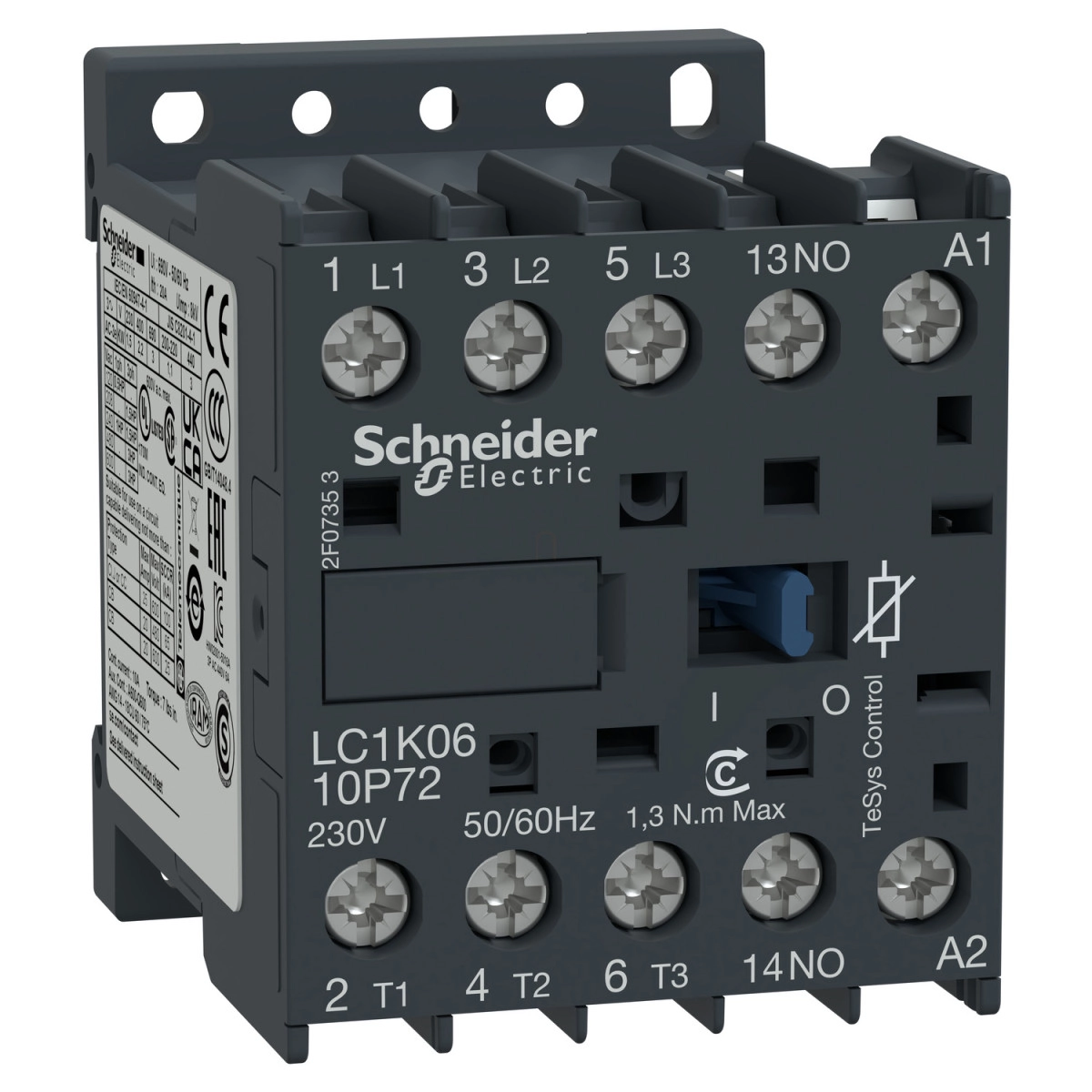

A Schneider Electric TeSys K sorozatba tartozó LC1K0610P72 típusú mágneskapcsoló egy kompakt, mégis rendkívül megbízható villamos kapcsolókészülék, amely elsősorban motorvezérlési feladatok ellátására lett tervezve. Ez a 3 pólusú kontaktor 6 amperes névleges árammal és 230V-os AC vezérlőtekerccsel rendelkezik, amely kifejezetten alkalmas ipari környezetben történő használatra.
A TeSys K LC1K0610P72 mágneskapcsoló kiválóan alkalmazható AC-3 és AC-3e felhasználási kategóriákban, ahol akár 440V-os üzemi feszültségig is képes megbízhatóan működni. A kontaktor 3 NO (záró) főérintkezővel és 1 NO segédérintkezővel rendelkezik, ami univerzális felhasználhatóságot biztosít. A vezérlés 230V AC 50/60 Hz vezérlőfeszültséggel történik, mely az ipari automatizálásban gyakori szabvány. Motorteljesítmény szempontjából a készülék 220-230V-on 1,5 kW, 380-415V-on 2,2 kW, 440/690V-on pedig 3 kW teljesítményű motorok kapcsolására alkalmas AC-3 és AC-3e üzemmódokban egyaránt. Az AC-4 kategóriában ugyanilyen teljesítményértékekkel használható, ami sokoldalú alkalmazást tesz lehetővé ipari környezetben.
Műszaki paramétereit tekintve a készülék 8 kV-os névleges lökőfeszültség-állósággal rendelkezik, és III-as túlfeszültség kategóriába tartozik. A konvencionális szabad levegőn mérhető termikus árama 20A a főáramkör esetében (60°C-on), illetve 10A a jelzőáramkör esetében (50°C-on). A bekapcsolási képesség 110A AC a főáramkör és a jelzőáramkör esetében is, az IEC 60947 szabványnak megfelelően. Kikapcsolási képessége a különböző feszültségszinteken: 110A 220-230V-on, 110A 380-400V-on, 110A 415V-on, 110A 440V-on, 80A 500V-on és 70A 660-690V-on. A mágneskapcsoló rövid idejű áramterhelhetősége is figyelemreméltó, például 1 másodpercre akár 90A, vagy 15 percnél hosszabb időtartamra 20A-ig terhelhető 50°C-on a főáramkör esetében.
A termék 58 mm magas, 45 mm széles és 57 mm mély, mindössze 0,18 kg tömegű, ami különösen alkalmassá teszi olyan alkalmazásokra, ahol a helytakarékosság fontos szempont. Szerelése történhet sínre vagy lapra, a sorkapcsok pedig lehetővé teszik 1 vagy 2 vezeték csatlakoztatását különböző keresztmetszetekkel (tömör, sodrott vagy érvéghüvellyel ellátott kivitelben). A mechanikai tartóssága 10 millió kapcsolási ciklus, míg az elektromos élettartama AC-3 és AC-3e üzemmódokban, 440V-ig 1,3 millió ciklus, AC-4 üzemmódban 440V-ig pedig 0,05 millió ciklus. A készülék IP2X érintésvédelmi fokozattal rendelkezik a VDE 0106 szabvány szerint, és különböző tanúsítványokkal rendelkezik, mint például CB Scheme, CCC, UL, CSA, EAC, CE és UKCA.
Schneider Electric TeSys K - LC1K0610P72 - Mágneskapcsoló 6A 230VAC műszaki adatok
Fő jellemzők
Sorozat: TeSys
Termék típusa: Mágneskapcsoló
Eszköz rövidítése: LC1K
Eszköz alkalmazása: Vezérlés
Mágneskapcsoló alkalmazása: Motorvezérlés
Kiegészítő jellemzők
Felhasználási kategória: AC-3, AC-3e, AC-4
Pólusok leírása: 3P
Erősáramú érintkezők összetétele: 3 NO
Névleges üzemi feszültség [Ue]: Erősáramú áramkör: <= 690 V AC <= 400 Hz
Jelzőáramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram [Ie]: 6 A (< 60 °C-nál) <= 440 V AC AC-3 erősáramú áramkörnél
6 A (< 60 °C-nál) <= 440 V AC AC-3e erősáramú áramkörnél
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültség [Uc]: 230 V AC 50/60 Hz
Motorteljesítmény kW: 1.5 kW 220...230 V AC 50/60 Hz AC-3
2.2 kW 380...415 V AC 50/60 Hz AC-3
3 kW 440/690 V AC 50/60 Hz AC-3
1.5 kW 220...230 V AC 50/60 Hz AC-3e
2.2 kW 380...415 V AC 50/60 Hz AC-3e
3 kW 440/690 V AC 50/60 Hz AC-3e
1.5 kW 220...230 V AC 50/60 Hz AC-4
2.2 kW 380...415 V AC 50/60 Hz AC-4
3 kW 440/690 V AC 50/60 Hz AC-4
Segédérintkezők összetétele: 1 NO
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőn mérhető termikus áram [Ith]: 20 A (60 °C-nál) erősáramú áramkörnél
10 A (50 °C-nál) jelzőáramkörnél
Névleges bekapcsolási képesség Irms: 110 A AC erősáramú áramkörnél az IEC 60947 szerint
110 A AC jelzőáramkörnél az IEC 60947 szerint
Névleges megszakítási képesség: 110 A 220...230 V-nál az IEC 60947 szerint
110 A 380...400 V-nál az IEC 60947 szerint
110 A 415 V-nál az IEC 60947 szerint
110 A 440 V-nál az IEC 60947 szerint
80 A 500 V-nál az IEC 60947 szerint
70 A 660...690 V-nál az IEC 60947 szerint
Fizikai jellemzők
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Szerelési mód: Sín, Lap
IP védettségi fokozat: IP2X a VDE 0106 szerint
Teljesítmény jellemzők
Mechanikai élettartam: 10 millió ciklus
Elektromos élettartam: 1.3 millió ciklus 6 A AC-3 Ue <= 440 V
1.3 millió ciklus 6 A AC-3e Ue <= 440 V
0.05 millió ciklus 36 A AC-4 Ue <= 440 V
Maximális működtetési frekvencia: 3600 ciklus/óra
