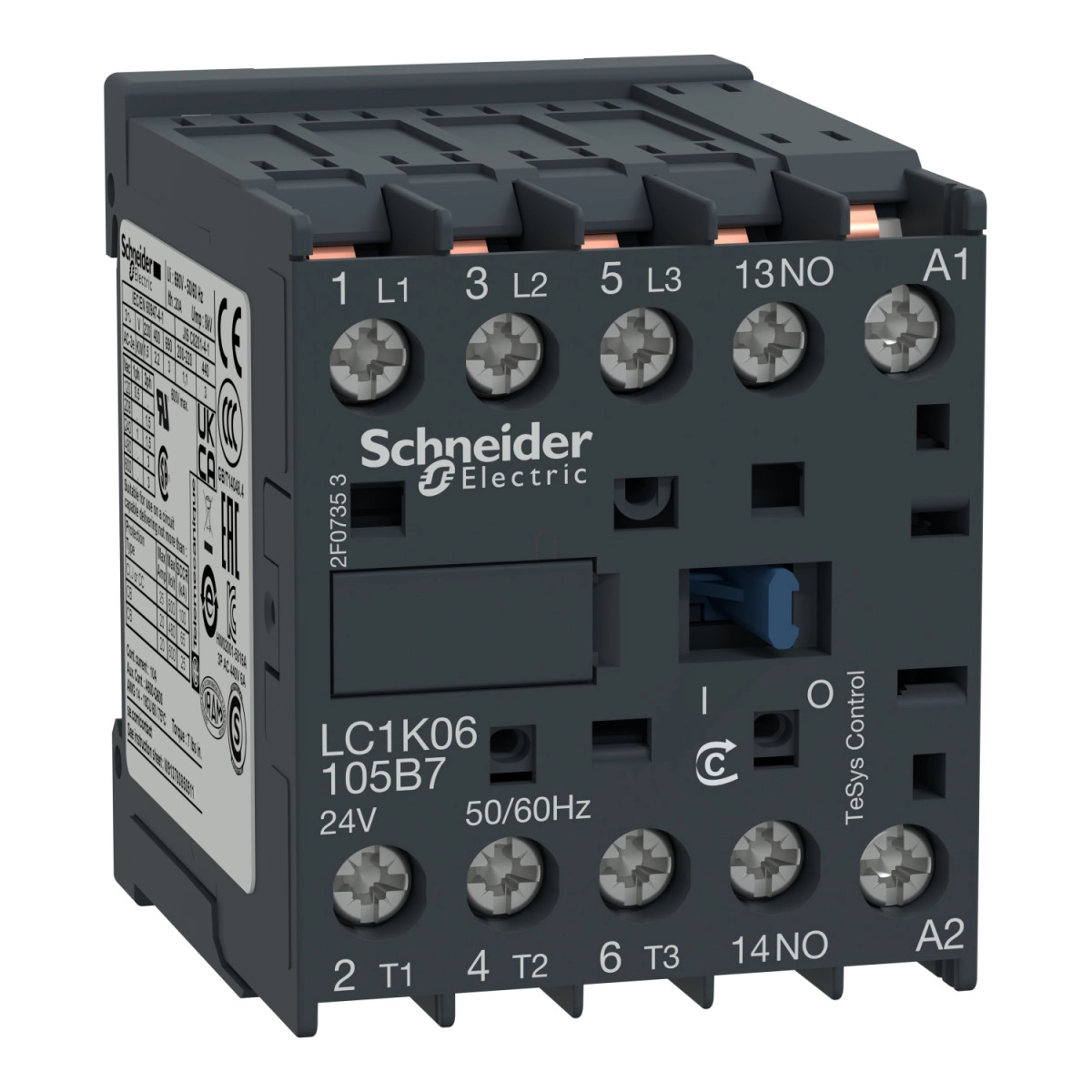

A Schneider Electric TeSys K termékvonalába tartozó LC1K06105P7 mágneskapcsoló kifejezetten motorvezérlési alkalmazásokhoz fejlesztett, kompakt méretű elektromechanikus kapcsolóeszköz. Ez a 3 pólusú kontaktor 6A névleges üzemi áramerősséggel rendelkezik AC-3 és AC-3e alkalmazási kategóriákban, 440V AC feszültségig, valamint kiegészül egy záró (1NO) segédérintkezővel. Vezérlőköre 230V AC 50/60 Hz táplálást igényel, a csatlakozás pedig faston (gyorscsatlakozós) kivitelben történik.
A TeSys K sorozatú LC1K06105P7 mágneskapcsoló alkalmas 1,5 kW teljesítményű motorok vezérlésére 220-230V AC, 2,2 kW teljesítményűekre 380-415V AC, valamint 3 kW teljesítményű motorokhoz 440/690V AC feszültségtartományban egyaránt. Ezt a sokoldalú alkalmazhatóságot a különböző alkalmazási kategóriák (AC-3, AC-3e, AC-4) támogatása biztosítja. A névleges szigetelési feszültség értéke a főáramkörben és a jelzőáramkörben egyaránt 690V AC. A kontaktor 8 kV névleges lökőfeszültség-állósággal rendelkezik, ami a III-as túlfeszültség-kategóriának felel meg.
Műszaki szempontból kiemelendő a magas kapcsolási képesség: a kapcsoló 110A-es bekapcsolási áramlökést képes kezelni az IEC 60947 szabványnak megfelelően. A hőállóság tekintetében a termék 20A-es konvencionális szabad levegőn mért termikus áramot biztosít a főáramkörben 60°C-on, míg a jelzőáramkörben 10A-t 50°C-on. Az átlagos impedancia értéke rendkívül alacsony, mindössze 3 mOhm. A készülék mechanikai élettartama eléri a 10 millió kapcsolási ciklust, míg az elektromos élettartama AC-3/AC-3e kategóriákban 1,3 millió ciklus 6A és 440V mellett. Az eszköz kompakt kialakítású: mindössze 58 mm magas, 45 mm széles és 57 mm mély, tömege pedig csupán 0,18 kg. A magas fokú mechanikai robusztusságot az IEC 60068-2-27 és IEC 60068-2-6 szabványoknak megfelelő ütés- és rezgésállóság jellemzi. A termék maximális működési magassága 2000 méter tengerszint feletti magasság, környezeti tárolási hőmérséklete pedig -50...80°C között változhat. Az IP védettségi besorolása IP2X a VDE 0106 szabvány szerint.
Schneider Electric TeSys K - LC1K06105P7 - Mágneskapcsoló 6A 230VAC műszaki adatok
Főbb jellemzők
Sorozat: TeSys
Termék vagy alkatrész típusa: Mágneskapcsoló
Eszköz rövid neve: LC1K
Eszköz alkalmazás: Vezérlés
Mágneskapcsoló alkalmazás: Motor vezérlés
Kiegészítő jellemzők
Felhasználási kategória: AC-3, AC-3e, AC-4
Pólusok leírása: 3P
Erőátviteli pólusok: 3 NO
Névleges üzemi feszültség [Ue]: Erőátviteli kör: <= 690 V AC <= 400 Hz
Jelzőáramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram [Ie]: 6 A (60 °C-nál) <= 440 V AC AC-3 erőátviteli körnél
6 A (60 °C-nál) <= 440 V AC AC-3e erőátviteli körnél
Vezérlőkör típusa: AC 50/60 Hz
Vezérlőkör feszültség [Uc]: 230 V AC 50/60 Hz
Motor teljesítmény kW: 1,5 kW 220...230 V AC 50/60 Hz AC-3
2,2 kW 380...415 V AC 50/60 Hz AC-3
3 kW 440/690 V AC 50/60 Hz AC-3
1,5 kW 220...230 V AC 50/60 Hz AC-3e
2,2 kW 380...415 V AC 50/60 Hz AC-3e
3 kW 440/690 V AC 50/60 Hz AC-3e
1,5 kW 220...230 V AC 50/60 Hz AC-4
2,2 kW 380...415 V AC 50/60 Hz AC-4
3 kW 440/690 V AC 50/60 Hz AC-4
Segédérintkezők: 1 NO
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőn mért termikus áram [Ith]: 20 A (60 °C-nál) erőátviteli körnél
10 A (50 °C-nál) jelzőáramkörnél
Névleges bekapcsolási képesség Irms: 110 A AC erőátviteli körnél az IEC 60947 szerint
110 A AC jelzőáramkörnél az IEC 60947 szerint
Névleges megszakítóképesség: 110 A 220...230 V feszültségen az IEC 60947 szerint
110 A 380...400 V feszültségen az IEC 60947 szerint
110 A 415 V feszültségen az IEC 60947 szerint
110 A 440 V feszültségen az IEC 60947 szerint
80 A 500 V feszültségen az IEC 60947 szerint
70 A 660...690 V feszültségen az IEC 60947 szerint
Mechanikai jellemzők
Mechanikai élettartam: 10 millió ciklus
Elektromos élettartam: 1,3 millió ciklus 6 A AC-3 Ue <= 440 V
1,3 millió ciklus 6 A AC-3e Ue <= 440 V
0,05 millió ciklus 36 A AC-4 Ue <= 440 V
Méretek: 58 mm magasság, 45 mm szélesség, 57 mm mélység
Csatlakozás: Forrasztható tüskék (külső átmérő: 0,035 mm)
Szerelési mód: Nyomtatott áramköri lapra
Környezeti jellemzők
IP védettség: IP2X a VDE 0106 szerint
Üzemi magasság: 2000 m tengerszint felett, terheléscsökkentés nélkül
Tárolási hőmérséklet: -50...80 °C
Szabványok: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ
