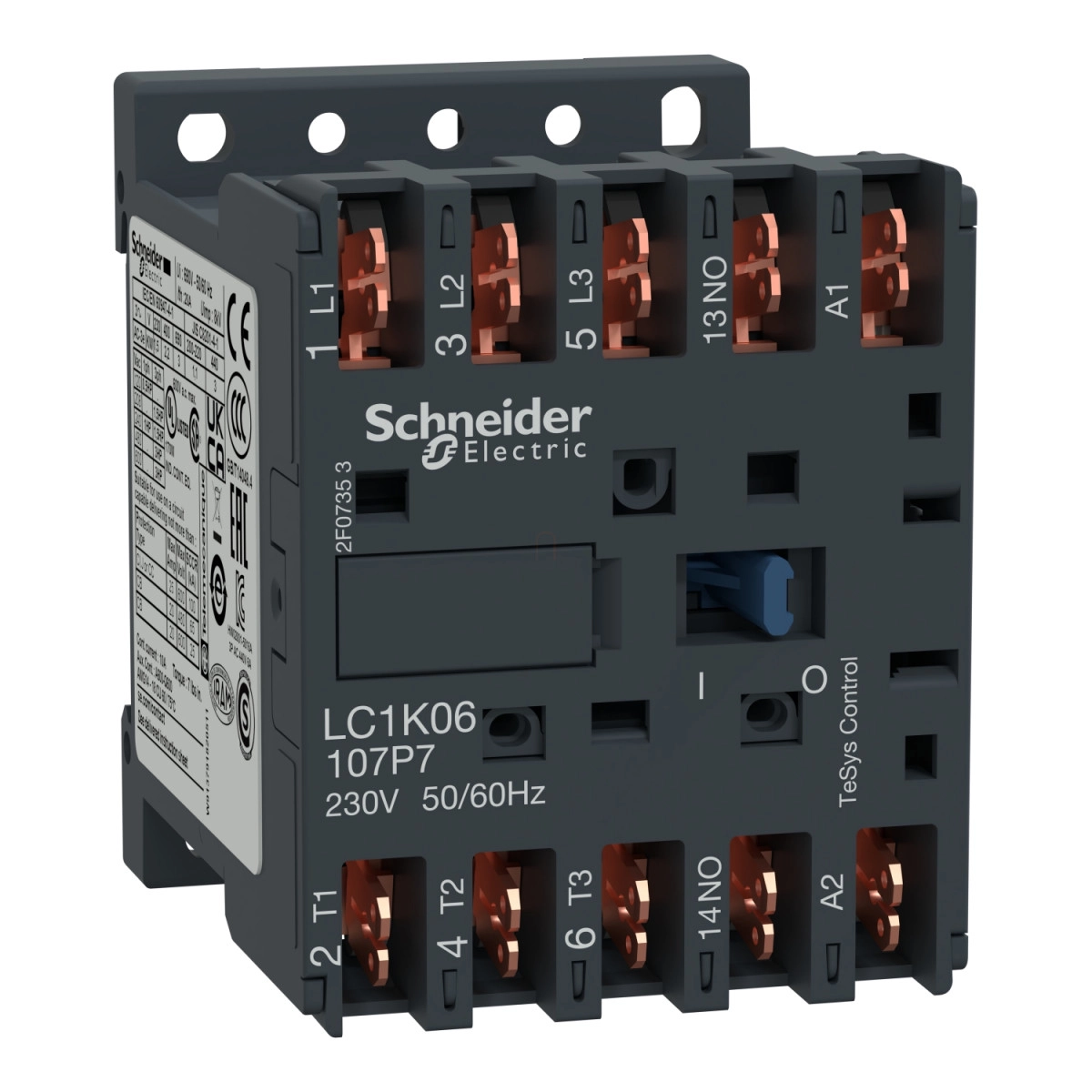

A Schneider Electric TeSys K LC1K06107P7 típusú mágneskapcsoló egy kompakt és sokoldalú motorvezérlő eszköz, amely kiváló teljesítményt nyújt ipari alkalmazásokban. Ez a 3 pólusú kontaktor 6A névleges üzemi árammal rendelkezik AC-3 alkalmazásban 440V-on, valamint egy beépített segédérintkezővel (1NO) és 230V AC tekercsfeszültséggel.
A TeSys K sorozat kiemelkedő jellemzője a rugalmasság és a kompakt kialakítás. A termék mindössze 58 mm magas, 45 mm széles és 57 mm mély, így minimális helyet foglal el a kapcsolószekrényben. Ez a kisméretű kialakítás jelentősen csökkenti a helyigényt, miközben maximális teljesítményt biztosít. Az LC1K06107P7 mágneskapcsoló alkalmas 1,5 kW-os motorok vezérlésére 220-230V AC hálózaton, illetve 2,2 kW-os motorokéra 380-415V AC esetén és akár 3 kW teljesítményű motorok működtetésére 440/690V AC tápfeszültségnél, AC-3, AC-3e és AC-4 felhasználási kategóriában egyaránt. A termék elektromos élettartama 1,3 millió kapcsolási ciklus AC-3 felhasználási kategóriában, mechanikai élettartama pedig eléri a 10 millió ciklust, ami kiemelkedő tartósságot jelent.
A Schneider Electric LC1K06107P7 mágneskapcsoló számos védelmi funkcióval és tanúsítvánnyal rendelkezik. A készülék 8 kV névleges lökőfeszültség-állósággal bír, és megfelel a III. túlfeszültség-kategóriának. A maximális üzemi feszültség 690V AC a teljesítmény- és jelzőáramkörökben egyaránt, legfeljebb 400 Hz frekvenciával. A szigetelési feszültség (Ui) 690V az IEC 60947-4-1 szabvány szerint, illetve 600V az UL 508 alapján. A termék IP2X védettségi fokozattal rendelkezik a VDE 0106 szabvány szerint, és kiváló mechanikai ellenálló képességgel bír a rezgésekkel és ütésekkel szemben, amit az IEC 60068-2-6 és IEC 60068-2-27 szabványok szerinti tesztek igazolnak. Az LC1K06107P7 számos nemzetközi tanúsítvánnyal rendelkezik, többek között CB Scheme, CCC, UL, CSA, EAC, CE és UKCA minősítésekkel, így világszerte alkalmazható.
A mágneskapcsoló technikai sajátosságai közé tartozik a 3 mOhm átlagos impedancia 20A Ith mellett 50 Hz-en a teljesítményáramkörben, valamint a 110A bekapcsolási áramérték mind a teljesítmény-, mind a jelzőáramkör esetében az IEC 60947 szabvány szerint. A tekercsvezérlés 230V AC 50/60 Hz feszültséggel történik, a működési feszültségtartomány pedig 0,8-1,15 Uc között van normál üzemben, míg a leesési feszültség minimum 0,20 Uc. A vezérlőtekercs bekapcsolási teljesítménye 30 VA 20 °C-on, tartóteljesítménye pedig mindössze 4,5 VA, ami energiatakarékos működést biztosít. A kontaktor csatlakozása Faston csatlakozókkal történik, 2 kábellel (külső átmérő: 2,8 mm) és 1 kábellel (külső átmérő: 6,35 mm), ami egyszerű és megbízható bekötést tesz lehetővé. Az LC1K06107P7 típusú Schneider Electric TeSys K mágneskapcsoló tehát egy kiváló választás különböző motorvezérlési alkalmazásokhoz, ahol fontos a kompakt méret, a megbízhatóság és a hosszú élettartam.
Schneider Electric TeSys K - LC1K06107P7 - Mágneskapcsoló 6A 230VAC műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméktípus: Mágneskapcsoló
Rövid terméknév: LC1K
Alkalmazás: Vezérlés
Kontaktor alkalmazás: Motorvezérlés
Műszaki paraméterek
Felhasználási kategória: AC-3, AC-3e, AC-4
Pólusok leírása: 3P
Teljesítmény póluskapcsolat: 3 NO
Névleges üzemi feszültség [Ue]: Teljesítményáramkör: <= 690 V AC <= 400 Hz
Jelzőáramkör: <= 690 V AC <= 400 Hz
Névleges üzemi áram [Ie]: 6 A (<60 °C) <= 440 V AC AC-3 teljesítményáramkörhöz
6 A (<60 °C) <= 440 V AC AC-3e teljesítményáramkörhöz
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültség [Uc]: 230 V AC 50/60 Hz
Motorteljesítmények
Motorteljesítmény: 1,5 kW 220...230 V AC 50/60 Hz AC-3
2,2 kW 380...415 V AC 50/60 Hz AC-3
3 kW 440/690 V AC 50/60 Hz AC-3
1,5 kW 220...230 V AC 50/60 Hz AC-3e
2,2 kW 380...415 V AC 50/60 Hz AC-3e
3 kW 440/690 V AC 50/60 Hz AC-3e
1,5 kW 220...230 V AC 50/60 Hz AC-4
2,2 kW 380...415 V AC 50/60 Hz AC-4
3 kW 440/690 V AC 50/60 Hz AC-4
Elektromos jellemzők
Segédérintkező összetétele: 1 NO
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Túlfeszültség kategória: III
Konvencionális szabad levegőben termikus áram [Ith]: 20 A (60 °C) teljesítményáramkörhöz
10 A (50 °C) jelzőáramkörhöz
Irms névleges bekapcsolási képesség: 110 A AC teljesítményáramkörhöz IEC 60947 szerint
110 A AC jelzőáramkörhöz IEC 60947 szerint
Névleges megszakítási képesség: 110 A 220...230 V IEC 60947 szerint
110 A 380...400 V IEC 60947 szerint
110 A 415 V IEC 60947 szerint
110 A 440 V IEC 60947 szerint
80 A 500 V IEC 60947 szerint
70 A 660...690 V IEC 60947 szerint
Mechanikai tulajdonságok
Magasság: 58 mm
Szélesség: 45 mm
Mélység: 57 mm
Nettó tömeg: 0,18 kg
Élettartam és megbízhatóság
Mechanikai élettartam: 10 millió ciklus
Elektromos élettartam: 1,3 millió ciklus 6 A AC-3 esetén Ue <= 440 V
1,3 millió ciklus 6 A AC-3e esetén Ue <= 440 V
0,05 millió ciklus 36 A AC-4 esetén Ue <= 440 V
