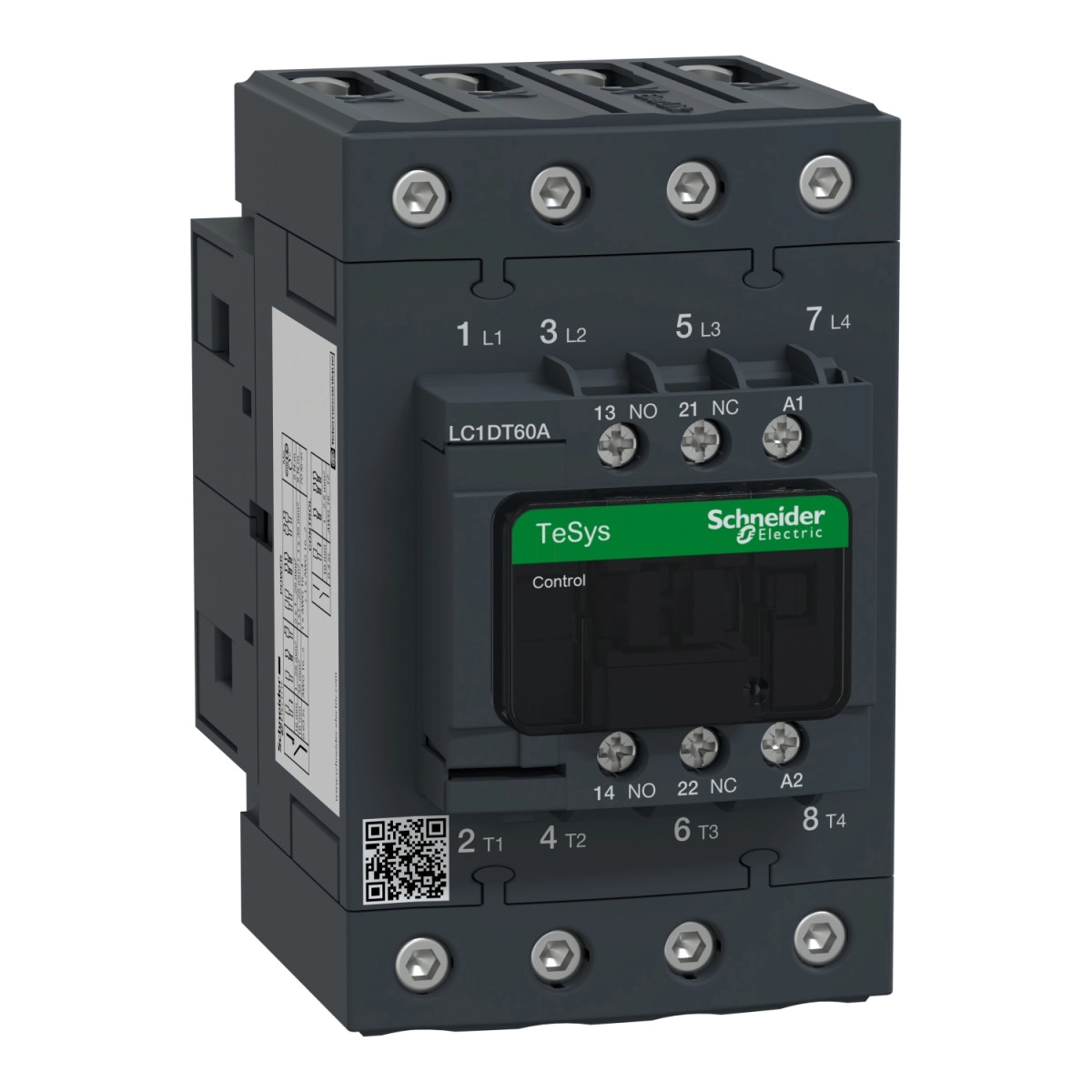

A Schneider Electric TeSys Deca termékcsalád LC1DT60AP7 típusú mágneskapcsolója egy professzionális ipari kapcsolóelem, amely kifejezetten ellenállásos terhelések kapcsolására lett optimalizálva. Ez a 4 pólusú, 4 NO (záró) érintkező konfigurációval rendelkező kontaktor ideális választás olyan alkalmazásokhoz, ahol megbízható, hosszú élettartamú kapcsolóeszközre van szükség.
A TeSys Deca LC1DT60AP7 mágneskapcsoló fő jellemzője az AC-1 felhasználási kategória, amely ellenállásos terhelések kapcsolását teszi lehetővé 60 A áramerősségig, 440 V AC feszültségig. A vezérlőkör 230 V AC 50/60 Hz tekercsfeszültséggel működik, így könnyen integrálható a legtöbb ipari környezetbe. A termék csavarkötéses EverLink BTR csatlakozókkal rendelkezik, amelyek biztonságos és stabil elektromos kapcsolatot biztosítanak a teljesítmény áramkörben 1-35 mm² vezetékmérettel, míg a vezérlőkör 1-4 mm² vezetékek fogadására alkalmas. Az LC1DT60AP7 modellje kiváló választás energiaelosztó rendszerek, fűtőelemek, világítási rendszerek vagy egyéb ellenállásos terhelések vezérléséhez.
A műszaki paramétereket tekintve a Schneider Electric LC1DT60AP7 mágneskapcsoló lenyűgöző specifikációkkal rendelkezik. A termék 800 A bekapcsolási áramot képes kezelni 440 V-on, valamint ugyanekkora a névleges megszakítási kapacitása is. A termék 60°C-os környezeti hőmérsékleten 60 A áramerősséget képes kezelni a teljesítmény áramkörben, míg a jelző áramkörökre 10 A vonatkozik. A vezérlőkör bekapcsolási teljesítményigénye 160 VA 50 Hz és 140 VA 60 Hz frekvencián, míg a tartó teljesítmény mindössze 15 VA 50 Hz és 13 VA 60 Hz frekvencián. A mágneskapcsoló átlagos impedanciája 1,6 mOhm 50 Hz-en, teljesítmény áramkörben. A pólusonkénti teljesítményveszteség 5,8 W AC-1 üzemmódban. A termék 6 millió mechanikai és 1,4 millió elektromos kapcsolási ciklus élettartammal rendelkezik.

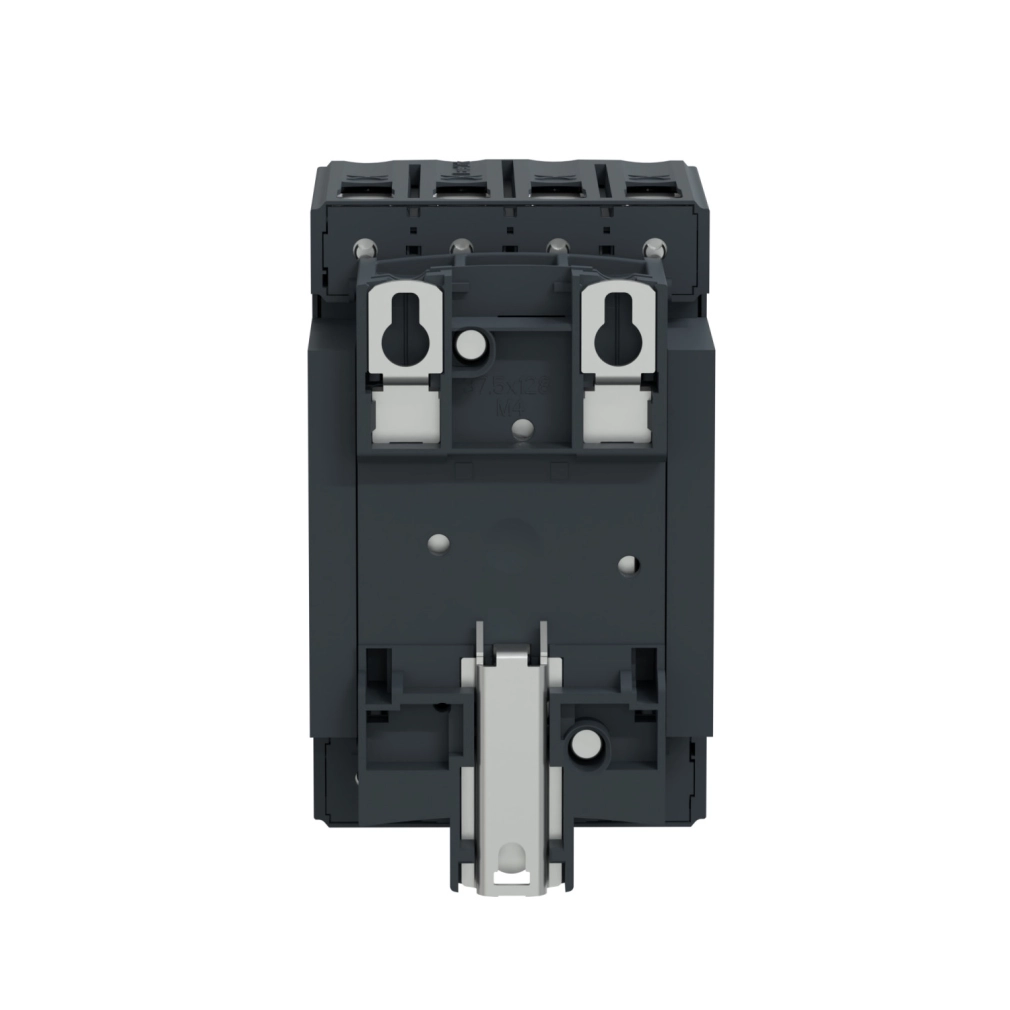

A mágneskapcsoló méretei kompaktak: 122 mm magasság, 70 mm szélesség és 120 mm mélység, így könnyen beépíthető elosztószekrényekbe. Felszerelhető sínre vagy lapra is. Az eszköz IP20-as védettséggel rendelkezik az előlapi részen, és széles hőmérséklettartományban (-40...60 °C) használható, ami növeli az alkalmazhatósági területét. Extrém környezeti feltételek mellett is megbízhatóan működik, amit a különböző tanúsítványai is igazolnak (GL, GOST, UL, LROS, CCC, CSA, BV, DNV, RINA). A termék magas fokú mechanikai robusztusságát jelzi, hogy zárt állapotban 4 Gn, nyitott állapotban pedig 2 Gn vibrációt képes elviselni az 5-300 Hz tartományban, valamint zárt állapotban 15 Gn, nyitott állapotban pedig 10 Gn ütésállósággal rendelkezik.
TeSys Deca LC1DT60AP7 műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméksorozat: TeSys Deca
Eszköz rövid neve: LC1D
Termék típus: Mágneskapcsoló
Alkalmazás: Ellenállásos terhelés
Felhasználási kategória: AC-1
Elektromos jellemzők
Pólusok leírása: 4P
Érintkezők összetétele: 4 NO
Névleges üzemi feszültség: Teljesítmény áramkör: <= 690 V AC 25...400 Hz
Teljesítmény áramkör: <= 300 V DC
Névleges üzemi áram: 60 A (<60 °C) <= 440 V AC AC-1 teljesítmény áramkörnél
Vezérlőkör feszültsége: 230 V AC 50/60 Hz
Konvencionális szabad levegő termikus áram: 10 A (60 °C) jelzőáramkörhöz
60 A (60 °C) teljesítmény áramkörhöz
Irms névleges bekapcsolási kapacitás: 140 A AC jelzőáramkörhöz IEC 60947-5-1 szerint
250 A DC jelzőáramkörhöz IEC 60947-5-1 szerint
800 A 440 V-nál teljesítmény áramkörhöz IEC 60947 szerint
Névleges megszakítási kapacitás: 800 A 440 V-nál teljesítmény áramkörhöz IEC 60947 szerint
Szigetelési feszültség: Teljesítmény áramkör: 690 V IEC 60947-4-1 szerint
Jelzőáramkör: 690 V IEC 60947-1 szerint
Átlagos impedancia: 1,6 mOhm - Ith 60 A 50 Hz teljesítmény áramkörnél
Teljesítmény disszipáció pólusonként: 5,8 W AC-1
Működési jellemzők
Mechanikai élettartam: 6 millió ciklus
Elektromos élettartam: 1,4 millió ciklus 60 A AC-1 Ue <= 440 V esetén
Működési idő: 4...19 ms nyitás
12...26 ms zárás
Maximális működési frekvencia: 3600 ciklus/h 60 °C-on
Csatlakozások
Csatlakozási módok: Teljesítmény áramkör: EverLink BTR csavarkötéses csatlakozók
Vezérlőkör: csavarkötéses csatlakozók
Meghúzási nyomaték: Teljesítmény áramkör: 8 N.m (25...35 mm² kábelhez)
Teljesítmény áramkör: 5 N.m (1...25 mm² kábelhez)
Vezérlőkör: 1,7 N.m
Méretek és mechanikai jellemzők
IP védettségi fokozat: IP20 előlapon IEC 60529 szerint
Magasság: 122 mm
Szélesség: 70 mm
Mélység: 120 mm
Nettó tömeg: 1,09 kg
Környezeti feltételek
Megengedett környezeti hőmérséklet: -40...60 °C
60...70 °C teljesítménycsökkenéssel
Üzemi tengerszint feletti magasság: 0...3000 m
Mechanikai robusztusság: Vibráció - nyitott kontaktor: 2 Gn, 5...300 Hz
Vibráció - zárt kontaktor: 4 Gn, 5...300 Hz
Ütés - zárt kontaktor: 15 Gn 11 ms-ig
Ütés - nyitott kontaktor: 10 Gn 11 ms-ig
