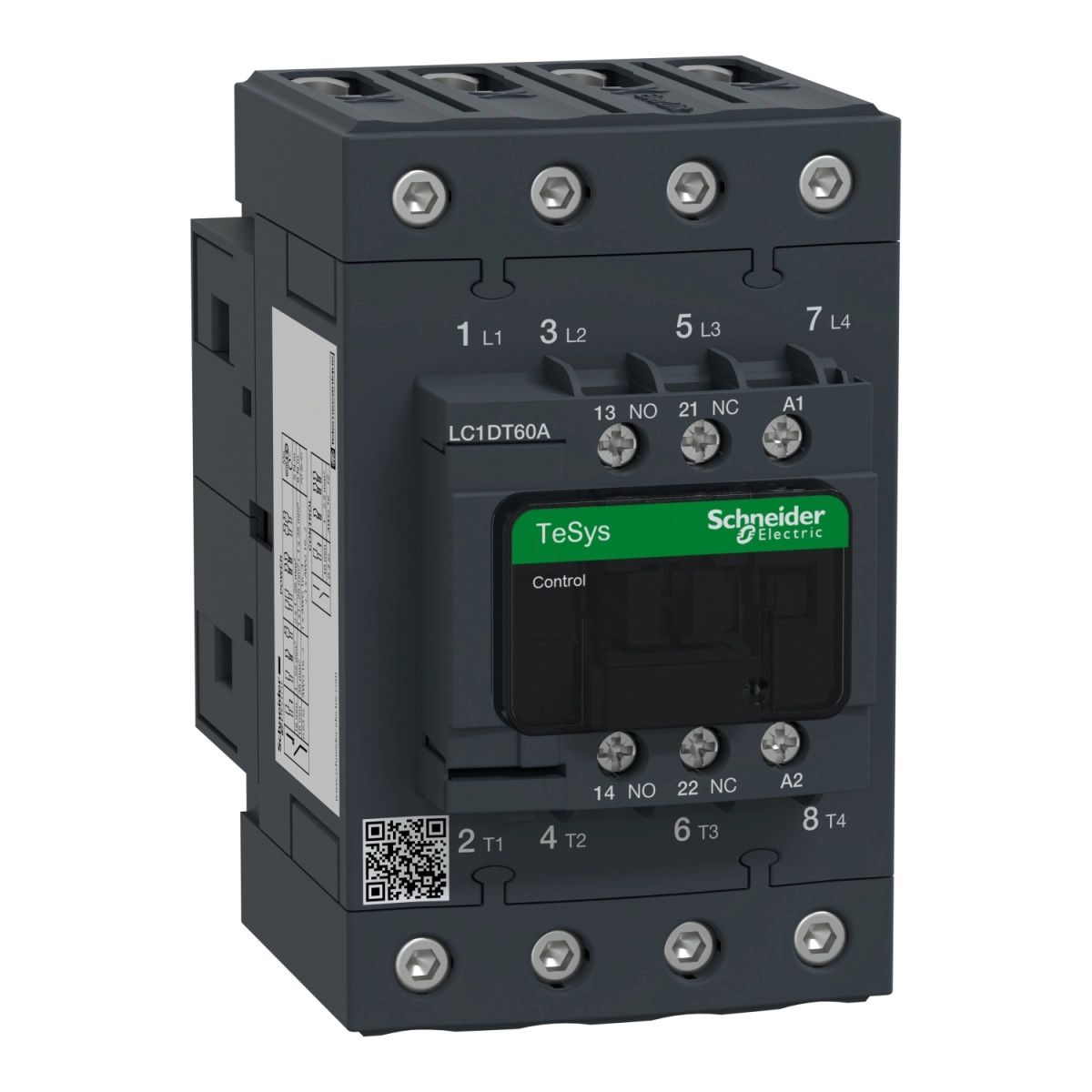

A Schneider Electric TeSys Deca LC1DT60AM7 mágneskapcsoló egy professzionális, ipari célú villamos kapcsolóeszköz, amely elsősorban rezisztív terhelések kapcsolására szolgál. Ez a 4-pólusú kivitel 4 záró (NO) érintkezővel rendelkezik, amely ideális megoldást nyújt olyan alkalmazásokban, ahol többfázisú kapcsolásra vagy bonyolultabb vezérlési feladatokra van szükség.
A TeSys Deca termékcsalád tagjaként az LC1DT60AM7 mágneskapcsoló ötvözi a megbízhatóságot a kiváló műszaki paraméterekkel. Az AC-1 felhasználási kategóriába tartozik, ami jelzi, hogy elsősorban ellenállásos terhelésekhez (például fűtőelemek, izzók) ajánlott. A kapcsoló maximális üzemi árama 60 A (60°C alatti környezeti hőmérsékleten), és legfeljebb 440 V AC feszültségig használható. A vezérlőtekercs 220 V AC 50/60 Hz tápfeszültséget igényel, így kompatibilis a legtöbb ipari hálózattal.
A készülék kiemelkedő műszaki paraméterei között szerepel az 1,6 mOhm átlagos impedancia, a pólusonkénti 5,8 W disszipációs teljesítmény, valamint a jelentős kapcsolási élettartam: mechanikai szempontból 6 millió kapcsolási ciklus, elektromos szempontból pedig 1,4 millió ciklus (60 A, AC-1, ≤ 440 V terhelésnél). A bekapcsolási teljesítmény 140-160 VA (frekvenciától függően), míg tartó teljesítménye mindössze 13-15 VA, ami energiahatékony működést biztosít. A kapcsoló rendkívül robusztus: 6 kV impulzus feszültségállósággal rendelkezik, és túlfeszültség kategóriája III, szennyezettségi foka 3. A működési sebessége is figyelemre méltó: nyitáskor 4-19 ms, záráskor 12-26 ms, maximális kapcsolási sebessége pedig 3600 ciklus/óra 60°C-on.
Az LC1DT60AM7 mágneskapcsoló mind szerelési, mind csatlakoztatási szempontból rugalmas. Sínre vagy lapra szerelhető, és a csatlakozások tekintetében is sokféle lehetőséget biztosít. A vezérlőkör csatlakozóin 1-4 mm² keresztmetszetű vezetékek, míg a teljesítmény áramkörön az EverLink BTR csavarkötéses csatlakozókon akár 1-35 mm² keresztmetszetű vezetékek is csatlakoztathatók, rugalmas vagy tömör kivitelben egyaránt. A szigetelési feszültség értéke 690 V az IEC 60947-4-1 szabvány szerint, és rendelkezik CSA és UL tanúsítvánnyal is 600 V-ig. Az IP20-as védettség megfelelő védelmet nyújt a por és az érintés ellen, miközben a készülék különféle nehéz körülmények között is használható: -40...+60°C környezeti hőmérséklettartományban, illetve 60...70°C között teljesítménycsökkentéssel. Rezgésállósága is kiváló: nyitott állapotban 2 Gn, zárt állapotban 4 Gn (5...300 Hz tartományban), míg ütésállósága zárt állapotban 15 Gn, nyitott állapotban 10 Gn (11 ms időtartamra).
A Schneider Electric LC1DT60AM7 mágneskapcsoló kompakt méretekkel rendelkezik (70 mm széles, 122 mm magas és 120 mm mély), tömege mindössze 1,09 kg. A termék számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, IEC 60335-1. Rendelkezik továbbá számos nemzetközi tanúsítvánnyal, mint LROS, UL, GOST, BV, CCC, CSA, RINA, DNV és GL, ami széleskörű alkalmazhatóságot biztosít különböző iparágakban és régiókban. Biztonsági szempontból kiemelendő a B10d = 1369863 ciklus névleges terheléssel és B10d = 20000000 ciklus mechanikai terheléssel való megbízhatósági szint, ami az EN/ISO 13849-1 szabványnak felel meg.
Schneider Electric TeSys D - LC1DT60AM7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 60 A, tek. 220V AC 50/60Hz műszaki adatok
Általános adatok
Termékcsalád: TeSys Deca
Termék típusa: Mágneskapcsoló
Rövid terméknév: LC1D
Felhasználási kategória: AC-1
Alkalmazás: Rezisztív terhelés
Pólusok leírása: 4P
Pólusok összetétele: 4 NO (záró)
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC 25...400 Hz, Teljesítmény áramkör: <= 300 V DC
Névleges üzemi áram [Ie]: 60 A (60°C alatt) <= 440 V AC AC-1 esetén a teljesítmény áramkörben
Vezérlő áramkör feszültsége [Uc]: 220 V AC 50/60 Hz
Hagyományos szabad levegő hőáram [Ith]: 10 A (60°C-nál) a jelző áramkörnél, 60 A (60°C-nál) a teljesítmény áramkörnél
Irms névleges kapcsolási képesség: 140 A AC a jelző áramkörnél az IEC 60947-5-1 szerint, 250 A DC a jelző áramkörnél az IEC 60947-5-1 szerint, 800 A 440 V-nál a teljesítmény áramkörnél az IEC 60947 szerint
Névleges megszakítási képesség: 800 A 440 V-nál a teljesítmény áramkörnél az IEC 60947 szerint
Névleges rövid idejű áramerősség [Icw]: 320 A 40°C - 10 s a teljesítmény áramkörnél, 720 A 40°C - 1 s a teljesítmény áramkörnél, 72 A 40°C - 10 min a teljesítmény áramkörnél, 165 A 40°C - 1 min a teljesítmény áramkörnél, 100 A - 1 s a jelző áramkörnél, 120 A - 500 ms a jelző áramkörnél, 140 A - 100 ms a jelző áramkörnél
Átlagos impedancia: 1,6 mOhm - Ith 60 A 50 Hz a teljesítmény áramkörnél
Teljesítmény disszipáció pólusonként: 5,8 W AC-1
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint a teljesítmény áramkörnél, 690 V az IEC 60947-1 szerint a jelző áramkörnél
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947 szerint
Teljesítmény és tartósság
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus névleges terheléssel az EN/ISO 13849-1 szerint, B10d = 20000000 ciklus mechanikai terheléssel az EN/ISO 13849-1 szerint
Mechanikai élettartam: 6 millió ciklus
Elektromos élettartam: 1,4 millió ciklus 60 A AC-1, Ue <= 440 V
Vezérlési jellemzők
Vezérlőkör típusa: AC 50/60 Hz
Tekercs technológiája: Beépített elnyomó modul nélkül
Indítási teljesítmény VA-ban: 140 VA 60 Hz cos phi 0,75 (20°C-nál), 160 VA 50 Hz cos phi 0,75 (20°C-nál)
Tartási teljesítményfelvétel VA-ban: 13 VA 60 Hz cos phi 0,3 (20°C-nál), 15 VA 50 Hz cos phi 0,3 (20°C-nál)
Hődisszipáció: 4...5 W 50/60 Hz-nél
Működési idő: 4...19 ms nyitás, 12...26 ms zárás
Maximális működési sebesség: 3600 ciklus/óra 60°C-nál
Fizikai jellemzők
Magasság: 122 mm
Szélesség: 70 mm
Mélység: 120 mm
Szerelés és csatlakozások

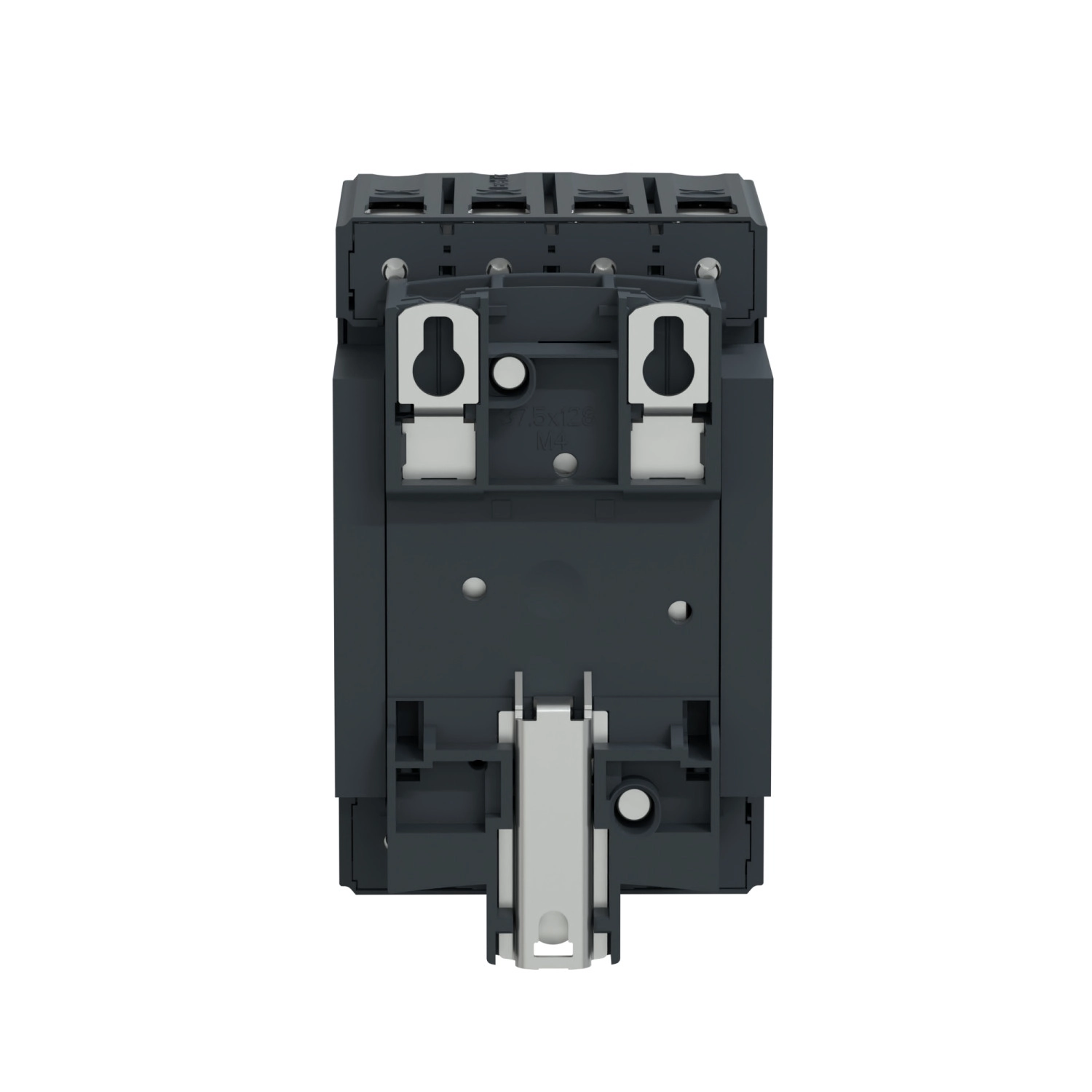

Rögzítési támasz: Sín, Lap
IP védelmi fokozat: IP20 előlap az IEC 60529 szerint
Környezeti feltételek
Megengedett környezeti levegőhőmérséklet: -40...60°C, 60...70°C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850°C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robosztusság: Rezgések nyitott kontaktornál (2 Gn, 5...300 Hz), Rezgések zárt kontaktornál (4 Gn, 5...300 Hz), Ütések zárt kontaktornál (15 Gn 11 ms-ig), Ütések nyitott kontaktornál (10 Gn 11 ms-ig)
