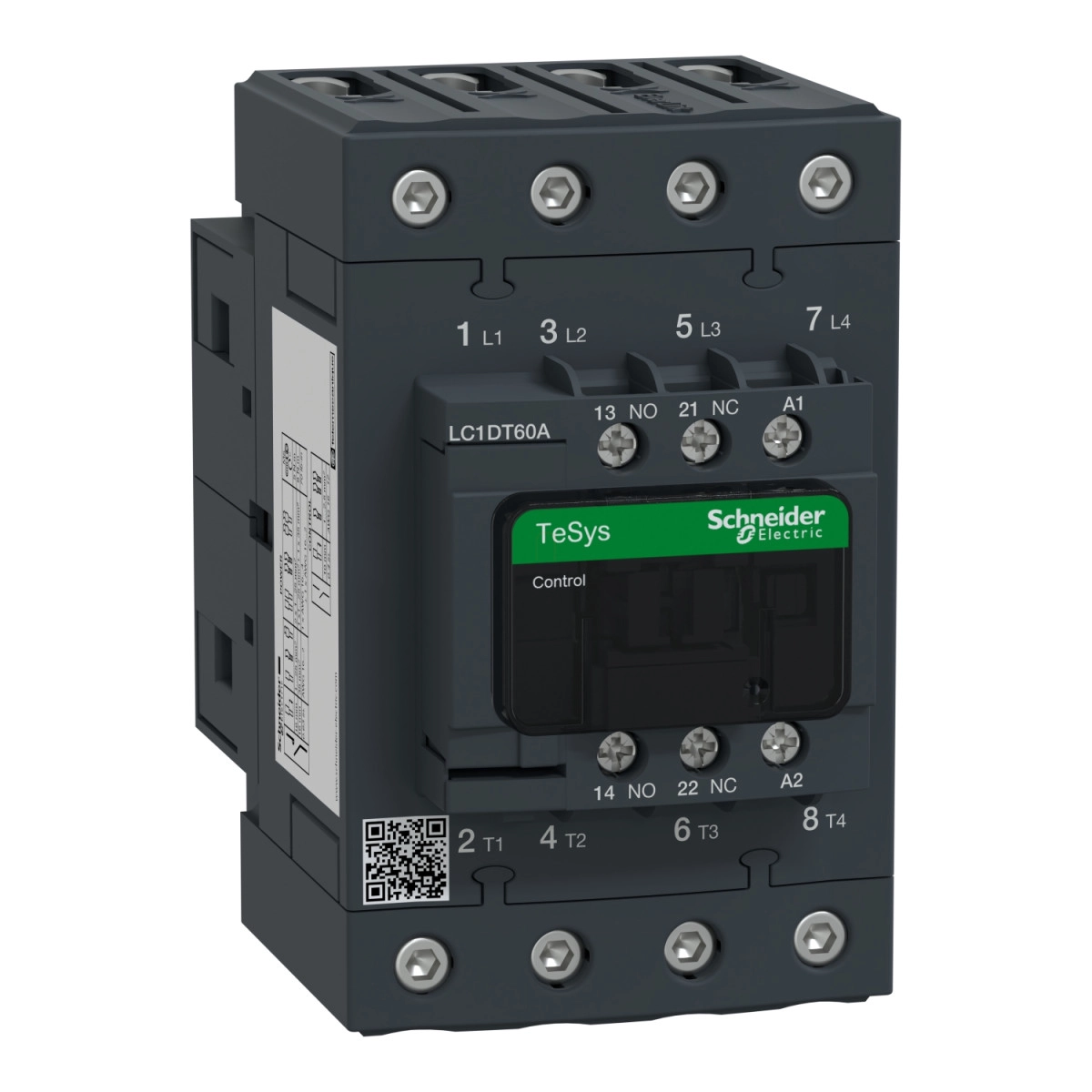

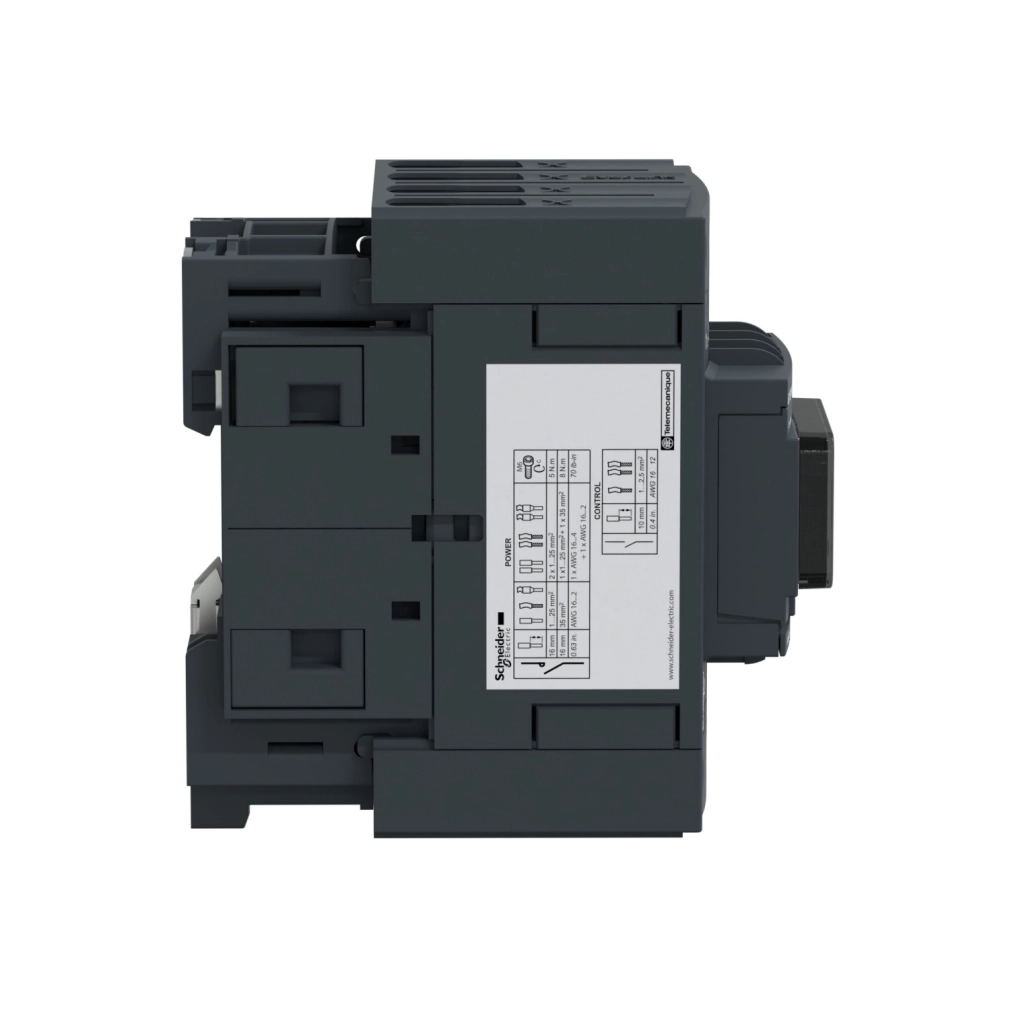

A Schneider Electric TeSys Deca LC1DT60AF7 mágneskapcsoló egy professzionális ipari kapcsolóeszköz, amely elsősorban nagy teljesítményű elektromos rendszerekben történő használatra terveztek. Ez a 4 pólusú, 60 amper terhelhetőségű kontaktor ideális választás ipari berendezések, gépek és komplex villamos rendszerek vezérléséhez, ahol a megbízhatóság és a hosszú élettartam kulcsfontosságú követelmény.
A TeSys Deca sorozatba tartozó LC1DT60AF7 mágneskapcsoló fő alkalmazási területe az AC-1 kategóriájú ohmos terhelések kapcsolása, amely lehetővé teszi maximum 60A áramerősség biztonságos kapcsolását 440V AC feszültségszintig. A kontaktor vezérlőtekercsének névleges feszültsége 110V AC 50/60 Hz frekvencián. Az eszköz 4 alaphelyzetben nyitott (4NO) érintkezővel rendelkezik, és kialakítása lehetővé teszi a nagy kapcsolási gyakoriságot, akár 3600 kapcsolási ciklus/óra sebességgel 60°C-os környezeti hőmérsékleten.
Az LC1DT60AF7 kiváló műszaki paraméterekkel büszkélkedhet. A termék szigetelési feszültsége (Ui) 690V a teljesítmény áramkörben az IEC 60947-4-1 szabvány szerint, míg a jelző áramkörben is 690V az IEC 60947-1 szabványnak megfelelően. A mágneskapcsoló besorolása III-as túlfeszültség kategória, 3-as szennyezettségi fokozat mellett. Az impulzusfeszültség-állóság (Uimp) értéke 6 kV az IEC 60947 szabvány szerint. A készülék mechanikai élettartama 6 millió kapcsolási ciklus, míg elektromos élettartama 1,4 millió ciklus 60A AC-1 terhelésnél 440V vagy annál alacsonyabb feszültségen. Ez a robusztus élettartam különösen fontos az olyan ipari környezetben, ahol a gyakori kapcsolások miatt az eszközöknek rendkívüli igénybevételt kell elviselniük.
A TeSys Deca LC1DT60AF7 mágneskapcsoló csatlakoztatása csavaros kapcsokkal történik. Mind a vezérlő áramkör, mind a teljesítmény áramkör esetében különböző keresztmetszetű vezetékek csatlakoztathatók: a vezérlő áramkörnél 1-4 mm² tömör vagy rugalmas vezetékek, míg a teljesítmény áramkörnél 1-35 mm² keresztmetszetű vezetékek csatlakoztathatók. Az eszköz IP20-as védettséggel rendelkezik az előlapi részen az IEC 60529 szabvány szerint. Kiemelkedő ellenállóképességgel bír a környezeti hatásokkal szemben, mint például a nedves hő (TH besorolás az IEC 60068-2-30 szerint). A készülék -40...60°C közötti környezeti hőmérsékleten használható teljes terheléssel, 60...70°C között pedig csökkentett terheléssel. Működési magassága 0-3000 méterig terjed. Méreteit tekintve a készülék 122 mm magas, 70 mm széles és 120 mm mély, nettó tömege pedig 1,09 kg.
Schneider Electric TeSys D - LC1DT60AF7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 60 A, tek. 110V AC 50/60Hz műszaki adatok
Általános adatok
Termékcsalád: TeSys Deca
Terméktípus: Mágneskapcsoló (Contactor)
Rövid terméknév: LC1D
Alkalmazás: Ohmos terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P (4NO)
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC 25...400 Hz, Teljesítmény áramkör: <= 300 V DC
Névleges üzemi áram [Ie]: 60 A (at <60 °C) at <= 440 V AC AC-1 for power circuit
Vezérlő áramkör feszültsége [Uc]: 110 V AC 50/60 Hz
Konvencionális szabad levegőben termikus áram [Ith]: 10 A (60 °C-on) jelző áramkörnél, 60 A (60 °C-on) teljesítmény áramkörnél
Irms névleges bekapcsolási képesség: 140 A AC jelző áramkörnél (IEC 60947-5-1 szerint), 250 A DC jelző áramkörnél (IEC 60947-5-1 szerint), 800 A 440 V-nál teljesítmény áramkörnél (IEC 60947 szerint)
Névleges megszakítási képesség: 800 A 440 V-nál teljesítmény áramkörnél (IEC 60947 szerint)
Átlagos impedancia: 1.6 mOhm - Ith 60 A 50 Hz teljesítmény áramkörnél
Pólusonkénti teljesítményveszteség: 5.8 W AC-1
Névleges szigetelési feszültség [Ui]: 690 V teljesítmény és jelző áramkörnél (IEC 60947-1 és IEC 60947-4-1 szerint)
Mechanikai és környezeti jellemzők
Túlfeszültségi kategória: III
Szennyezettségi fokozat: 3
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC 60947 szerint)
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus névleges terhelésnél, B10d = 20000000 ciklus mechanikai terhelésnél (EN/ISO 13849-1 szerint)
Mechanikai élettartam: 6 millió ciklus
Elektromos élettartam: 1.4 millió ciklus 60 A AC-1 Ue <= 440 V
Védettségi fokozat: IP20 előlapon (IEC 60529 szerint)
Megengedett környezeti hőmérséklet: -40...60 °C, 60...70 °C csökkentett terheléssel
Üzemi magasság: 0...3000 m
Méretek és szerelés
Magasság: 122 mm
Szélesség: 70 mm
Mélység: 120 mm
Szerelési támogatás: Sín, Lap
