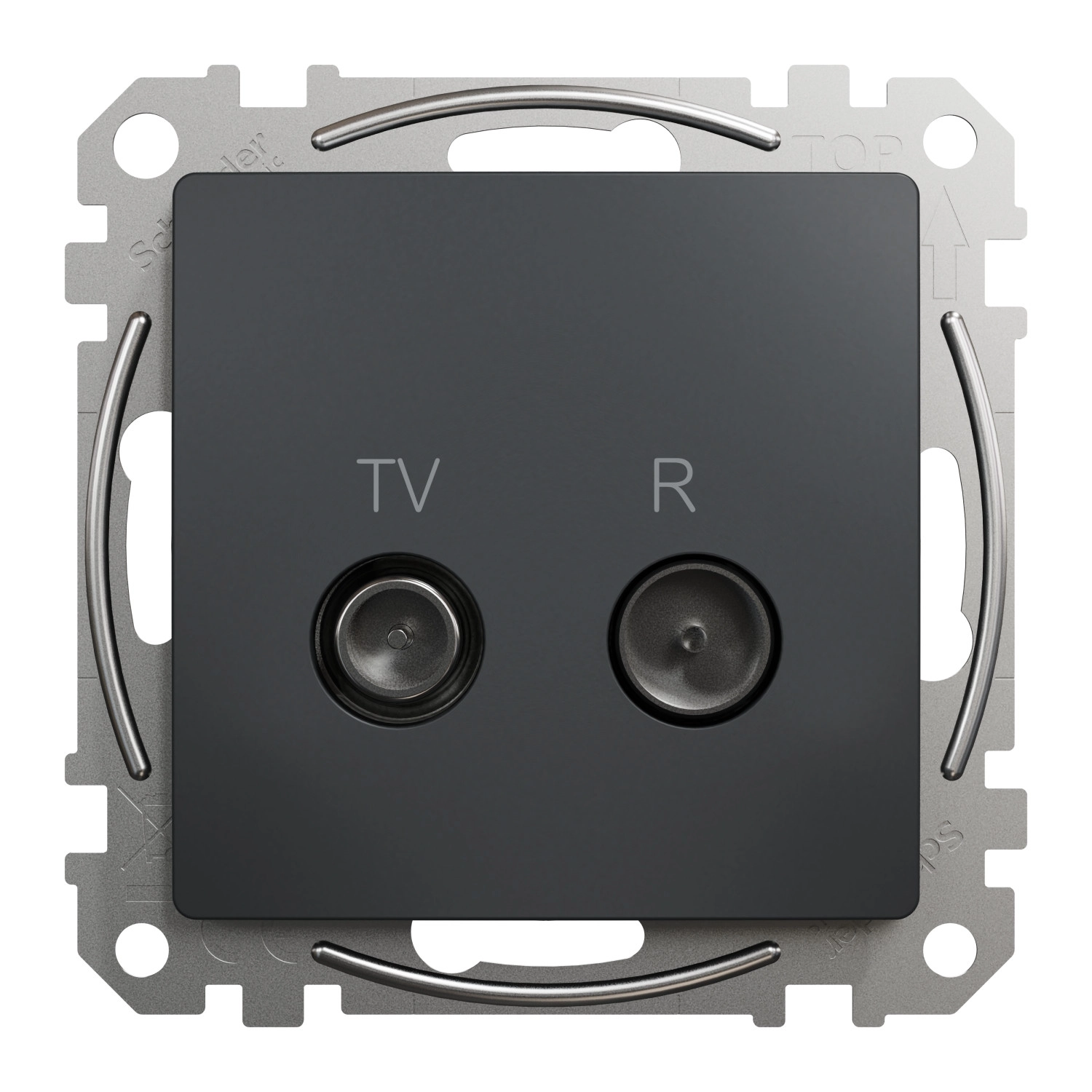

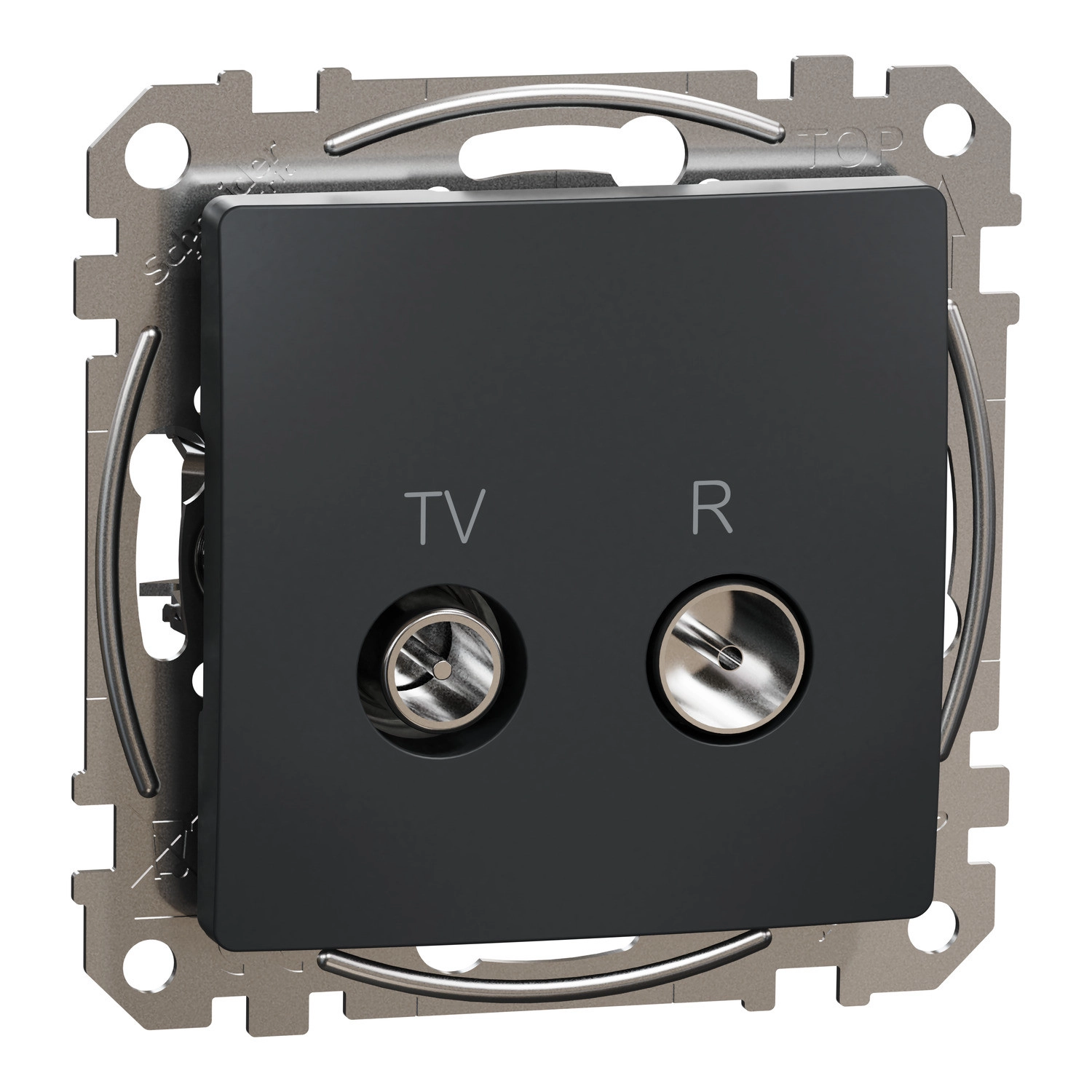

A Schneider Electric Sedna Design & Elements sorozatába tartozó SDD114474R cikkszámú TV/R aljzat egy prémium minőségű, átmenő típusú (intermediate) csatlakozóaljzat, amely ideális választás televízió és rádió jelek professzionális elosztására. Az antracit (RAL 7021) színű kivitel elegáns megjelenést biztosít, amely tökéletesen illeszkedik a modern otthonok és professzionális környezetek enteriőrjébe.
A termék két kimenettel rendelkezik: egy IEC male csatlakozó (9,52 mm) a TV jelekhez, valamint egy IEC female csatlakozó a rádió jelekhez. Az átmenő jellegnek köszönhetően a jel továbbítható a következő csatlakozási ponthoz, miközben az adott helyen is biztosítja a vételi lehetőséget. A TV jelek esetében 47-2200 MHz frekvenciatartományban 7 dB csillapítást, míg a rádió jelek esetében 88-125 MHz frekvenciatartományban 10 dB csillapítást biztosít, ami megfelelő jelerősséget garantál a minőségi vétel érdekében.
A Sedna Design & Elements TV/R aljzat szerelése egyszerű, süllyesztett kivitelben történik. Rögzítése történhet karmokkal (a karmok működési tartománya: 55-70 mm) vagy csavarokkal. A termék 73 mm széles és 73 mm magas, beépítési mélysége 34 mm, míg a látható rész mélysége mindössze 14,6 mm, ami elegáns, a falhoz simuló megjelenést biztosít. A 22,5 mm beágyazási mélység lehetővé teszi a standard szerelődobozokba történő telepítést.
A termék kiváló minőségű, UV-stabilizált ABS műanyagból készült, amely tartós és ellenálló. A matt felületkezelésnek köszönhetően nem tükröződik, ami különösen előnyös a televíziók és egyéb médiaeszközök környezetében. A csatlakoztatás csavaros terminálokkal történik, ami biztos és stabil kapcsolatot eredményez. A termék IP20 védettséggel rendelkezik, ami beltéri használatra teszi alkalmassá, valamint IK02 fokozatú ütésállósággal is rendelkezik. A CE megfelelőségi jelölés garantálja, hogy a termék megfelel az európai szabványoknak és előírásoknak.
Schneider Electric Sedna Design & Elements - SDD114474R -TV/R aljzat, átmenő, 7 dB, antracit műszaki adatok
Főbb jellemzők
Terméktípus: TV/R aljzat
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
TV aljzat típus: Átmenő aljzat (passage)
Fő szín: Antracit
Csatlakozók és kimenetek
TV csatlakozó típus: 1 male IEC 9,52 mm
FM csatlakozó típus: Female IEC 1
Kimenetek száma: 2
Átmenő veszteség: 7 dB
Csillapítás: 7 dB TV jelhez 47...2200 MHz frekvenciatartományban
10 dB R jelhez 88...125 MHz frekvenciatartományban
Csatlakozás - terminálok: Csavaros terminálok
Anyag és kialakítás
Szín: Antracit (RAL 7021)
Látható részek anyaga: Termoplasztik ABS-UV stabilizált
Terminálok típusa: Matt
Felületkezelés: Festett
Telepítés és méretek
Telepítés: Süllyesztett
Rögzítési mód: Karmok, karmok működési tartománya: 55...70 mm
Csavarok
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 34 mm
Látható rész mélysége: 14,6 mm
Beágyazási mélység: 22,5 mm
Védelmi és megfelelőségi adatok
IP védettségi fokozat: IP20
IK védettségi fokozat: IK02
Megfelelőségi jelölés: CE
Egyéb adatok
Célcsoport: Professzionális
