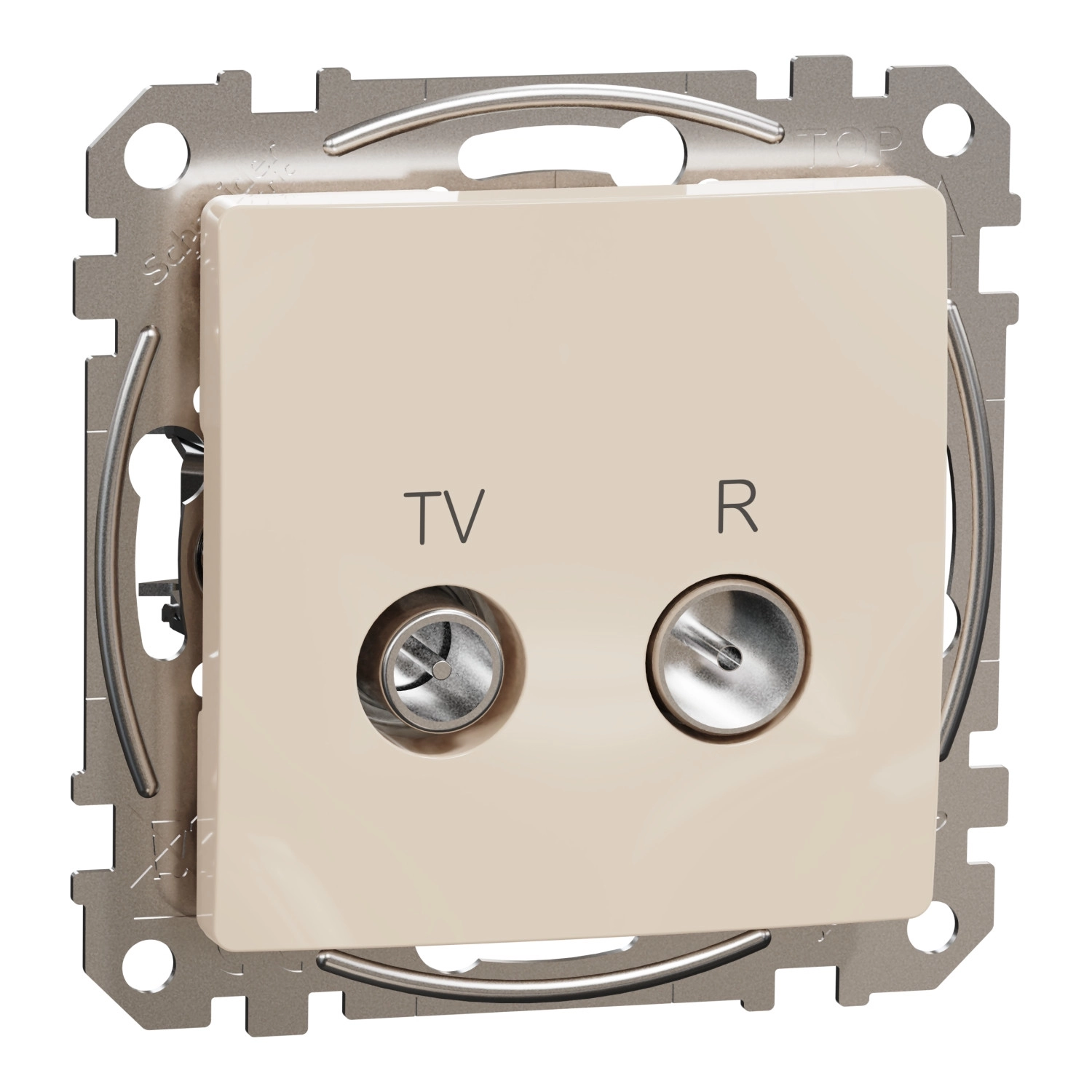

A Schneider Electric Sedna Design & Elements termékcsaládhoz tartozó TV/R aljzat egy kiváló minőségű, professzionális felhasználásra szánt közösségi médiaeszköz, amely tökéletes megoldást kínál otthoni és irodai környezetben egyaránt. Az SDD112474R cikkszámú, bézs színű, átmenő (intermediate) aljzat 7 dB csillapítással rendelkezik, így optimális jelminőséget biztosít a TV és rádió vételi rendszerekben.
A termék kialakítása és műszaki paraméterei kifejezetten a professzionális alkalmazásokhoz lettek optimalizálva. Az aljzat két kimenettel rendelkezik: egy 9,52 mm-es IEC csatlakozóval a TV jelek továbbítására, valamint egy női IEC csatlakozóval a rádiójelek számára. A 7 dB-es csillapítás a TV jelekhez a 47-2200 MHz frekvenciatartományban, illetve a 10 dB-es csillapítás a rádió jelekhez a 88-125 MHz tartományban biztosítja az optimális jeltovábbítást. Ez a típusú aljzat átmenő jellegű, ami azt jelenti, hogy a jelet továbbítja a következő csatlakozási pont felé is.
A TV/R aljzat technikai paraméterei között szerepel az IP20-as védettség és az IK02 mechanikai védelem, amely megfelelő védelmet nyújt a normál beltéri használat során. A termék süllyesztett kivitelben készült, a telepítés történhet karmokkal (55-70 mm közötti működési tartományban) vagy csavarokkal. A mechanizmus rögzítőkerettel együtt kerül kiszállításra, így azonnal beépíthető. Az aljzat méretei (73 mm × 73 mm × 34 mm) és 22,5 mm-es beépítési mélysége szabványos, így könnyen illeszkedik a legtöbb szerelvénydobozhoz. A termék csatlakoztatása csavaros kapcsokkal történik, ami stabil és megbízható kötést eredményez.
A Schneider Electric Sedna Design & Elements SDD112474R TV/R aljzat magas minőségű, UV-stabilizált ABS műanyagból készült, amely hosszú élettartamot és stabil működést biztosít. A fényes felületkezelésű, bézs (RAL 1013) színárnyalatú látható részek esztétikus megjelenést kölcsönöznek a terméknek, így az harmonikusan illeszkedik a különböző belső terekbe. A termék CE megfelelőségi jelöléssel rendelkezik, ami igazolja, hogy megfelel az európai biztonsági, egészségügyi és környezetvédelmi előírásoknak.
Schneider Electric Sedna Design & Elements - SDD112474R -TV/R aljzat, átmenő, 7 dB, bézs műszaki adatok
Alap adatok
Termékcsalád: Sedna Design & Elements
Terméksorozat: Sedna
Funkció: TV/R aljzat
Eszköz alkalmazása: Média eszköz támogatás
Szállítási forma: Mechanizmus rögzítőkerettel
TV aljzat típus: Átmenő aljzat
Fő színárnyalat: Bézs
Kiegészítő adatok
TV csatlakozó típus: 1 férfi IEC 9,52 mm
FM csatlakozó típus: Női IEC 1
Kimenetek száma: 2
Átviteli veszteség: 7 dB
Csillapítás: 7 dB a TV jelhez 47...2200 MHz frekvenciatartományban, 10 dB az R jelhez 88...125 MHz frekvenciatartományban
Csatlakozások - kapcsok: Csavaros kapcsok
Szín árnyalat: Bézs (RAL 1013)
Látható részek anyaga: Hőre lágyuló ABS-UV stabilizált
Kapcsok típusa: Fényes
Felületkezelés: Kezeletlen
Telepítés: Süllyesztett
Rögzítési mód: Karmok, karmok működési tartománya: 55...70 mm, Csavarok
Fizikai jellemzők
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 34 mm
Látható rész mélysége: 14,6 mm
Beépítési mélység: 22,5 mm
Védelmi jellemzők
IK védettségi fok: IK02
IP védettségi fok: IP20
Megfelelőségi jelölés: CE
Egyéb jellemzők
Célcsatorna: Professzionális
