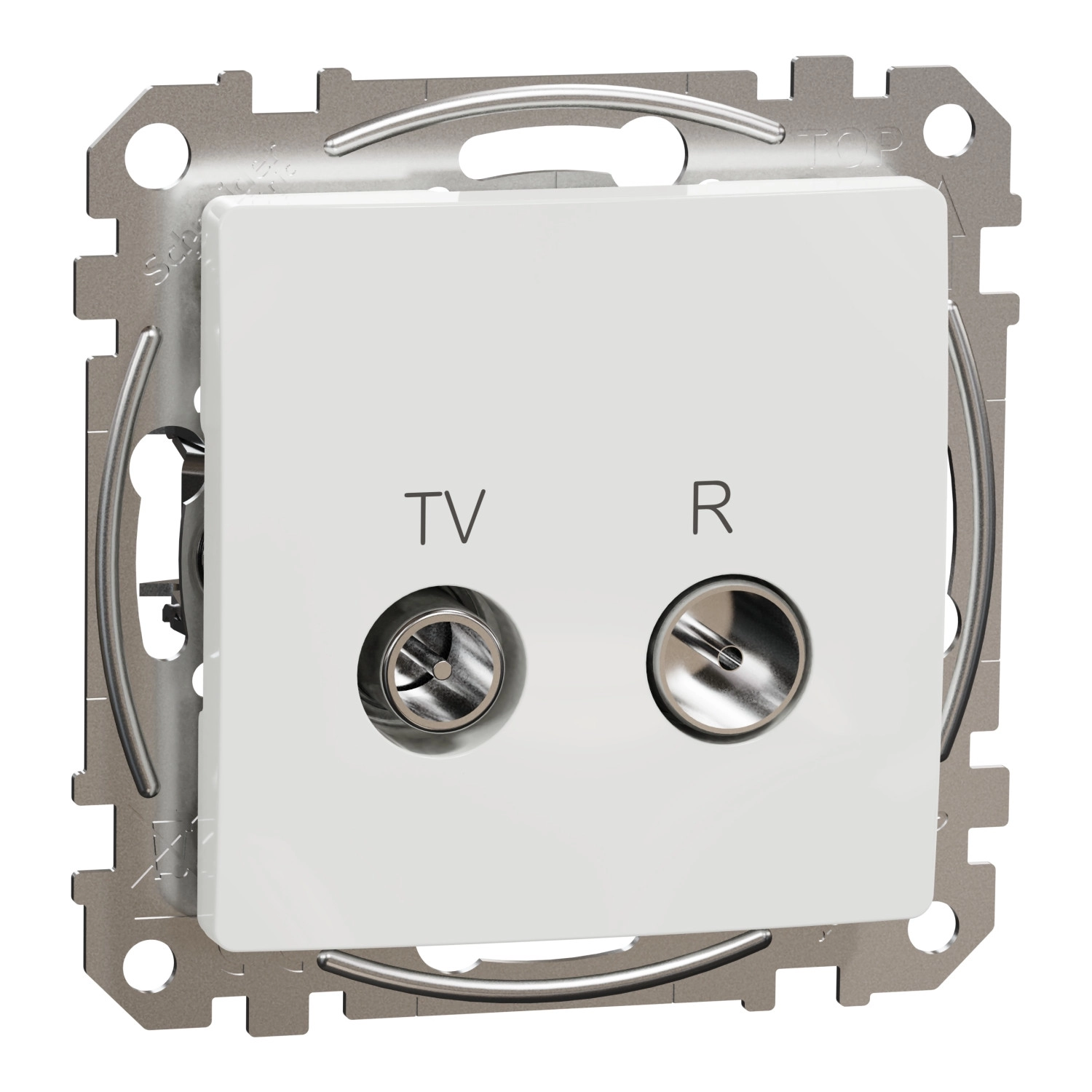

A Schneider Electric Sedna Design & Elements termékcsaládba tartozó SDD111474R TV/R aljzat egy professzionális minőségű, átmenő típusú csatlakozóaljzat, amely ideális megoldást kínál TV és rádió készülékek csatlakoztatásához. Ez a fehér színű, elegáns megjelenésű aljzat tökéletesen illeszkedik modern otthonok és professzionális környezetek belső terébe egyaránt.
A termék átmenő (intermediate) kialakításának köszönhetően lehetővé teszi a jel továbbítását további készülékek felé, miközben 7 dB csillapítást biztosít a TV jeleknek a 47-2200 MHz frekvenciatartományban, valamint 10 dB csillapítást a rádió jeleknek a 88-125 MHz tartományban. A két kimenet közül az egyik egy 9,52 mm-es IEC apa (male) csatlakozó a TV jelek számára, míg a másik egy IEC anya (female) csatlakozó a rádió jelek fogadásához. A csavaros csatlakozókapcsok megbízható és stabil bekötést garantálnak.

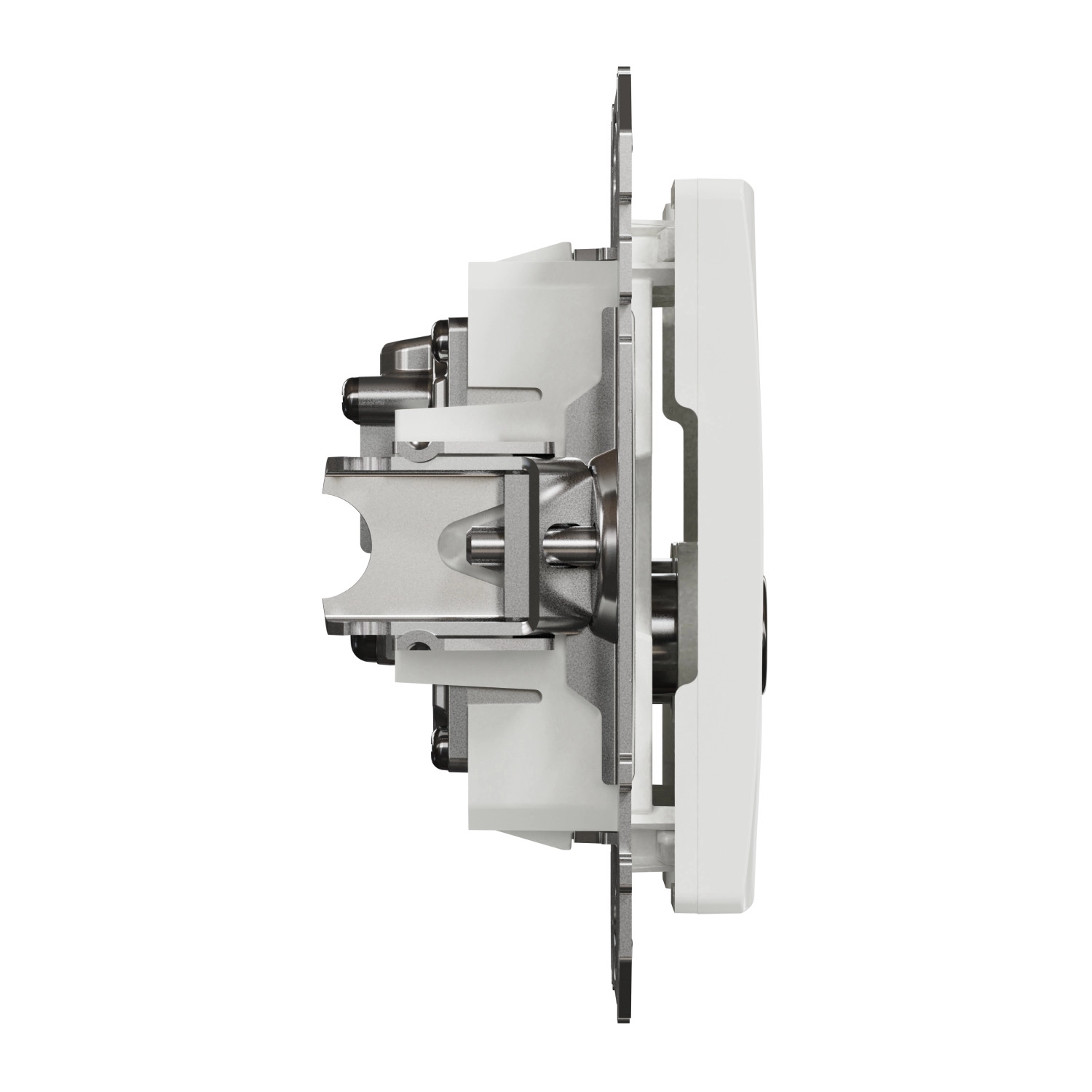

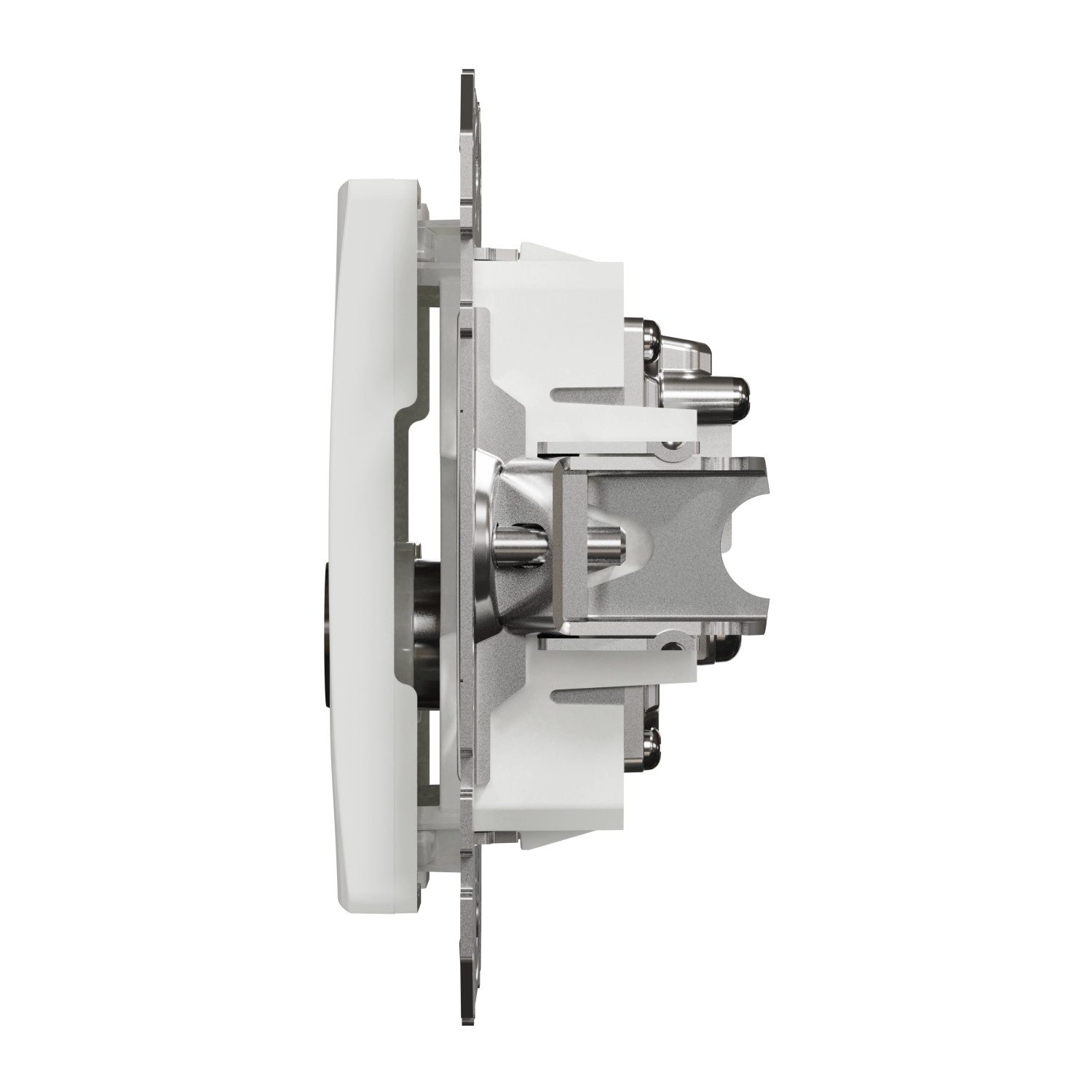

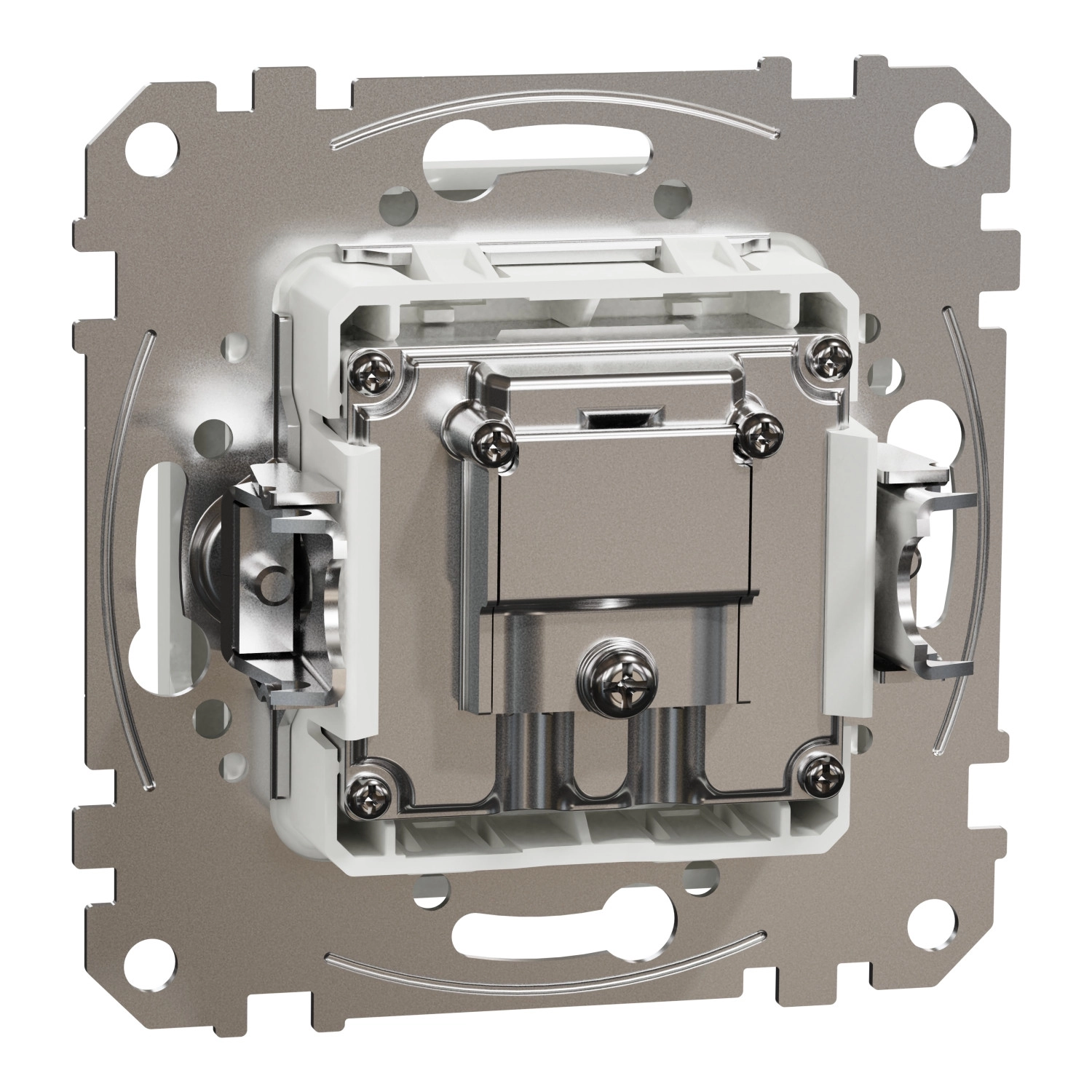

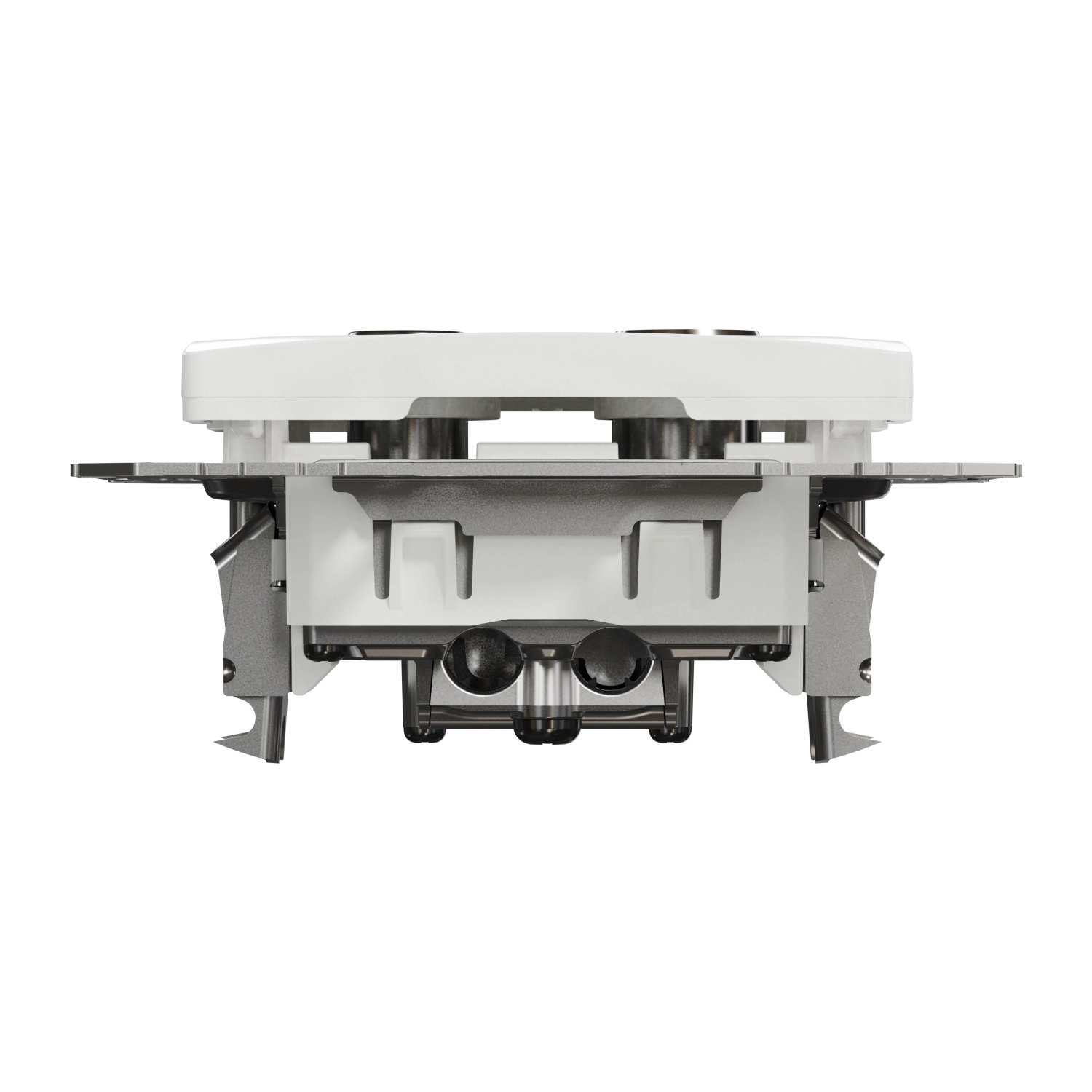

A Sedna Design & Elements TV/R aljzat szerkezeti kialakítása tartós és felhasználóbarát. Az UV-stabilizált ABS termoplasztikból készült, fehér (RAL 9003) színű, fényes felületű látható részek hosszú élettartamot biztosítanak. A termék telepítése süllyesztett kivitelben történik, rögzítése pedig karokkal (55-70 mm-es munkaterülettel) vagy csavarokkal oldható meg. Az aljzat 73 mm széles és magas, teljes mélysége 34 mm, míg a látható részének mélysége 14,6 mm. A beépítési mélység 22,5 mm, ami a legtöbb szabványos szerelődobozba történő beépítést lehetővé teszi.
A termék IP20 védettségi fokozattal rendelkezik, ami beltéri használatra teszi alkalmassá, valamint IK02 fokozatú ütésállósággal bír. CE jelöléssel ellátott, amely igazolja az európai szabványoknak való megfelelést. Az SDD111474R termék kifejezetten professzionális felhasználási célokra lett tervezve, biztosítva a megbízható és tartós működést. A Schneider Electric Sedna Design & Elements TV/R aljzat fixáló kerettel együtt kerül szállításra, ami megkönnyíti a telepítést és a beüzemelést.
Schneider Electric Sedna Design & Elements - SDD111474R -TV/R aljzat, átmenő, 7 dB, fehér műszaki adatok
Általános jellemzők
Termékcsalád: Sedna Design & Elements
Termékvonal: Sedna
Funkció: TV/R aljzat
Alkalmazás: Média eszköz támogatás
Szállítási forma: Mechanizmus rögzítő kerettel
TV aljzat típusa: Átmenő aljzat (áthaladó)
Fő szín: Fehér
Műszaki jellemzők
TV csatlakozó típusa: 1 IEC apa 9,52 mm
FM csatlakozó típusa: IEC anya 1
Kimenetek száma: 2
Áthaladási veszteség: 7 dB
Csillapítás: 7 dB TV jelhez a 47...2200 MHz frekvenciatartományban
10 dB R jelhez a 88...125 MHz frekvenciatartományban
Csatlakozások - kapcsok: Csavaros kapcsok
Fizikai jellemzők
Szín: Fehér (RAL 9003)
Látható részek anyaga: Termoplasztikus ABS-UV stabilizált
Csatlakozók típusa: Fényes
Felületkezelés: Kezeletlen
Telepítés: Süllyesztett
Rögzítési mód: Karmok, karmok munkaterületének tartománya: 55...70 mm
Csavarok
Méretek
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 34 mm
Látható rész mélysége: 14,6 mm
Beépítési mélység: 22,5 mm
Védelem
IP védettségi fokozat: IP20
IK védettségi fokozat: IK02
Egyéb
Célcsoport: Professzionális
Megfelelőségi jelölés: CE
