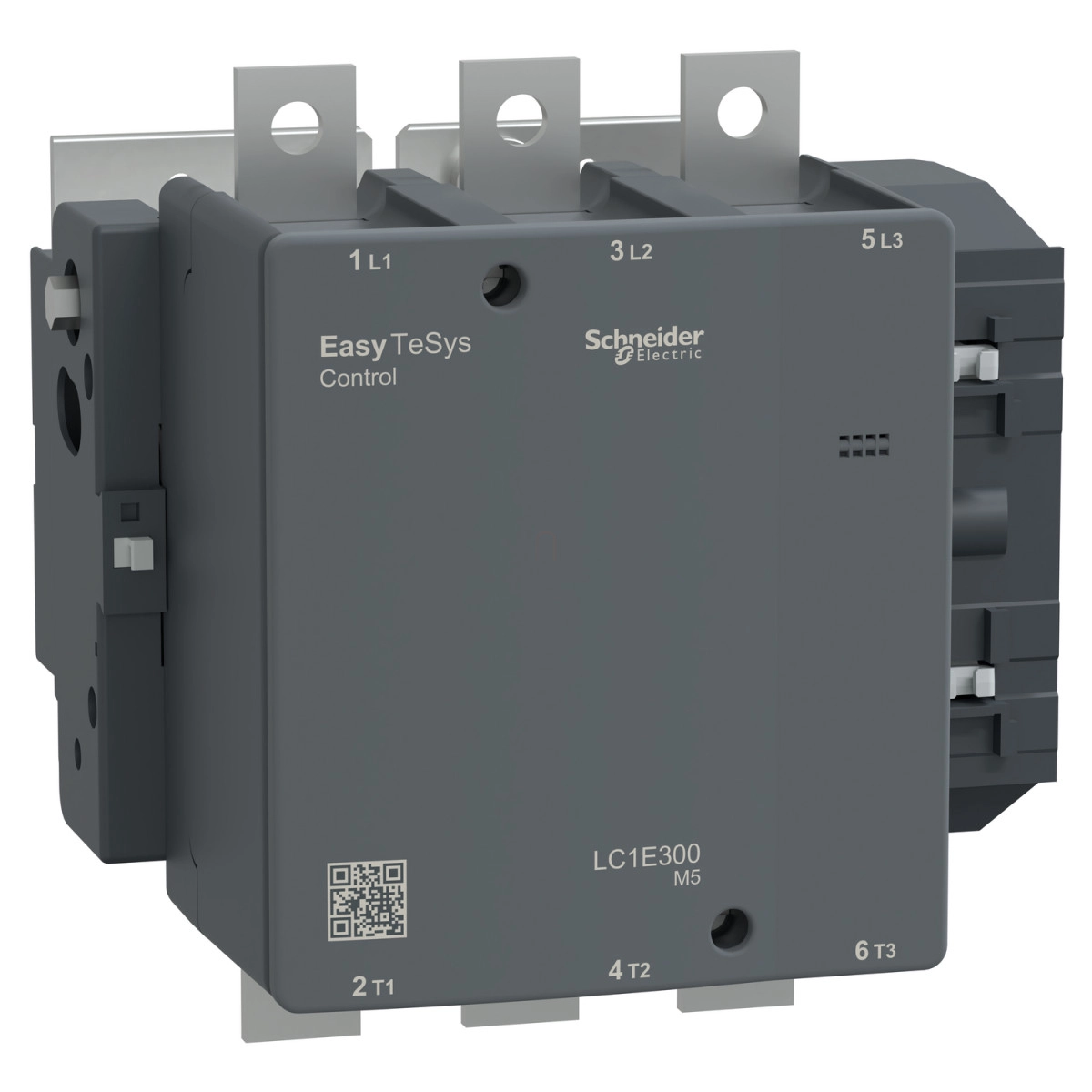

A Schneider Electric Easy TeSys Control sorozatú LC1E300M5 mágneskapcsoló egy kiváló választás ipari motorvezérlési alkalmazásokhoz. Ez a 3-pólusú kontaktor (3NO) kifejezetten nagy teljesítményű motorok kapcsolására és vezérlésére lett tervezve, amit az AC-3 és AC-3e felhasználási kategóriák is jeleznek.
A termék kiemelkedő teljesítményt nyújt, 300 A névleges üzemi árammal AC-3 alkalmazásokban és 265 A AC-3e alkalmazásokban, maximum 440 V feszültségen, 55°C-ig. Emellett AC-1 alkalmazásokban akár 320 A üzemi áramerősségre is képes 40°C környezeti hőmérsékleten. A vezérlőáramkör 220 V AC, 50 Hz feszültséget igényel a megfelelő működéshez. Az LC1E300M5 mágneskapcsoló rendkívül sokoldalú, különböző teljesítményű motorokhoz használható: 90 kW 220/230 V AC, 160 kW 380/400 V AC és 415 V AC, 185 kW 440 V AC, 200 kW 500 V AC, valamint 220 kW 660/690 V AC feszültségen.
A műszaki paraméterek tekintetében az LC1E300M5 kiemelkedő értékeket mutat. A hagyományos, szabad levegőn mérhető termikus áram (Ith) 320 A 40°C-on. A névleges záróképesség 3000 A 440 V AC feszültségen, míg a névleges megszakítóképessége 2400 A 440 V-nál. A rövid idejű megengedett áram (Icw) 2650 A 40°C-on 10 másodpercig. A vezérlőáramkör esetében 10 A gG biztosíték javasolt 690 V-ig (1-es koordinációs típus), míg az erőáramkörhöz 500 A gG biztosíték 690 V-ig. Az átlagos impedancia 0,3 mOhm 320 A Ith esetén, 50 Hz-en. A teljesítmény disszipáció pólusonként 27 W AC-3 és 31 W AC-1 esetben. A névleges szigetelési feszültség 690 V, III-as túlfeszültség kategória és 3-as szennyezettségi fokozat mellett.
Az LC1E300M5 mágneskapcsoló mechanikai tartóssága 5 000 000 ciklus, míg elektromos tartóssága 400 000 ciklus AC-1 és 500 000 ciklus AC-3 esetében. A készülék IP00 védettséggel rendelkezik. Az üzemi hőmérséklettartomány -5°C és +55°C között van, míg tárolási hőmérséklete -60°C és +80°C között lehet. A mágneskapcsoló 3000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. Méretei: 206 mm magasság, 213 mm szélesség és 219 mm mélység, a nettó tömeg pedig 8,5 kg. A termék megfelel az IEC 60947-1, IEC 60947-4-1 és IEC 60947-5-1 szabványoknak, és rendelkezik EAC és CE tanúsítványokkal.
Schneider Electric Easypact TVS - LC1E300M5 -3P mágneskapcsoló 160KW 400V AC3 220V műszaki adatok
Általános jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Termék vagy alkatrész típus: Kontaktor
Eszköz rövid neve: LC1E
Kontaktor alkalmazás: Motorvezérlés, Ellenállásterhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Főbb villamos paraméterek
Névleges üzemi feszültség [Ue]: Erőáramkör: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 300 A (< 55 °C esetén) <= 440 V AC AC-3 erőáramkörhöz
265 A (< 55 °C esetén) <= 440 V AC AC-3e erőáramkörhöz
320 A (< 40 °C esetén) <= 440 V AC AC-1 erőáramkörhöz
Vezérlőáramkör feszültsége [Uc]: 220 V AC 50 Hz
Motorteljesítmény
90 kW 220/230 V AC 50/60 Hz
160 kW 380/400 V AC 50/60 Hz
160 kW 415 V AC 50/60 Hz
185 kW 440 V AC 50/60 Hz
200 kW 500 V AC 50/60 Hz
220 kW 660/690 V AC 50/60 Hz
További műszaki adatok
Pólusok kontaktus összetétele: 3 NO
Konvencionális szabad levegőáramú termikus áram [Ith]: 320 A (40 °C-on) erőáramkörhöz
Irms névleges bekapcsolási képesség: 3000 A 440 V AC-nál erőáramkörhöz az IEC 60947-4-1 szabványnak megfelelően
Névleges megszakítóképesség: 2400 A 440 V-nál erőáramkörhöz az IEC 60947 szabványnak megfelelően
Megengedett rövid idejű áram [Icw]: 2650 A 40 °C - 10 s erőáramkörhöz
Társított biztosíték névleges árama: 10 A gG <= 690 V 1-es koordinációs típusú vezérlőáramkörhöz az IEC 60947-5-1 szabványnak megfelelően
500 A gG <= 690 V 1-es koordinációs típusú erőáramkörhöz
Átlagos impedancia: 0,3 mOhm - Ith 320 A 50 Hz erőáramkörhöz
Teljesítmény disszipáció pólusonként: 27 W AC-3
31 W AC-1
Fizikai jellemzők
Magasság: 206 mm
Szélesség: 213 mm
Mélység: 219 mm
Mechanikai tartósság: 5000000 ciklus
Elektromos tartósság: 400000 ciklus AC-1
500000 ciklus AC-3
Környezeti feltételek
IP védettségi fokozat: IP00 az IEC 60529 szabványnak megfelelően
Megengedett környezeti hőmérséklet a készülék körül: -5...55 °C üzemelés
-60...80 °C tárolás
Üzemeltetési magasság: 3000 m teljesítménycsökkenés nélkül
