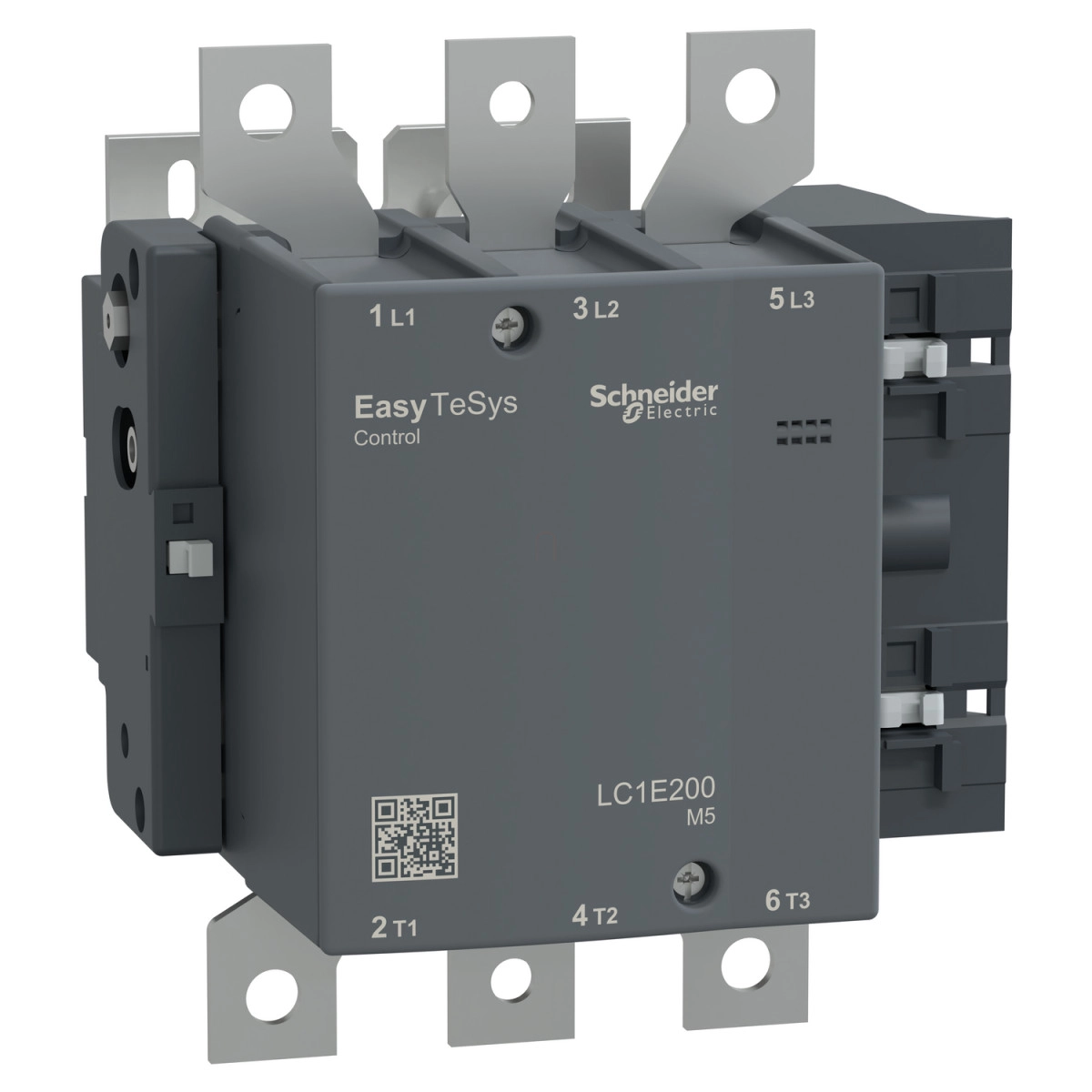

A Schneider Electric Easypact TeSys Control termékcsaládjába tartozó LC1E200M5 mágneskapcsoló a legmagasabb minőségű villamos kapcsolóberendezések közé tartozik, amelyet kifejezetten nagyteljesítményű motorvezérlési alkalmazásokhoz fejlesztettek ki. Ez a 3 pólusú (3NO) kivitelű kontaktor ideális választás ipari környezetben, ahol megbízható és robusztus megoldásra van szükség a motorok kapcsolásához és vezérléséhez.
Az LC1E200M5 mágneskapcsoló kiemelkedő teljesítménnyel rendelkezik, hiszen 440V-os feszültségen akár 200A áramerősséget is képes kapcsolni AC-3 felhasználási kategóriában, míg AC-3e esetén 175A, AC-1 kategóriában pedig akár 250A áramerősséget is elérhet. A termék rendkívül sokoldalú motorteljesítmény kezelésében: 220/230V AC feszültségen 55 kW, 380/400V AC feszültségen 90 kW, 415/440V AC esetén 100 kW, míg 500V AC és 660/690V AC feszültségeknél akár 110 kW motorteljesítményt is képes vezérelni. A vezérlőkör 220V AC 50 Hz feszültséggel működik, így könnyen illeszthető a legtöbb ipari környezetben használt vezérlőrendszerekhez.
A termék műszaki paraméterei további előnyöket kínálnak: hagyományos szabad levegős hőáram értéke 250A (40°C-on), névleges bekapcsolási képessége 2000A 440V AC mellett, míg a névleges megszakítási kapacitása 1600A 440V-nál. A készülék rövid idejű megengedett áramerőssége 1500A 40°C-on 10 másodpercig, ami kiemelkedő túlterhelhetőséget biztosít. A mágneskapcsoló átlagos impedanciája rendkívül alacsony, mindössze 0,33 mOhm, ami minimalizálja a veszteségeket és a hőtermelést. A pólusonkénti teljesítményveszteség AC-3 esetén 13W, míg AC-1 esetén 21W, ami energiahatékony működést tesz lehetővé hosszú távon is.
Az LC1E200M5 mágneskapcsoló mechanikai tartóssága kivételes, akár 5 millió kapcsolási ciklust is kibír, míg elektromos élettartama AC-3 esetén 500.000, AC-1 esetén 200.000 ciklus. A termék IP2X védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint -5°C és +55°C közötti hőmérsékleti tartományban üzemeltethető. Tervezési szempontból is praktikus: magassága 174 mm, szélessége 168,5 mm, mélysége 181 mm. A készülék különböző csatlakozási lehetőségekkel rendelkezik, például kábelcsatlakozáshoz kábelszem, vezetősínek, illetve csavaros csatlakozók formájában. A kontaktor szilárd rögzítőfelületre szerelhető, így biztosítva a stabil és rezgésálló működést. Ez a termék ideális választás minden olyan ipari alkalmazáshoz, ahol nagy teljesítményű motorokat kell megbízhatóan vezérelni és kapcsolni, különösen olyan környezetben, ahol a tartósság és a megbízhatóság kiemelt fontosságú.
Schneider Electric Easypact TVS - LC1E200M5 -3P mágneskapcsoló 110KW 400V AC3 220V műszaki adatok
Főbb jellemzők
Termékcsalád: Easy TeSys
Terméksorozat: Easy TeSys Control
Terméktípus: Mágneskapcsoló
Eszköz rövid neve: LC1E
Alkalmazás: Motorvezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Pólusok leírása: 3P
Villamos jellemzők
Névleges üzemi feszültség: ≤ 690 V AC 50/60 Hz
Névleges üzemi áram: 200 A (55 °C alatt) ≤ 440 V AC AC-3 esetén
Névleges üzemi áram: 175 A (55 °C alatt) ≤ 440 V AC AC-3e esetén
Névleges üzemi áram: 250 A (40 °C alatt) ≤ 440 V AC AC-1 esetén
Vezérlőkör feszültsége: 220 V AC 50 Hz
Motorteljesítmény
55 kW 220/230 V AC 50/60 Hz esetén
90 kW 380/400 V AC esetén
100 kW 415/440 V AC esetén
110 kW 500 V AC esetén
110 kW 660/690 V AC esetén
Műszaki jellemzők
Pólusok kontaktus összetétele: 3 NO
Konvencionális szabad levegős termikus áram: 250 A (40 °C-on)
Irms névleges bekapcsolási képesség: 2000 A 440 V AC esetén
Névleges megszakítási képesség: 1600 A 440 V esetén
Névleges rövid idejű kibírható áram: 1500 A 40 °C - 10 s
Biztosíték besorolás: 10 A gG ≤ 690 V vezérlőkör esetén
Biztosíték besorolás: 315 A gG ≤ 690 V erőátviteli kör esetén
Átlagos impedancia: 0,33 mOhm - Ith 250 A 50 Hz
Teljesítményveszteség pólusonként: 13 W AC-3 esetén, 21 W AC-1 esetén
Névleges szigetelési feszültség: 690 V
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Mechanikai jellemzők
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam: 500000 ciklus AC-3 esetén, 200000 ciklus AC-1 esetén
Működési idő: 20...35 ms záráskor, 7...15 ms nyitáskor
Maximális működési gyakoriság: 1200 ciklus/óra 55 °C-on
Magasság: 174 mm
Szélesség: 168,5 mm
Mélység: 181 mm
Környezeti feltételek
IP védettségi fokozat: IP2X
Megengedett környezeti hőmérséklet: -5...55 °C működés közben
Megengedett környezeti hőmérséklet: -60...80 °C tárolás során
Üzemi magasság: 3000 m derating nélkül
