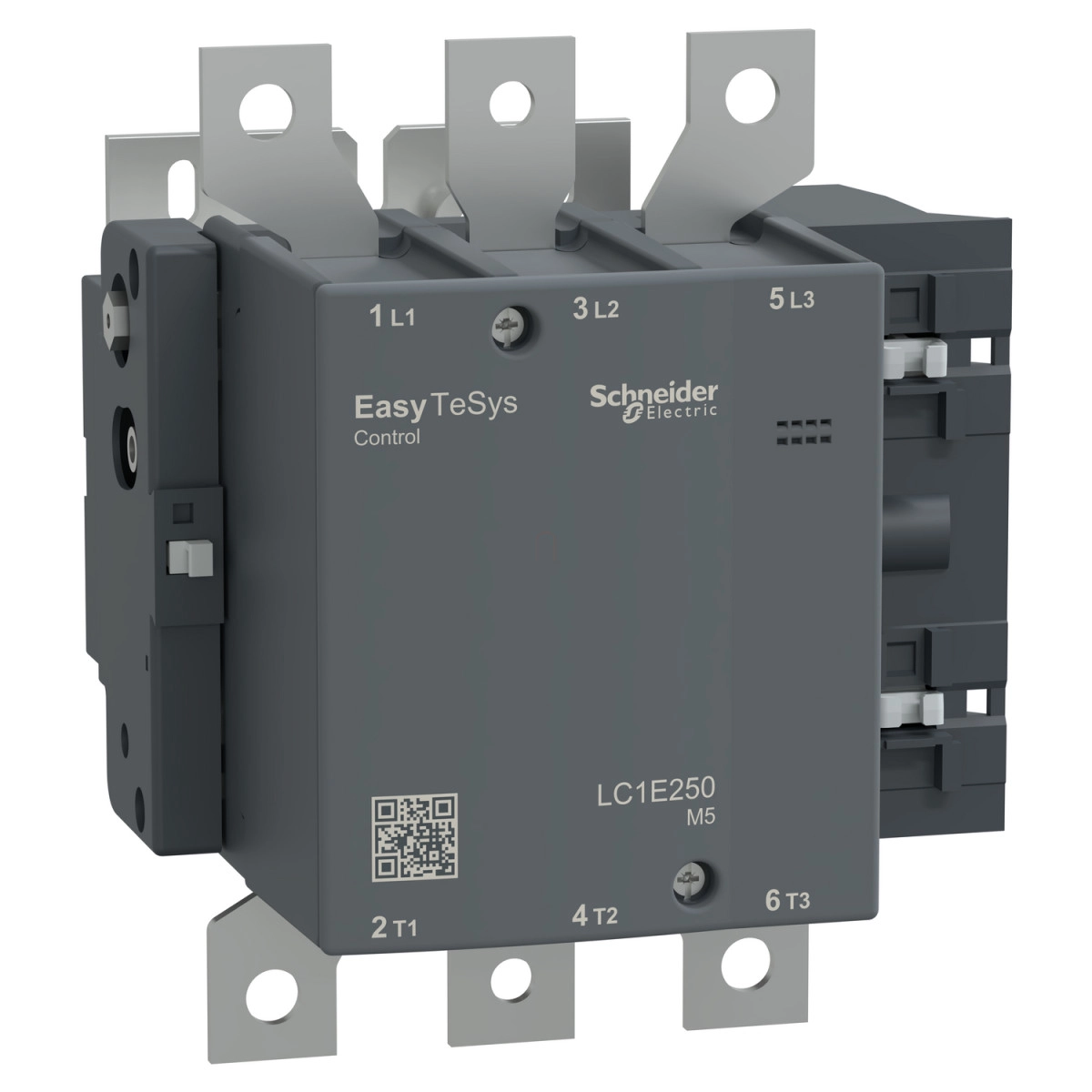

A Schneider Electric Easy TeSys Control családjába tartozó LC1E250M5 egy professzionális mágneskapcsoló, amely kifejezetten ipari motorvezérlési alkalmazásokhoz lett tervezve. Ez a 3 pólusú (3NO) kontaktor ideális választás különböző méretű AC motorok irányításához, különös tekintettel a nagyobb teljesítményű berendezésekre.
Az LC1E250M5 típusú mágneskapcsoló AC-3, AC-3e és AC-1 felhasználási kategóriákban alkalmazható, ami sokoldalú felhasználhatóságot biztosít különböző terhelési típusokhoz. A készülék kimagasló műszaki paraméterekkel rendelkezik: 250 A névleges üzemi árammal működik (55°C alatt) AC-3 üzemmódban, illetve 190 A-t biztosít AC-3e kategóriában, valamint akár 300 A áramerősséget képes kezelni AC-1 felhasználási módban. A motorteljesítmény skálája lenyűgöző: 220/230 V esetén 75 kW-tól egészen 660/690 V feszültségen 160 kW-ig terjed. A vezérlőáramkör 220 V AC feszültséggel és 50 Hz frekvenciával működik, ami illeszkedik az európai szabványokhoz és elvárásokhoz.
A készülék robusztus kialakítása és fejlett műszaki jellemzői biztosítják a hosszú élettartamot és megbízható működést. Mechanikai tartóssága lenyűgöző, 5.000.000 kapcsolási ciklust képes teljesíteni, míg elektromos élettartama AC-1 kategóriában 200.000, AC-3 esetén pedig 700.000 ciklus. Az LC1E250M5 magas szintű biztonságot kínál: az impulzus szigetelési feszültség (Uimp) 8 kV, szigetelési feszültsége pedig 690 V. A rövid idejű áramterhelhetősége 1800 A 40°C-on 10 másodpercen keresztül, ami kiváló védelmet biztosít rövidzárlat esetén. A készülék működési hőmérséklet-tartománya -5°C és 55°C között van, tárolási hőmérséklete pedig -60°C-tól 80°C-ig terjed. Érdemes kiemelni, hogy a készülék 3000 méteres tengerszint feletti magasságig használható teljesítménycsökkenés nélkül, ami széles körű alkalmazhatóságot biztosít különböző földrajzi területeken.
Az LC1E250M5 mágneskapcsoló kimondottan ajánlott ipari motorvezérlési és HVAC alkalmazásokhoz, ahol fontos a megbízható teljesítmény és a hosszú élettartam. A készülék kompakt méretekkel rendelkezik (197 mm magasság, 168,5 mm szélesség, 181 mm mélység), így helytakarékos megoldást jelent kapcsolószekrényekben történő felszerelés esetén is. A mágneskapcsoló egyszerűen telepíthető és üzemeltethető, több szabványnak is megfelel (IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1), valamint rendelkezik EAC és CE tanúsítványokkal. A készülék IP00 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. A csatlakoztatási lehetőségek széles skálája (kábelek, sínek, csavaros kapcsok) biztosítja a rugalmas felhasználást különböző telepítési környezetekben. Az LC1E250M5 egy költséghatékony, mégis kiváló minőségű és megbízható mágneskapcsoló, amely ideális választás az ipari motorvezérlési alkalmazásokhoz.
LC1E250M5 műszaki adatok
Általános információk
Terméksorozat: Easy TeSys
Termékcsalád: Easy TeSys Control
Eszköz típusa: Mágneskapcsoló
Eszköz rövid neve: LC1E
Mágneskapcsoló alkalmazása: Motorvezérlés, Rezisztív terhelés
Felhasználási kategória: AC-3, AC-3e, AC-1
Villamos paraméterek
Pólusok leírása: 3P
Névleges üzemi feszültség [Ue]: Power circuit: <= 690 V AC 50/60 Hz
Névleges üzemi áram [Ie]: 250 A (55 °C alatt) <= 440 V AC AC-3 áramkörben, 190 A (55 °C alatt) <= 440 V AC AC-3e áramkörben, 300 A (40 °C alatt) <= 440 V AC AC-1 áramkörben
Vezérlőáramkör feszültsége [Uc]: 220 V AC 50 Hz
Motor teljesítmény
75 kW 220/230 V AC 50/60 Hz, 132 kW 380/400 V AC, 140 kW 415/440 V AC, 160 kW 500 V AC, 160 kW 660/690 V AC, 160 kW 660...690 V
Kiegészítő paraméterek
Érintkezők összetétele: 3 NO
Hagyományos szabad levegőn mért termikus áram [Ith]: 300 A (40 °C-on) áramkörben
Névleges bekapcsolási képesség Irms: 2500 A 440 V AC áramkörben, IEC 60947-4-1 szabványnak megfelelően
Névleges megszakítási képesség: 2000 A 440 V áramkörben, IEC 60947 szabványnak megfelelően
Névleges rövid idejű áramszilárdság [Icw]: 1800 A 40 °C - 10 s áramkörben
Átlagos impedancia: 0.32 mOhm - Ith 300 A 50 Hz áramkörben
Teljesítmény veszteség pólusonként: 20 W AC-3, 29 W AC-1
Névleges szigetelési feszültség [Ui]: 690 V, IEC 60947-4-1 szabványnak megfelelően
Túlfeszültség kategória: III
Szennyezettségi fokozat: 3
Névleges lökőfeszültség-szilárdság [Uimp]: 8 kV tekercs nem csatlakoztatva az áramkörhöz, IEC 60947 szabványnak megfelelően
Mechanikai és üzemeltetési paraméterek
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam: 200000 ciklus AC-1, 700000 ciklus AC-3
Működési idő: 20...35 ms záráskor, 7...15 ms nyitáskor
Maximális működési gyakoriság: 1200 ciklus/óra 55 °C
Védettségi szint (IP): IP00 IEC 60529 szerint
Megengedett környezeti hőmérséklet: -5...55 °C üzemeléskor, -60...80 °C tároláskor
Üzemeltetési magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850 °C IEC 60695-2-1 szerint
Fizikai tulajdonságok
Magasság: 197 mm
Szélesség: 168.5 mm
Mélység: 181 mm
Tömeg: 4.7 kg
Tanúsítványok és szabványok
Szabványok: IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1
Terméktanúsítványok: EAC, CE
