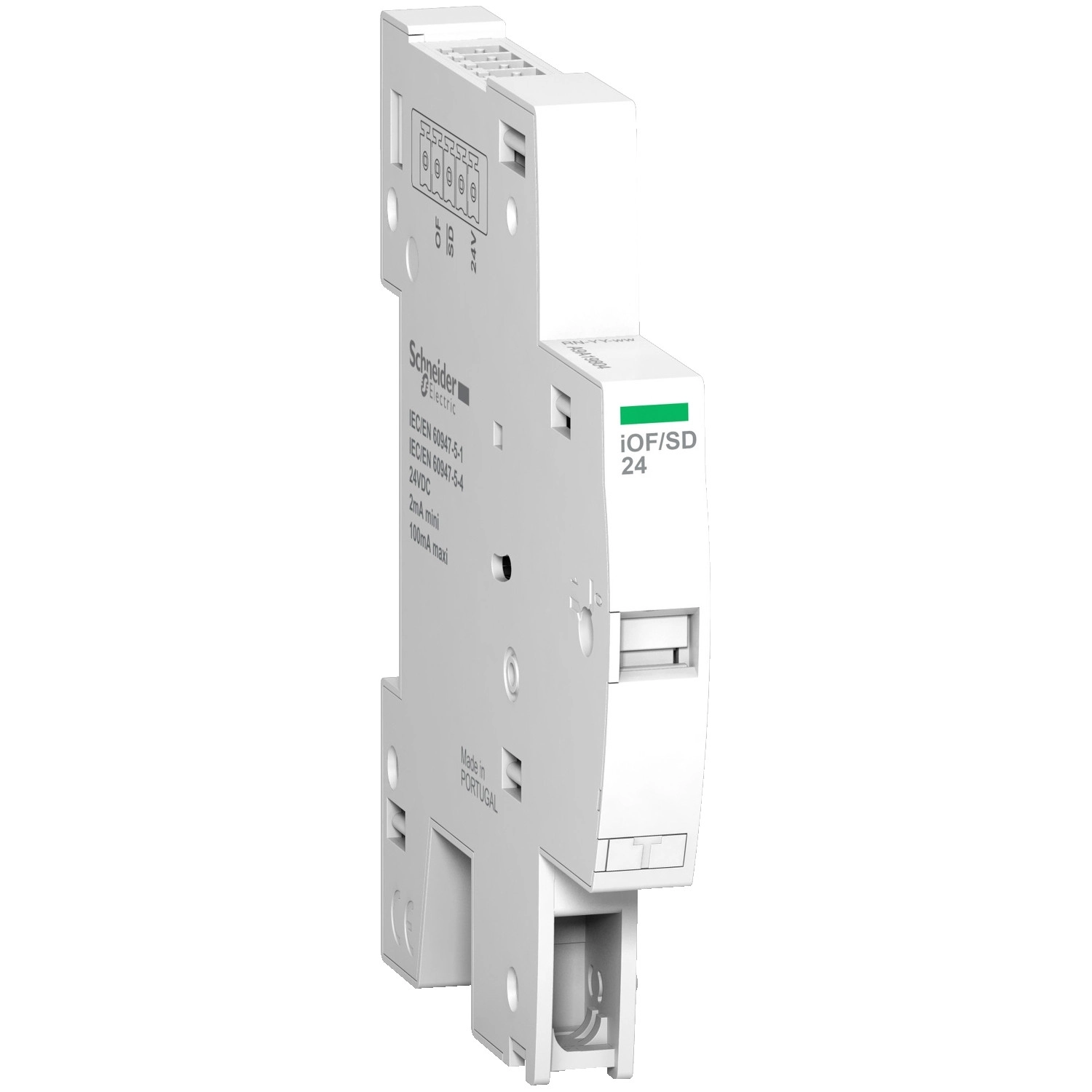

Az Acti9 IC60 RCBO - low level auxiliary contact - 1OF/SD Smartlink - 24V DC (A9A19804) a Schneider Electric kiváló minőségű kiegészítő terméke, amely speciálisan az Acti9 iC60 RCBO áram-védőkapcsoló családhoz lett tervezve. Ez a kompakt, mindössze 9 mm szélességű segédérintkező modul lehetővé teszi a kismegszakítók és áram-védőkapcsolók állapotának távoli felügyeletét Smartlink interfészen keresztül.
A termék elsődleges funkciója az állapotjelzés és a hibakijelzés - az iOF+SD 24 készüléknév is erre utal, ahol az iOF a nyitott/zárt állapot jelzésére (open/fault contact), míg az SD a hibajelzésre (Smartlink) használatos. A készülék 1 C/O (záró/nyitó) érintkezővel rendelkezik, amely 2-100 mA áramerősséget képes kapcsolni 24V DC feszültség mellett. Az integrált mechanikus jelzőrendszer vizuálisan is mutatja a kapcsolt berendezés állapotát, így a helyszínen is leolvasható az aktuális üzemállapot.
Telepítése rendkívül egyszerű: a DIN-sínre pattintható kialakítás gyors és biztonságos rögzítést tesz lehetővé. A 86 mm magasságú, 9 mm szélességű és 71 mm mélységű fehér színű modul könnyedén illeszkedik a meglévő elosztószekrényekbe. A csatlakoztatás rugós sorkapcsokkal történik (Ti241), amelyek mind merev (0,5-1,5 mm²), mind rugalmas (0,5-1,5 mm²) vezetékek fogadására alkalmasak. A vezeték csupaszítási hossza 10 mm.
Az A9A19804 cikkszámú Schneider Electric Acti9 segédérintkező széles működési hőmérséklet-tartománnyal rendelkezik, -25°C és +70°C között üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. Ez biztosítja a készülék megbízható működését különböző környezeti feltételek mellett is. A modul megfelel az EN/IEC 60947-5-1 és EN/IEC 60947-5-4 szabványoknak, így garantált a nemzetközi biztonsági és működési követelményeknek való megfelelés.
A Schneider Electric Acti9 iOF+SD segédérintkező ideális választás ipari létesítmények, kereskedelmi épületek és lakóingatlanok villamos hálózatainak távfelügyeletéhez. Az intelligens épületautomatizálási rendszerekbe történő integráció révén valós idejű visszajelzést ad a védőberendezések állapotáról, így növelve az üzembiztonságot és csökkentve a váratlan leállások kockázatát. A Smartlink rendszerrel való kompatibilitás lehetővé teszi a hálózati adatok gyűjtését, elemzését, és akár távoli beavatkozást is biztosít a rendszergazdák számára.
Schneider Electric Acti9 iC60 RCBO (2P, 3P, 4P) - A9A19804 - ÁVK dupla nyitás/zárás jelző és hibajelző segédérintkező, 24VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Termék vagy alkatrész típus: OC vagy hiba érintkező
Készülék rövid neve: iOF+SD 24
Készülék alkalmazás: Smartlink interfészhez
Jelző érintkezők összetétele: 1 C/O
Névleges áram [In]: 2...100 mA 24 V, DC feszültségen
9 mm-es osztás: 1
Szabványok: EN/IEC 60947-5-1, EN/IEC 60947-5-4
Kiegészítő információk
Kompatibilitás: Acti9 iC60 RCBO, Acti9 Smartlink
Helyi jelzés: Mechanikus kijelző
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
Magasság: 86 mm
Szélesség: 9 mm
Mélység: 71 mm
Szín: Fehér
Csatlakozások
Csatlakozások - sorkapcsok: Rugós sorkapocs Ti241 kábel(ek) 0,5...1,5 mm² - merev
Rugós sorkapocs Ti241 kábel(ek) 0,5...1,5 mm² - rugalmas
Vezeték csupaszítási hossz: 10 mm
Környezeti feltételek
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
