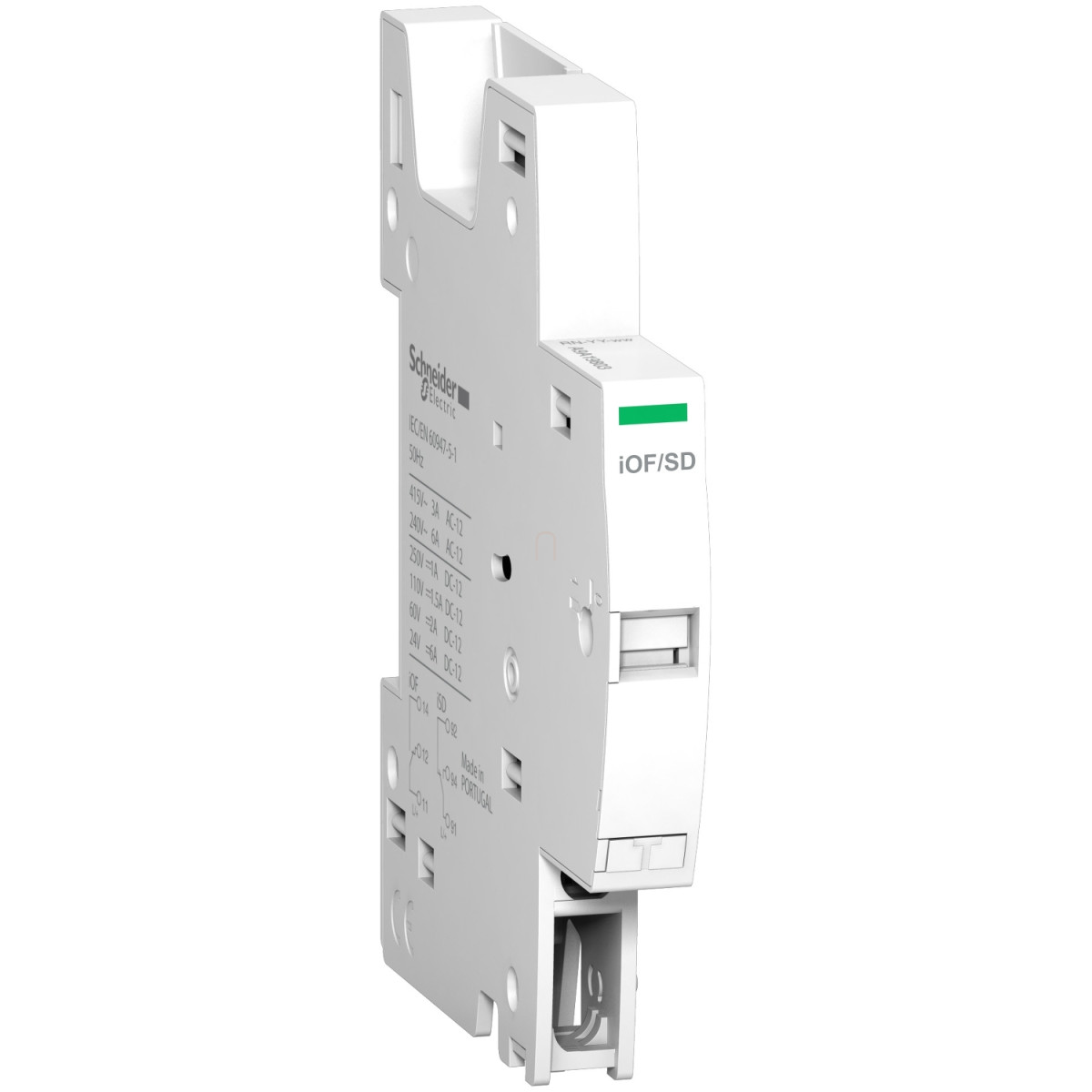

Az Acti9 IC60 RCBO - segédérintkező (1OF/SD - AC/DC) egy sokoldalú és kompakt segédérintkező, amely kifejezetten az Acti9 iC60 RCBO áram-védőkapcsolókkal való használatra terveztek. Ez az A9A19803 cikkszámú kiegészítő termék lehetővé teszi az áram-védőkapcsoló állapotának távoli figyelését és jelzését, ami különösen fontos automatizált rendszerekben és felügyeleti alkalmazásokban.
A Schneider Electric Acti9 termékcsalád részeként, az iOF/SD segédérintkező egy váltóérintkezős (C/O) konfigurációval rendelkezik, amely rugalmasságot biztosít a különböző vezérlési és jelzési követelményekhez. Az érintkezők terhelhetősége változik a feszültségtől függően: egyenáram esetén 6A (24V DC), 2A (60V DC), 1,5A (110V DC) és 1A (250V DC), míg váltóáram esetén 6A (24-230V AC, 50Hz) és 3A (415V AC, 50Hz). Ez a széles tartomány biztosítja, hogy a segédérintkező különböző vezérlési és jelzési feladatokra is alkalmazható legyen.
A beépítés rendkívül egyszerű - az iOF/SD segédérintkező könnyen felszerelhető szabványos DIN sínre, és mindössze 9 mm szélességet foglal el, ami jelentős helytakarékosságot eredményez a kapcsolószekrényben. Az egység magassága 86 mm, mélysége 71 mm, súlya pedig mindössze 36 g. A fehér színű burkolat biztosítja, hogy a készülék harmonikusan illeszkedjen a kapcsolószekrény többi eleméhez. A csatlakozás csavaros kapcsokkal történik, amelyek alul helyezkednek el, és különböző vezeték-keresztmetszeteket támogatnak: egy merev vezeték esetén 0,25-4 mm², egy hajlékony vezeték esetén 0,25-2,5 mm², két merev vezeték esetén 1,5 mm², két hajlékony vezeték esetén 1,5 mm², valamint egy érvéghüvelyes hajlékony vezeték esetén 2,5 mm². A vezetékcsupaszítási hossz 6 mm, a csavarok meghúzási nyomatéka pedig 0,6 Nm.
Az Acti9 iC60 RCBO - segédérintkező (A9A19803) környezeti specifikációi lehetővé teszik a széles működési hőmérséklet-tartományt: -25°C és +60°C között használható, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. A termék megfelel az EN/IEC 60947-5-1 szabványnak, ami garantálja a megbízható teljesítményt és a hosszú élettartamot. Ezt a segédérintkezőt olyan professzionális villanyszerelőknek ajánljuk, akik fejlett állapotjelzést és vezérlési lehetőségeket keresnek az Acti9 iC60 RCBO áram-védőkapcsolóikhoz a lakó-, kereskedelmi vagy ipari alkalmazásokban.
Schneider Electric Acti9 iC60 RCBO (2P, 3P, 4P) - A9A19803 - ÁVK dupla nyitás/zárás jelző és hibajelző segédérintkező, 24 - 250VDC, 24 - 415VAC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék vagy alkatrész típusa: OC vagy hibaérintkező
Eszköz rövidneve: iOF/SD
Jelző érintkezők összetétele: 1 váltóérintkező (C/O)
Névleges áram [In]: 6 A 24 V DC esetén, 2 A 60 V DC esetén, 1,5 A 110 V DC esetén, 1 A 250 V DC esetén, 6 A 24-230 V AC 50 Hz esetén, 3 A 415 V AC 50 Hz esetén
Szélesség (osztás): 9 mm (1 osztás)
Szabványok: EN/IEC 60947-5-1
Kiegészítő információk
Kompatibilitás: Acti9 iC60 RCBO
Felszerelési mód: Rápattintható
Szerelési felület: DIN sín
Magasság: 86 mm
Szélesség: 9 mm
Mélység: 71 mm
Nettó súly: 36 g
Szín: Fehér
Csatlakozások
Csatlakozás - sorkapcsok: Csavaros szorító sorkapocs (alul) 1 kábel 0,25-4 mm² - merev, Csavaros szorító sorkapocs (alul) 1 kábel 0,25-2,5 mm² - hajlékony, Csavaros szorító sorkapocs (alul) 2 kábel 1,5 mm² - merev, Csavaros szorító sorkapocs (alul) 2 kábel 1,5 mm² - hajlékony, Csavaros szorító sorkapocs (alul) 1 kábel 2,5 mm² - hajlékony érvéghüvellyel
Huzal csupaszítási hossz: 6 mm alsó csatlakoztatáshoz
Meghúzási nyomaték: 0,6 Nm alul
Környezet
Környezeti működési hőmérséklet: -25...60 °C
Környezeti tárolási hőmérséklet: -40...70 °C
