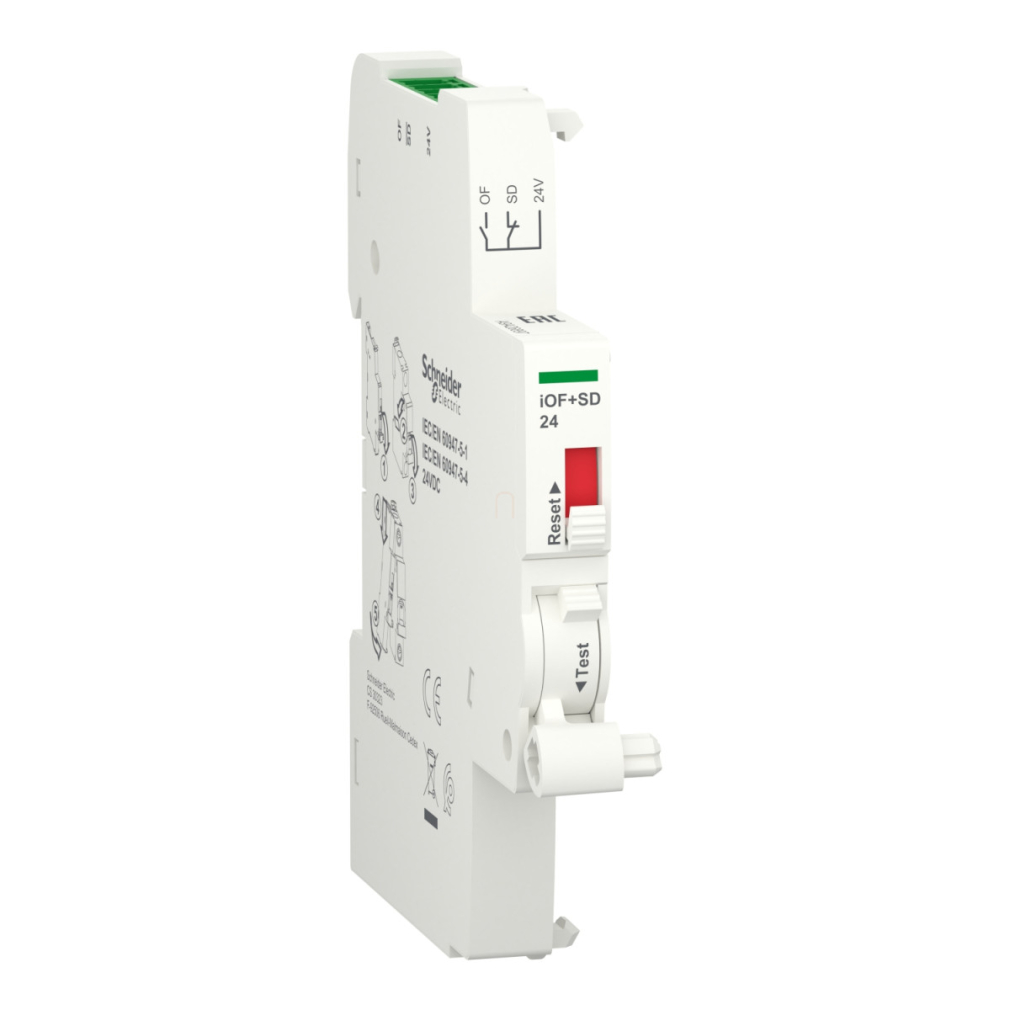

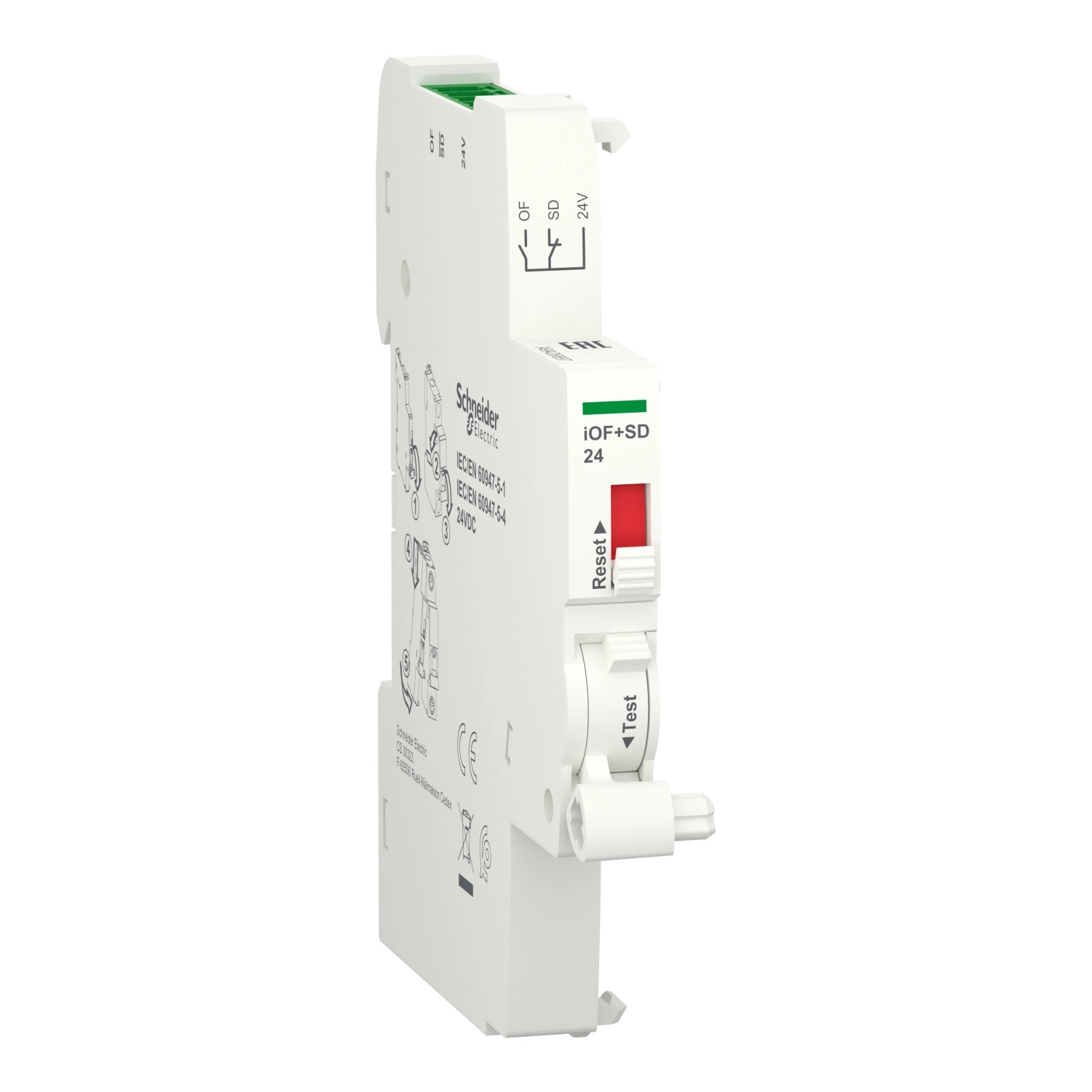

A Schneider Electric Acti9 A9A26897 iOF+SD segédérintkező egy speciális kiegészítő eszköz, amely az elektromos rendszerek vezérlésében és felügyeletében nyújt nélkülözhetetlen támogatást. Ez a kompakt modul kifejezetten a Smartlink interfészhez lett tervezve, és univerzális kompatibilitást biztosít a széles körben használt Acti9 készülékcsaláddal, beleértve az iSW-NA, iC60, iC65, iID, ARA, RCA, iDPN és iC40 típusokat.
Az iOF+SD 24 segédérintkező 1 NO + 1 NC (egy nyitó és egy záró) érintkező kombinációval rendelkezik, amely 2-100 mA áramerősség tartományban, 24 V DC feszültségen (+/- 20%) működik. Az eszköz felső részén található Ti24 csatlakozó (külön vásárolható) lehetővé teszi a rugós csatlakoztatást mind hajlékony, mind merev, 0,5-1,5 mm² keresztmetszetű vezetékekhez. A vezetékek lecsupaszítási hossza 10 mm.
A készülék mindössze 9 mm szélességű, 88 mm magas és 73,5 mm mély, így minimális helyet foglal el a kapcsolószekrényben. DIN sínre pattintható kialakításának köszönhetően gyorsan és egyszerűen telepíthető. Az eszköz alul kompatibilis a gyűjtősínekkel és elosztóblokkokkal. A mechanikus állapotjelző vizuális visszajelzést ad a működésről, segítve a gyors hibaelhárítást.
Az iOF+SD 24 kiemelkedő elektromos jellemzőkkel büszkélkedhet: 500 V névleges szigetelési feszültség (IEC 60664-1 szerint), 6 kV névleges lökőfeszültség-állóság (IEC 60664-1 szerint), valamint 20 000 ciklusos elektromos élettartam (IEC 60947-5-4 szerint). Az eszköz megfelel a nemzetközi IEC 60947-5-4 és IEC 60947-5-1 szabványoknak, és CE tanúsítvánnyal rendelkezik.
A Schneider Electric Acti9 A9A26897 iOF+SD segédérintkező szélsőséges környezeti feltételek között is megbízhatóan működik. Széles működési hőmérséklet-tartományban (-25°C és +70°C között) használható, tárolási hőmérséklete -40°C és +85°C között lehet. Az eszköz 2-es szennyezettségi fokozatú és III-as túlfeszültség kategóriájú környezetben alkalmazható, 93%-os relatív páratartalom mellett 40°C-on. A 2-es tropikalizációs fokozat (IEC 60947-5-1 szerint) további védelmet biztosít a párás, meleg környezetben való használathoz.
Schneider Electric Acti9 iC60 - A9A26897 - jelző és hibajelző segédérintkező, 24VDC, TI24 PLC csatlakozással dupla nyitás/zárás műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék típusa: Segédérintkező (OC és hibaérintkező)
Eszköz rövidítése: iOF+SD 24
Alkalmazás: Smartlink interfészhez
Jelzőérintkezők összetétele: 1 NO + 1 NC
Névleges áram: DC-12 2...100 mA 24 V-nál, DC +/- 20 %
Szélesség modulban: 1 (9 mm)
Szabványok: IEC 60947-5-4, IEC 60947-5-1
Minőségi tanúsítványok: CE
Kompatibilitás
Kompatibilis termékcsaládok: Acti9 iSW-NA, Acti9 iC60, Acti9 iC65, Acti9 iID, Acti9 ARA, Acti9 RCA, Acti9 iDPN (kínai verzió), Acti9 iDPN Vigi, Acti9 connectors Ti24, Acti9 iC40
Elektromos jellemzők
Névleges szigetelési feszültség: 500 V az IEC 60664-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60664-1 szerint
Helyi jelzés: Mechanikus kijelző
Elektromos élettartam: 20000 ciklus az IEC 60947-5-4 szerint
Mechanikai jellemzők
Felszerelési mód: Pattintós
Szerelési alap: DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Alul: IGEN
Magasság: 88 mm
Szélesség: 9 mm
Mélység: 73,5 mm
Nettó tömeg: 25 g
Szín: Fehér
Csatlakozások
Csatlakozók típusa: Ti24 rugós csatlakozó (felül) 2 kábel 0,5...1,5 mm² - hajlékony
Ti24 rugós csatlakozó (felül) 2 kábel 0,5...1,5 mm² - merev
Vezeték csupaszítási hossza: 10 mm
Környezeti feltételek
Szennyezettségi fok: 2 az IEC 60664-1 szerint
Túlfeszültség kategória: III
Tropikalizáció: 2 az IEC 60947-5-1 szerint
Relatív páratartalom: 93% 40°C-on
Környezeti működési hőmérséklet: -25...70°C
Tárolási hőmérséklet: -40...85°C
