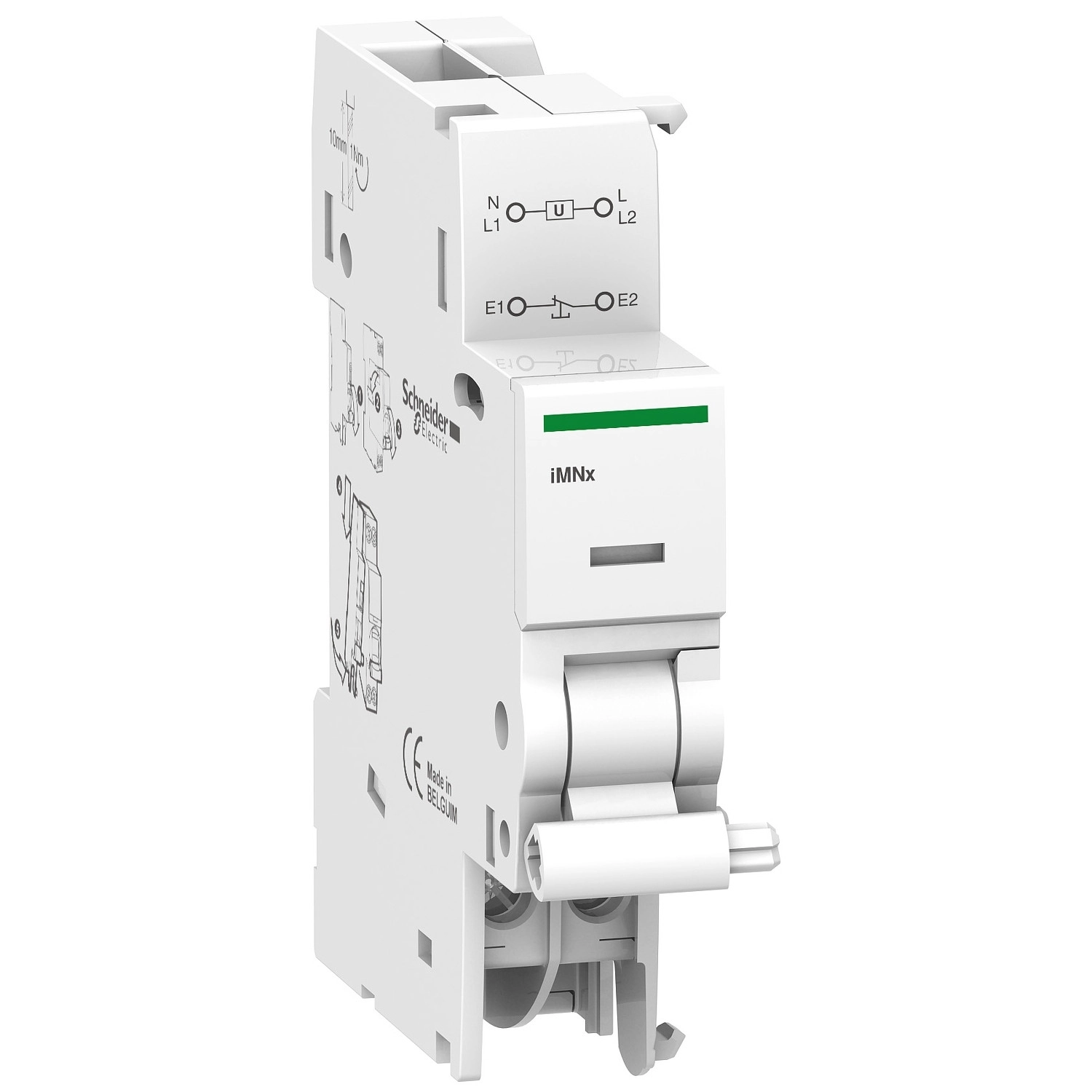

A Schneider Electric Acti9 iMNx A9A26971 nullfeszültség kioldó egy professzionális villamos komponens, amely tökéletes megoldást kínál az automatikus kikapcsoláshoz tápfeszültség-kimaradás esetén. Ez az eszköz a népszerű Acti9 termékcsalád része, amely a villamosenergia-elosztás és vezérlés területén világszinten elismert megbízhatóságot képvisel.
A nullfeszültség kioldó 380-415V AC feszültségtartományban működik 50/60 Hz hálózati frekvencián. Tervezése lehetővé teszi a külső betáplálással történő működtetést, így rugalmasan alkalmazható különböző kapcsolási és védelmi rendszerekben. A kompakt kialakítás mindössze 18 mm szélességet és 2x9 mm-es osztást igényel a DIN sínen, ami különösen előnyös helytakarékos elosztószekrények esetén. A fehér színű készülékház nem csak esztétikus, de jól illeszkedik a Schneider Electric többi moduláris termékéhez is. Az eszköz előlapján található működésjelző segít a gyors állapotfelmérésben.
Az A9A26971 nullfeszültség kioldó kiemelkedő kompatibilitást mutat a Schneider Electric Acti9 áramvédő-kapcsoló családjával. Használható az Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO és az Acti9 iKQE RCBO készülékekkel egyaránt. A szerelés rendkívül egyszerű a pattintható (clip-on) rögzítési módnak köszönhetően, amely gyors és megbízható telepítést tesz lehetővé DIN sínre. A felül elhelyezett csatlakozási pontok kompatibilisek a fésűs sínek és elosztóblokkok rendszerével, ami tovább növeli a telepítési lehetőségek rugalmasságát.
A készülék csatlakoztatása kapocscsavarral történik, amely többféle vezetékbekötési lehetőséget kínál: 1 db 12 mm² merev, 2 db 2,11 mm² merev, 1 db 10 mm² hajlékony, vagy 2 db 2,11 mm² hajlékony érvéghüvelyes vezeték fogadására alkalmas. A csavarok meghúzási nyomatéka 1 Nm. A termék széles működési hőmérséklet-tartománnyal rendelkezik (-35°C és +70°C között), valamint tárolási hőmérséklete -40°C és +85°C közötti lehet, ami szélsőséges környezeti feltételek melletti használatot is lehetővé tesz. Az EN/IEC 60947-1 szabványnak megfelelő kivitel garantálja a megbízható működést, a 2-es fokozatú tropikalizáció (EN/IEC 60947-5-1 szerint) pedig a magas, akár 95%-os relatív páratartalom melletti üzemelést is biztosítja 55°C-os környezetben. Az A9A26971 cikkszámú Schneider Electric Acti9 iMNx nullfeszültség kioldó a professzionális villanyszerelők és rendszerintegrátorok ideális választása, amikor megbízható, szabványos és könnyen telepíthető védelmi megoldásra van szükség.
Schneider Electric Acti 9 iC60 - A9A26971 - iMNX nullfeszültség kioldó, 380 - 415VAC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Termék típusa: Nullfeszültség kioldó
Eszköz rövid neve: iMNx
Vezérlőkör feszültsége [Uc]: 380...415 V AC 50/60 Hz
Vezérlés típusa: Külső betáplálással
9 mm-es osztásszám: 2
Kiegészítő információk
Kompatibilis termékcsaládok:
Acti9 iC60H RCBO
Acti9 iC60H RCBO PoN
Acti9 iC60H2 RCBO
Acti9 iC60N RCBO
Acti9 iKQE RCBO
Helyi jelzés: Működésjelző
Szerelési mód: Pattintható
Szerelési alap: DIN sín
Fésűs sín és elosztóblokk kompatibilitás: Felül: IGEN
Szélesség: 18 mm
Szín: Fehér
Csatlakozások - sorkapcsok
Kapocscsavar - 1 kábel(ek) 12 mm² - merev
Kapocscsavar - 2 kábel(ek) 2,11 mm² - merev
Kapocscsavar - 1 kábel(ek) 10 mm² - hajlékony
Kapocscsavar - 2 kábel(ek) 2,11 mm² - hajlékony érvéghüvellyel
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Szabványok: EN/IEC 60947-1
Trópusi kivitel: 2-es fokozat az EN/IEC 60947-5-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Környezeti levegő hőmérséklete működés közben: -35…70 °C
Környezeti levegő hőmérséklete tárolás esetén: -40…85 °C
