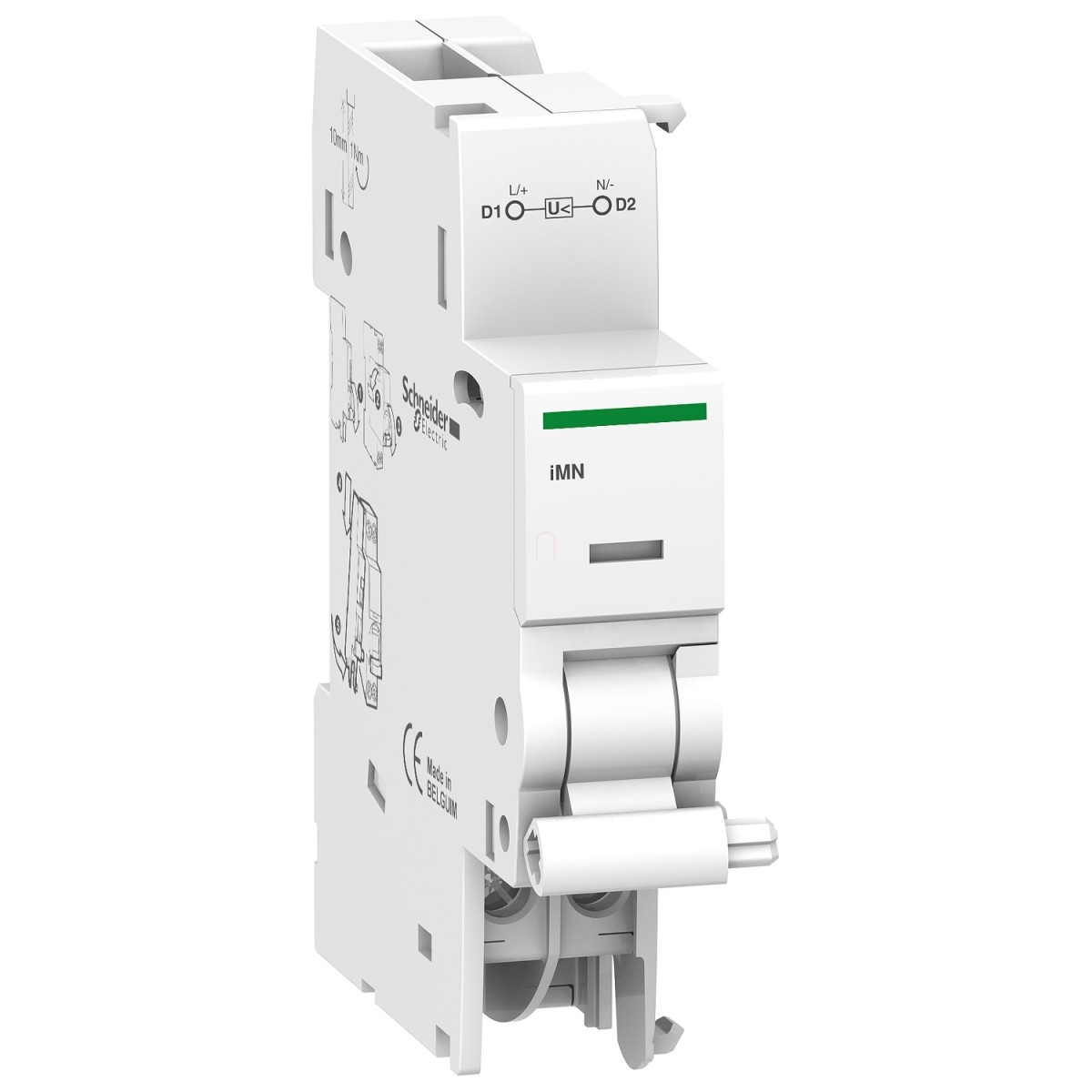

A Schneider Electric Acti9 iMN, A9A26959 nullfeszültség kioldó készülék a megbízható villamos biztonságtechnikai megoldások egyik alapeleme, amely elsősorban Acti9 típusú kismegszakítókkal és áramvédő kapcsolókkal együtt használható. A nullfeszültség kioldó (vagy más néven feszültséghiány kioldó) alapvető funkciója, hogy a hálózati feszültség kimaradása esetén automatikusan leválassza a védelmi készüléket, megakadályozva ezzel a nem kívánt visszakapcsolásból eredő veszélyhelyzeteket.
Ez az A9A26959 típusú nullfeszültség kioldó 115V AC 400 Hz vezérlőfeszültséggel működik, ami különösen hasznos speciális alkalmazási területeken, ahol ilyen frekvenciájú hálózat áll rendelkezésre. A standard vezérlési típussal rendelkező készülék szélessége mindössze 18 mm, ami 2 db 9 mm-es modult jelent a DIN sínen. Fehér színű házában akciókijelző található, amely vizuálisan jelzi a működési állapotot. A nullfeszültség kioldó kompatibilis az Acti9 termékcsalád számos tagjával, beleértve az iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO, iC60N RCBO és iKQE RCBO típusokat.
A telepítés egyszerűen, clip-on rendszerrel történik DIN sínre, és a készülék kompatibilis a felső és alsó fésűssínekkel, valamint elosztóblokkokkal is. A csatlakoztatás kapocsterminálokkal történik, amelyek rugalmasak a vezetékek méretét tekintve: befogadnak 1 db 7 mm² vagy 2 db 2,6 mm² merev vezetéket, illetve 1 db 5 mm² vagy 2 db 2,6 mm² hajlékony vezetéket (ez utóbbit érvéghüvellyel). A csatlakozások meghúzási nyomatéka 1 Nm.
A készülék különleges előnye a széles működési hőmérséklet-tartomány (-35°C és +70°C között), valamint a tárolási hőmérséklet-tartomány (-40°C és +85°C között). Ez az ellenálló kivitel lehetővé teszi a termék használatát szélsőséges környezeti feltételek mellett is. A készülék megfelel a tropikalizáció 2-es szintjének az EN/IEC 60947-5-1 szabvány szerint, és akár 95%-os relatív páratartalom mellett is képes megbízhatóan működni 55°C-on. Az EN/IEC 60947-1 szabványnak megfelelő kivitel garantálja a magas minőséget és a hosszú élettartamot.
Schneider Electric Acti9 iC60 - A9A26959 - iMN nullfeszültség kioldó, 115VAC műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Termék típusa: Nullfeszültség kioldó
Eszköz rövid neve: iMN
Vezérlőáramkör feszültsége [Uc]: 115 V AC 400 Hz
Vezérlés típusa: Standard
Szélesség modulban: 2 (9 mm-es egységben)
Kiegészítő információk
Kompatibilis termékcsaládok: Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO, Acti9 iKQE RCBO
Helyi jelzés: Akciókijelző
Felszerelési mód: Clip-on
Szerelési alap: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Fent és lent: IGEN
Szélesség: 18 mm
Szín: Fehér
Csatlakozások
Terminál típusok:
- Kapocsterminálos - 1 kábel(ek) 7 mm² - merev
- Kapocsterminálos - 2 kábel(ek) 2,6 mm² - merev
- Kapocsterminálos - 1 kábel(ek) 5 mm² - hajlékony
- Kapocsterminálos - 2 kábel(ek) 2,6 mm² - hajlékony érvéghüvellyel
Meghúzási nyomaték: 1 N.m
Környezeti jellemzők
Szabványok: EN/IEC 60947-1
Tropikalizáció: 2 az EN/IEC 60947-5-1 szerint
Relatív páratartalom: 95% 55°C-on
Környezeti levegő hőmérséklete működés közben: -35...70°C
Környezeti levegő hőmérséklete tároláskor: -40...85°C
